Projekt

ZG-52

Kod: ZG-52
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

za pomocą formularza kliknij >>

Nieduży lecz niezwykle funkcjonalny budynek idealnie sprawdzi się w roli sklepu. Parterowy obiekt charakteryzuje się niewielką powierzchnią zabudowy i doskonałym rozplanowaniem przeszkleń na elewacji frontowej i elewacjach bocznych, co znacznie ułatwia ekspozycję sprzedawanych towarów.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

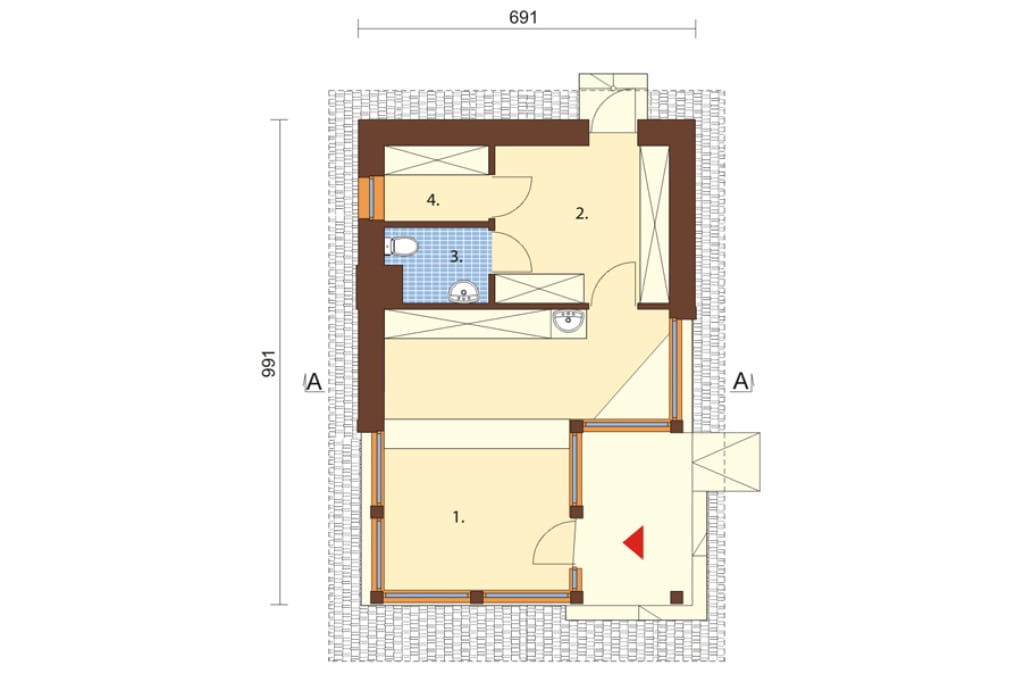

Rzut parteru



Projekt ZG-52 - rzut

1. SALA SKLEPOWA 26,4 m²

2. MAGAZYN 11,5 m²

3. WC 3,3 m²

4. POMIESZCZENIE GOSPODARCZE 3,3 m²

Obiekt składa się z przestronnej sali sprzedażowej, której powierzchnia i organizacja umożliwiają rozplanowanie na kilka sposobów, co znacznie zwiększa funkcjonalność projektu i obszar jego zastosowania. Na zapleczu umieszczono WC, pomieszczenie gospodarcze oraz magazyn z tylnym wyjściem z budynku.

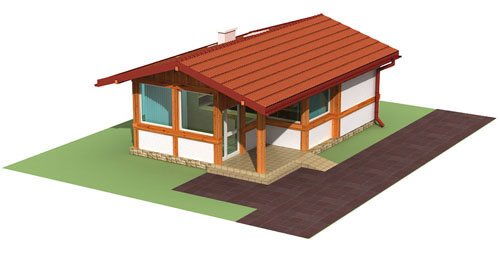

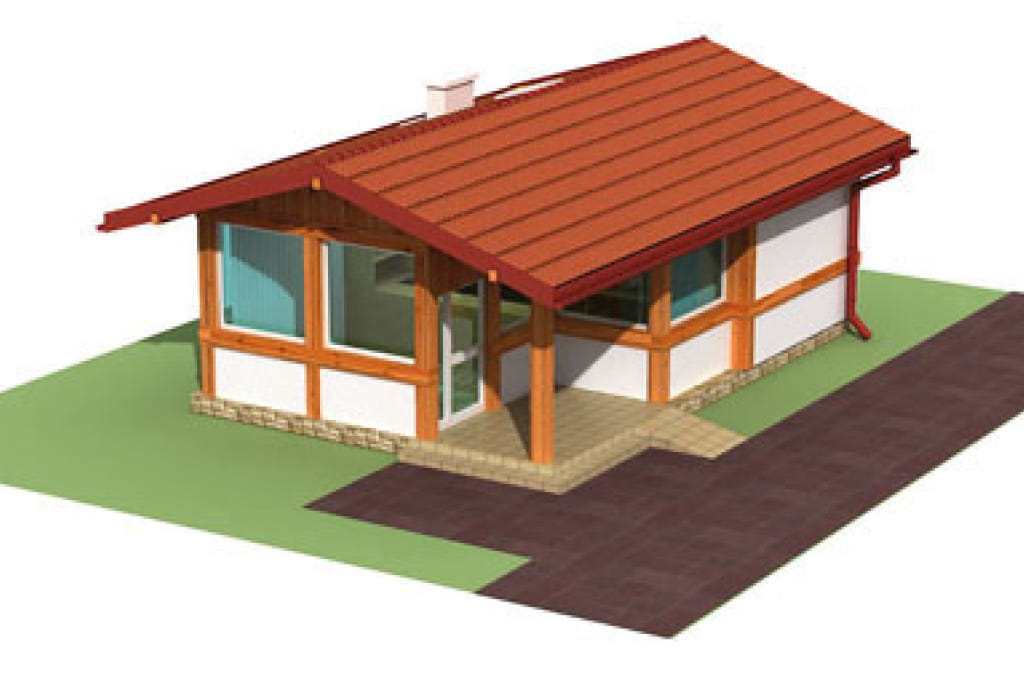

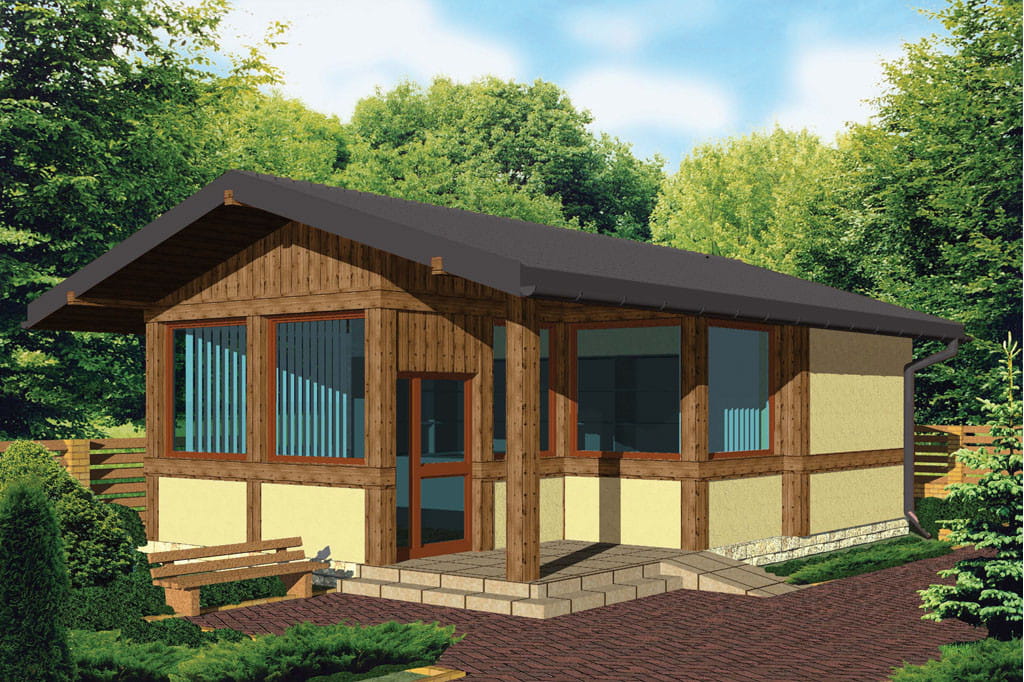

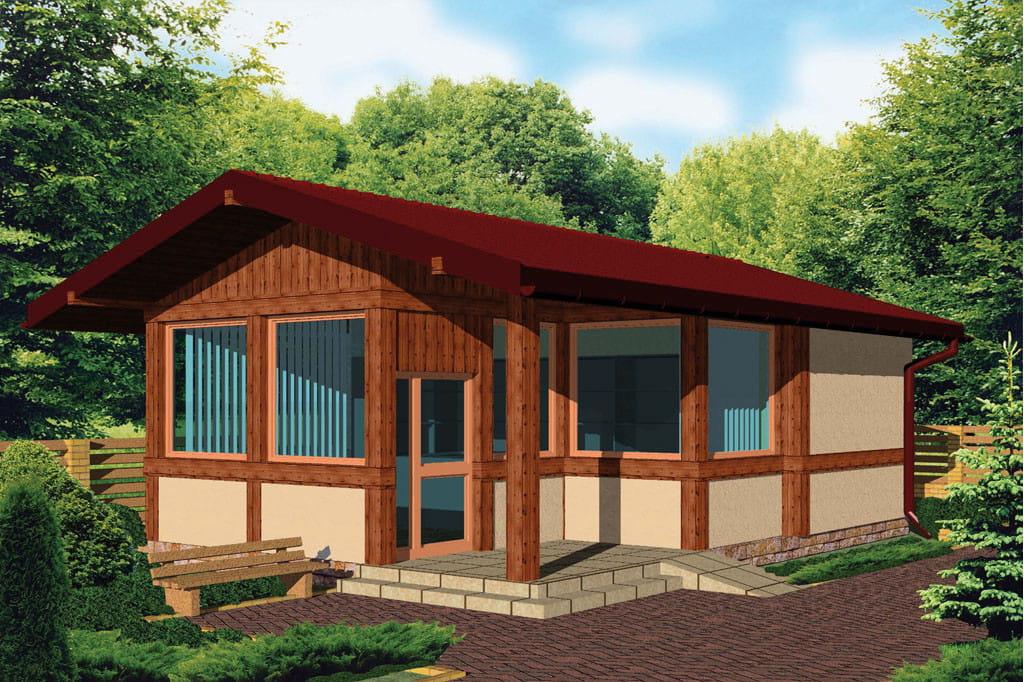

Model



Projekt ZG-52 - model

Bryła budynku jest zwarta, pokryta dwuspadowym dachem o niskim kącie nachylenia. Dużym atutem jest umieszczenie głównego wejścia d podcieniu.

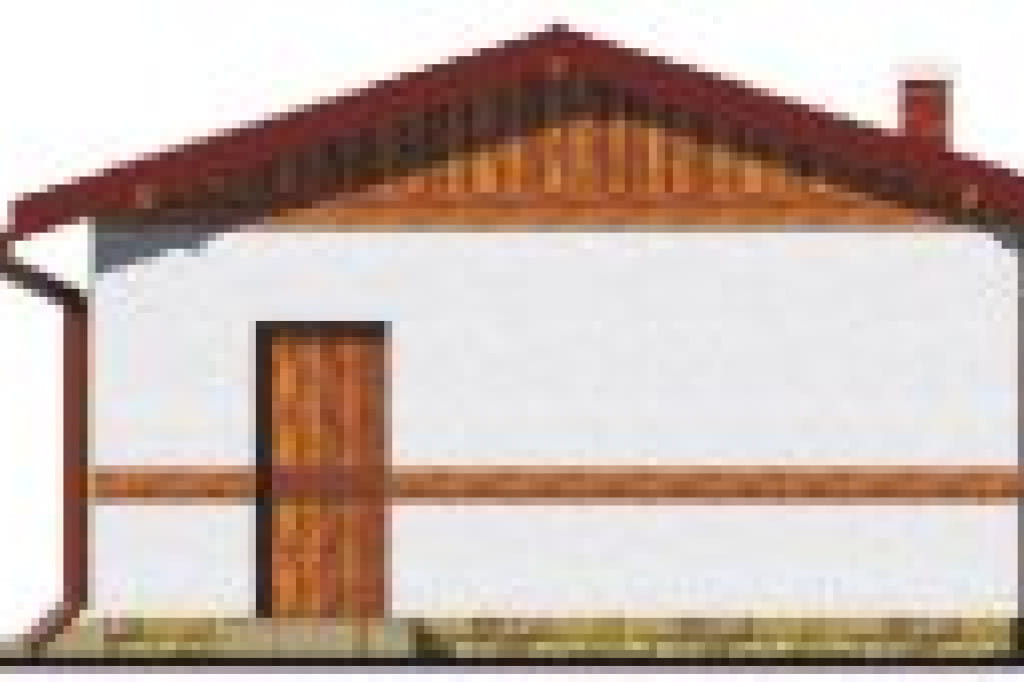

Elewacje



Projekt ZG-52 - elewacja

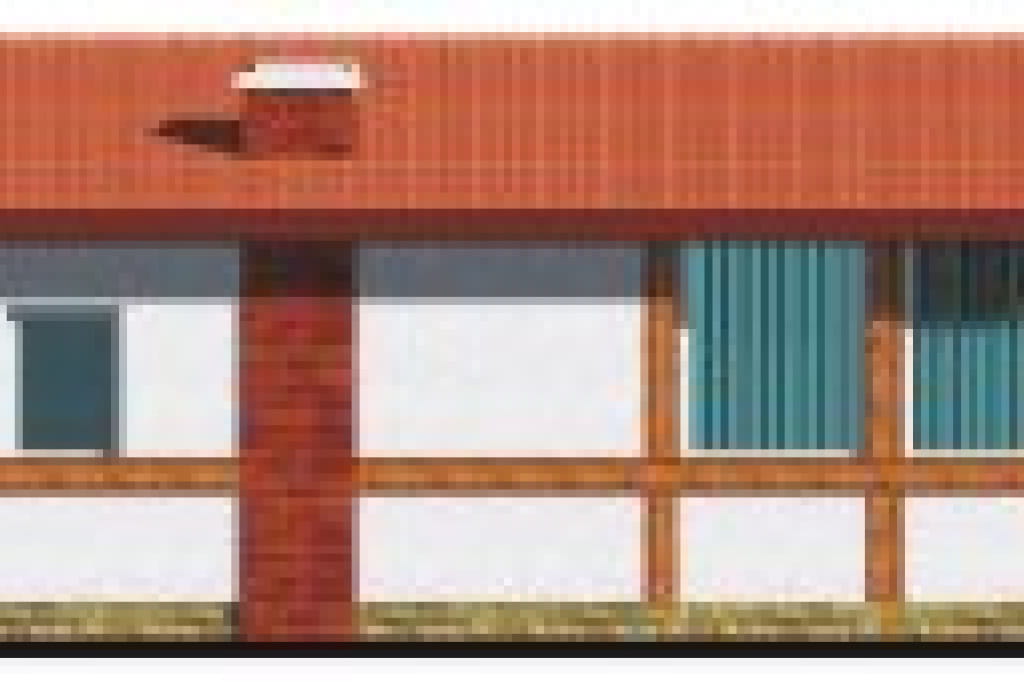

elewacja ogrodowa
Projekt ZG-52 - elewacja

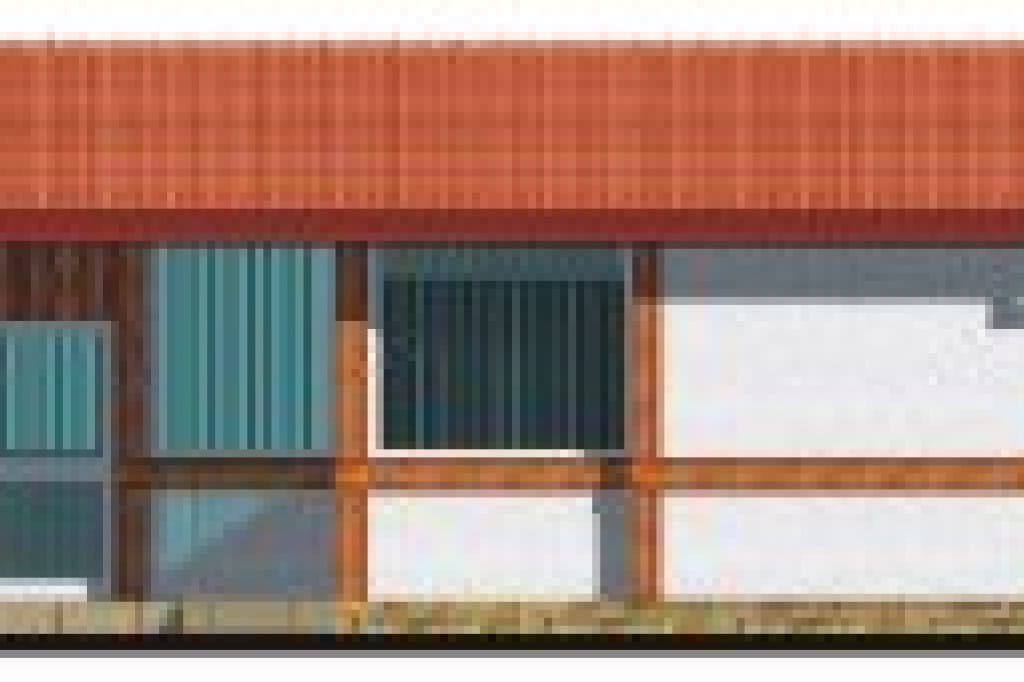

elewacja frontowa
Projekt ZG-52 - elewacja
elewacja boczna
Projekt ZG-52 - elewacja
elewacja boczna

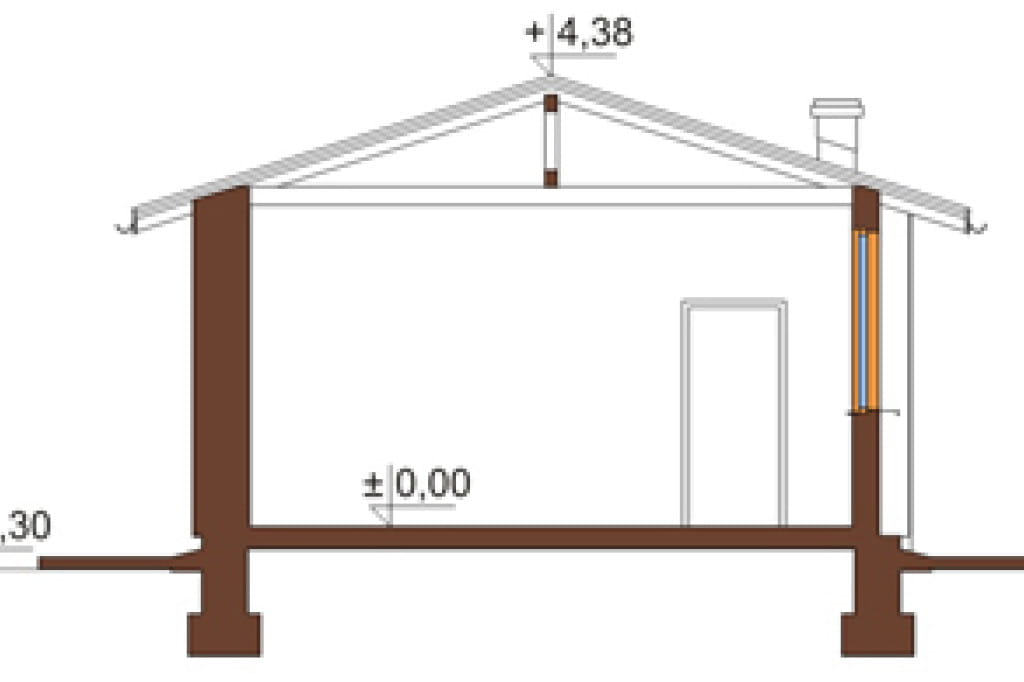

Przekrój



Projekt ZG-52 - przekrój

Prosta konstrukcja sklepu gwarantuje szybką i bezproblemową budowę, która nie pochłonie znacznych kosztów. Uniwersalny kształt obiektu obiektu i znaczna swoboda w doborze materiałów okładzinowych pozwolą na stylistyczne dopasowanie go do otaczającego krajobrazu.

Zadaj pytanie dotyczące tego projektu  kliknij

Budynek pełniący funkcję sklepu, parterowy, bez podpiwniczenia. Wykonany w technologii tradycyjnej. Kąt nachylenia dachu: 18°. Program: sala sklepowa, magazyn, pomieszczenie gospodarcze, WC.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 72.00 m²
Powierzchnia użytkowa: 44.50 m²
Kubatura: 261.60 m³
Szerokość działki: 14.90 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 1
Liczba pomieszczeń: 4
Kąt nachylenia dachu: 18°
Pokój na parterze: Nie
Wysokość budynku: 4.68 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze nieużytkowe
Typ: handlowo-usługowe, gospodarcze, projekt sklepu, projekt budynku handlowo-usługowego
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jacek Koleśnik
CENA 3 EGZ. PROJEKTU 550 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
