Projekt

ZG-51

Kod: ZG-51
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

za pomocą formularza kliknij >>

Niewielki budynek handlowy idealnie sprawdzi się w roli kiosku. Prosta konstrukcja i uniwersalna stylistyka zapewnią łatwość dopasowania do otoczenia. Ze względu na małą powierzchnię zabudowy obiekt zmieści się niemal na każdej działce. Atutem jest komfortowe rozplanowanie przestrzeni wewnątrz budynku.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

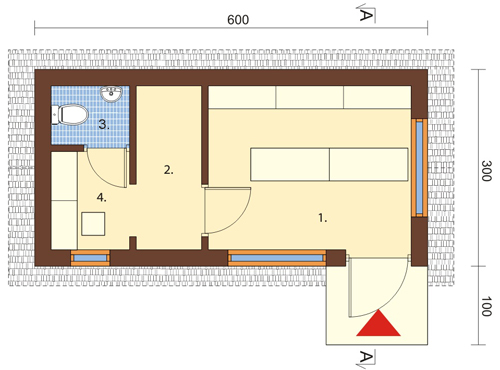

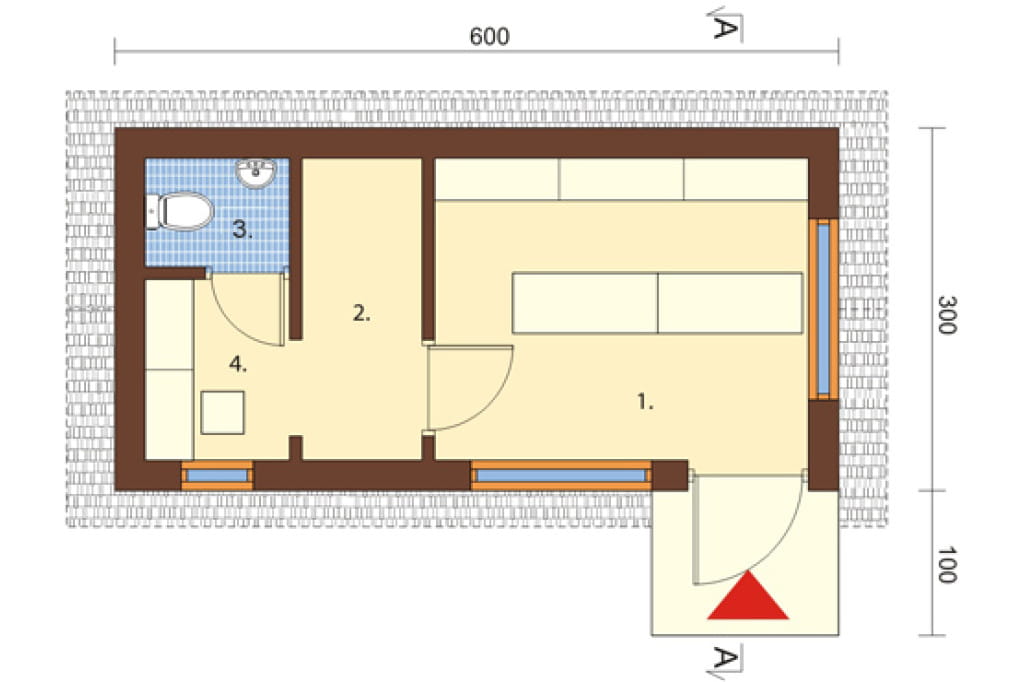

Rzut parteru



Projekt ZG-51 - rzut

1. POMIESZCZENIE SPRZEDAŻY 7,50 m2

2. MAGAZYN PODRĘCZNY 2,38 m2

3. WC 1,22 m2

4. POMIESZCZENIE SOCJALNE 2,03 m2

Funkcjonalne rozmieszczenie wewnętrznej przestrzeni budynku pozytywnie wpływa na komfort osób przebywających w środku. Główną część stanowi pomieszczenie sprzedaży, na zapleczu którego znajduje się przechodni magazyn podręczny, pomieszczenie socjalne oraz WC.

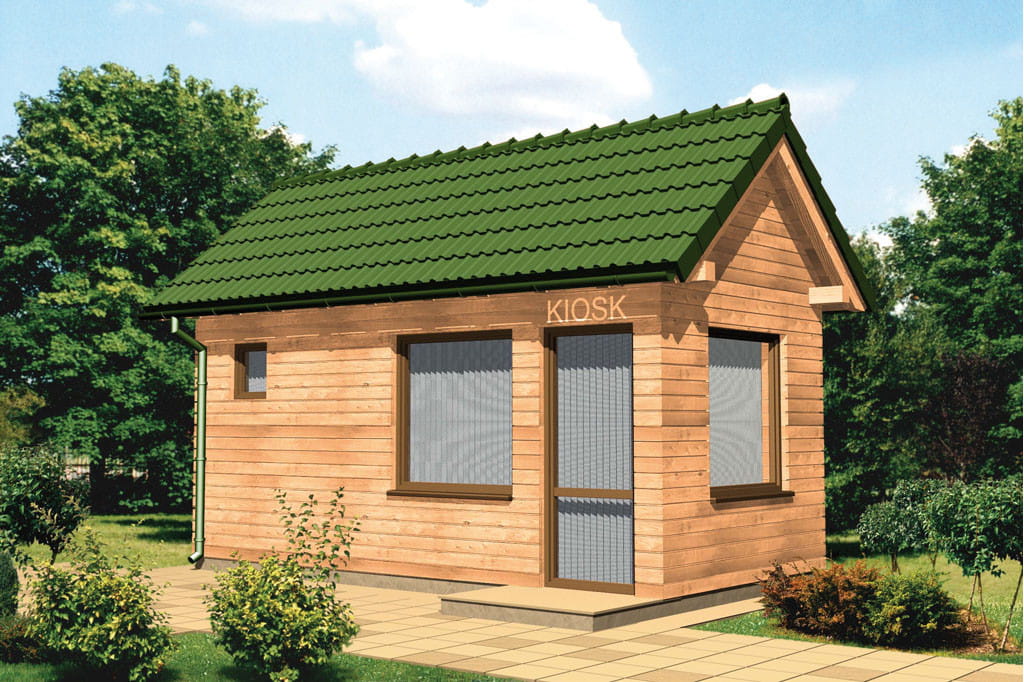

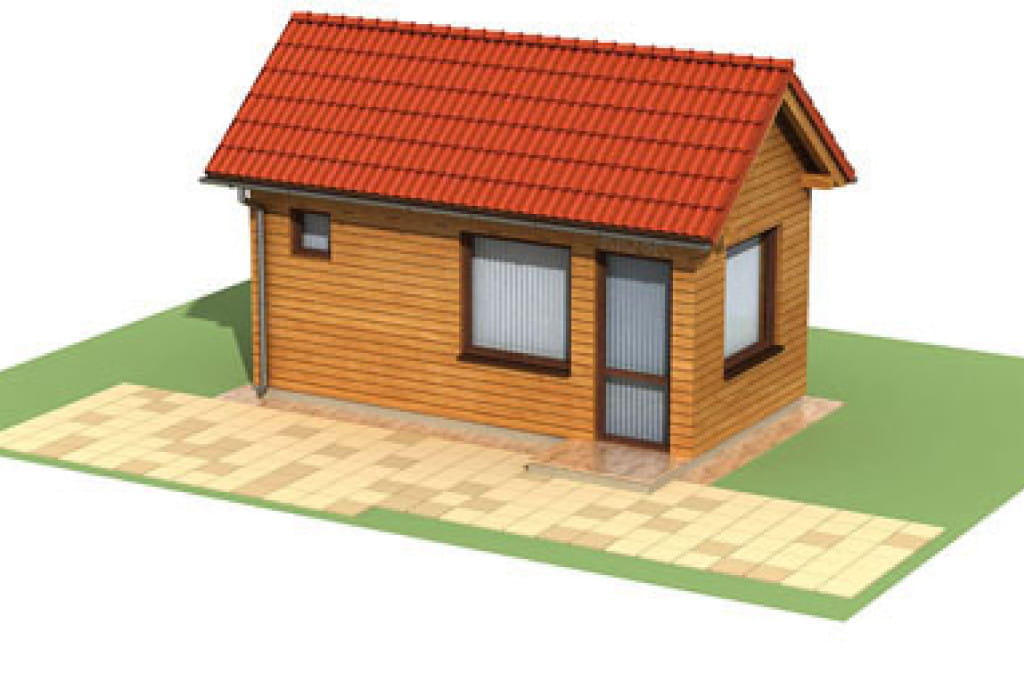

Model



Projekt ZG-51 - model

Prosty, zgrabny budynek z dwóch stron pozbawiony został otworów drzwiowych i okiennych, co znacznie ułatwia jego korzystną lokalizację na działce. Filigranowa bryła przykryta została prostym, dwuspadowym dachem.

Elewacje



Projekt ZG-51 - elewacja

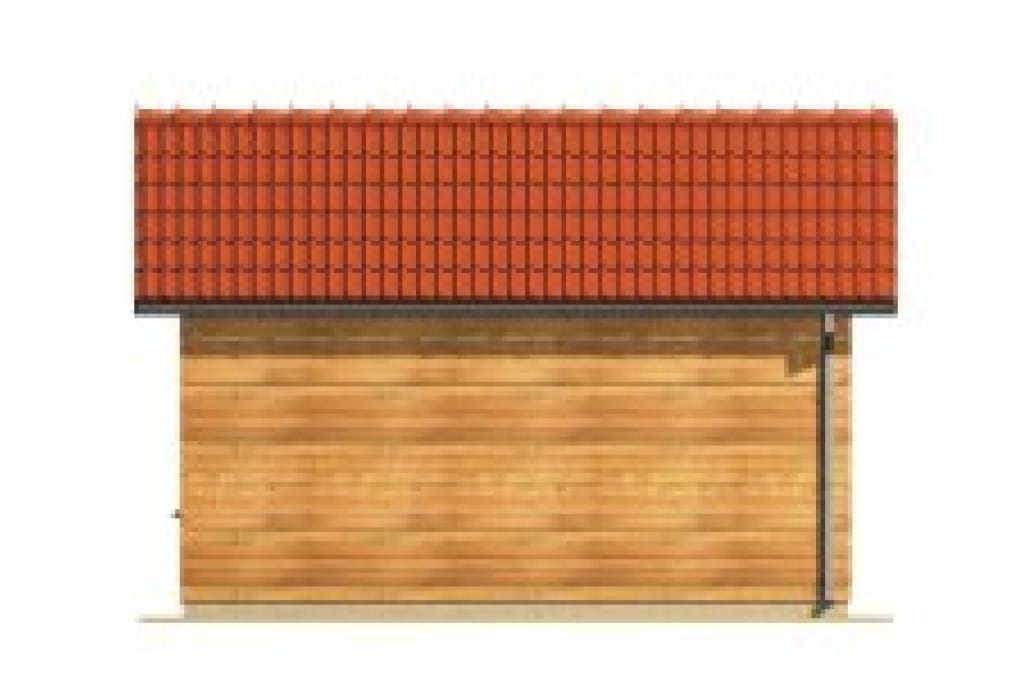

elewacja ogrodowa
Projekt ZG-51 - elewacja

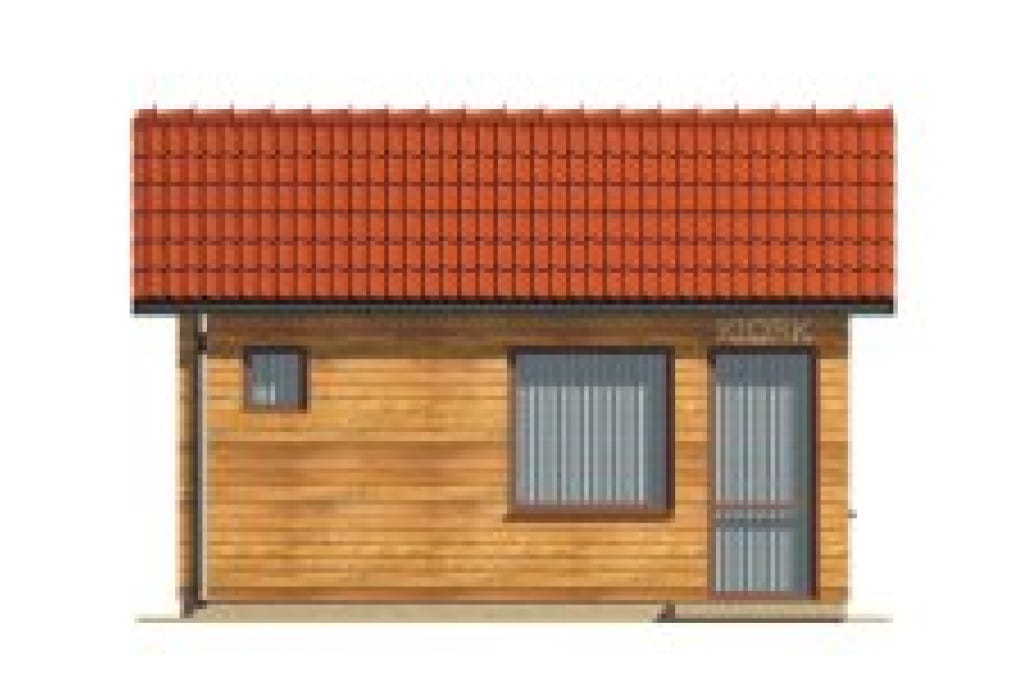

elewacja frontowa
Projekt ZG-51 - elewacja

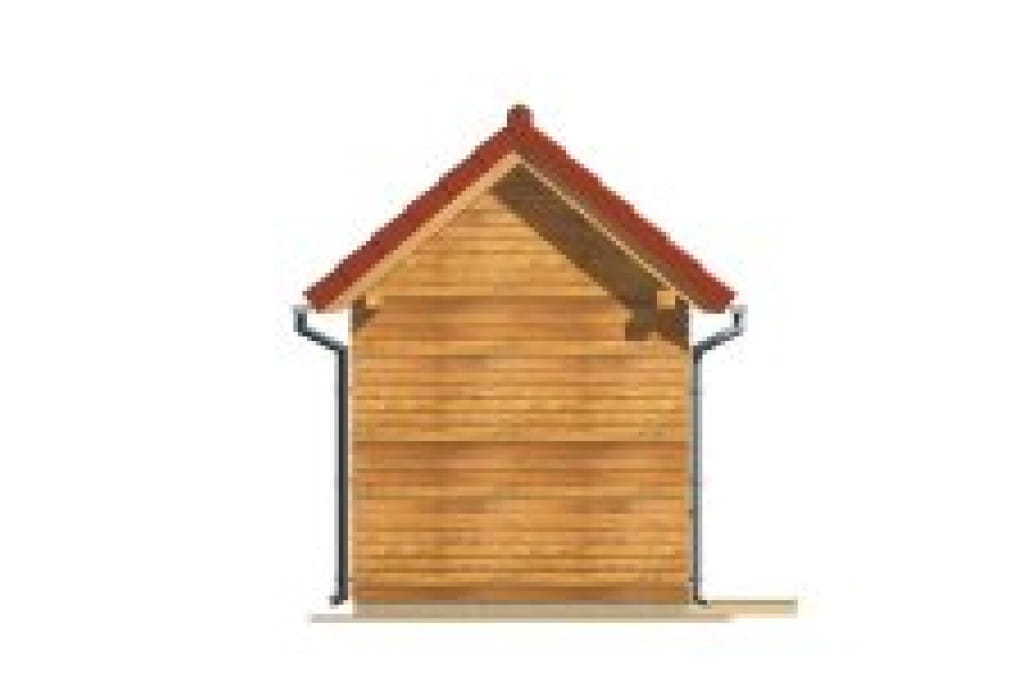

elewacja boczna
Projekt ZG-51 - elewacja

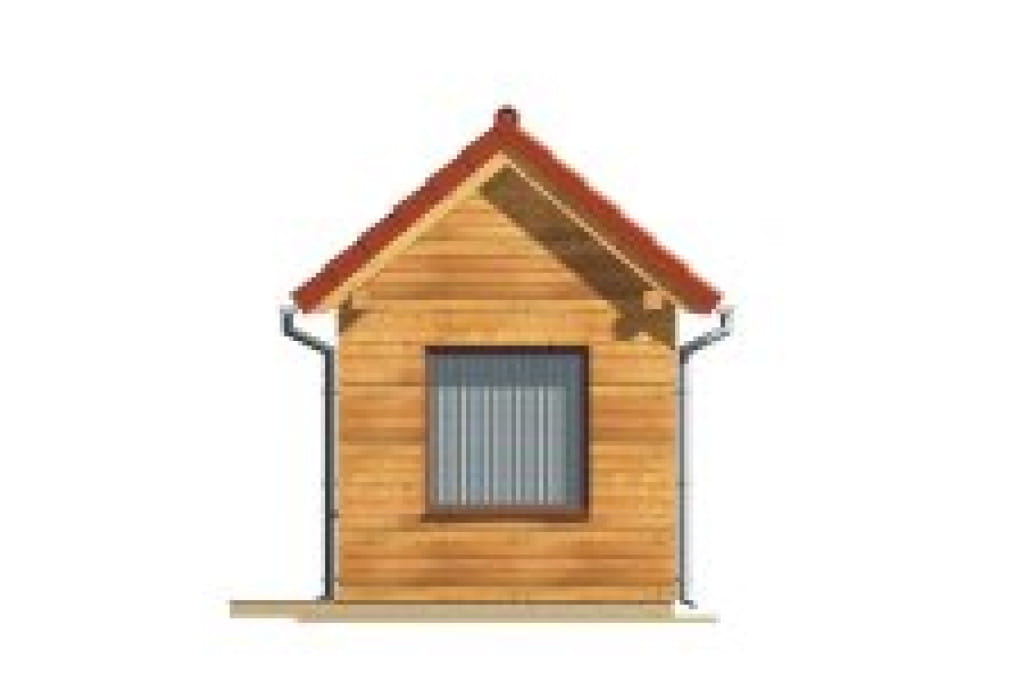

elewacja boczna

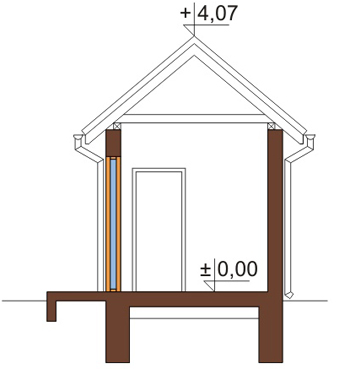

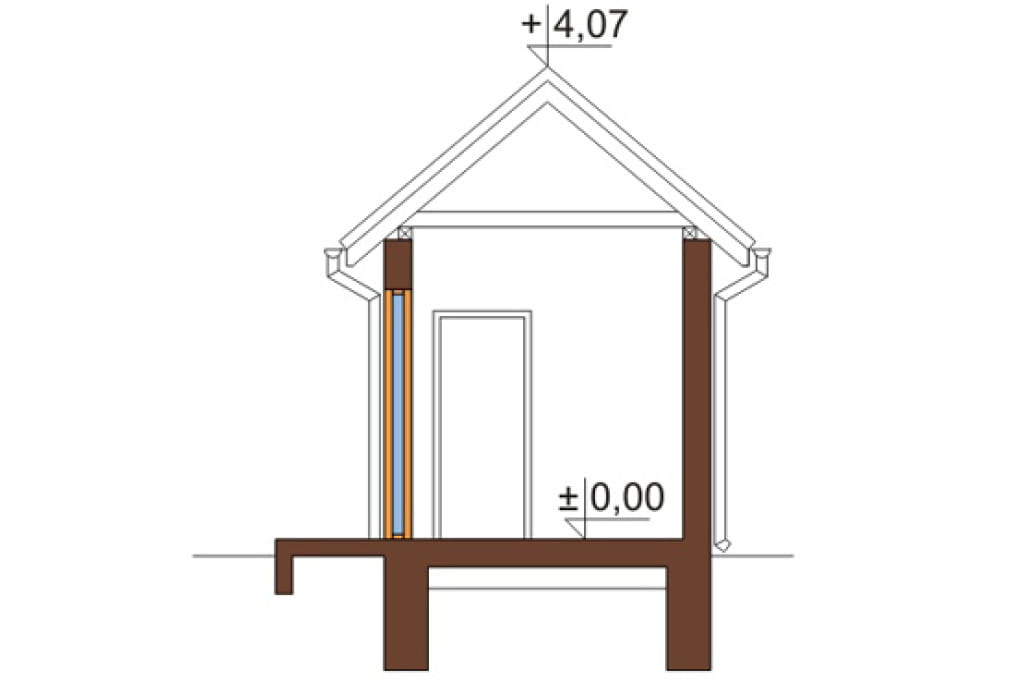

Przekrój



Projekt ZG-51 - przekrój

Prosta konstrukcja i mała powierzchnia budynku zapewniają szybką realizację inwestycji i oszczędność w trakcie budowy i późniejszej eksploatacji. Zaletą jest duża swoboda w wykończeniu obiektu, dzięki czemu doskonale dopasować go można do otaczającego krajobrazu.

Zadaj pytanie dotyczące tego projektu  kliknij

Kiosk handlowy, parterowy, bez podpiwniczenia. Wykonany w technologii tradycyjnej. Kąt nachylenia dachu: 40°. Program: pomieszczenie sprzedaży, magazyn podręczny, pomieszczenie socjalne, WC.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 19.60 m²
Powierzchnia użytkowa: 13.10 m²
Kubatura: 52.20 m³
Szerokość działki: 11.20 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 1
Liczba pomieszczeń: 4
Kąt nachylenia dachu: 40°
Pokój na parterze: Nie
Wysokość budynku: 4.07 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze nieużytkowe
Typ: handlowo-usługowe, gospodarcze, projekt sklepu, projekt budynku handlowo-usługowego, projekt kiosku
Technologia: tradycyjna

Architekt: Maciej Bajcar
CENA 3 EGZ. PROJEKTU 550 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
