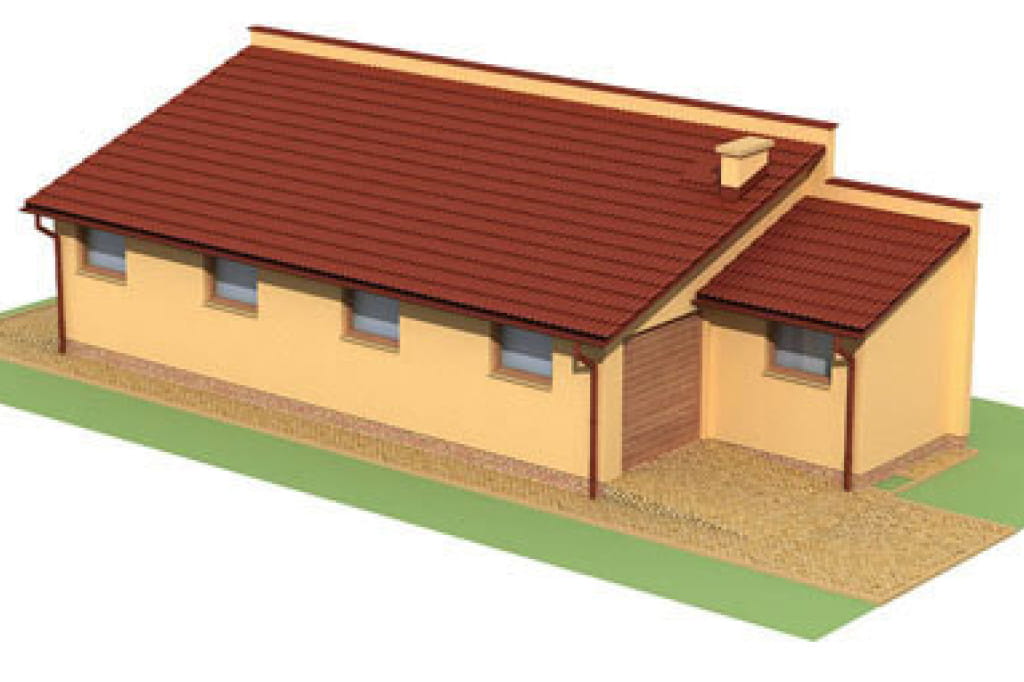

Model

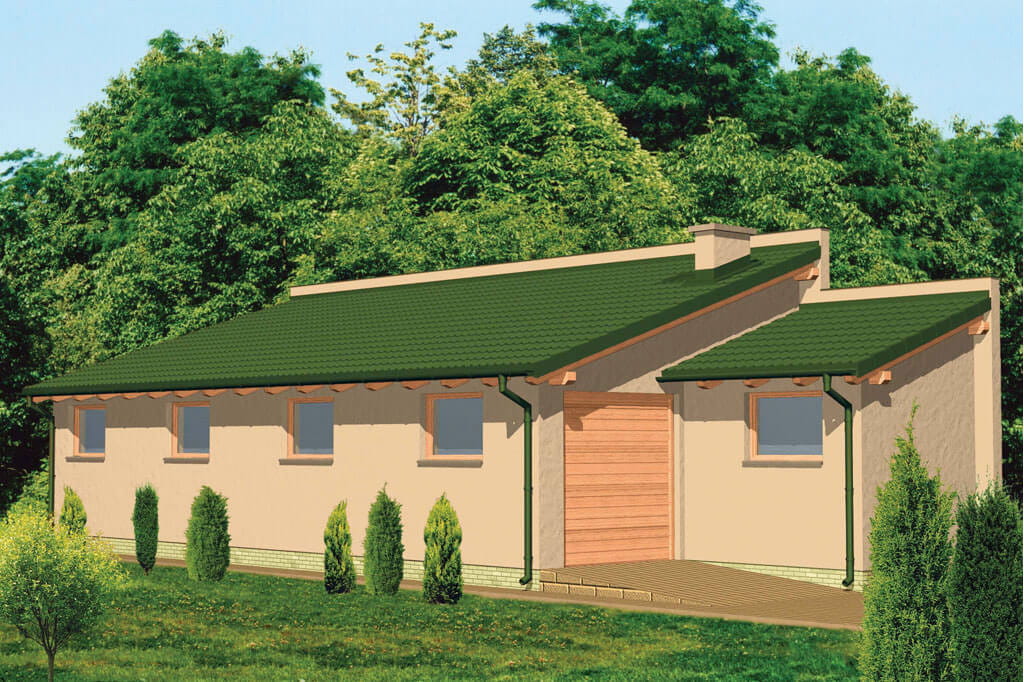

Bryła obiektu została zaprojektowana w sposób minimalistyczny, na kształcie prostokąta. Do głównej formy dostawiono mniejszą, która urozmaica wygląd i powiększa nieco przestrzeń. Dach pulpitowy ze spadkiem połaci w kierunku frontu umożliwia dostawienie obiektu do innego, już istniejącego. Interesującym, ekologicznym rozwiązaniem może być umieszczenie na nim kolektorów słonecznych, pozyskujących darmową energię.
Elewacje

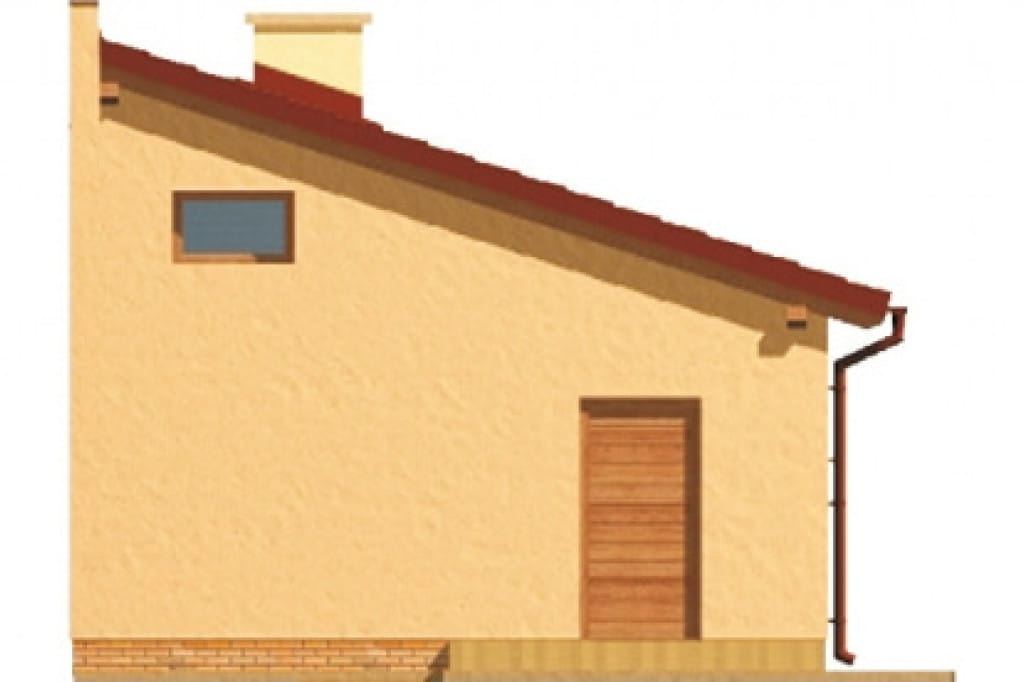

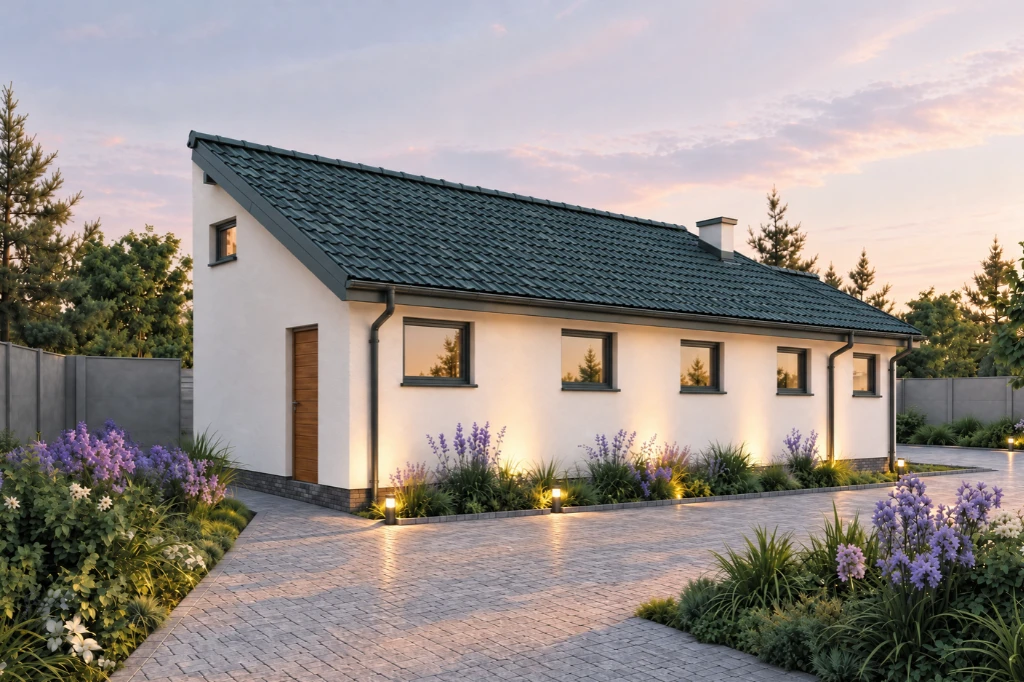

elewacja ogrodowa

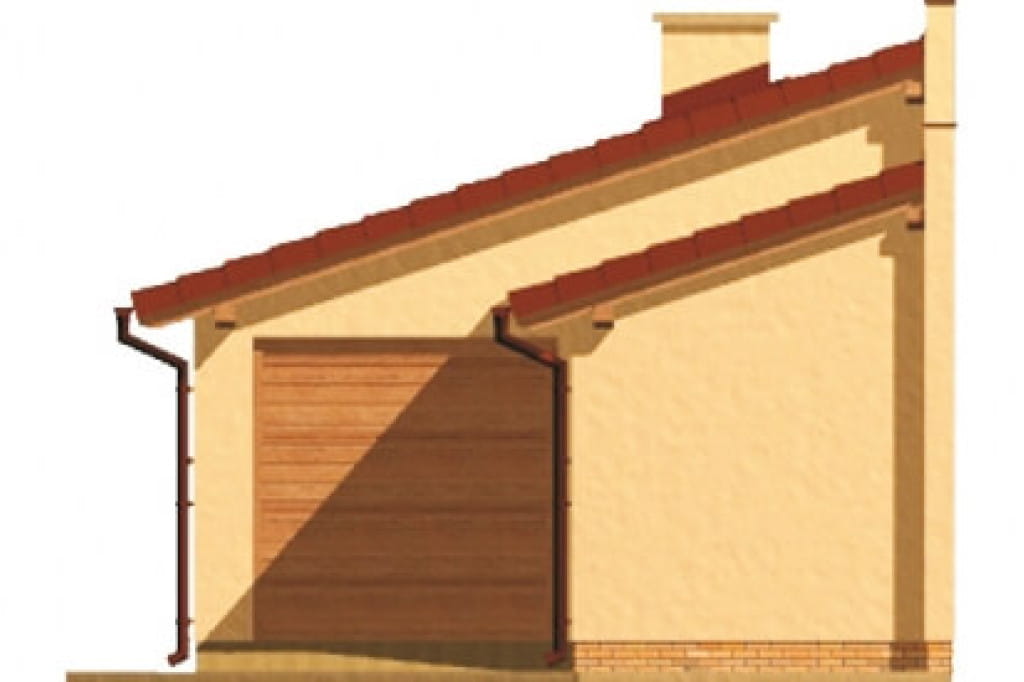

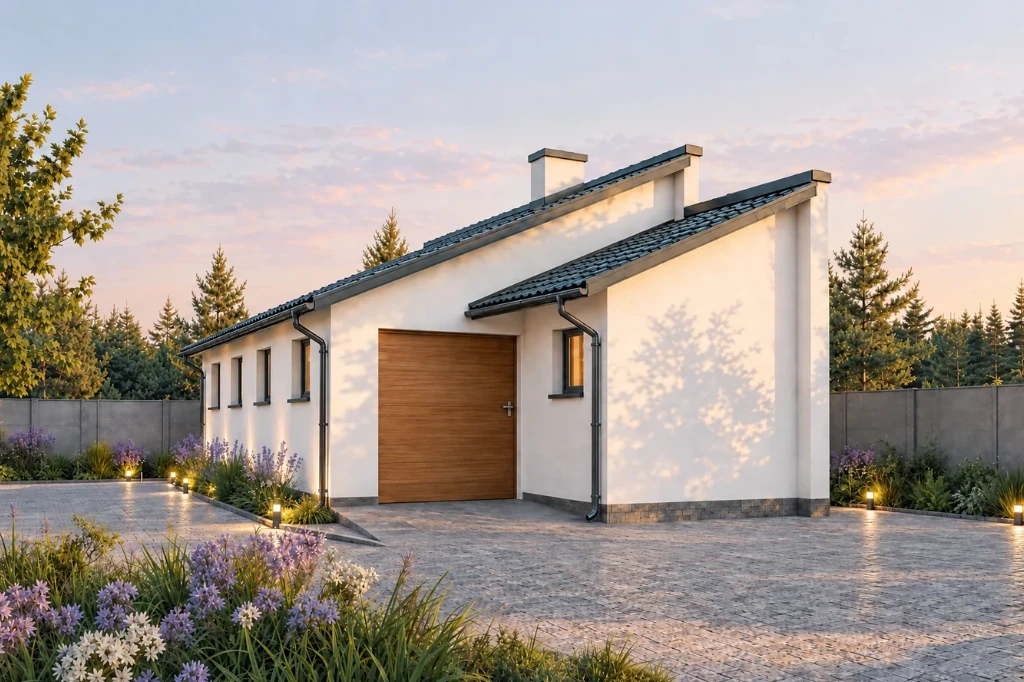

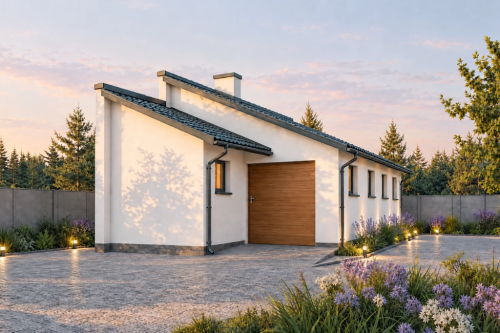

elewacja frontowa

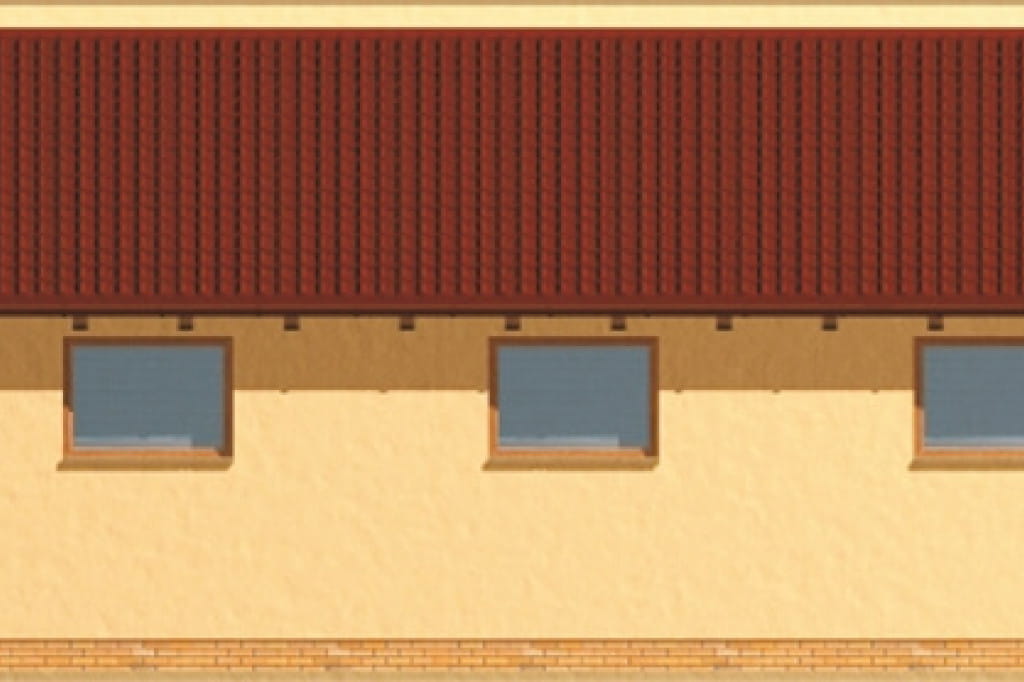

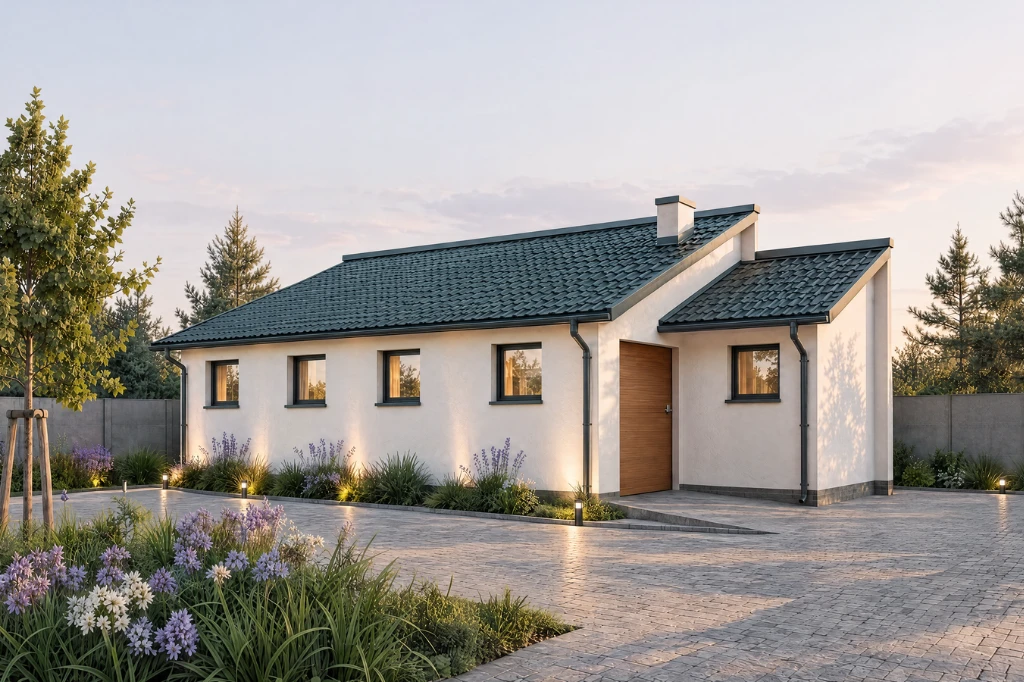

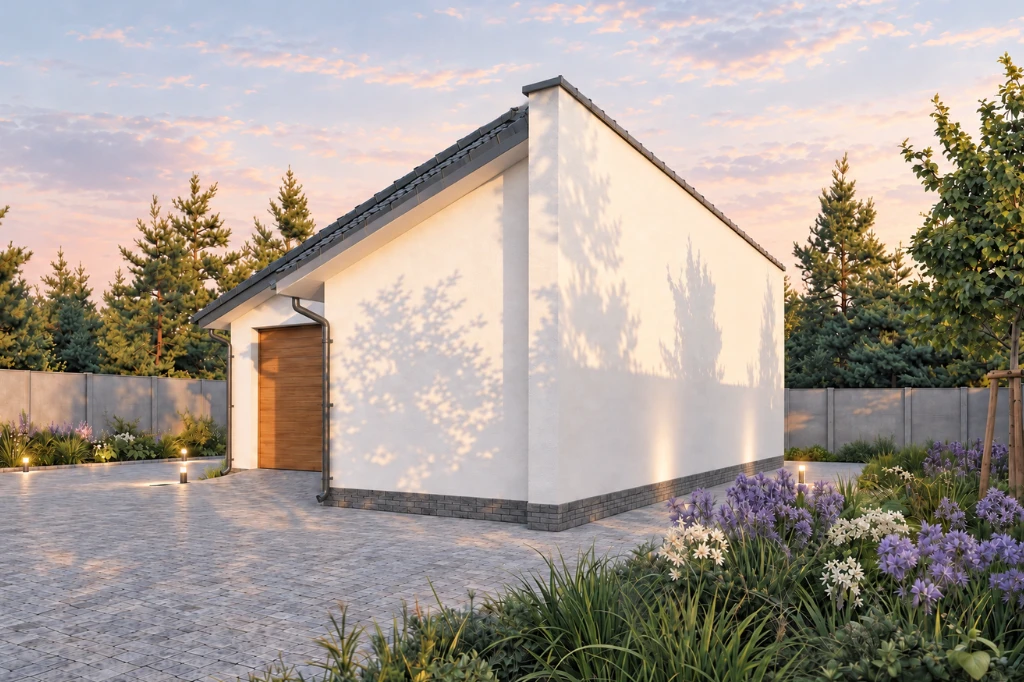

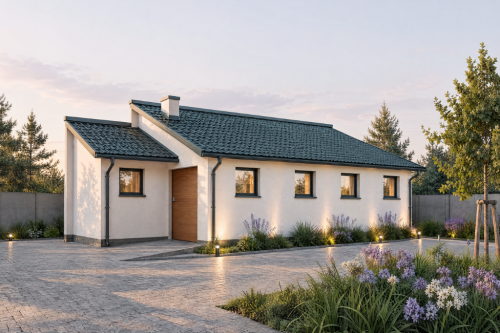

elewacja boczna
elewacja boczna

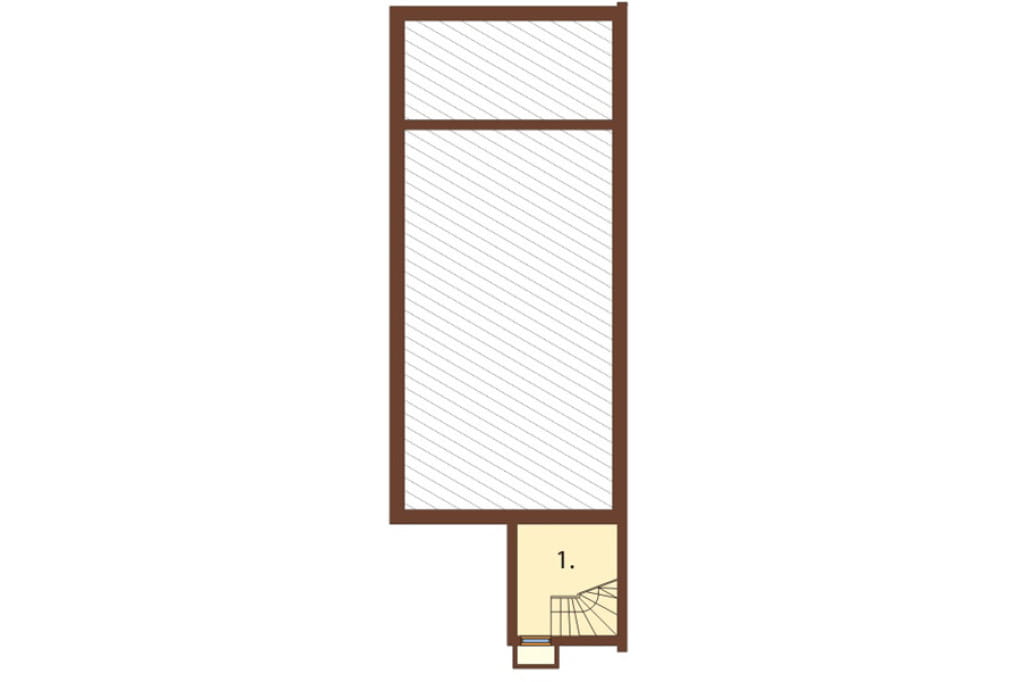

Rzut piwnicy

1. POMIESZCZENIE GOSPODARCZE 4,9 m² Budynek posiada podpiwniczenie częściowe. Znalazło się tu niewielkie pomieszczenie gospodarcze pod mniejszą bryłą.

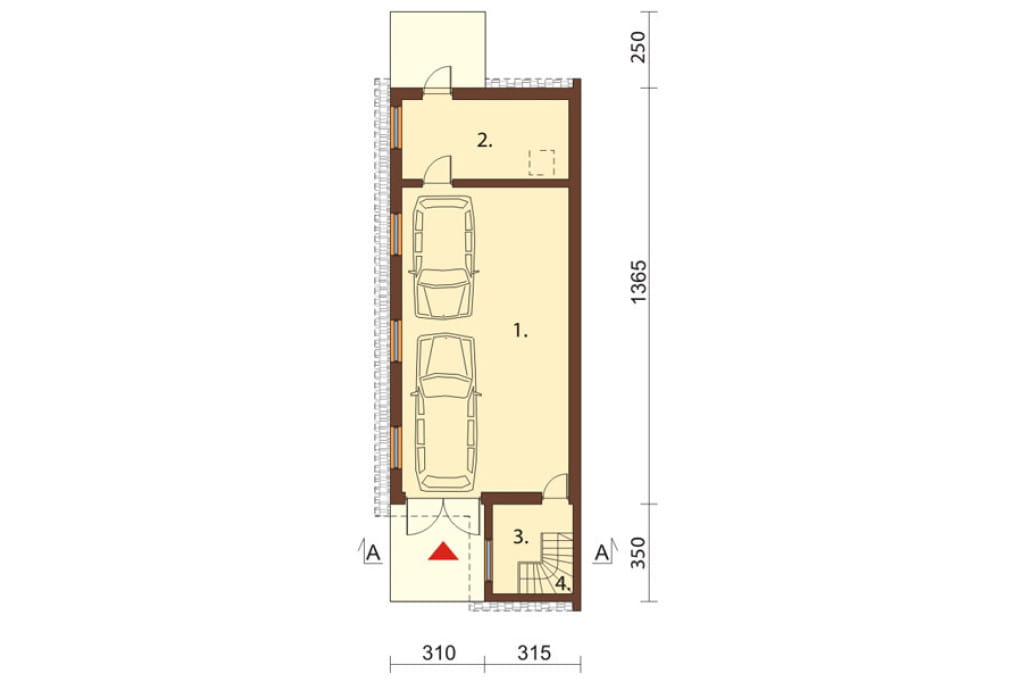

Rzut parteru

1. POMIESZCZENIE GARAŻOWO - SKŁAD. 55,0 m²

2. POMIESZCZENIE GOSPODARCZE 14,4 m²

3. POMIESZCZENIE GOSPODARCZE 4,1 m²

4. SCHODY 3,7 m² Na parterze, we wnętrzu zaplanowano trzy oddzielne pomieszczenia. Najbardziej obszerne może pomieścić nawet dwa samochody i dodatkowo umożliwić składowanie potrzebnych przedmiotów. Garaż posiada bezpośrednie połączenie z dwoma pozostałymi pomieszczeniami gospodarczymi.

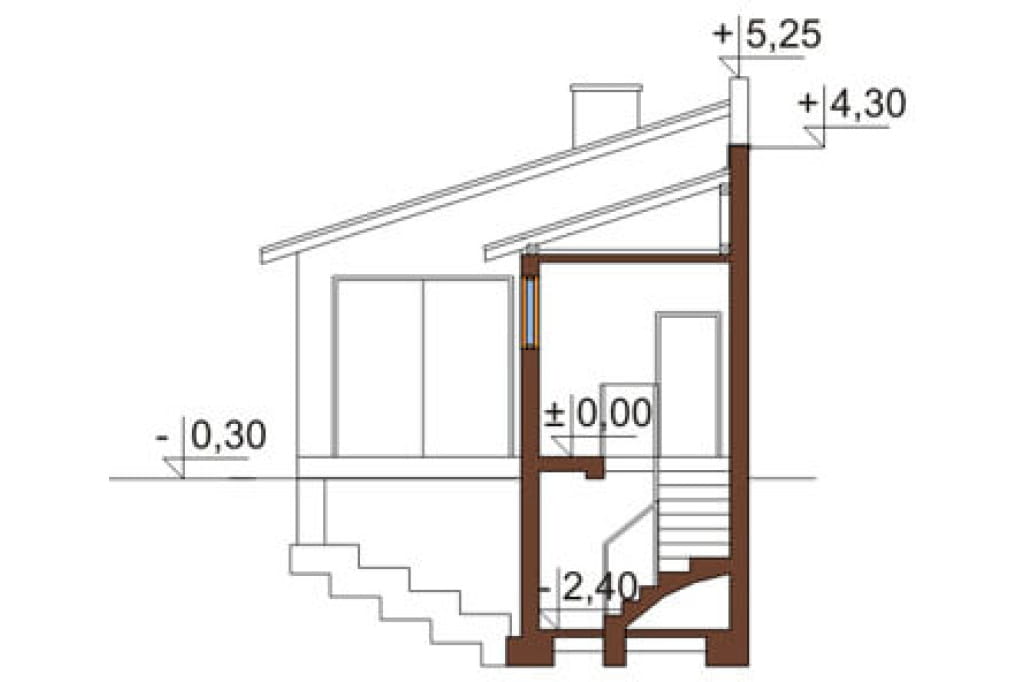

Przekrój
Budynek idealnie sprawdzi się zarówno jako wolnostojący obiekt, jak i bryła dostawiona np. do domu jednorodzinnego lub zakładu produkcyjnego. Powiększy ona wówczas przestrzeń użytkową całego założenia.

Budynek  gospodarczo-garażowy ZG-50
parterowy, częściowo podpiwniczony
Ściany zewnętrzne: pustak ceramiczny 25 i 38cm,tynk zewnętrzny
Strop: żelbetowy
Kąt nachylenia dachu: 18°
Program: garaż, pomieszczenie gospodarcze

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 95.40 m²
Powierzchnia użytkowa: 77.20 m²
Kubatura: 419.20 m³
Szerokość działki: 13.30 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 4
Kąt nachylenia dachu: 18°
Pokój na parterze: Nie
Wysokość budynku: 5.55 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem
Piwnica: częściowo podpiwniczony
Poddasze: poddasze nieużytkowe
Typ: garaże, gospodarczo-garażowe, gospodarcze, projekt garażu
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Gabriela Kolet
CENA 3 EGZ. PROJEKTU 550PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
