Projekt

ZG-50

Kod: ZG-50
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

za pomocą formularza kliknij >>

Projekt budynku gospodarczego z możliwością wydzielenia nawet dwóch miejsc parkingowych wewnątrz niego. Brak poddasza użytkowego umożliwił stworzenie stosunkowo niskiego obiektu, który nie będzie wybijał się zanadto z otoczenia. Znakomity do umieszczenia na wąskich działkach poprzez swój wydłużony kształt oraz na terenach wiejskich. Obecnie rzadko spotykany dach pulpitowy urozmaica wygląd budynku.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

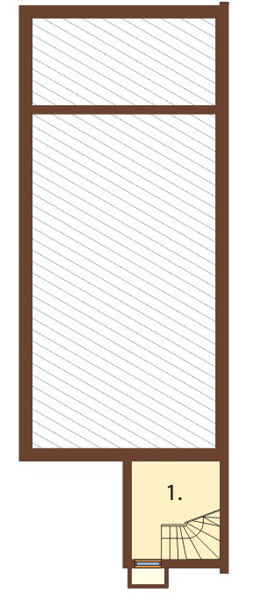

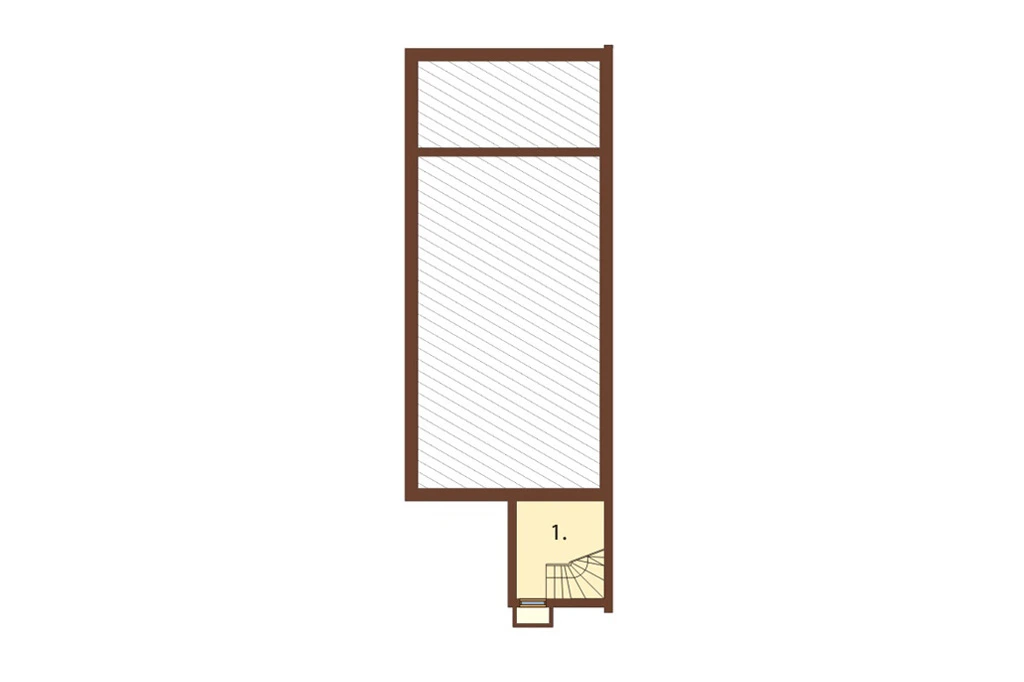

Rzut piwnicy



Projekt ZG-50 - rzut

1. POMIESZCZENIE GOSPODARCZE 4,9 m² Budynek posiada podpiwniczenie częściowe. Znalazło się tu niewielkie pomieszczenie gospodarcze pod mniejszą bryłą.

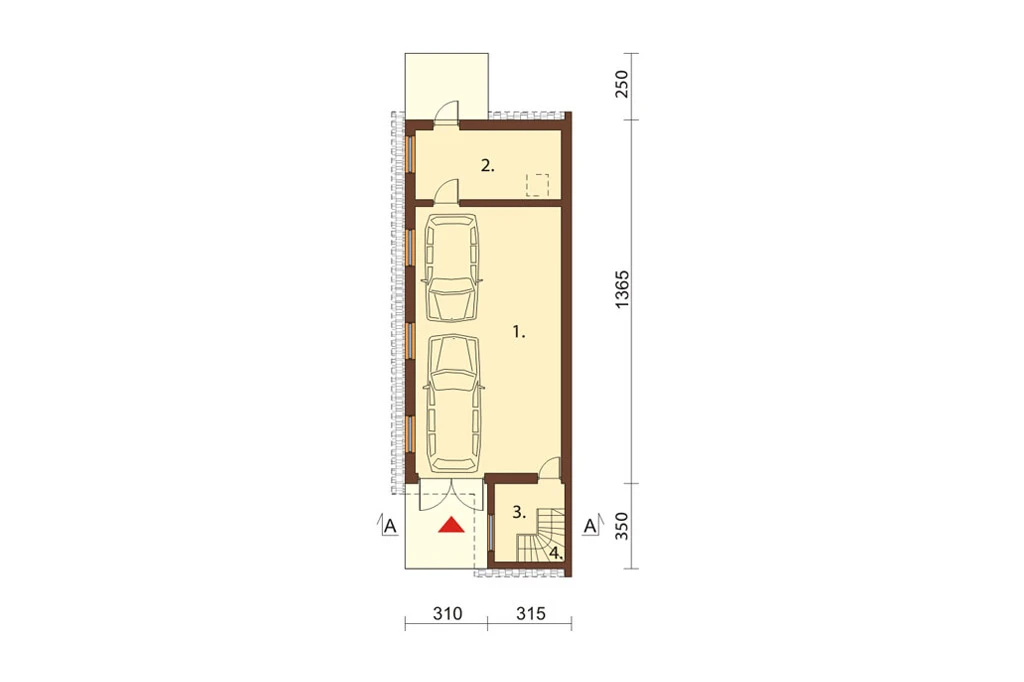

Rzut parteru



Projekt ZG-50 - rzut

1. POMIESZCZENIE GARAŻOWO - SKŁAD. 55,0 m²

2. POMIESZCZENIE GOSPODARCZE 14,4 m²

3. POMIESZCZENIE GOSPODARCZE 4,1 m²

4. SCHODY 3,7 m² Na parterze, we wnętrzu zaplanowano trzy oddzielne pomieszczenia. Najbardziej obszerne może pomieścić nawet dwa samochody i dodatkowo umożliwić składowanie potrzebnych przedmiotów. Garaż posiada bezpośrednie połączenie z dwoma pozostałymi pomieszczeniami gospodarczymi.

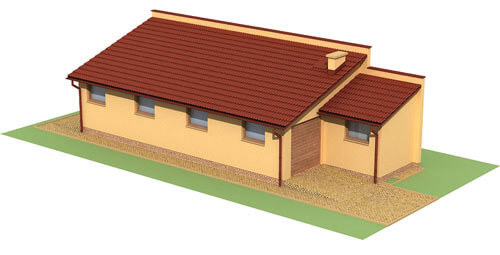

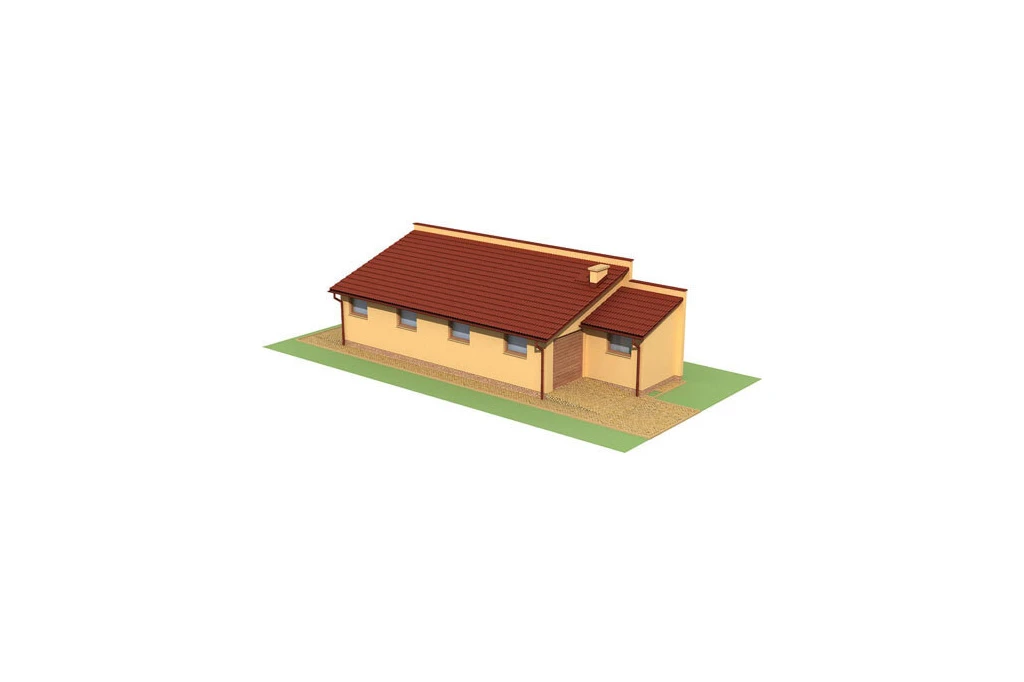

Model



Projekt ZG-50 - model Bryła obiektu została zaprojektowana w sposób minimalistyczny, na kształcie prostokąta. Do głównej formy dostawiono mniejszą, która urozmaica wygląd i powiększa nieco przestrzeń. Dach pulpitowy ze spadkiem połaci w kierunku frontu umożliwia dostawienie obiektu do innego, już istniejącego. Interesującym, ekologicznym rozwiązaniem może być umieszczenie na nim kolektorów słonecznych, pozyskujących darmową energię.

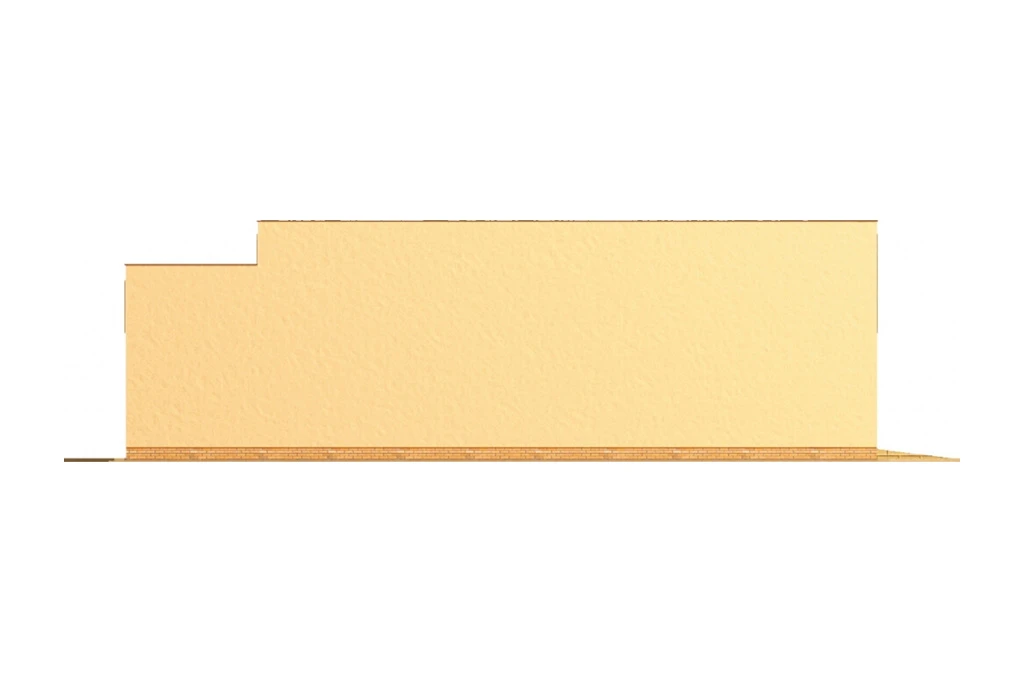

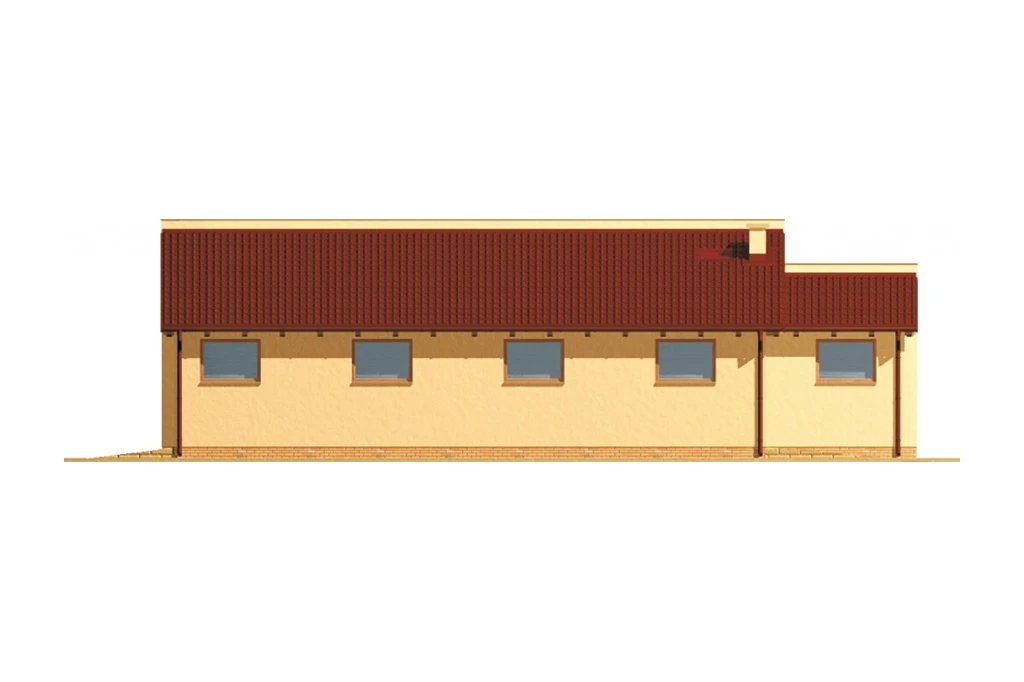

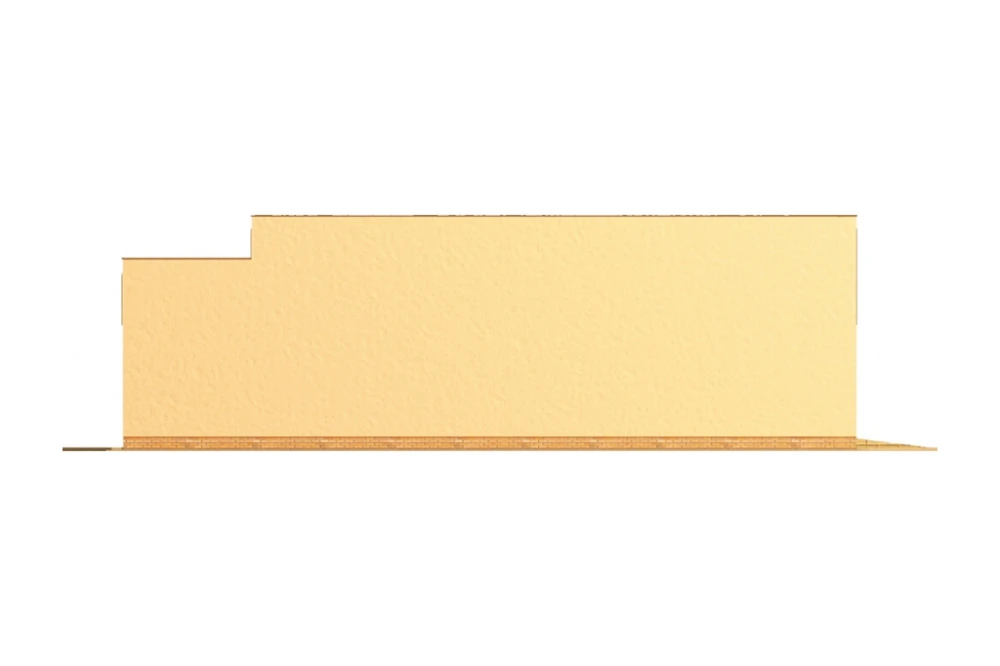

Elewacje

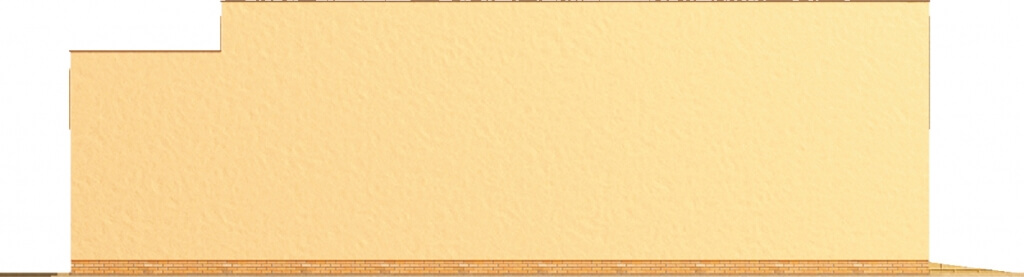

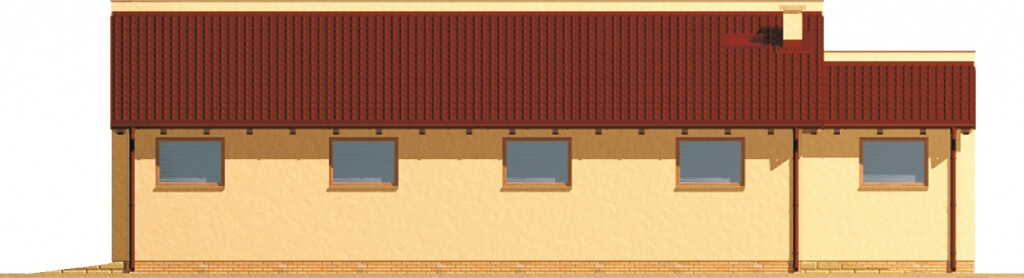

Projekt ZG-50 - elewacja
elewacja ogrodowa
Projekt ZG-50 - elewacja
elewacja frontowa

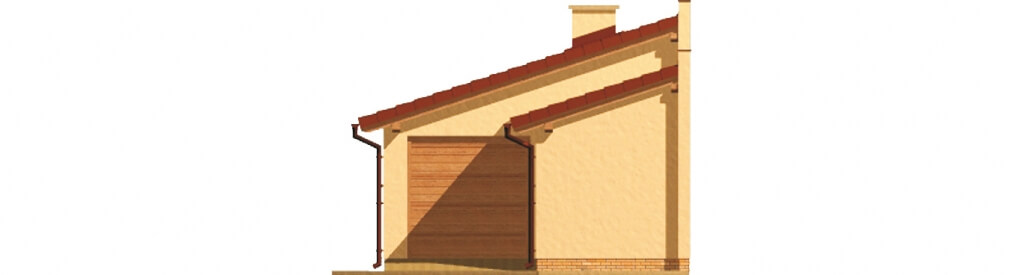

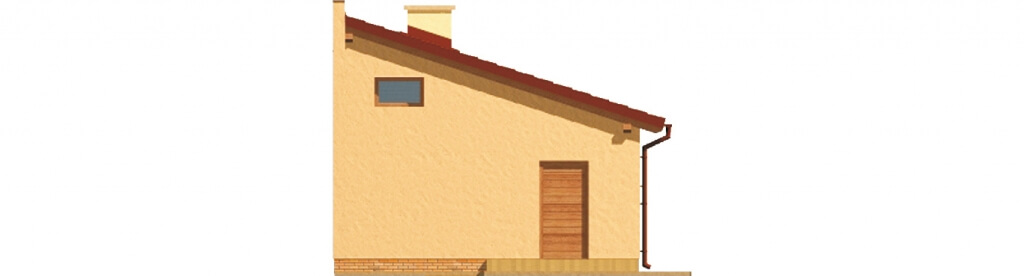

Projekt ZG-50 - elewacja
elewacja boczna
Projekt ZG-50 - elewacja
elewacja boczna

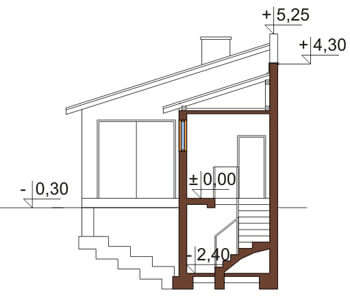

Przekrój



Projekt ZG-50 - przekrój
Budynek idealnie sprawdzi się zarówno jako wolnostojący obiekt, jak i bryła dostawiona np. do domu jednorodzinnego lub zakładu produkcyjnego. Powiększy ona wówczas przestrzeń użytkową całego założenia.
Zadaj pytanie dotyczące tego projektu  kliknij

Budynek  gospodarczo-garażowy ZG-50
parterowy, częściowo podpiwniczony
Ściany zewnętrzne: pustak ceramiczny 25 i 38cm,tynk zewnętrzny
Strop: żelbetowy
Kąt nachylenia dachu: 18°
Program: garaż, pomieszczenie gospodarcze

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 95.40 m²
Powierzchnia użytkowa: 77.20 m²
Kubatura: 419.20 m³
Szerokość działki: 13.30 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 4
Kąt nachylenia dachu: 18°
Pokój na parterze: Nie
Wysokość budynku: 5.55 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem
Piwnica: częściowo podpiwniczony
Poddasze: poddasze nieużytkowe
Typ: garaże, gospodarczo-garażowe, gospodarcze, projekt garażu
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Gabriela Kolet
CENA 3 EGZ. PROJEKTU 300 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
