Projekt

ZG-23
Kod: ZG-23
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
CENA 3 EGZ. PROJEKTU 350 PLN
KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 2.00 m²

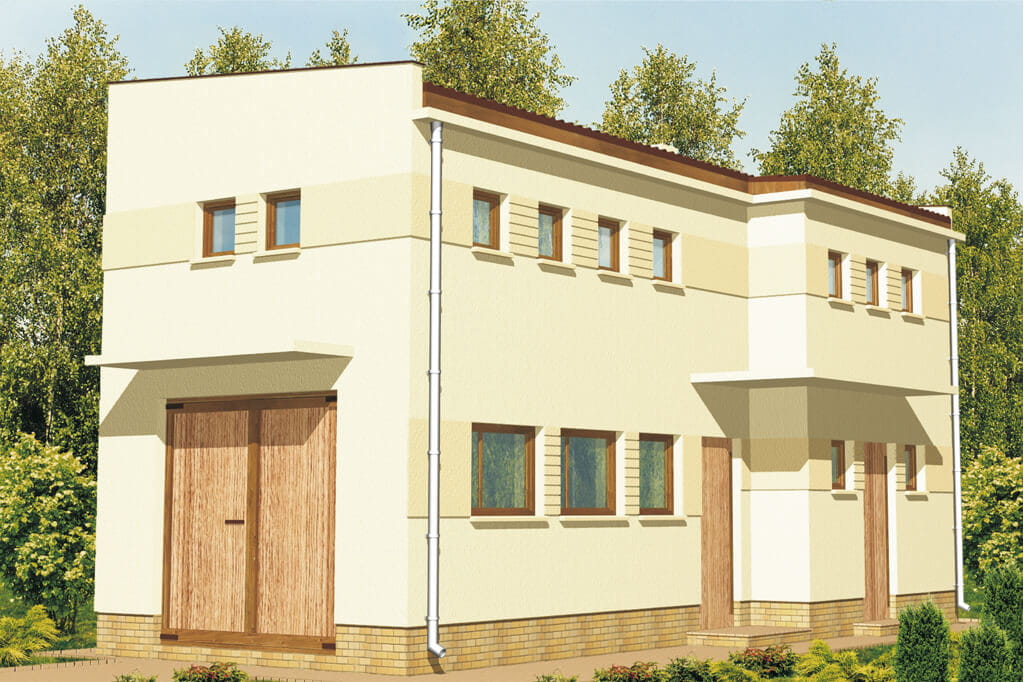

Projekt budynku gospodarczego z jednostanowiskowym garażem samochodowym. Posiada minimalistyczną, nowoczesną formę dodatkowo podkreśloną poprzez zastosowanie dachu płaskiego. Jego wydłużony kształt pozwoli na budowę nawet na wąskich działkach, a dość obszerna przestrzeń użytkowa umożliwi wygodną organizację przestrzeni. W elewacji frontowej i bocznych zaprojektowano dużą liczbę przeszkleń, dzięki czemu wszystkie pomieszczenia są jasne i słoneczne. Zaplanowanie budynku w taki sposób, aby tylna elewacja bez okien znalazła się od strony północnej, będzie stanowić dodatkowy atut, ze względu na ograniczenie strat ciepła.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

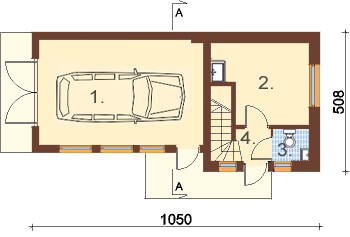

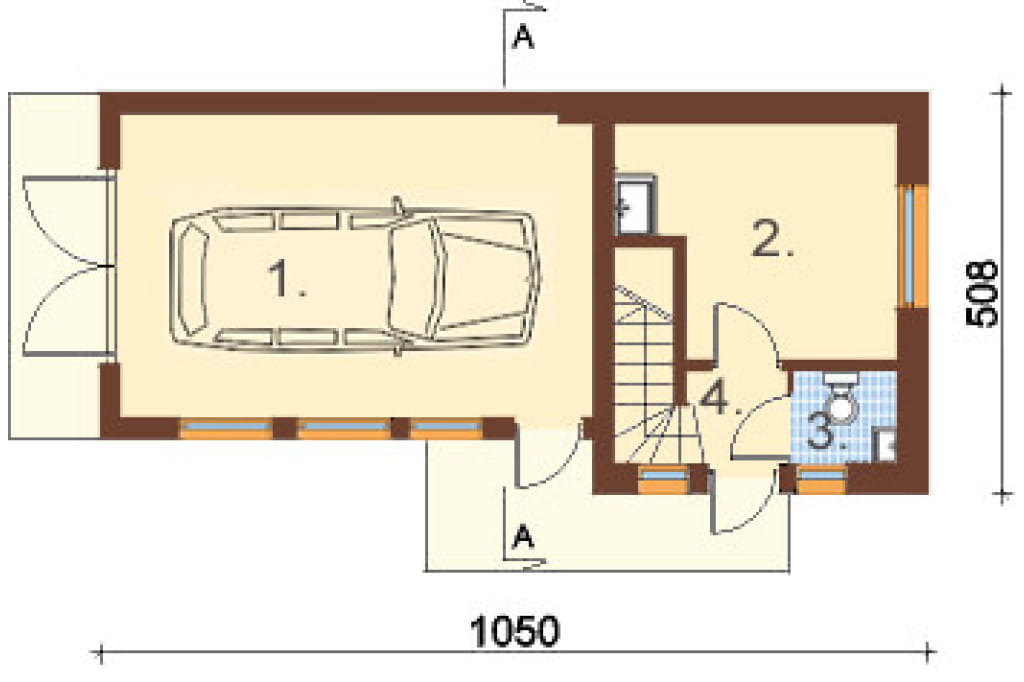

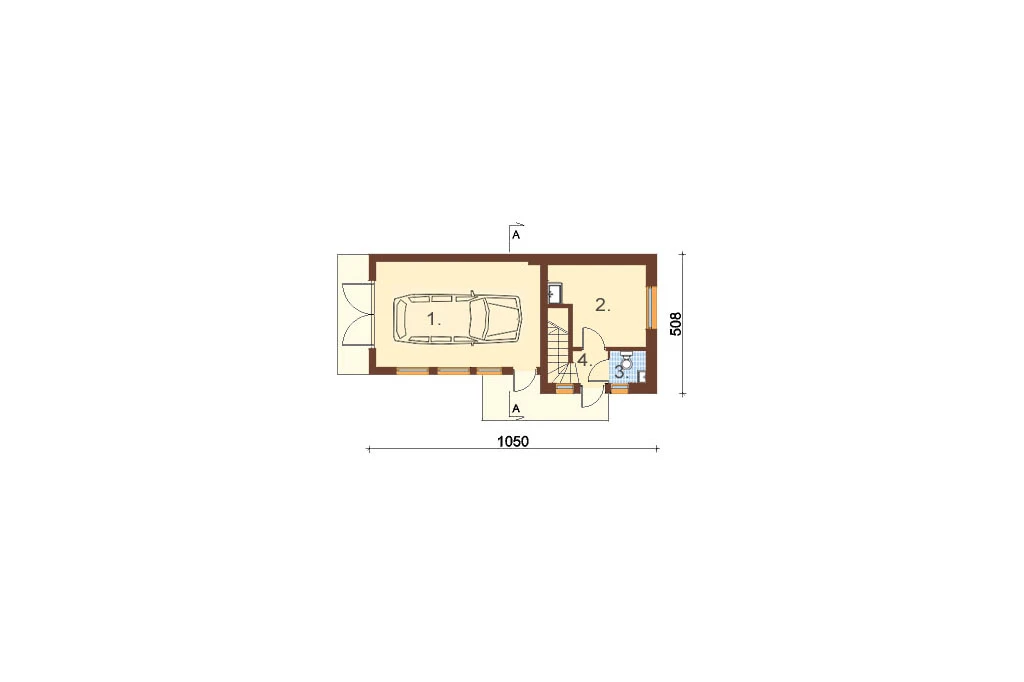

Rzut parteru



Projekt ZG-23 - rzut

1. GARAŻ 22,8 m²

2. POMIESZCZENIE GOSPODARCZE 9,7 m²

3. WC 1,5 m²

4. KOMUNIKACJA 1,4 m² Na parterze zorganizowano garaż z dodatkowym wejściem od frontu. Ponadto znalazło się tu pomieszczenie gospodarcze, łazienka oraz schody wewnętrzne prowadzące na poddasze.

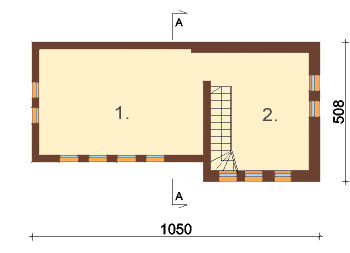

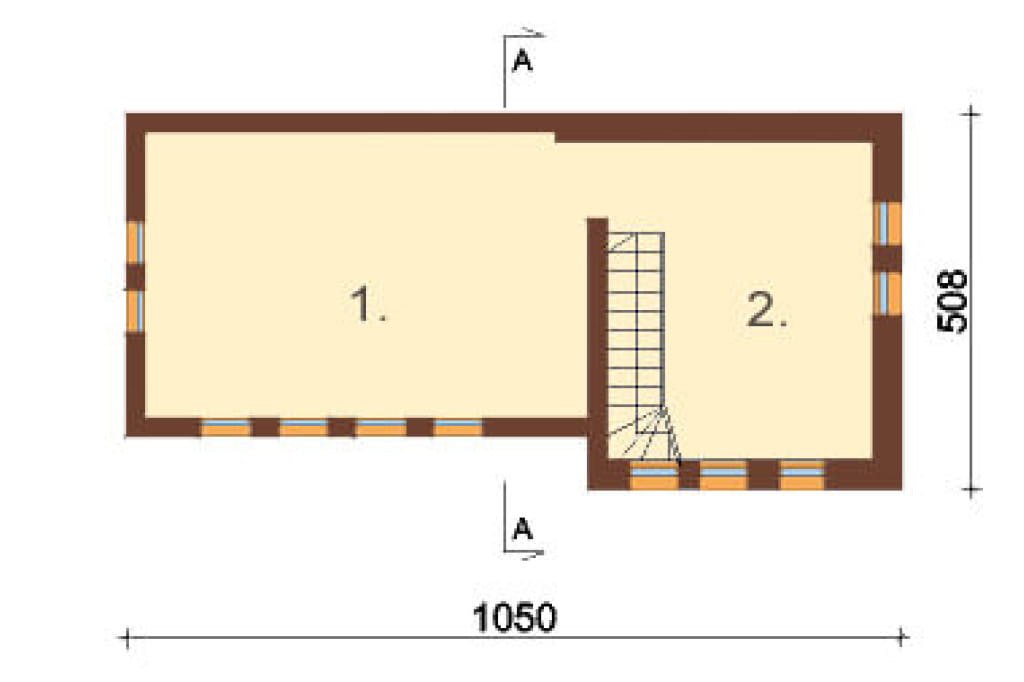

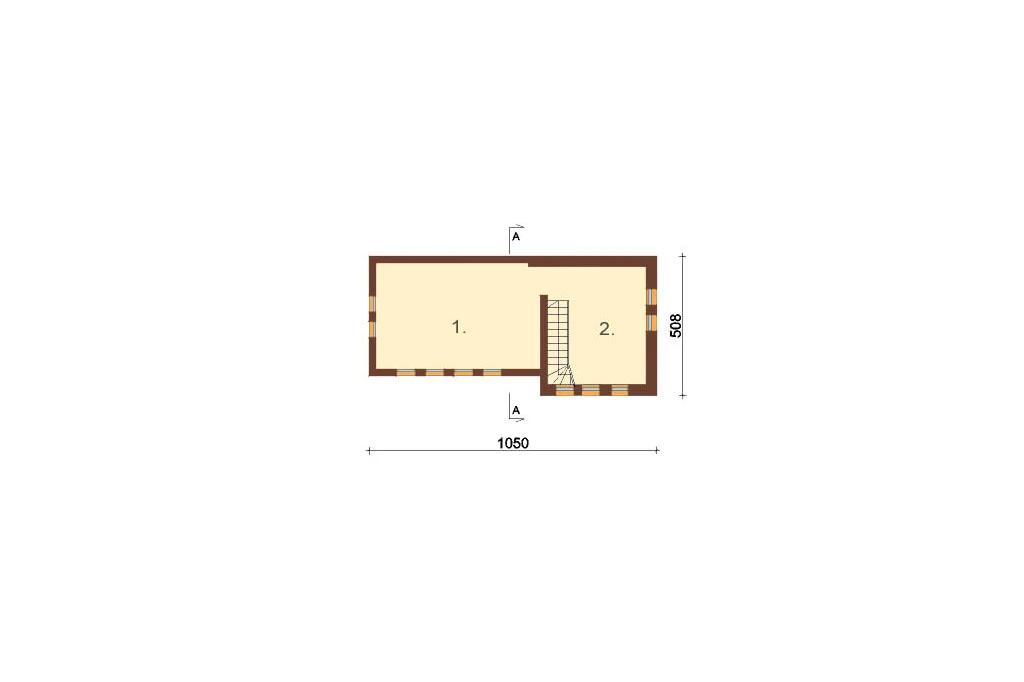

Rzut poddasza



Projekt ZG-23 - rzut

1. POMIESZCZENIE GOSPODARCZE 22,8 m²

2. POMIESZCZENIE GOSPODARCZE 12,8 m² Na poddaszu wydzielono dwa pomieszczenia gospodarcze. Są one doskonale doświetlone i bardzo przestronne, dzięki czemu przestrzeń ta będzie bardzo funkcjonalna.

Elewacje



Projekt ZG-23 - elewacja

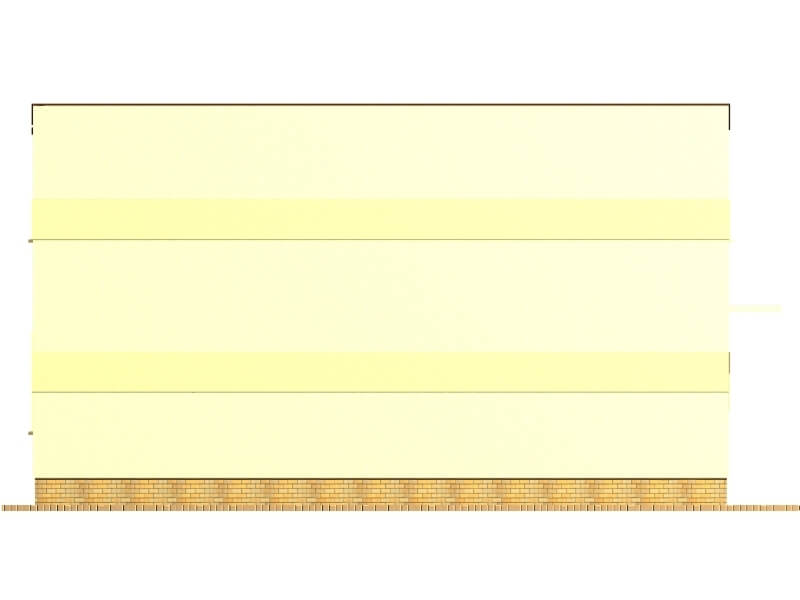

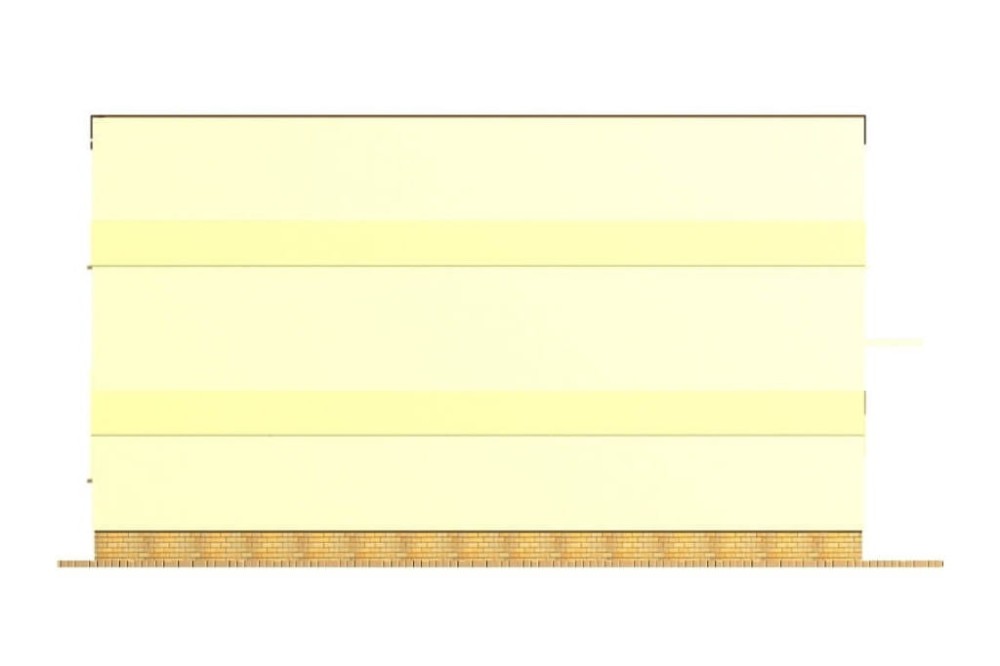

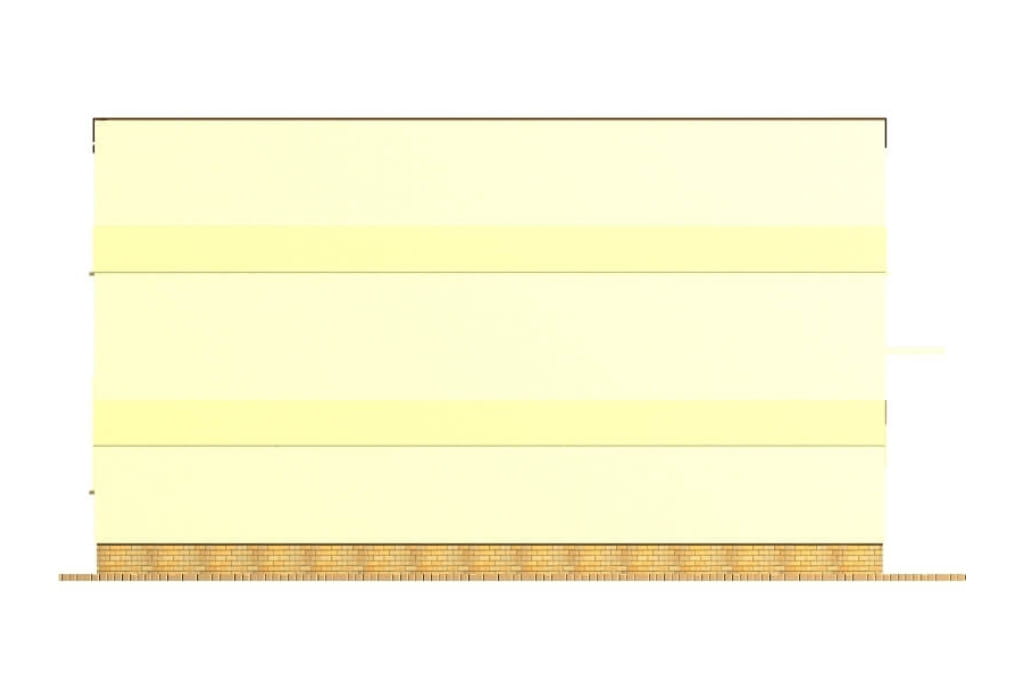

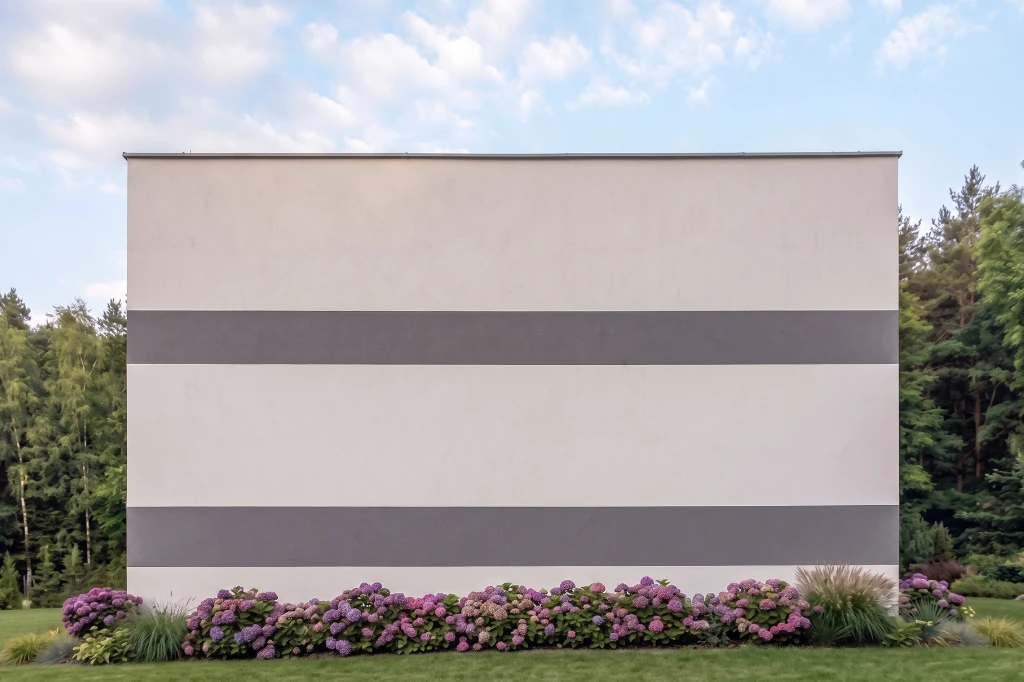

elewacja ogrodowa
Projekt ZG-23 - elewacja

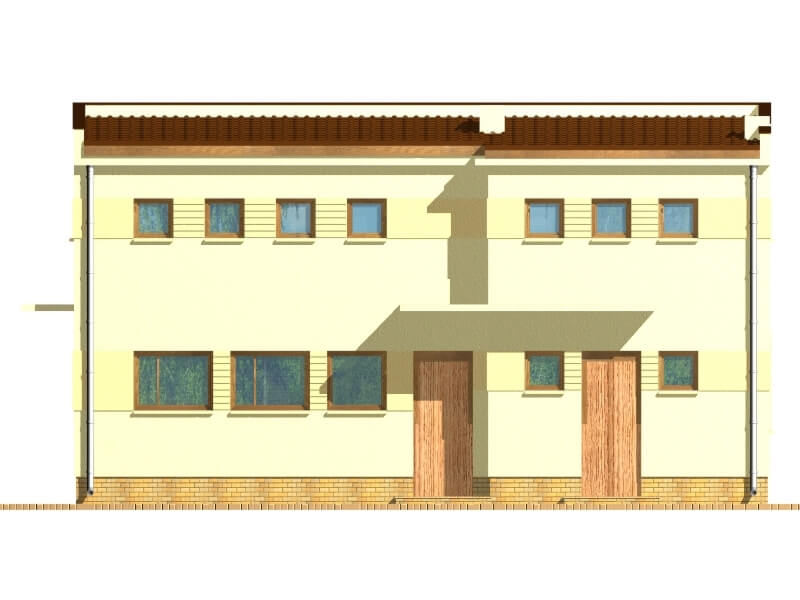

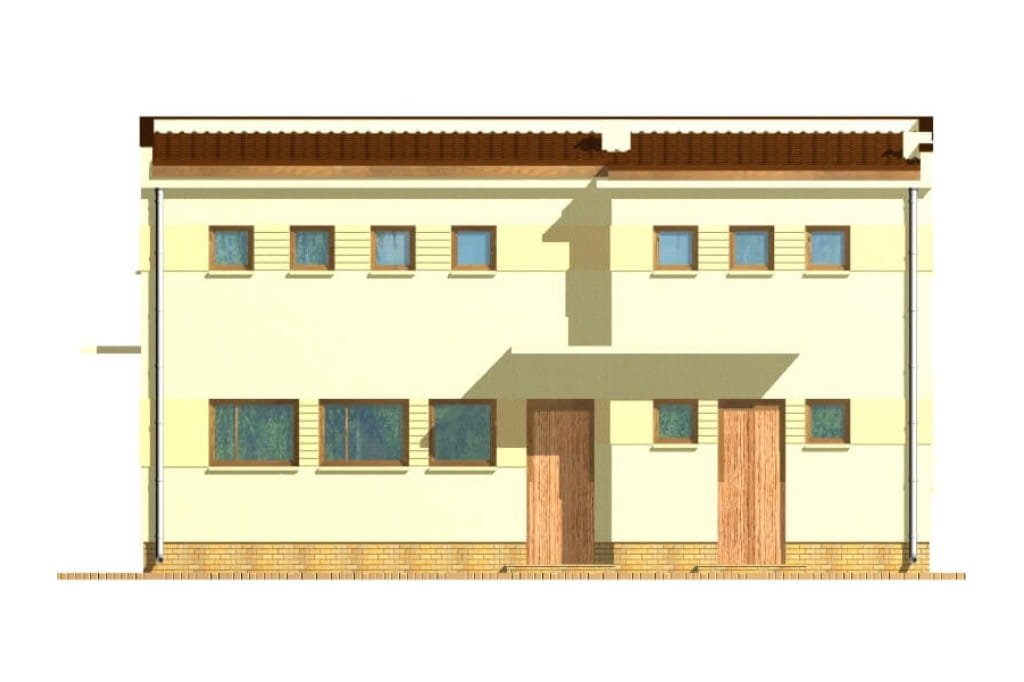

elewacja frontowa
Projekt ZG-23 - elewacja

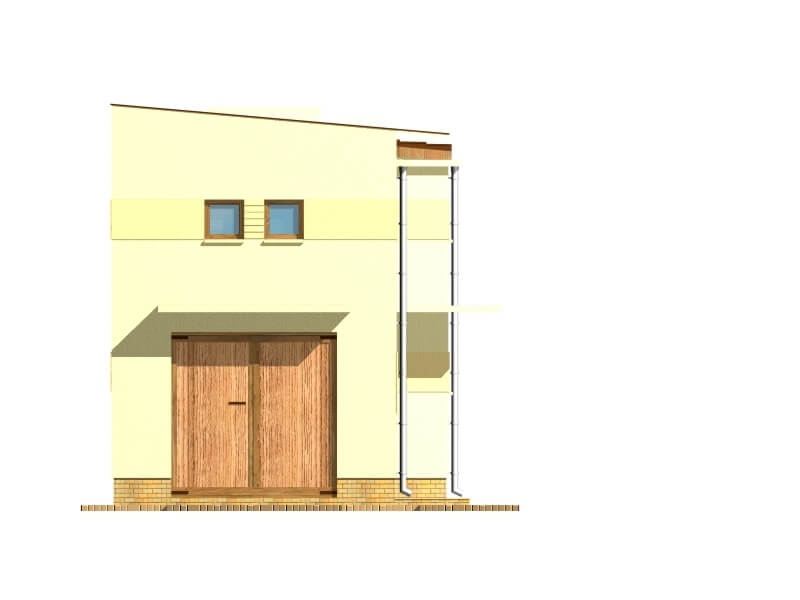

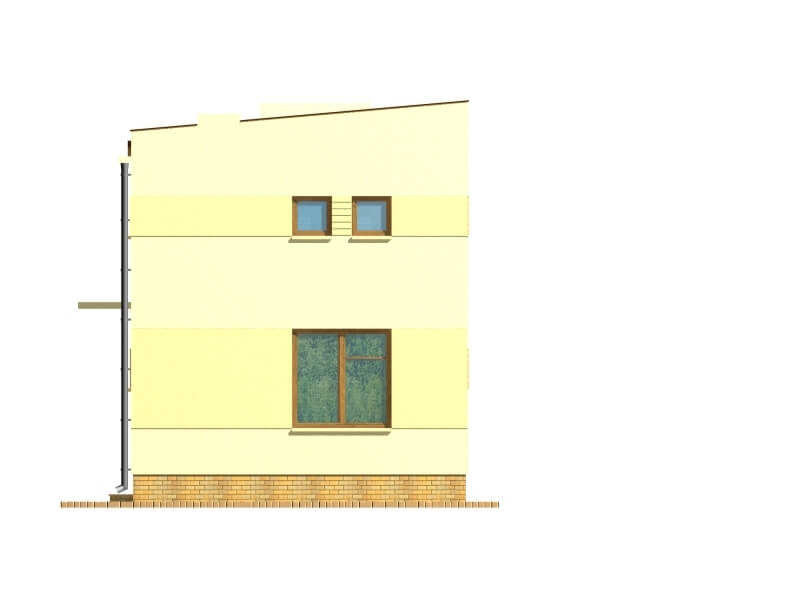

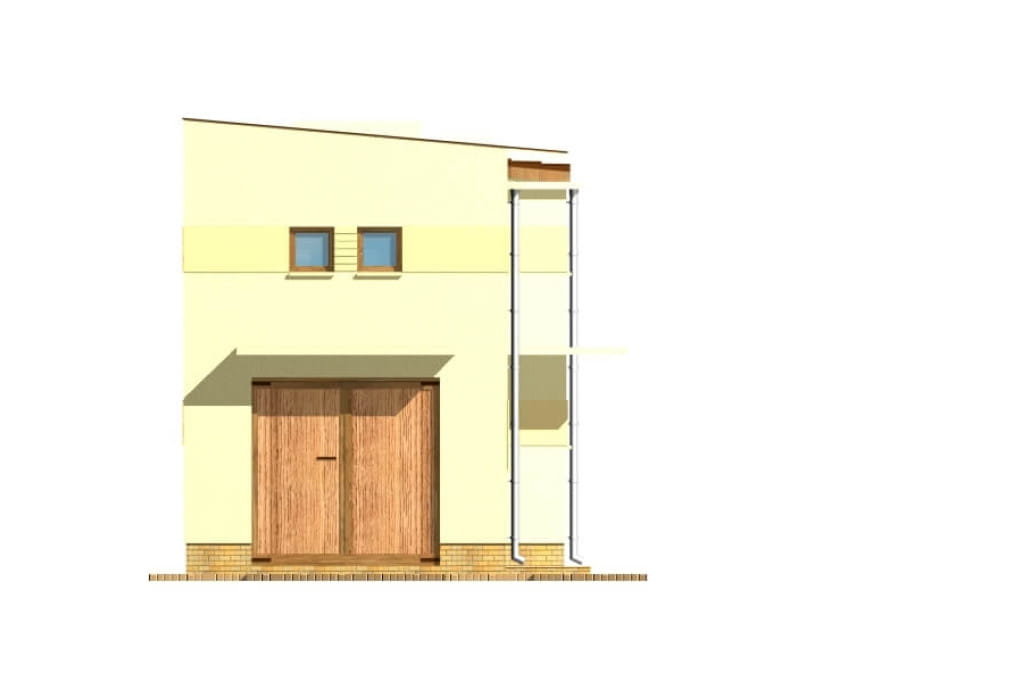

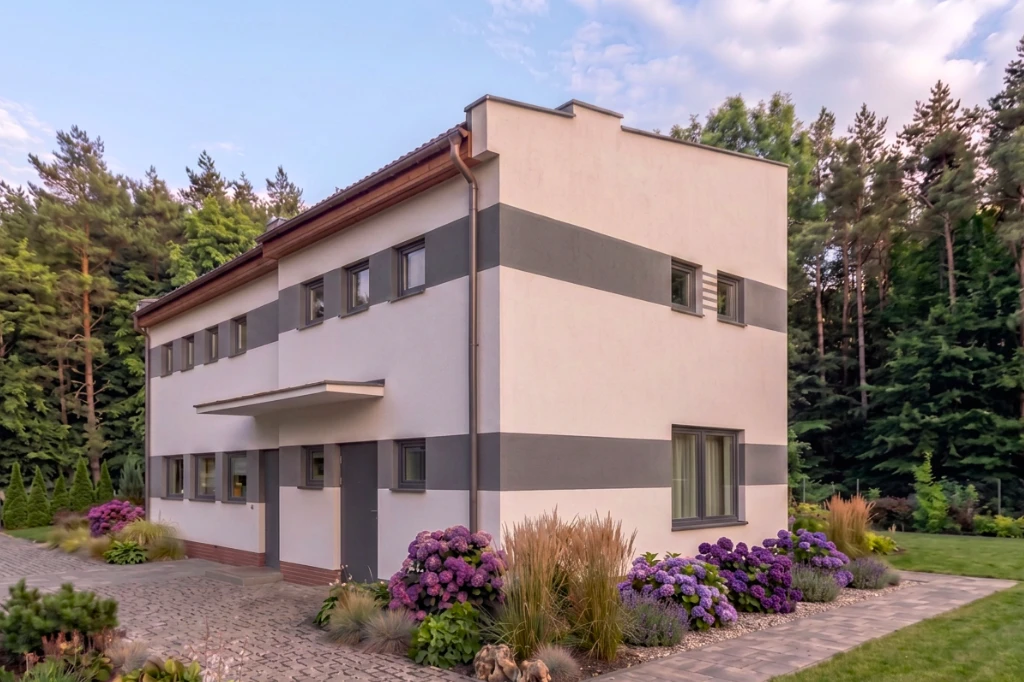

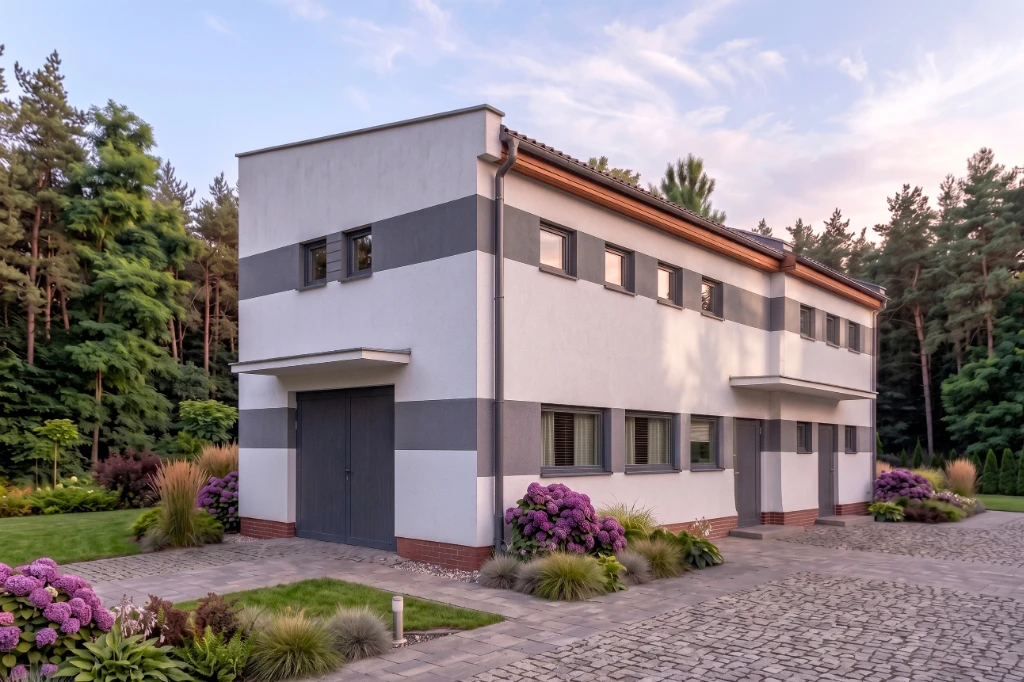

elewacja boczna
Projekt ZG-23 - elewacja

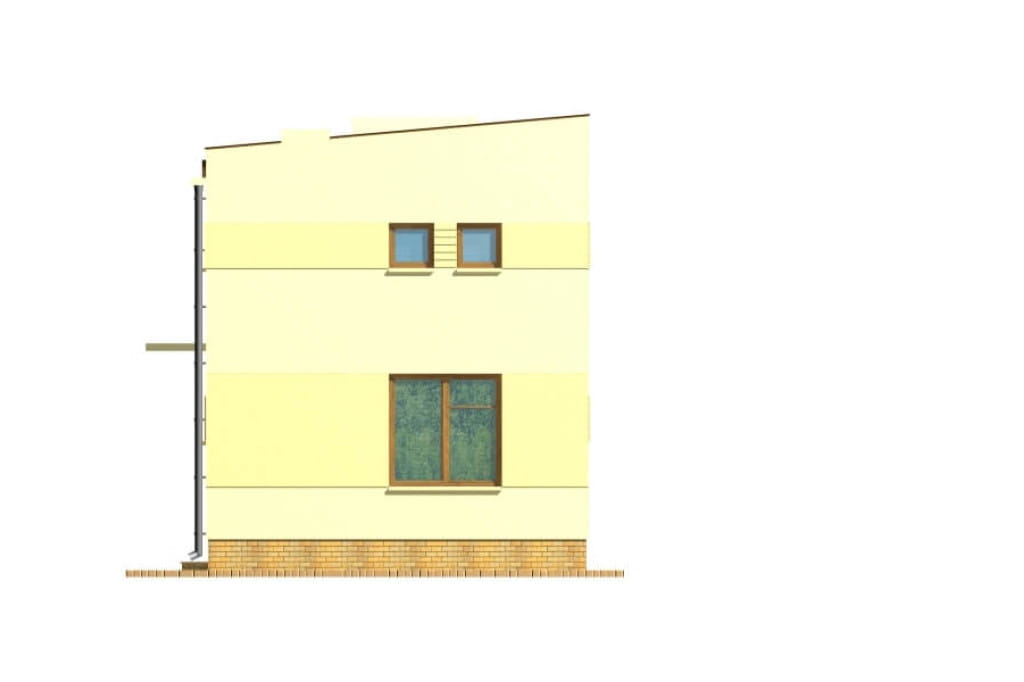

elewacja boczna

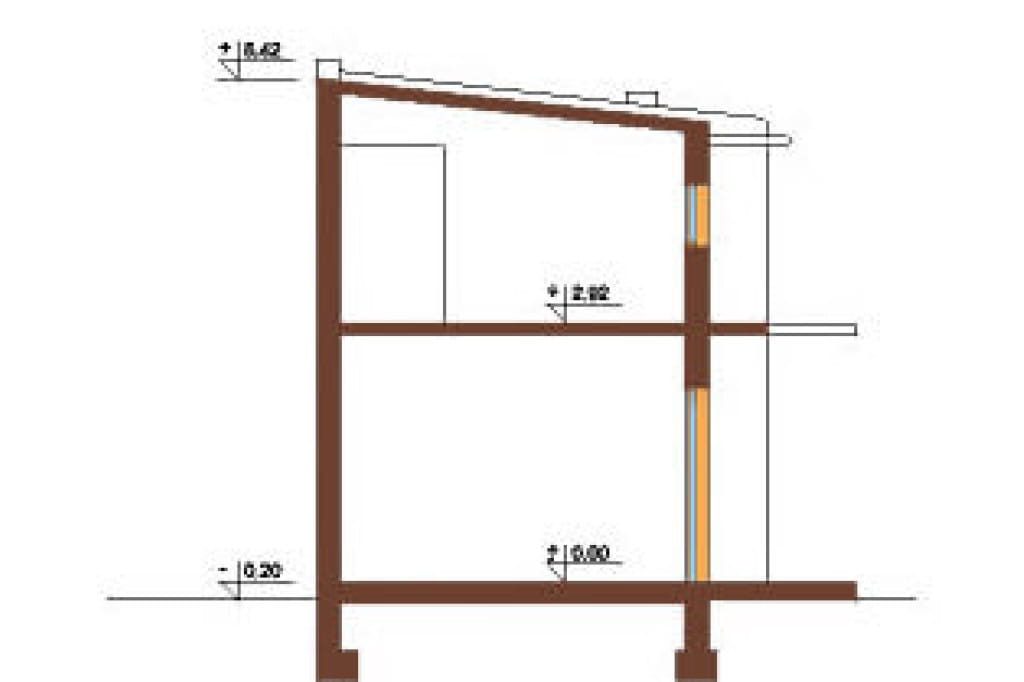

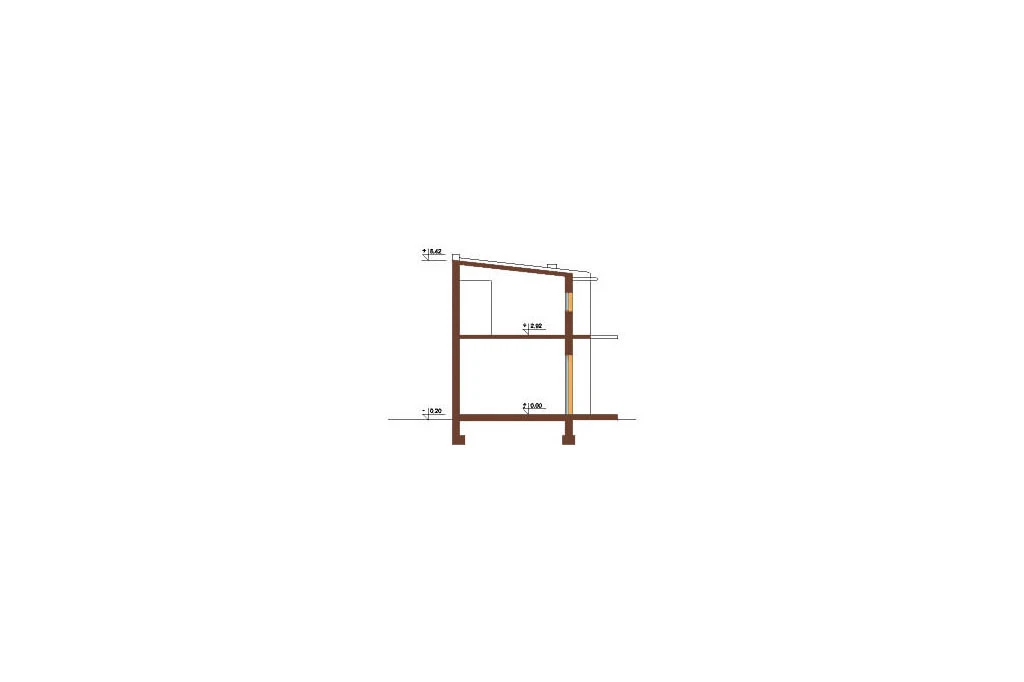

Przekrój



Projekt ZG-23 - przekrój
Budynek bez podpiwniczenia z dużą przestrzenią użytkową świetnie sprawdzi się przy organizacji budynku wspomagającego pracę np. zakładu przemysłowego. Wnętrza pozwolą na składowanie potrzebnych narzędzi i materiałów.
Zadaj pytanie dotyczące tego projektu  kliknij

Budynek gospodarczo - garażowy, parterowy bez podpiwniczenia z poddaszem użytkowym, wykonany w technologii tradycyjnej. Kąt nachylenia dachu wynosi 5°. Program: garaż, 3 pomieszczenia gospodarcze, WC.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 48.90 m²
Powierzchnia użytkowa: 70.10 m²
Kubatura: 343.50 m³
Szerokość działki: 13.10 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 1
Liczba pomieszczeń: 6
Kąt nachylenia dachu: 5°
Pokój na parterze: Nie
Wysokość budynku: 8.62 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: garaże, gospodarczo-garażowe, gospodarcze, projekt garażu
Technologia: tradycyjna

Architekt: Bogdan Stajszczyk
CENA 3 EGZ. PROJEKTU 350 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
