Model
Budynek zaplanowano na kształcie prostokąta bez przesunięć w bryle, dzięki czemu wpisze się on doskonale w każdy teren. Dach pulpitowy umożliwi dostawienie bryły do innego obiektu np. produkcyjnego, który chce powiększyć przestrzeń potrzebną do składowania materiałów lub narzędzi. Elewacje są zaprojektowane w sposób minimalistyczny, tak aby nie przytłaczały innych założeń i krajobrazu.
Elewacje

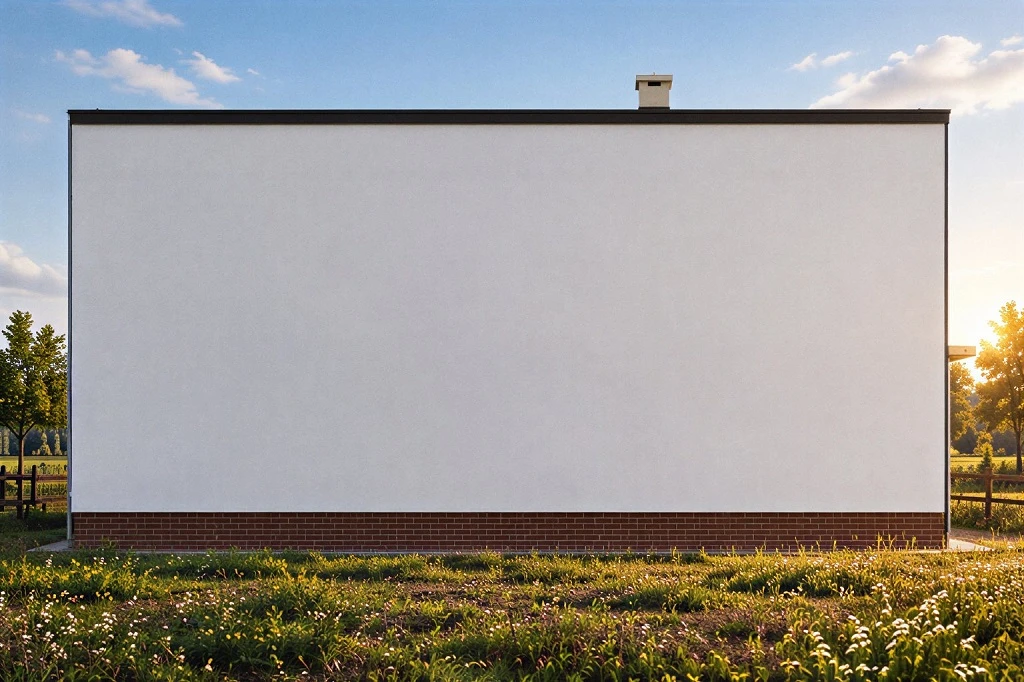

elewacja ogrodowa

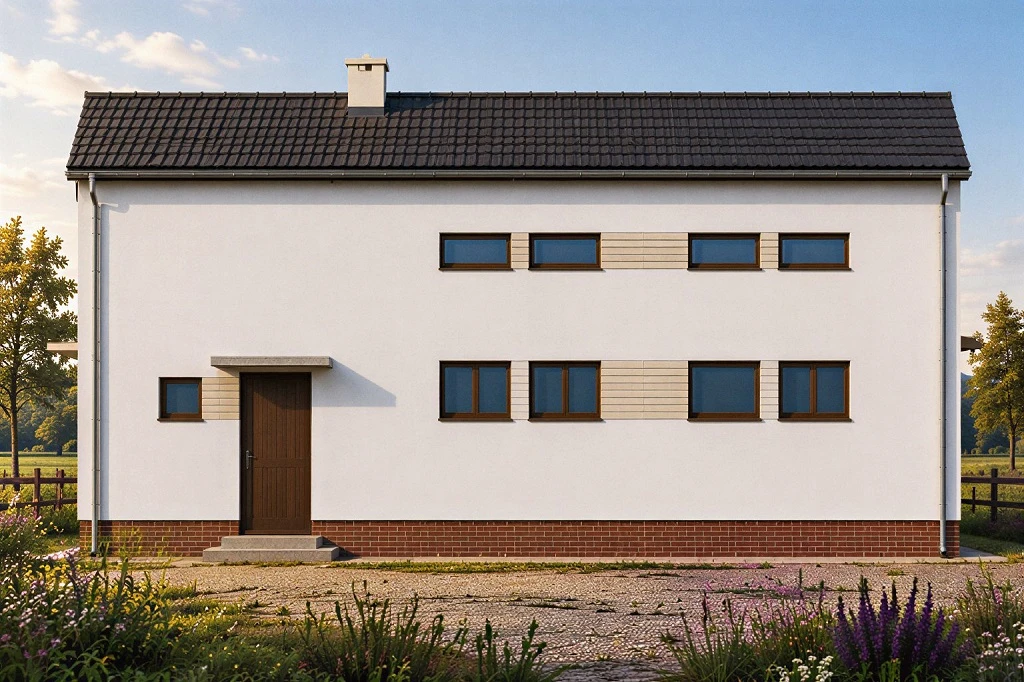

elewacja frontowa

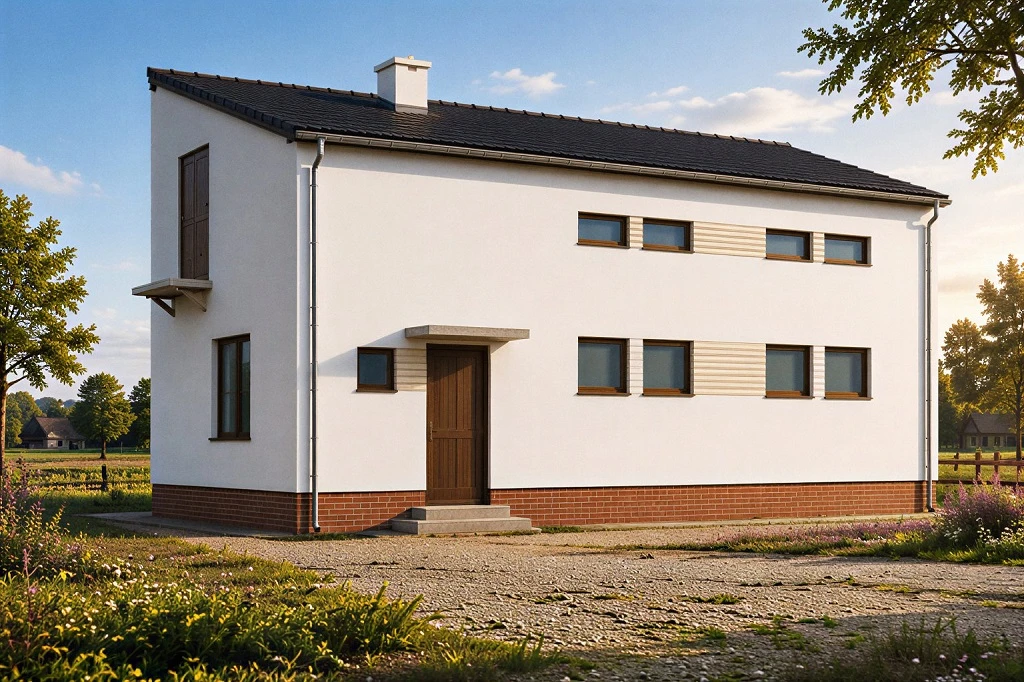

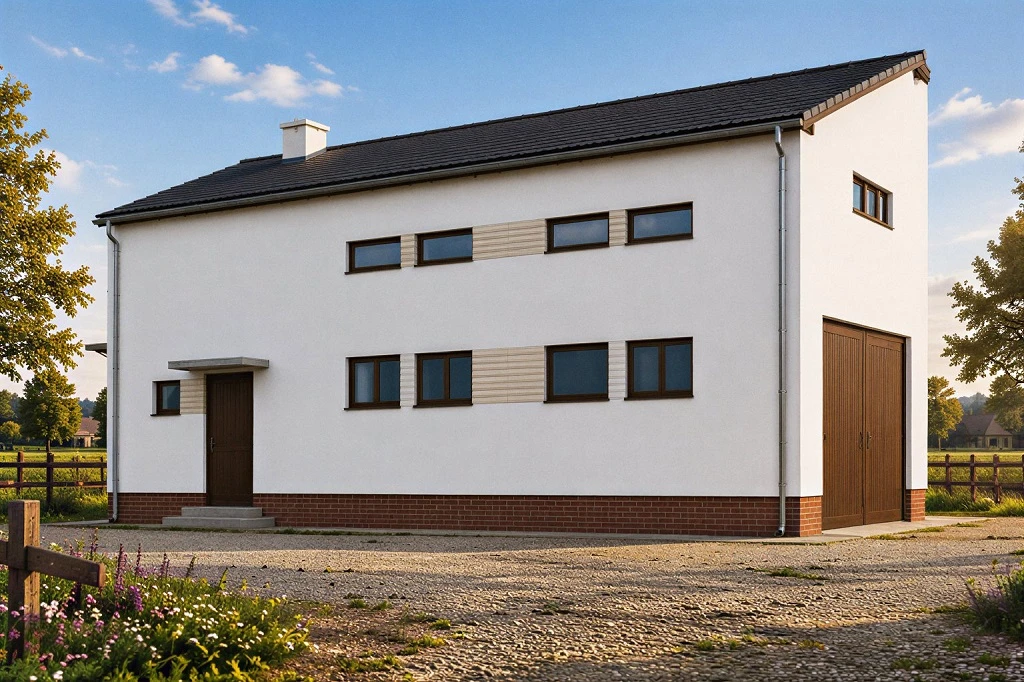

elewacja boczna
elewacja boczna

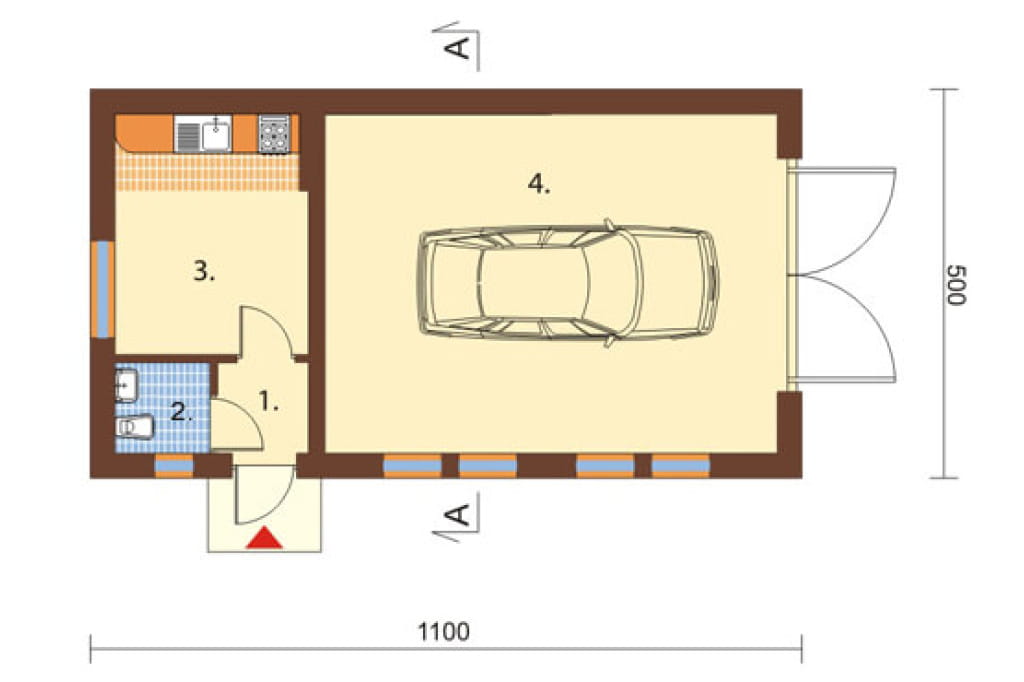

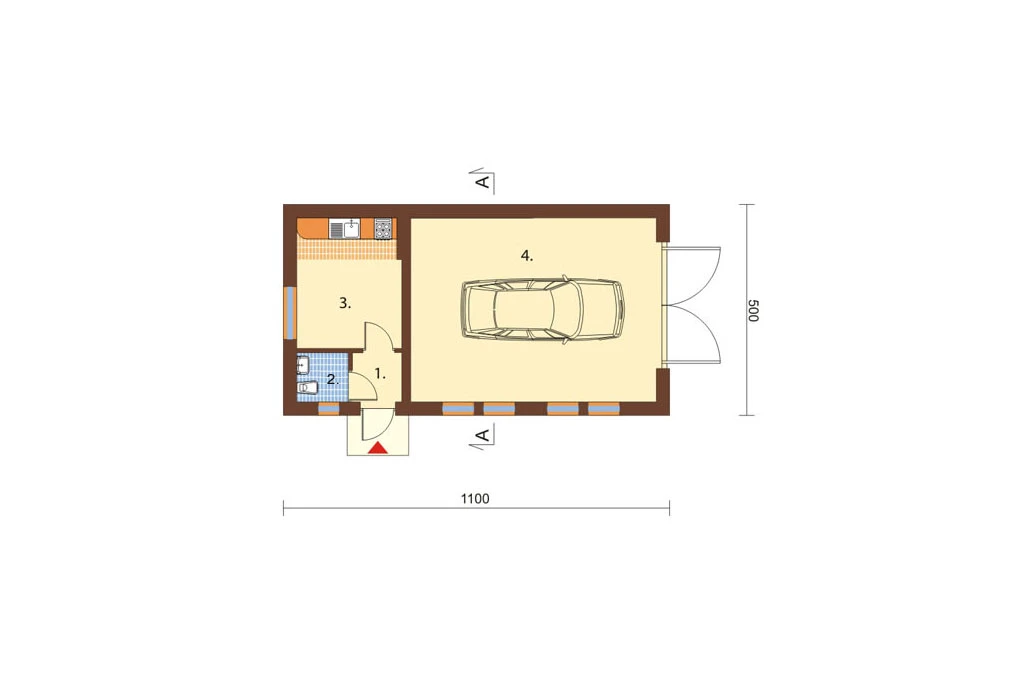

Rzut parteru

1. KOMUNIKACJA 1,4 m²

2. WC 1,5 m²

3. POMIESZCZENIE GOSPODARCZE 10,1 m²

4. GARAŻ 31,4 m²

Na parterze zaplanowano dwie oddzielone od siebie strefy. Pierwszą z nich tworzy przestronny garaż doświetlony frontalnie, zaś drugą wygodna toaleta oraz pomieszczenie gospodarcze z zapleczem kuchennym.

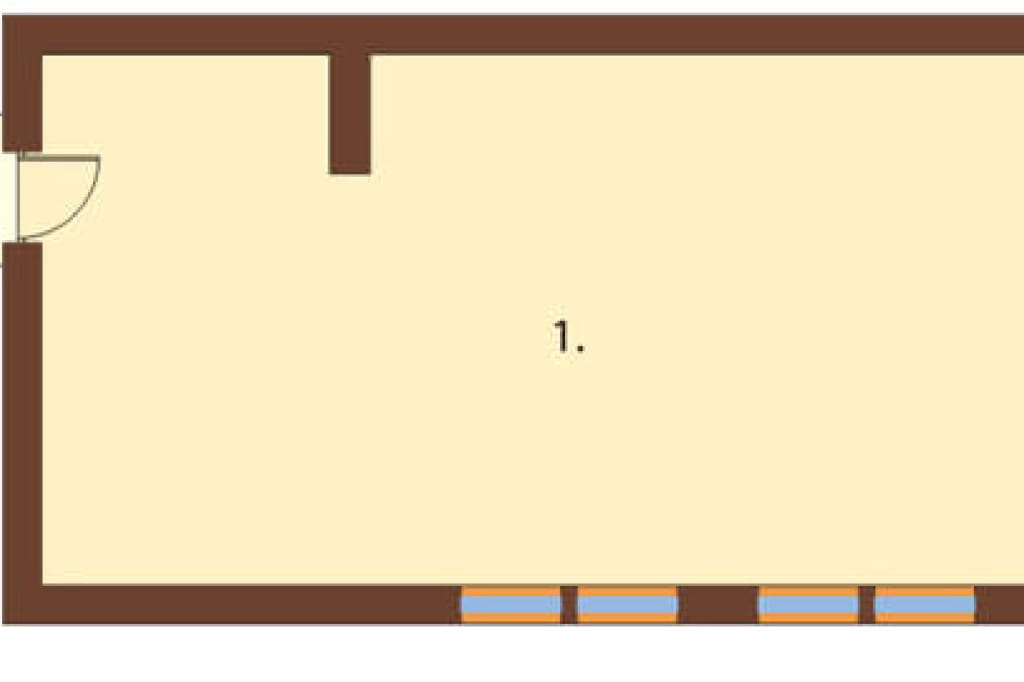

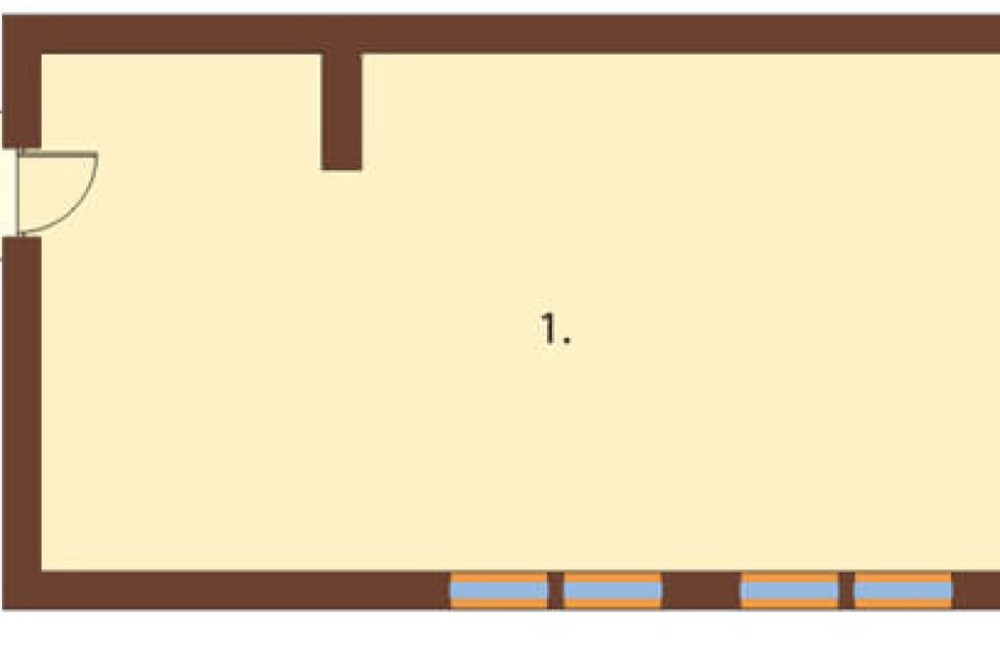

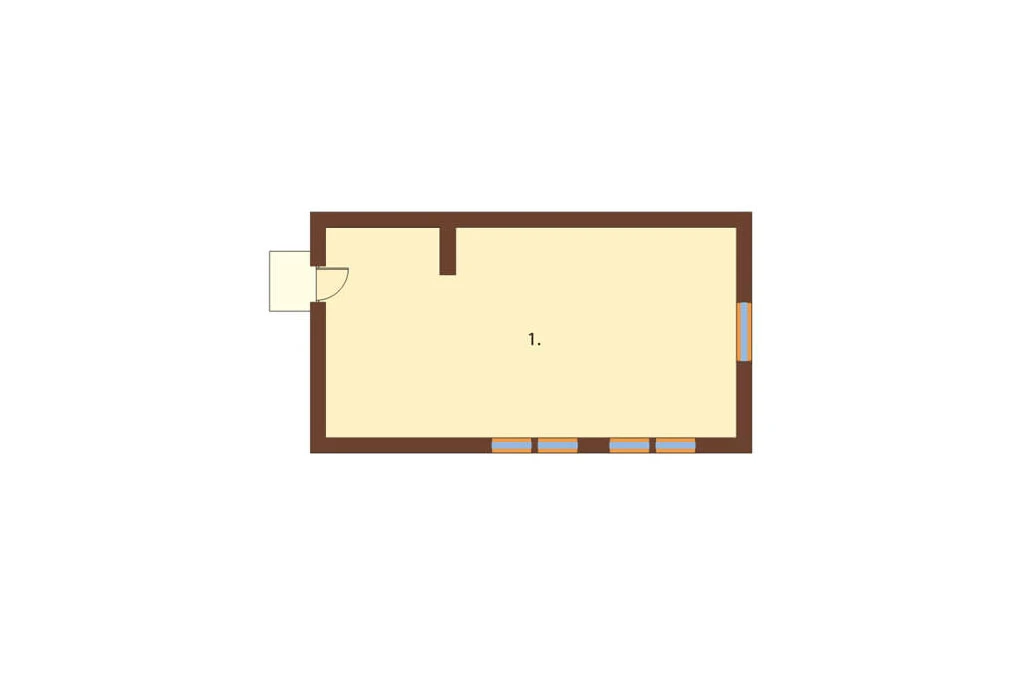

Rzut poddasza

1. STRYCH 46,9 m²

Na poddaszu zaplanowano przestrzeń otwartą, doskonałą do składowania potrzebnych przedmiotów. Można ją jednak podzielić w dowolny sposób poprzez zaprojektowanie dodatkowych ścianek działowych.

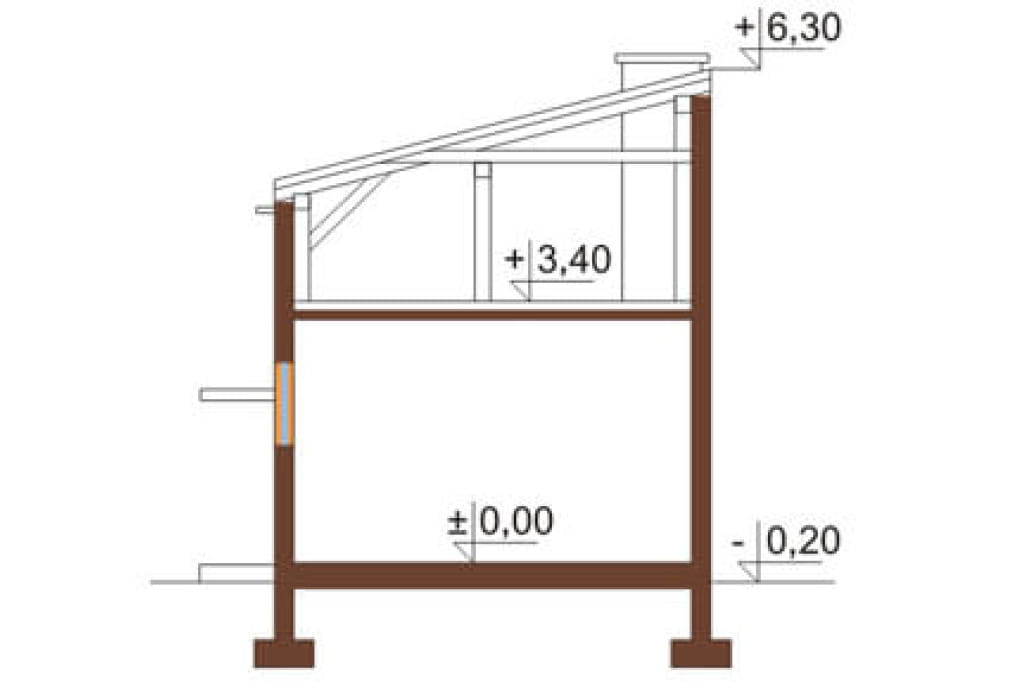

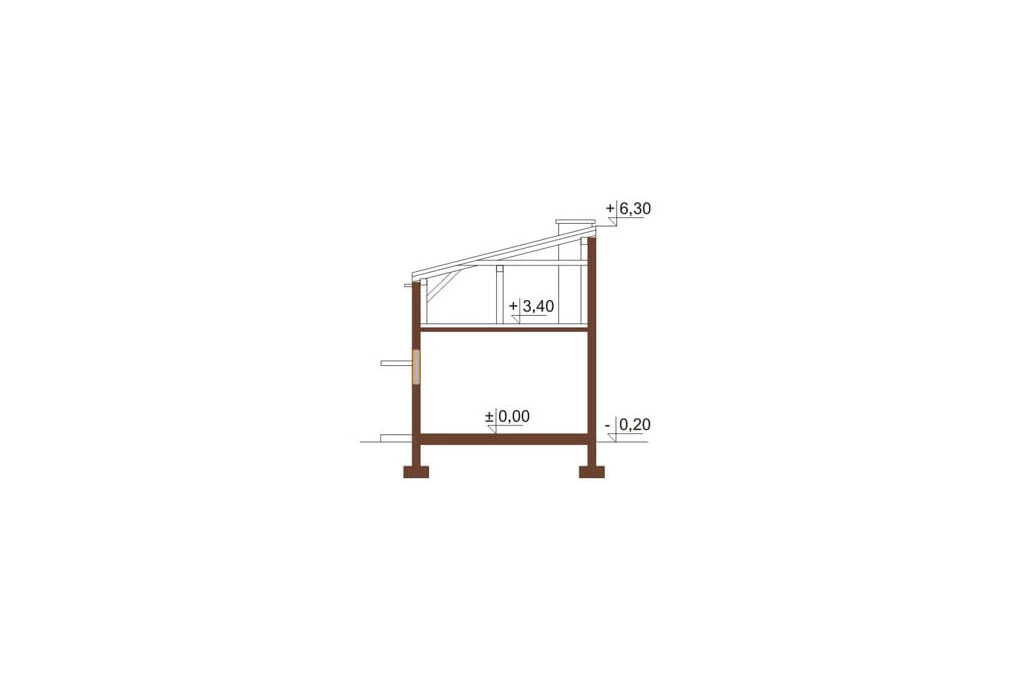

Przekrój
Budynek posiada nieskoplikowaną konstrukcję, dzięki czemu nie jest skoplikowany w realizacji. Dach pulpitowy o niewielkim nachyleniu połaci urozmaica prostą formę.

Budynek gospodarczo - garażowy ZG-21
parterowy ze strychem, bez podpiwniczenia

Ściany zewnętrzne: cegła pełna 25cm i 38cm, tynk zewnętrzny
Strop: żelbetowy
Kąt nachylenia dachu: 14°.
Program: pomieszczenie gospodarcze, garaż, WC,strych

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 55.00 m²
Powierzchnia użytkowa: 91.30 m²
Kubatura: 251.00 m³
Szerokość działki: 12.00 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 5
Kąt nachylenia dachu: 14°
Pokój na parterze: Nie
Wysokość budynku: 6.5 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem
Piwnica: bez podpiwniczenia
Poddasze: strych
Typ: garaże, gospodarczo-garażowe, gospodarcze, projekt garażu
Technologia: tradycyjna

Autorzy projektu: Bogdan Stajszczyk
CENA 3 EGZ. PROJEKTU 350PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
