Projekt

ZG-19

Kod: ZG-19
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

Projekt bardzo przestronnego budynku gospodarczo-inwentarskiego z częściowym podpiwniczeniem powiększającym przestrzeń użytkową. Dodatkowy atut założenia stanowi możliwość wyodrębnienia strefy mieszkalnej w części parteru. Jest więc doskonałym rozwiązaniem dla osób szukających budynku, zarówno z funkcją gospodarczą, jak i prywatną. Wszystkie pomieszczenia są umieszczone w jednej bryle, co zmniejsza koszty budowy, a jednocześnie umożliwia wygodne życie i pracę w jednym miejscu.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

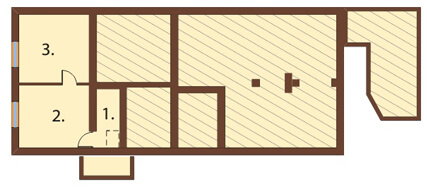

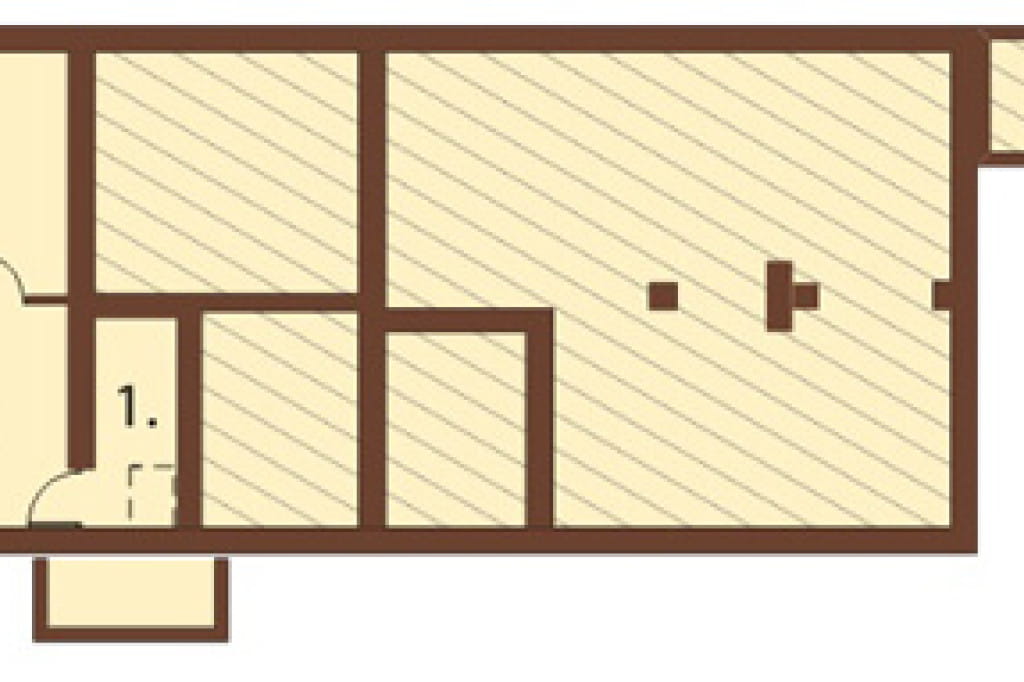

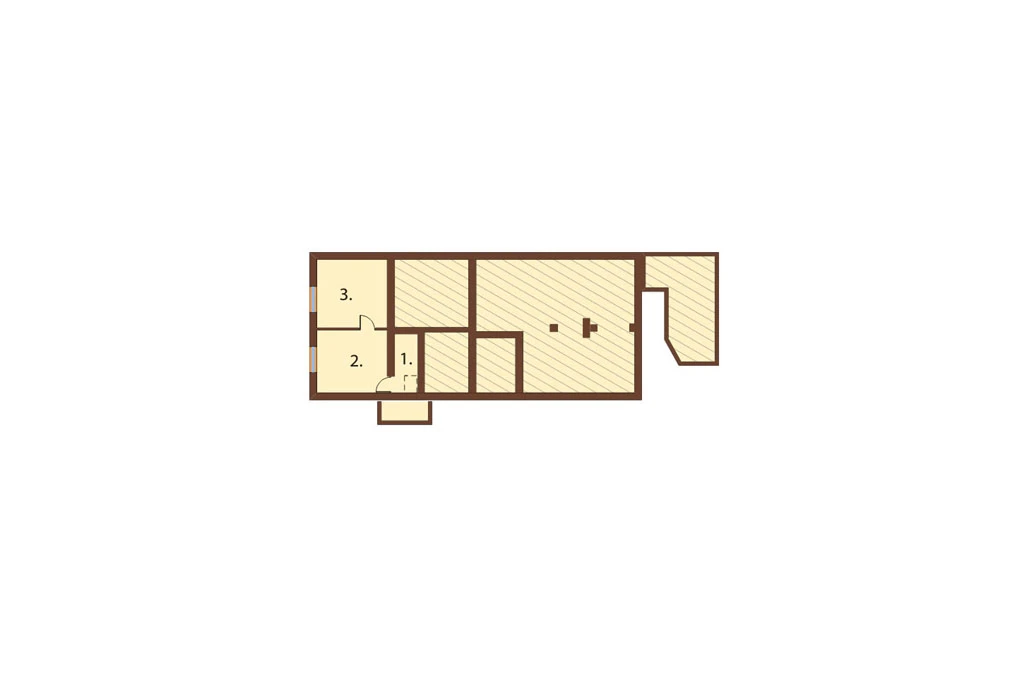

Rzut piwnicy



Projekt ZG-19 - rzut

1. KOMUNIKACJA 4,0 m²

2. PIWNICA 13,0 m²

3. PIWNICA 14,2 m²

W częściowym podpiwniczeniu zaprojektowano dwa pomieszczenia doświetlone za pomocą niewielkich okienek tuż przy gruncie. Można tu składować potrzebne rzeczy, nie mieszczące się w pozostałej części domu lub wymagające niższej temperatury.

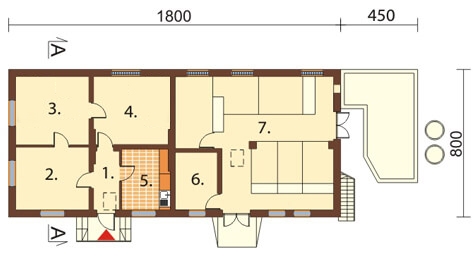

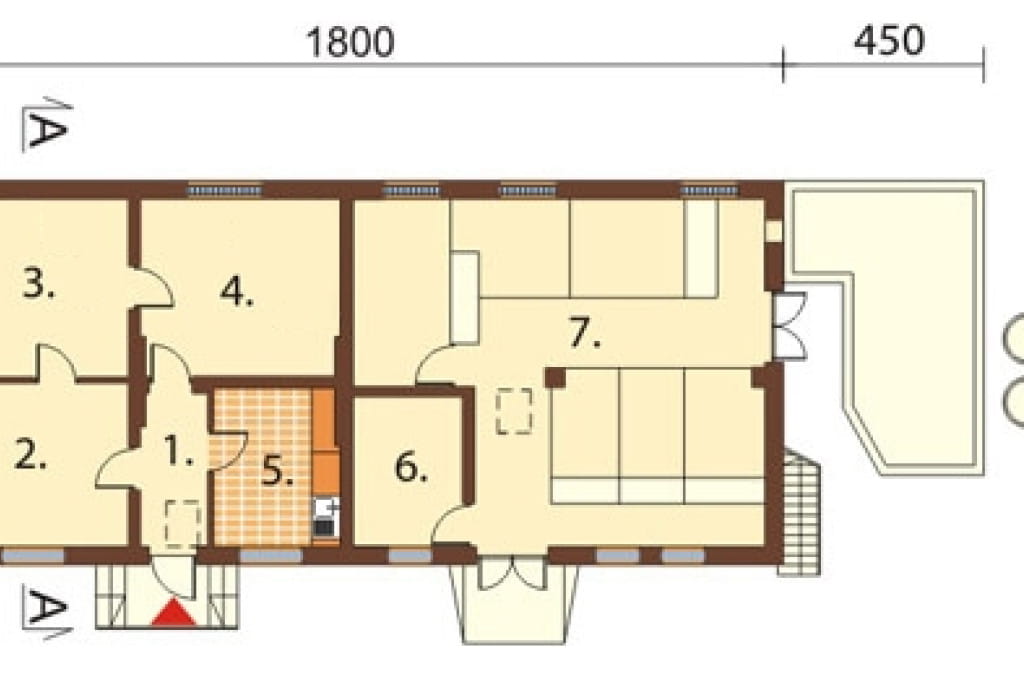

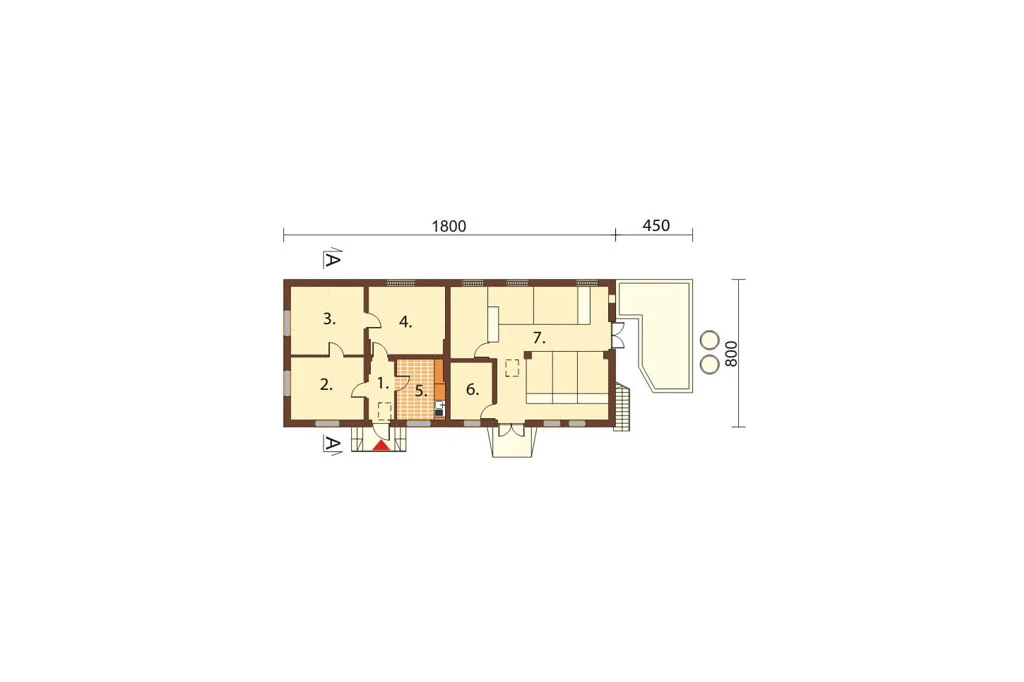

Rzut parteru



Projekt ZG-19 - rzut

1. KOMUNIKACJA 4,3 m2

2. POM. GOSP. 13,5 m2

3. POM. GOSP. 14,8 m2

4. POM. GOSP. 15,1 m2

5. KUCHNIA 9,5 m2

6. PARNIK 7,2 m2

7. OBORA 54,3 m2

Na parterze instnieje mozliwość wydzielenia strefy mieszkalnej. Znajdują się w niej trzy pomieszczenia gospodarcze, które można zaadaptować na pokoje  oraz wyodrębniona kuchnia. W przestrzeni inwentarskiej wydzielono przestronną oborę oraz parnik z osobnym wejściem.

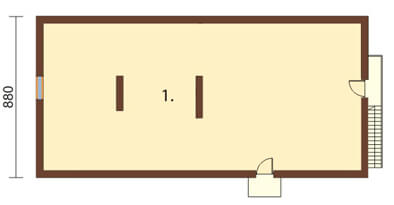

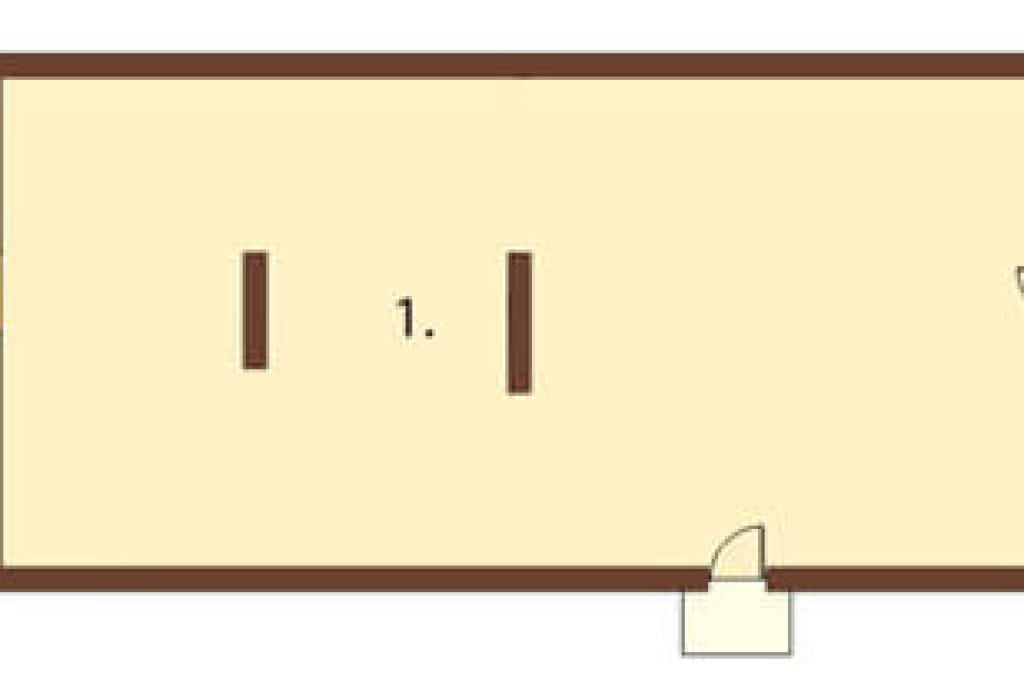

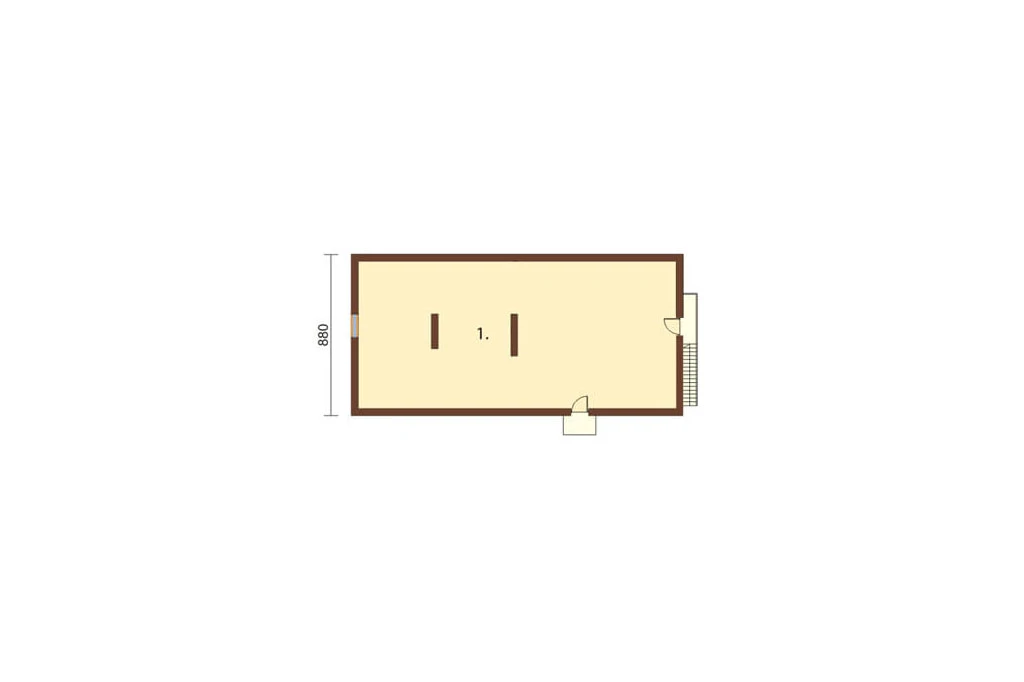

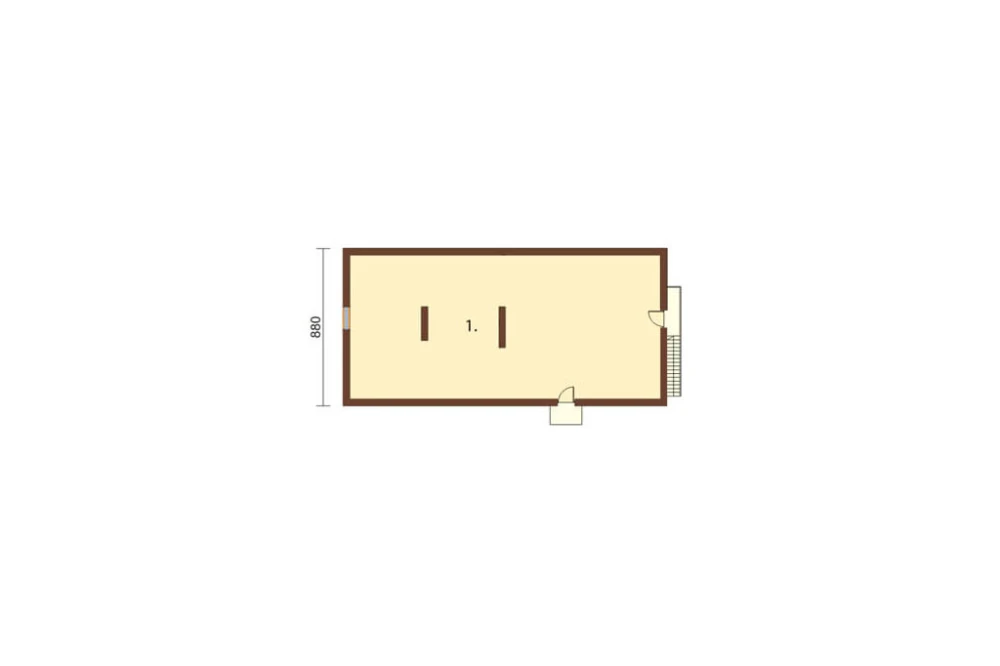

Rzut poddasza



Projekt ZG-19 - rzut

1. STRYCH 85,3 m²

Na poddaszu zaplanowano strych. Należy on do przestrzeni otwartych, dowolnych w kształtowaniu. Prowadzą do niego jednobiegowe schody zewnętrzne zaplanowane przy elewacji bocznej.

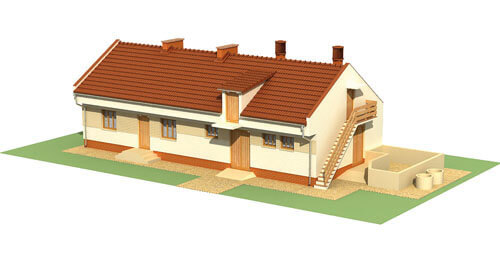

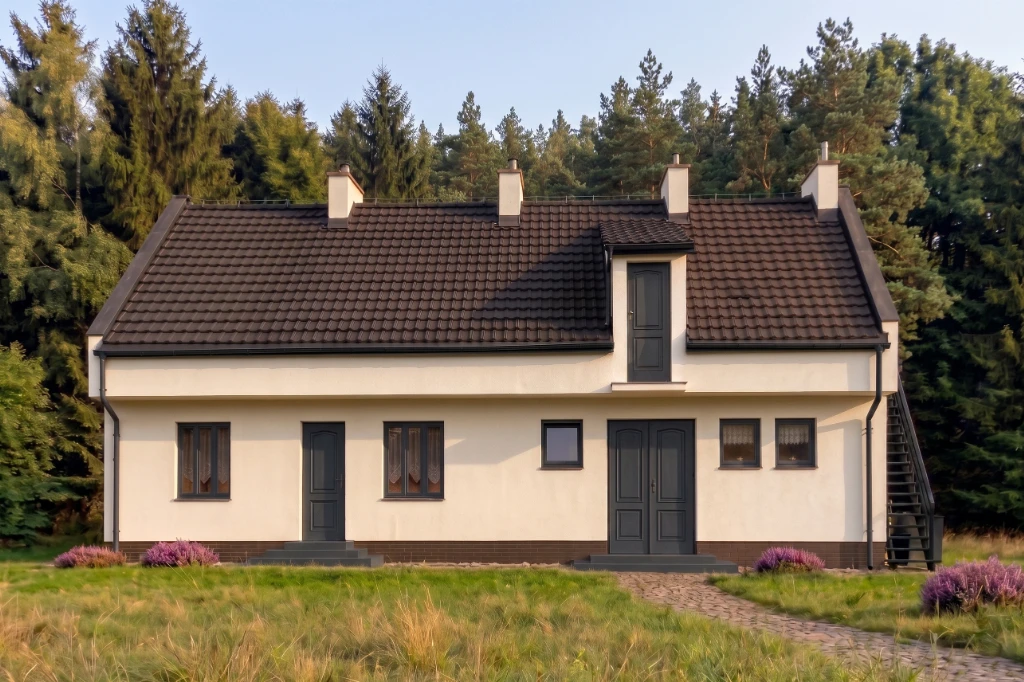

Model



Projekt ZG-19 - model

Bryłę obiektu zaplanowano na prostokącie i przykryto ją dachem dwuspadowym. Niewątpliwe urozmaicenie całości budynku stanowi lekko wysunięta połać dachowa wsparta na gzymsie, tworzącym równocześnie zadaszenie elewacji frontowej. Do głównej formy dokomponowano schody zewnętrzne prowadzące na poddasze, gdzie zaplanowano strych.

Elewacje



Projekt ZG-19 - elewacja

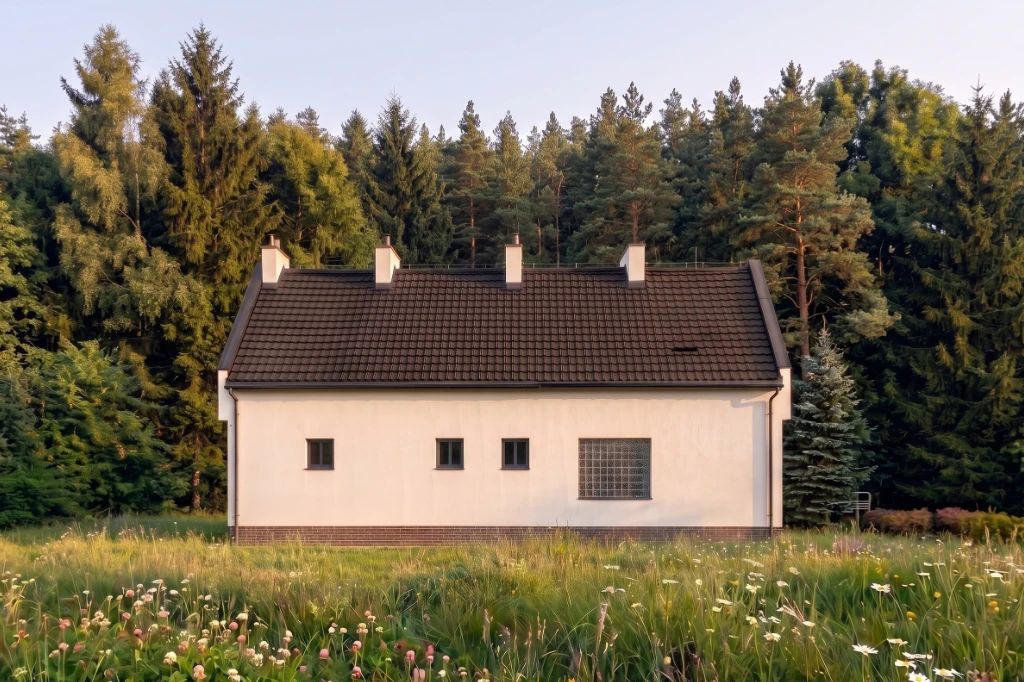

elewacja ogrodowa
Projekt ZG-19 - elewacja
elewacja frontowa
Projekt ZG-19 - elewacja

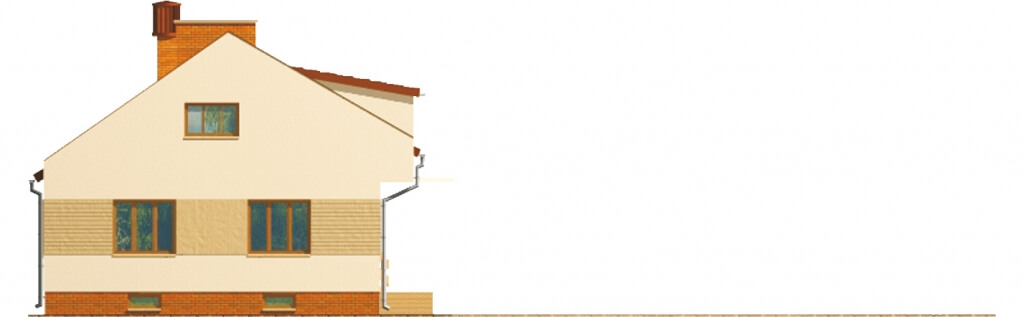

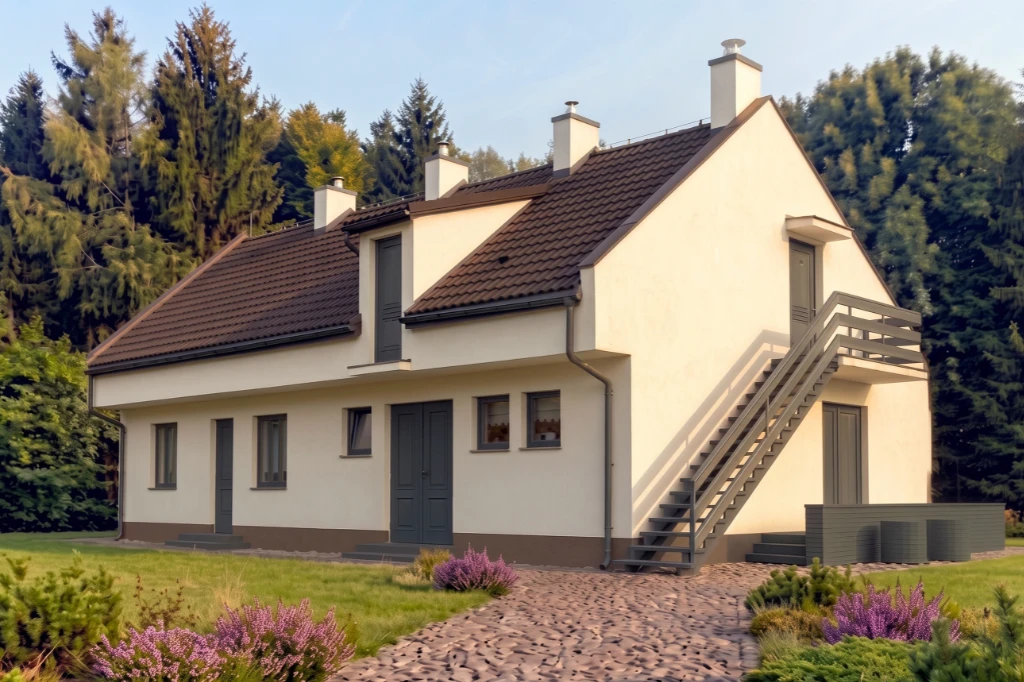

elewacja boczna
Projekt ZG-19 - elewacja

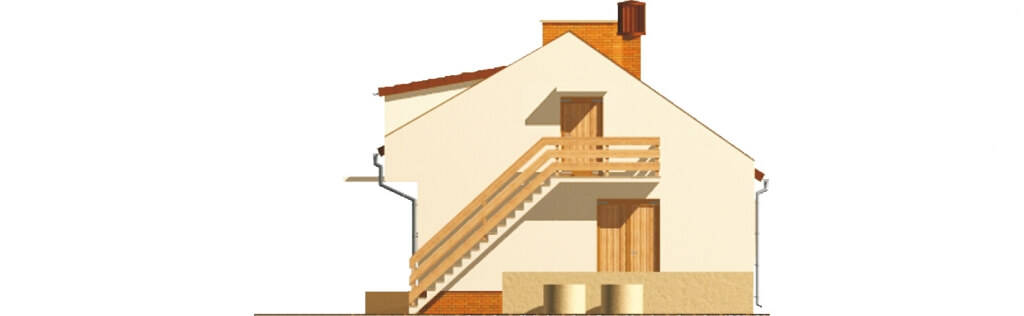

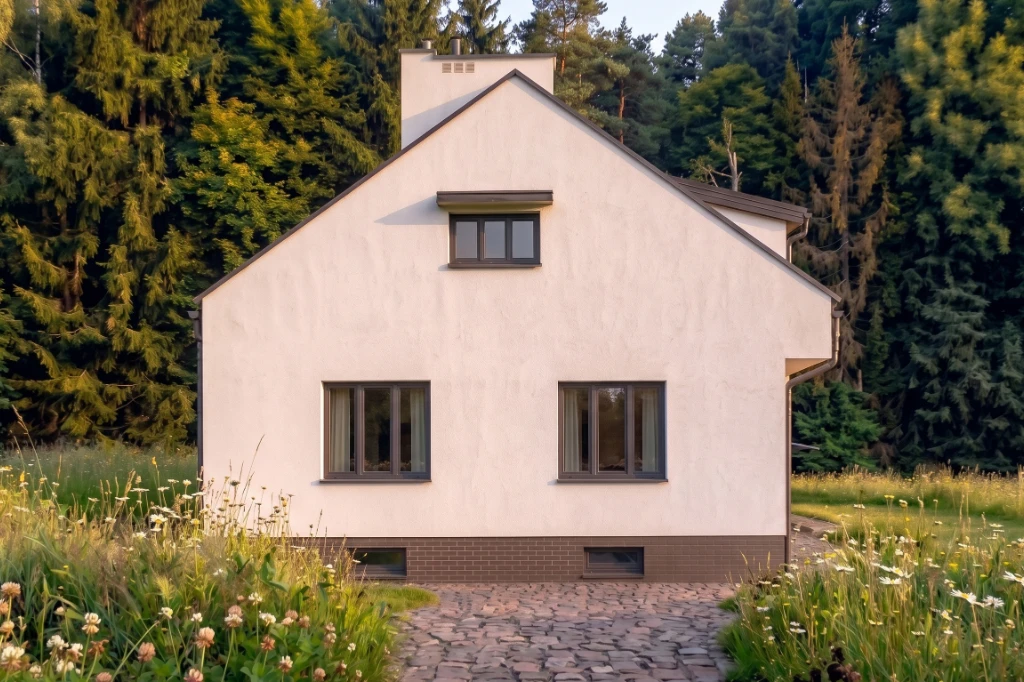

elewacja boczna

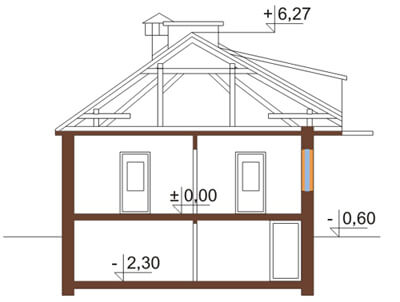

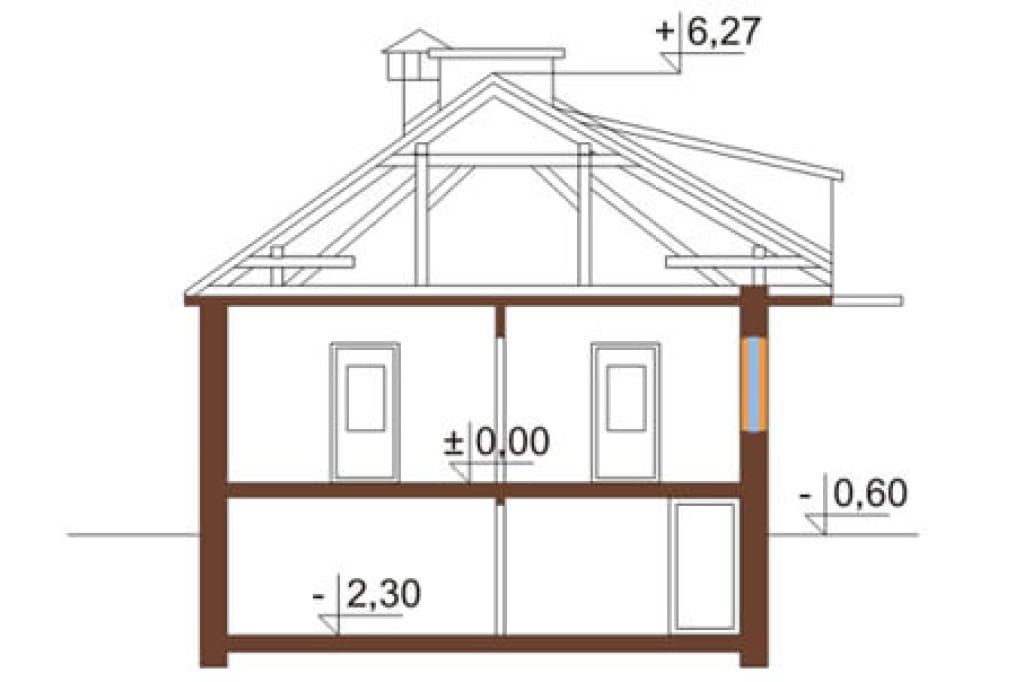

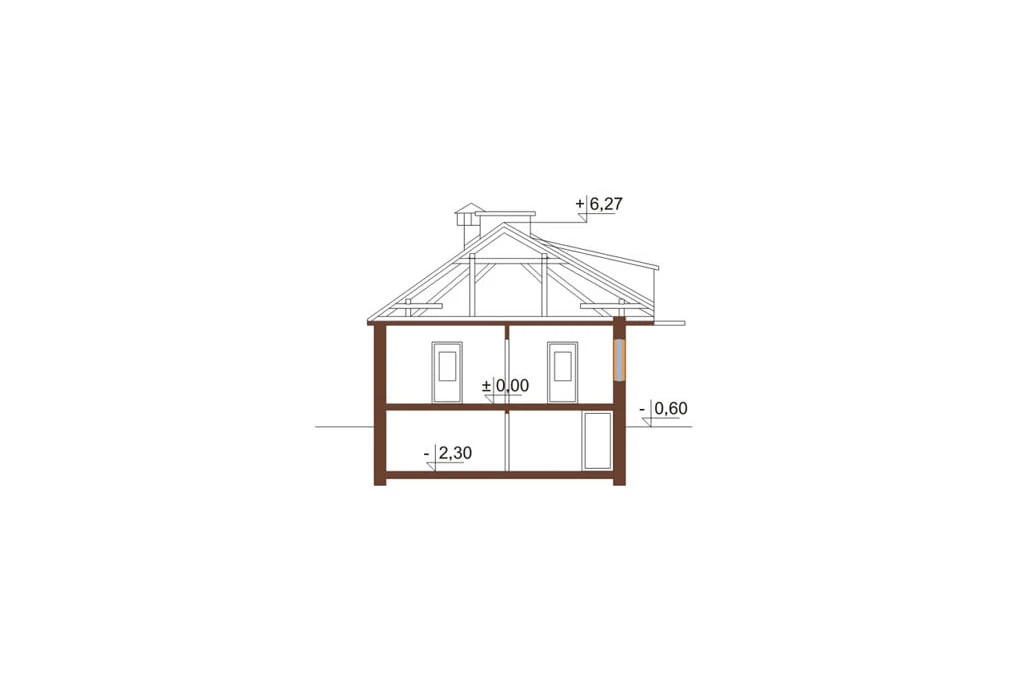

Przekrój



Projekt ZG-19 - przekrój

Częściowe podpiwniczenie oraz zaplanowanie strychu doskonale powiększają całościową powierzchnię budynku. Zaplanowanie w nim strefy mieszkalnej oraz części gospodarczej z pewnością spodoba się osobom, chcącym wybudować obiekt wielofunkcyjny z wyraźnie wyodrębnioną przestrzenią prywatną.

Zadaj pytanie dotyczące tego projektu  kliknij

Budynek inwentarsko-gospodarczy, parterowy, częściowo podpiwniczony z poddaszem użytkowym, wykonany w technologii tradycyjnej. Kąt nachylenia dachu wynosi 35°. Program: część mieszkalna - piwnica, 3 pokoje, kuchnia; część inwentarska: obora, parnik.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 159.20 m²
Powierzchnia użytkowa: 235.20 m²
Kubatura: 595.00 m³
Szerokość działki: 17.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 3
Liczba pomieszczeń: 11
Kąt nachylenia dachu: 35°
Pokój na parterze: Nie
Wysokość budynku: 6.87 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: częściowo podpiwniczony
Poddasze: strych
Typ: gospodarcze, projekt budynku usługowego, projekt obory
Technologia: tradycyjna

Architekt: Bogdan Stajszczyk
CENA 3 EGZ. PROJEKTU 1 050 PLN KUP
