Projekt

ZG-11

Kod: ZG-11
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
Projekt budynku gospodarczego dla rolników lub zakładów produkcyjnych. Bardzo duża powierzchnia użytkowa - ponad 200m2 - pozwoli na umieszczenie w nim wszystkich pomieszczeń potrzebnych do lepszej organizacji pracy. Bryła budynku jest dodatkowo bardzo prosta, co stanowi atut ekonomiczny, a przy tym subtelna, doskonale wpisująca się w krajobraz. Dodatkowo pomieszczenie to jest bardzo słoneczne i znakomicie doświetlone, dzięki czemu praca w nim będzie należała do przyjemniejszych i z pewnością bardziej efektywnych.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

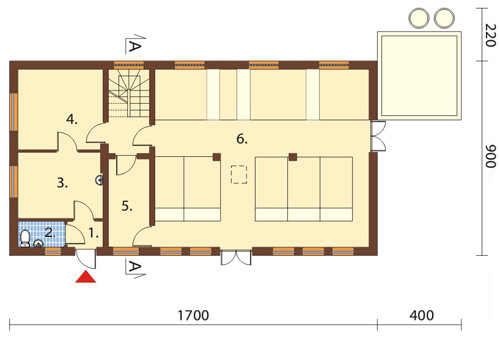

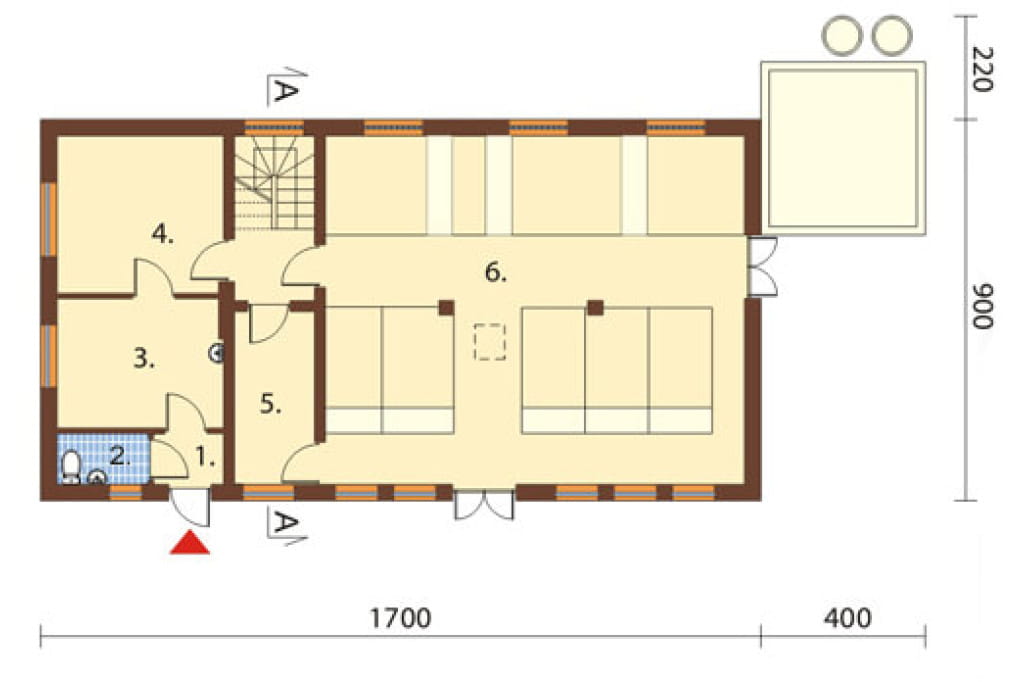

Rzut parteru



Projekt ZG-11 - rzut

1. KOMUNIKACJA 2,0 m²

2. WC 2,6 m²

3. POMIESZCZENIE GOSPODARCZE 12,1 m²

4. POMIESZCZENIE GOSPODARCZE 14,7 m²

5. POMIESZCZENIE MAGAZYNOWE 7,9 m²

6. OBORA 82,5 m²

Na parterze wyodrębniono kilka stref mogących pełnić funkcję magazynów, pomieszczeń gospodarczych lub innych w zależności od potrzeb. Znajduje się tu również obszerna obora z osobnym wejściem oraz toaleta poprawiającą komfort użytkowania.

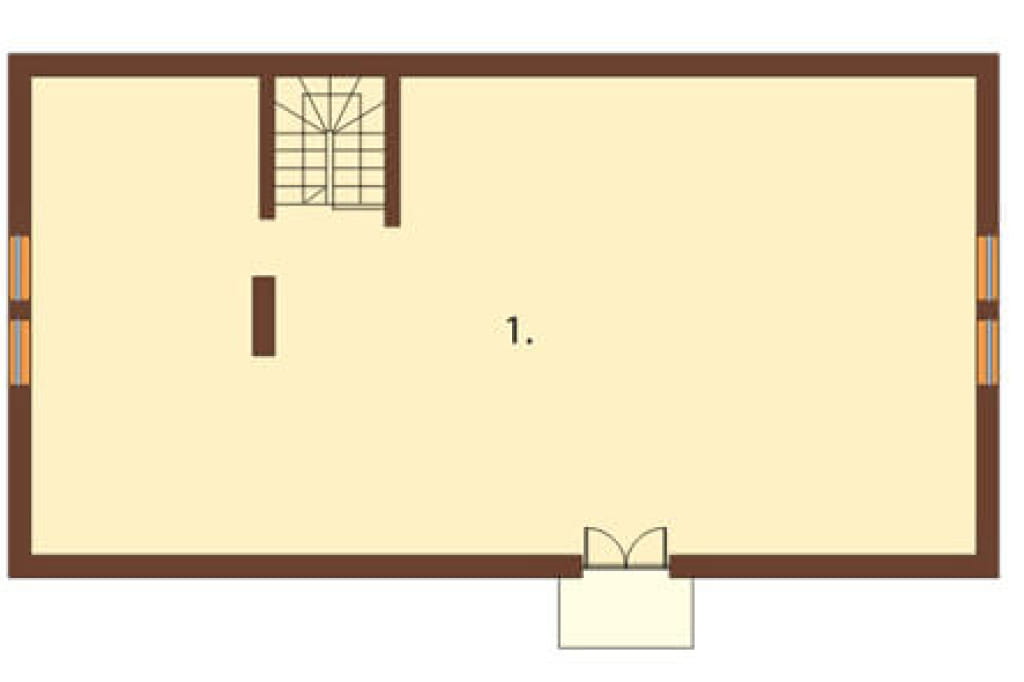

Rzut poddasza



Projekt ZG-11 - rzut

1. STRYCH 89,0 m²

Strych należy do przestrzeni otwartych. Można tu jednak wyodrębnić kilka pomieszczeń służących jako dodatkowe magazyny. Połączenie ze strychem jest umożliwione poprzez stworzenie wewnętrznych schodów zabiegowych.

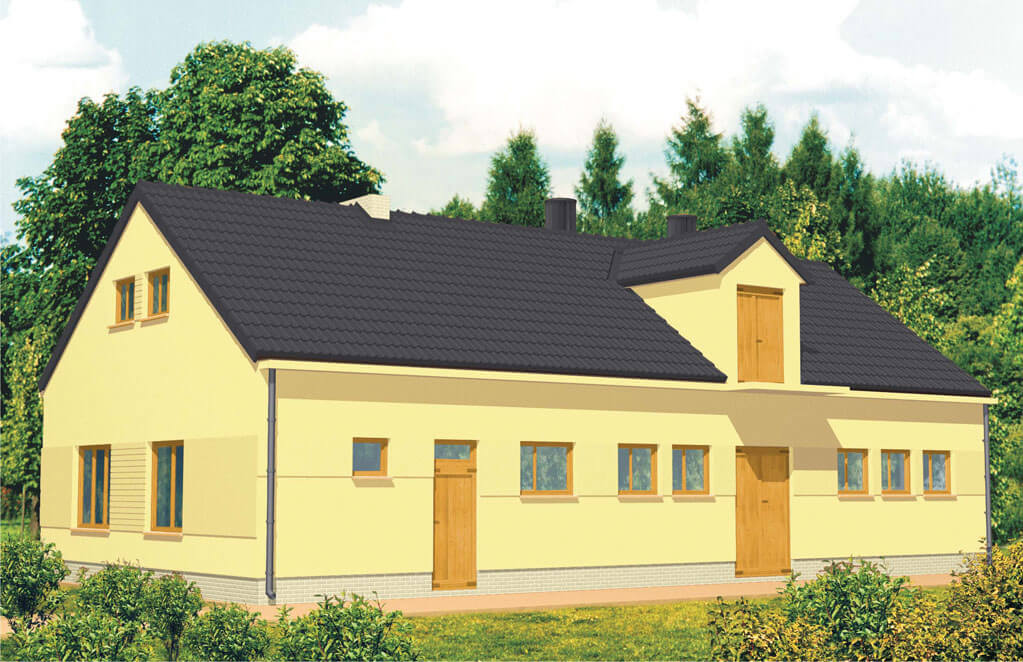

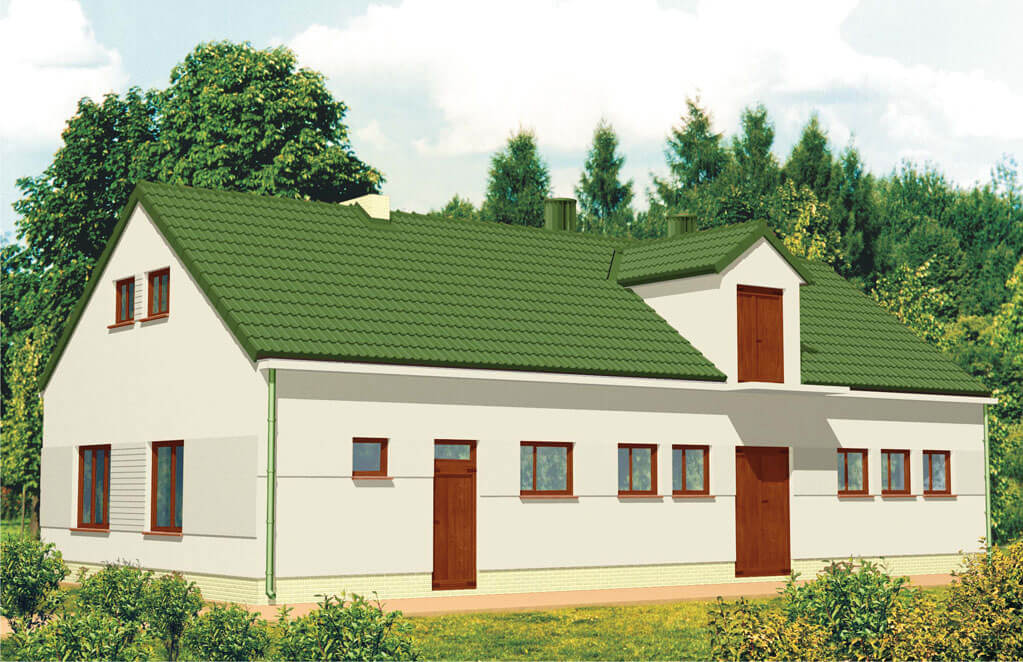

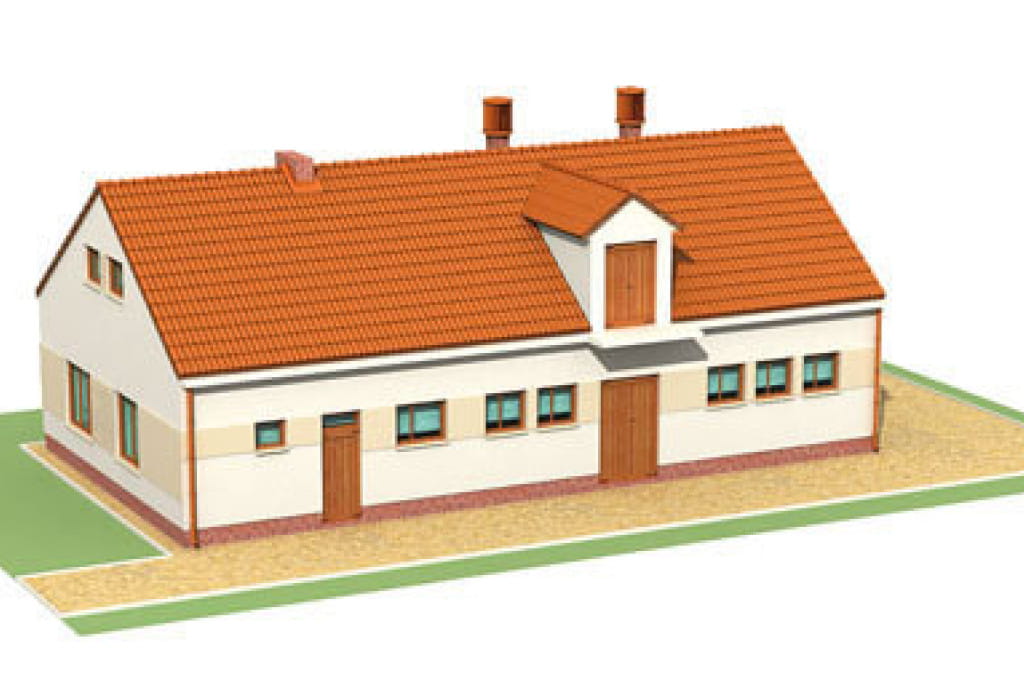

Model

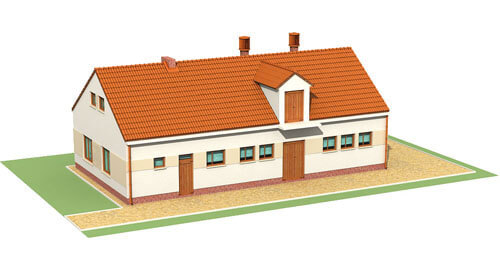

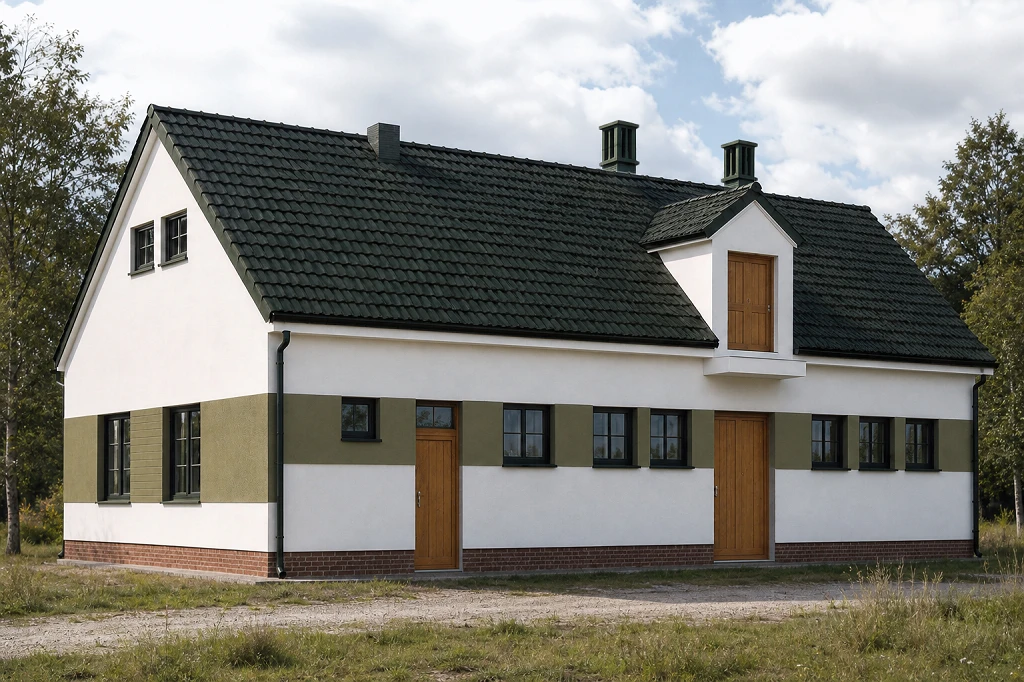

Projekt ZG-11 - model Forma budynku została stworzona z prostopadłościanu przekrytego dachem dwuspadowym bez wysunięcia poza obrys obiektu. Należy więc do brył stosunkowo zwartych, a zarazem nieprzytłaczających całego otoczenia. Element urozmaicający stanowi lukarna w elewacji frontowej, która umożliwia dodatkowo komunikację ze strychem znajdującym się na poddaszu założenia.

Elewacje

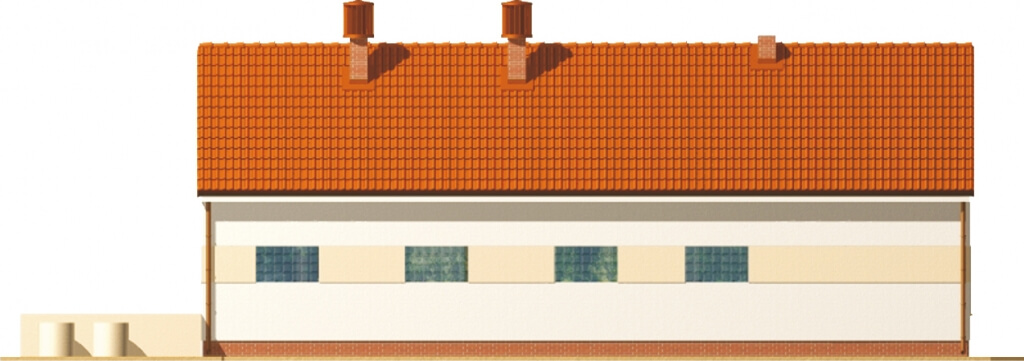

Projekt ZG-11 - elewacja

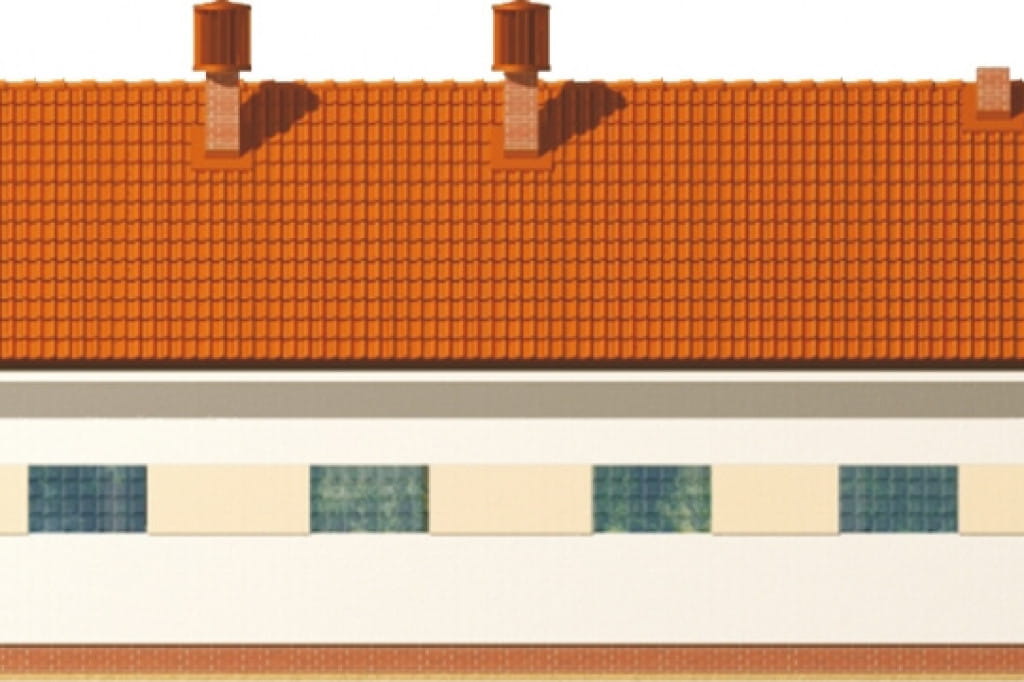

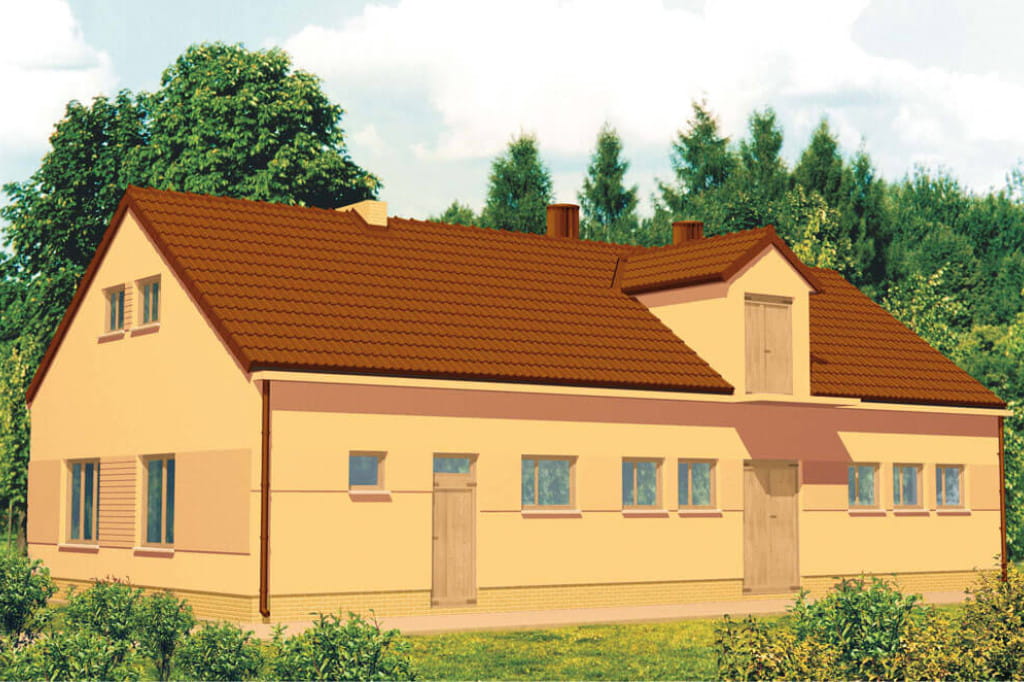

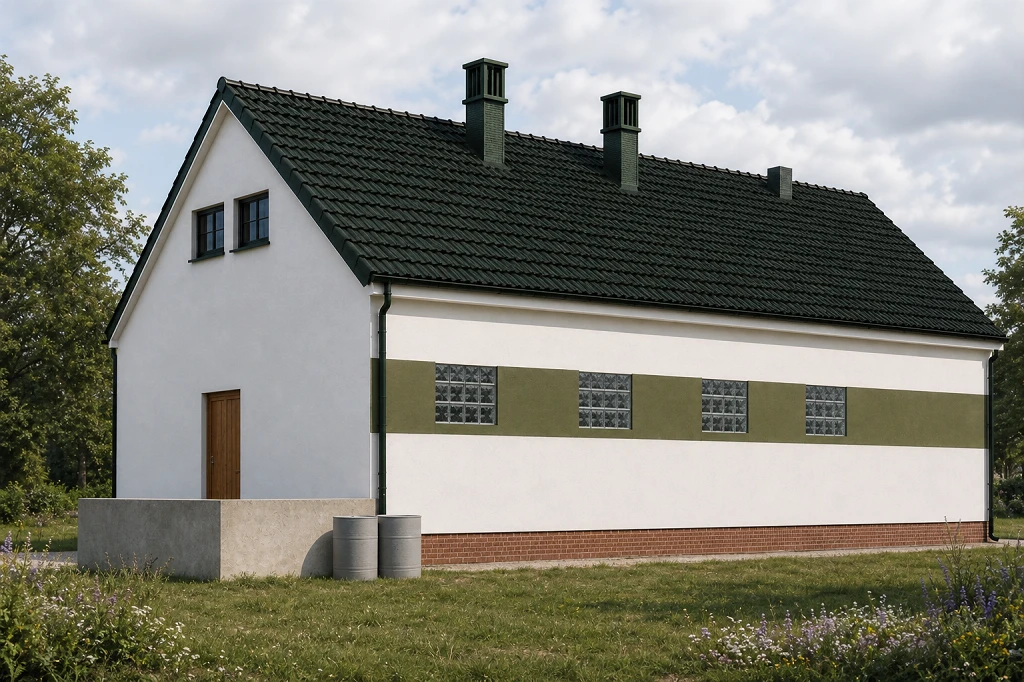

elewacja ogrodowa
Projekt ZG-11 - elewacja

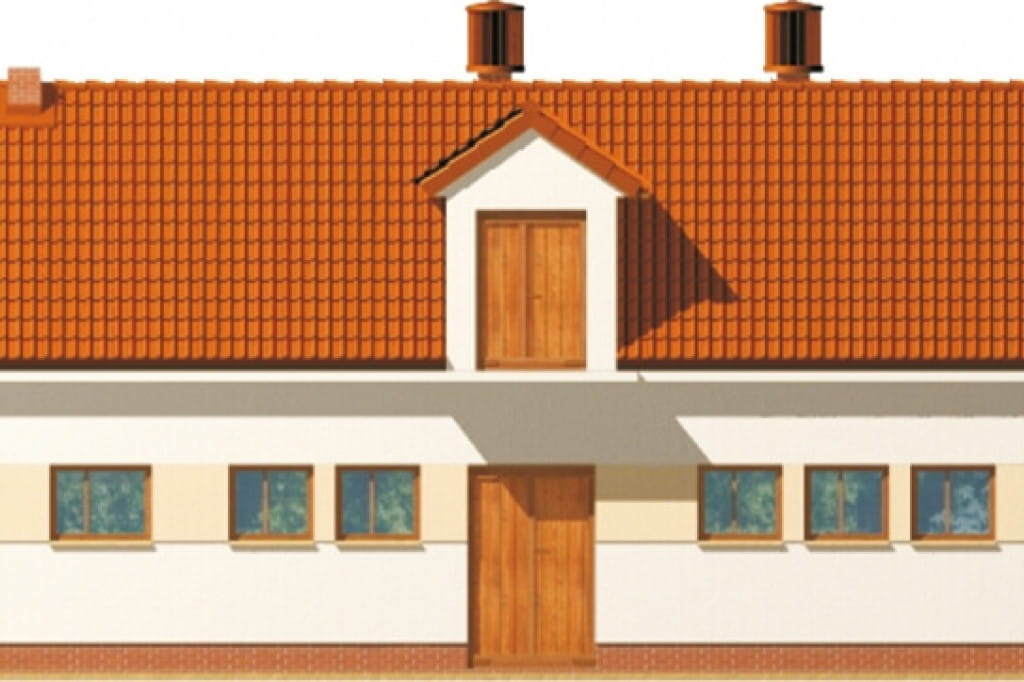

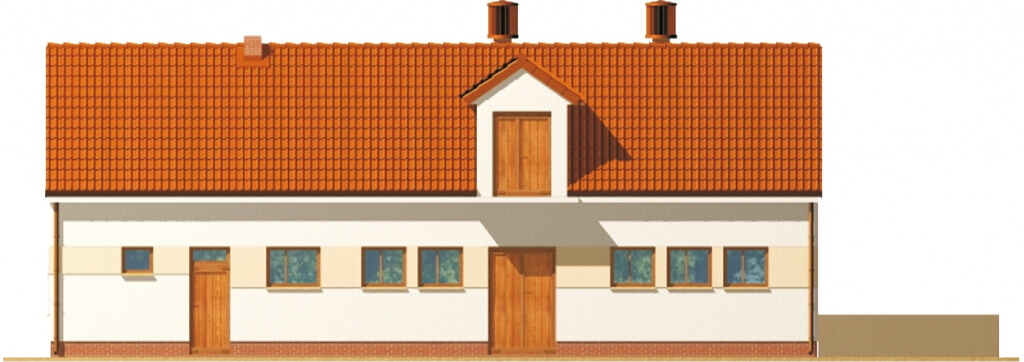

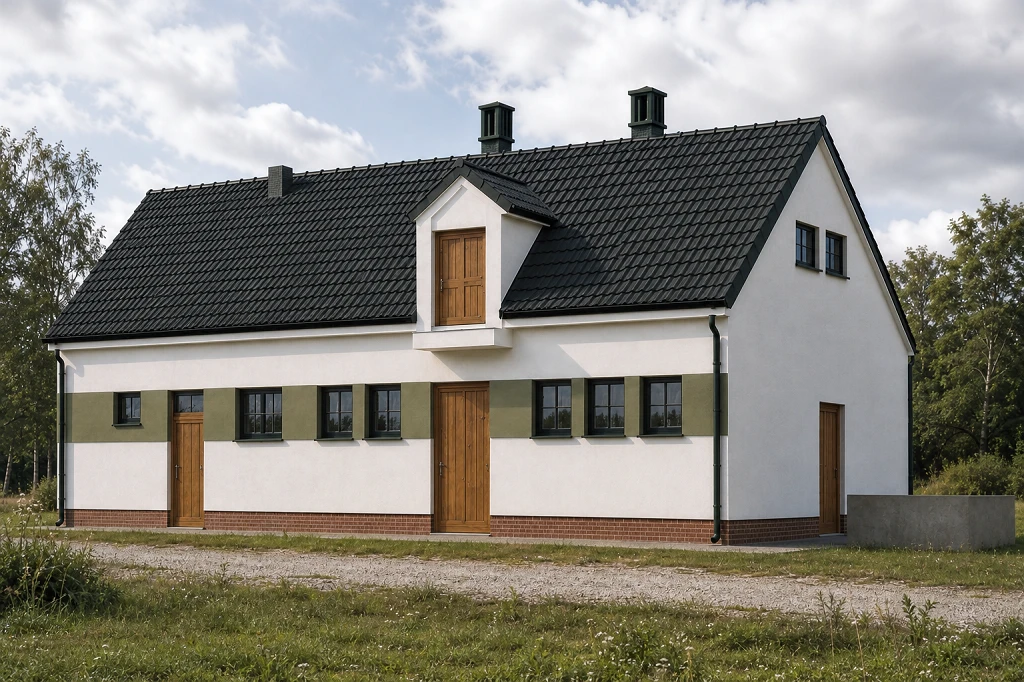

elewacja frontowa

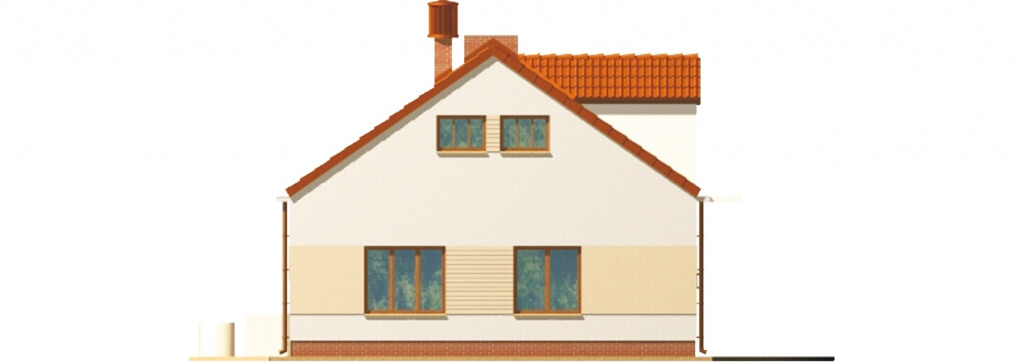

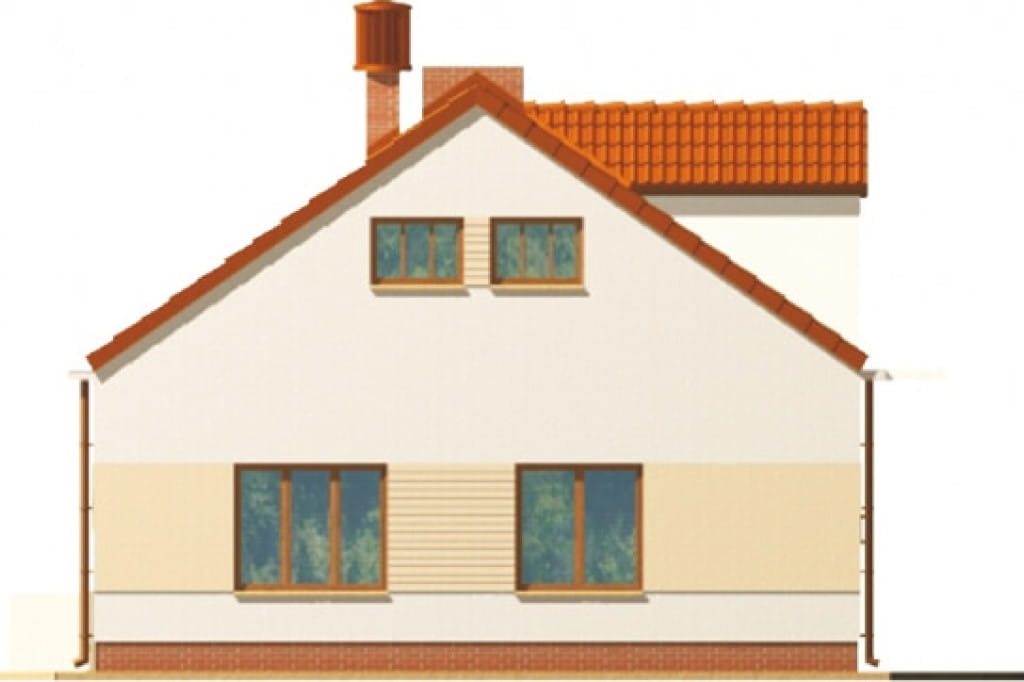

Projekt ZG-11 - elewacja

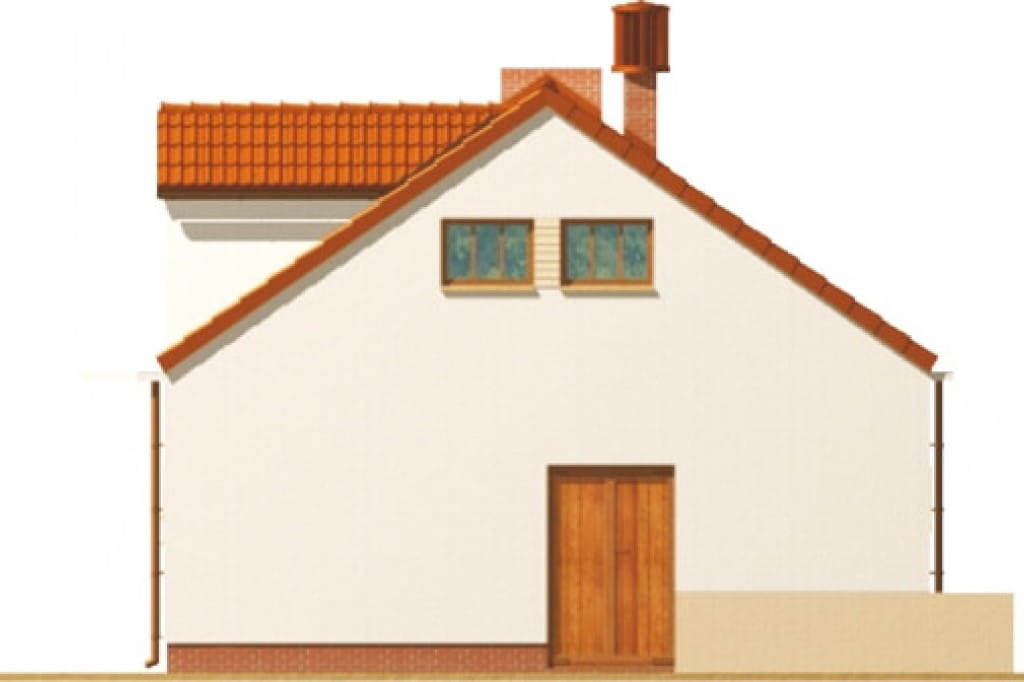

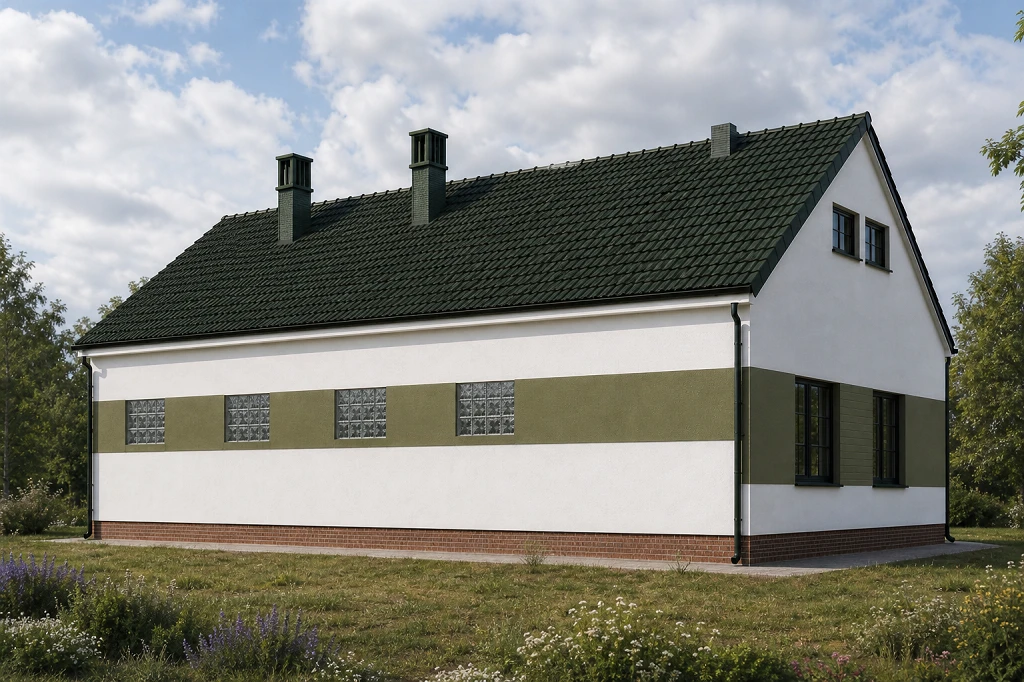

elewacja boczna

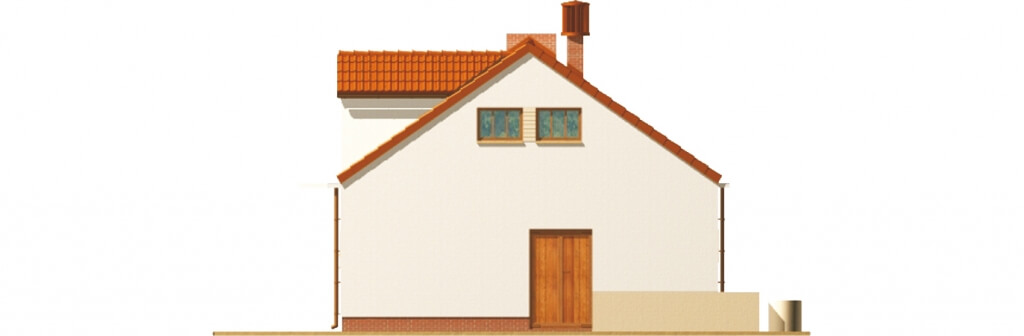

Projekt ZG-11 - elewacja
elewacja boczna

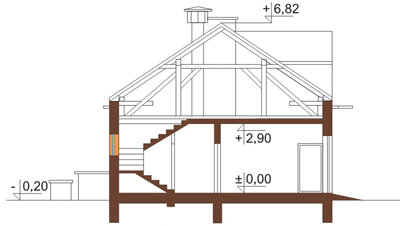

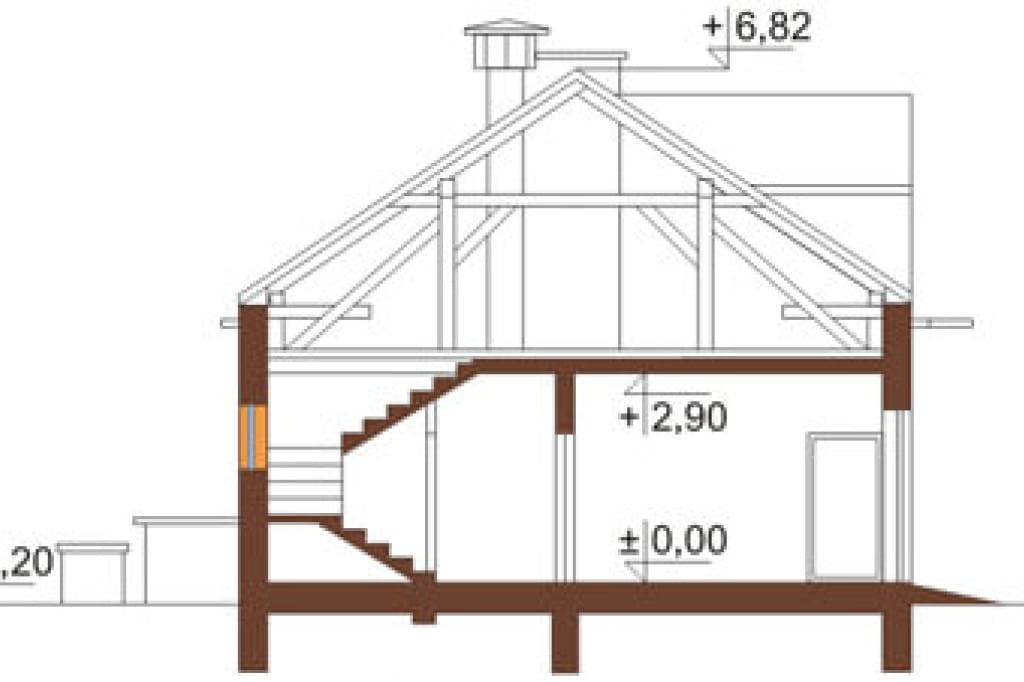

Przekrój



Projekt ZG-11 - przekrój
Budynek ze strychem o bardzo dużej powierzchni z pewnością spodoba się osobom szukającym rozwiązania bardzo funkcjonalnego, utrzymanego w tradycyjnym charakterze. Dach dwuspadowy i prosta bryła pozwolą dodatkowo na sprawnie postępującą realizację.
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku inwentarsko-gospodarczego, parterowy nie podpiwniczony, wykonany w technologii tradycyjnej. Kąt nachylenia dachu wynosi 34°. Program: obora, chlew, 2 pomieszczenia gospodarcze.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 153.00 m²
Powierzchnia użytkowa: 210.80 m²
Kubatura: 634.00 m³
Szerokość działki: 18.50 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 7
Pokój na parterze: Nie
Wysokość budynku: 7.02 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: strych
Typ: gospodarcze, dla rolnika, projekt stodoły, projekt budynku gospodarczego, projekt obory
Technologia: tradycyjna

Architekt: Bogdan Stajszczyk
CENA 3 EGZ. PROJEKTU 650 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
