Projekt

ZG-09
Kod: ZG-09
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
CENA 3 EGZ. PROJEKTU 650 PLN
KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 70.40 m²
Projekt budynku inwentarsko-garażowego z maksymalnym wykorzystaniem przestrzeni dzięki zaplanowaniu częściowego podpiwniczenia i strychu na poddaszu. Doskonale sprawdzi się w krajobrazie wiejskim jako obiekt wspomagający pracę gospodarstwa rolnego. Jest przy tym niezwykle funkcjonalny i pozwala na organizację zarówno stodoły, garażu oraz obory i chlewni. Minimalistyczny charakter pozwoli na dopasowanie się budynku do każdego otoczenia.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

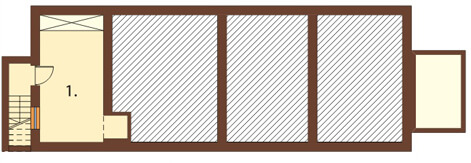

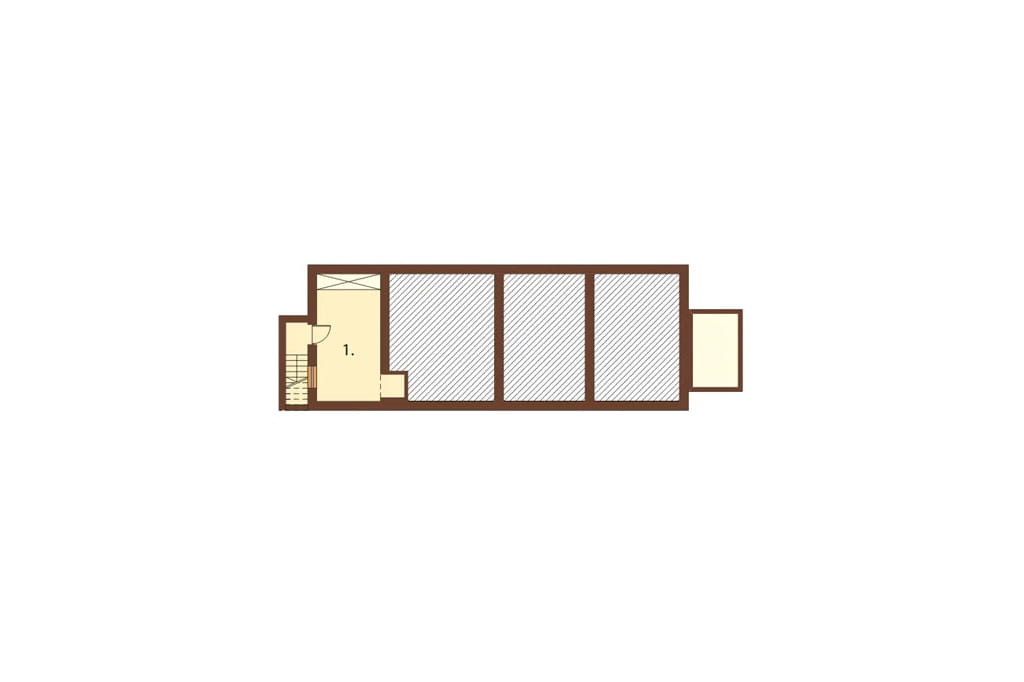

Rzut piwnicy



Projekt ZG-09 - rzut

1. PIWNICA 16,5 m² W częściowym podpiwniczeniu zaplanowano pomieszczenie gospodarcze. Można tu składować przedmioty wymagające niższej temperatury lub inne - w zależności od potrzeb.

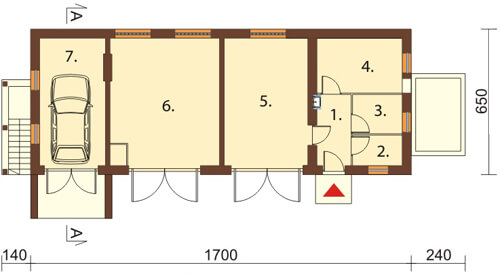

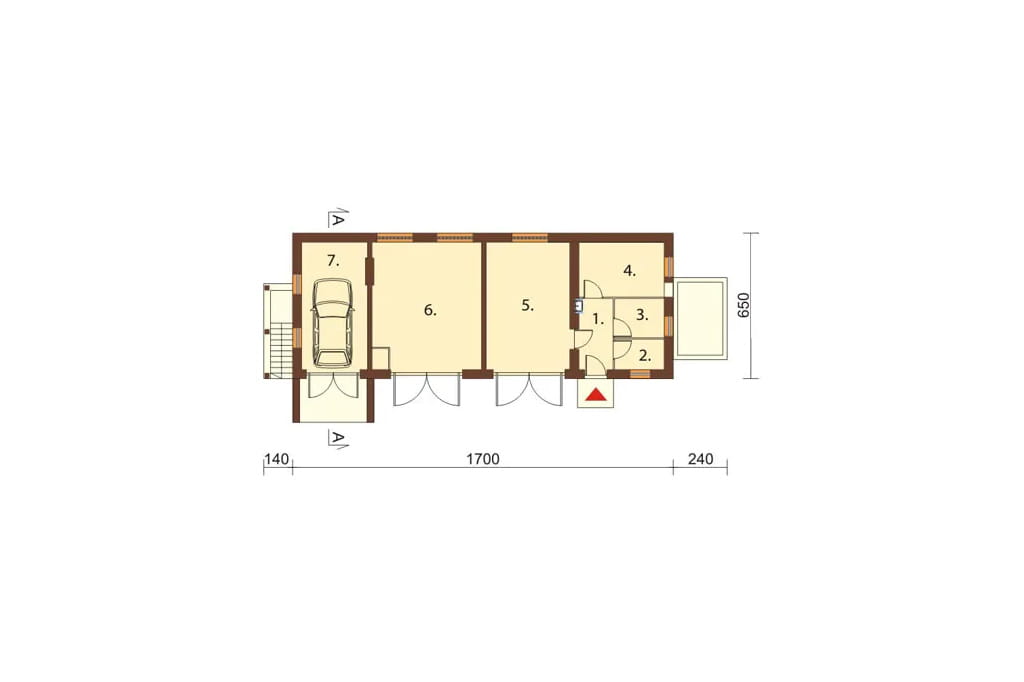

Rzut parteru



Projekt ZG-09 - rzut

1. PRZEDSIONEK 4,5 m²

2. KURNIK 3,0 m²

3. CHLEWIK 4,1 m²

4. OBORA 8,3 m²

5. BOISKO 22,4 m²

6. SKŁAD NARZĘDZI ROLNICZYCH 28,1 m²

7. GARAŻ 18,3 m² Na parterze strefy są od siebie oddzielone w wyraźny sposób. Znajduje się tu garaż, skład narzędzi, boisko oraz strefa na inwentarz żywy.

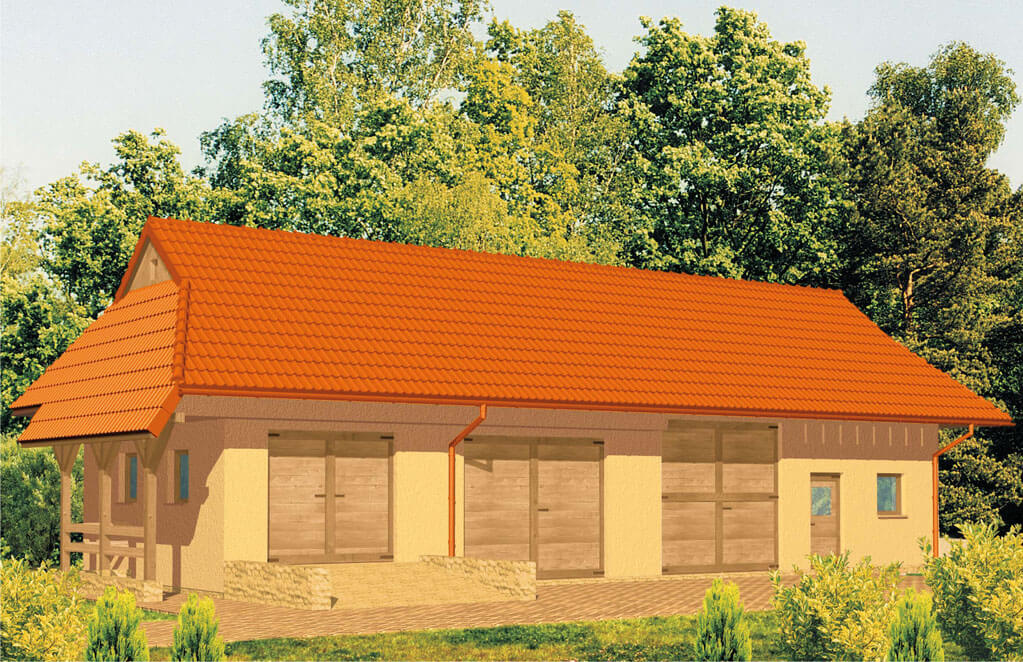

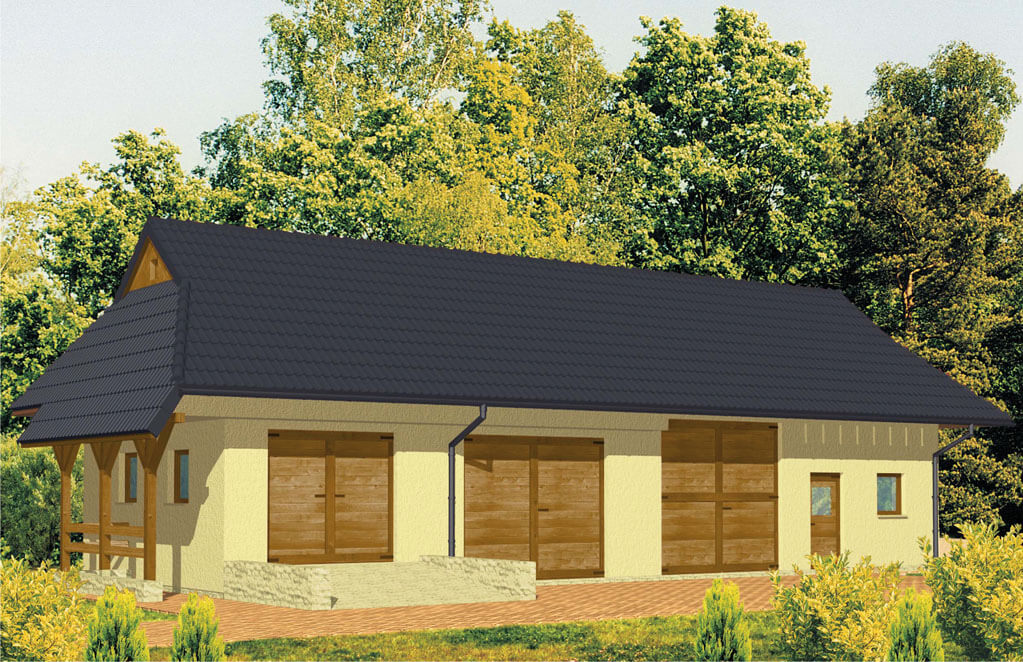

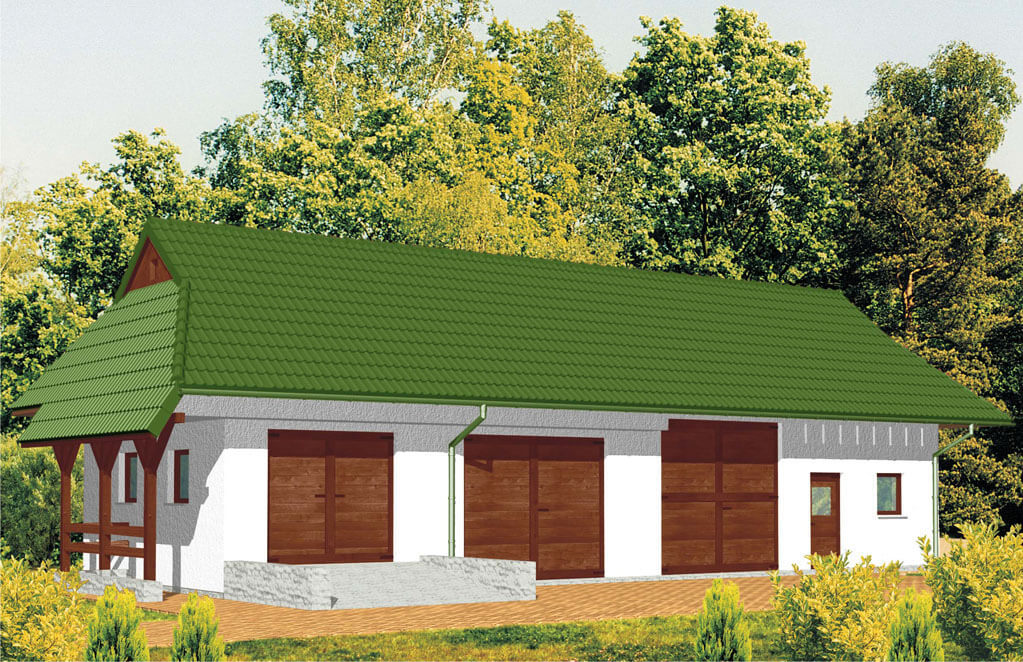

Model



Projekt ZG-09 - model Bryła budynku jest wydłużona i pozwoli na wpisanie się w przestrzeń w sąsiedztwie domu jednorodzinnego. Formę urozmaica dach naczółkowy, który stanowi znakomitą alternatywę dla zwykłego dachu dwuspadowego. Niewątpliwym atutem jest doświetlenie wnętrza światłem naturalnym, co polepszy warunki panujące w tej strefie.

Elewacje



Projekt ZG-09 - elewacja

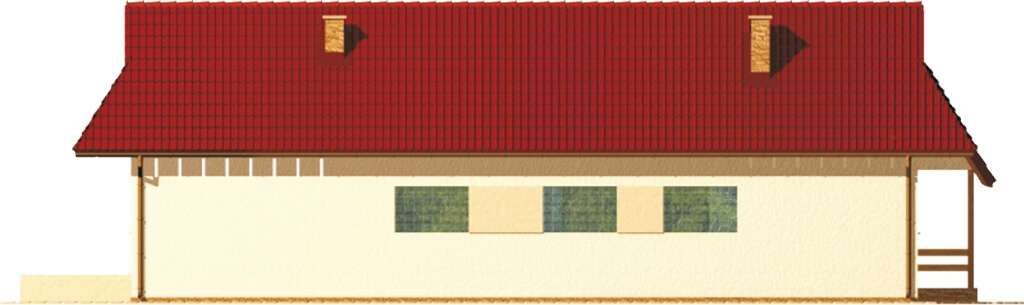

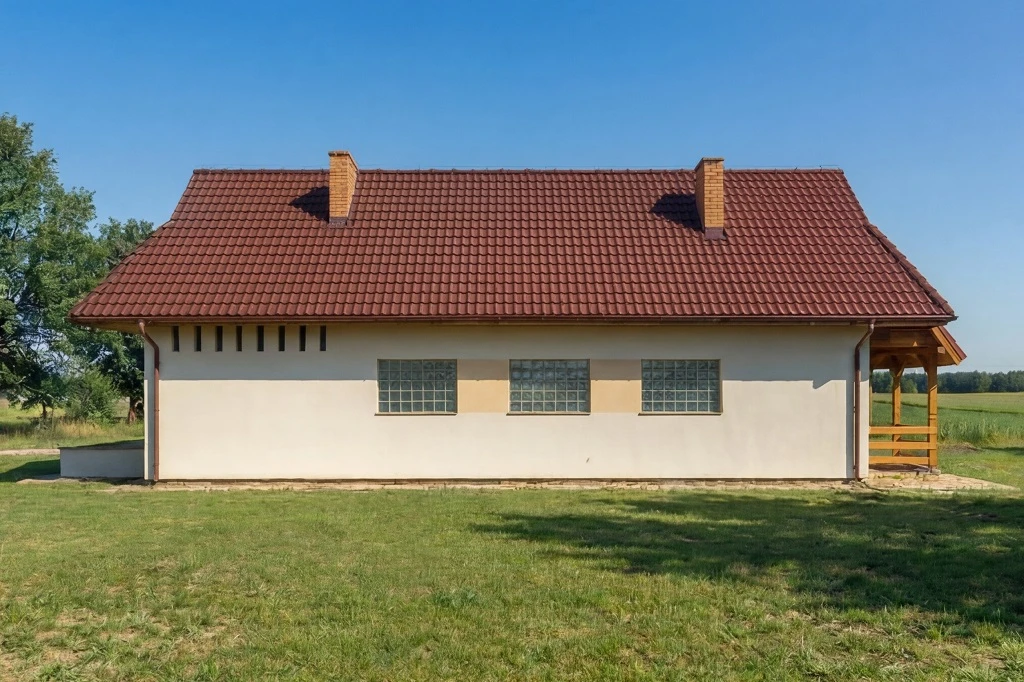

elewacja ogrodowa
Projekt ZG-09 - elewacja

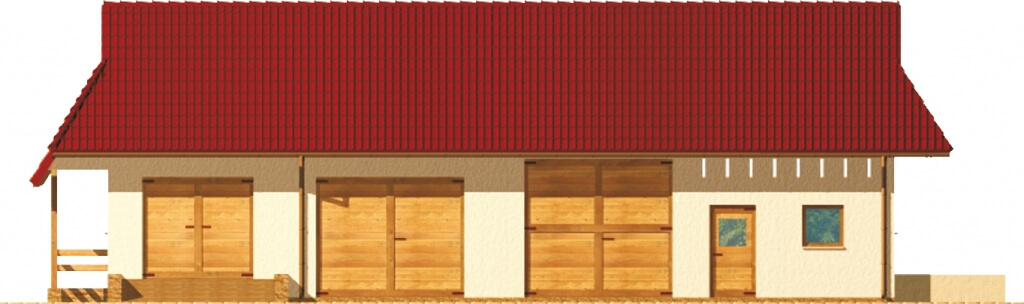

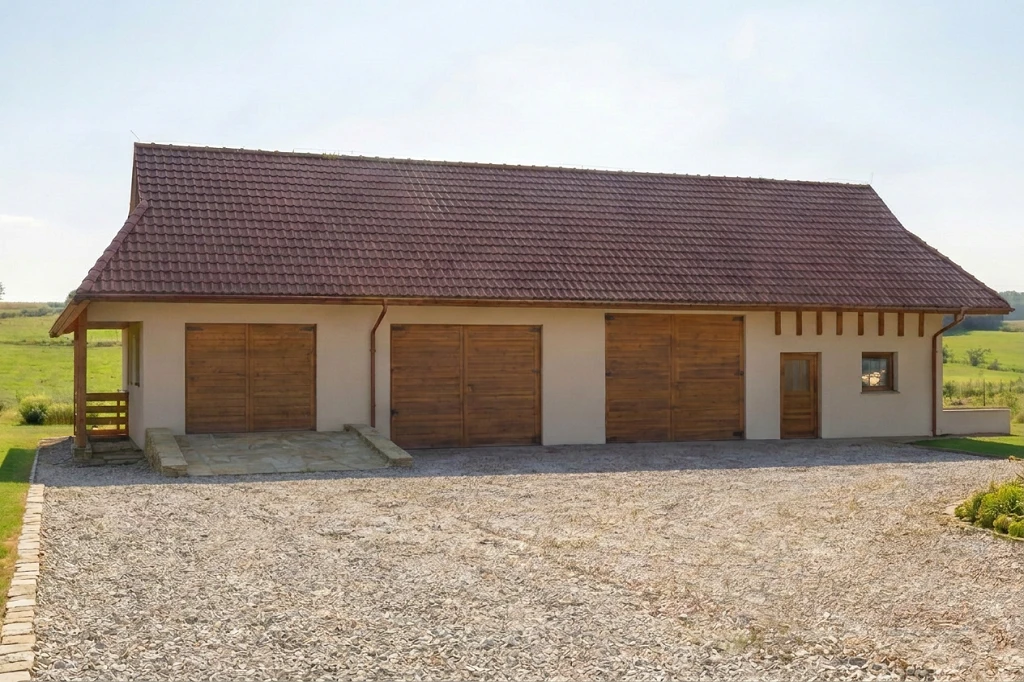

elewacja frontowa
Projekt ZG-09 - elewacja

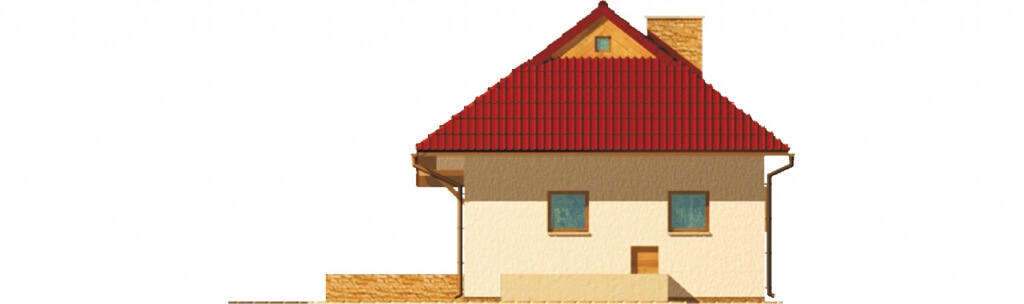

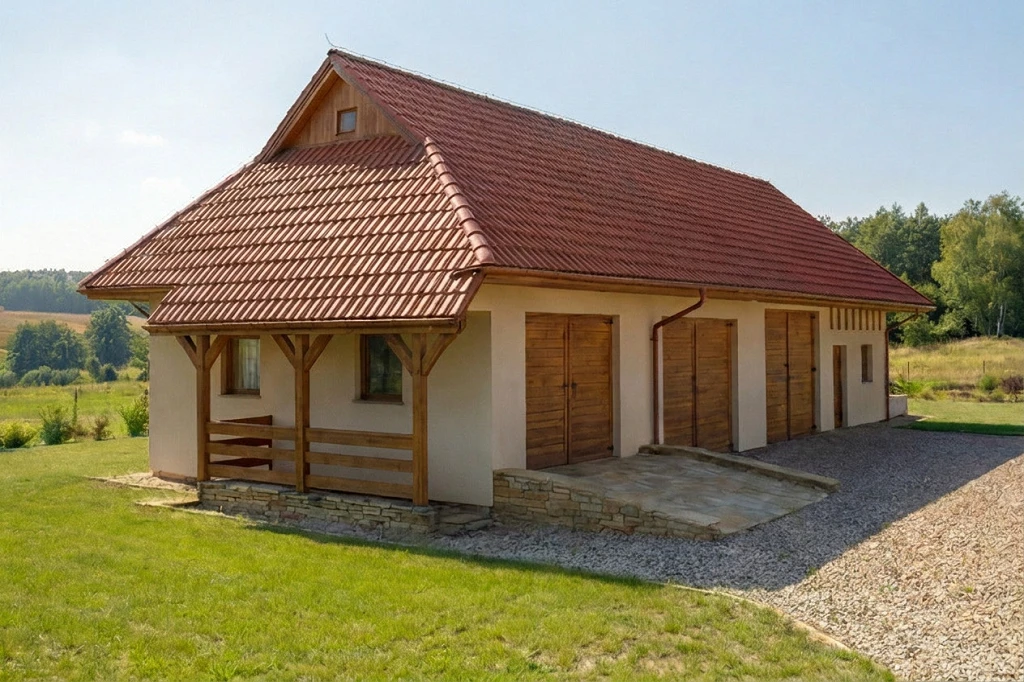

elewacja boczna
Projekt ZG-09 - elewacja

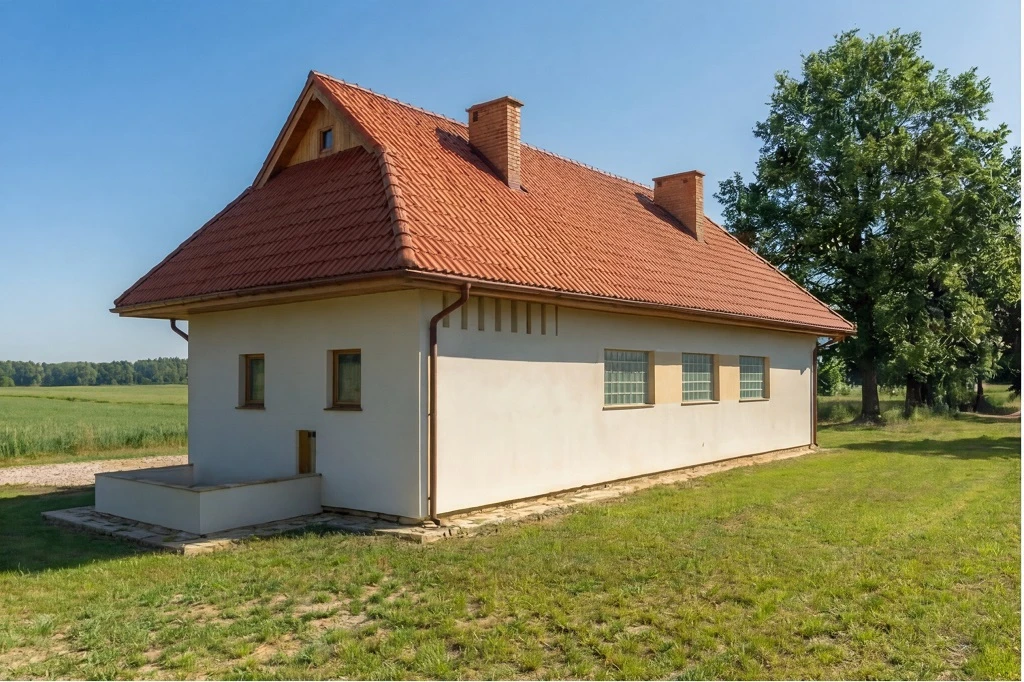

elewacja boczna

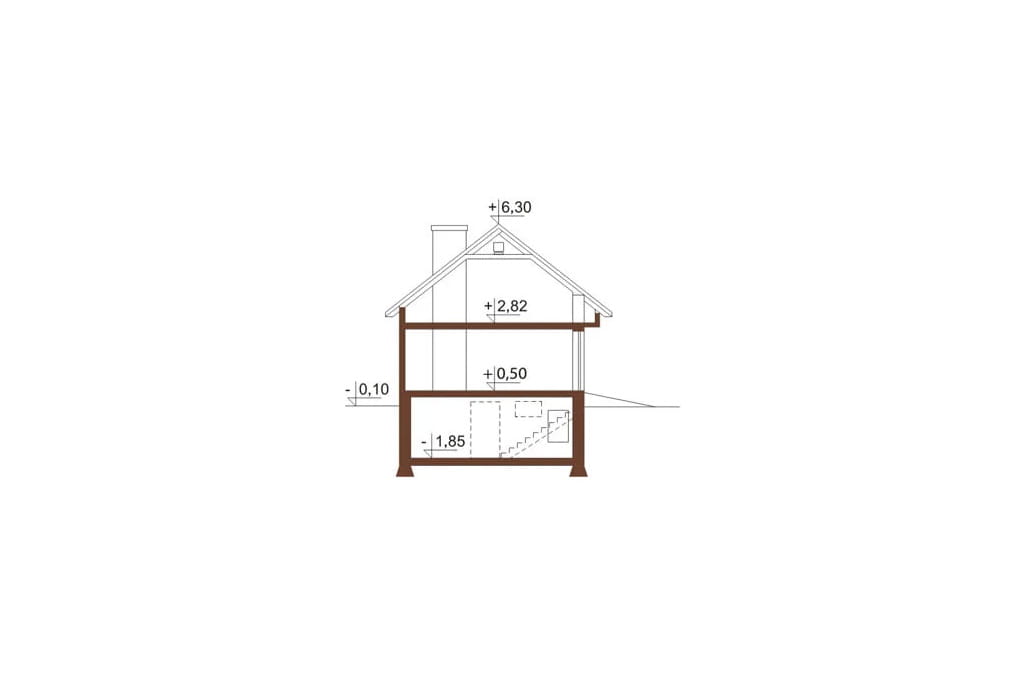

Przekrój



Projekt ZG-09 - przekrój
Budynek posiadający podpiwniczenie oraz strych pozwoli na lepszą organizację przestrzeni oraz bardziej komfortowe użytkowanie wnętrz. Konstrukcja budynku nie jest skomplikowana dzięki czemu realizacja będzie szybsza i mniej kosztowna.
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku inwentarsko - garażowego, parterowy, częściowo podpiwniczony, ze strychem, całość wykonana w technologii tradycyjnej. Kąt nachylenia dachu wynosi 38°. Program: kurnik, boisko, chlew, obora, skład narzędzi rolniczych, garaż.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 109.60 m²
Powierzchnia użytkowa: 105.20 m²
Kubatura: 464.00 m³
Szerokość działki: 14.50 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 8
Kąt nachylenia dachu: 38°
Pokój na parterze: Nie
Wysokość budynku: 6.4 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem
Piwnica: częściowo podpiwniczony
Poddasze: poddasze nieużytkowe
Typ: gospodarczo-garażowe, gospodarcze, projekt stodoły, projekt budynku gospodarczego, projekt garażu, projekt obory, projekt kurnika
Technologia: tradycyjna

Architekt: Teresa Jakubowska
CENA 3 EGZ. PROJEKTU 650 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
