Projekt budynku gospodarczego o funkcji z przeznaczeniem pod chlewnię, oborę lub stodołę. Wyróżnia się na tle innych obiektów ciekawie ukształtowaną połacią dachową, która nie jest symetryczna w stosunku do osi kalenicy. Częściowe podpiwniczenie i możliwość użytkowania strychu powiększa dodatkowo przestrzeń użytkową. Obiekt w tej wersji projektu posiada ponad 250m2 i z pewnością pozwoli na zagospodarowanie powierzchni w sposób optymalny i dostosowany do potrzeb użytkowników.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

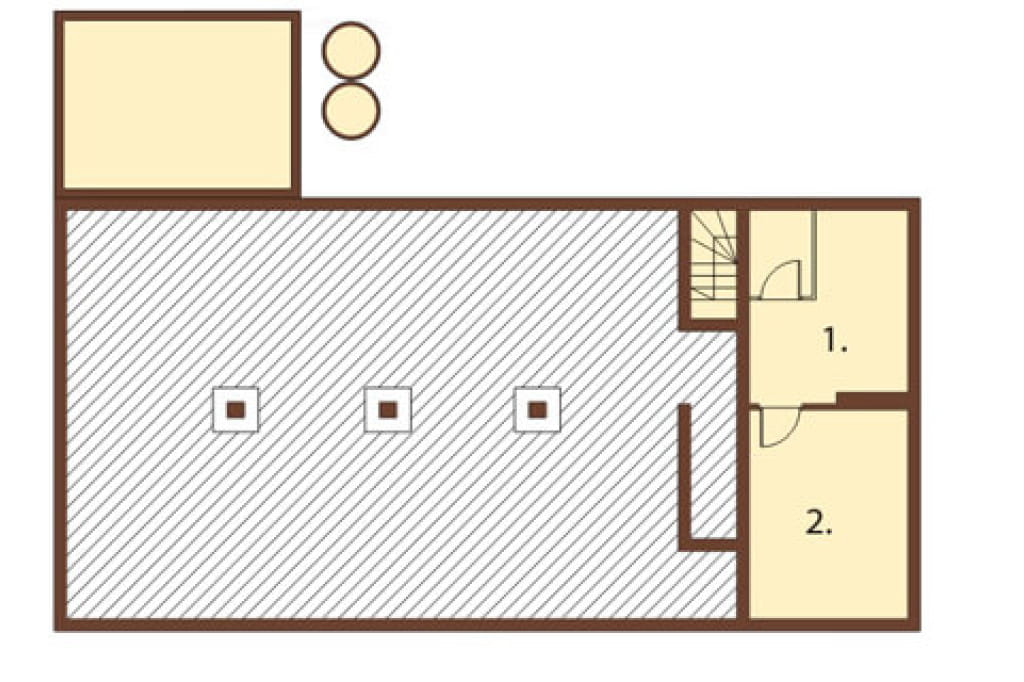

Rzut piwnicy



Projekt ZG-08 - rzut

1. PIWNICA 13,0 m²

2. PIWNICA 14,1m²

W częściowym podpiwniczeniu zaplanowano dwie piwnice. Są one od siebie oddzielone i idealnie nadają się do składowania przedmiotów np. wymagających chłodniejszej temperatury lub zacienienia.

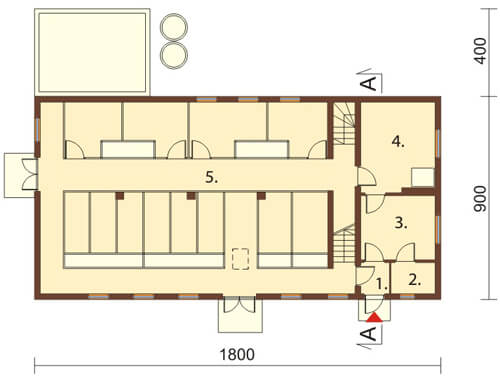

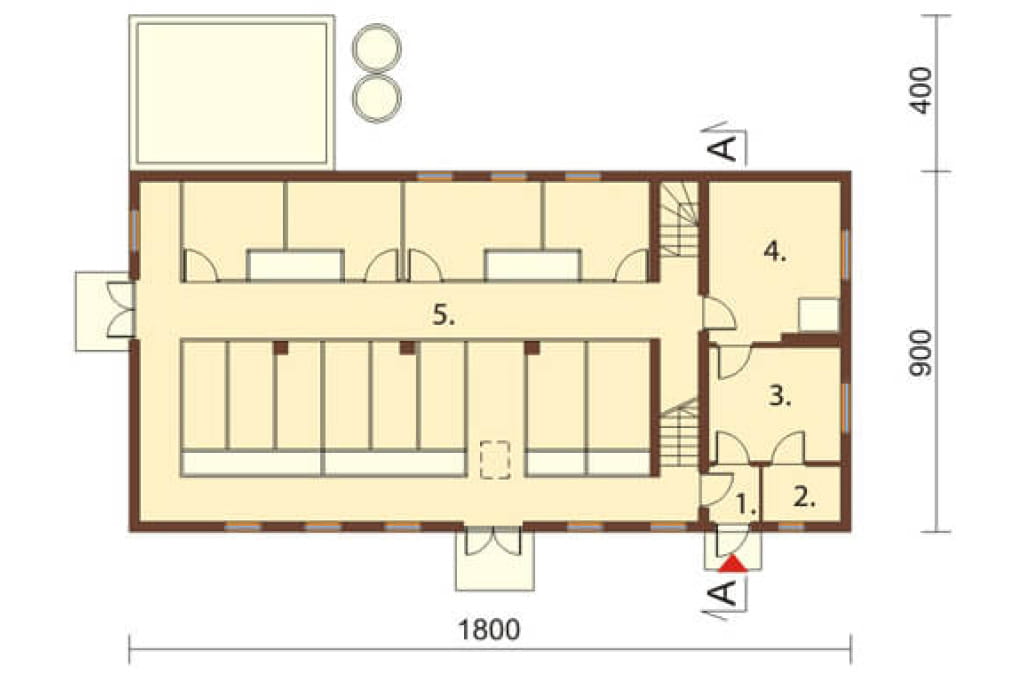

Rzut parteru



Projekt ZG-08 - rzut

1. PRZEDSIONEK 1,7 m²

2. MAGAZYN 2,7 m²

3. PASZARNIA 9,4 m²

4. PARNIK 13,0 m²

5. OBORA + CHLEW 114,2 m²

Na parterze, tuż przy wejściu zaplanowano magazyn , paszarnię oraz parnik. Strefa ta łączy się z przestronną oborą z wydzielonymi stanowiskami. Pomieszczenia te można jednak kształtować w sposób swobodny.

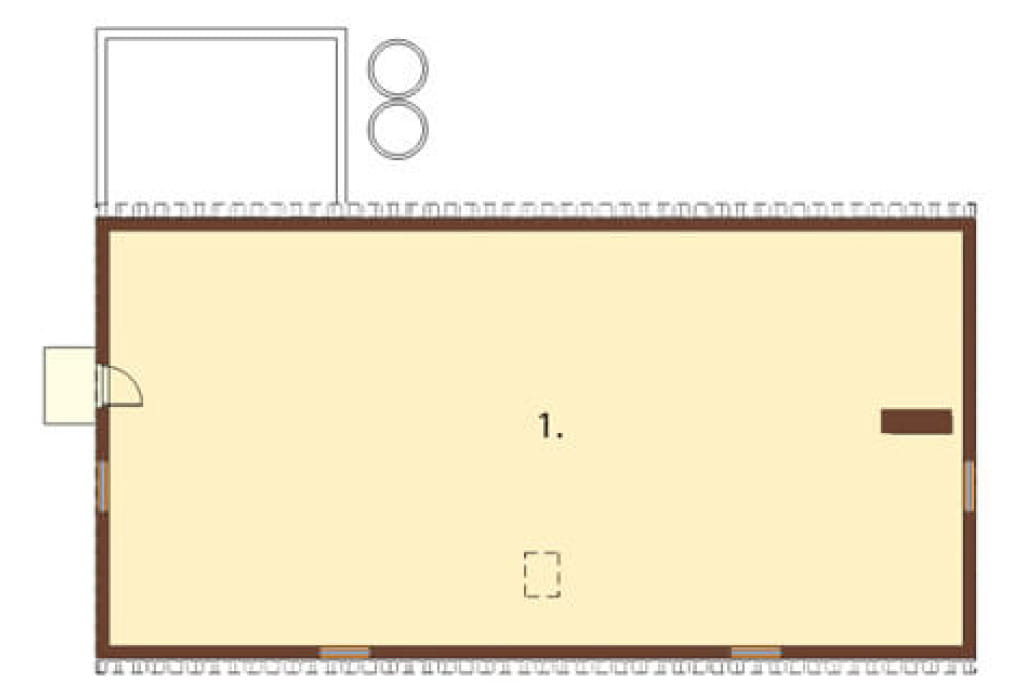

Rzut poddasza



Projekt ZG-08 - rzut

1. STRYCH 86,0 m²

Strych stanowi pomieszczenie otwarte i można go zagospodarować w indywidualny sposób. Dzięki temu przestrzeń ta może zostać doskonale dopasowana do potrzeb poszczególnych osób.

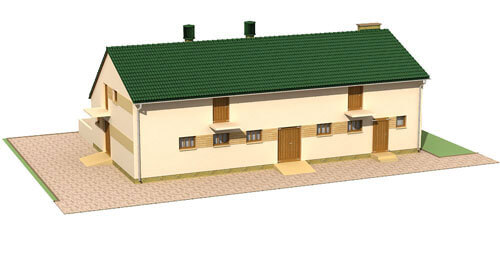

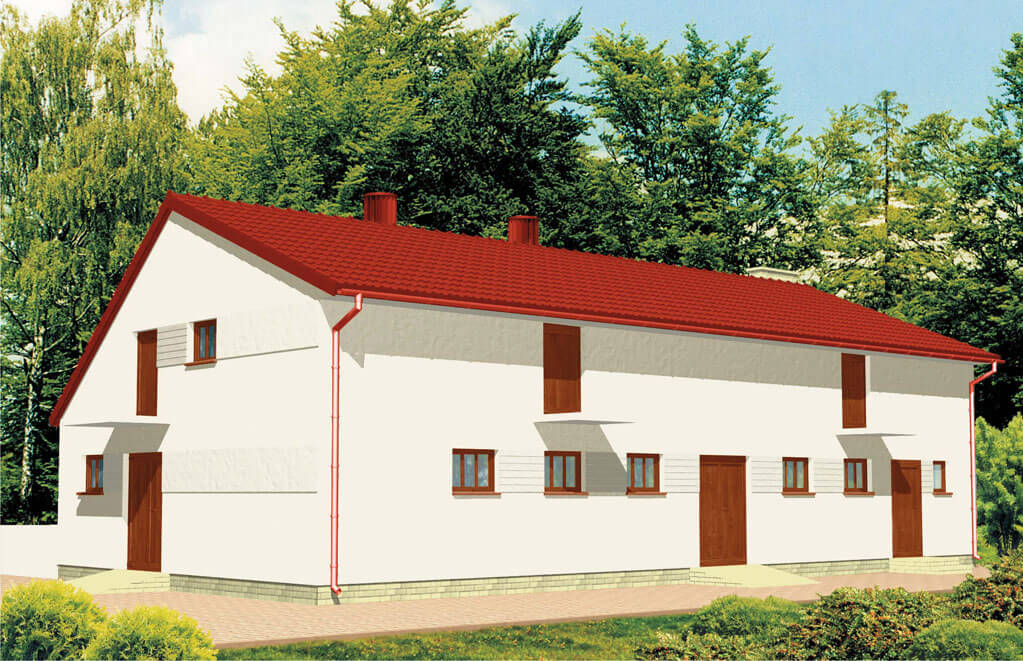

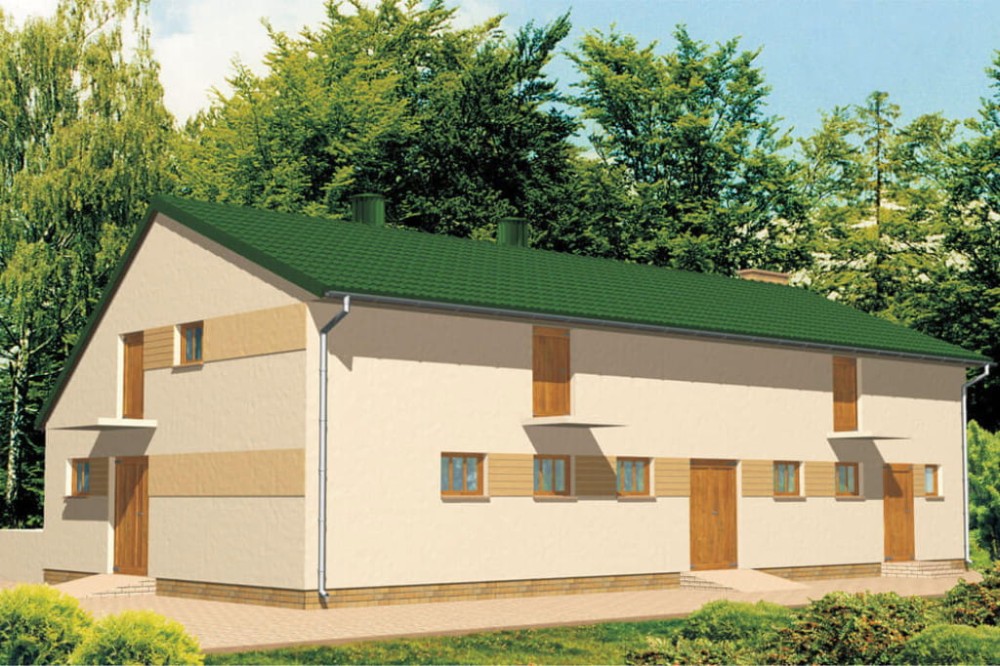

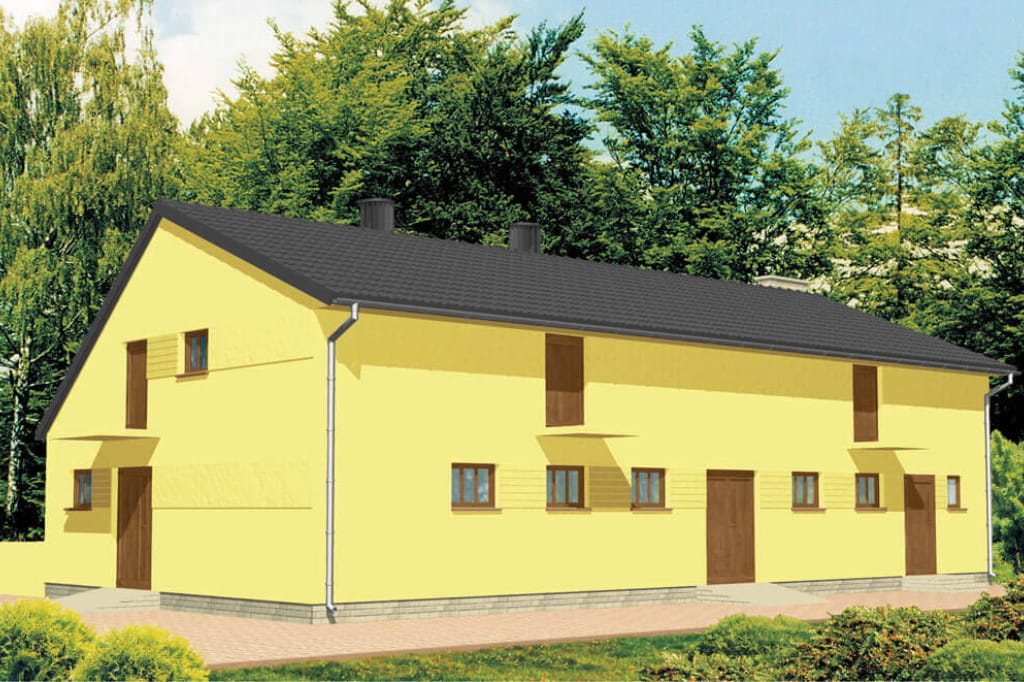

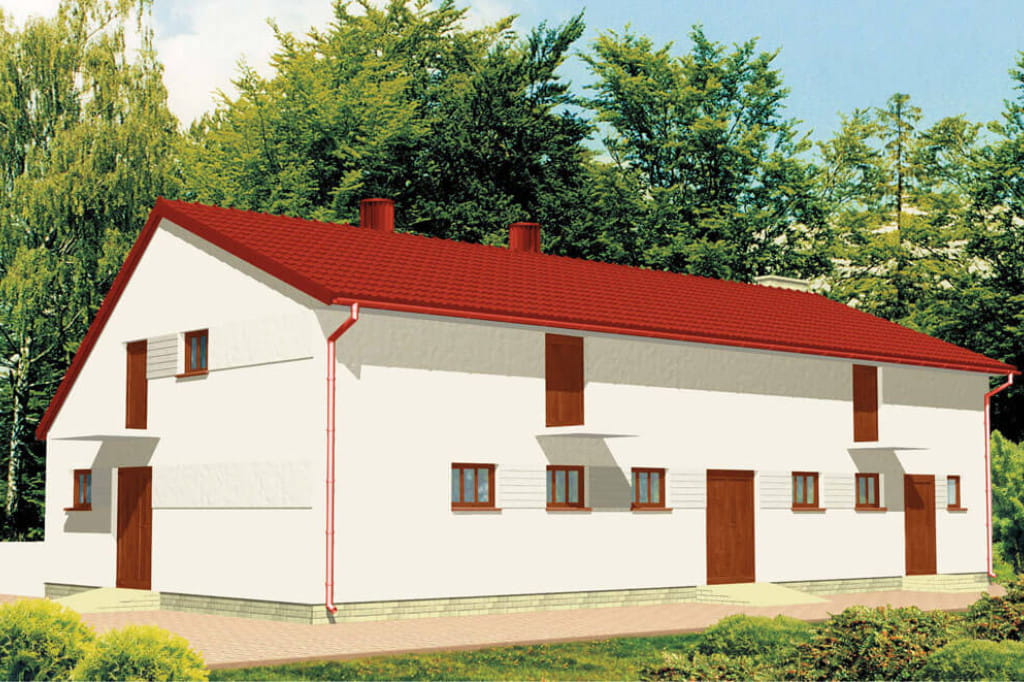

Model



Projekt ZG-08 - model Bryła budynku została zaplanowana na kształcie prostokąta, jest więc dość wydłużona. Asymetryczna połać dachowa pozwala na urozmaicenie całego obiektu i doskonale przełamuje tradycyjną tendencję do budowy symetrycznie ukształtowanych dachów dwuspadowych. Ponadto bogata kolorystyka pozwoli na dostosowanie jej ostatecznego wyglądu do otaczających ją budynków.

Elewacje



Projekt ZG-08 - elewacja

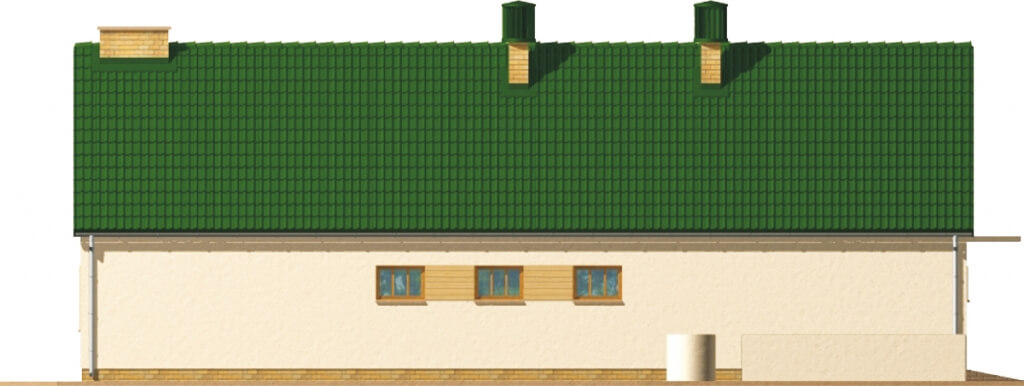

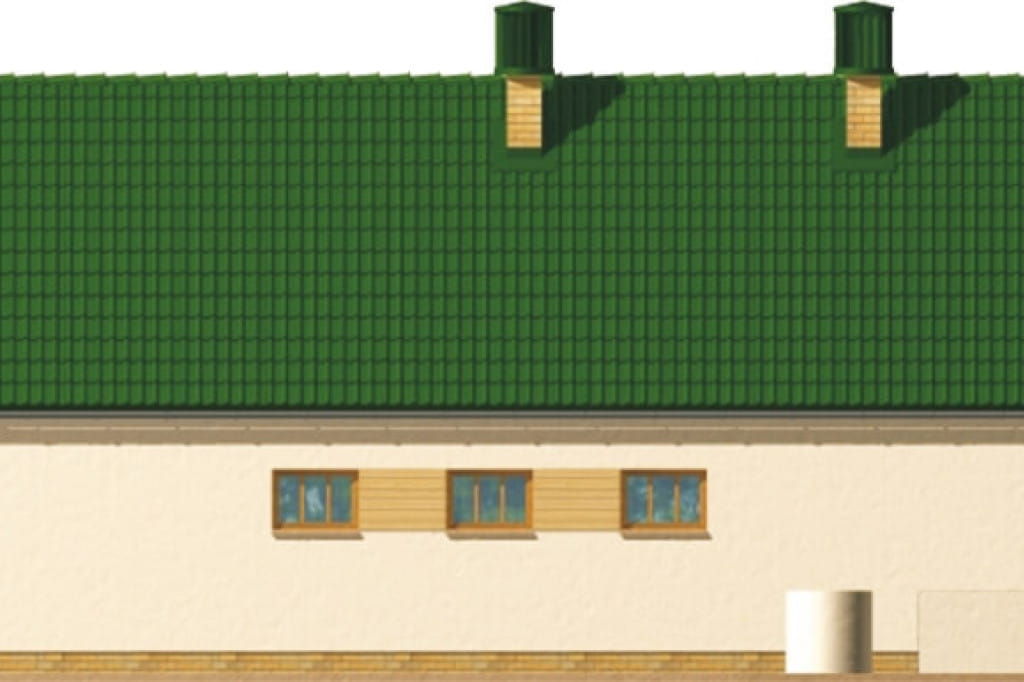

elewacja ogrodowa
Projekt ZG-08 - elewacja

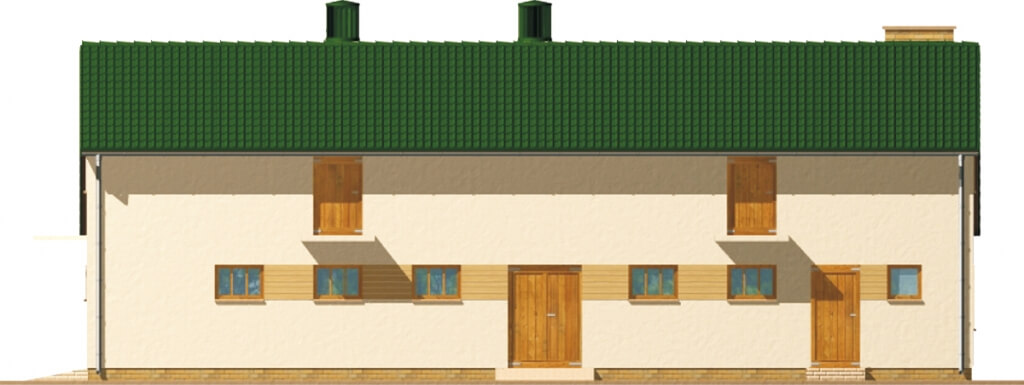

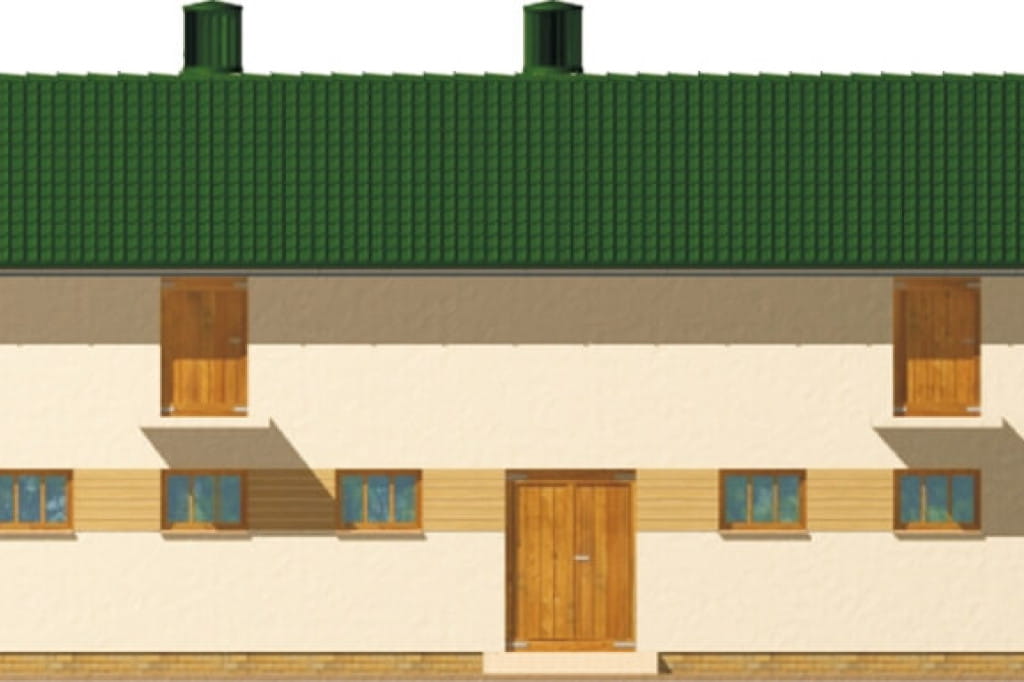

elewacja frontowa
Projekt ZG-08 - elewacja

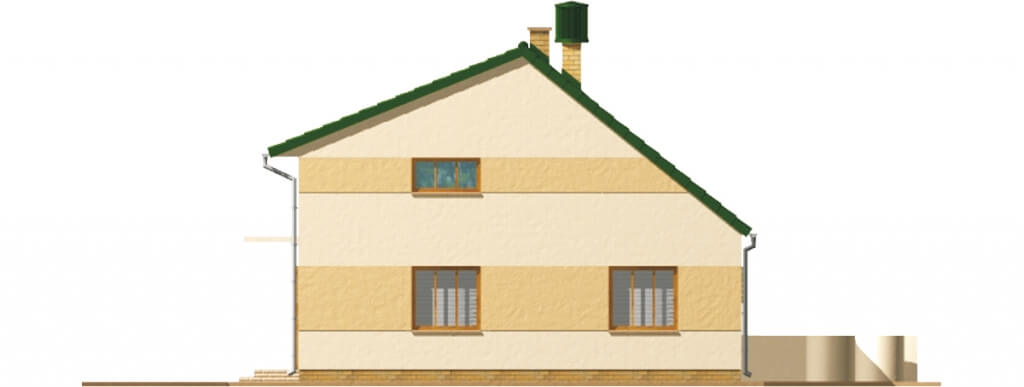

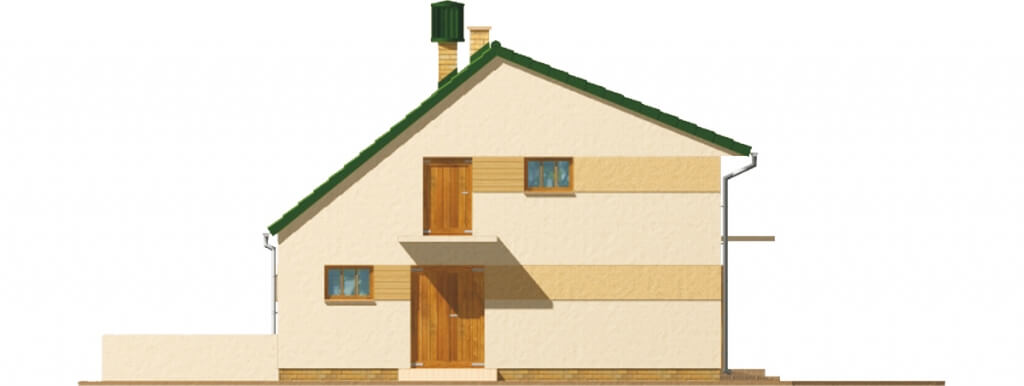

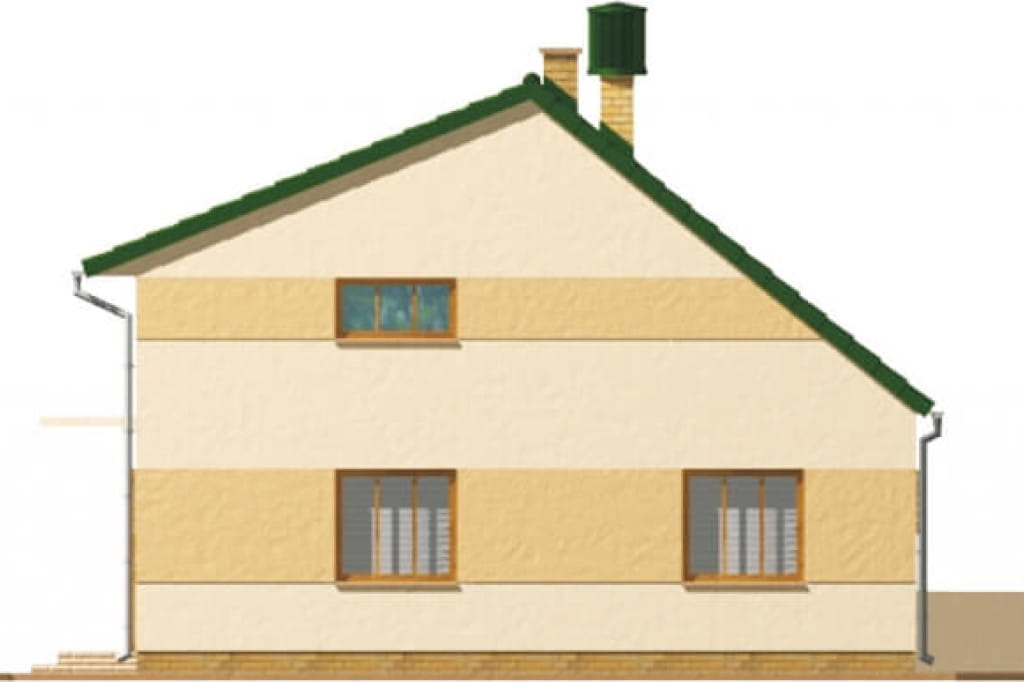

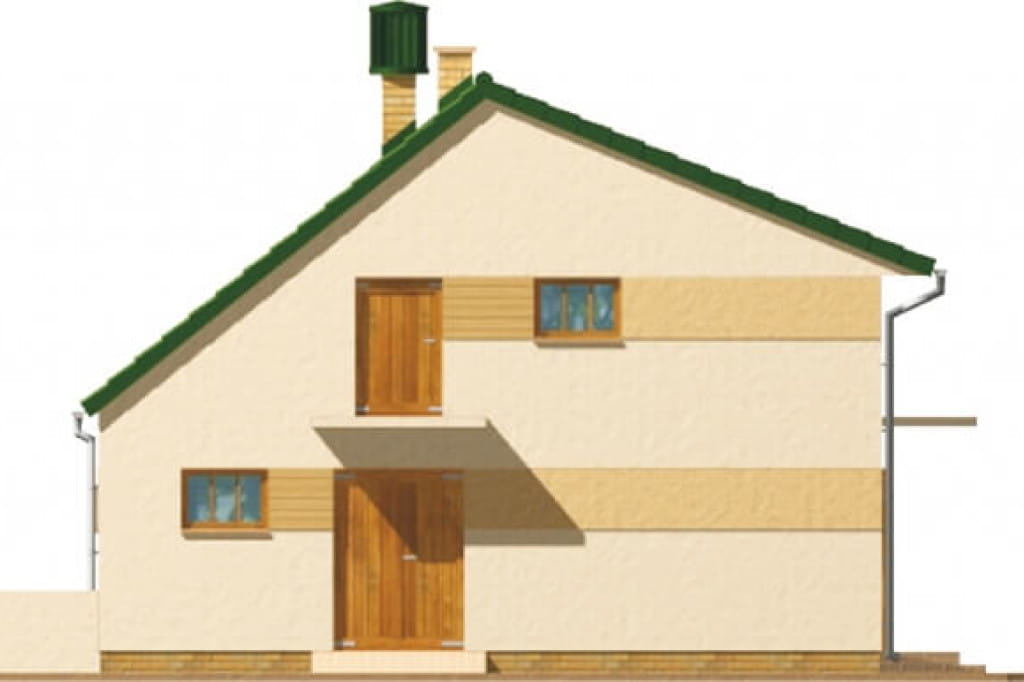

elewacja boczna
Projekt ZG-08 - elewacja
elewacja boczna

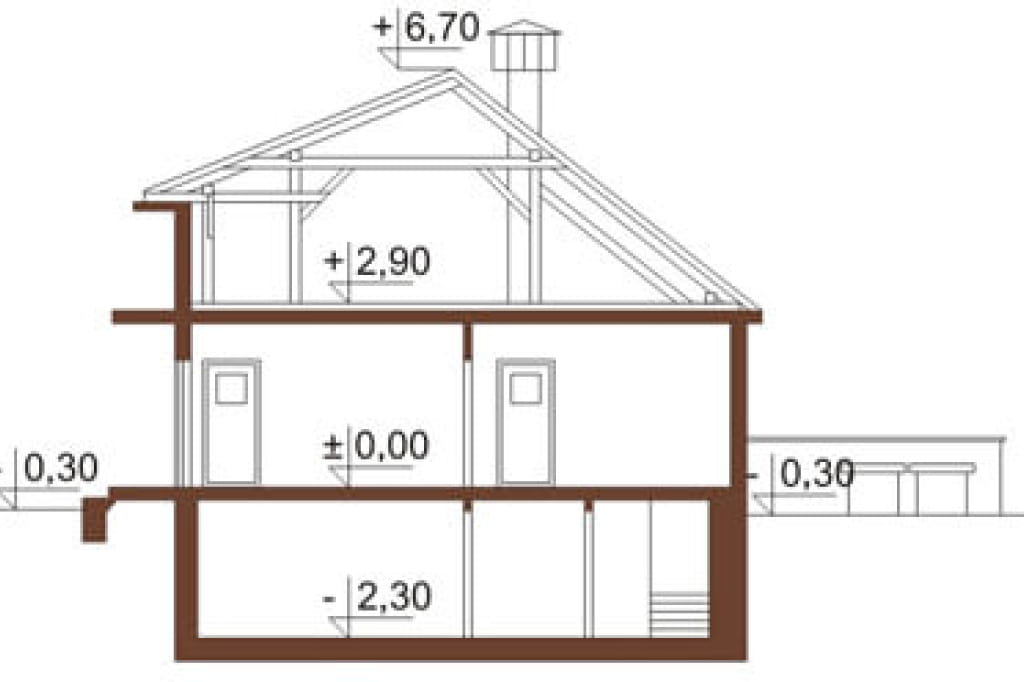

Przekrój



Projekt ZG-08 - przekrój
Częściowo podpiwniczony budynek z poddaszem pozwoli na znakomitą organizację przestrzeni wewnętrznej. Ciekawy, asymetryczny dach jest doskonałym rozwiązaniem dla osób szukających rozwiązania nieco bardziej nowoczesnego.
Zadaj pytanie dotyczące tego projektu  kliknij

Budynek inwentarski, parterowy częściowo podpiwniczony, ze strychem wykorzystanym jako stodoła, całość wykonana w technologii tradycyjnej. Kąt nachylenia dachu wynosi 22° i 37°. Program: paszarnia, parnik, chlew, obora, strych-stodoła.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 180.00 m²
Powierzchnia użytkowa: 254.10 m²
Kubatura: 674.00 m³
Szerokość działki: 17.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 3
Liczba pomieszczeń: 8
Kąt nachylenia dachu: 22°, 37°
Pokój na parterze: Nie
Wysokość budynku: 7.0 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: strych
Typ: gospodarcze, projekt stodoły, projekt budynku gospodarczego, projekt obory, projekt chlewni
Technologia: tradycyjna

Architekt: Bogdan Stajszczyk
CENA 3 EGZ. PROJEKTU 400 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
