Projekt

ZG-05

Kod: ZG-05
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
Projekt budynku spełniającego wiele funkcji z przeznaczeniem na chlewnię, oborę, garaż oraz składzik. Obiekt doskonale sprawdzi się w sąsiedztwie domu jednorodzinnego na terenach wiejskich, przy hodowli zwierząt i składowaniu potrzebnych narzędzi. Jego realizacja z pewnością umożliwi lepszą organizację pracy i dodatkowo urozmaici działkę, na której się znajdzie. Dodatkowo wszystkie funkcje we wnętrzu doskonale ze sobą współgrają i wspomagają pracę, dzięki możliwości wygodnego składowania potrzebnych maszyn lub innych przedmiotów.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

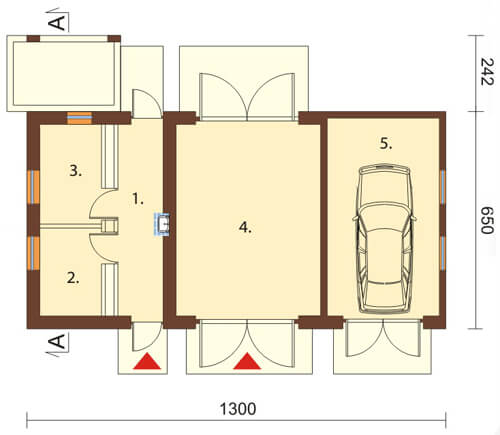

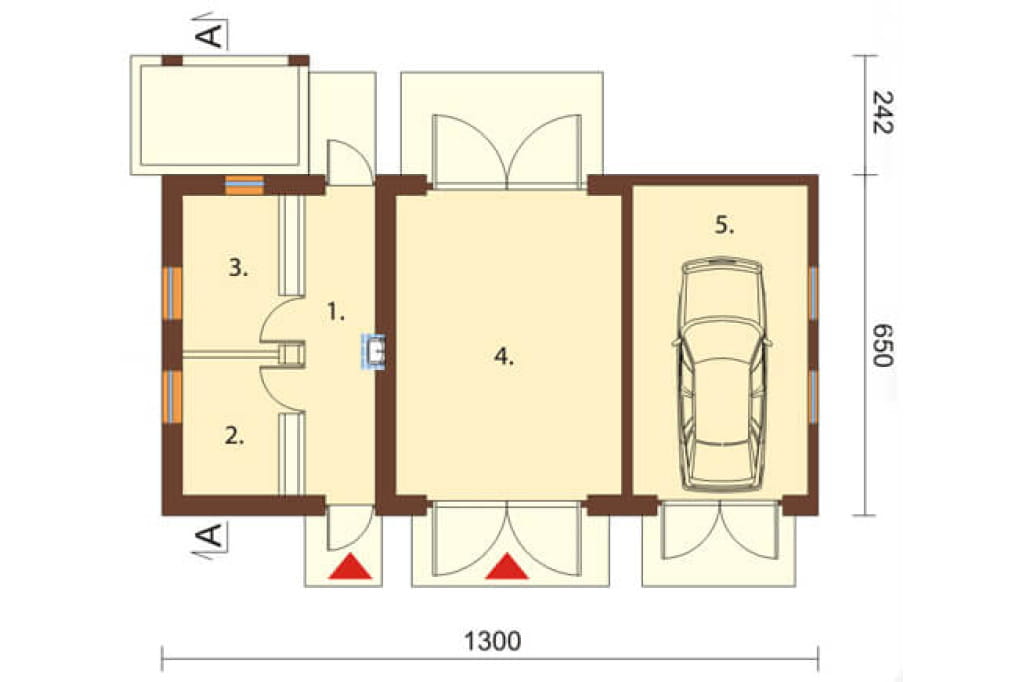

Rzut parteru



Projekt ZG-05 - rzut

1. KOMUNIKACJA 7,4 m²

2. CHLEWNIA 6,7 m²

3. OBORA 7,3 m²

4. BOISKO 26,6 m²

5. GARAŻ 20,4 m²

Na parterze zorganizowano trzy oddzielone od siebie strefy. Znajduje się tu jednostanowiskowy garaż, boisko oraz pomieszczenie z chlewnią i oborą. Każda przestrzeń posiada osobne wejście i nie zakłóca pracy pozostałym.

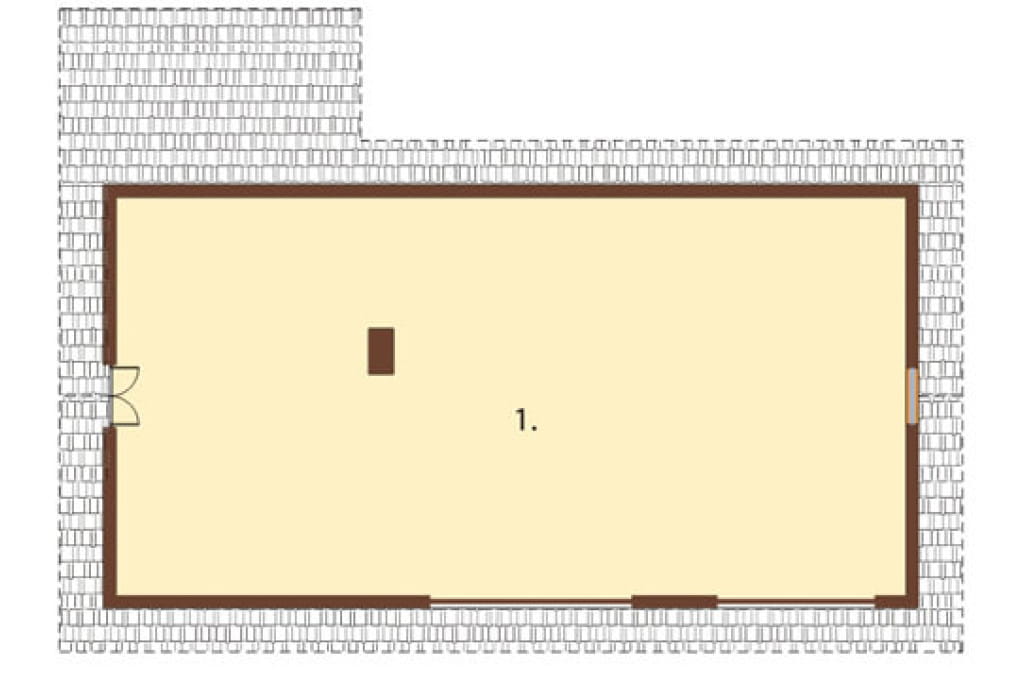

Rzut poddasza



Projekt ZG-05 - rzut

1. STRYCH 79,5 m²

Na poddaszu zorganizowano przestronny, otwarty strych idealny jako składzik lub pomieszczenie gospodarcze. Jest on bardzo obszerny i stanowi dużą przestrzeń otwartą, dzięki zastosowaniu wysokich ścianek kolankowych.

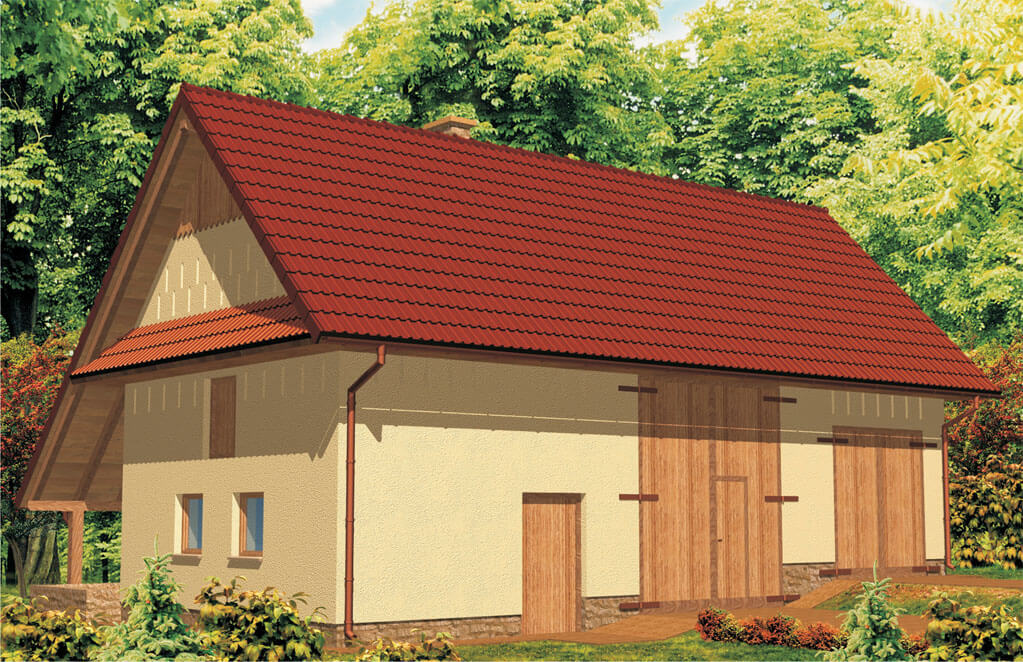

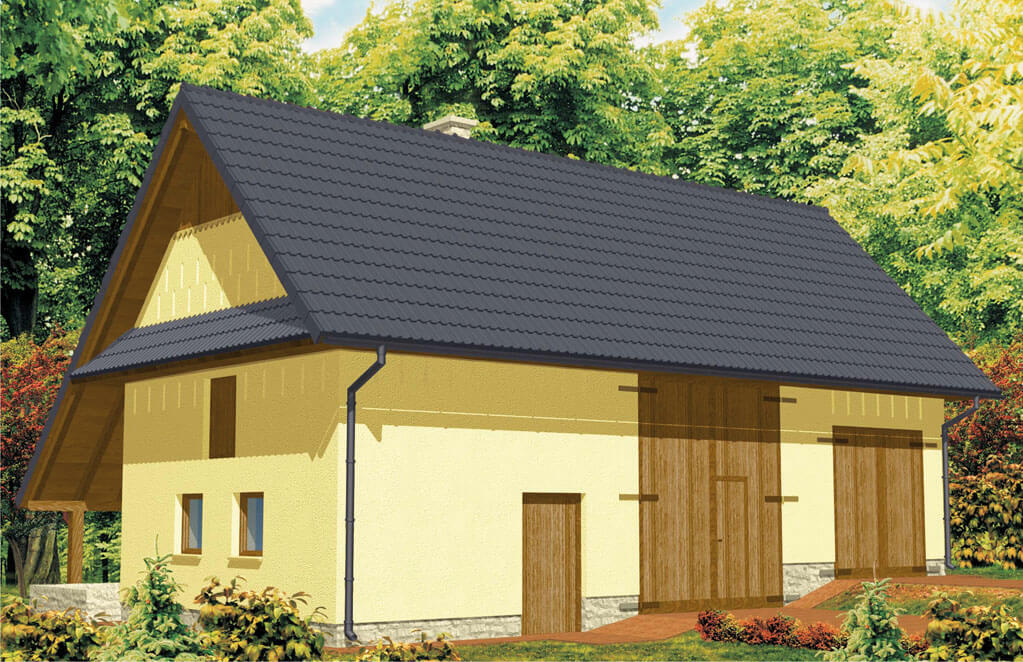

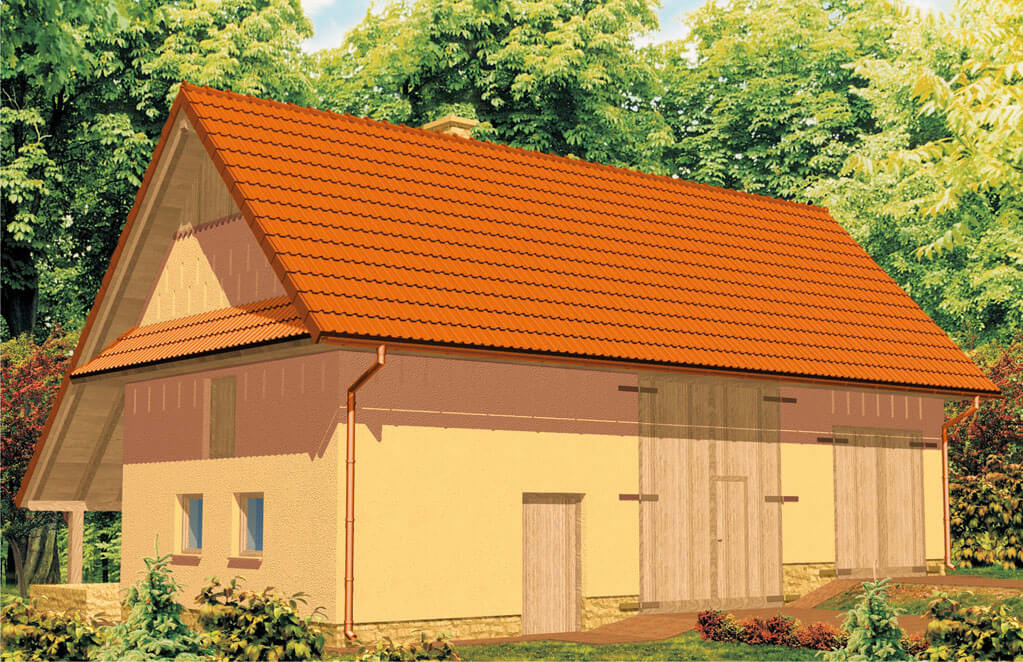

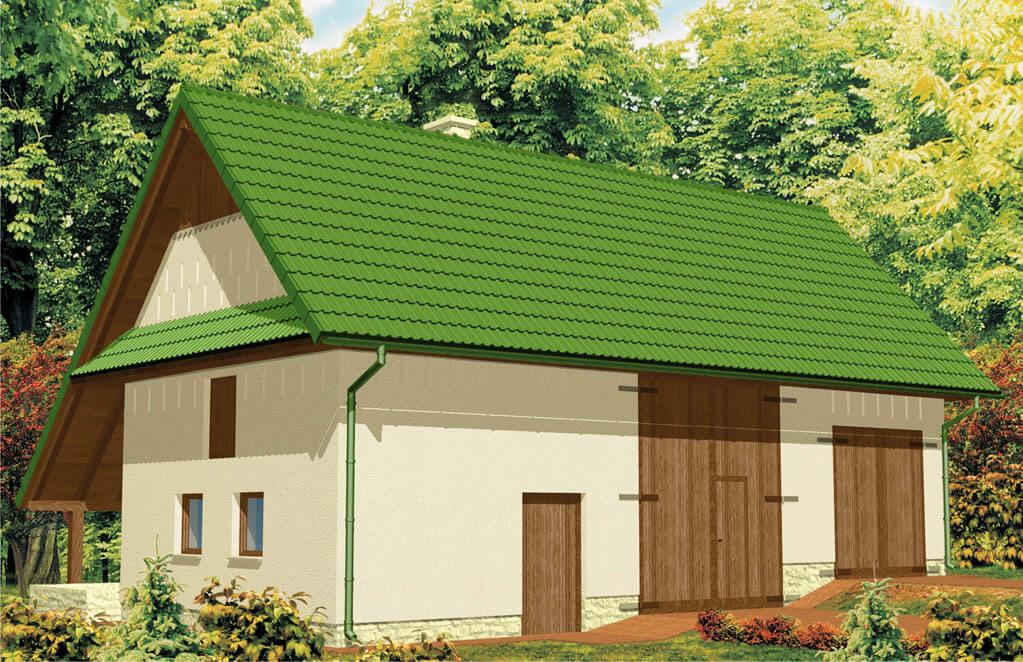

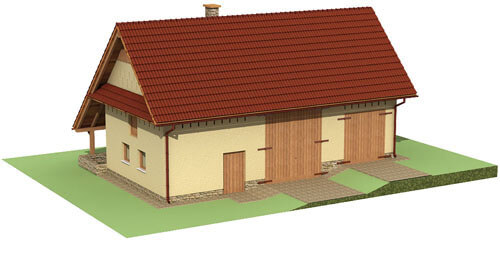

Model



Projekt ZG-05 - model Bryła budynku doskonale nawiązuje do charakteru tradycyjnych domów jednorodzinnych. Jest jednak urozmaicona poprzez asymetryczną, wysuniętą z jednej strony połać dachową. Forma sprawdzi się również doskonale na terenach z niewielkim spadkiem, dostosowując do niego swój kształt. Obiekt jest więc bardzo praktyczny i z pewnością usprawni organizację pracy.

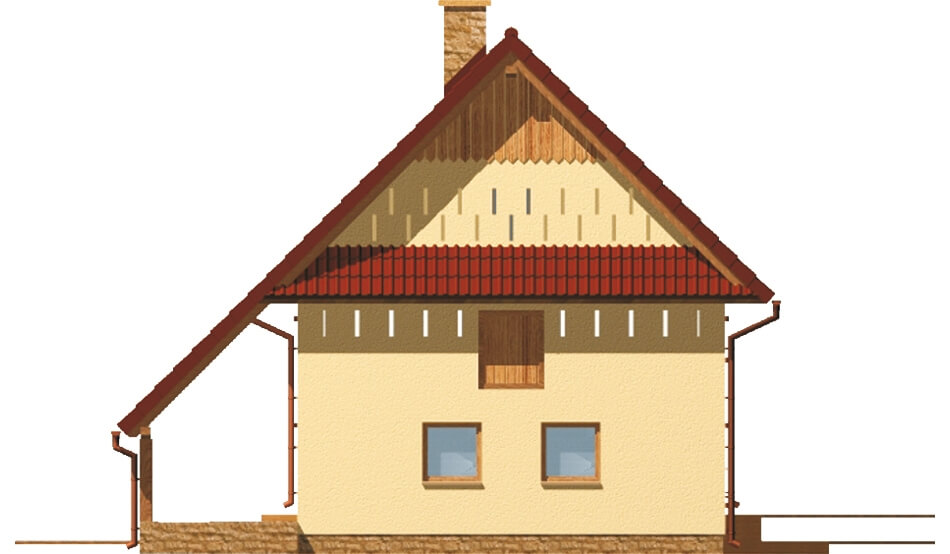

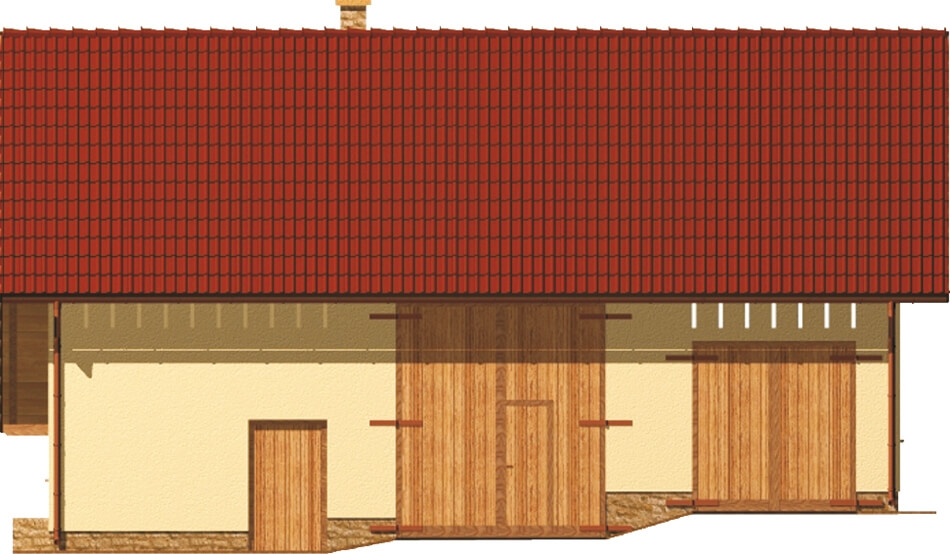

Elewacje



Projekt ZG-05 - elewacja

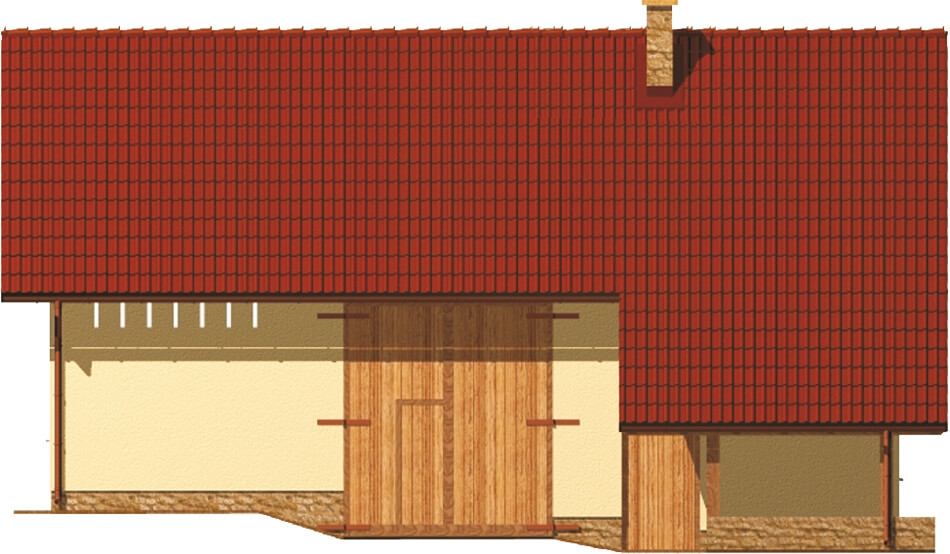

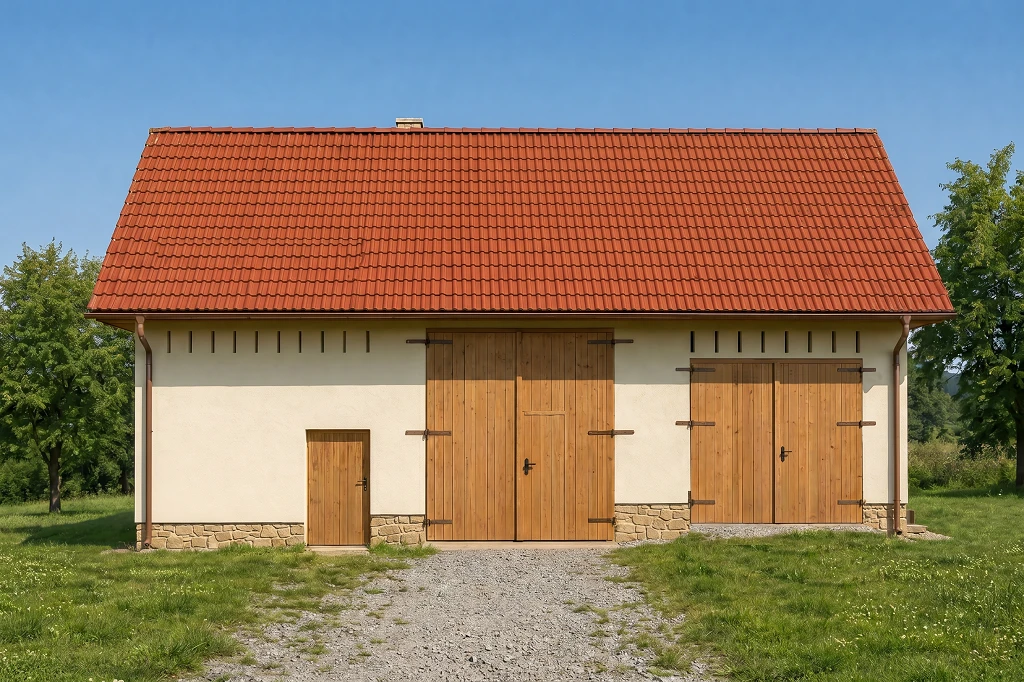

elewacja ogrodowa
Projekt ZG-05 - elewacja

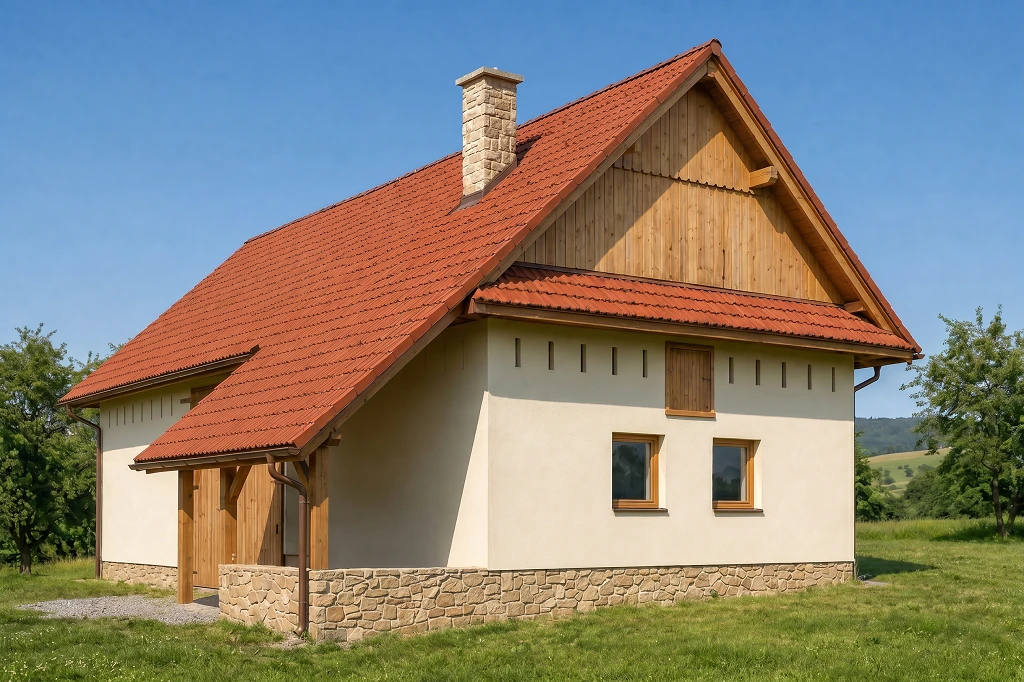

elewacja frontowa
Projekt ZG-05 - elewacja

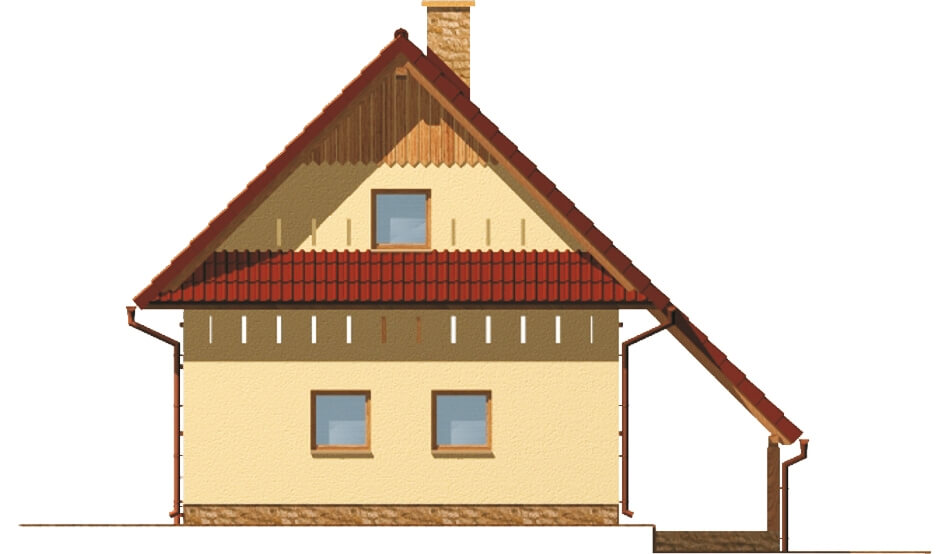

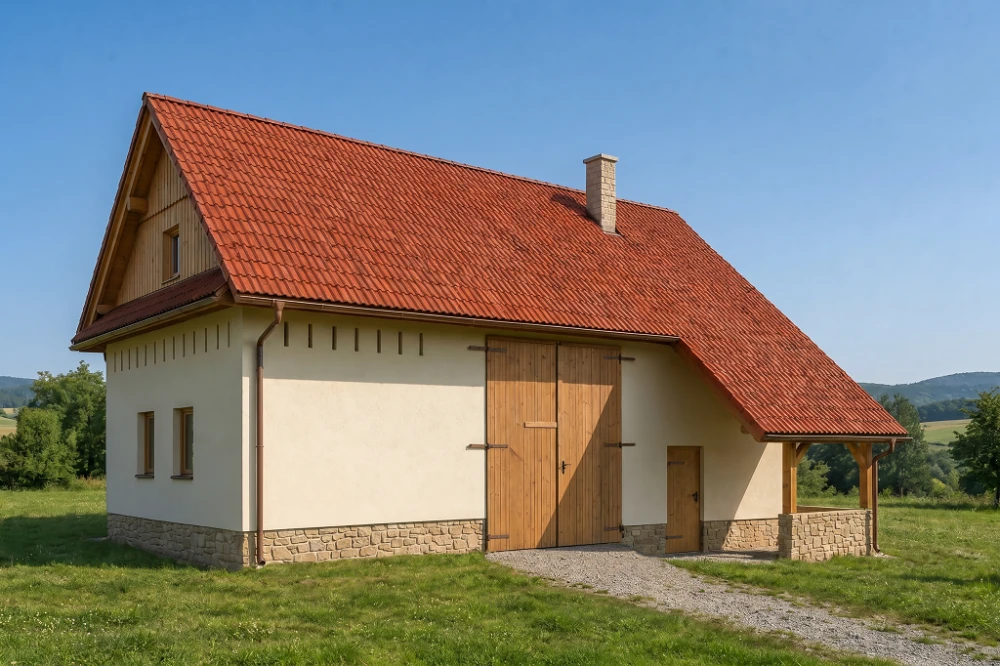

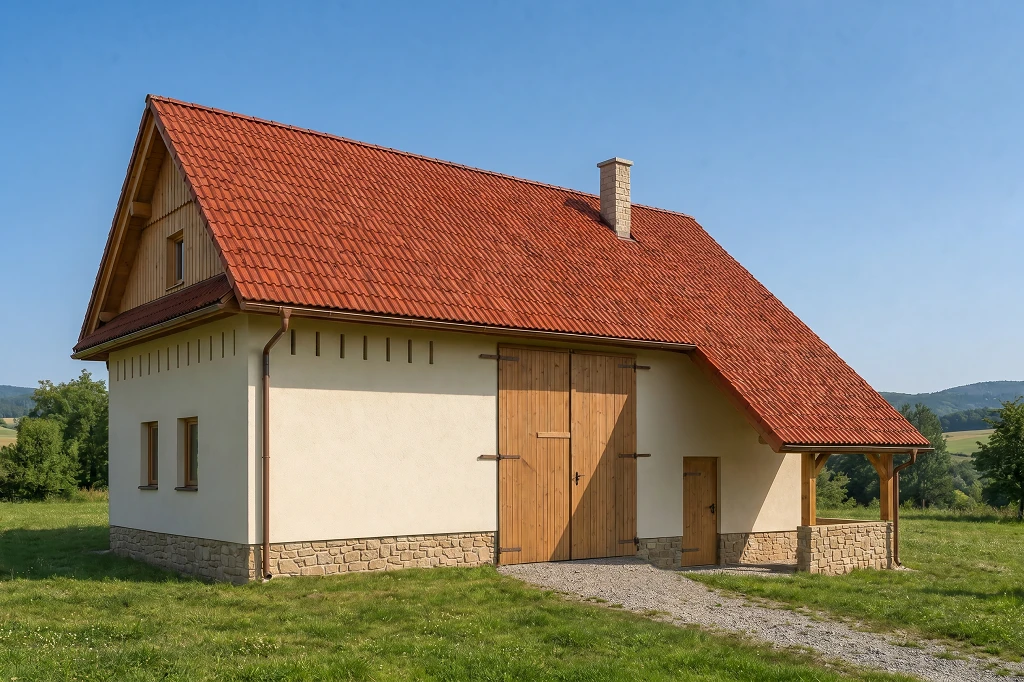

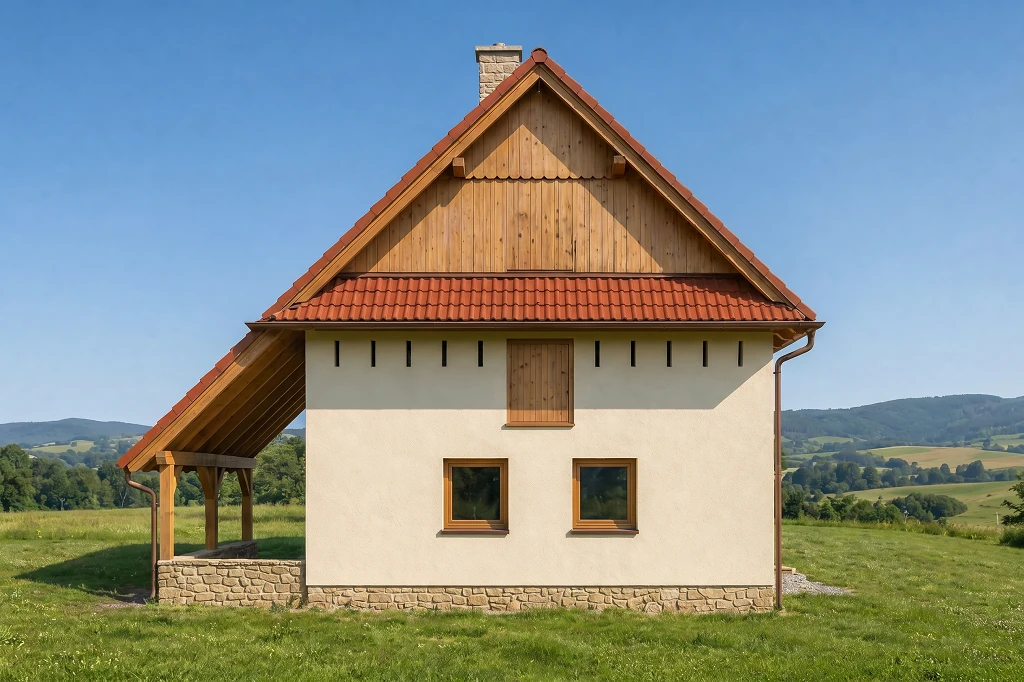

elewacja boczna
Projekt ZG-05 - elewacja
elewacja boczna

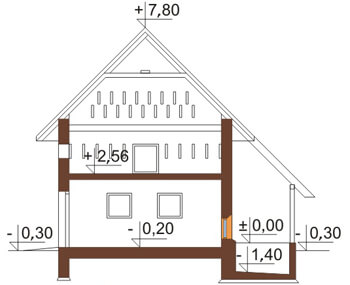

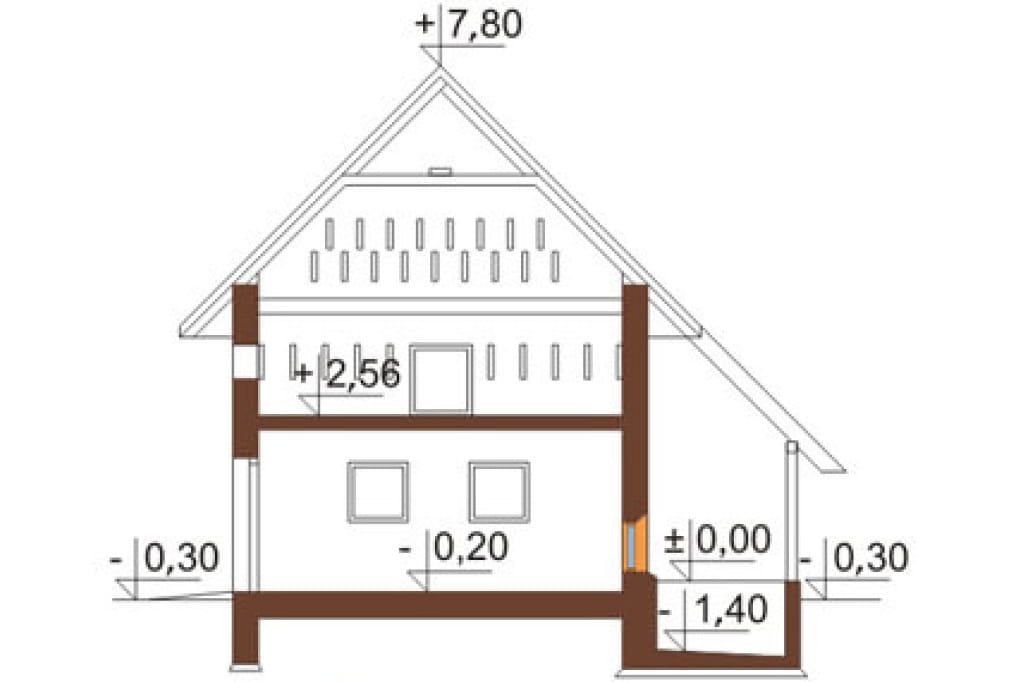

Przekrój



Projekt ZG-05 - przekrój
Konstrukcja budynku oparta na prostokącie nie jest skomplikowana. Urozmaicenie bryły za pomocą asymetrycznego dachu dwuspadowego pozwoli na lepszy odbiór wizualny całego założenia.
Zadaj pytanie dotyczące tego projektu  kliknij

Budynek inwentarsko-składowy z garażem, parterowy nie podpiwniczony, z poddaszem. Wykonany w technologii tradycyjnej. Kąt nachylenia dachu wynosi 45°. Program: chlewnia, obora, boisko, garaż.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 85.10 m²
Powierzchnia użytkowa: 92.60 m²
Kubatura: 370.00 m³
Szerokość działki: 16.90 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 6
Kąt nachylenia dachu: 45°
Pokój na parterze: Nie
Wysokość budynku: 7.8 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: strych
Typ: gospodarczo-garażowe, gospodarcze, projekt stodoły, projekt budynku gospodarczego, projekt obory, projekt chlewni
Technologia: tradycyjna

Architekt: Teresa Jakubowska
CENA 3 EGZ. PROJEKTU 650 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
