Projekt

ZG-03

Kod: ZG-03
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
Projekt budynku gospodarczego bez podpiwniczenia z poddaszem użytkowym. Charakteryzuje się połacią dachową o dużym spadku oraz zacienionym wnętrzem. Sprawdzi się jako obora, składzik, stajnia lub inne pomieszczenie wspomagające pracę na roli. Swoim charakterem nawiązuje do tradycyjnego budownictwa, dzięki czemu nie wybija się z otoczenia i z pewnością będzie harmonizował z bryłą domu, przy której się znajdzie. Dodatkowym atutem jest stworzenie schodów wewnętrznych umożliwiających wygodniejszą komunikację pomiędzy parterem a poddaszem.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

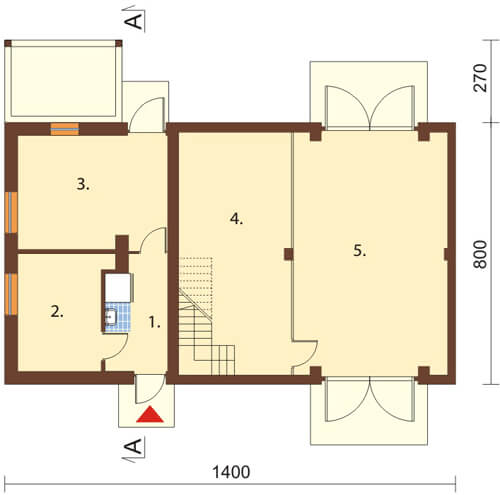

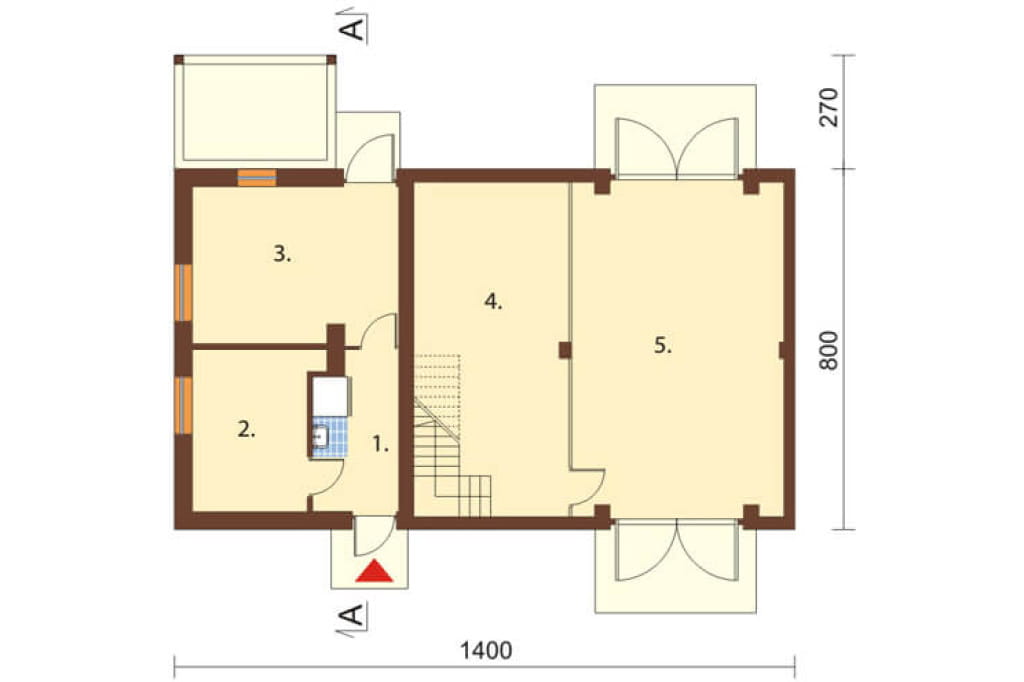

Rzut parteru



Projekt ZG-03 - rzut

1. PRZEDSIONEK 6,8 m²

2. KURNIK 9,4 m²

3. OBORA 15,3 m²

4. SĄSIEK 25,8 m²

5. BOISKO 35,9 m²

Parter podzielono na dwie strefy. Pierwszą z nich tworzy sąsiek i obora, w narożu której zaplanowano schody dwubiegowe prowadzące na poddasze. Druga strefa jest doświetlona światłem słonecznym i wyodrębniono tu oborę oraz kurnik. Dodatkowo w przedsionku znajduje się węzeł sanitarny.

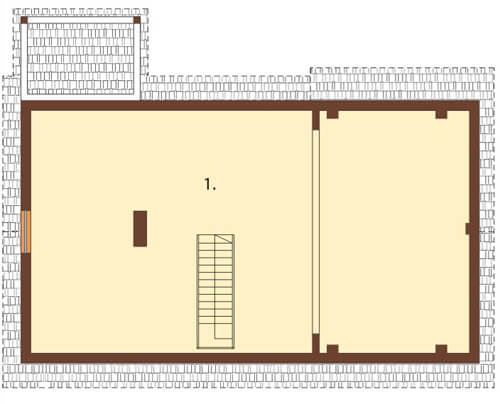

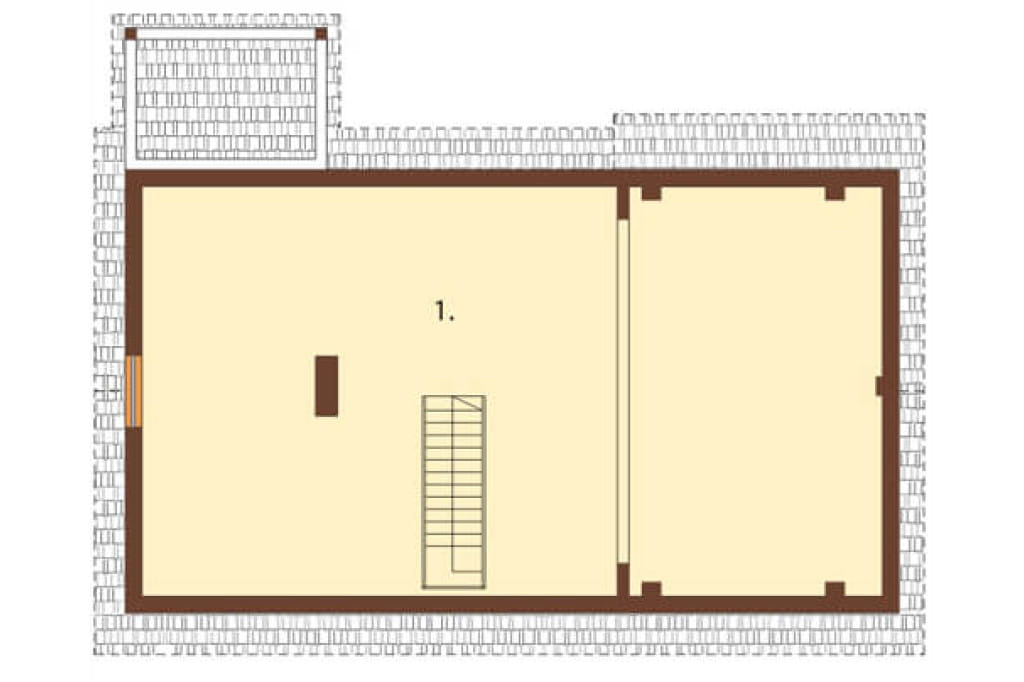

Rzut poddasza



Projekt ZG-03 - rzut

1. STRYCH 47,1 m²

Poddasze tworzy strefa otwarta. Można tu zorganizować duże pomieszczenie gospodarcze lub kilka mniejszych, wydzielonych poprzez ustawienie ścianek działowych.

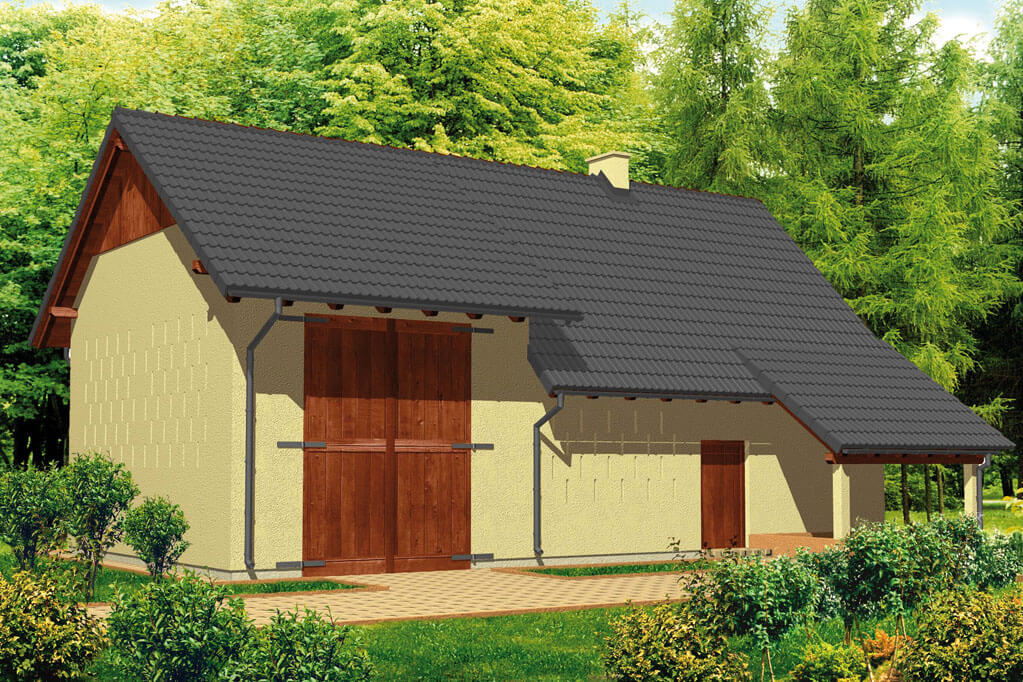

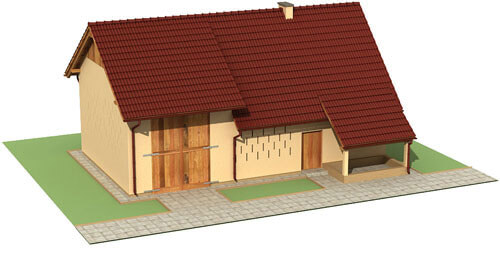

Model

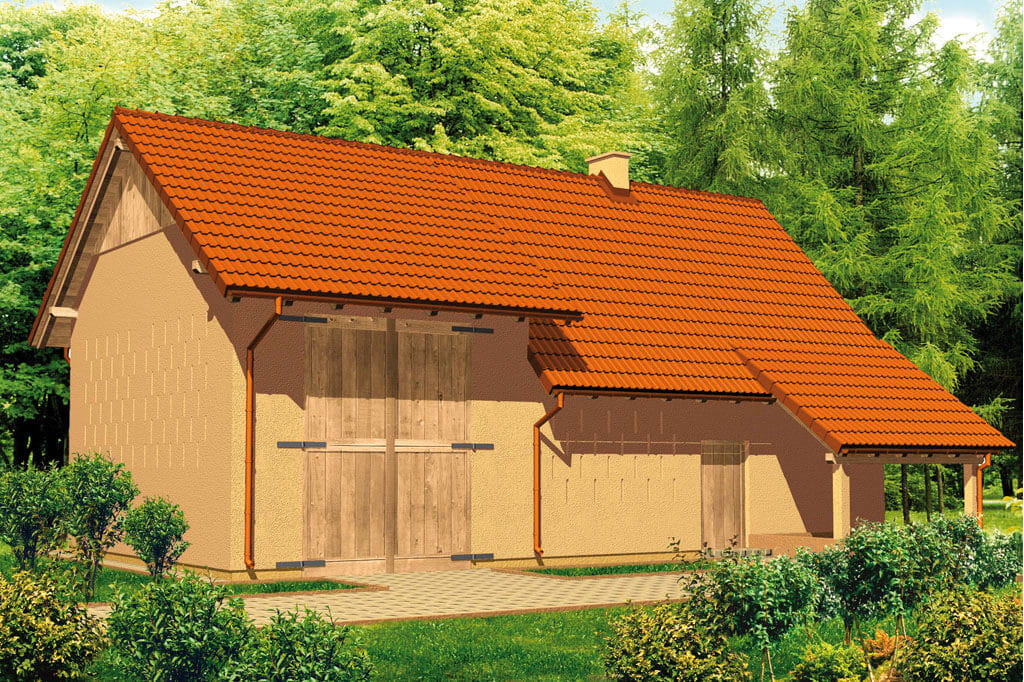

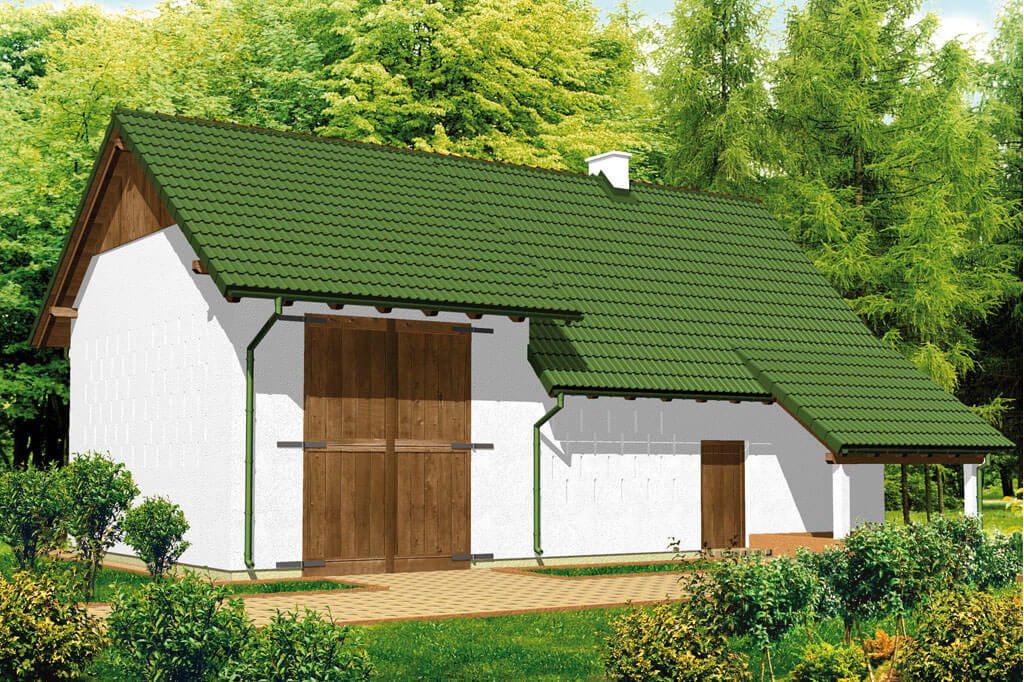

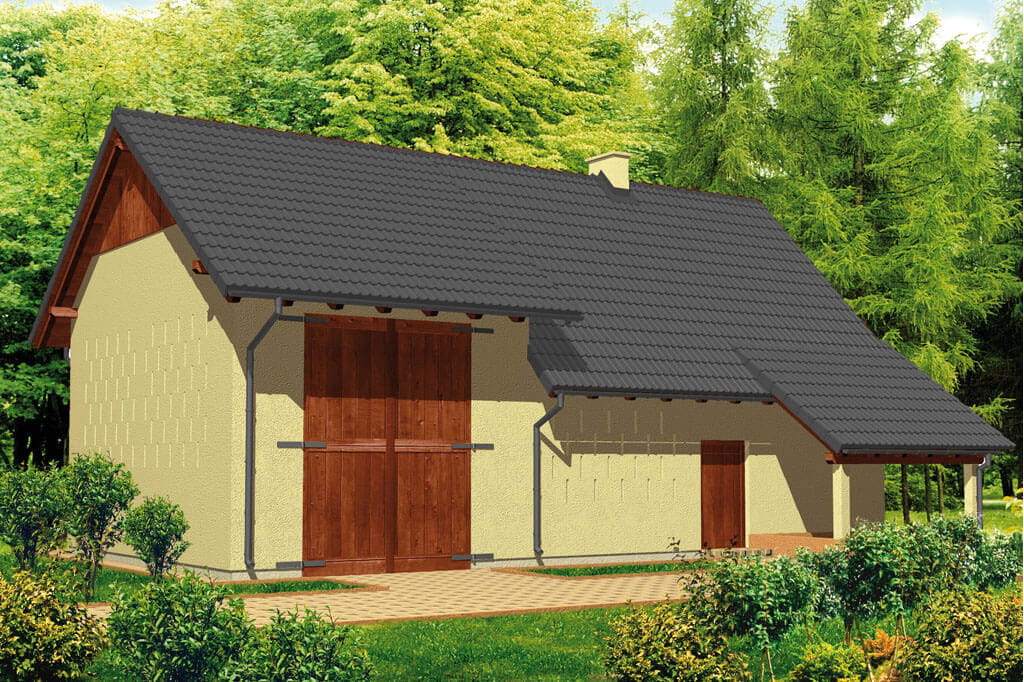

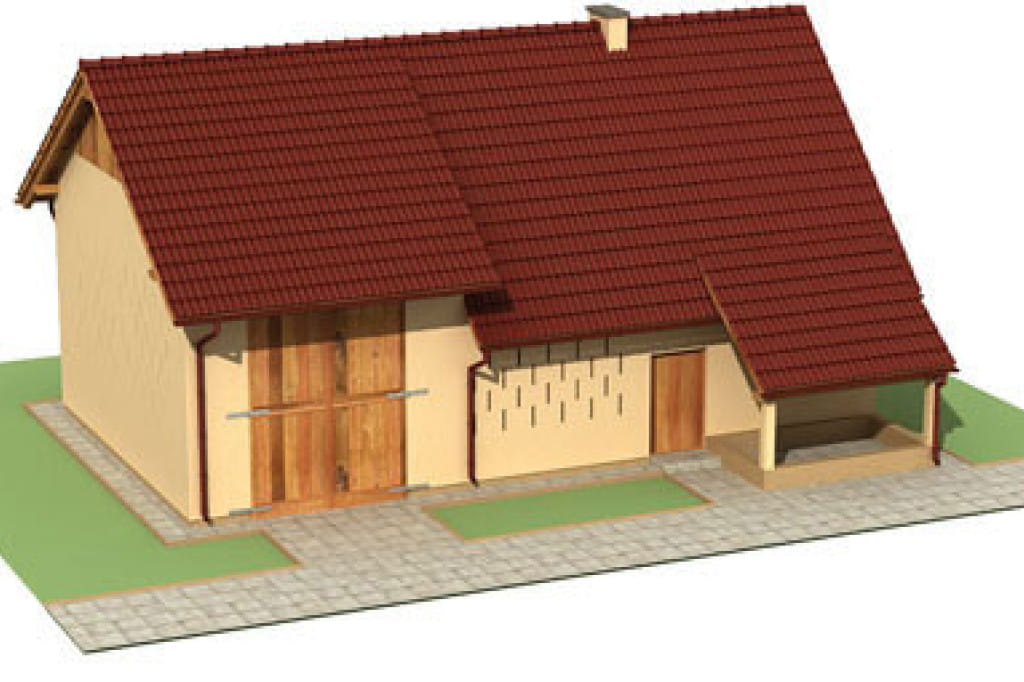

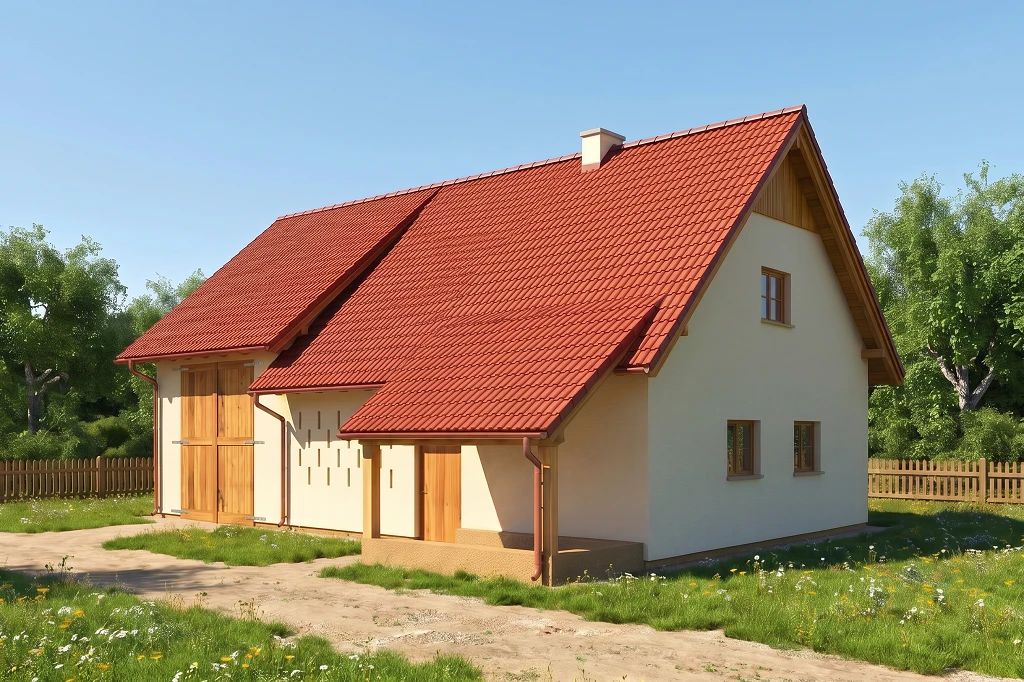

Projekt ZG-03 - model Prostą bryłę budynku urozmaica połać dachowa, która w zależności od miejsca jest bardziej lub mniej wysunięta z obrysu obiektu. Mała liczba przeszkleń w elewacjach pozwala na utworzenie strefy zacienionej, idealnej do przechowywania zboża. Forma jest utrzymana w spokojnym charakterze, a konstrukcja nie należy do skomplikowanych w realizacji.

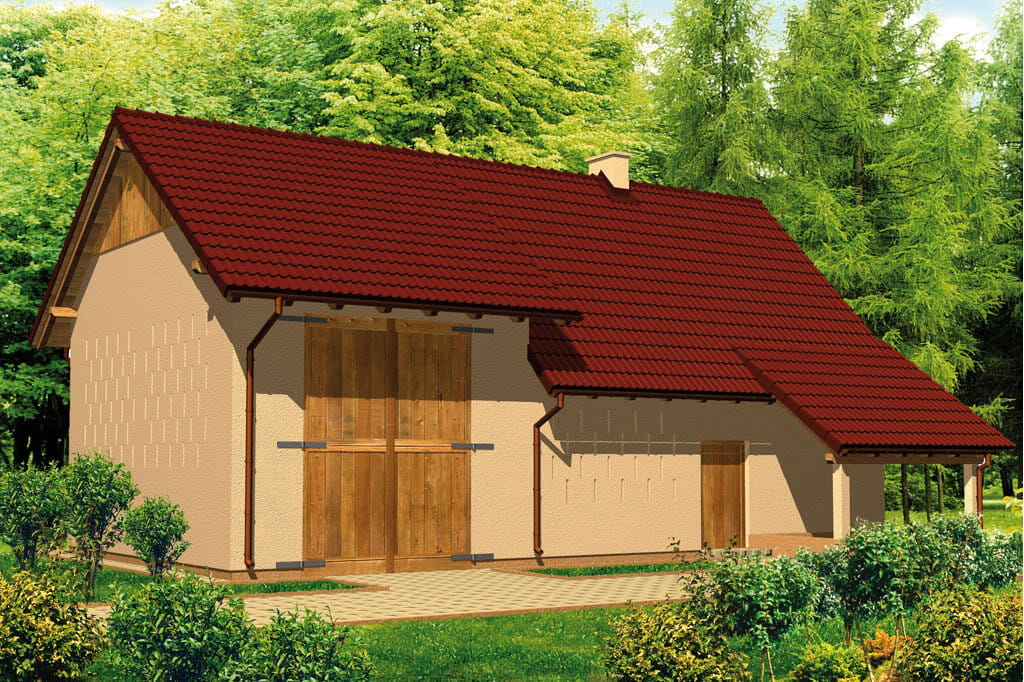

Elewacje

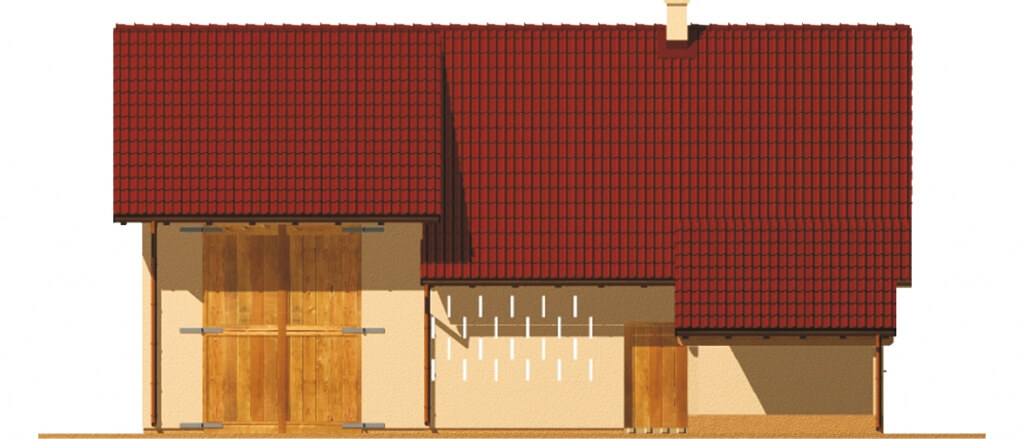

Projekt ZG-03 - elewacja

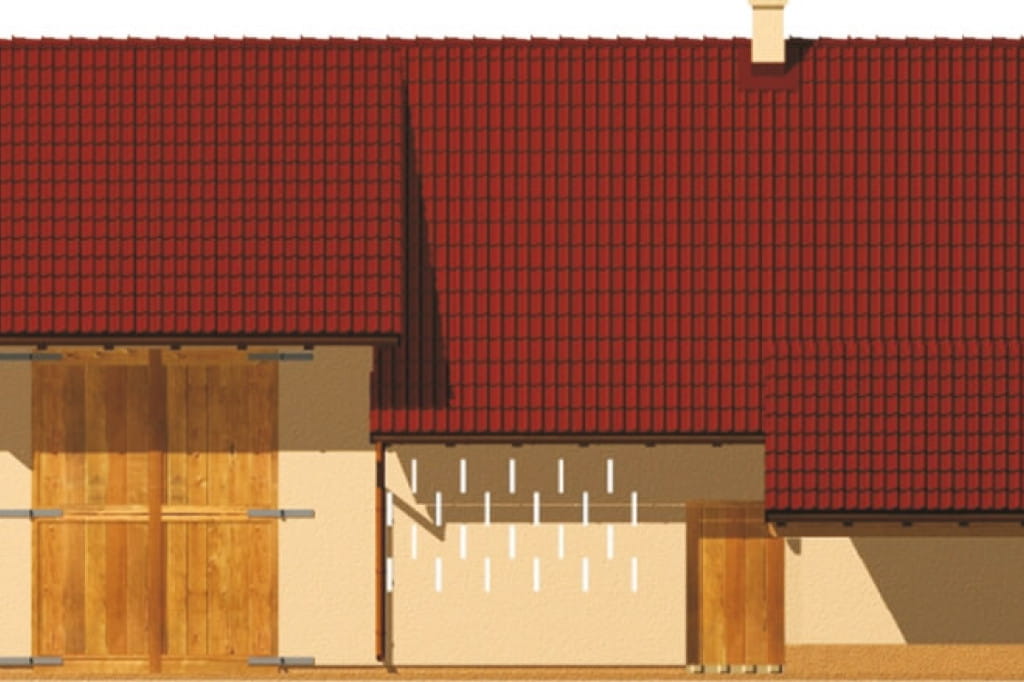

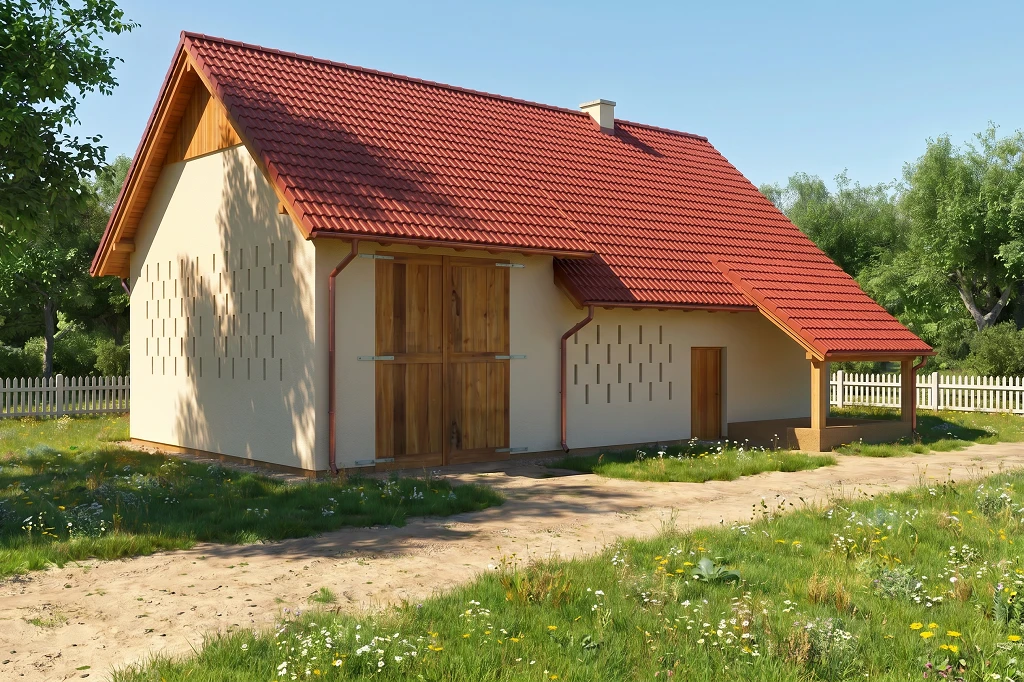

elewacja ogrodowa

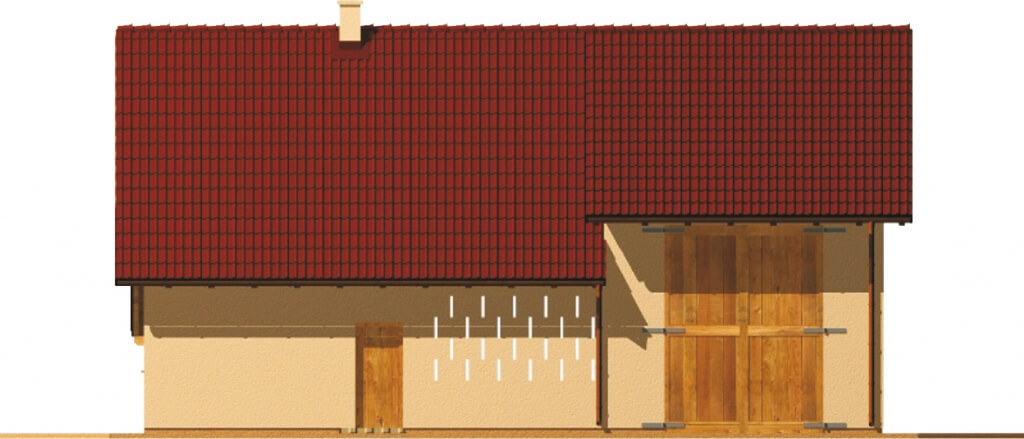

Projekt ZG-03 - elewacja

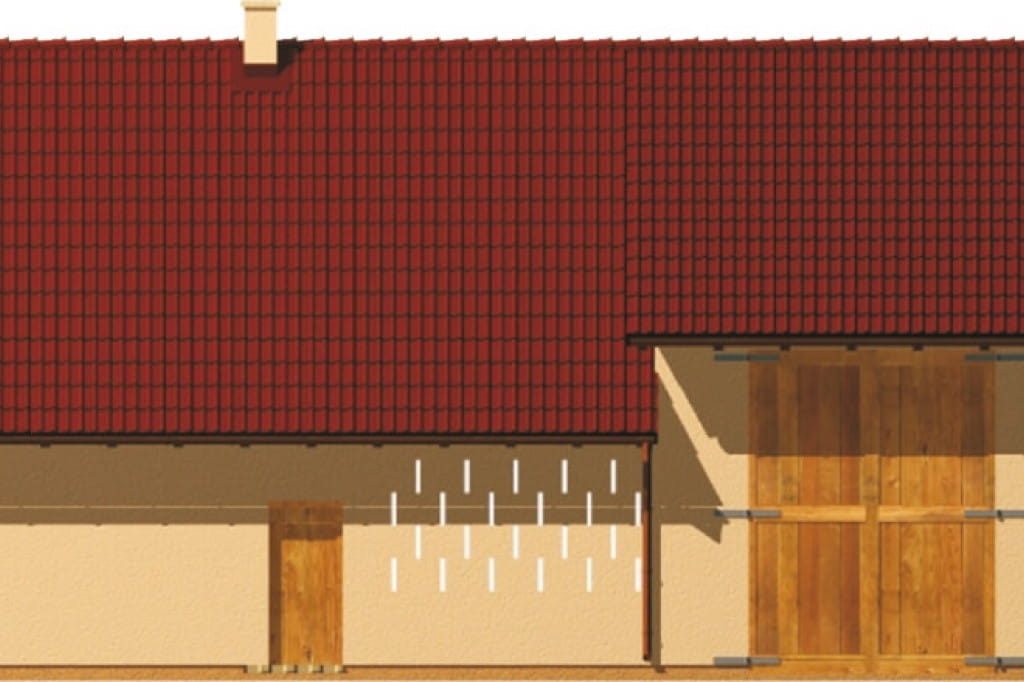

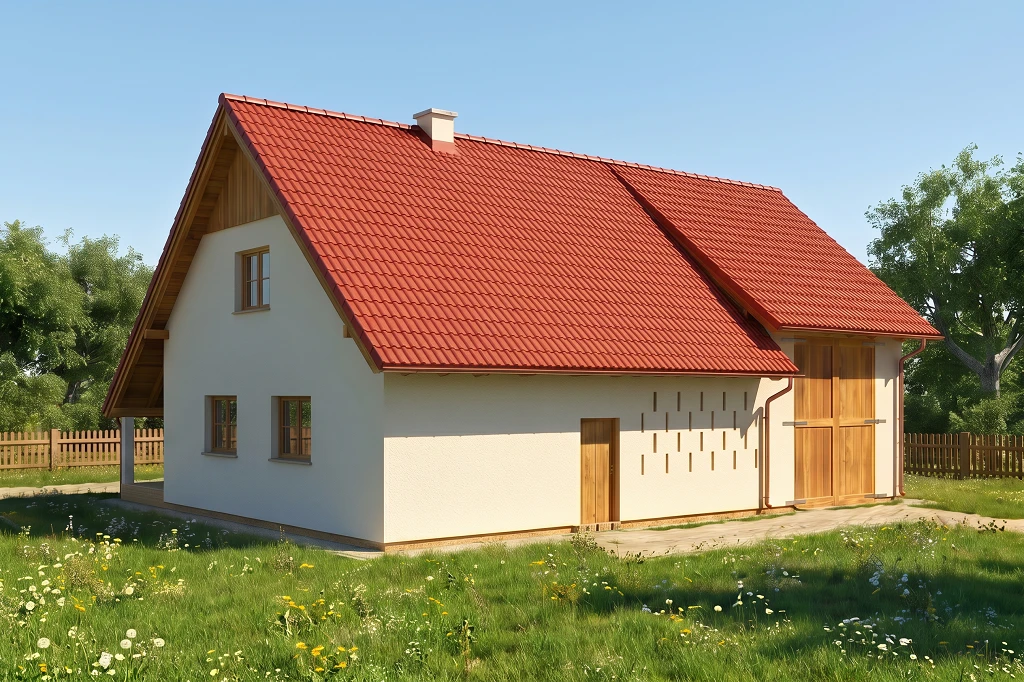

elewacja frontowa

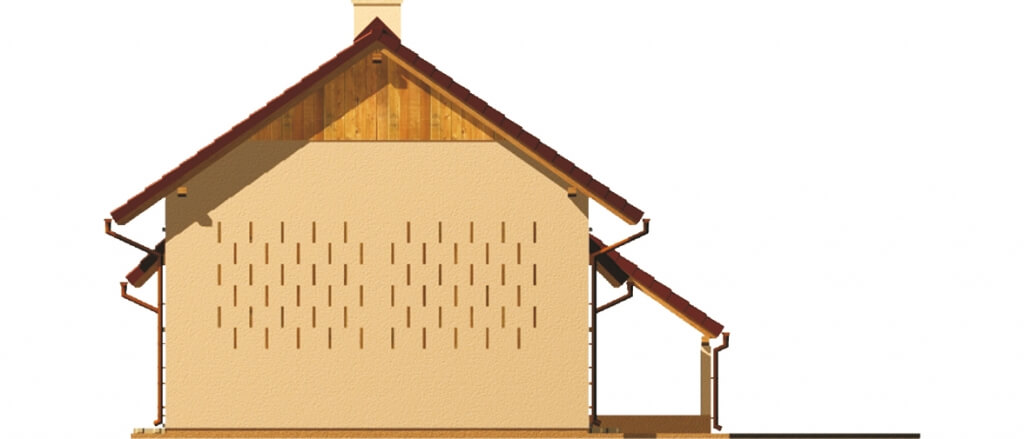

Projekt ZG-03 - elewacja

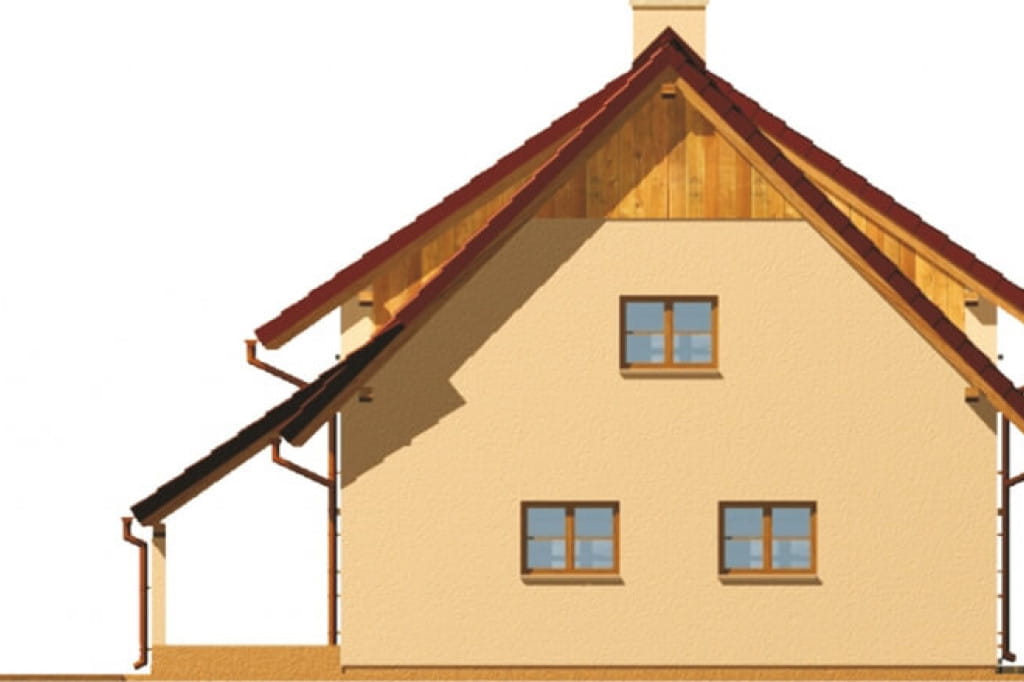

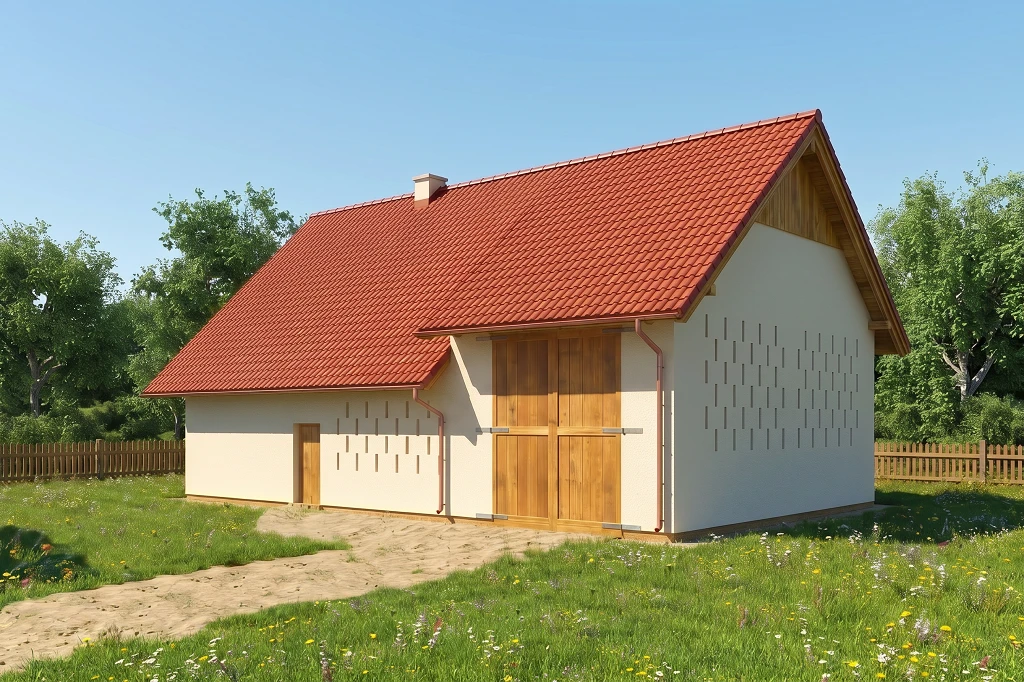

elewacja boczna

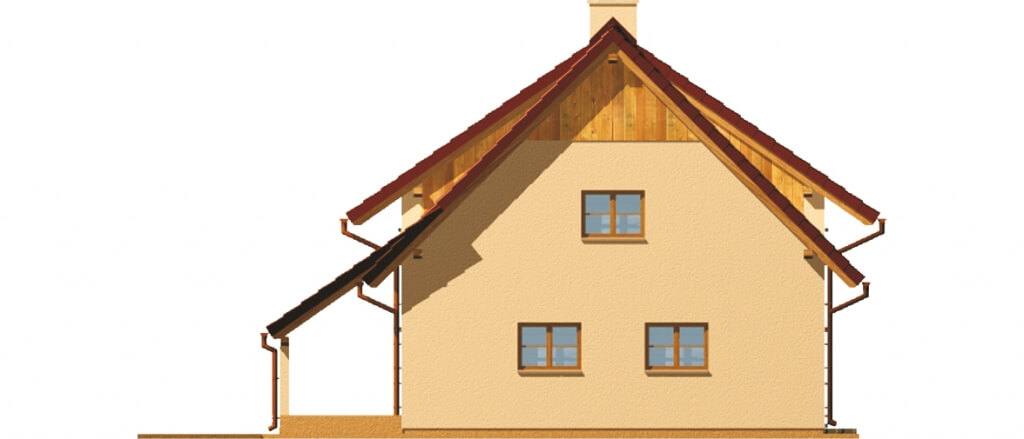

Projekt ZG-03 - elewacja

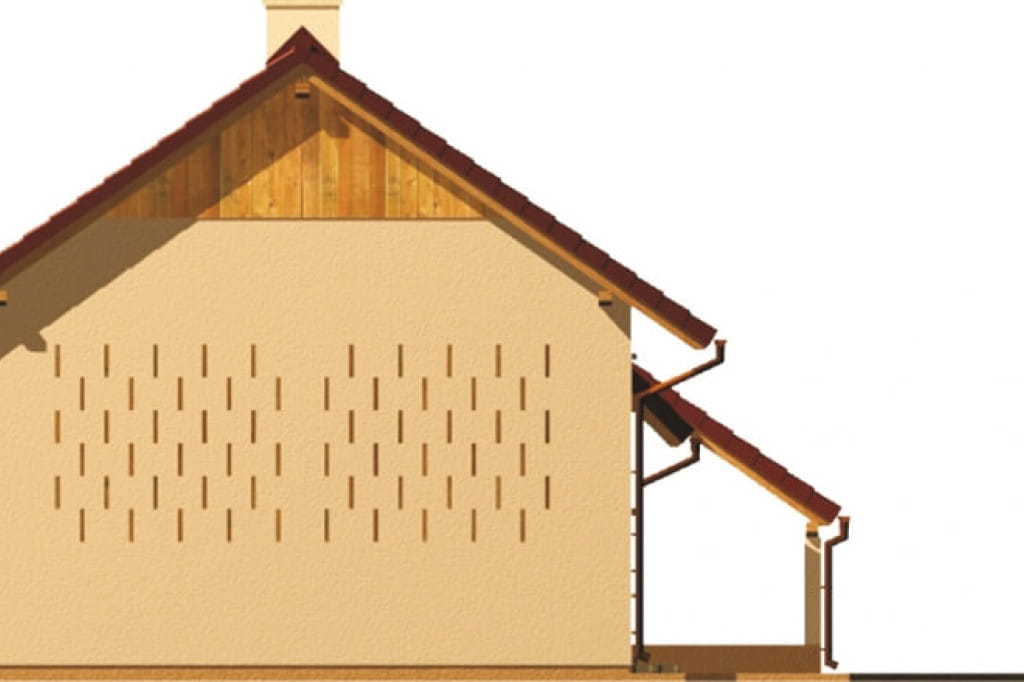

elewacja boczna

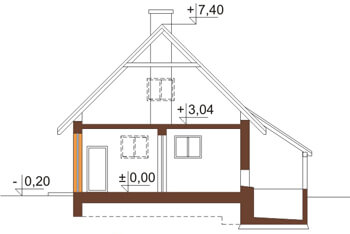

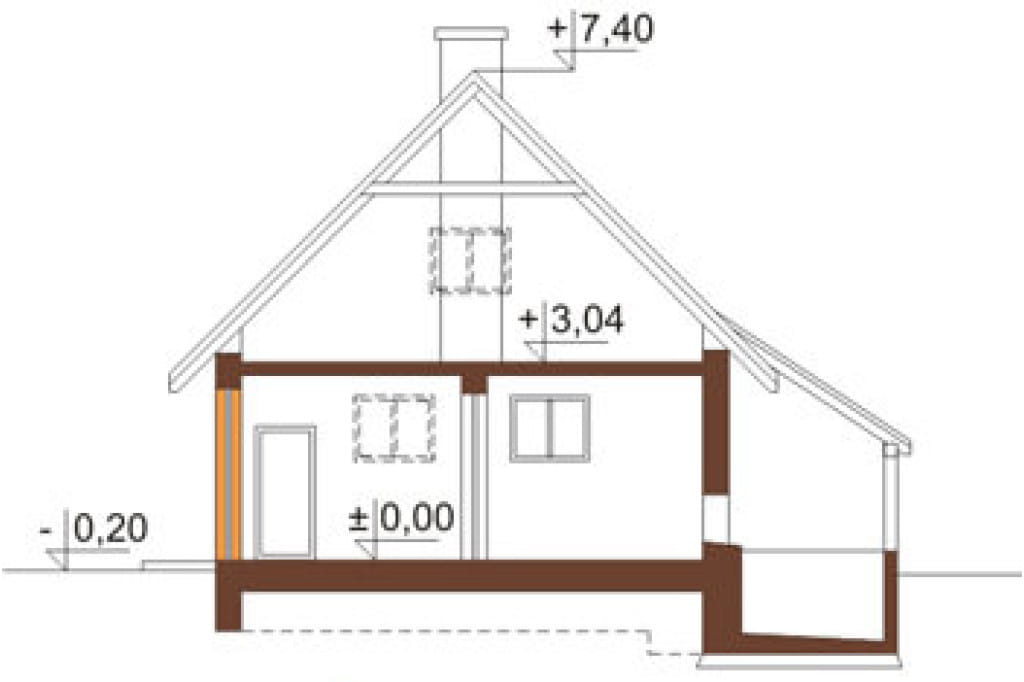

Przekrój



Projekt ZG-03 - przekrój
Obiekt należy do prostych w budowie i ekonomicznych w utrzymaniu. Dodatkowo pozwoli na dostosowanie funkcji wnętrza do potrzeb użytkowników.
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku inwentarsko-składowego, parterowy, niepodpiwniczony, z poddaszem. Wykonany w technologii tradycyjnej. Kąt nachylenia dachu wynosi 45°. Program: kurnik, obora, sąsiek, boisko.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 112.00 m²
Powierzchnia użytkowa: 127.20 m²
Kubatura: 610.00 m³
Szerokość działki: 16.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 6
Kąt nachylenia dachu: 45°
Pokój na parterze: Nie
Wysokość budynku: 7.6 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: strych
Typ: gospodarcze, projekt stodoły, projekt budynku gospodarczego, projekt obory, projekt kurnika, projekt stajni
Technologia: tradycyjna

Architekt: Teresa Jakubowska
CENA 3 EGZ. PROJEKTU 800 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
