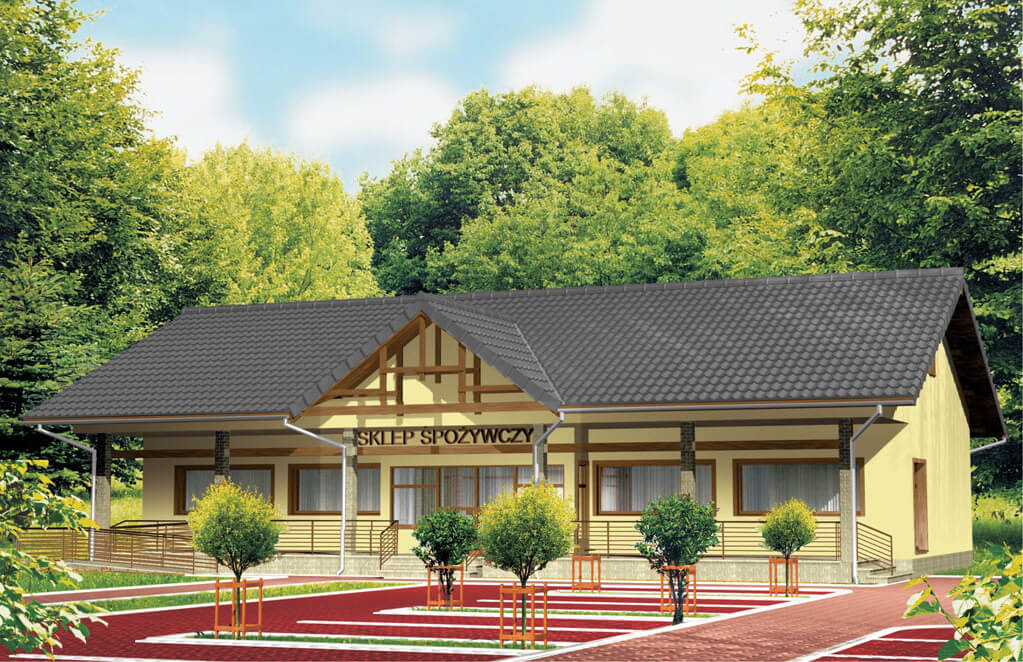

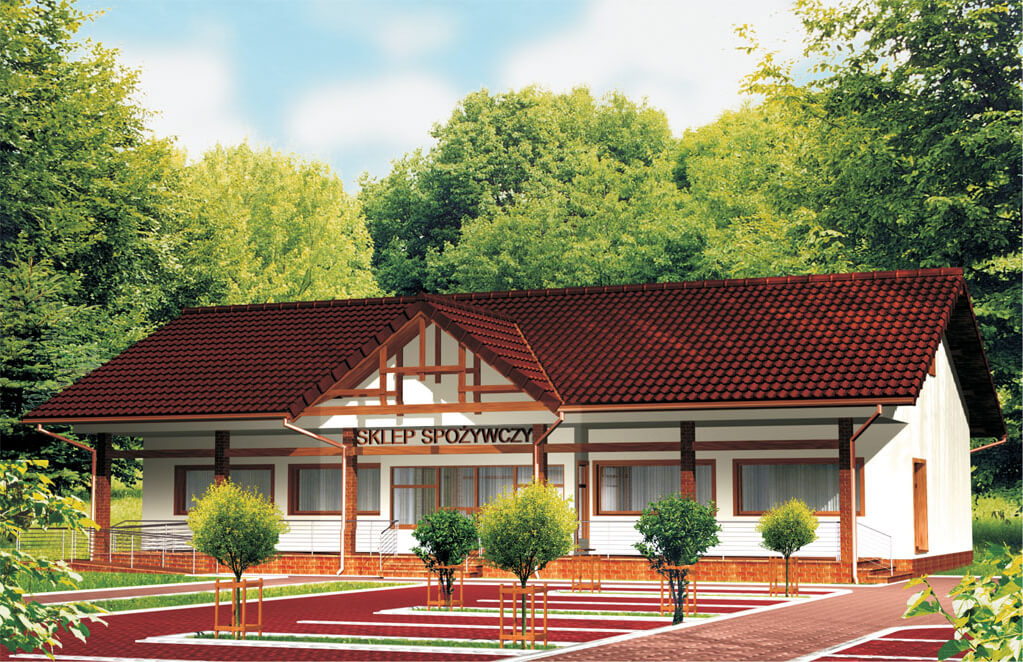

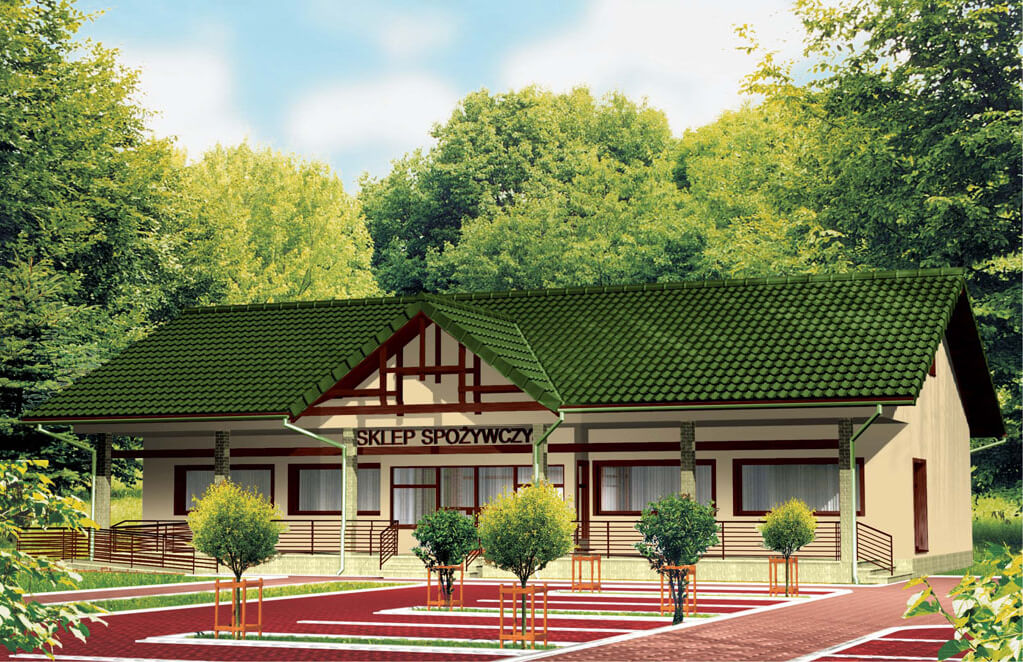

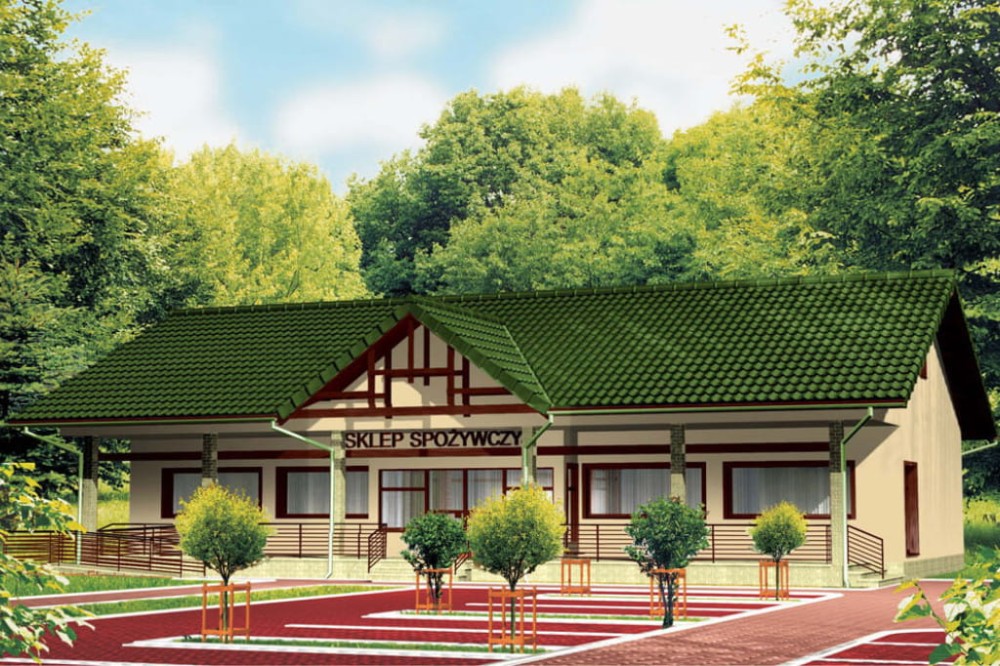

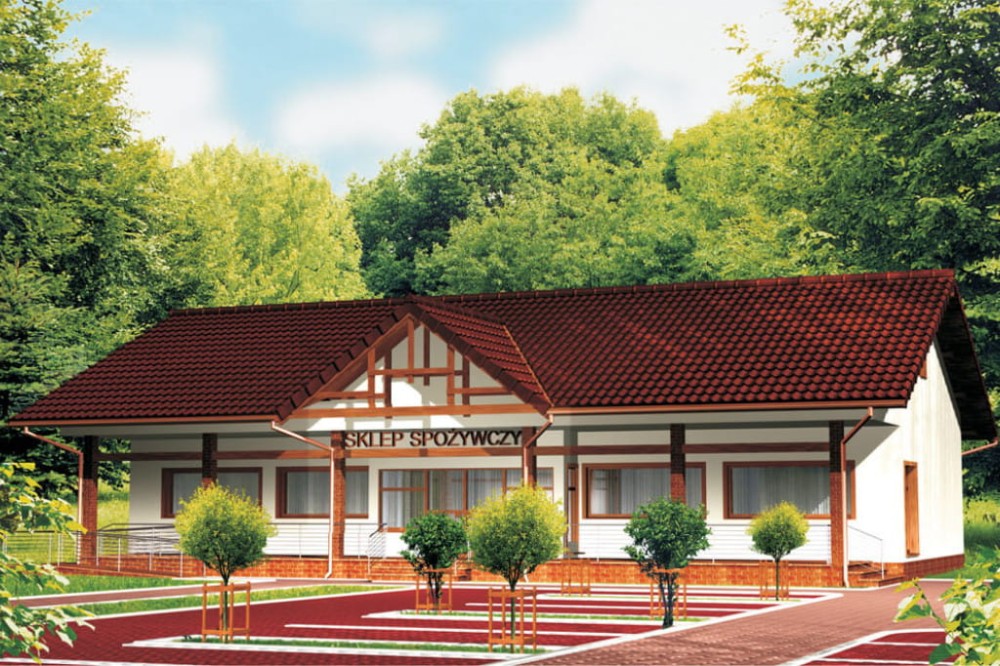

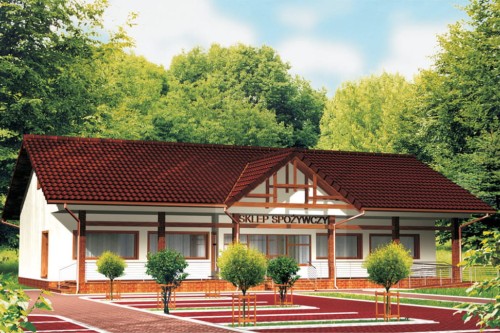

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 271,90 m2. Budynek sklepu samoobsługowego. Obiekt parterowy, podpiwniczony.

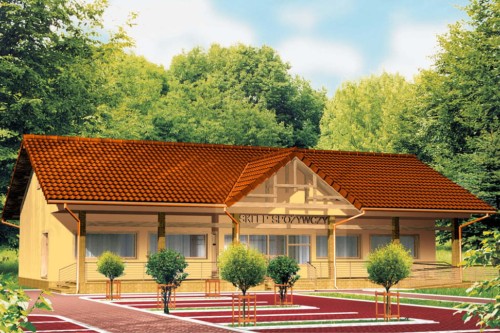

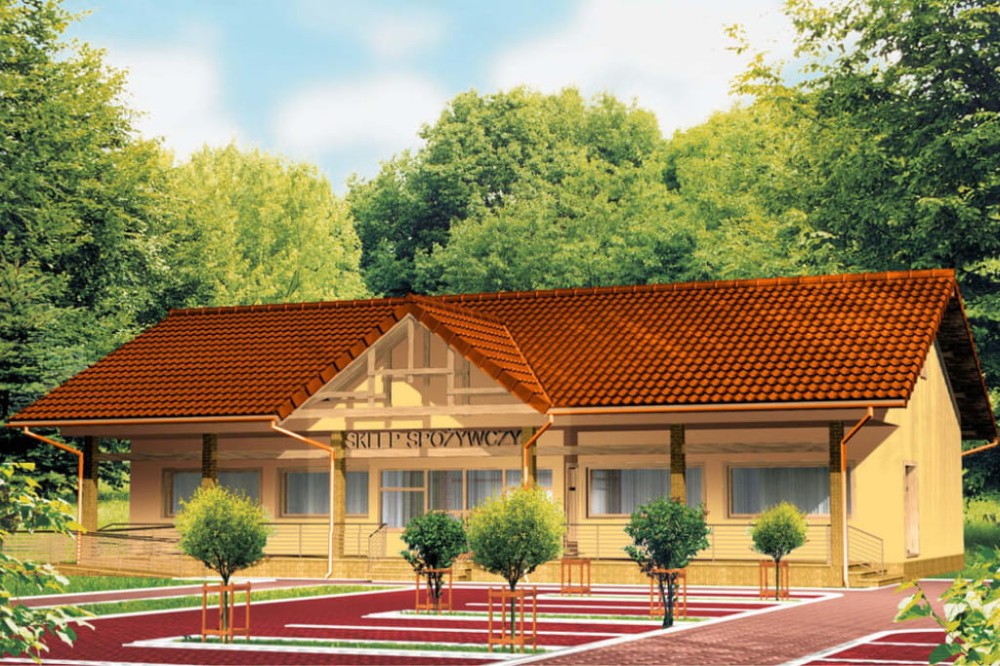

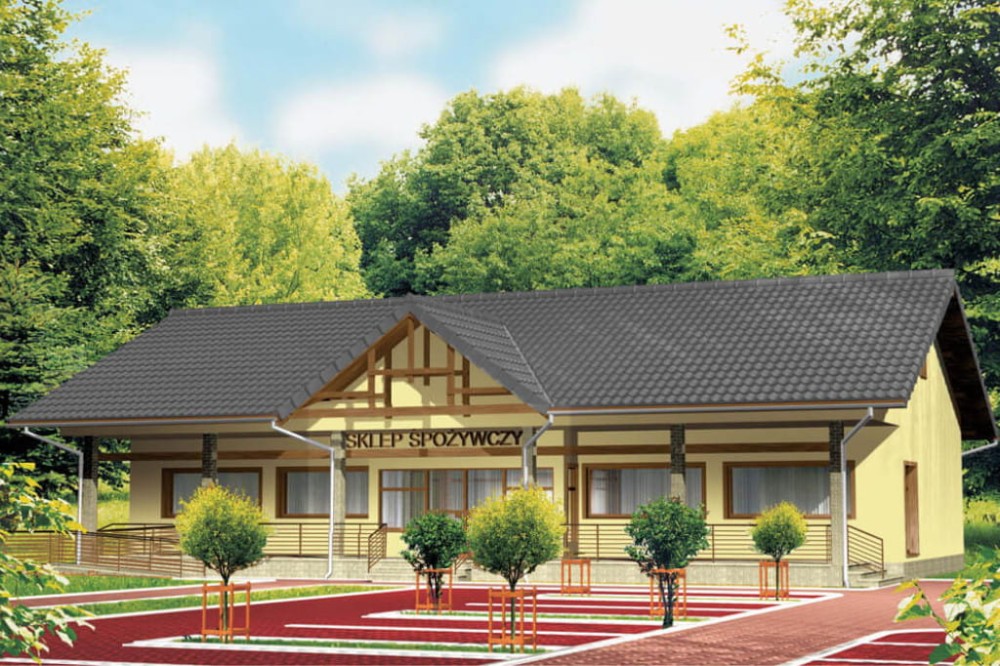

Projekt budynku komercyjnego z przeznaczeniem pod przemysłowy lub spożywczy sklep samoobsługowy. Utrzymany został raczej w charakterze tradycyjnym, podkreślonym przez zastosowanie dwuspadowej połaci dachu. Prosta bryła oparta na nieskomplikowanym kształcie umożliwi lepszą organizację przestrzeni wewnętrznej oraz zewnętrznej, co wiąże się z wygodą pracy i obsługi. Strefę przy elewacji frontowej zadaszono przez wysunięcie połaci dachu, która została dodatkowo wsparta prostymi kolumienkami. Tuż przy wejściu zaplanowano dodatkowo podjazd dla osób niepełnosprawnych.

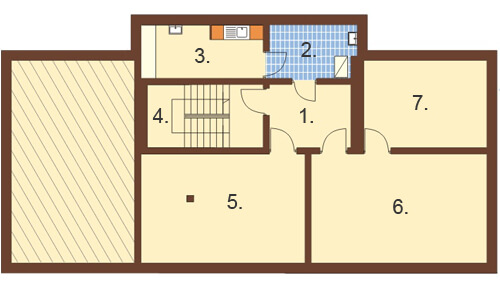

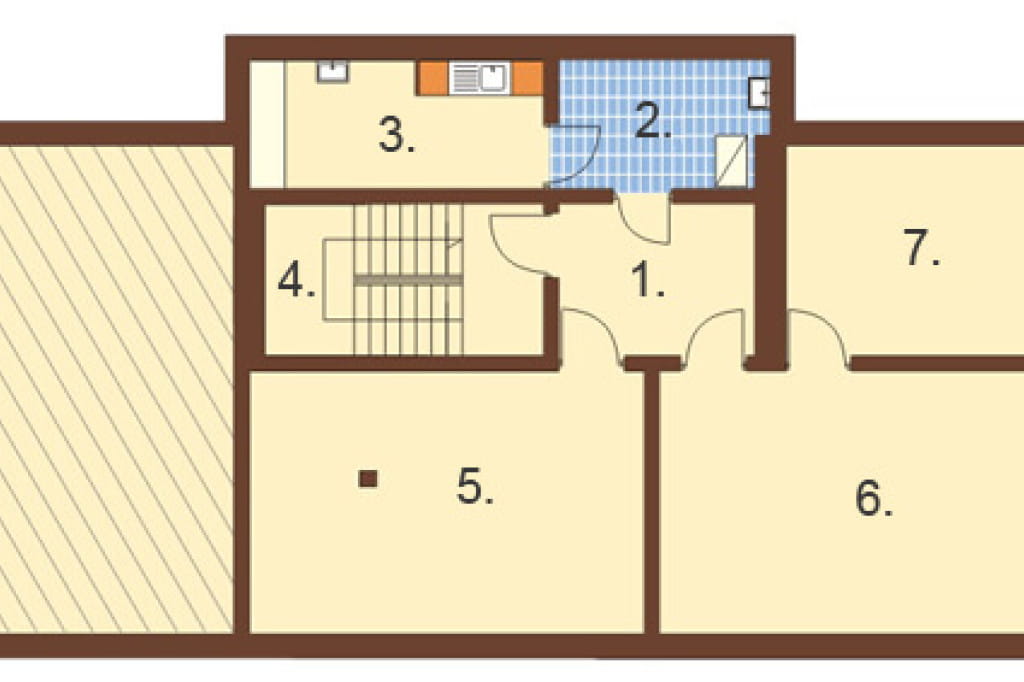

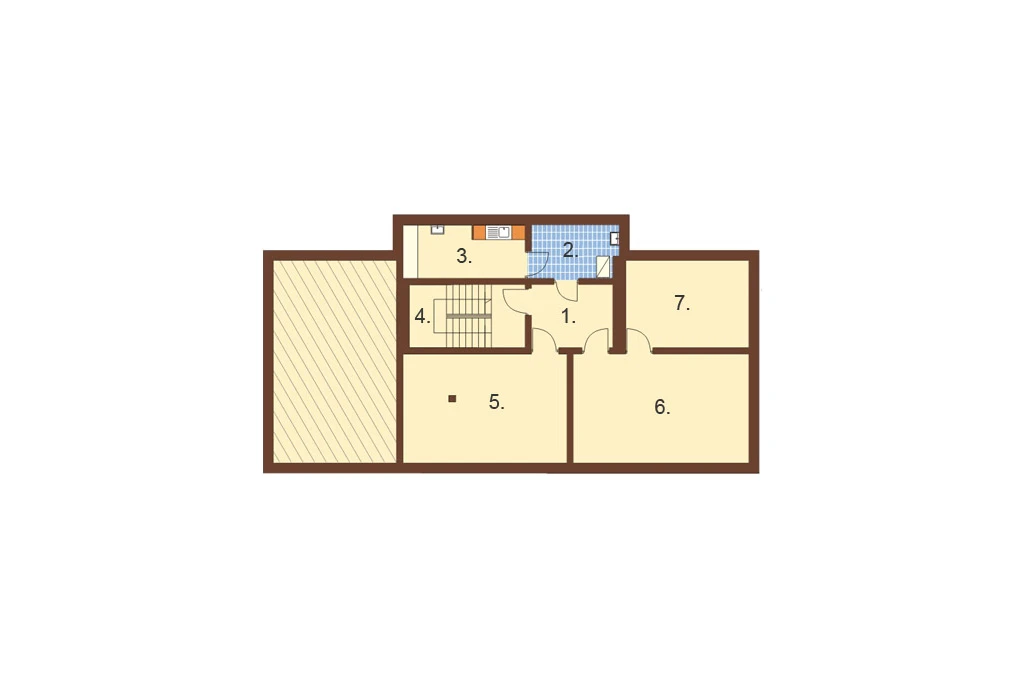

Rzut piwnicy
Piwnica: 108,5 m2
1. Korytarz 8,3 m2
2. Kotłownia 7,4 m2
3. Pomieszczenie gospodarcze 10,7 m2
4. Komunikacja 3,8 m2
5. Magazyn 29,3 m2
6. Magazyn 31,4 m2
7. Magazyn, chłodnia 17,6 m2
W podpiwniczeniu zorganizowano strefę wspomagającą działanie sklepu. Znajdują się tu magazyny, pomieszczenia gospodarcze oraz kotłownia. Pomieszczenia te są dość obszerne, co korzystnie wpłynie na funkcjonowanie obiektu.

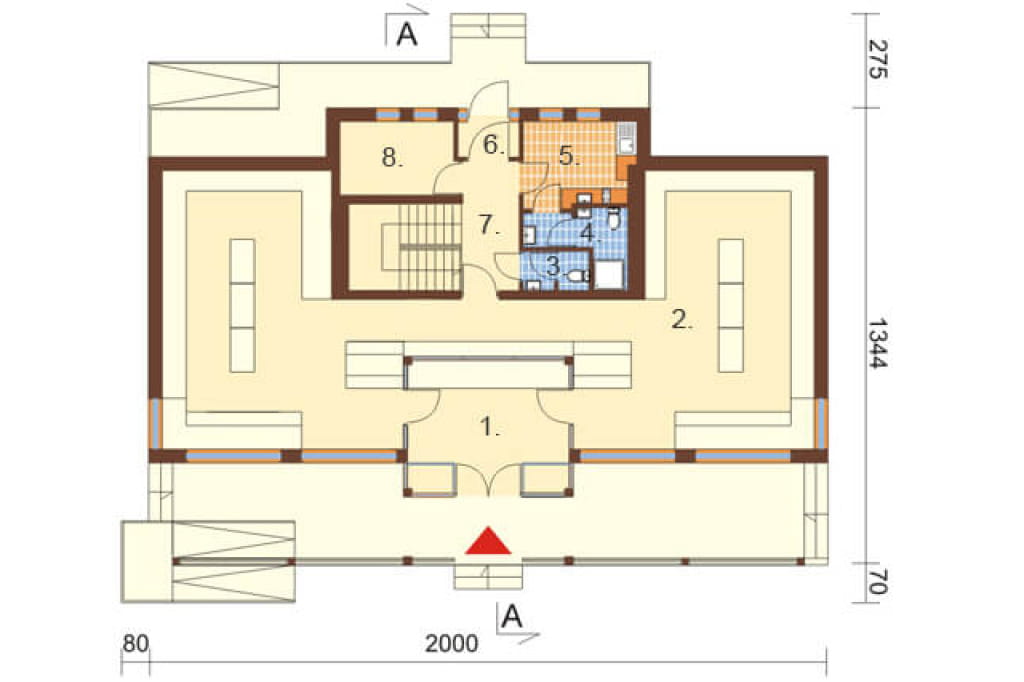

Rzut parteru
Parter: 163,4 m2
1. Wiatrołap 16,1 m2
2. Hala sprzedaży 108,5 m2
3. WC 2,2 m2
4. WC + łazienka 4,6 m2
5. Pomieszczenie socjalne 7,9 m2
6. Wiatrołap 1,9 m2
7. Komunikacja 14,9 m2
8. Pomieszczenie administracyjne 7,3 m2
Na parterze zaplanowano przestronną halę sprzedaży. Wydzielenie dwóch stref umożliwi lepsze rozplanowanie wnętrza sklepu i ekspozycji sprzedawanych przedmiotów. W tylnej części parteru zorganizowano zaplecze tj. pomieszczenie socjalne, toaletę oraz łazienkę. Dostęp do niego jest umożliwiony poprzez zaprojektowanie dodatkowego wejścia z tyłu budynku.

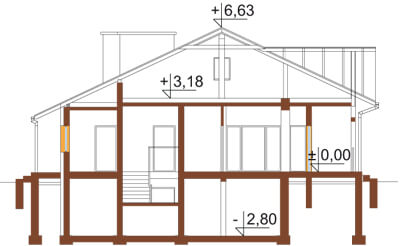

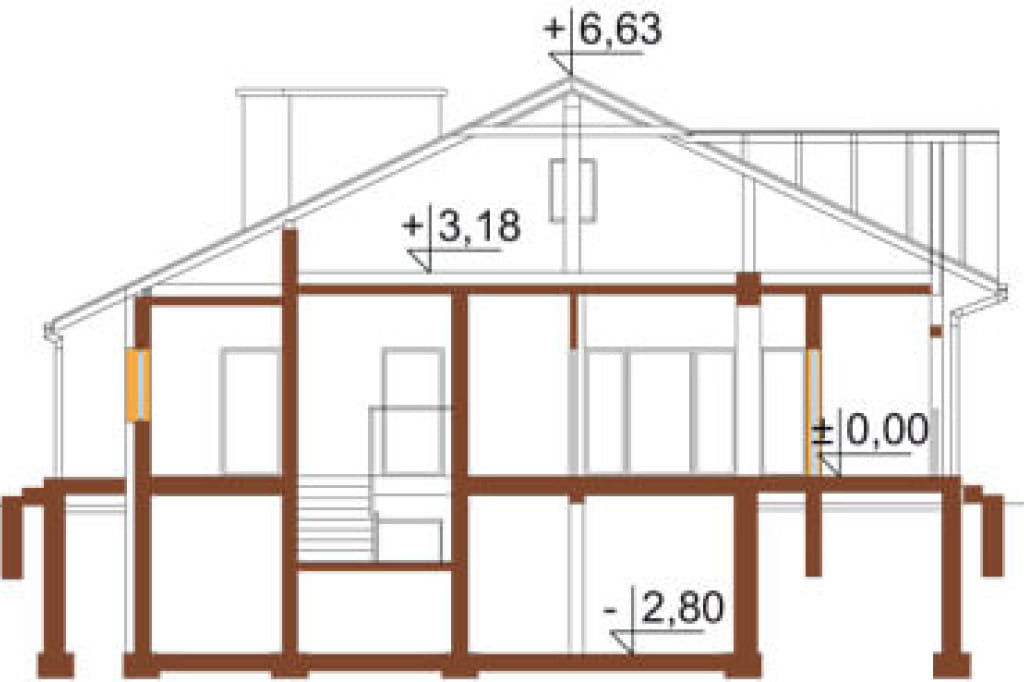

Przekrój

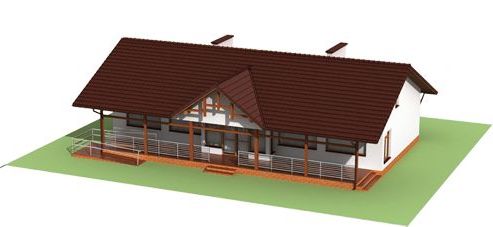

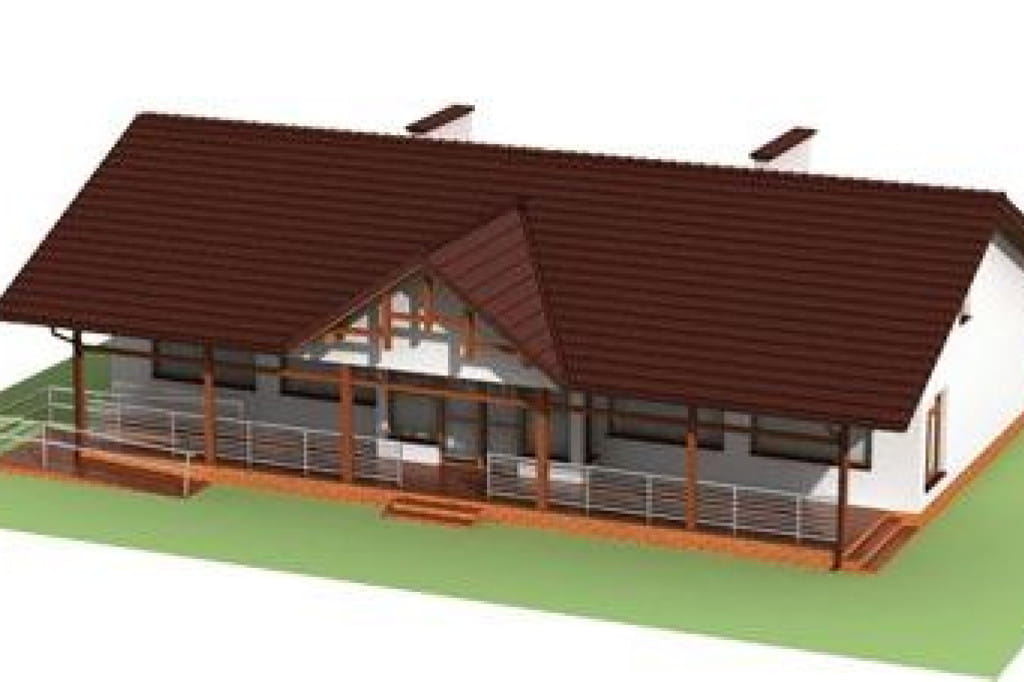

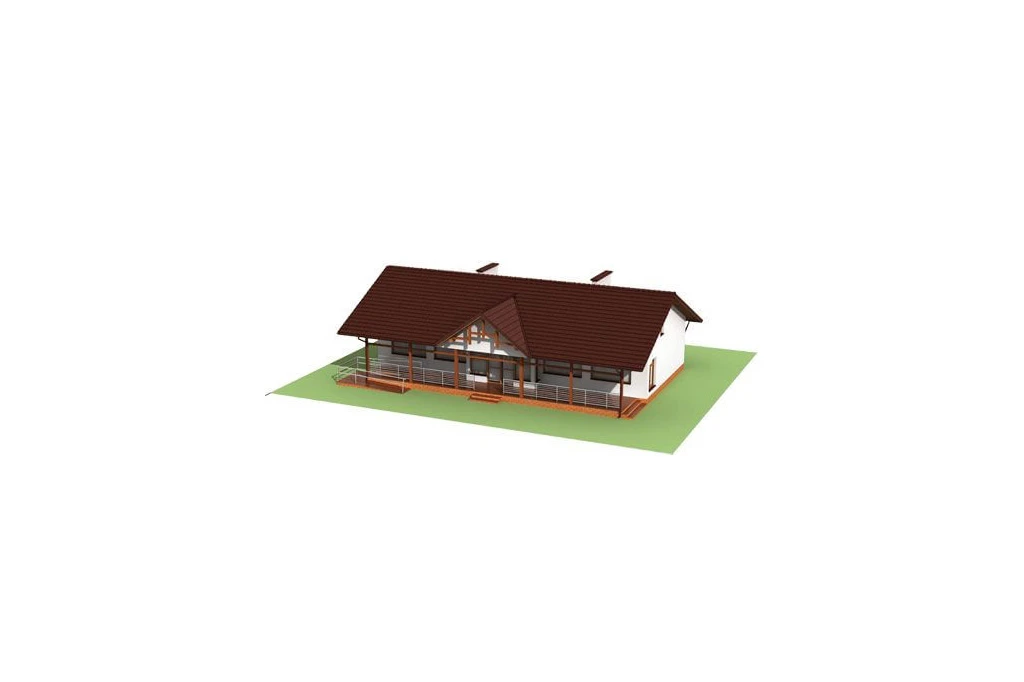

Model

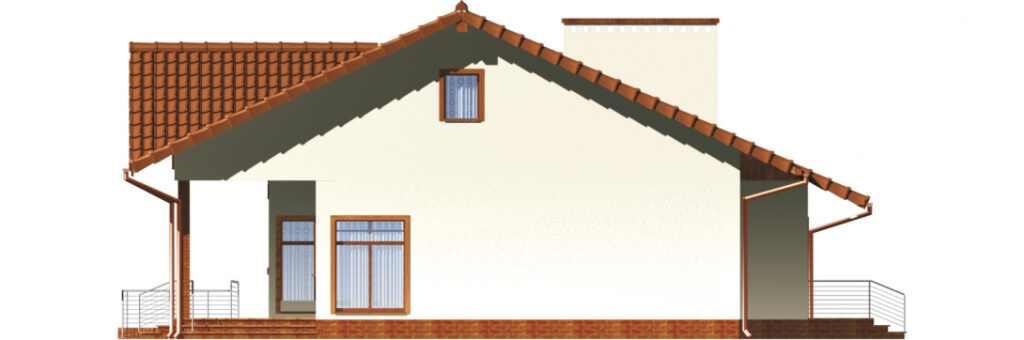

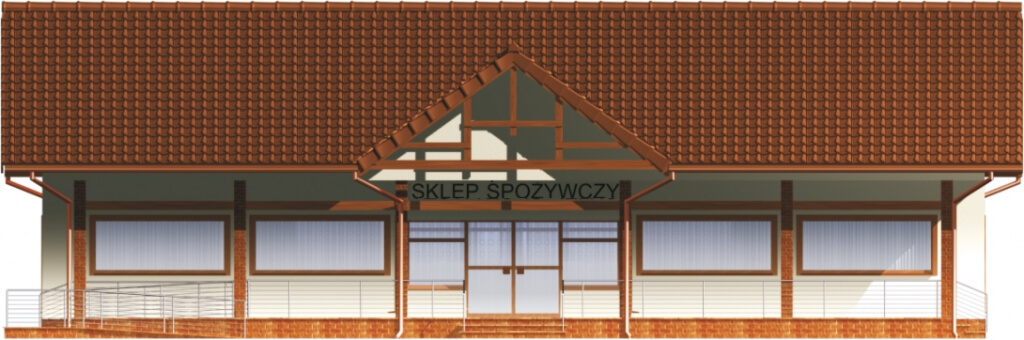

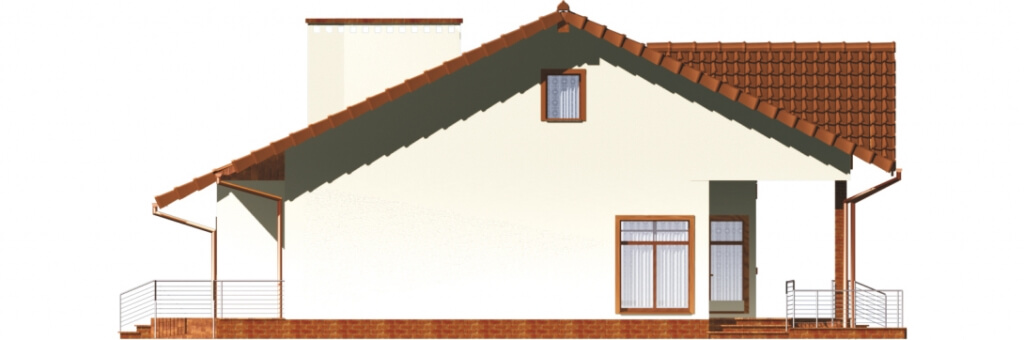

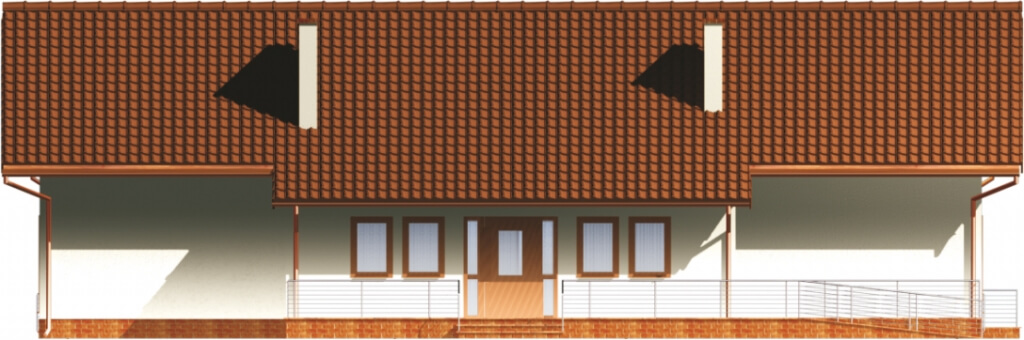

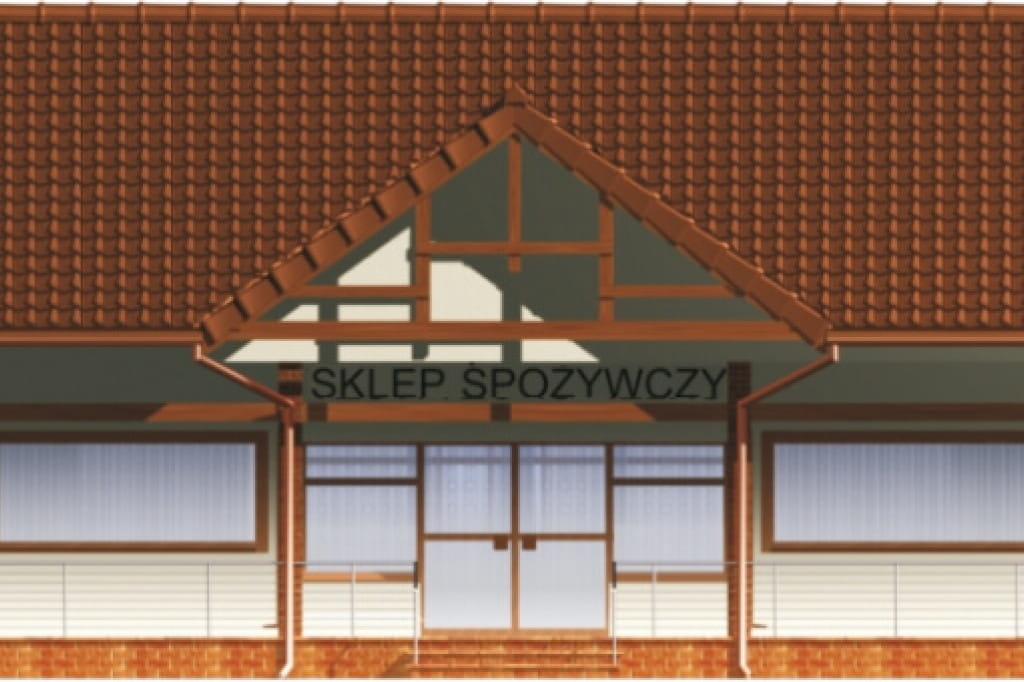

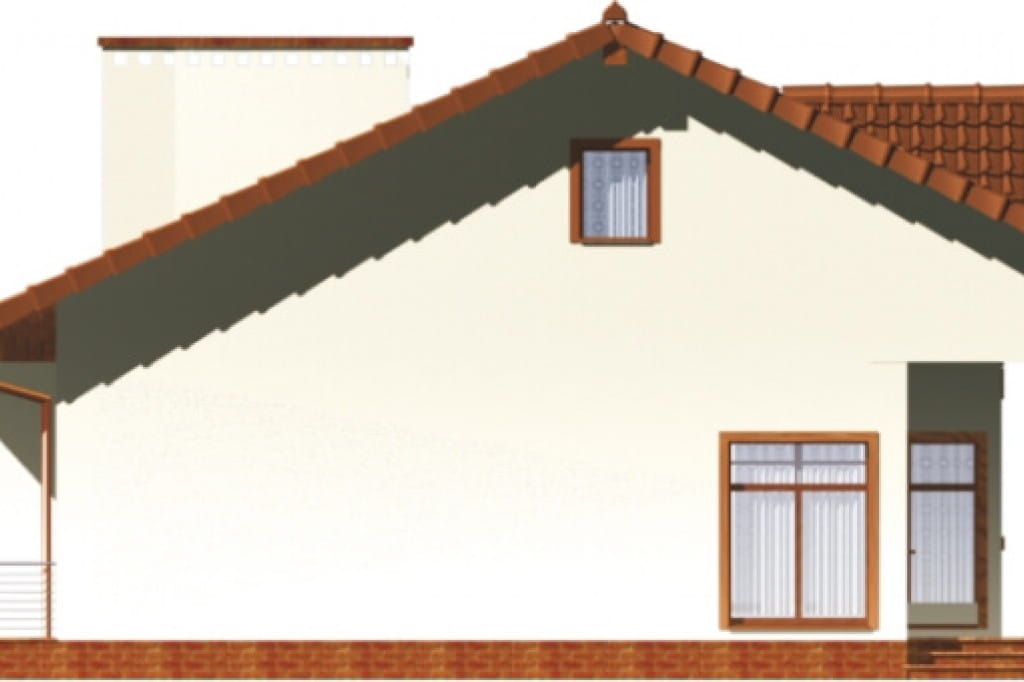

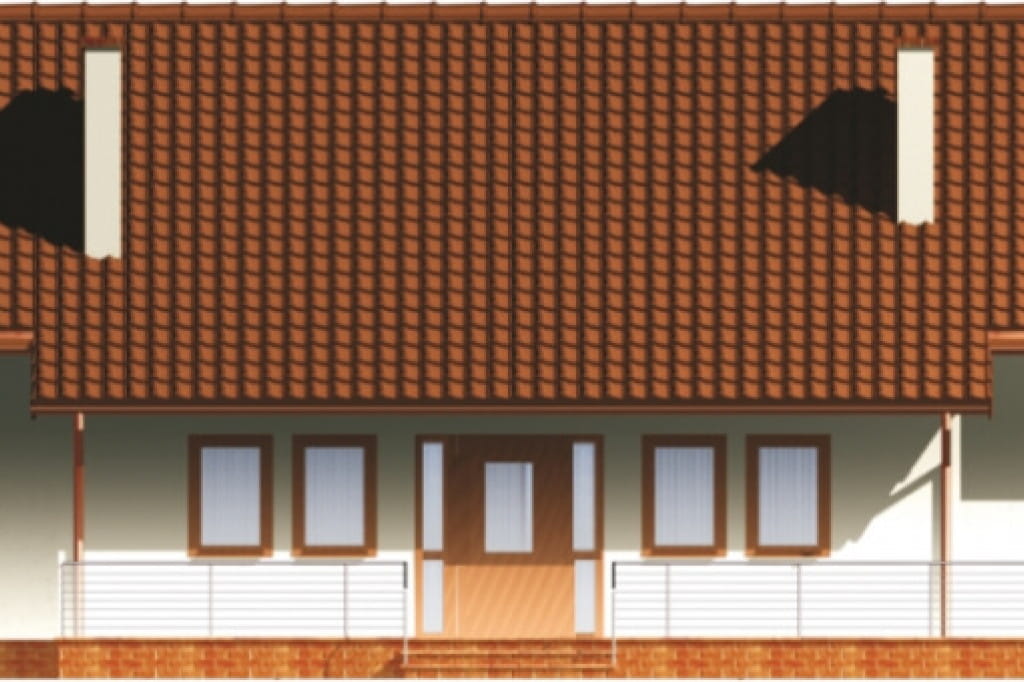

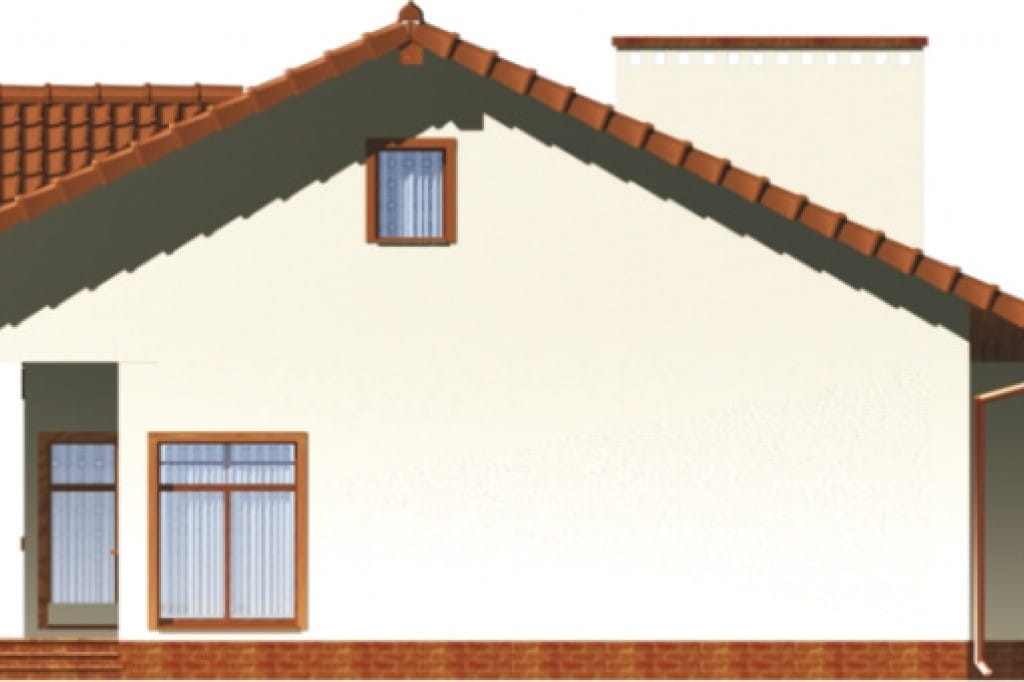

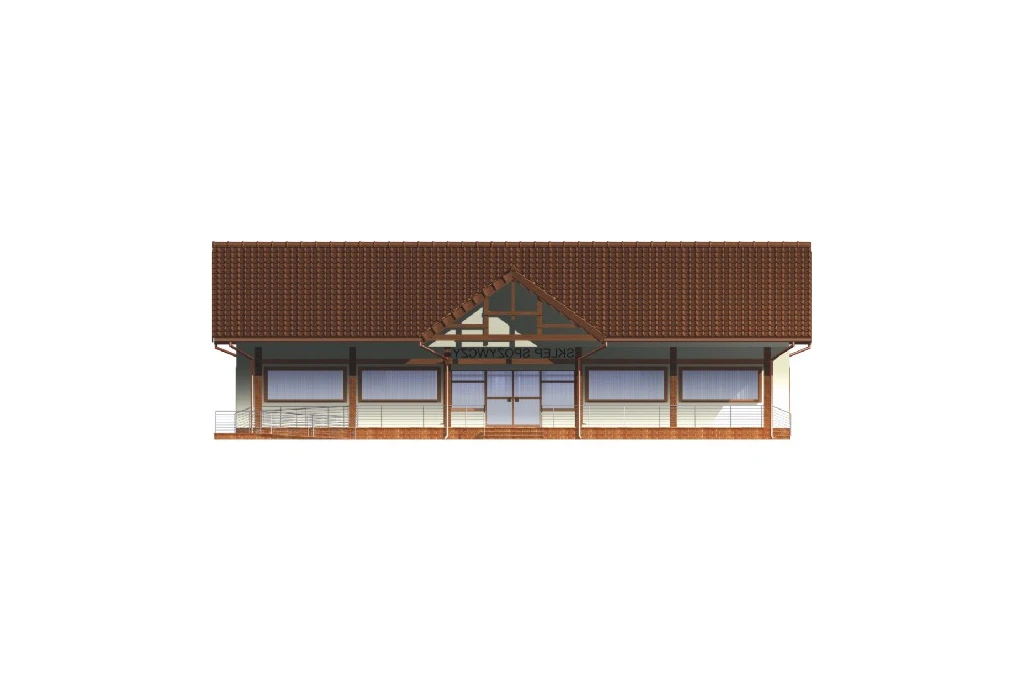

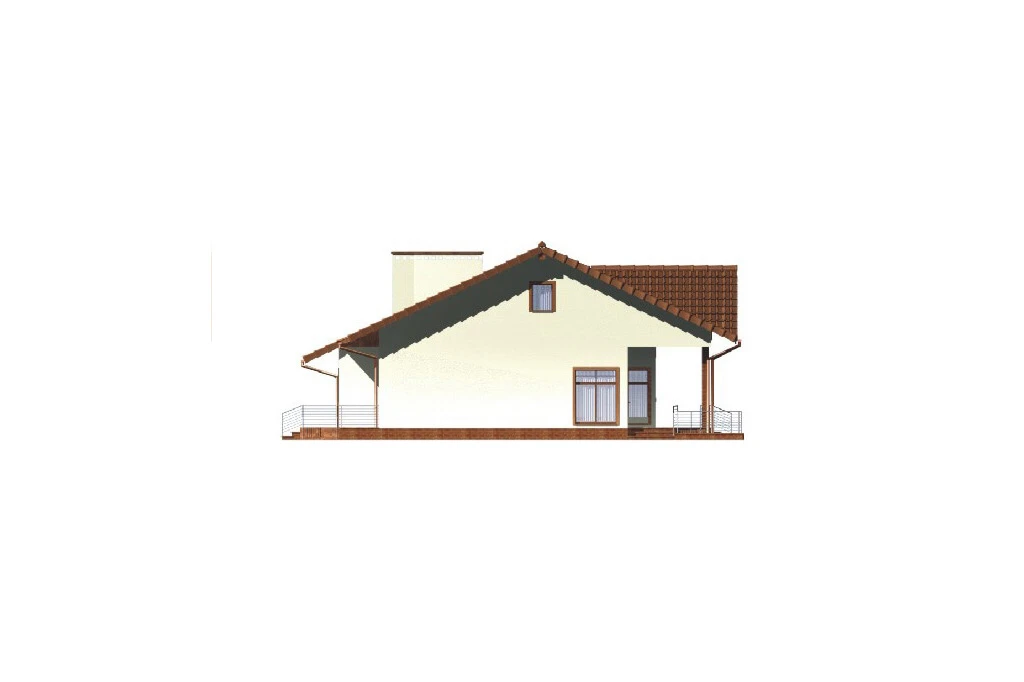

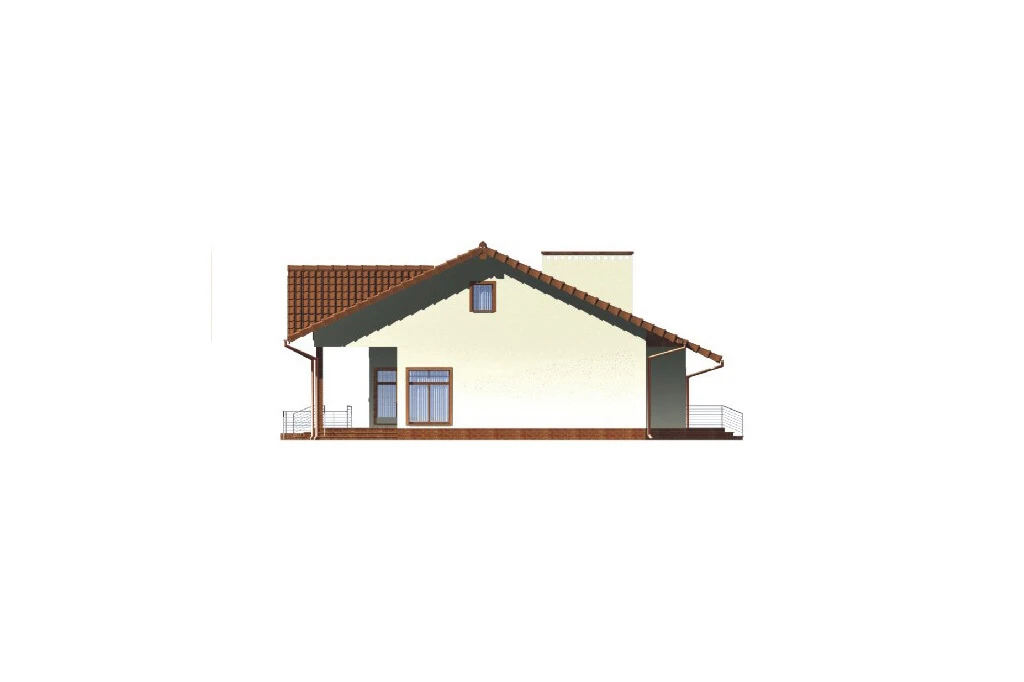

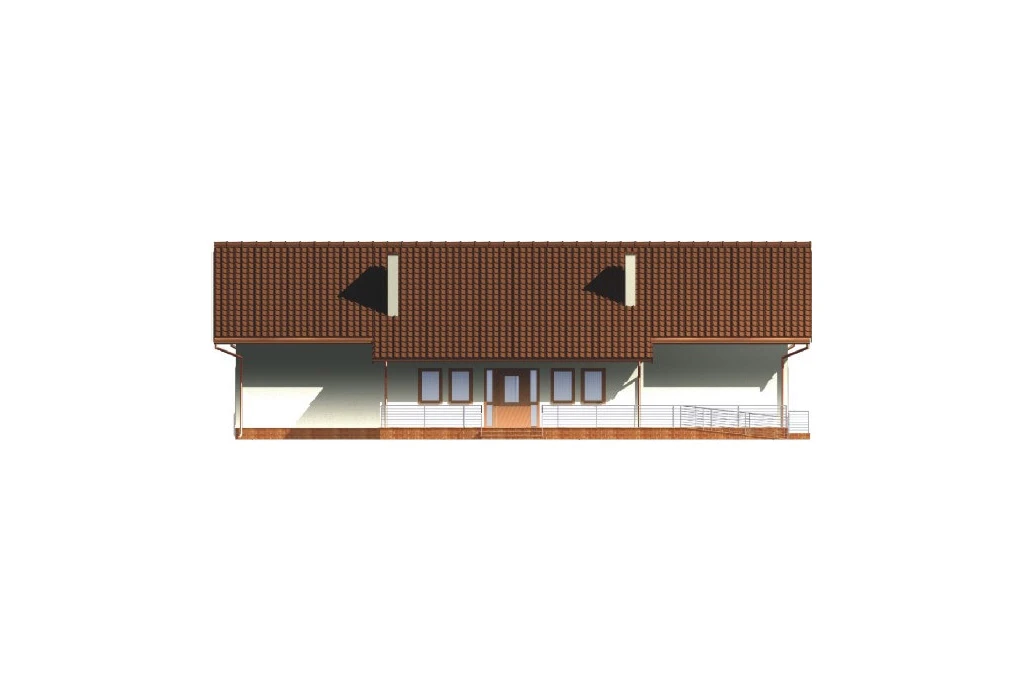

Elewacje
Informacje podstawowe
Program: hala sprzedaży, pomieszczenie socjalne, pomieszczenie administracyjne, skład opakowań, magazyny, chłodnia, kotłownia.
Technologia: tradycyjna.
Materiały ścian zewnętrznych: pustak ceramiczny 29 cm, styropian 11 cm, tynk zewnętrzny.
Stropy w budynku: żelbetowe.
Kąt nachylenia dachu: 25°.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Katarzyna Hodor
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 200 - 300
- Powierzchnia zabudowy (m²) 200 - 300
- Kąt nachylenia dachu (°) 20 - 25
- Szerokość działki/krótszy bok (m) 20 - 25
- Długość działki/dłuższy bok (m) 25 - 30
- Wysokość budynku (m) 7 - 8
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 271.90
- Powierzchnia zabudowy (m²) 249.53
- Szerokość budynku/krótszy bok (m) 13.44
- Długość budynku/dłuższy bok (m) 20
- Wysokość budynku (m) 7.08
- Szerokość działki/krótszy bok (m) 21.69
- Długość działki/dłuższy bok (m) 28.00
- Kąt nachylenia dachu (°) 25
- Rodzaj dachu dwuspadowy
- Piwnica podpiwniczony
- Garaż bez garażu
- Poddasze poddasze nieużytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Fundamenty ława fundamentowa
- Strop w budynku* żelbetowy
- Układ dachu kalenicowy
- Kubatura (m³) 1684.90
- Liczba kondygnacji 2
- Wentylacja* grawitacyjna
- Liczba pomieszczeń 15
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
