Budynek gastronomiczny

10 550,00 zł

Tak niską cenę gwarantujemy do 20 grudnia 2025

	W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >>
	Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia
	Parametry projektu zobacz >>
	Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >>
	Koszty budowy zobacz >>
	Forum dotyczące tego projektu zobacz >>

Przejdź do opisu projektu i spaceru 3D

	Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >>
	Adaptacja i pozwolenie na budowę zobacz >>
	Jeśli masz pytanie napisz >>

Napisz jeśli masz pytanie

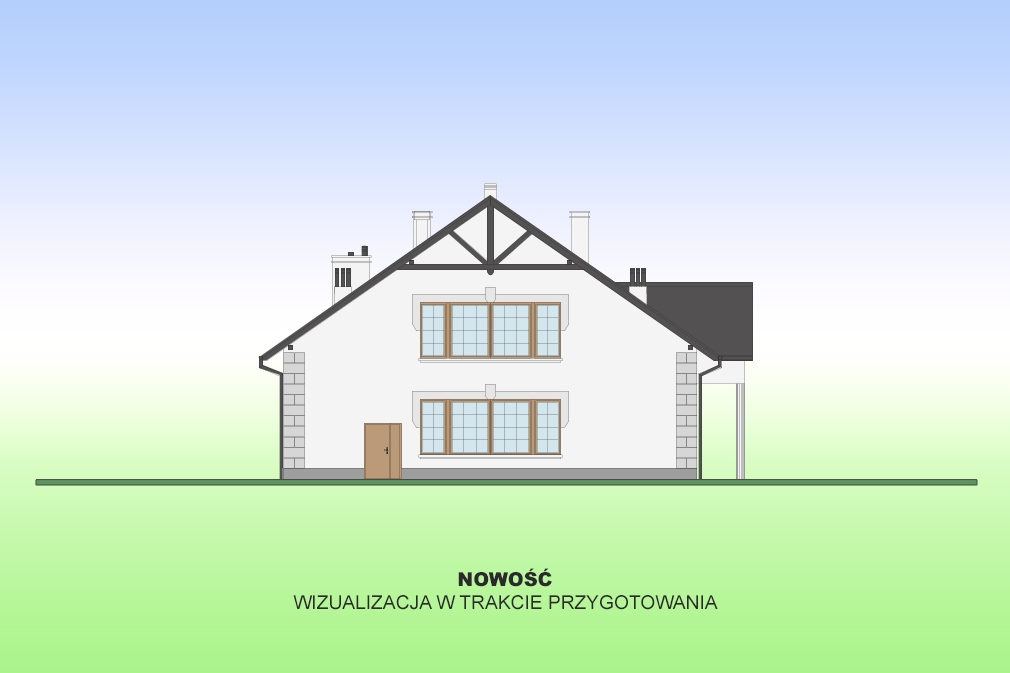

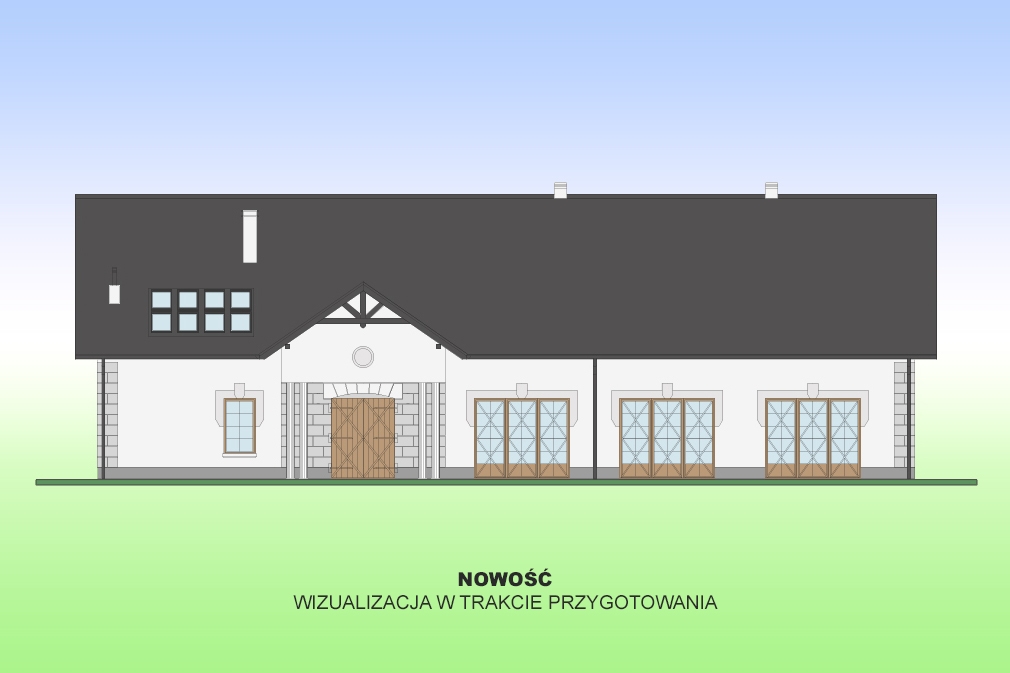

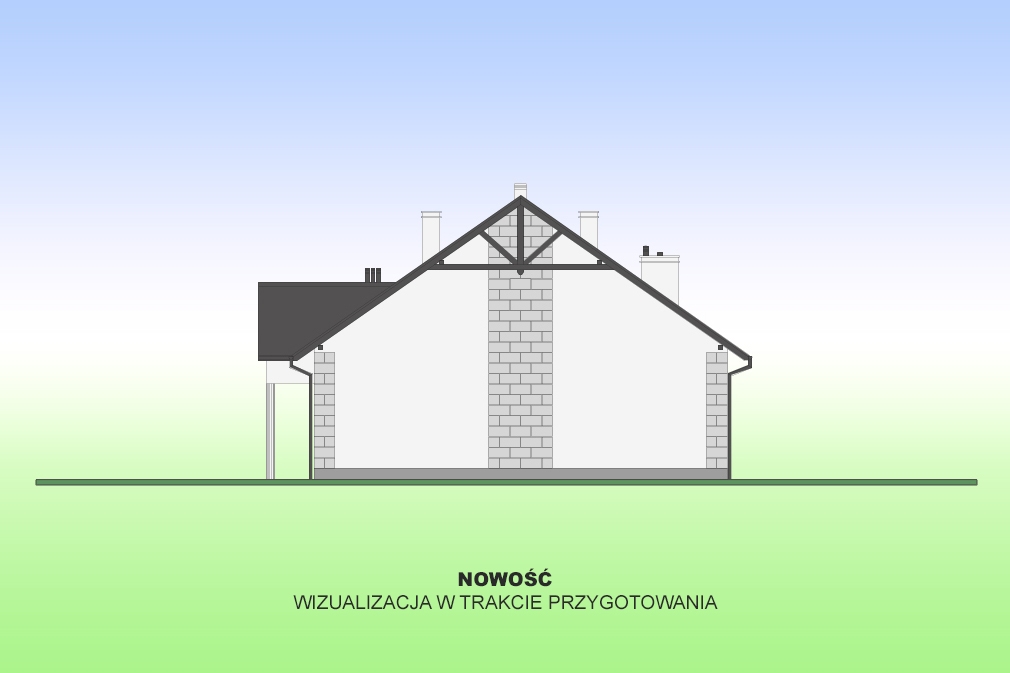

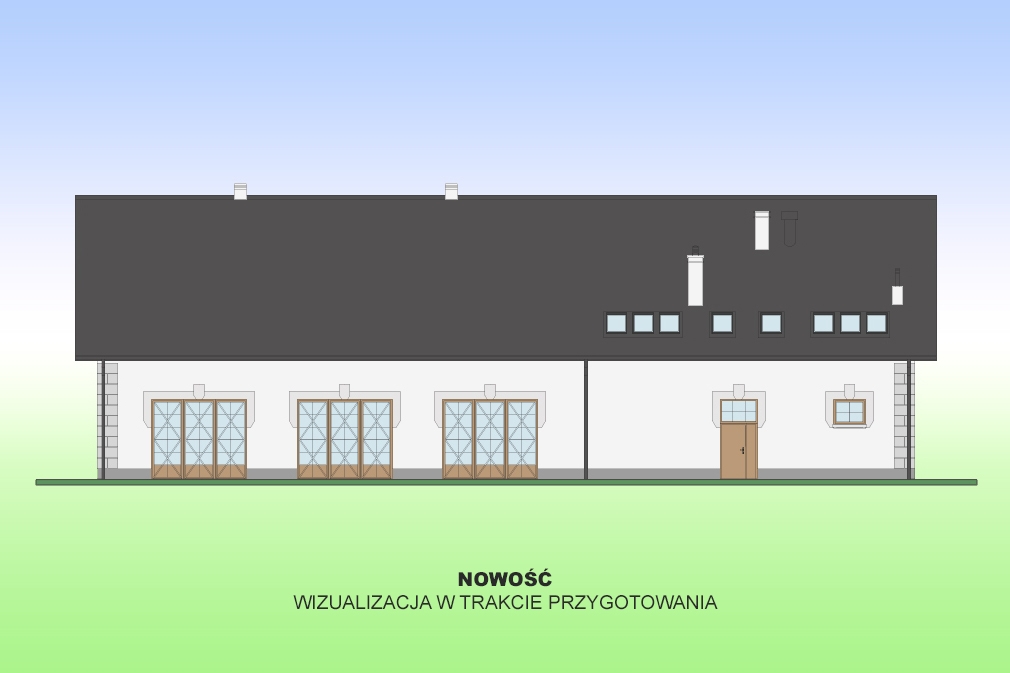

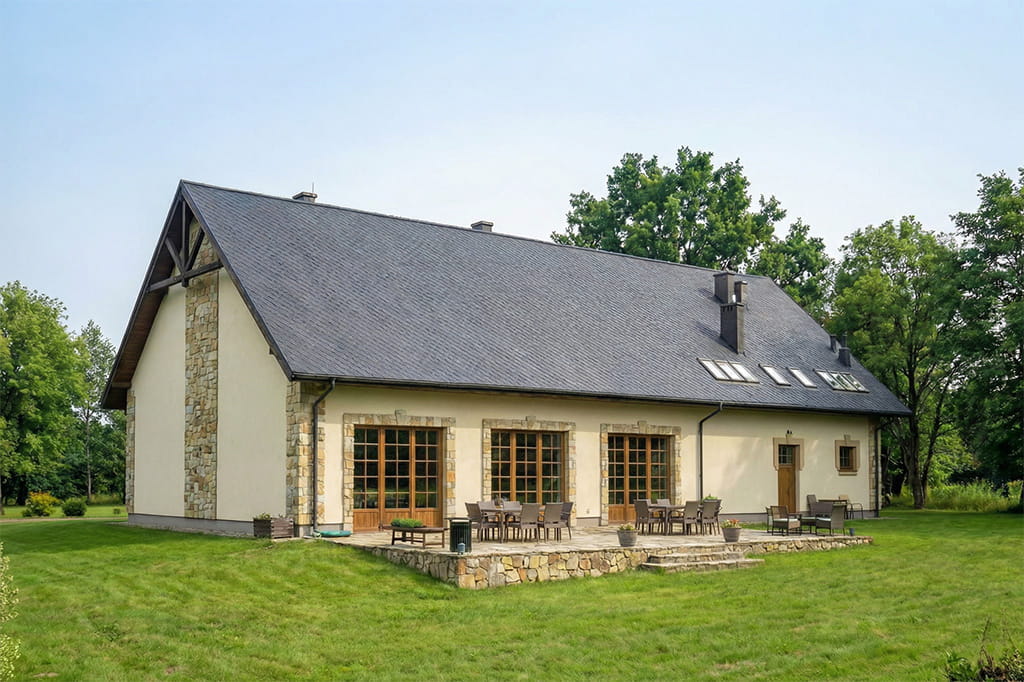

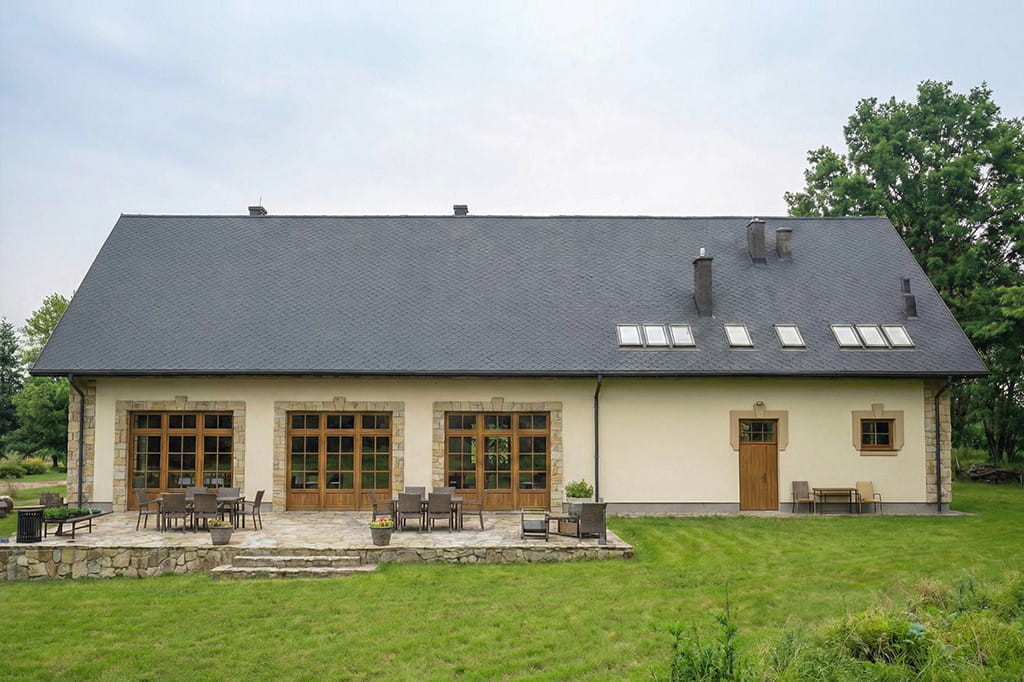

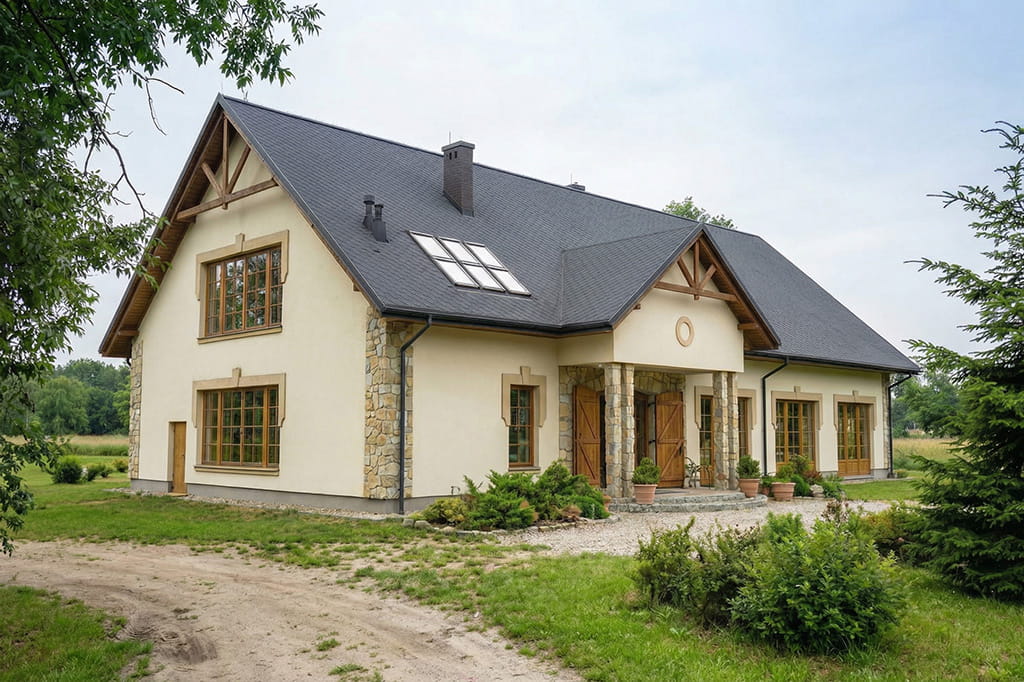

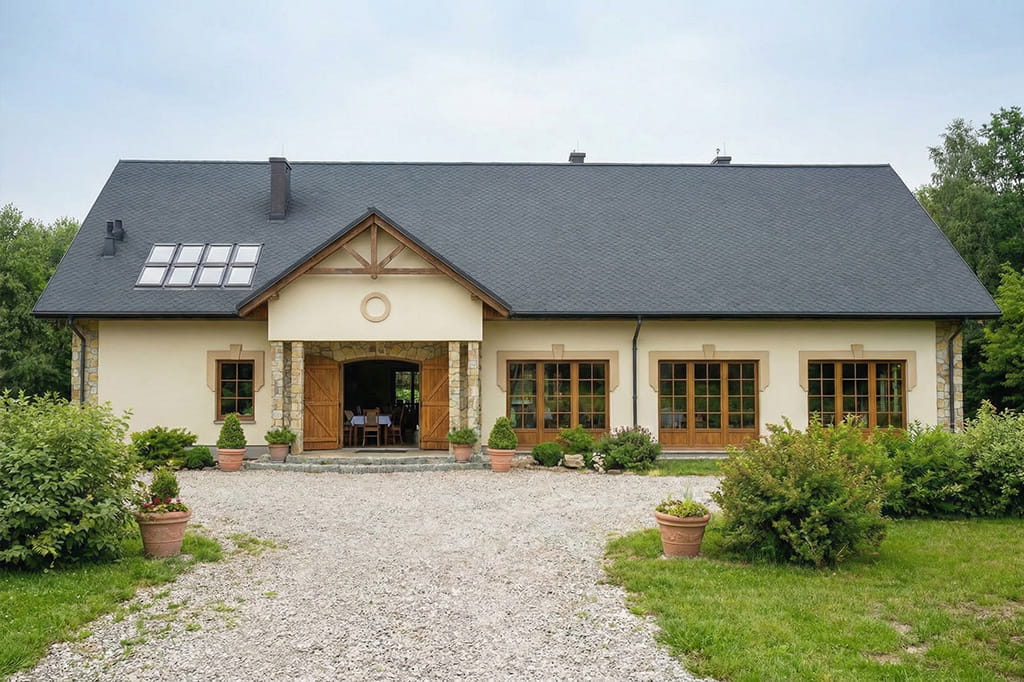

Prezentacja projektu

Opis projektu

Obiekt pełniący funkcję gastronomiczną z częścią szatniową dla personelu dla zatrudnienia około 6 - 10 pracowników. Budynek nie jest podpiwniczony i posiada dwie kondygnacje nadziemne ? parter i poddasze.

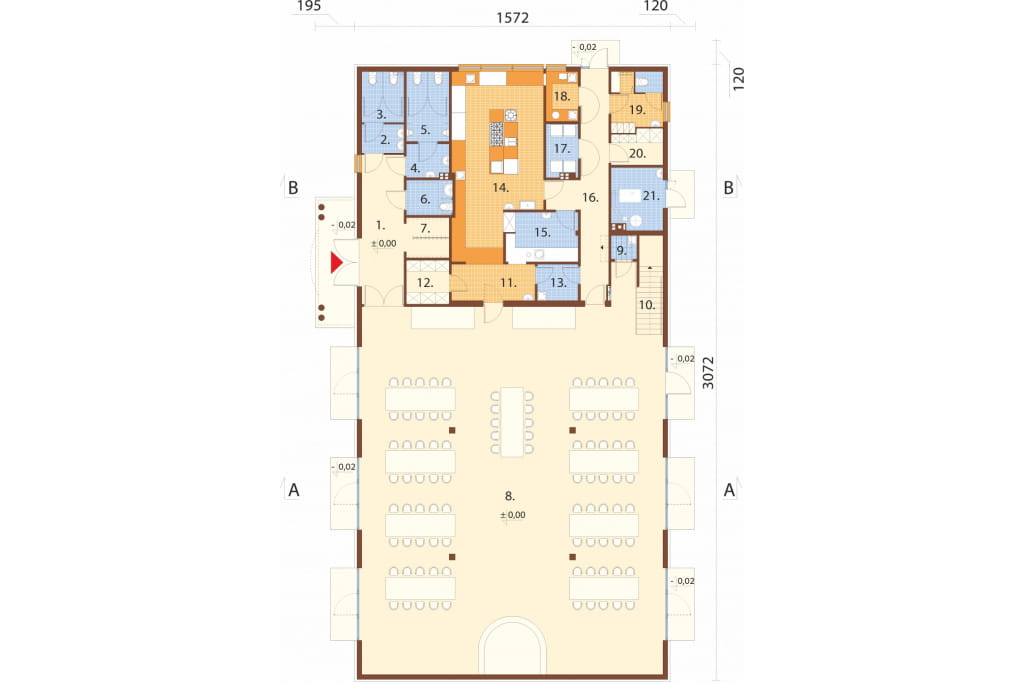

Rzut parteru

Powiększ rzut

Parter: 427,22 m²

1. Hall wejściowy 15,05 m²

2. Przedsionek WC damskie 2,94 m²

3. WC damskie 5,23 m²

4. Przedsionek WC męskie 3,30 m²

5. WC męskie 7,18 m²

6. WC dla osób niepełnosprawnych 3,88 m²

7. Szatnia 4,09 m²

8. Sala wielofunkcyjna 274,15 m²

9. Pom. porządkowe 1,41 m²

10. Schody. 4,32 m²

11. Rozdzielnia kelnerska 7,28 m²

12. Magazyn 4,49 m²

13. Pom. porządkowe 3,52 m²

14. Kuchnia 37,27 m²

15. Zmywalnia 8,73 m²

16. Korytarz 17,86 m²

17. Pom. chłodziarek 3,88 m²

18. Przyg. warzyw / jaj 3,81 m²

19. Szatnia personelu + WC 7,06 m²

20. Magazyn 4,17 m²

21. Kotłownia 7,60 m²

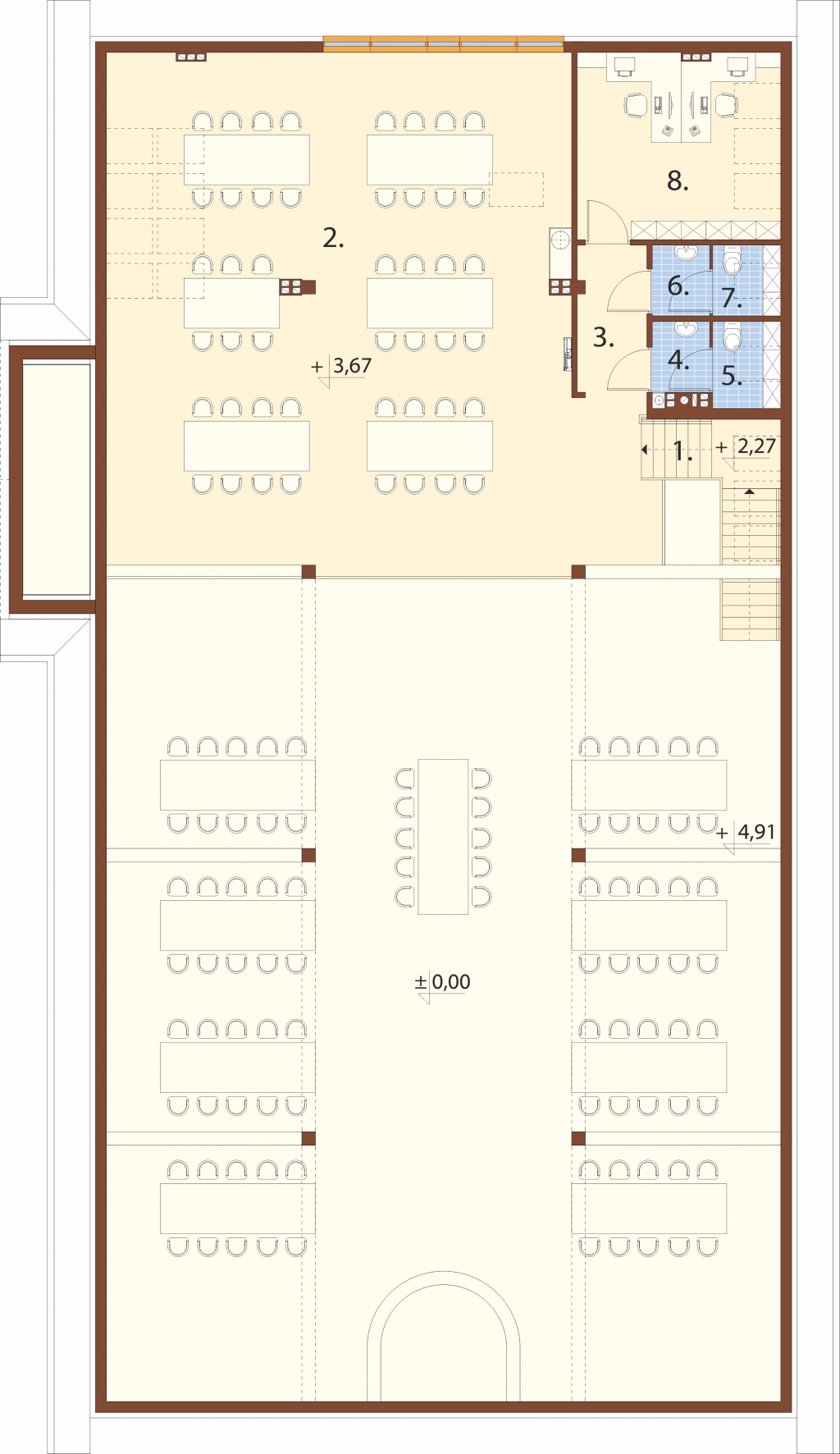

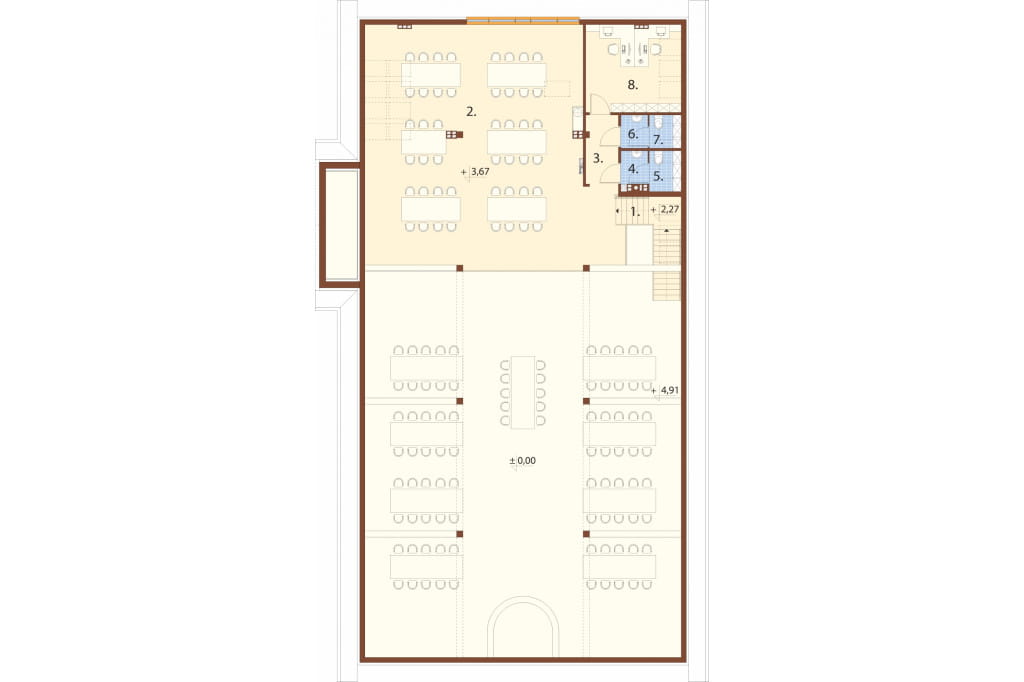

Rzut piętra / antresoli

Powiększ rzut

Poddasze: 151,54 / 162,74 m²

1. Schody 4,25 m²

2. Antresola 119,48 / 126,37 m²

3. Przedsionek 4,87 m²

4. Przedsionek WC damskie 1,90 m²

5. WC damskie 1,69 / 2,80 m²

6. Przedsionek WC męskie 1,90 m²

7. WC męskie 1,36 / 2,27 m²

8. Pokój biurowy 15,95 / 18,38 m²

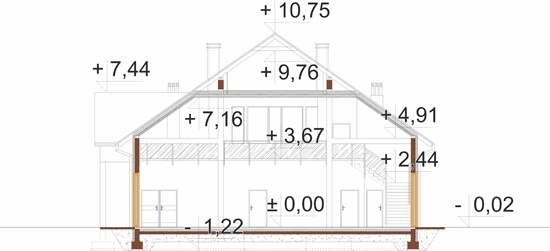

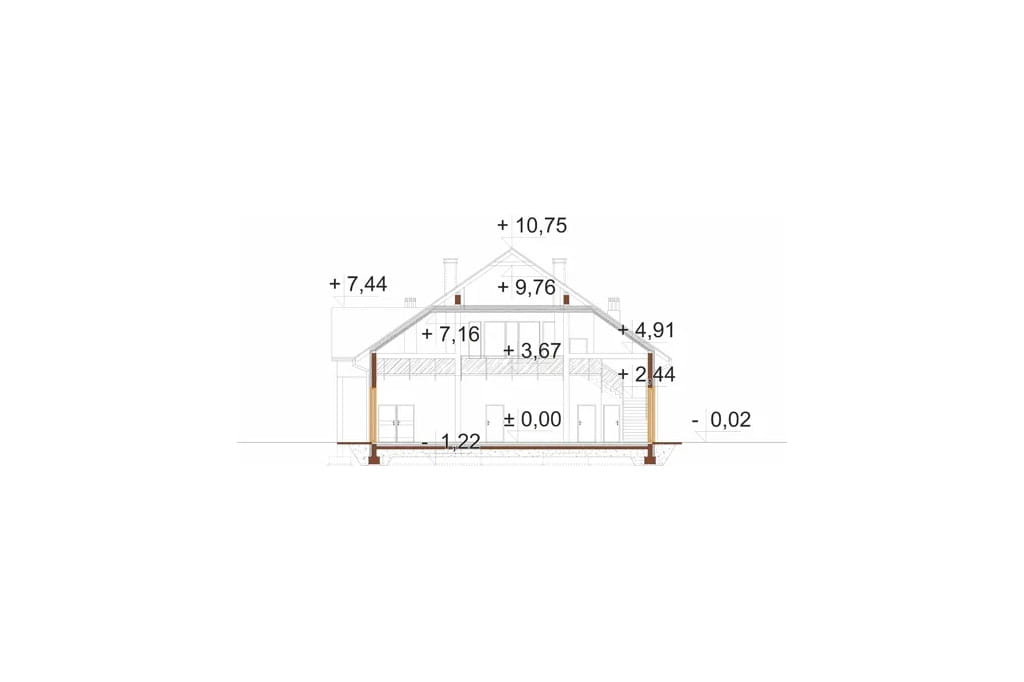

Przekrój

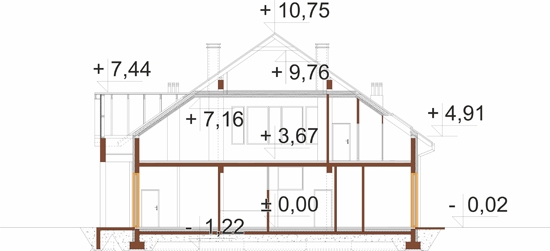

A-A

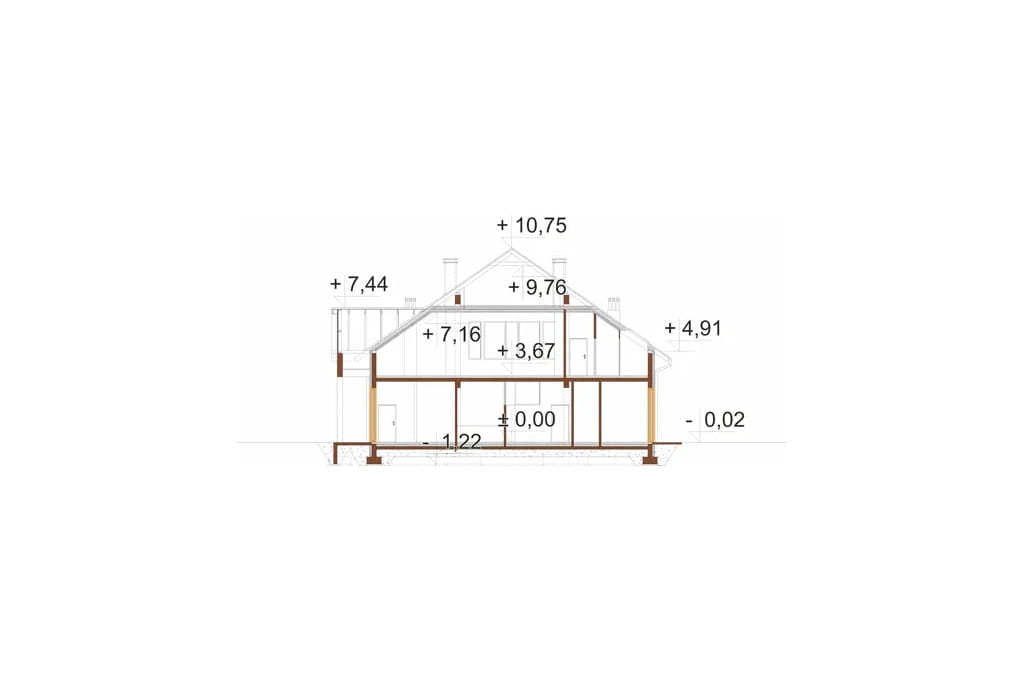

B-B

Informacje podstawowe

Projekt budynku gastronomicznego LK-172.
Obiekt pełniący funkcję gastronomiczną z częścią szatniową dla personelu dla zatrudnienia około 6 - 10 pracowników. Budynek nie jest podpiwniczony i posiada dwie kondygnacje nadziemne ? parter i poddasze.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki z betonu komórkowego 24 cm, styropian 12 cm, tynk zewnętrzny
Strop: żelbetowy.
Kąt nachylenia dachu: 35°
Ogrzewanie: kocioł na paliwo stałe
Wentylacja: mechaniczna i grawitacyjna
Pokrycie dachu: dachówka ceramiczna
Program:
Parter - hol wejściowy, przedsionek WC damskiego, WC damskie, WC dla osób niepełnosprawnych, przedsionek WC męskiego, WC męskie, szatnia, sala wielofunkcyjna, schody na antresolę, pomieszczenie porządkowe, rozdzielnia kelnerska, magazyn, kuchnia, zmywalnia, korytarz, kotłownia, pomieszczenie na chłodziarki, magazyn, pomieszczenie obróbki warzyw / jaj oraz szatnia personelu + WC.
Antresola - schody, przedsionek WC damskiego, WC damskie, przedsionek WC męskiego, WC męskie, biuro oraz sala wielofunkcyjna.

Koszty budowy sprawdź >>

Architekt: Jaromir Mruk, Mateusz Budziakowski,

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

projekt architektoniczny
projekt konstrukcyjny
projekt wewnętrznych instalacji sanitarnych
projekt wewnętrznych instalacji ogrzewania (paliwo stałe)
projekt wewnętrznej instalacji wentylacji mechanicznej
projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej
przedmiar + zestawienie materiałów budowlanych
projektowana charakterystyka energetyczna budynku
zgoda na zmiany w projekcie

Ogólne kategorie, do których należy ten projekt

Powierzchnia mieszkalna (m²) 0 - 50
Powierzchnia użytkowa (m²) 500 - 1000
Powierzchnia zabudowy (m²) 300 - 500
Kąt nachylenia dachu (°) 30 - 35
Szerokość działki/krótszy bok (m) 20 - 25
Wysokość budynku (m) 9 - 10

Podstawowe parametry projektu

Powierzchnia mieszkalna (m²) 0.00
Powierzchnia użytkowa (m²) 578.76
Powierzchnia zabudowy (m²) 494.07
Szerokość budynku/krótszy bok (m) 15,72
Długość budynku/dłuższy bok (m) 30,72
Wysokość budynku (m) 10,77
Szerokość działki/krótszy bok (m) 23.72
Kąt nachylenia dachu (°) 35
Rodzaj dachu dwuspadowy
Piwnica bez podpiwniczenia
Garaż bez garażu
Poddasze antresola

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna
Kubatura (m³) 4062.10
Liczba kondygnacji 2
Rodzaj ogrzewania paliwo stałe
Wskaźnik energii pierwotnej (kWh/(m²·rok)) 94,79
Liczba pomieszczeń 29

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
