Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 205,70 m2. Budynek małej gastronomii przewidziany na max. 45 konsumentów, piętrowy, podpiwniczony.

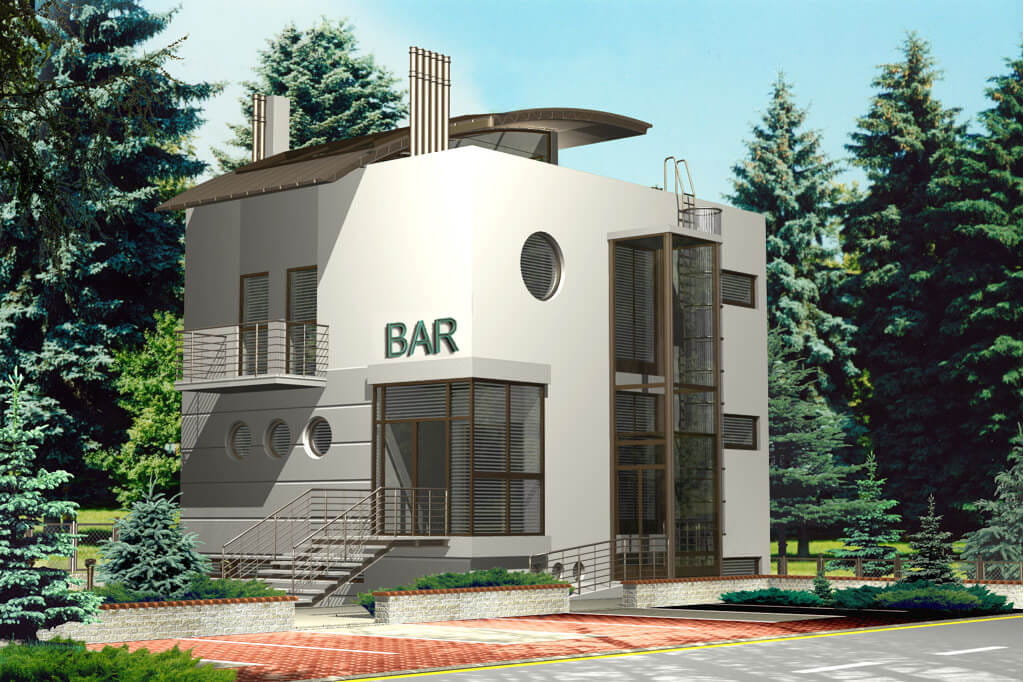

Projekt futurystycznego budynku handlowo-usługowego z przeznaczeniem do organizacji obiektu gastronomicznego np. baru lub restauracji. Idealnie wpisuje się w najnowsze trendy architektury światowej, poprzez swój nowoczesny wygląd oparty na sześciennej bryle. Świetlik dachowy o niespotykanym, opływowym kształcie doskonale podkreśla charakter całego założenia. Przeszklenia dodają formie lekkości, a okrągłe okienka idealnie podkreślają styl. Projekt idealnie sprawdzi się dla osób ceniącym architekturę modernistyczną opartą na elementarnych bryłach. Obiekt jest w pełni dostosowany do potrzeb osób niepełnosprawnych.

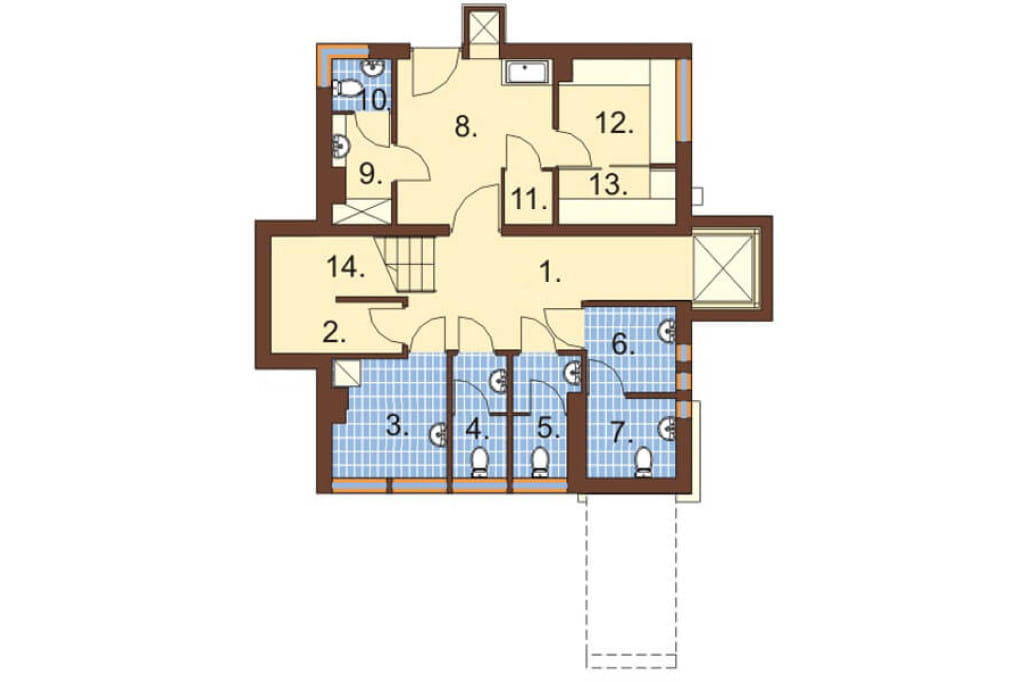

Rzut piwnicy
Piwnica: 74,7 m2
1. Hol 12,5 m2
2. Pomieszczenie gospodarcze 1,1 m2
3. Kotłownia + pralnia 7,1 m2
4. WC damski 3,5 m2
5. WC męski 3,8 m2
6. WC dla niepełnosprawnych 4,1 m2
7. WC dla niepełnosprawnych 3,8 m2
8. Korytarz 12,2 m2
9. Szatnie personelu 3,3 m2
10. WC personelu 1,6 m2
11. Magazyn bielizny 1,4 m2
12. Magazyn 6,6 m2
13. Magazyn produktów 3,4 m2
14. Schody 10,3 m2
Część podpiwniczona została udostępniona poprzez trzy węzły komunikacyjne tj. windę, schody wewnętrzne i bezpośrednie wejście z zewnątrz poprzez umieszczenie budynku na spadku. W strefie tej znajdują się magazyny, węzły sanitarne oraz pomieszczenia gospodarcze.

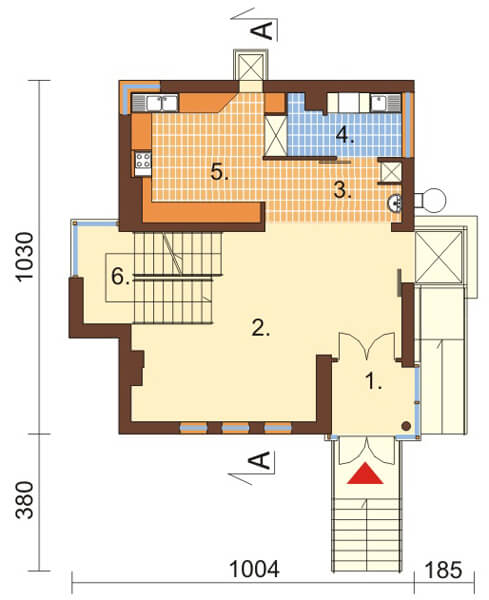

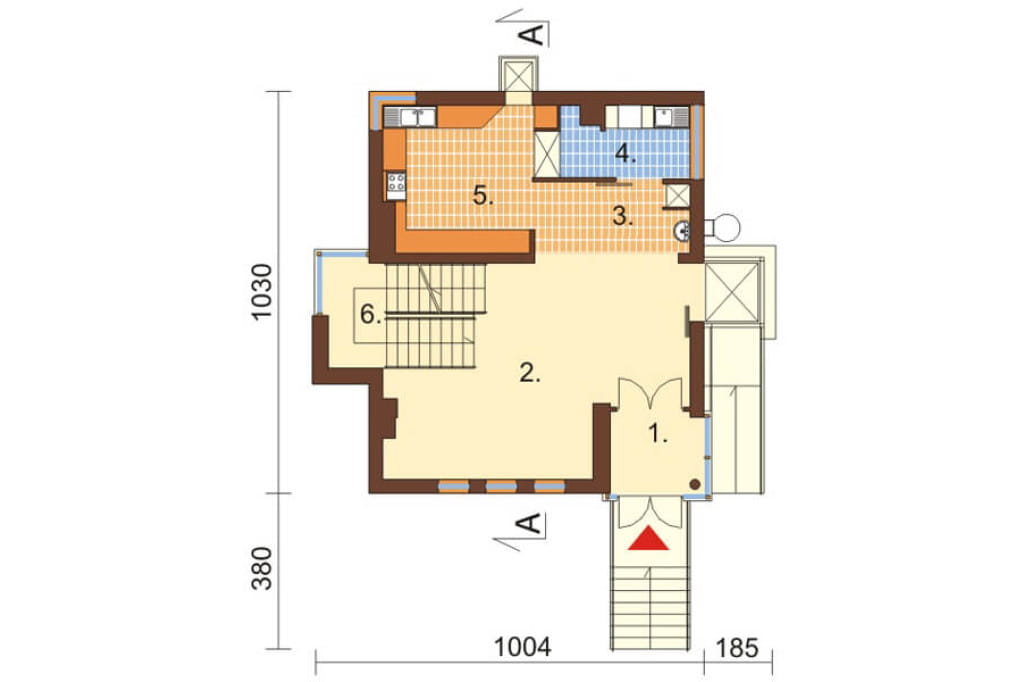

Rzut parteru
Parter: 76,4 m2
1. Przedsionek 5,0 m2
2. Sala konsumpcyjna 31,8 m2
3. Bufet 7,1 m2
4. Zmywalnia naczyń stołowych 6,7 m2
5. Kuchnia 14,4 m2
6. Schody 11,4 m2
Na parterze zaplanowano przestronną salę restauracyjną z otwarciem na bufet oraz kuchnię. Zmywalnia została wyodrębniona poprzez umieszczenie w ścianie drzwi przesuwnych.

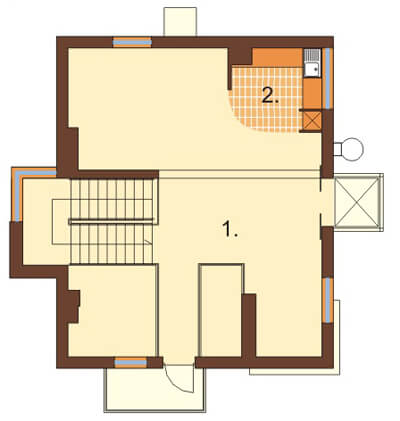

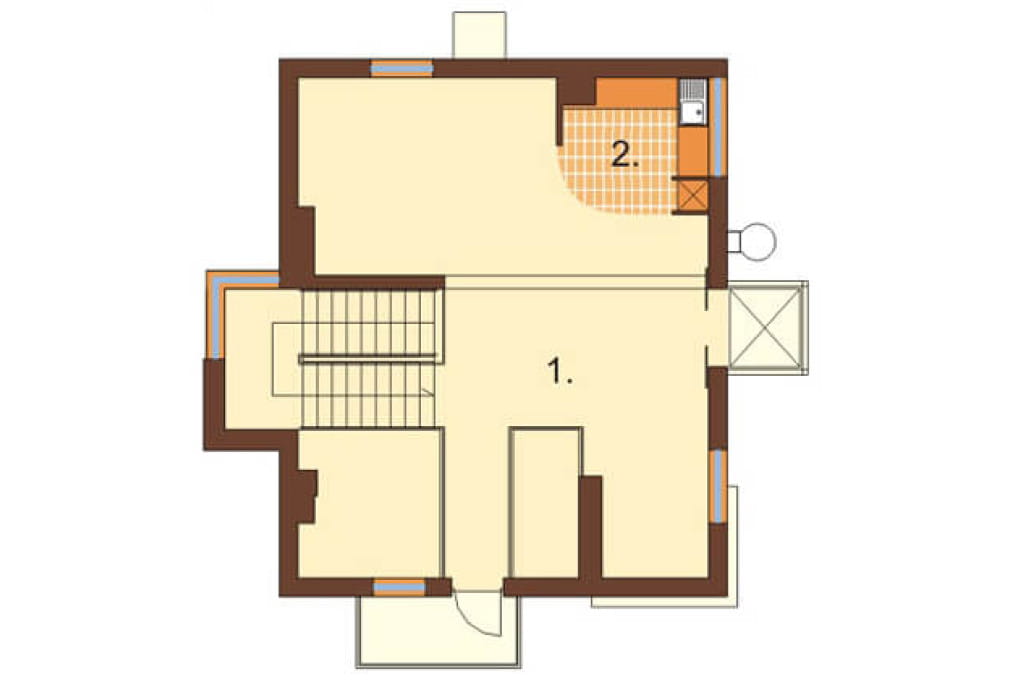

Rzut pierwszego piętra
Piętro: 54,6 m2
1. Sala konsumpcyjna 49,4 m2
2. Bufet 5,2 m2
Na piętrze znajduje się kolejna sala przeznaczona do konsumpcji z dodatkowym bufetem umiejscowionym w narożu. Zaplanowano tu również ogólnodostępny balkon oraz dwa węzły komunikacyjne tj. windę oraz klatkę schodową.

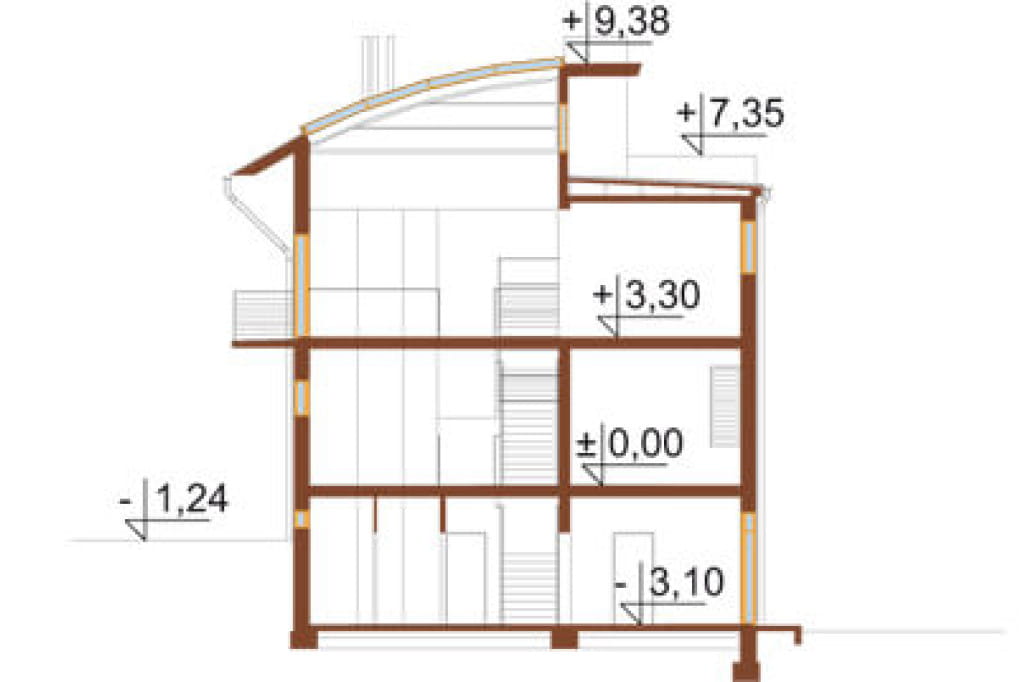

Przekrój

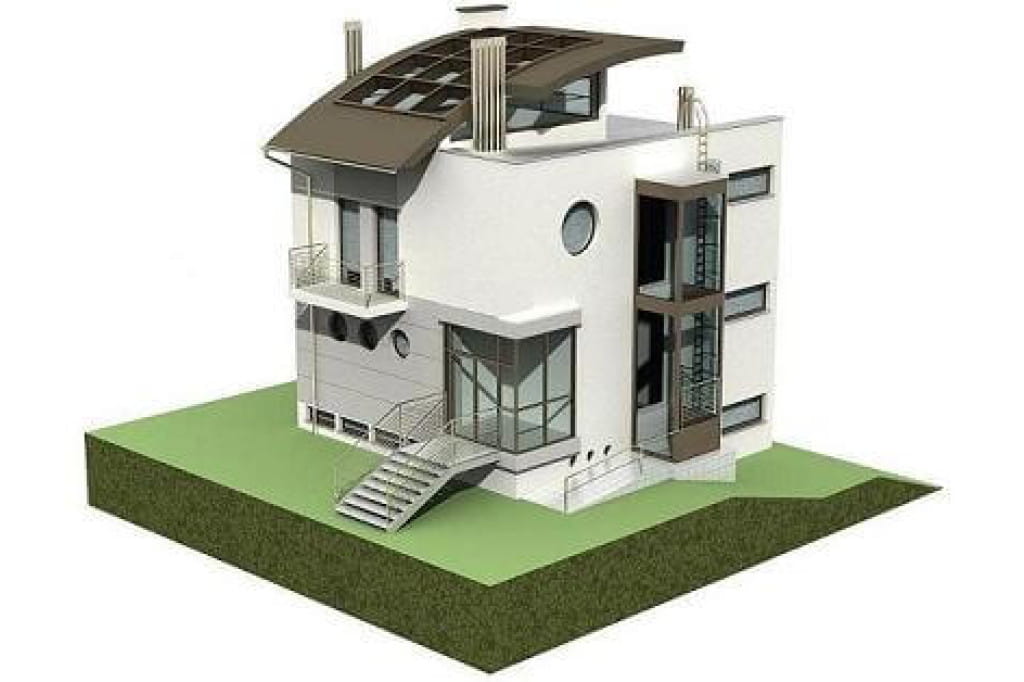

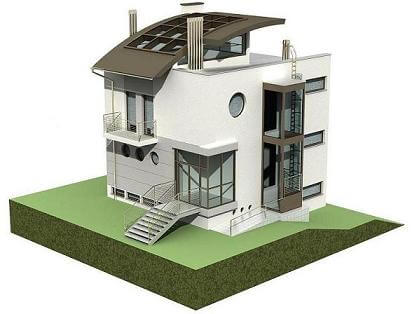

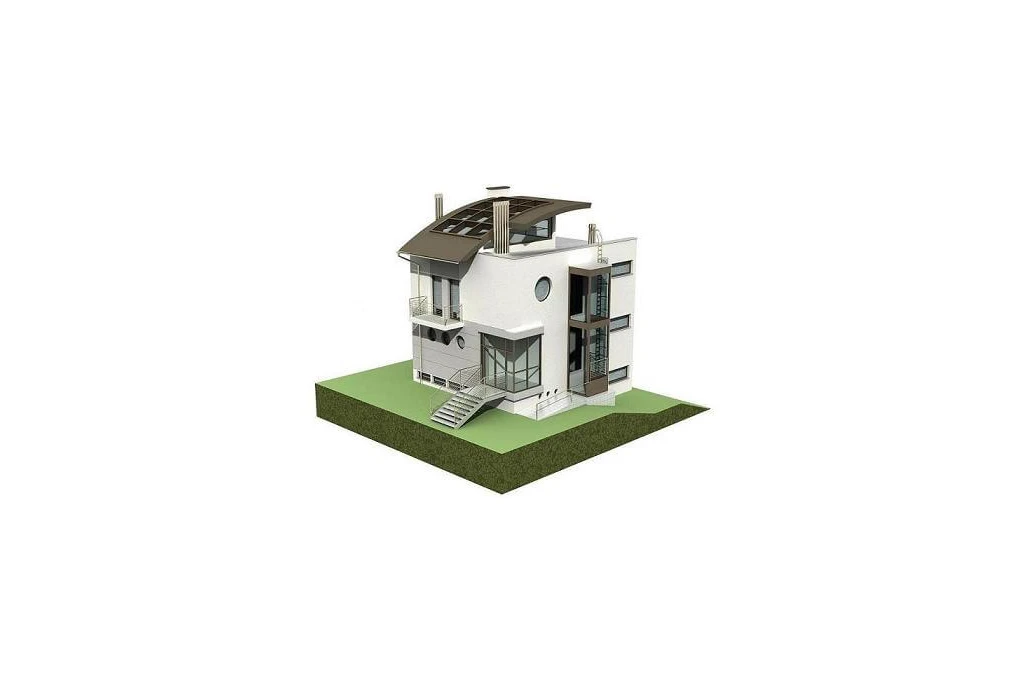

Model
Forma została oparta na sześciennej bryle elementarnej, co czyni ją niezwykle nowoczesną. Głównymi jej cechami są indywidualność i wyjście poza schemat budowania obiektów przekrytych dachem o dużym nachyleniu połaci. Budynek z każdej strony budzi inne emocje, dzięki czemu doskonale sprawdzi się w krajobrazie zurbanizowanym z nowoczesną architekturą. Nadaje się do realizacji w terenach z naturalnym spadkiem, co umożliwi doświetlenie piwnicy.

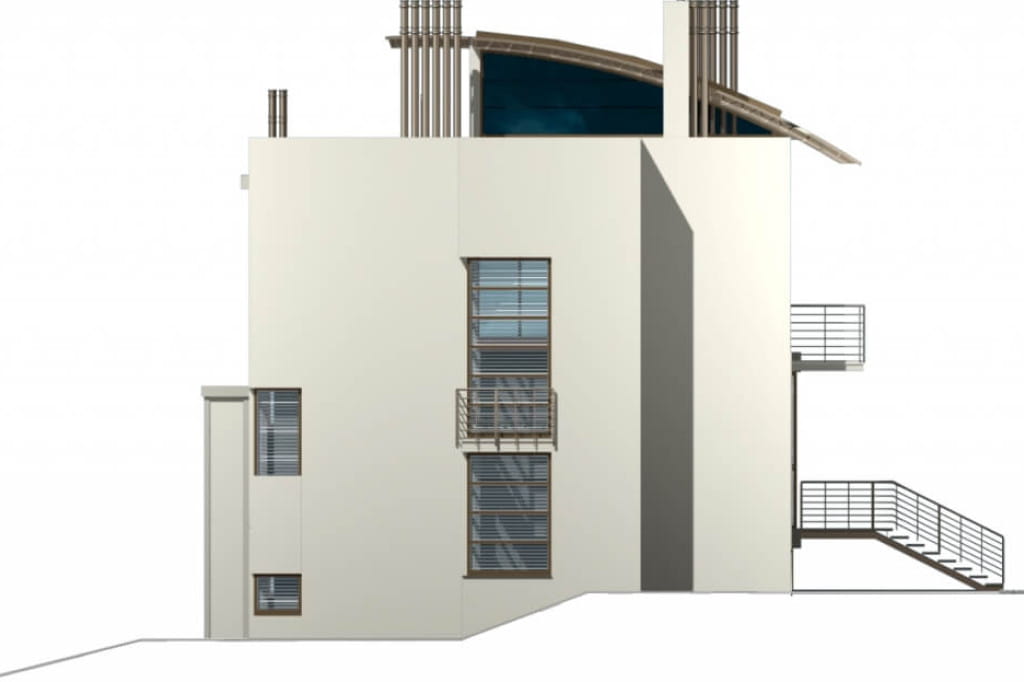

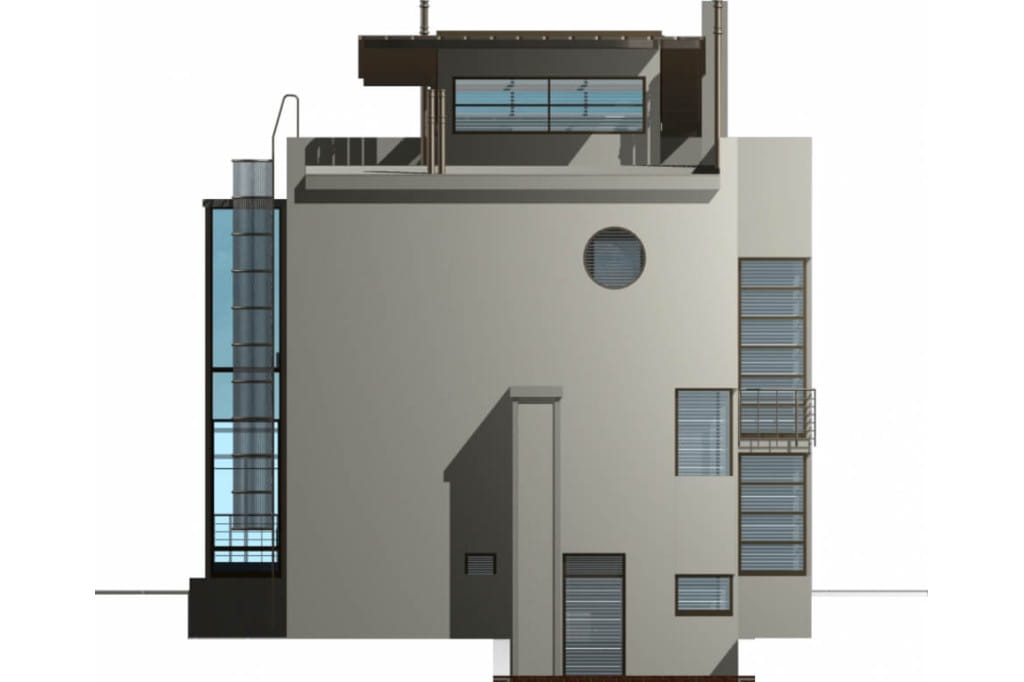

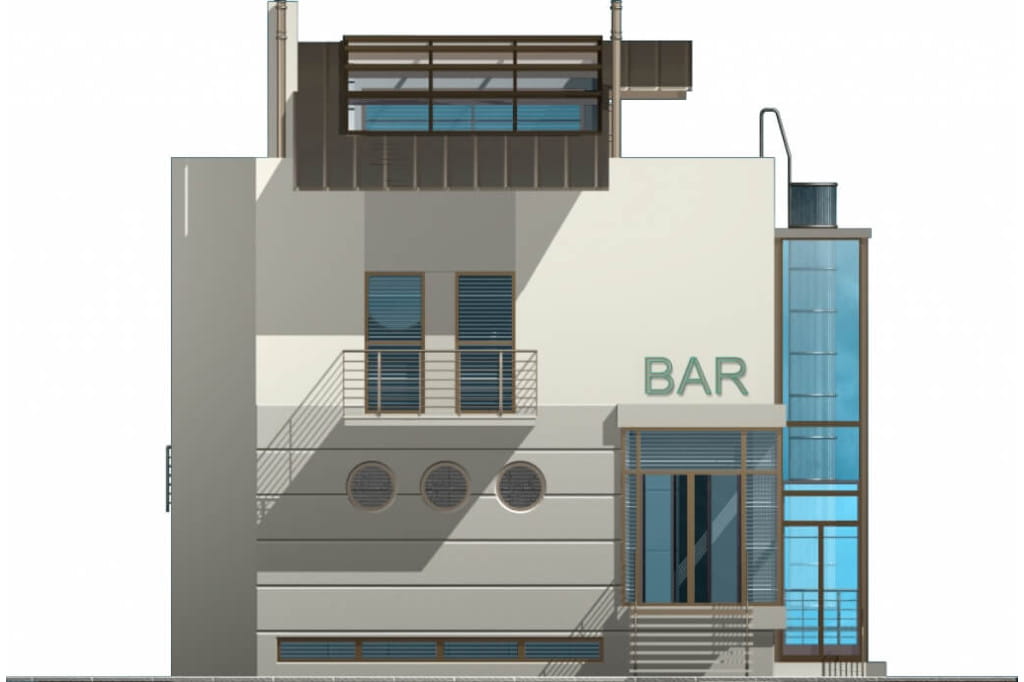

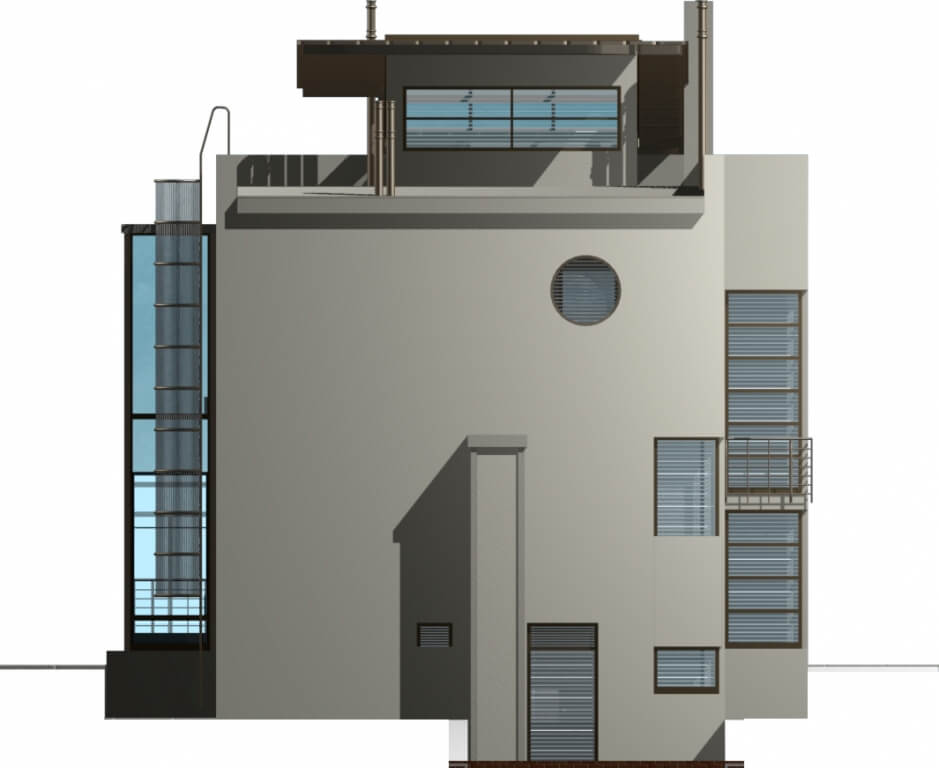

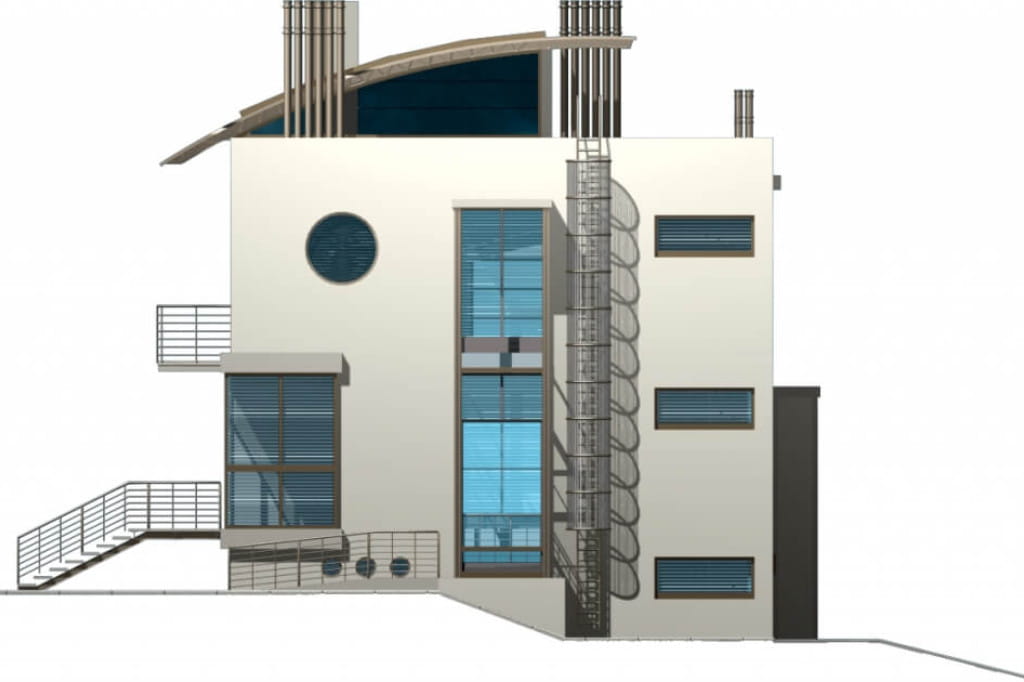

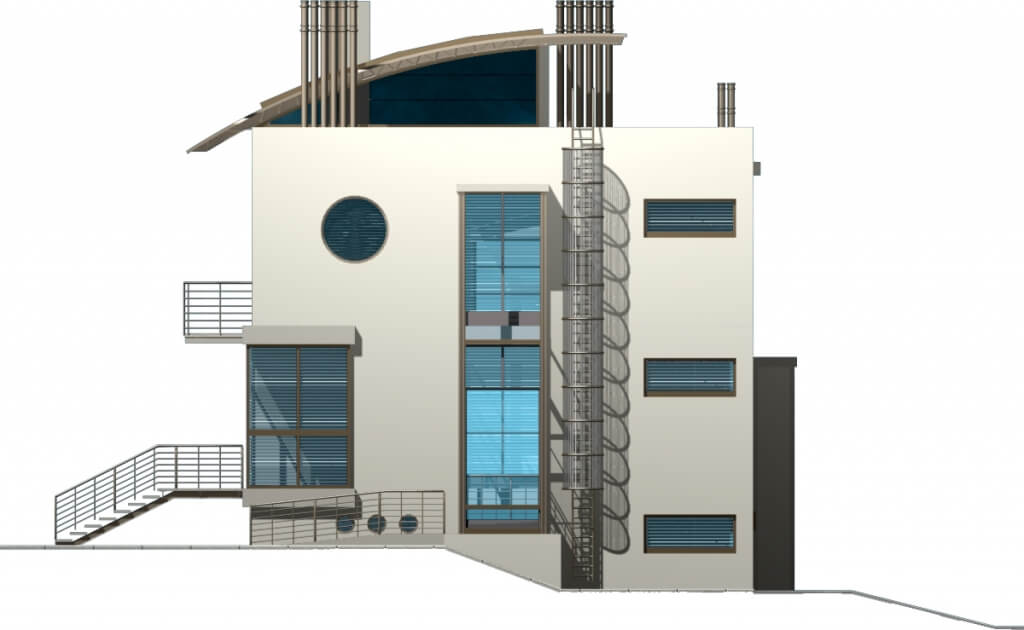

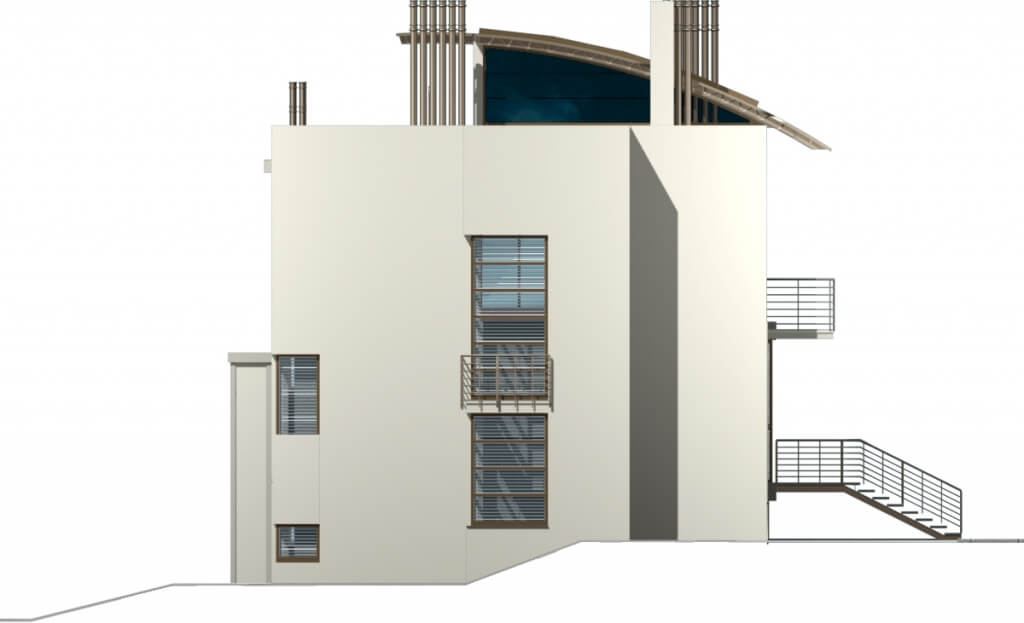

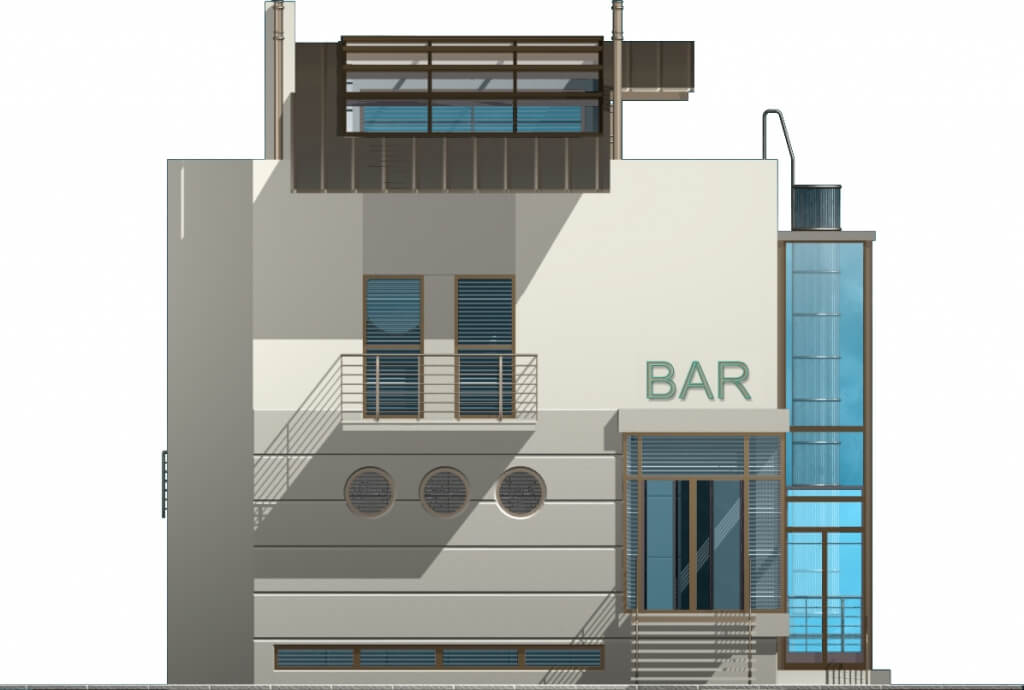

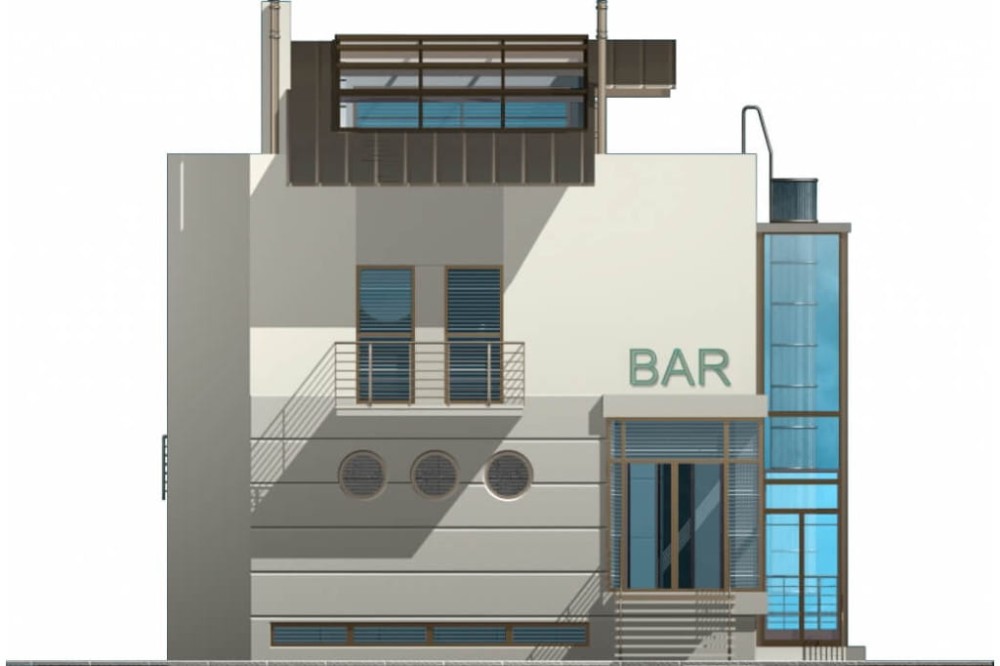

Elewacje
Informacje podstawowe
Program: sala konsumpcyjna, bufet, zmywalnia naczyń, kuchnia, zaplecze gastronomiczne, zaplecze sanitarne oraz zaplecze magazynowe.
Technologia: tradycyjna.
Materiały ścian zewnętrznych: pustak POROTHERM 25 cm, styropian 15 cm, tynk zewnętrzny.
Stropy w budynku: żelbetowe.
Kąt nachylenia stropodachu: 5%.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Anna Tenerowicz
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 200 - 300
- Powierzchnia zabudowy (m²) 100 - 120
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 18 - 20
- Długość działki/dłuższy bok (m) 18 - 20
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 205.70
- Powierzchnia zabudowy (m²) 111.80
- Szerokość budynku/krótszy bok (m) 10.04
- Długość budynku/dłuższy bok (m) 10.3
- Wysokość budynku (m) 10.62
- Szerokość działki/krótszy bok (m) 18.04
- Długość działki/dłuższy bok (m) 19.60
- Kąt nachylenia dachu (°) 2.86
- Rodzaj dachu płaski
- Piwnica podpiwniczony
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Fundamenty ława fundamentowa
- Strop w budynku* żelbetowy
- Pokrycie dachu* stropodach
- Kubatura (m³) 970.00
- Styl modernistyczny
- Liczba kondygnacji 3
- Wentylacja* grawitacyjna
- Liczba pomieszczeń 20
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
