Projekt domu NOBLINY Kod: L-6223
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

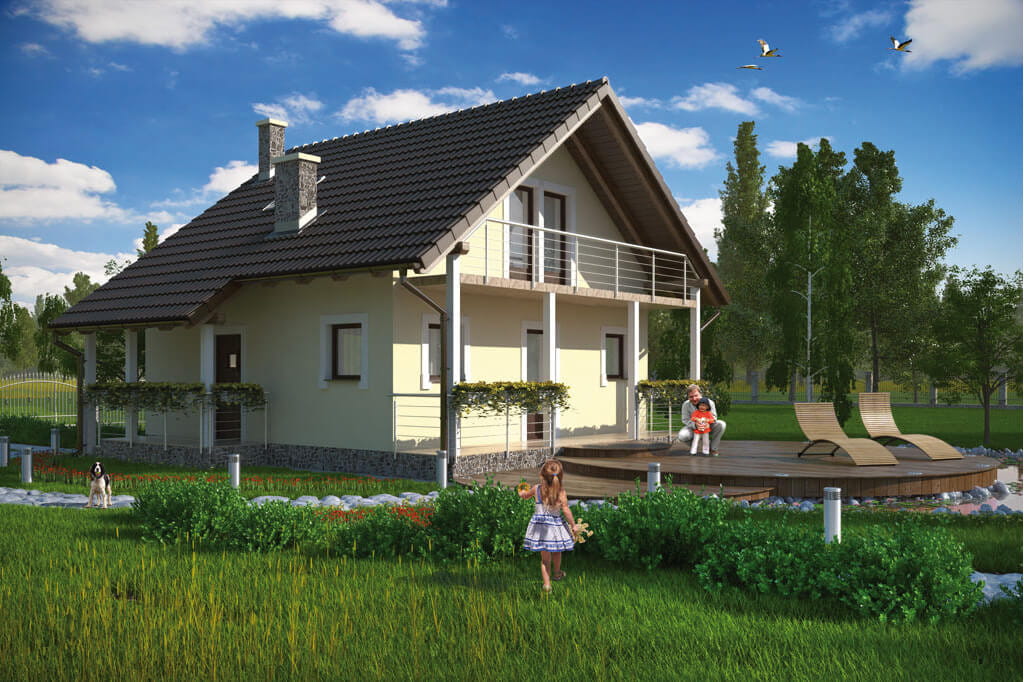

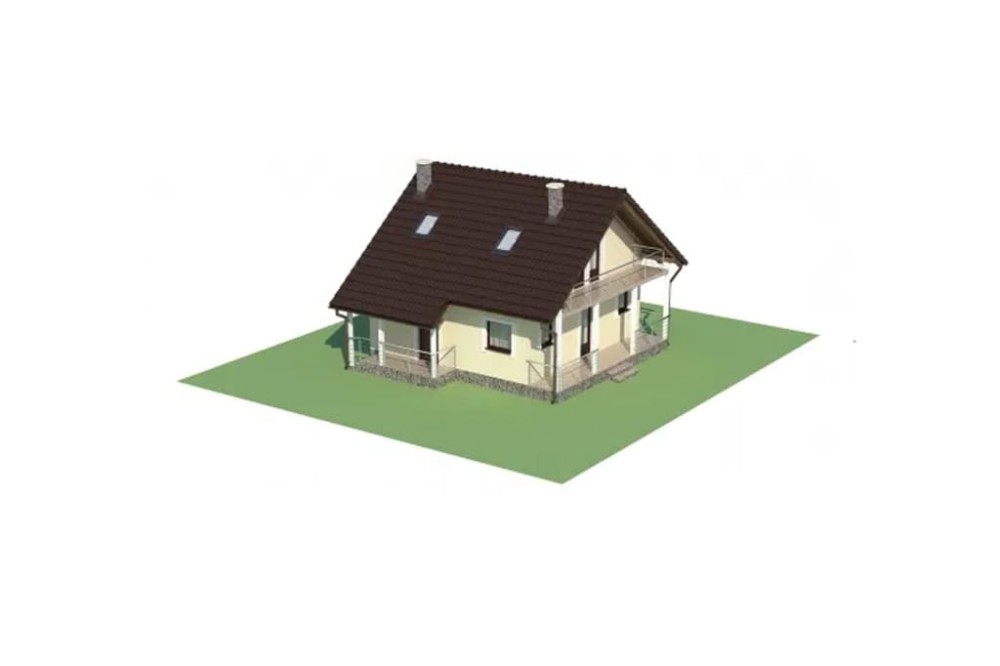

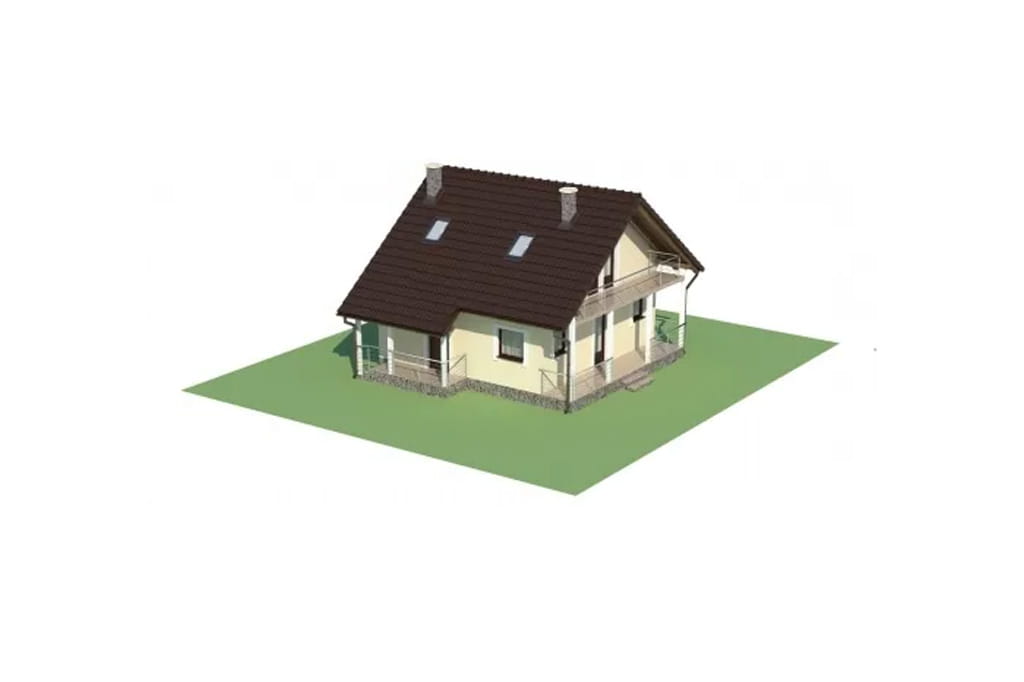

Model

Bryła budynku jest bardzo prosta co wpływa na niskie koszty budowy. Dzięki dwuspadowemu dachowi projekt będzie można realizować na większości działek. Lekkim urozmaiceniem formy są tu smukłe słupy podtrzymujące balkon.
Elewacje

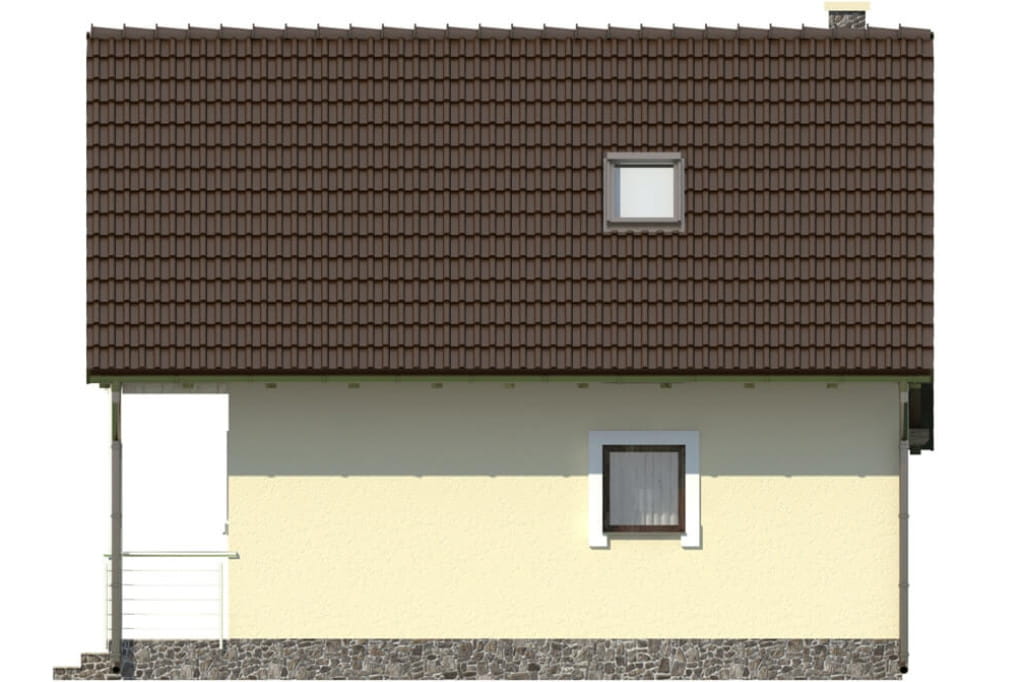

elewacja ogrodowa

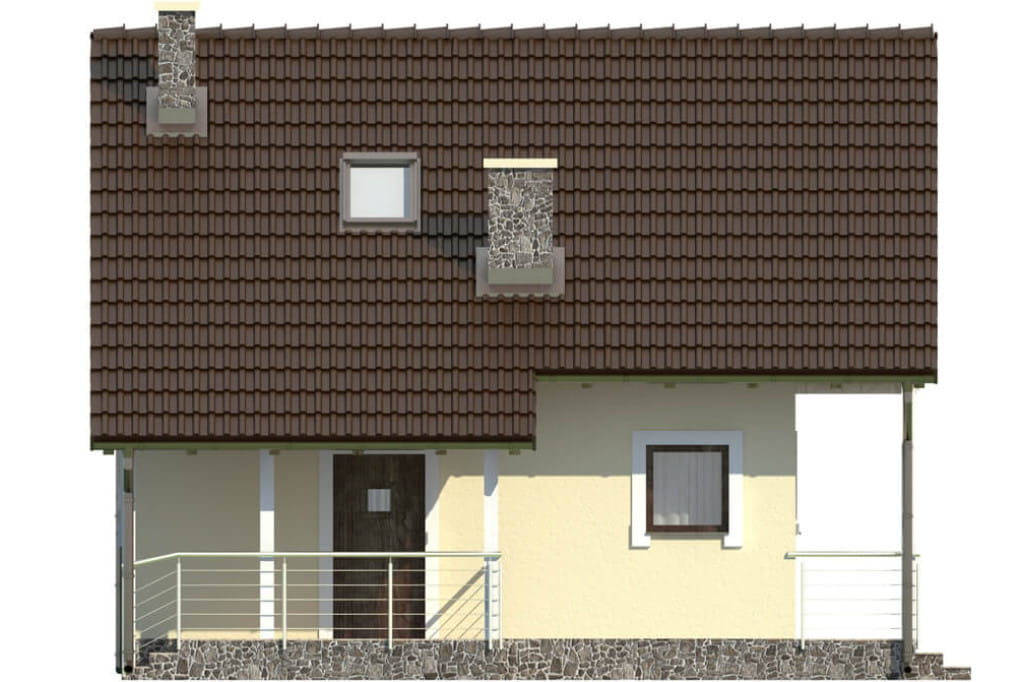

elewacja frontowa

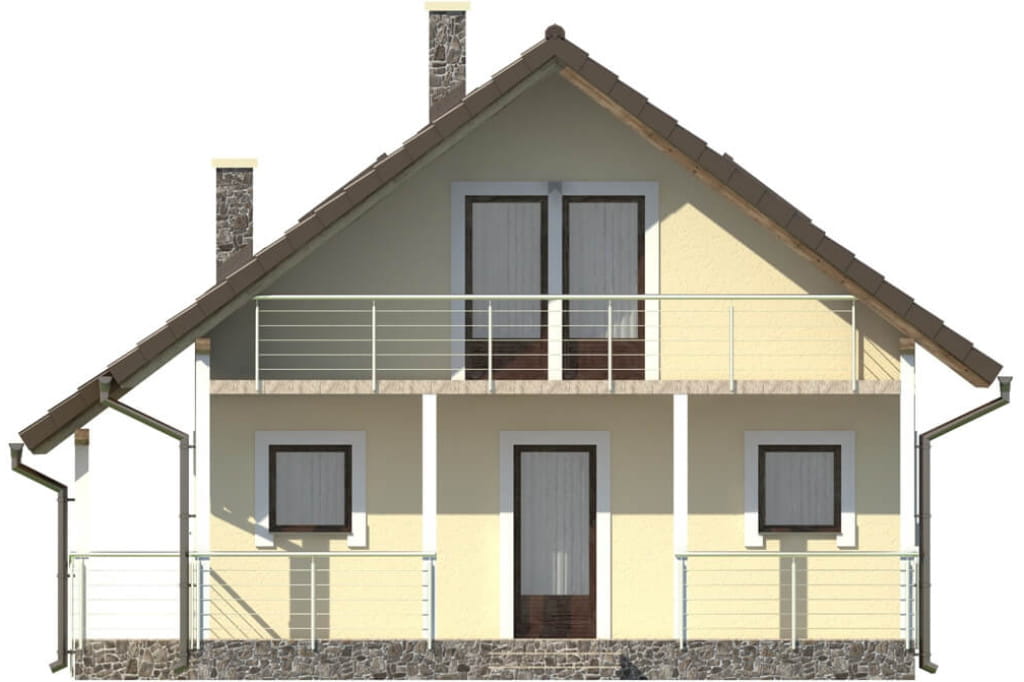

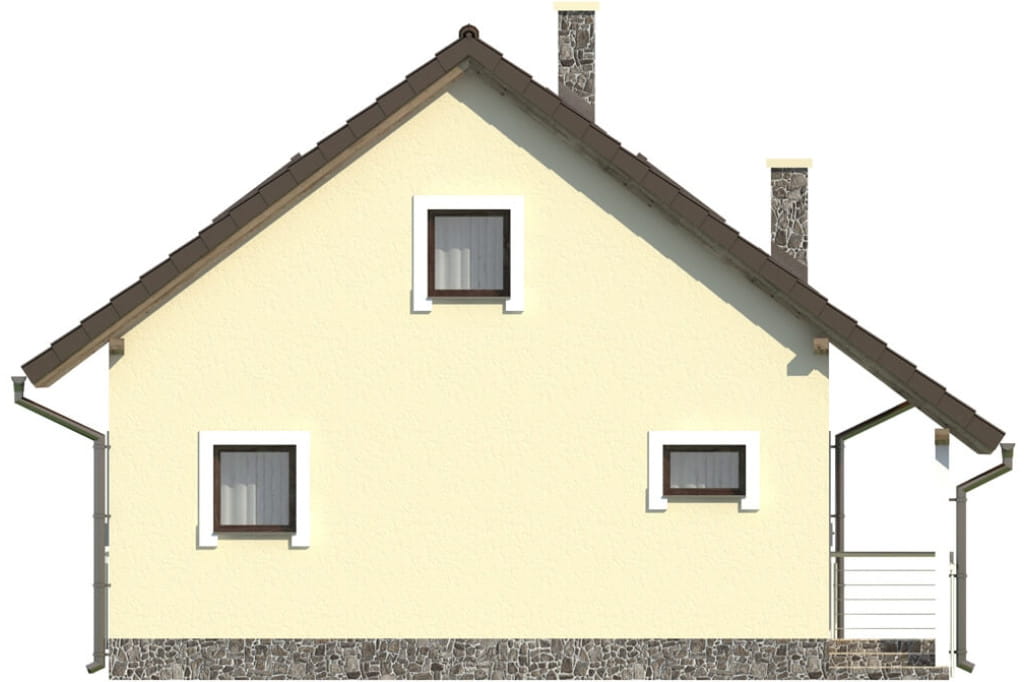

elewacja boczna
elewacja boczna

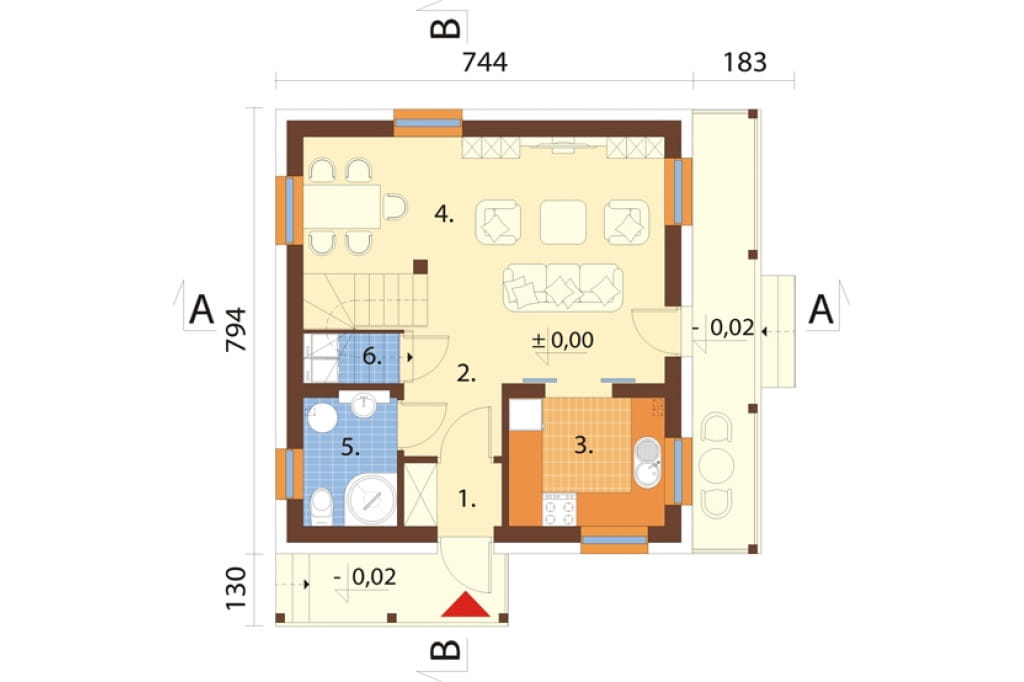

Rzut parteru

PARTER: 38,84 m2

1. WIATROŁAP 1,89 m2

2. HOL 2,18 m2

3. KUCHNIA 6,27 m2

4. SALON 23,67 m2

5. ŁAZIENKA 3,86 m2

6. SCHOWEK 0,97 m2



W budynku są dwa wejścia, jedno od strony tarasu w elewacji bocznej a drugie w od frontu. Na parterze jest stosunkowo duży pokój dzienny, w którym nasze biuro architektoniczne zaprojektowało także schody na poddasze. Za wiatrołapem po lewej stronie od wejścia znajduje się łazienka, a znajdującej się na prawo od wejścia można przejść z pokoju dziennego.

zobacz rysunek szczegółowy

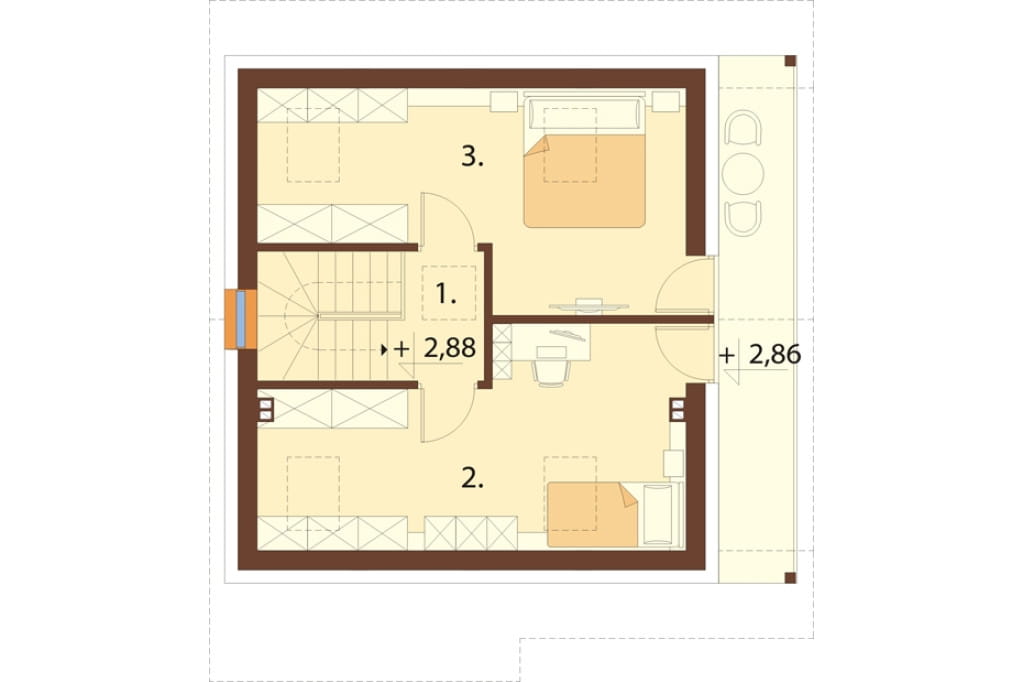

Rzut poddasza

PODDASZE: 23,73 / 38,63 m2

1. HOL 2,48 m2

2. POKÓJ 10,75 m2; / 18,21 m2

3. POKÓJ 10,50 m2; / 17,94 m2

zobacz rysunek szczegółowy

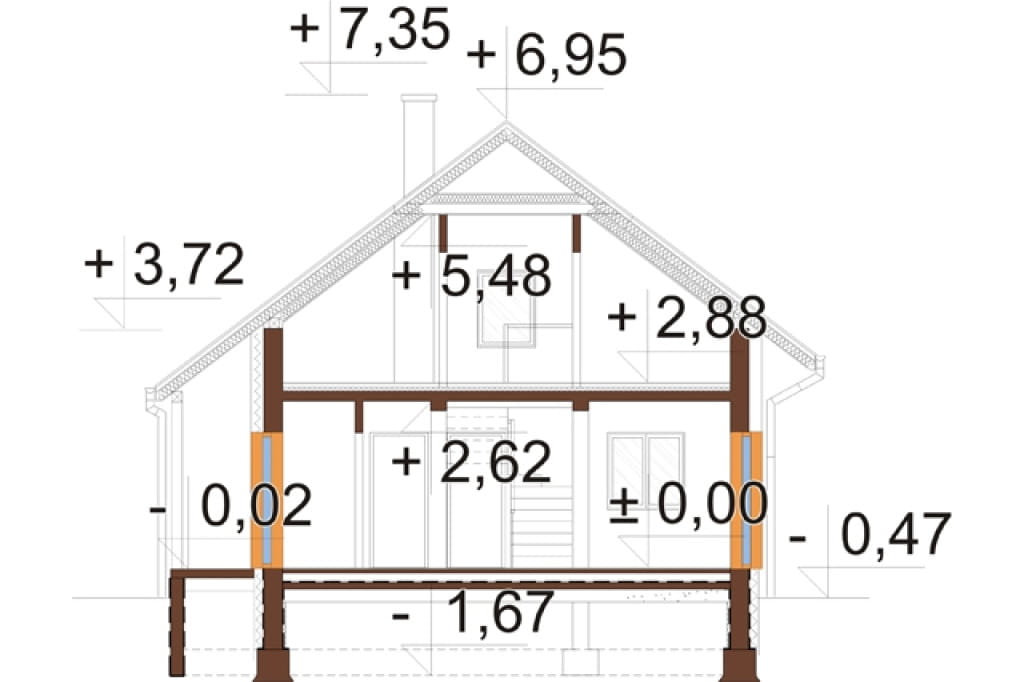

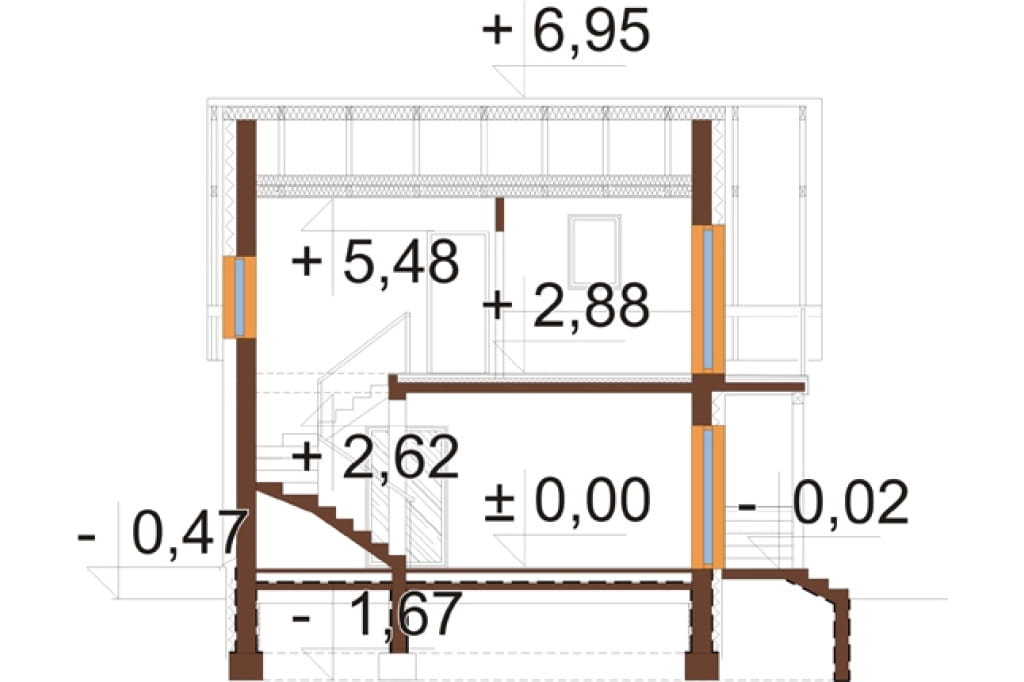

Przekrój

Projekt o bardzo prostej konstrukcji co pozytywnie wpływa na obniżenie kosztów budowy. Mimo niewielkich rozmiarów pozwala na komfortowe użytowanie małej rodzinie.



Projekt domu L-6223. Dom parterowy z poddaszem mieszkalnym, bez podpiwniczenia.


Technologia tradycyjna: pustak ceramiczny, styropian 20 cm, tynk cienkowarstwowy
Strop w budynku: żelbetowy
Ogrzewanie: pompa ciepła powietrze woda do co i cwu
Pokrycie dachu: dachówka ceramiczna
Powierzchnia dachu: 109 m2
Wysokość ścianki kolankowej: 0,92 m
Kat nachylenia dachu: 37°.
Program: 2 pokoje, salon, kuchnia, łazienka, wiatrołap

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy około 6 kWp, która zasila pompę ciepła do co i cwu oraz generuje prąd na potrzeby funkcjonowania gospodarstwa domowego.

 Powierzchnia zabudowy: 68.28 m²
Powierzchnia użytkowa: 62.57 m²
Kubatura: 383.32 m³
Szerokość działki: 15.44 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 9
Kąt nachylenia dachu: 37°
Ilość pokoi: 2
Pokój na parterze: Nie
Wysokość budynku: 7,42 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 0,00 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: parterowe z poddaszem mieszkalnym, projekty domów, jednorodzinne, projekt domu na wąską działkę, projekt domu, projekty domów małych i tanich, najmniejsze domy, z fotowoltaiką
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Katarzyna Hodor
CENA 3 EGZ. PROJEKTU 800PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
