Budynek noclegowy
Kod: K-61B u
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
Obiekt pełniący funkcję budynku noclegowego. Budynek jest częściowo podpiwniczony, posiada ? piwnicę, parter oraz poddasze użytkowe.

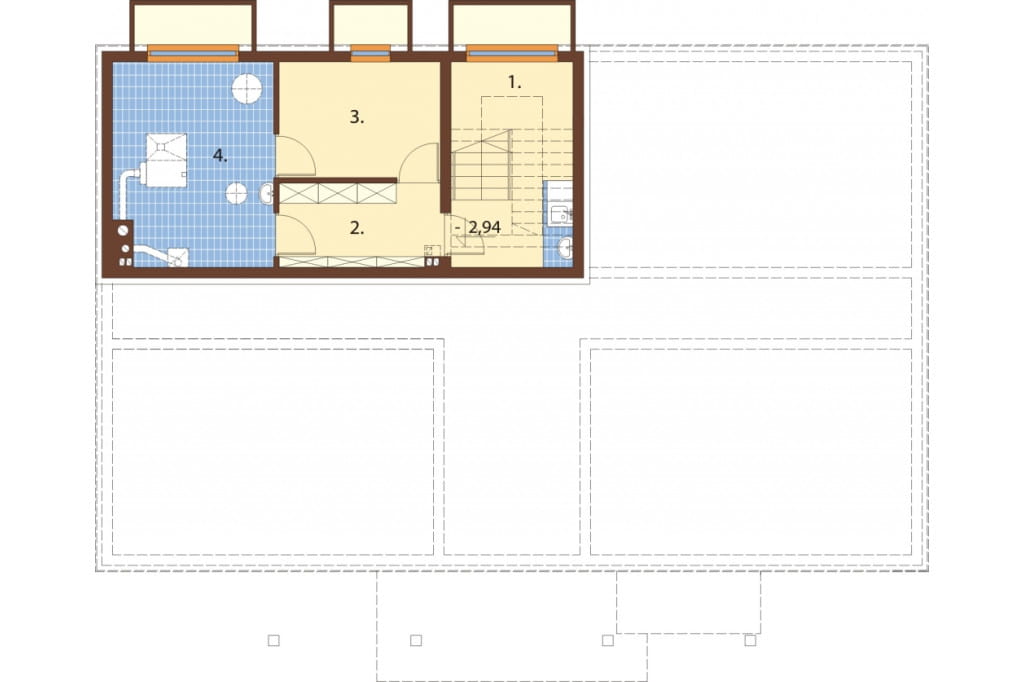

Rzut piwnicy
Piwnica: 47,08 m2
1. Klatka schodowa 13,21 m2
2. Korytarz 7,09 m2
3. Skład opału 9,85 m2
4. Kotłownia 16,93 m2

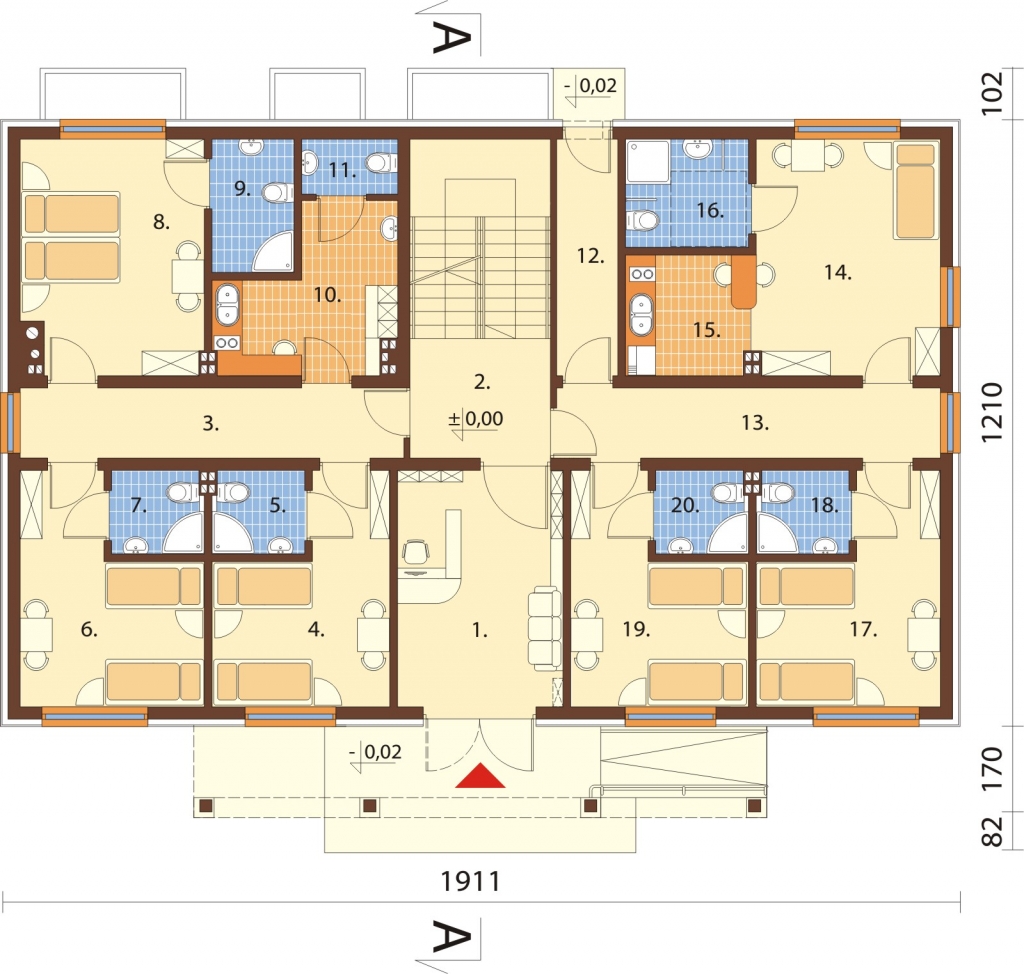

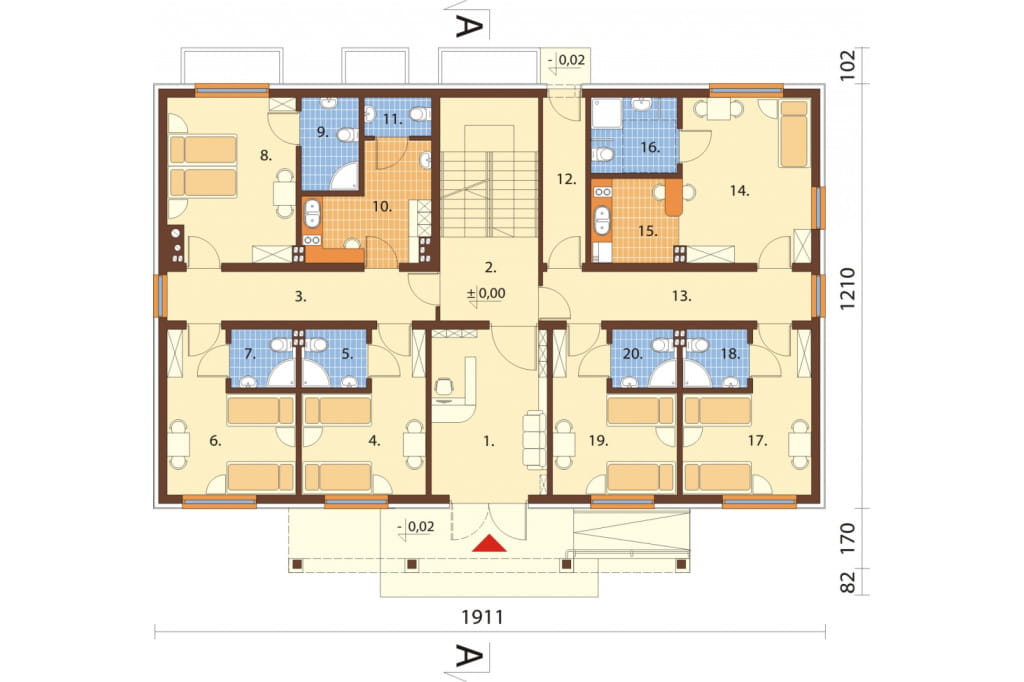

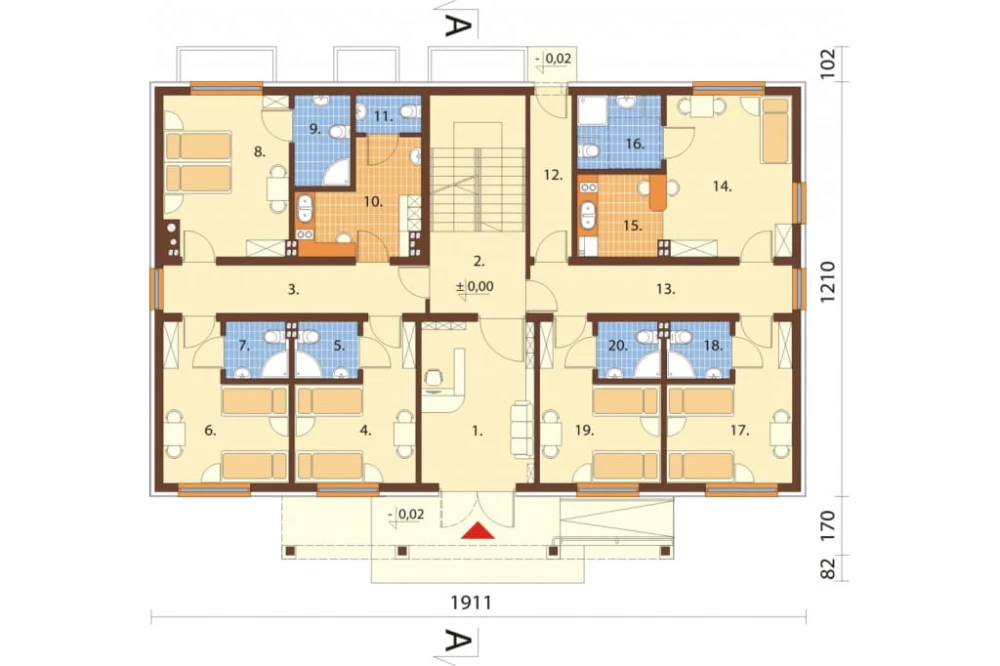

Rzut parteru
Parter: 184,49 m2
1. Recepcja 15,57 m2
2. Komunikacja 14,40 m2
3. Korytarz 10,70 m2
4. Pokój 13,09 m2
5. Łazienka 3,03 m2
6. Pokój 13,68 m2
7. Łazienka 3,03 m2
8. Pokój 16,74 m2
9. Łazienka 4,35 m2
10. Pokój socjalny 9,80 m2
11. WC 2,10 m2
12. Korytarz 5,75 m2
13. Korytarz 10,70 m2
14. Pokój 17,27 m2
15. Aneks kuchenny 6,15 m2
16. Łazienka 5,30 m2
17. Pokój 13,68 m2
18. Łazienka 3,03 m2
19. Pokój 13,09 m2
20. Łazienka 3,03 m2

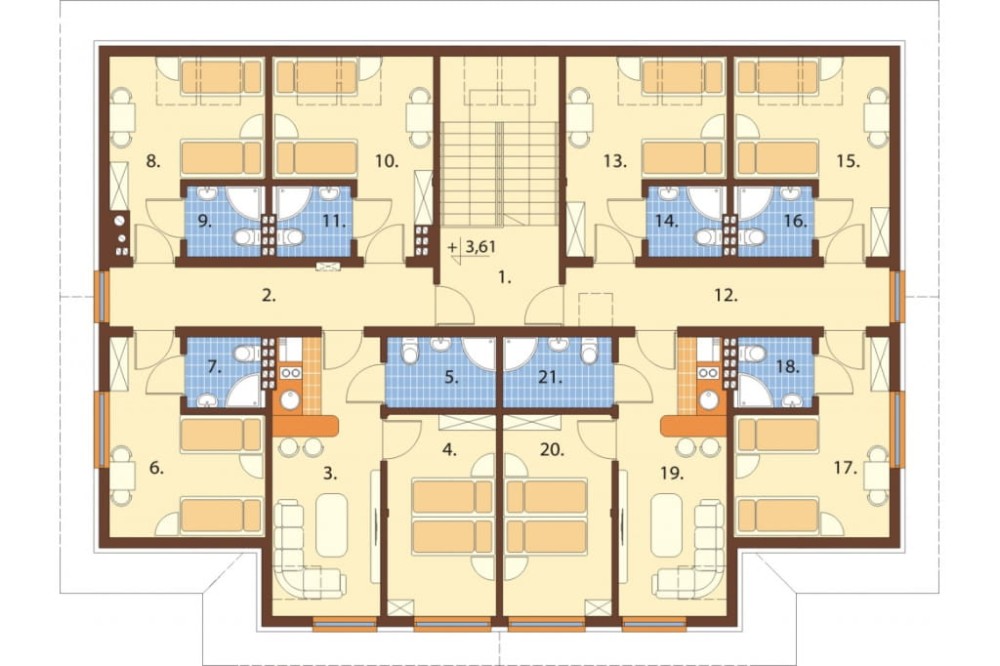

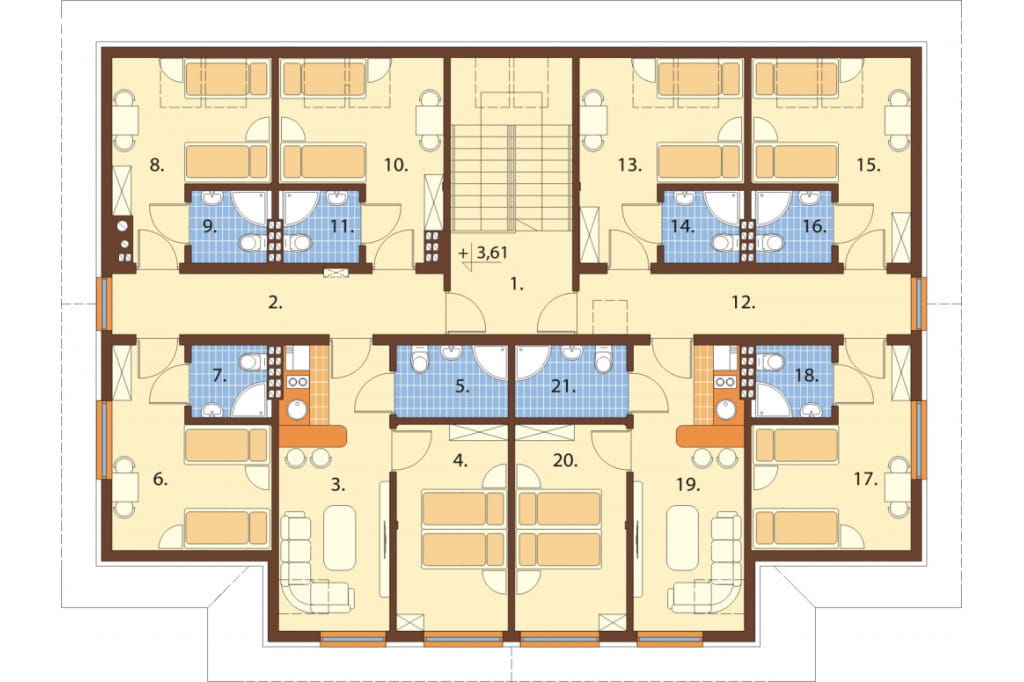

Rzut piętra / antresoli
Poddasze: 184,14 / 199,98 m2
1. Komunikacja 12,23 m2
2. Korytarz 10,66 m2
3. Pokój + aneks kuch. 15,85 / 16,65 m2
4. Pokój 12,18 m2
5. Łazienka 4,28 m2
6. Pokój 11,33 / 13,68 m2
7. Łazienka 2,95 m2
8. Pokój 10,81 / 13,15 m2
9. Łazienka 2,98 m2
10. Pokój 11,51 / 13,93 m2
11. Łazienka 2,98 m2
12. Korytarz 10,66 m2
13. Pokój 11,84 / 14,27 m2
14. Łazienka 2,98 m2
15. Pokój 11,33 / 13,68 m2
16. Łazienka 2,98 m2
17. Pokój 11,33 / 13,68 m2
18. Łazienka 2,95 m2
19. Pokój + aneks kuch. 15,85 / 16,65 m2
20. Pokój 12,18 m2
21. Łazienka 4,28 m2

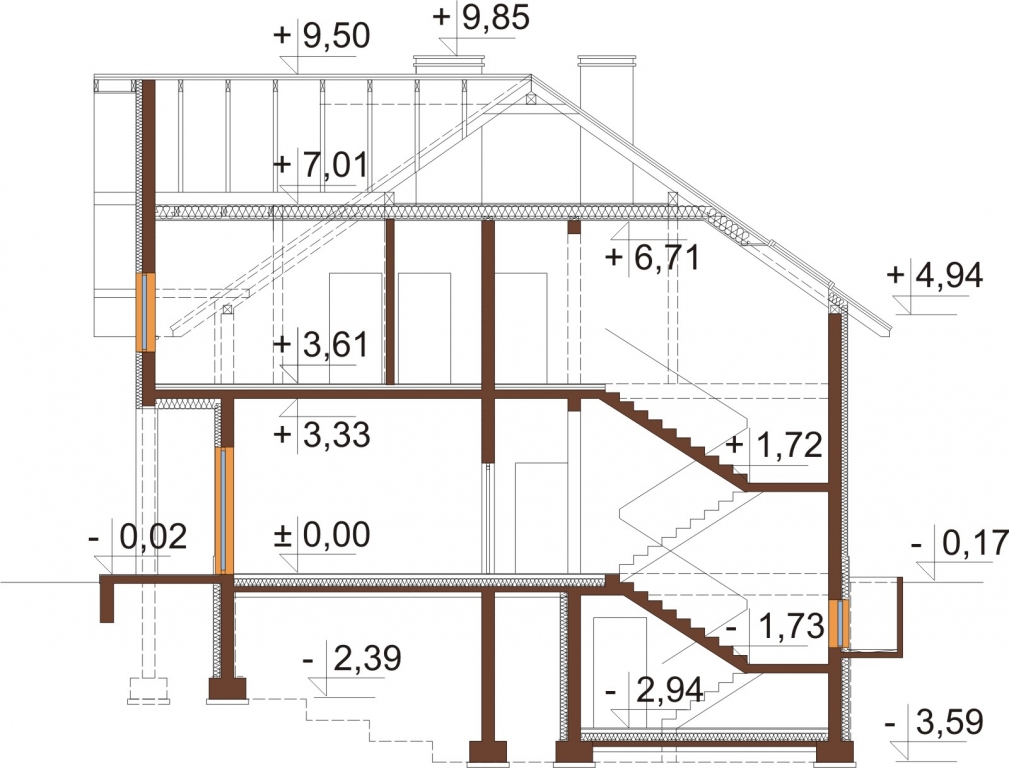

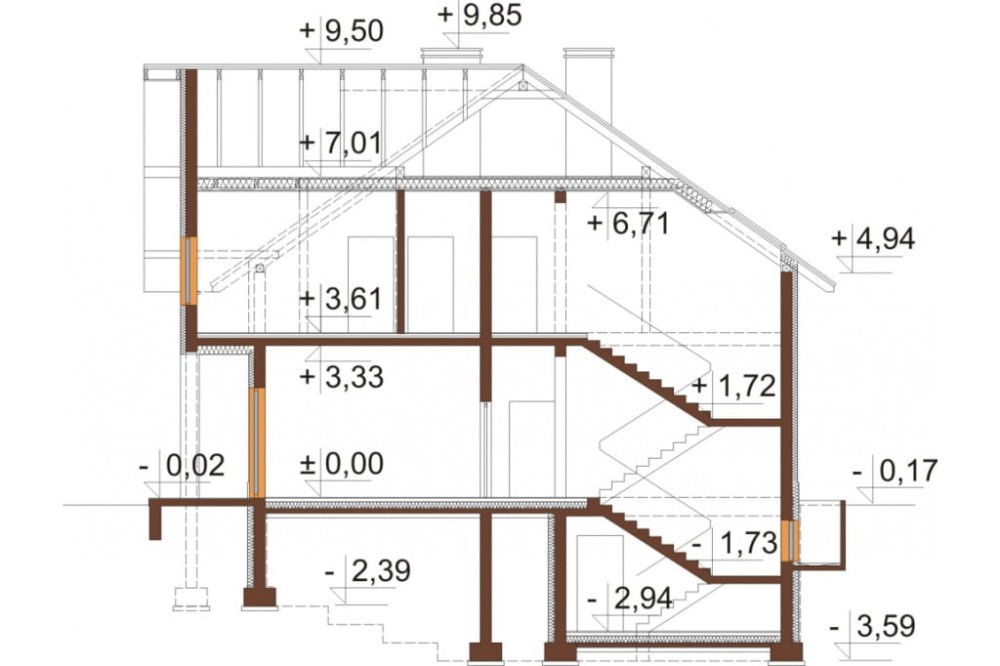

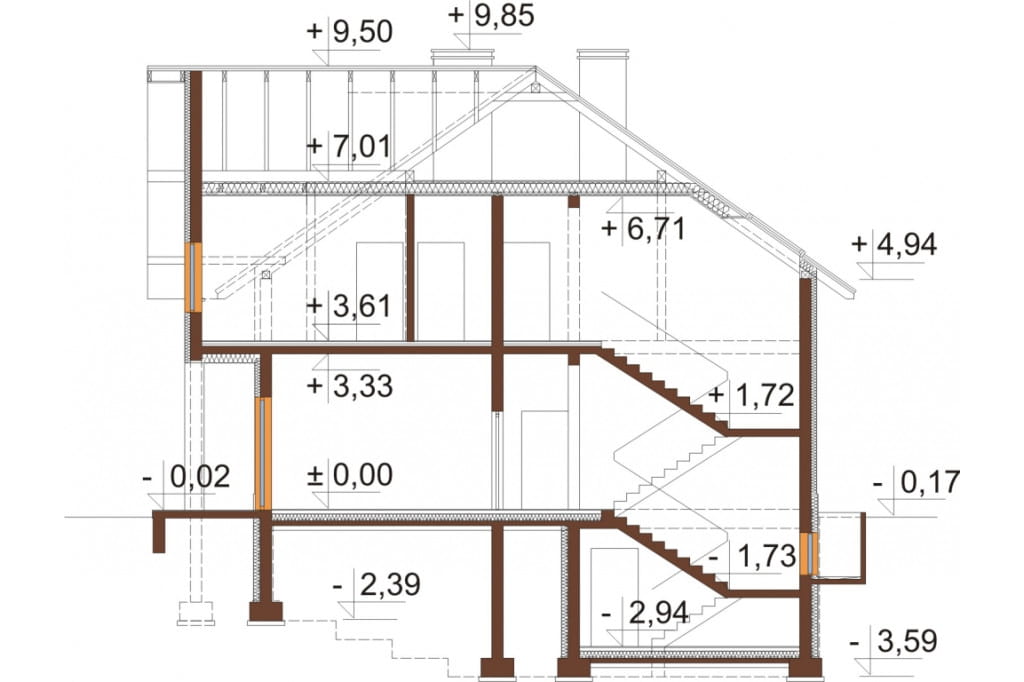

Przekrój
Informacje podstawowe
Obiekt pełniący funkcję budynku noclegowego. Budynek jest częściowo podpiwniczony, posiada ? piwnicę, parter oraz poddasze użytkowe.
Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 24 cm, styropian 12 cm, tynk zewnętrzny
Strop nad parterem: żelbetowy
Fundament: ławy i stopy fundamentowe
Kąt nachylenia dachu: 35°
Ogrzewanie: paliwo stałe (pellet), gazowe
Wentylacja: grawitacyjna
Pokrycie dachu: blacha dachówkowa
Program:
Piwnica: klatka schodowa, korytarz, skład opału, kotłownia.
Parter: klatka schodowa, korytarze, 6 pokoi (w tym jeden pokój przeznaczony dla osoby niepełnosprawnej) 2 osobowych (każdy pokój z osobną łazienką wyposażoną w natrysk, WC i umywalkę) oraz pomieszczenie socjalne dla obsługi budynku wraz z WC.
Poddasze: klatka schodowa, korytarze, 6 pokoi 2 osobowych (każdy pokój z osobną łazienką wyposażoną w natrysk, WC i umywalkę) oraz 2 pokoje 2 osobowe typu ? apartament obejmujące: pokój z aneksem kuchennym, łazienkę i sypialnię.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny
- projekt konstrukcyjny
- projekt wewnętrznych instalacji sanitarnych
- projekt wewnętrznych instalacji ogrzewania (dwa piece - na gaz ziemny oraz biomasę)
- projekt wewnętrznej instalacji wentylacji mechanicznej z odzyskiem ciepła
- projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 0 - 50
- Powierzchnia użytkowa (m²) 300 - 500
- Powierzchnia zabudowy (m²) 200 - 300
- Kąt nachylenia dachu (°) 30 - 35
- Szerokość działki/krótszy bok (m) 20 - 25
- Wysokość budynku (m) 8 - 9
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 0.00
- Powierzchnia użytkowa (m²) 415.71
- Powierzchnia zabudowy (m²) 250.46
- Szerokość budynku/krótszy bok (m) 13,89
- Długość budynku/dłuższy bok (m) 19,05
- Wysokość budynku (m) 9,67
- Szerokość działki/krótszy bok (m) 20.08
- Kąt nachylenia dachu (°) 35
- Rodzaj dachu dwuspadowy
- Piwnica częściowo podpiwniczony
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Kubatura (m³) 2061.10
- Liczba kondygnacji 3
- Rodzaj ogrzewania paliwo stałe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 68,87
- Liczba pomieszczeń 45
- Liczba łazienek (bez WC) 11 - 15
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
