Budynek usługowo - mieszkalny
Kod: K-165B u
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 673,50 m2. Obiekt pełniący funkcję usługowo - mieszkalną. Na poziomie kondygnacji nadziemnych zaprojektowano: apartamenty na wynajem ( parter ), lokale mieszkalne ( I piętro ) a w piwnicy miejsca postojowe dla samochodów osobowych. Budynek piętrowy z garażem i podpiwniczeniem.

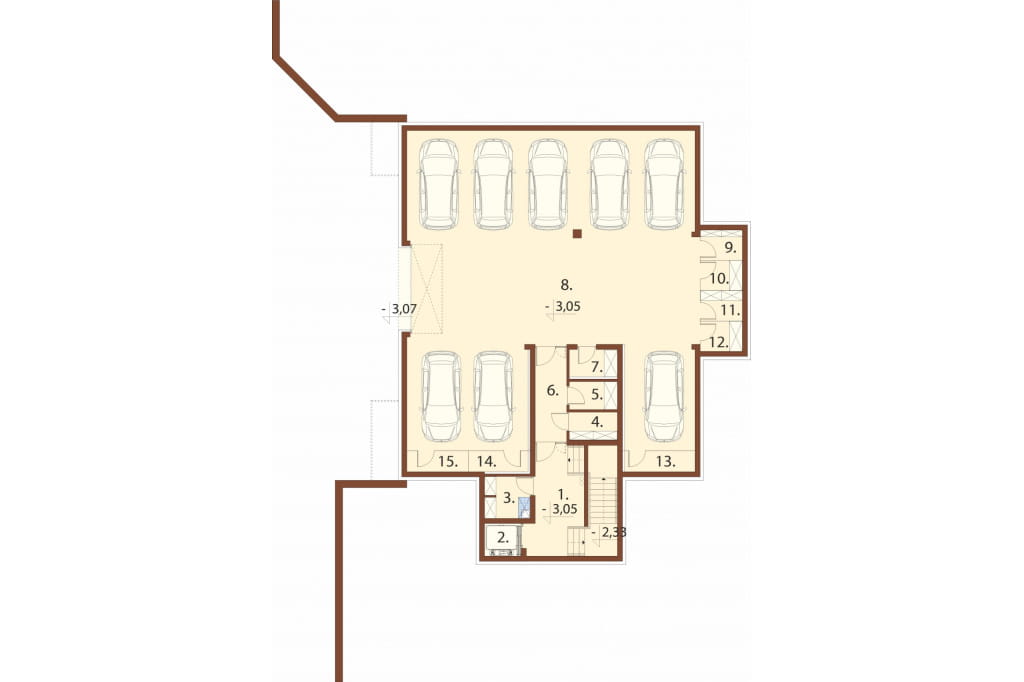

Rzut piwnicy
Piwnica: 241,23 m2
1. Klatka schodowa 14,73 m2
2. Szyb windy 2,71 m2
3. Pom. gospodarcze 4,13 m2
4. Pom. techniczne elektryczne 2,89 m2
5. Komórka lokatorska 2,89 m2
6. Przedsionek p. poż. 6,21 m2
7. Komórka lokatorska 2,86 m2
8. Miejsca postojowe 185,08 m2
9. Komórka na rowery 2,75 m2
10. Komórka na rowery 2,75 m2
11. Komórka na rowery 2,75 m2
12. Komórka na rowery 2,75 m2
13. Komórka na rowery 3,19 m2
14. Komórka na rowery 2,77 m2
15. Komórka na rowery 2,77 m2

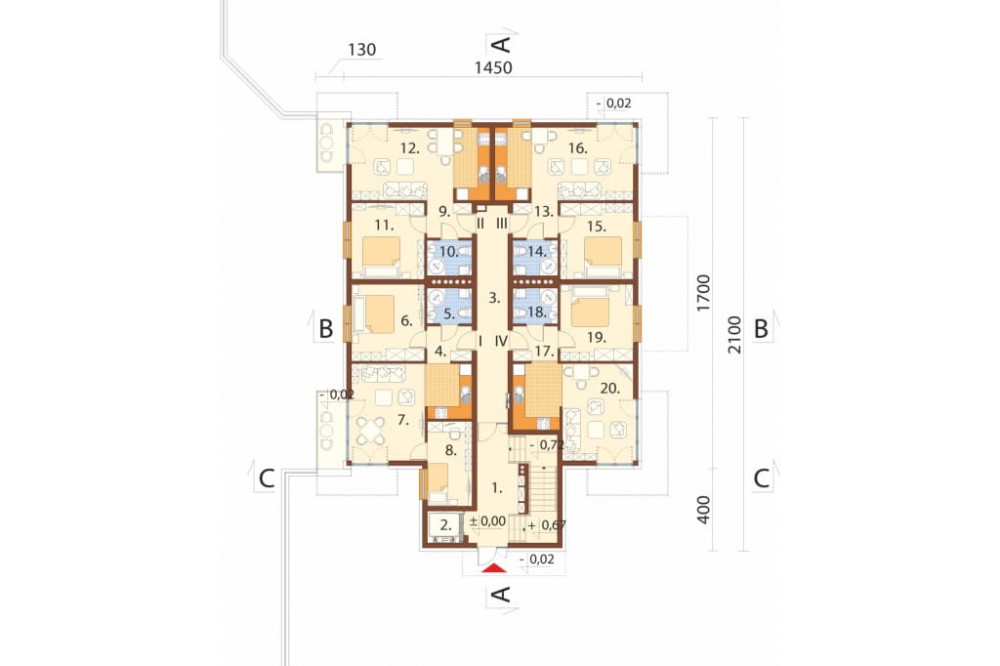

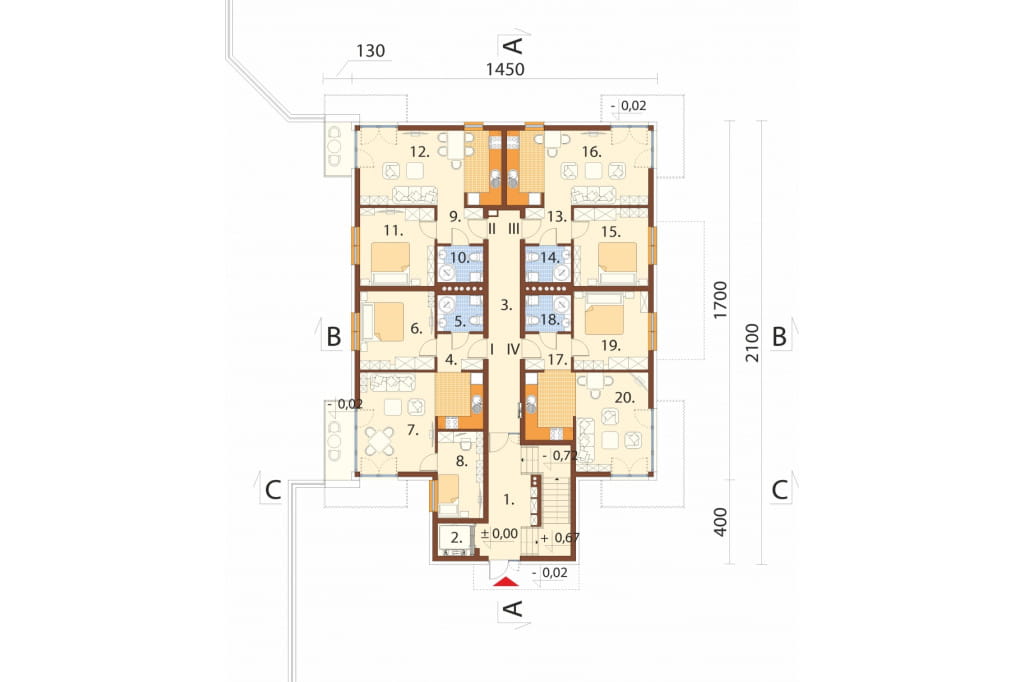

Rzut parteru
Parter: 217,73 m2
1. Klatka schodowa 20,28 m2
2. Szyb windy
3. Korytarz 15,22 m2
Apartament na wynajem I: 51,45 m2
4. Hol 3,72 m2
5. Łazienka 3,61 m2
6. Pokój 12,95 m2
7. Pokój dzienny + aneks kuch. 22,49 m2
8. Pokój 8,68 m2
Apartament na wynajem II: 43,61 m2
9. Hol 3,71 m2
10. Łazienka 3,61 m2
11. Pokój 12,91 m2
12. Pokój dzienny + aneks kuch. 23,38 m2
Apartament na wynajem III: 43,61 m2
13. Hol 3,71 m2
14. Łazienka 3,61 m2
15. Pokój 12,91 m2
16. Pokój dzienny + aneks kuch. 23,38 m2
Apartament na wynajem IV: 43,56 m2
17. Hol 3,59 m2
18. Łazienka 3,61 m2
19. Pokój 12,95 m2
20. Pokój dzienny + aneks kuch. 23,41 m2

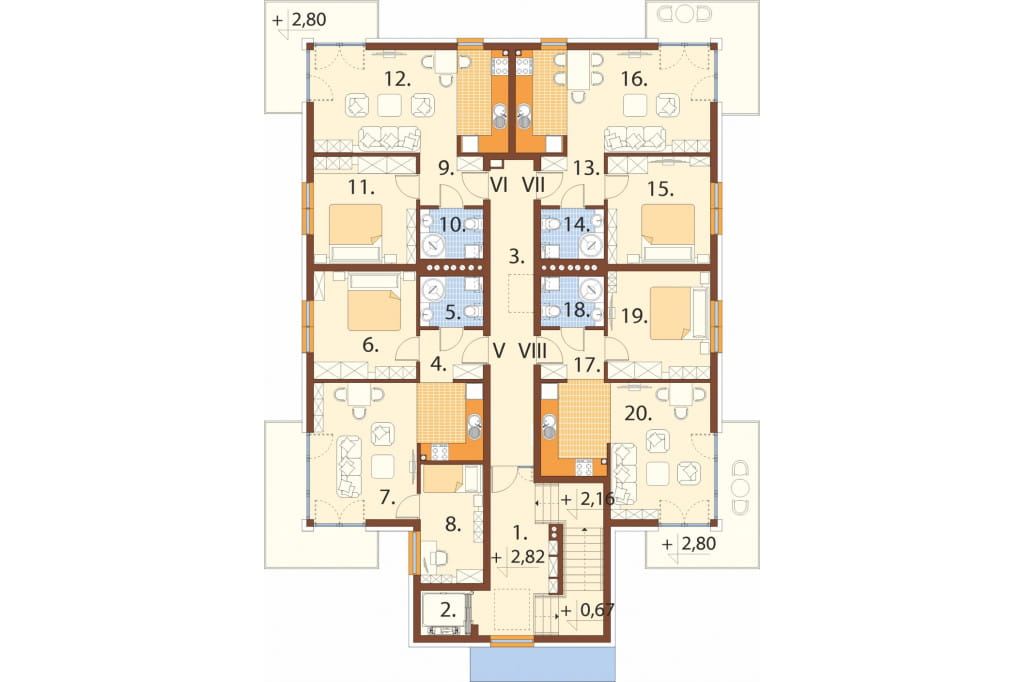

Rzut piętra
Piętro: 214,54 m2
1. Klatka schodowa 17,09 m2
2. Szyb windy
3. Korytarz 15,22 m2
Lokal mieszkalny V: 51,45 m2
4. Hol 3,72 m2
5. Łazienka 3,61 m2
6. Pokój 12,95 m2
7. Pokój dzienny + aneks kuch. 22,49 m2
8. Pokój 8,68 m2
Lokal mieszkalny VI: 43,61 m2
9. Hol 3,71 m2
10. Łazienka 3,61 m2
11. Pokój 12,91 m2
12. Pokój dzienny + aneks kuch. 23,38 m2
Lokal mieszkalny VII: 43,61 m2
13. Hol 3,71 m2
14. Łazienka 3,61 m2
15. Pokój 12,91 m2
16. Pokój dzienny + aneks kuch. 23,38 m2
Lokal mieszkalny VIII: 43,61 m2
17. Hol 3,59 m2
18. Łazienka 3,61 m2
19. Pokój 12,95 m2
20. Pokój dzienny + aneks kuch. 23,41 m2

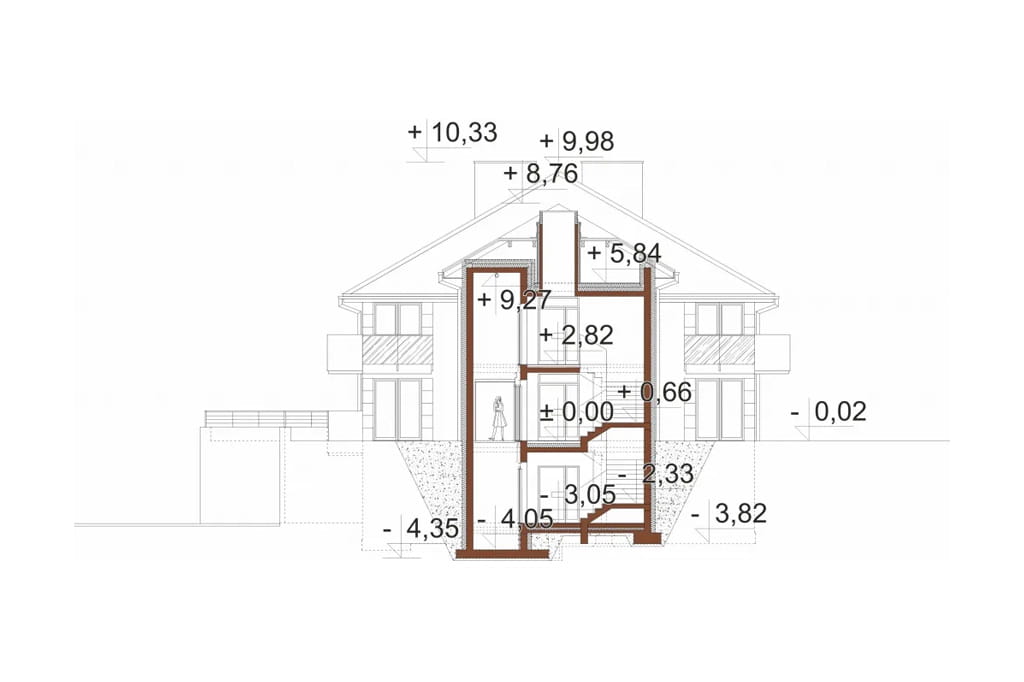

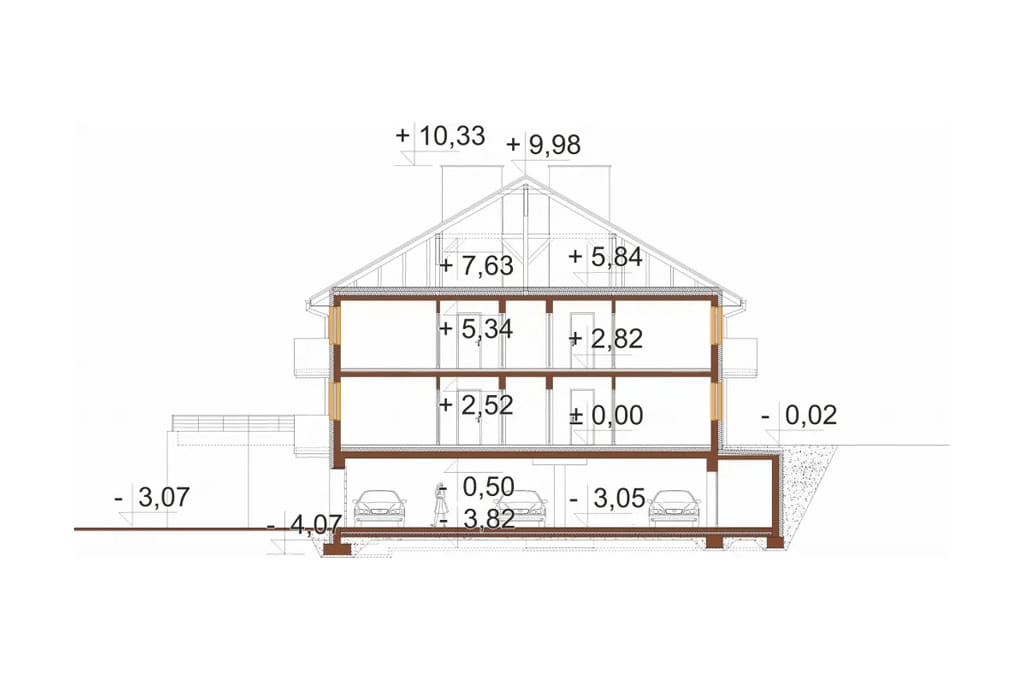

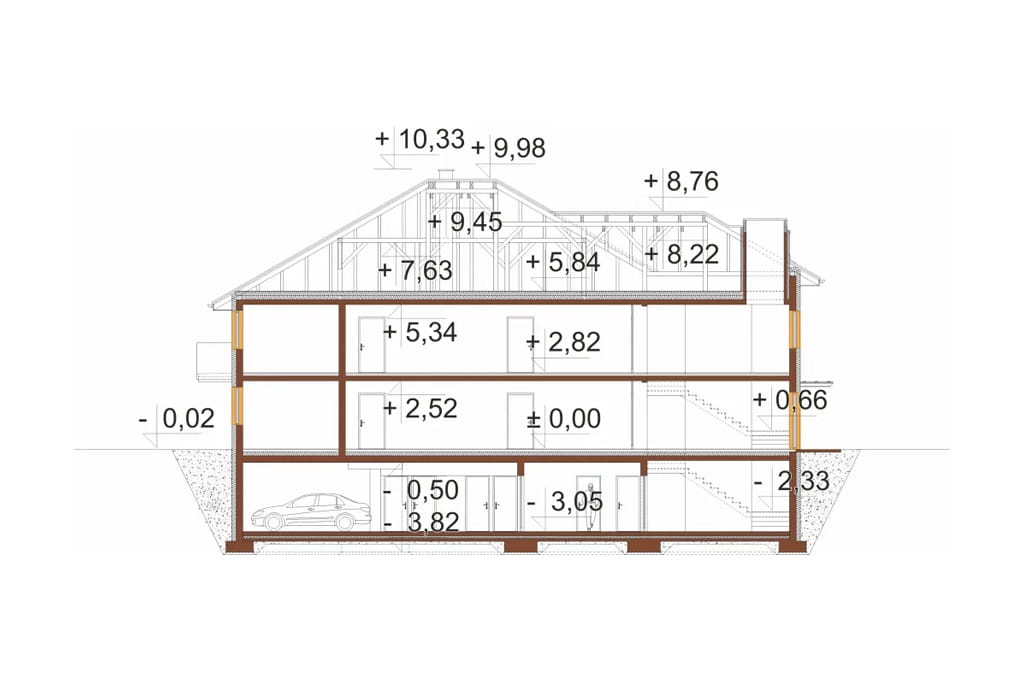

Przekrój
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: bloczki betonu komórkowego 24 cm, styropian 16 cm, tynk zewnętrzny
Strop nad parterem: żelbetowy
Fundament: ławy i stopy fundamentowe
Kąt nachylenia dachu: 30°
Ogrzewanie: indywidualne kotły gazowe kondensacyjne
Wentylacja: mechaniczna z odzyskiem ciepła
Pokrycie dachu: dachówka betonowa
Program:
Piwnica: 8 miejsc postojowych dla samochodów osobowych, 7 komórek na np. rowery, 2 komórki lokatorskie, przedsionek p. pożarowy, pomieszczenie techniczne, klatka schodowa, winda oraz pomieszczenie gospodarcze.
Parter: klatka schodowa, winda, korytarz oraz 4 apartamenty na wynajem o zróżnicowanych powierzchniach.
Piętro: klatka schodowa, winda, korytarz oraz 4 lokale mieszkalne o zróżnicowanych powierzchniach.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny
- projekt konstrukcyjny
- projekt wewnętrznych instalacji sanitarnych
- projekt wewnętrznych instalacji ogrzewania (indywidualne kotły gazowe kondensacyjne w każdym apartamencie na wynajem i lokalu mieszkalnym)
- projekt wewnętrznej instalacji wentylacji mechanicznej z odzyskiem ciepła oraz wentylacji wyciągowej.
- projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 300 - 500
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 200 - 300
- Kąt nachylenia dachu (°) 25 - 30
- Szerokość działki/krótszy bok (m) 20 - 25
- Wysokość budynku (m) 9 - 10
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 432.27
- Powierzchnia użytkowa (m²) 673.50
- Powierzchnia zabudowy (m²) 274.96
- Szerokość budynku/krótszy bok (m) 14.50
- Długość budynku/dłuższy bok (m) 21.00
- Wysokość budynku (m) 10
- Szerokość działki/krótszy bok (m) 23.50
- Kąt nachylenia dachu (°) 30
- Rodzaj dachu wielospadowy
- Piwnica podpiwniczony
- Garaż garaż wielostanowiskowy
- Poddasze piętro
- Liczba sypialni na parterze 4
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Fundamenty ława fundamentowa
- Strop w budynku* żelbetowy
- Pokrycie dachu* dachówka cementowa
- Kubatura (m³) 2992.90
- Liczba kondygnacji 3
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 56,75
- Instalacja fotowoltaiczna* tak
- Wentylacja* mechaniczna
- Liczba pomieszczeń 55
- Liczba wszystkich pokoi 6-10
- Liczba łazienek (bez WC) 6 - 10
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny tak
- Pomieszczenie socjalne nie
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
