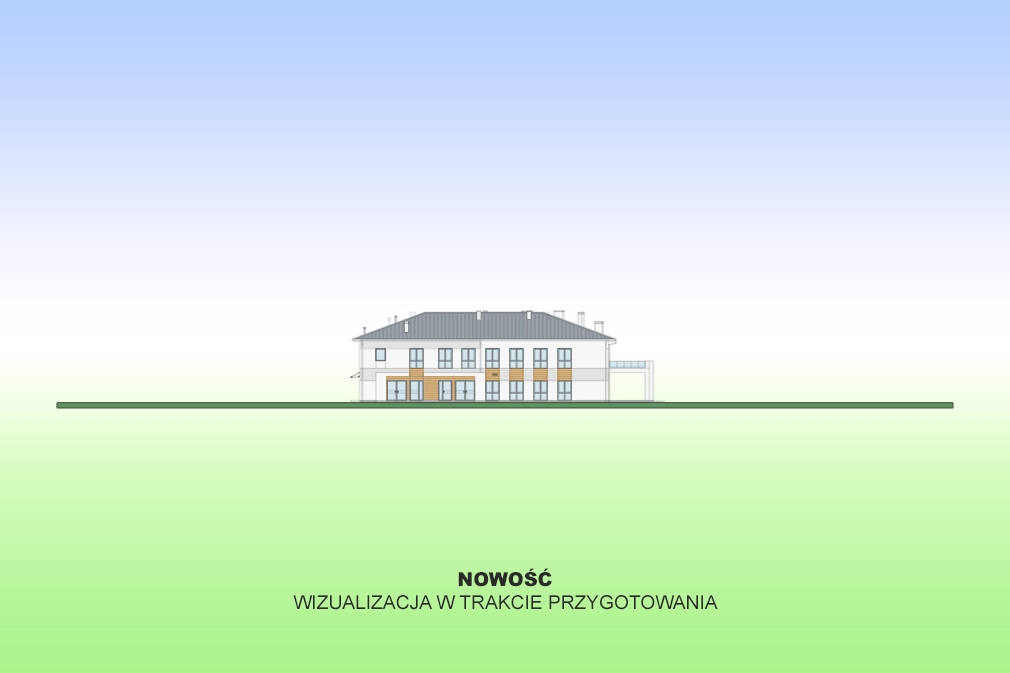

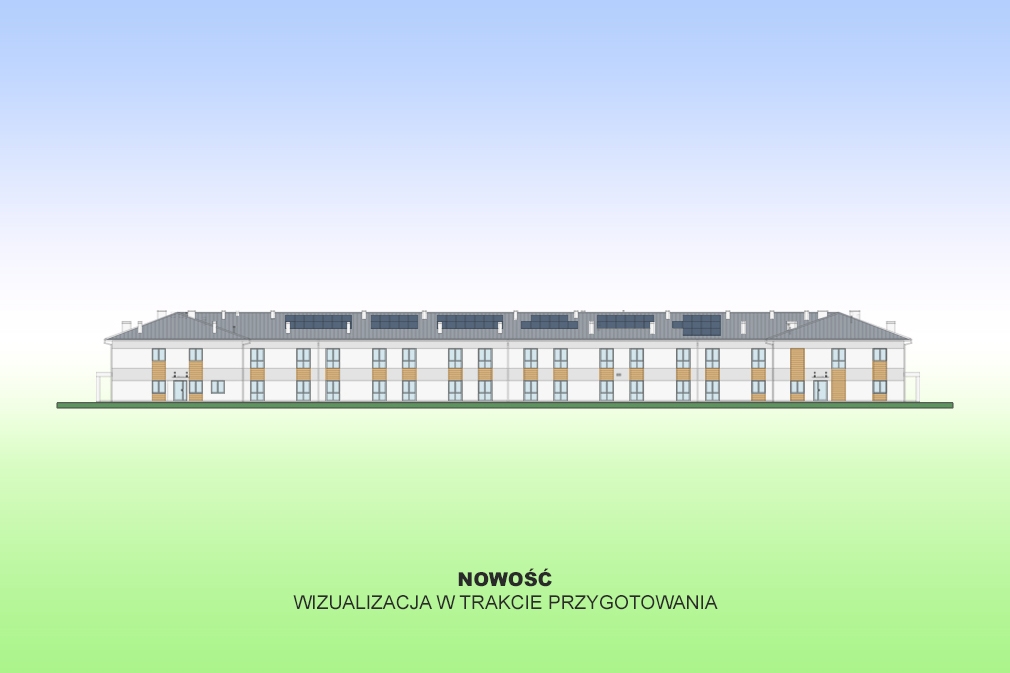

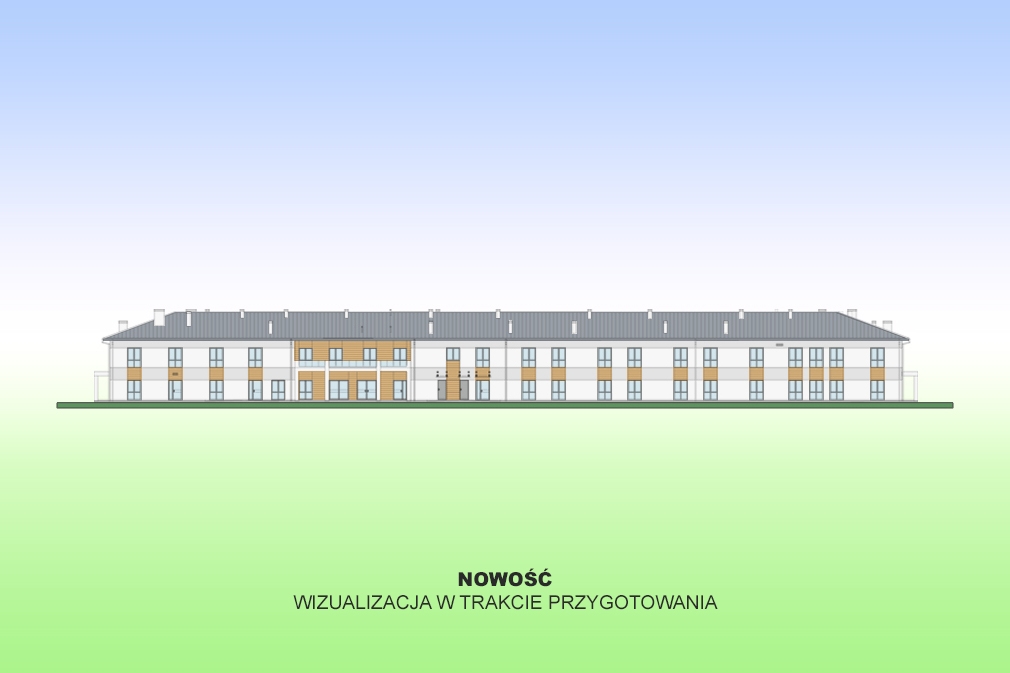

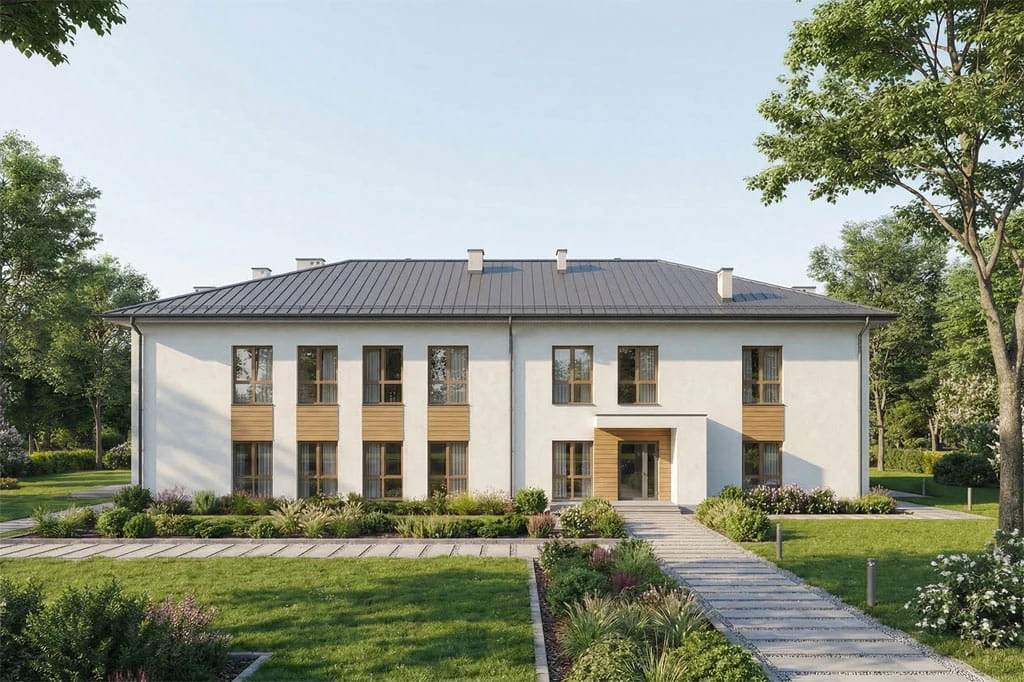

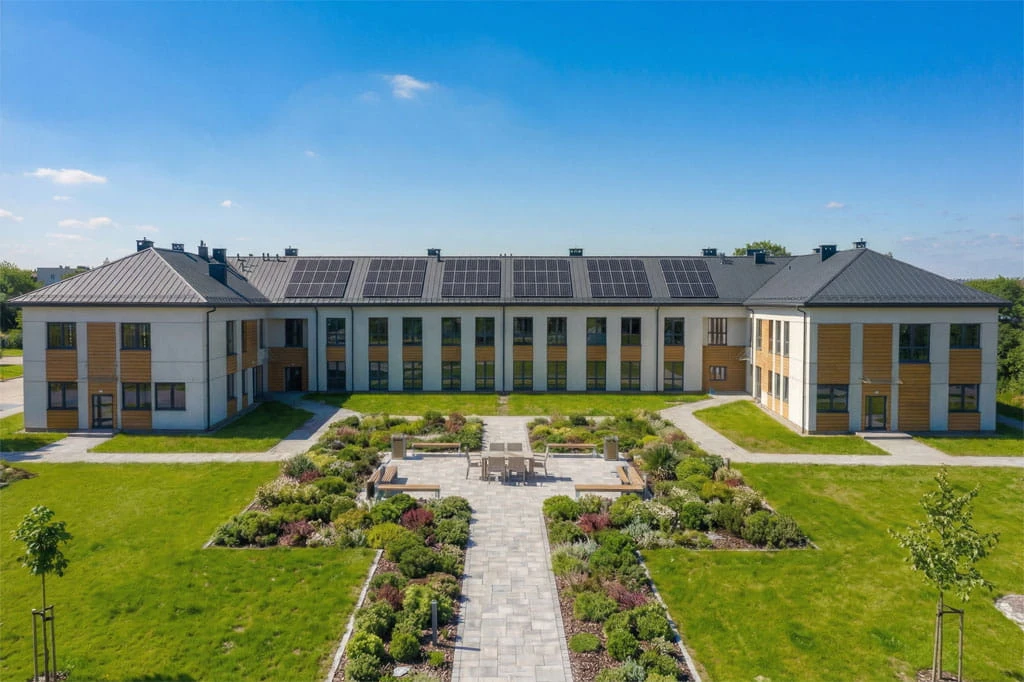

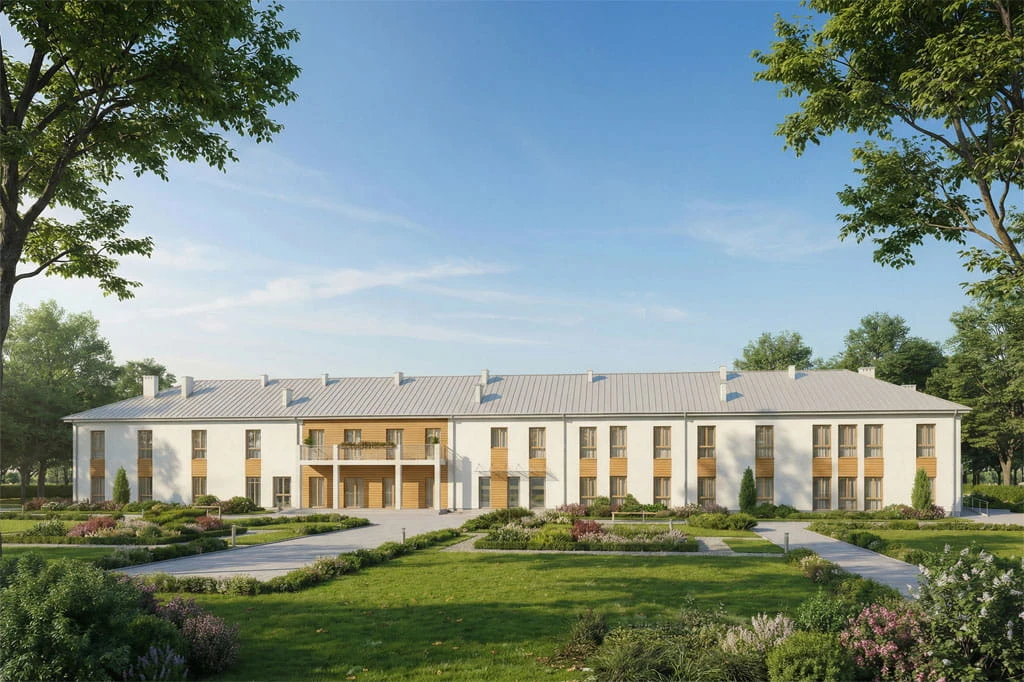

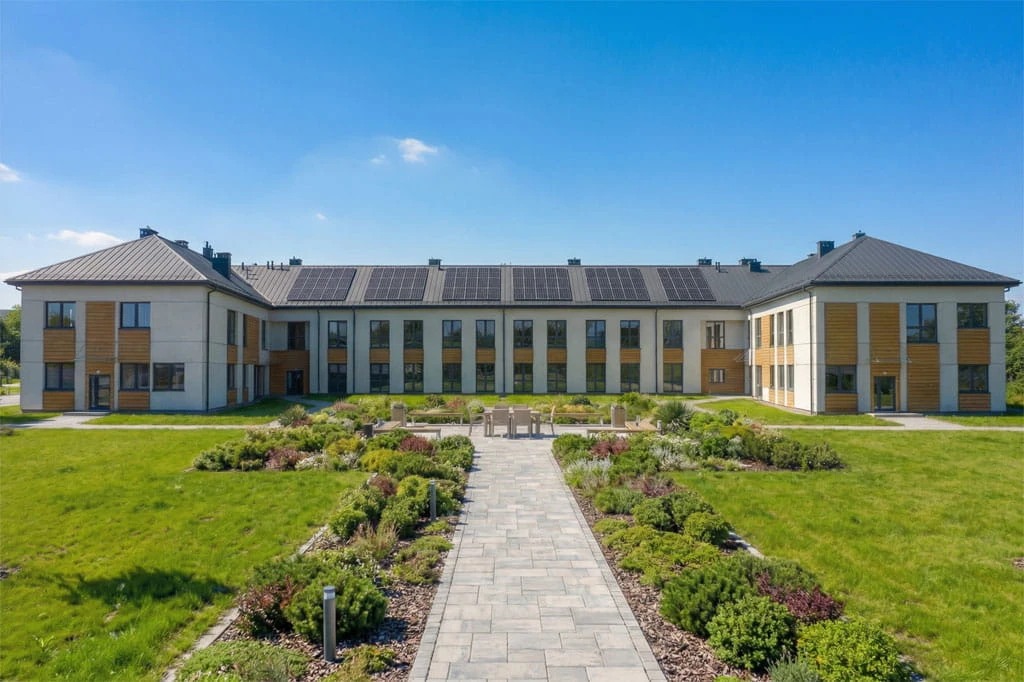

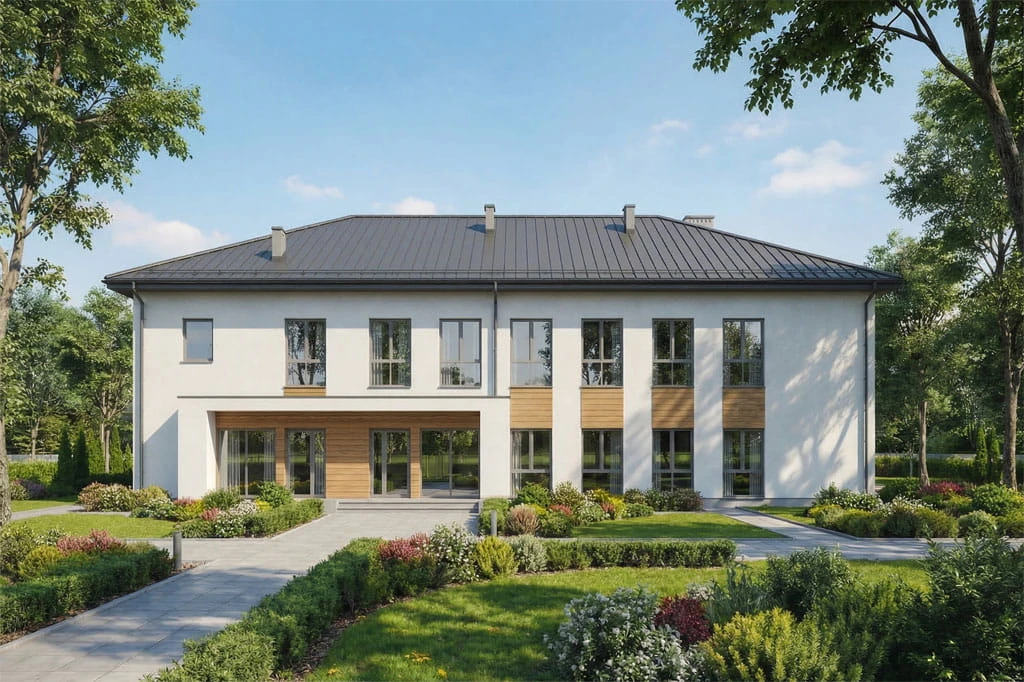

  • Projekt budynku LK-157 - wykończenie elewacji
  • Projekt budynku LK-157 - wykończenie elewacji
  • Projekt budynku LK-157 - wykończenie elewacji
  • Projekt budynku LK-157 - wykończenie elewacji
  • Projekt budynku LK-157 - rzut parteru
  • Projekt budynku LK-157 - rzut piętra
  • Projekt budynku LK-157 - przekrój A-A
  • Projekt budynku LK-157 - przekrój B-B
  • Projekt budynku LK-157 - przekrój C-C
  • Projekt budynku LK-157 - przekrój D-D
  • Projekt budynku LK-157 - przekrój E-E

Budynek ZOL z przychodnią rehabilitacyjną i apteką

25 250,00 zł
Tak niską cenę gwarantujemy do 10 marca 2026

Projekt architektoniczny i techniczny W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >>
Parametry projektu Parametry projektu zobacz >>
Czas przygotowania Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia
Projekt w wersji elektronicznej Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >>
Odbicie lustrzane Odbicie lustrzane projektu zobacz >>
Koszty budowy Koszty budowy zobacz >>
Forum Forum dotyczące tego projektu zobacz >>

Przejdź do opisu projektu i spaceru 3D
Zmiany w projekcie Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >>
Adaptacja Adaptacja i pozwolenie na budowę zobacz >>
Masz pytanie Jeśli masz pytanie napisz >>
Napisz jeśli masz pytanie

Prezentacja projektu

Opis projektu

Opis projektu

Powierzchnia użytkowa: 3353,98 m2. Obiekt pełniący funkcję usługową (budynek ZOL wraz z przychodnią, rehabilitacją oraz apteką). W obiekcie projektuje się prywatną działalność leczniczą. Zakłada się, że pacjenci zlokalizowani w zakładzie opieki leczniczej będą mogli korzystać z części rehabilitacyjnej w sąsiedniej strefie obiektu. Obiekt podzielono na następujące strefy: apteka z zapleczem, przychodnia lekarska (dostępna również dla pacjentów z zewnętrz), przychodnia rehabilitacyjna (dostępna również dla pacjentów z zewnątrz), zakład opieki leczniczej. Budynek piętrowy bez garażu i podpiwniczenia.

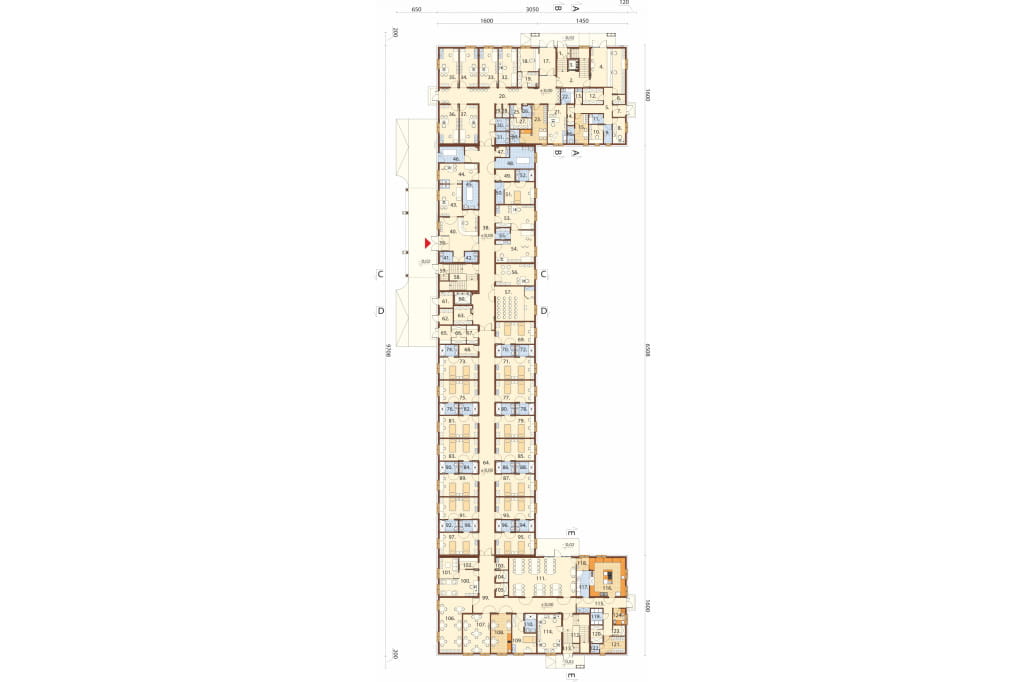

Rzut parteru

Rzut parteru

Rzut parteru
Powiększ rzut

Parter: 1674,99 m2

1. Wiatrołap 3,26 m2
2. Klatka schodowa 15,51 m2
3. Szyb windy 2,70 m2

Apteka: 102,87 m2
4. Sala sprzedaży 35,36 m2
5. Korytarz 13,05 m2
6. Magazyn leków 2,85 m2
7. Komora przyjęć 3,60 m2
8. Pomieszczenie administracyjne 7,87 m2
9. Śluza 3,70 m2
10. Receptura 6,48 m2
11. Zmywalnia 3,44 m2
12. Magazyn leków 7,91 m2
13. Pomieszczenie porządkowe 2,61 m2
14. Archiwum 3,37 m2
15. Szatnia personelu apteki 9,76 m2
16. WC 2,87 m2

Przychodnia: 270,60 m2
17. Wiatrołap 10,76 m2
18. Rejestracja 11,85 m2
19. Archiwum rejestracji 7,35 m2
20. Korytarz / poczekalnia 66,04 m2
21. Gabinet dentystyczny 17,96 m2
22. Sterylizatornia 4,90 m2
23. Szatnia personelu przychodni 17,90 m2
24. WC 3,08 m2
25. Przedsionek 3,52 m2
26. Pom. na odpadki medyczne 2,54 m2
27. Pomieszczenie gospodarcze 5,58 m2
28. Schowek na bieliznę czystą 2,00 m2
29. Schowek na bieliznę brudną 1,77 m2
30. WC męskie 4,12 m2
31. WC damskie 4,12 m2
32. Gabinet zabiegowy 17,63 m2
33. Gabinet lekarski 17,59 m2
34. Gabinet lekarski 17,63 m2
35. Gabinet lekarski 18,30 m2
36. Gabinet lekarski 18,33 m2
37. Gabinet lekarski 17,63 m2

Zakład opieki leczniczej: 1280,05 m2
38. Korytarz 79,08 m2
39. Wiatrołap 3,25 m2
40. Hol wejściowy / pocz. / recepcja 34,29 m2
41. WC męskie 3,48 m2
42. WC damskie 3,48 m2
43. Pokój przyjęć na oddział 17,67 m2
44. Pokój przyjęć na oddział 17,87 m2
45. Łazienka 10,70 m2
46. Pomieszczenie promorte 9,70 m2
47. Pomieszczenie gospodarcze 3,35 m2
48. Łazienka 16,96 m2
49. Wózkownia 5,29 m2
50. Śluza umywalkowo-fartuchowa 4,18 m2
51. Izolatka 16,29 m2
52. Łazienka 5,29 m2
53. Gabinet lekarski 22,33 m2
54. Gabinet zabiegowy 27,06 m2
55. Pom. na odpadki medyczne 3,91 m2
56. Gabinet terapeutyczny 20,49 m2
57. Kaplica 32,92 m2
58. Klatka schodowa 14,58 m2
59. Wiatrołap 3,62 m2
60. Szyb windy 5,49 m2
61. Pomieszczenie tech. elektryczne 5,19 m2
62. Pomieszczenie techniczne sanitarne 5,17 m2
63. Pomieszczenie gospodarcze 8,18 m2
64. Korytarz 84,00 m2
65. Pomieszczenie przyjęcia leków 5,05 m2
66. Magazyn leków 6,56 m2
67. Pomieszczenie wydawania leków 5,05 m2
68. Pomieszczenie gospodarcze 5,27 m2
69. Pokój 2-osobowy 20,85 m2
70. Łazienka 5,29 m2
71. Pokój 2-osobowy 21,03 m2
72. Łazienka 5,29 m2
73. Pokój 2-osobowy 21,03 m2
74. Łazienka 5,27 m2
75. Pokój 2-osobowy 20,85 m2
76. Łazienka 5,29 m2
77. Pokój 2-osobowy 20,85 m2
78. Łazienka 5,29 m2
79. Pokój 2-osobowy 21,03 m2
80. Łazienka 5,27 m2
81. Pokój 2-osobowy 21,03 m2
82. Łazienka 5,27 m2
83. Pokój 2-osobowy 20,85 m2
84. Łazienka 5,27 m2
85. Pokój 2-osobowy 20,85 m2
86. Łazienka 5,27 m2
87. Pokój 2-osobowy 21,03 m2
88. Łazienka 5,29 m2
89. Pokój 2-osobowy 21,03 m2
90. Łazienka 5,29 m2
91. Pokój 2-osobowy 20,85 m2
92. Łazienka 5,29 m2
93. Pokój 2-osobowy 20,85 m2
94. Łazienka 5,29 m2
95. Pokój 2-osobowy 21,09 m2
96. Łazienka 5,27 m2
97. Pokój 2-osobowy 21,09 m2
98. Łazienka 5,27 m2
99. Korytarz 54,42 m2
100. Pokój pers. pielęgniarskiego 20,72 m2
101. Pokój przygotowawczy 9,75 m2
102. Punkt przygotowania lekarstw 5,83 m2
103. Brudownik 3,44 m2
104. Schowek na bieliznę czystą 3,54 m2
105. Schowek na bieliznę brudną 3,75 m2
106. Pokój dzienny 34,64 m2
107. Świetlica 25,90 m2
108. Kuchnia pomocnicza 19,45 m2
109. Pokój 1-osobowy 17,07 m2
110. Łazienka 5,26 m2
111. Sala jadalna 64,56 m2
112. Klatka schodowa 14,58 m2
113. Wiatrołap 3,62 m2
114. Pokój biurowy 19,71 m2
115. Korytarz 19,73 m2
116. Kuchnia 33,18 m2
117. Zmywalnia naczyń 8,28 m2
118. Rozdzielnia kelnerska 4,30 m2
119. Pomieszczenie chłodziarek 4,74 m2
120. Magazyn 5,19 m2
121. Szatnia personelu kuchni 9,50 m2
122. WC 1,84 m2
123. Magazyn 3,04 m2
124. Przygotowalnia warzyw / jaj 4,74 m2

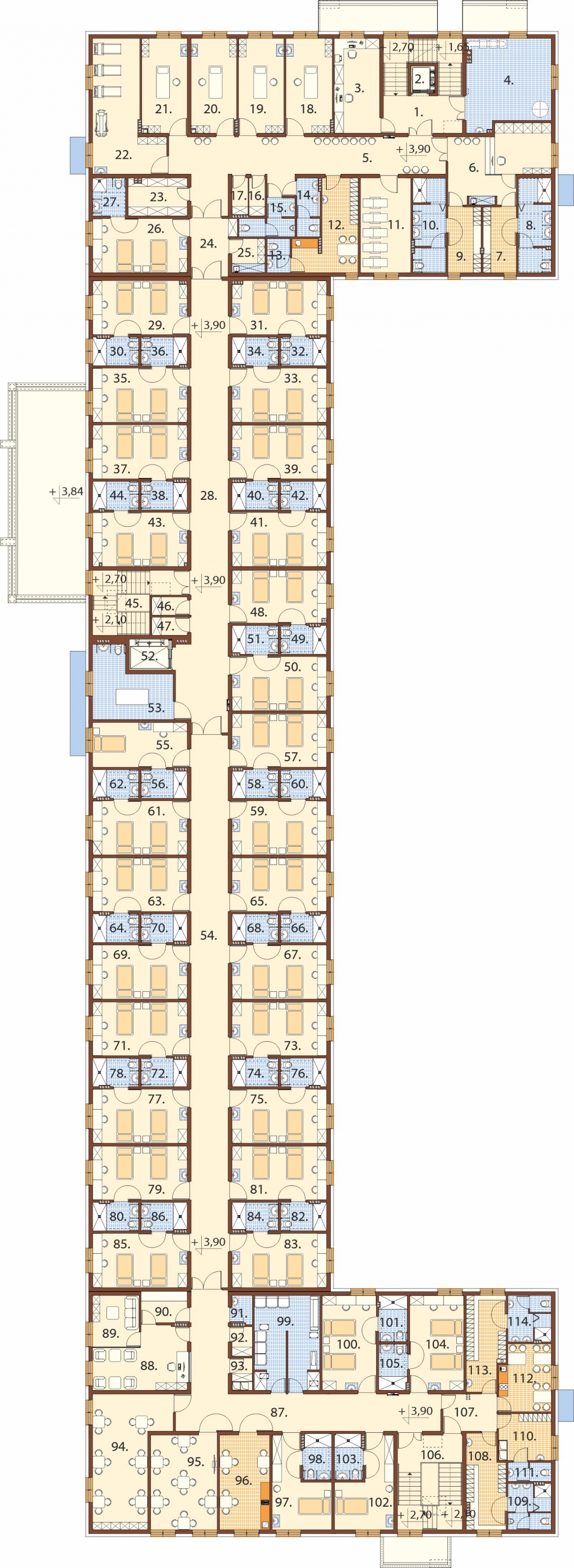

Rzut piętra

Rzut piętra

Rzut piętra
Powiększ rzut

Piętro: 1678,99 m2

1. Klatka schodowa 26,58 m2
2. Szyb windy
3. Pokój administracyjnobiurowy 17,57 m2
4. Kotłownia 29,65 m2

Rehabilitacja: 287,57 m2
5. Korytarz 51,17 m2
6. Przedsionek / rejestracja 27,50 m2
7. Szatnia pacjentów reh. męska 8,85 m2
8. WC + prysznic 12,38 m2
9. Szatnia pacjentów reh. damska 8,85 m2
10. WC + prysznic 12,33 m2
11. Grota solna 19,57 m2
12. Szatnia personelu rehabilitacji 17,85 m2
13. WC 3,07 m2
14. WC damskie 5,25 m2
15. WC męskie 6,26 m2
16. Schowek na bieliznę czystą 2,43 m2
17. Schowek na bieliznę brudną 2,32 m2
18. Gabinet reh. / wypoczynkowy 17,88 m2
19. Gabinet rehabilitacyjny 17,63 m2
20. Gabinet rehabilitacyjny 17,42 m2
21. Gabinet rehabilitacyjny 17,51 m2
22. Gabinet rehabilitacyjny 30,29 m2
23. Magazyn sprzętu rehabilitacyjnego 9,01 m2

Zakład opieki leczniczej: 1317,62 m2
24. Przedsionek 9,46 m2
25. Pomieszczenie porządkowe 4,53 m2
26. Pokój 2osobowy 21,03 m2
27. Łazienka 5,10 m2
28. Korytarz 73,57 m2
29. Pokój 2osobowy 20,90 m2
30. Łazienka 5,23 m2
31. Pokój 2osobowy 20,85 m2
32. Łazienka 5,25 m2
33. Pokój 2osobowy 21,03 m2
34. Łazienka 5,24 m2
35. Pokój 2osobowy 21,03 m2
36. Łazienka 5,27 m2
37. Pokój 2osobowy 21,03 m2
38. Łazienka 5,24 m2
39. Pokój 2osobowy 20,85 m2
40. Łazienka 5,24 m2
41. Pokój 2osobowy 21,03 m2
42. Łazienka 5,25 m2
43. Pokój 2osobowy 20,98 m2
44. Łazienka 5,29 m2
45. Klatka schodowa 16,71 m2
46. Schowek na bieliznę czystą 2,57 m2
47. Schowek na bieliznę brudną 2,57 m2
48. Pokój 2osobowy 20,38 m2
49. Łazienka 5,25 m2
50. Pokój 2osobowy 21,03 m2
51. Łazienka 5,27 m2
52. Szyb windy
53. Łazienka 19,04 m2
54. Korytarz 84,00 m2
55. Pokój 1osobowy 17,32 m2
56. Łazienka 5,24 m2
57. Pokój 2osobowy 20,85 m2
58. Łazienka 5,25 m2
59. Pokój 2osobowy 21,03 m2
60. Łazienka 5,25 m2
61. Pokój 2osobowy 21,03 m2
62. Łazienka 5,23 m2
63. Pokój 2osobowy 20,85 m2
64. Łazienka 5,25 m2
65. Pokój 2osobowy 20,85 m2
66. Łazienka 5,25 m2
67. Pokój 2osobowy 21,03 m2
68. Łazienka 5,24 m2
69. Pokój 2osobowy 21,03 m2
70. Łazienka 5,24 m2
71. Pokój 2osobowy 20,85 m2
72. Łazienka 5,24 m2
73. Pokój 2osobowy 20,85 m2
74. Łazienka 5,24 m2
75. Pokój 2osobowy 21,03 m2
76. Łazienka 5,25 m2
77. Pokój 2osobowy 21,03 m2
78. Łazienka 5,25 m2
79. Pokój 2osobowy 20,85 m2
80. Łazienka 5,25 m2
81. Pokój 2osobowy 20,85 m2
82. Łazienka 5,25 m2
83. Pokój 2osobowy 21,09 m2
84. Łazienka 5,24 m2
85. Pokój 2osobowy 21,09 m2
86. Łazienka 5,24 m2
87. Korytarz 56,14 m2
88. Pokój personelu pielęgniarskiego 20,67 m2
89. Pokój przygotowawczy 9,75 m2
90. Punkt przygotowania lekarstw 5,83 m2
91. Brudownik 2,24 m2
92. Wózkownia 2,38 m2
93. Pomieszczenie gospodarcze 1,88 m2
94. Pokój dzienny 34,64 m2
95. Świetlica 25,90 m2
96. Kuchnia pomocnicza 19,45 m2
97. Pokój 1osobowy 17,07 m2
98. Łazienka 5,23 m2
99. Pralnia 24,61 m2
100. Pokój 2osobowy 21,03 m2
101. Łazienka 5,29 m2
102. Pokój 1osobowy 16,98 m2
103. Łazienka 5,14 m2
104. Pokój 2osobowy 21,04 m2
105. Łazienka 5,27 m2
106. Klatka schodowa 22,31 m2

Zaplecze dla personelu ZOL
107. Korytarz 8,07 m2
108. Szatnia pers. medycznego męska 14,32 m2
109. WC + natrysk 7,75 m2
110. Szatnia personelu pomocniczego 9,59 m2
111. WC 3,25 m2
112. Pokój śniadań 13,81 m2
113. Szatnia pers. medycznego dam. 14,40 m2
114. WC + natrysk 7,82 m2
Przekrój

Przekrój

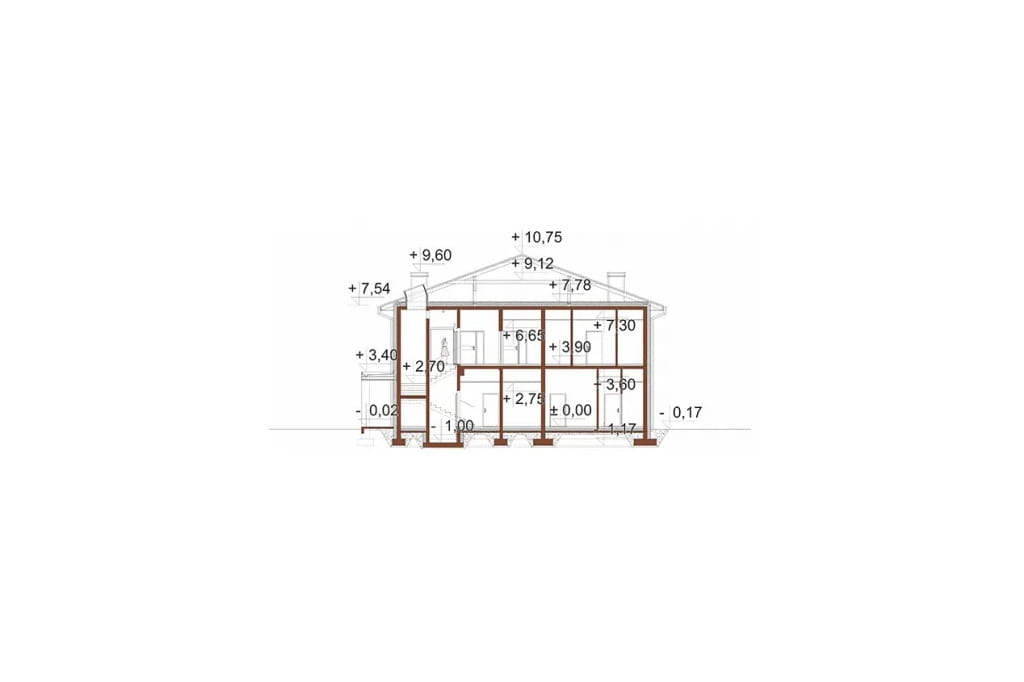

Przekrój
A-A

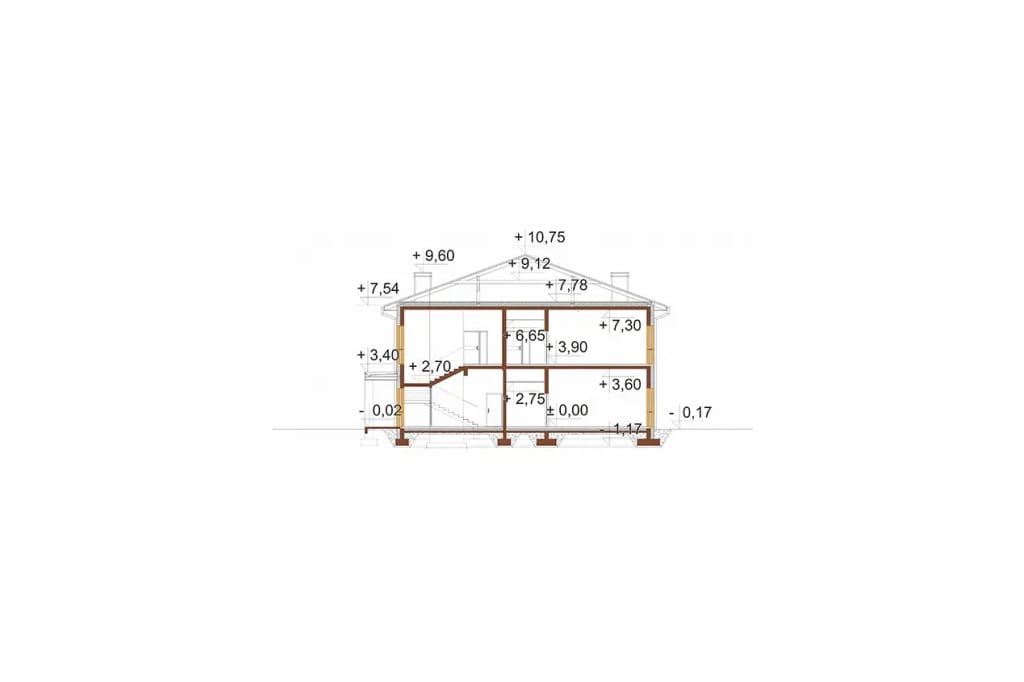

Przekrój
B-B

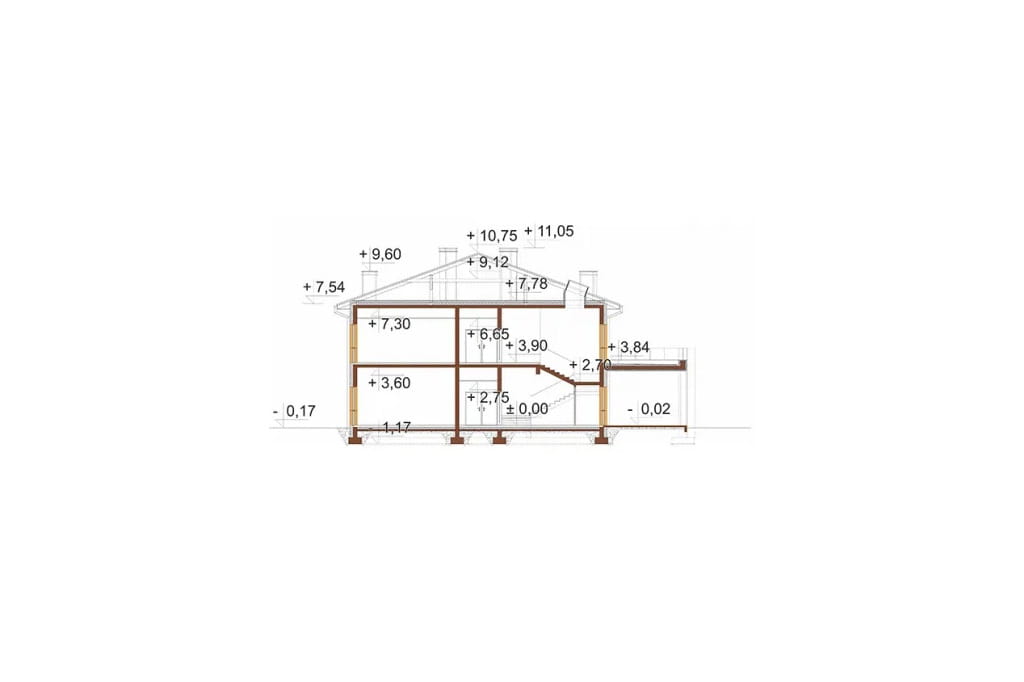

Przekrój
C-C

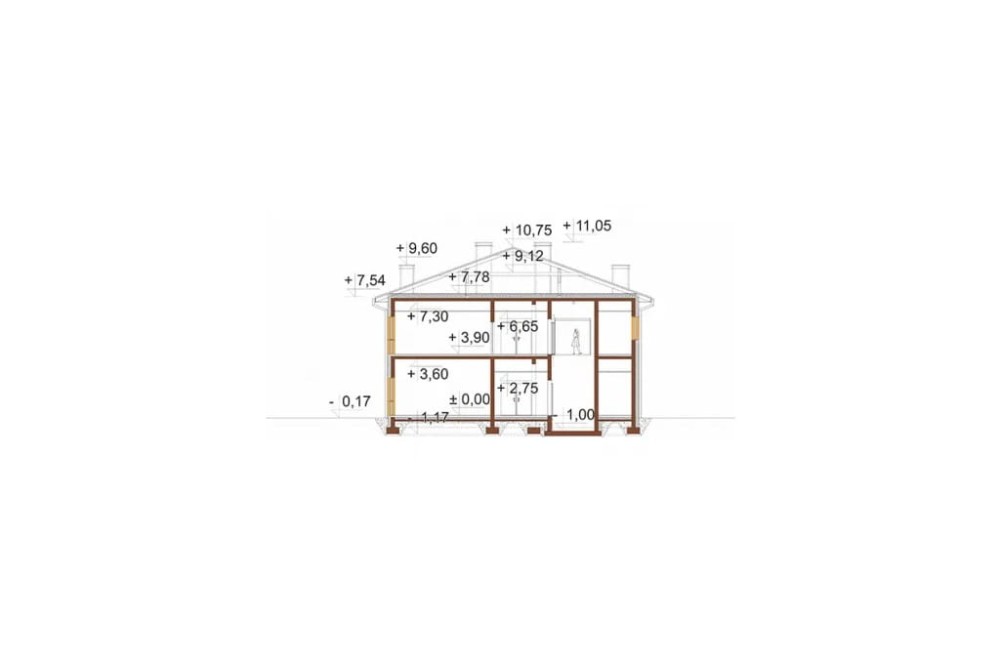

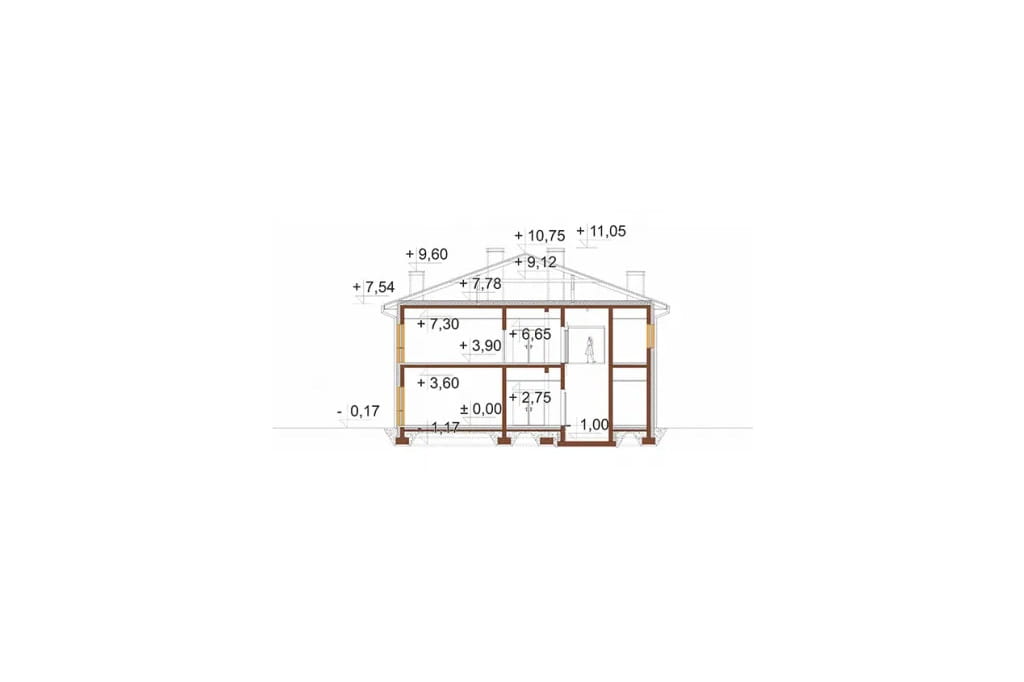

Przekrój
D-D

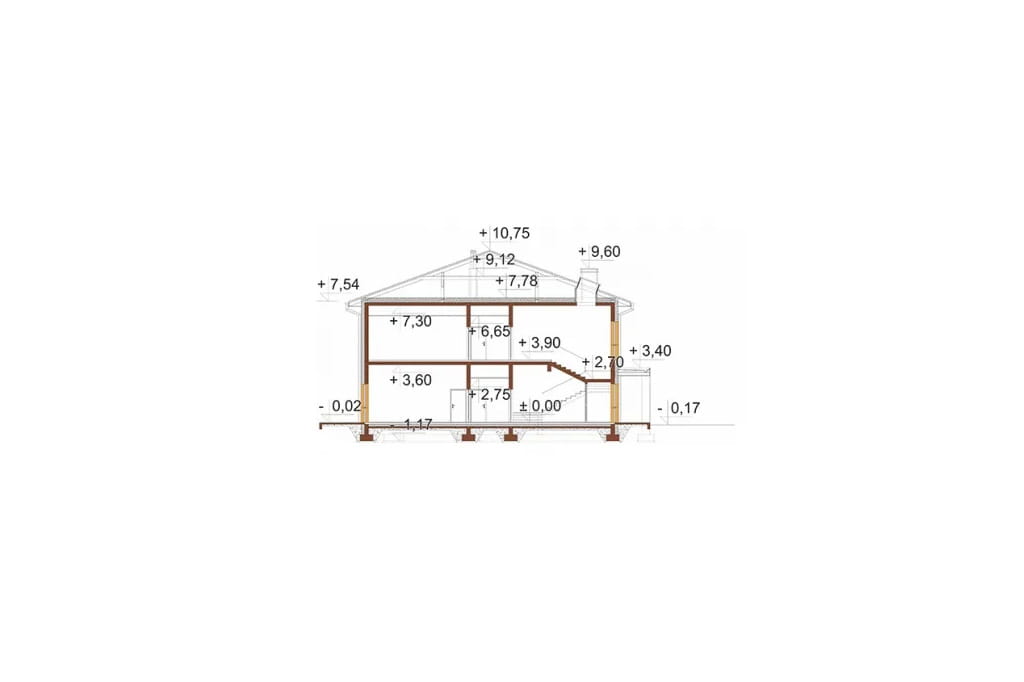

Przekrój
E-E
Informacje podstawowe

Informacje podstawowe

Technologia: tradycyjna

Ściany zewnętrzne: bloczki silikatowe 24 cm, styropian 20 cm, tynk zewnętrzny

Strop nad parterem: żelbetowy

Fundament: ławy i stopy fundamentowe

Kąt nachylenia dachu: 20°

Ogrzewanie: gazowe (pompa ciepła powietrze woda do c.w.u.)

Wentylacja: mechaniczna z odzyskiem ciepła

Pokrycie dachu: blacha dachowa łączona na rąbek stojący

Program:
Parter: Wiatrołap, klatka schodowa, szyb windy. Apteka: sala sprzedaży, korytarz, magazyn leków, komora przyjęć, pomieszczenie administracyjne, śluza, receptura, zmywalnia, magazyn leków, pomieszczenie porządkowe, archiwum oraz szatnia personelu wraz + WC. Przychodnia lekarska: wiatrołap, rejestracja, archiwum rejestracji, korytarz / poczekalnia, gabinet dentystyczny + sterylizatornia, szatnia personelu przychodni + WC, przedsionek, magazyn na odpadki medyczne, pomieszczenie gospodarcze, schowek na bieliznę czystą, schowek na bieliznę brudną, WC męskie, WC damskie, gabinet zabiegowy oraz 5 x gabinet lekarski. Zakład opieki leczniczej: wiatrołap, hol wejściowy / poczekalnia / recepcja, WC męskie, WC damskie, 2 x pokój przyjęć na oddział, łazienka, promorte, pomieszczenie gospodarcze, wózkownia, łazienka, izolatka ( śluza umywalkowo - fartuchowa + łazienka + pokój ),  gabinet lekarski, gabinet zabiegowy, pomieszczenie na odpadki medyczne, gabinet terapeutyczny, 2 x klatka schodową + wiatrołap, winda szpitalna, kaplica, pomieszczenie techniczne elektryczne, pomieszczenie techniczne sanitarne, pomieszczenie gospodarcze, korytarz, punkt apteczny ( przyjęcie leków + magazyn leków + wydawalnia leków), pokój personelu pielęgniarskiego + pokój przygotowawczy + punkt przygotowania leków, brudownik, składzik bielizny czystej, składzik bielizny brudnej, pokój dzienny, świetlica, kuchnia pomocnicza, pokój biurowy, sala jadalna, 1 x pokój dla 1 osoby z łazienką, 15 x pokój dla 2 osób ( każdy pokój z własną łazienką ), część kuchenna ? korytarz, kuchnia, zmywalnia, rozdzielnia kelnerska, przygotowalnia warzyw / jaj, pomieszczenie chłodziarek, 2 x magazyn, szatnia personelu kuchni + WC.
Piętro: kotłownia gazowa, klatka schodowa oraz szyb windy. Przychodnia rehabilitacyjna: przedsionek, pokój biurowy, rejestracja, szatnia męska + WC + natrysk, szatnia damska + WC + natrysk, grota solna, szatnia personelu rehabilitacji + WC, WC męskie, WC damskie, schowek na bieliznę czystą, schowek na bieliznę brudną, magazyn sprzętu rehabilitacyjnego, gabinet rehabilitacyjny / wypoczynkowy oraz 4 x gabinet rehabilitacyjny. Zakład opieki leczniczej: 2 x klatka schodowa, winda szpitalna, pomieszczenie porządkowe, składzik bielizny czystej, składzik bielizny brudnej, brudownik, wózkownia, pokój personelu pielęgniarskiego + pokój przygotowawczy + punkt przygotowania leków, pomieszczenie gospodarcze, pokój dzienny, świetlica, kuchnia pomocnicza, 3 x pokój dla 1 osoby ( każdy pokój z własną łazienką ), 28 x pokój dla 2 osób ( każdy pokój z własną łazienką ), część szatniowo socjalną domu opieki: szatnia personelu medycznego męska + WC + natrysk, szatnia personelu medycznego damska WC + natrysk, pokój śniadań, szatnia personelu pomocniczego + WC.

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

  • projekt architektoniczny
  • projekt konstrukcyjny
  • projekt wewnętrznych instalacji sanitarnych
  • projekt wewnętrznych instalacji ogrzewania (kocioła gazowy, pompy ciepła powietrze woda do c.w.u.)
  • projekt wewnętrznej instalacji wentylacji mechanicznej z odzyskiem ciepła
  • projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
  • projekt wewnętrznej instalacji klimatyzacji (w pro morte)
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Parametry projektu

Ogólne kategorie, do których należy ten projekt

  • Powierzchnia użytkowa (m²) 3000 - 5000
  • Powierzchnia zabudowy (m²) 2000 - 3000
  • Kąt nachylenia dachu (°) 15 - 20
  • Szerokość działki/krótszy bok (m) 40 - 50
  • Wysokość budynku (m) 10 - 12

Podstawowe parametry projektu

  • Powierzchnia użytkowa (m²) 3353.98
  • Powierzchnia zabudowy (m²) 2017.27
  • Szerokość budynku/krótszy bok (m) 30.50
  • Długość budynku/dłuższy bok (m) 97.08
  • Wysokość budynku (m) 10.92
  • Szerokość działki/krótszy bok (m) 42.50
  • Kąt nachylenia dachu (°) 20
  • Rodzaj dachu wielospadowy
  • Piwnica bez podpiwniczenia
  • Garaż bez garażu
  • Poddasze piętro
  • Liczba sypialni na parterze 16-20

Uzupełniające parametry projektu

  • Rodzaj technologii* tradycyjna
  • Fundamenty ława fundamentowa
  • Strop w budynku* żelbetowy
  • Pokrycie dachu* blacha na rąbek
  • Kubatura (m³) 19240.50
  • Liczba kondygnacji 2
  • Rodzaj ogrzewania gazowe
  • Wskaźnik energii pierwotnej (kWh/(m²·rok)) 87,45
  • Instalacja fotowoltaiczna* tak
  • Wentylacja* mechaniczna
  • Liczba pomieszczeń 238
  • Liczba wszystkich pokoi 41-50
  • Liczba łazienek (bez WC) pow. 50

Dodatkowe parametry projektu

  • Winda w budynku tak
  • Przystosowany dla osób niepełnosprawnych tak
  • Garaż podziemny nie
  • Pomieszczenie socjalne tak

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.

Darmowe dodatki do projektu

Pakiet bezpłatnych dodatków zawiera:
  • 10 stylowych projektów ogrodzeń
  • 10 projektów śmietników
  • 5 projektów grilli z funkcją rusztu, kominka i wędzarni
  • 6 projektów oczek wodnych
  • 6 projektów altan
  • 4 projekty huśtawek ogrodowych
  • 4 projekty bud dla psów
  • 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
  • 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
  • projekt przydomowej elektrowni wiatrowej
  • schemat instalacji fotowoltaicznej
  • projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
  • zgoda na wszelkie zmiany i adaptacje

Producentem projektu jest:

KB Projekt biuro architektoniczne
KB Projekt Biuro Architektoniczne
ul. Cystersów 7B, 31-553 Kraków
e-mail: kbprojekt@kbprojekt.pl
tel. 12 414 35 06

Zapytaj naszych ekspertów lub przeczytaj FAQ

Pomocne informacje

Chcesz wprowadzić zmiany w tym projekcie?

Możemy dostosować go do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom otwórz formularz >>

Chcesz dostosować ten projekt we własnym zakresie?

Sprawdź jakie zmiany są nieistotne czyli takie, ktore możesz wprowadzić na etapie budowy zobacz szczegóły >>

Nie możesz znaleźć odpowiedniego projektu?

Chętnie pomożemy. Zadzwoń do nas 12 410 49 70 lub skorzystaj z formularza kontaktowego dostępnego tutaj >>

Szukasz projektu dopasowanego do Twoich potrzeb?

Sprawdź naszą ofertę na projekty domów na indywidualne zamówienie w niezwykle atrakcyjnej cenie zobacz szczegóły >>

Potrzebujesz adaptacji projektu lub pomocy w załatwieniu formalności związanych z budową?

Nasze biuro architektoniczne oferuje pomoc w uzyskaniu pozwolenia na budowę a także wykonuje adaptacje projektów na terenie całej Polski zobacz szczegóły >>

Szukasz sprawdzonego kierownika budowy?

Oferujemy usługi naszych uprawnionych kierowników budowy, którzy przeprowadzą Cię przez cały proces budowlany, od uzyskania pozwolenia na budowę po finalne odbiory zobacz szczegóły >>

Opinie o tym projekcie

Liczba ocen: 0
Oceń i opisz

Wersja lustrzana / warianty / podobne projekty
