Budynek magazynowo - produkcyjno - biurowy
Kod: K-166
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

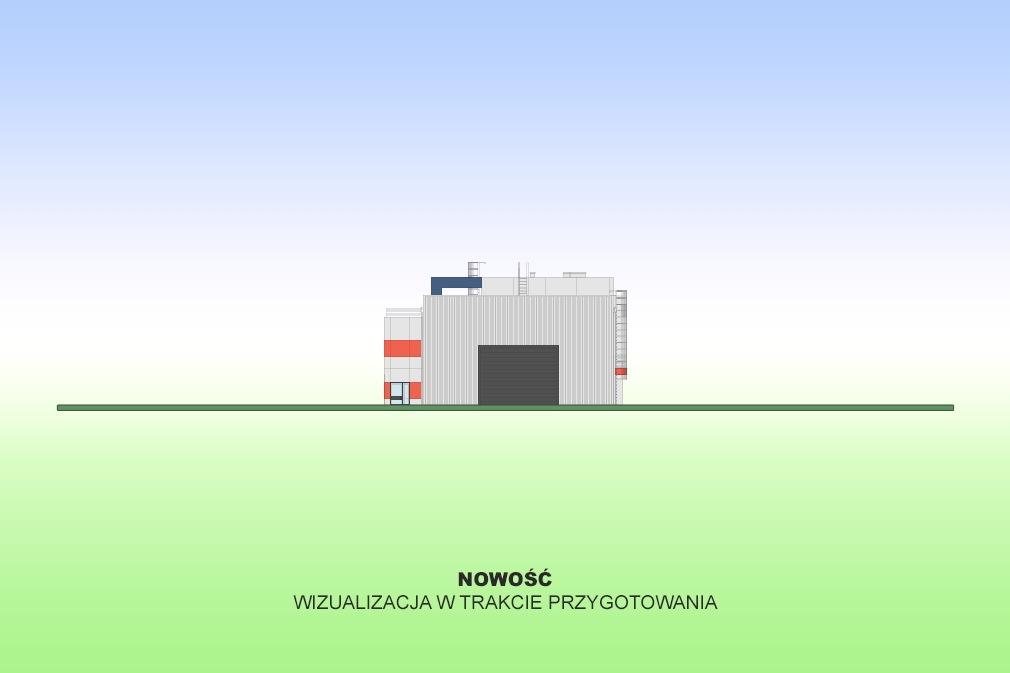

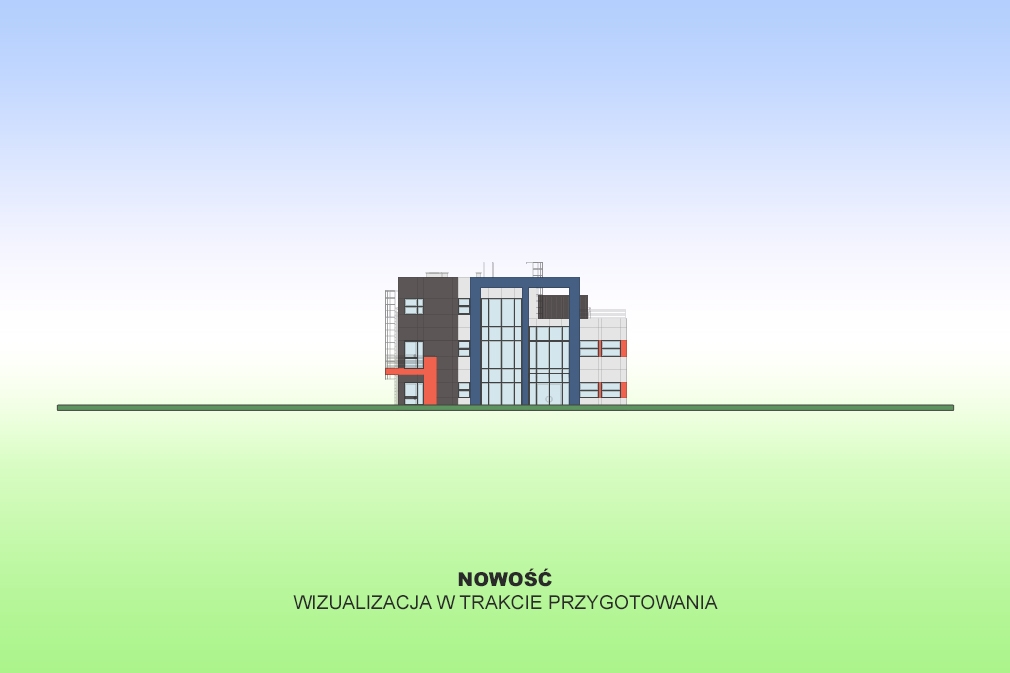

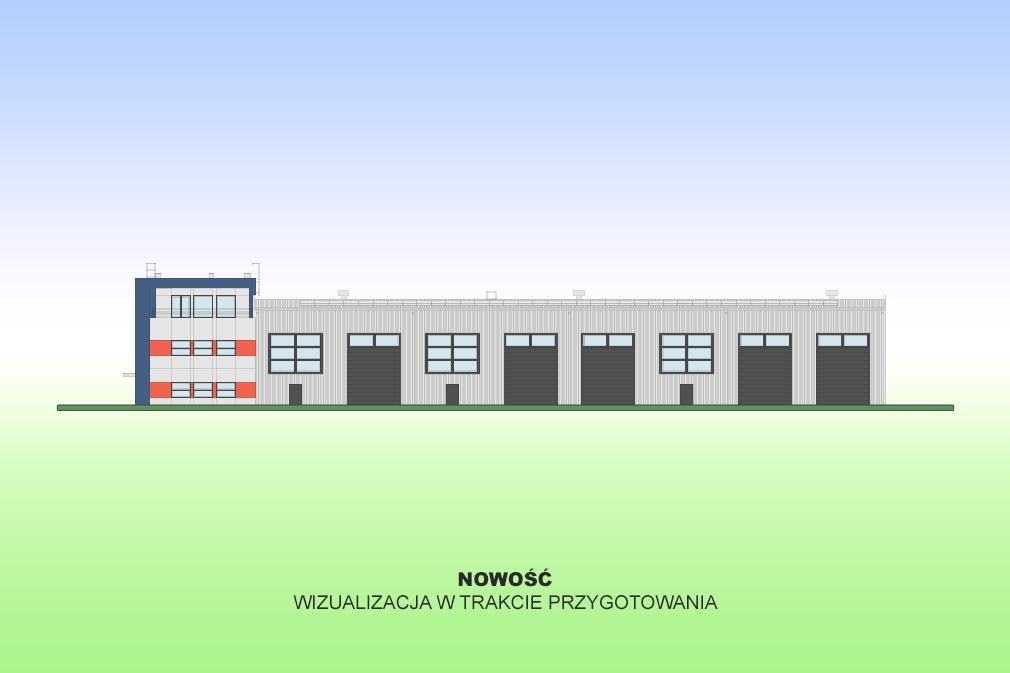

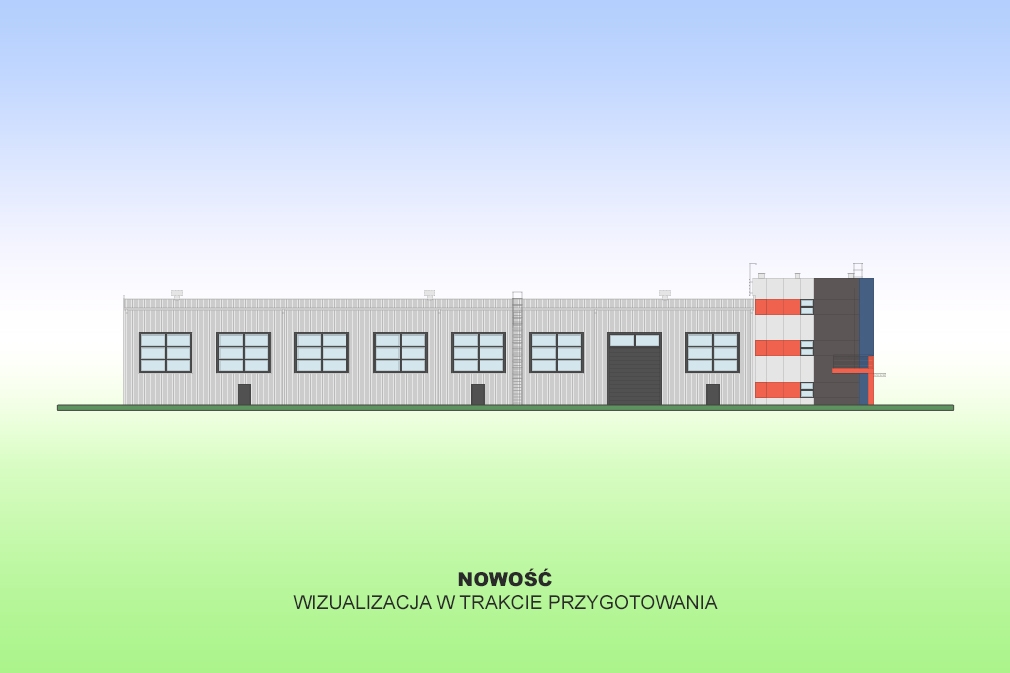

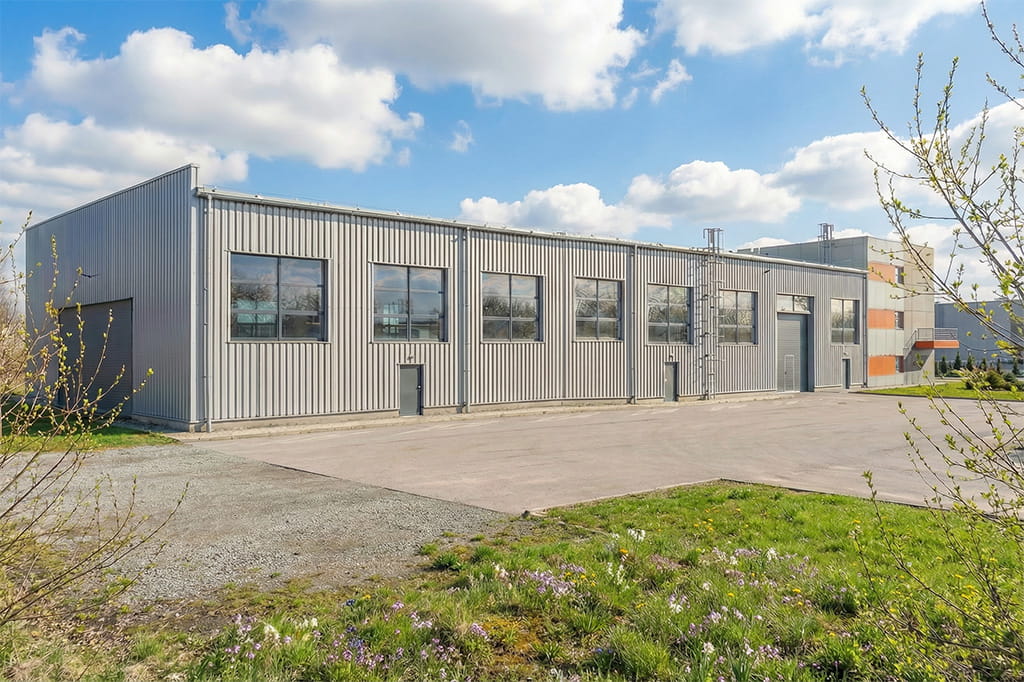

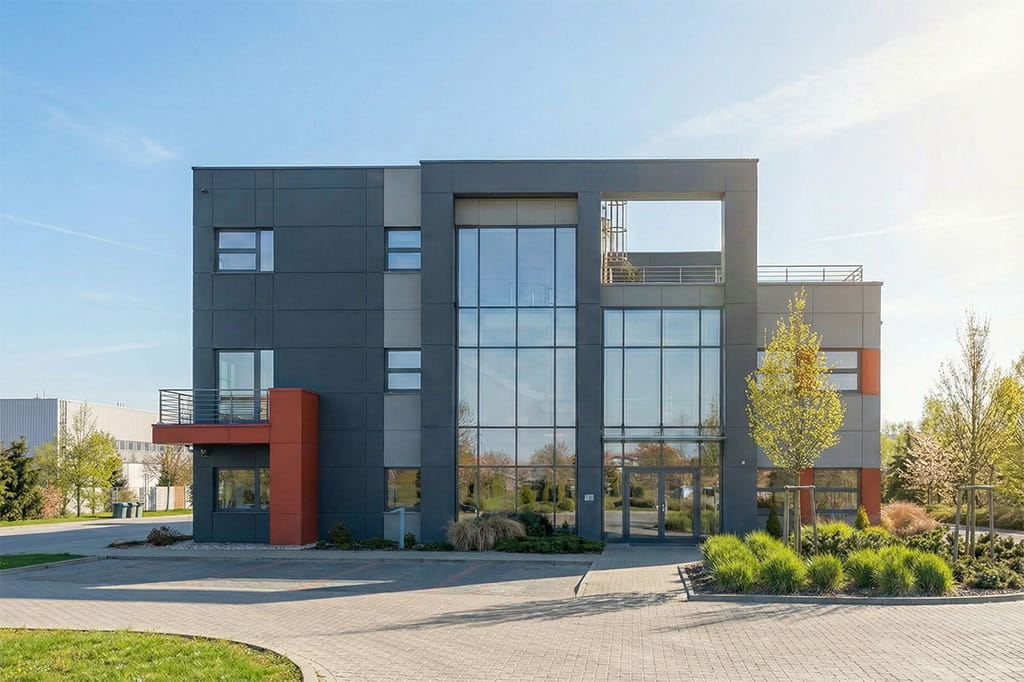

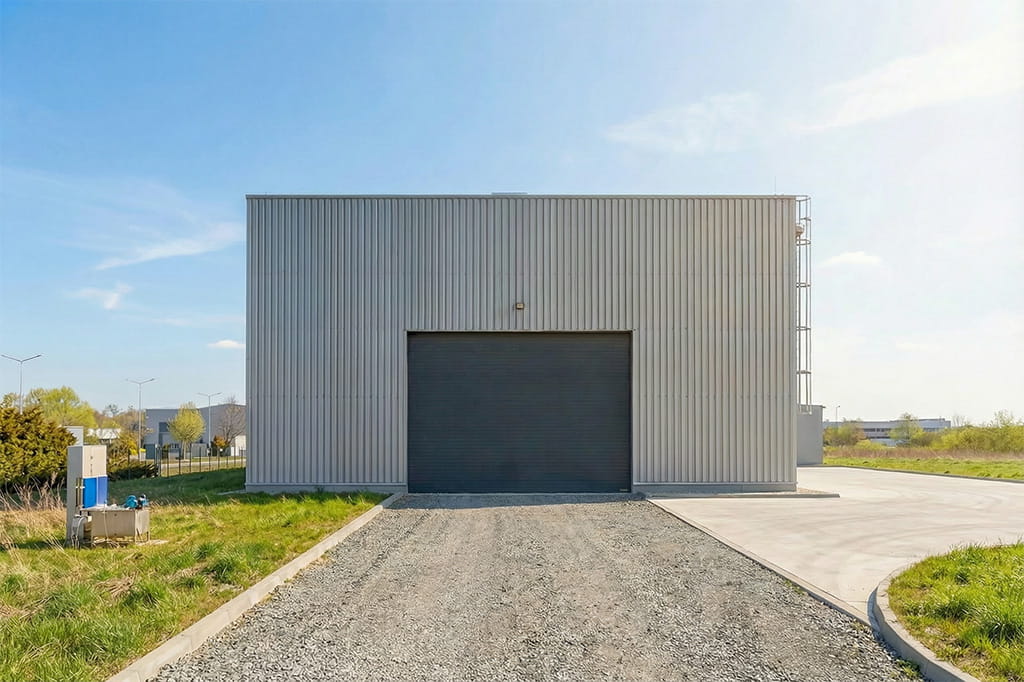

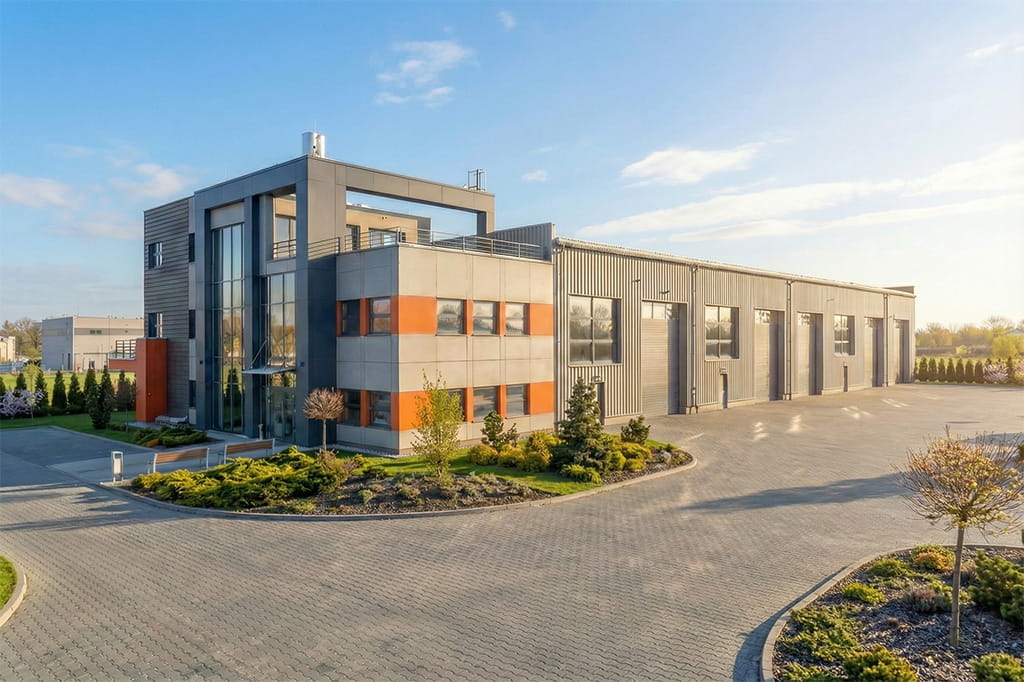

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 1041,78 m2. Obiekt pełniący funkcję magazynowo –produkcyjno -biurową. W budynku planuje się obróbkę i montaż elementów metalowych. Budynek składa się z dwóch oddylatowanych części – socjalno-biurowej trzykondygnacyjnej oraz hali magazynowo - produkcyjnej z suwnicą. Budynek dwu piętrowy bez garażu i podpiwniczenia.

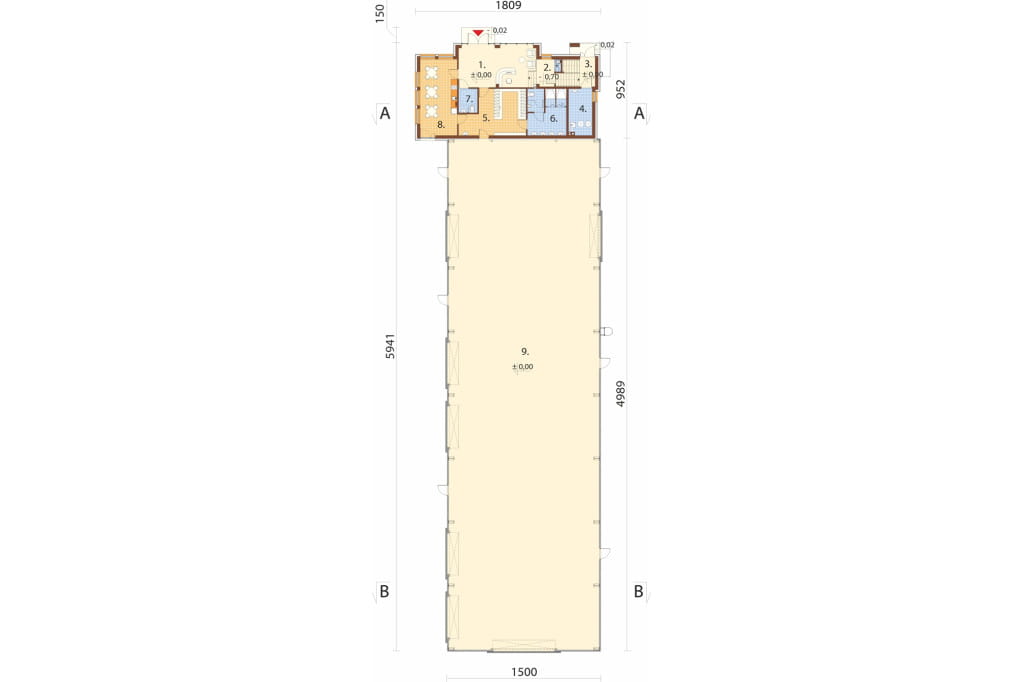

Rzut parteru
Parter: 855,67 m2
1. Holl wejściowy / recepcja 28,75 m2
2. Korytarz 5,24 m2
3. Klatka schodowa 9,22 m2
4. Kotłownia gazowa 10,17 m2
5. Szatnia personelu 24,91 m2
6. WC + natryski 16,45 m2
7. WC ogólnodostępne 4,22 m2
8. Pokój śniadań personelu 26,52 m2
9. Hala wielofunkcyjna 730,19 m2

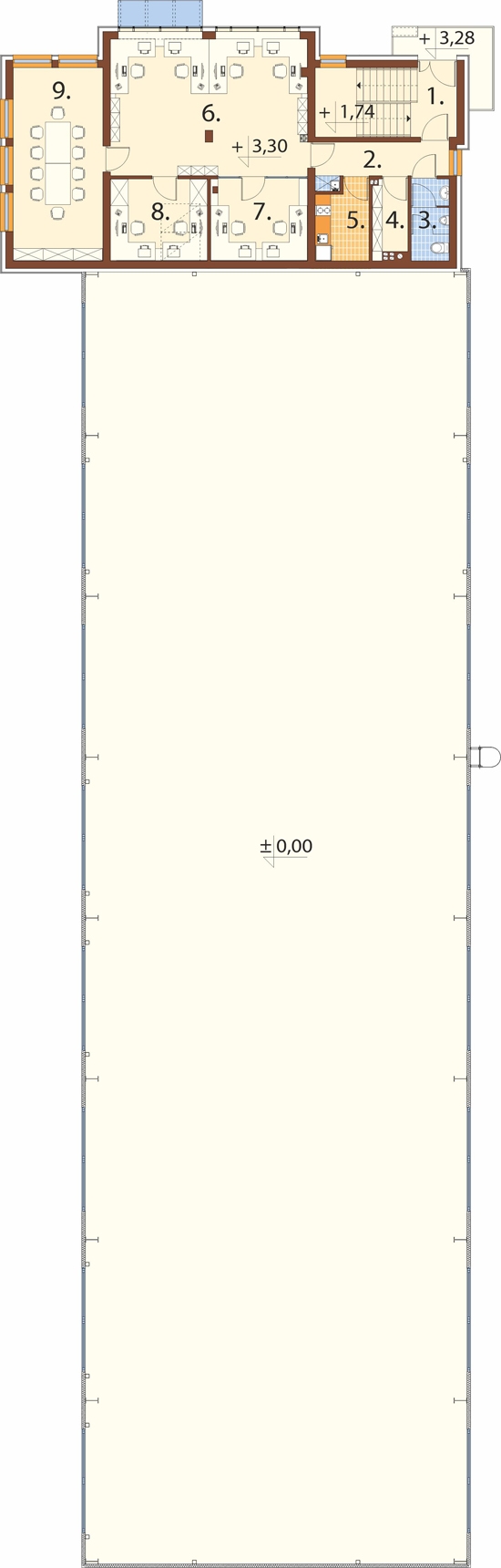

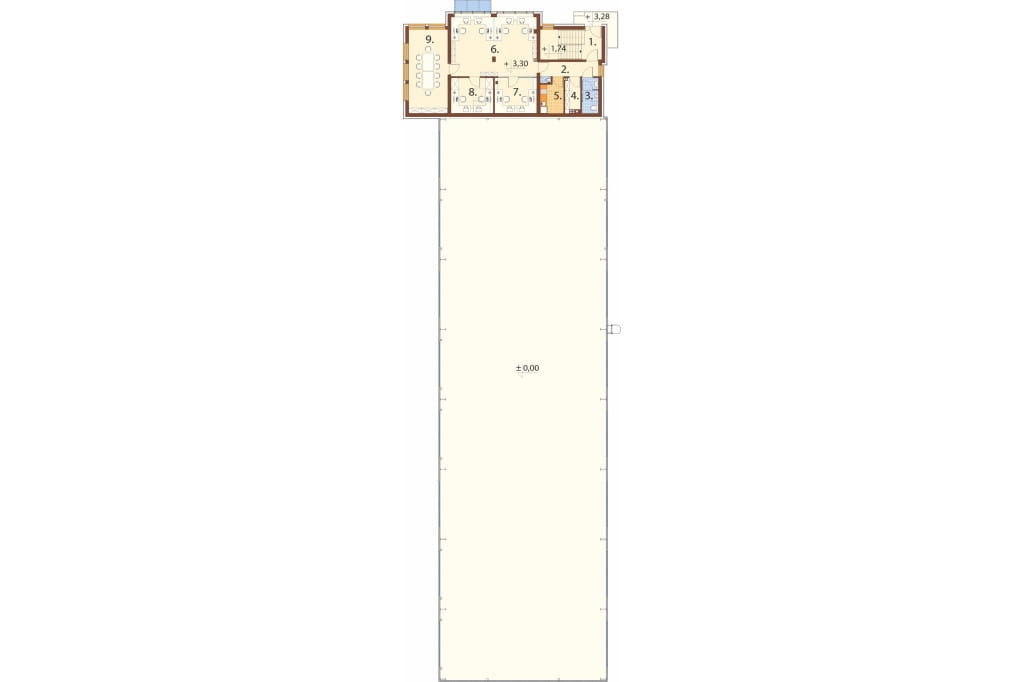

Rzut I piętra
I piętro: 119,90 m2
1. Klatka schodowa 11,21 m2
2. Korytarz 7,01 m2
3. WC 4,41 m2
4. Archiwum 3,76 m2
5. Kuchnia podręczna 5,72 m2
6. Biuro 39,39 m2
7. Biuro 11,47 m2
8. Biuro 11,59 m2
9. Pokój konferencyjny 25,34 m2

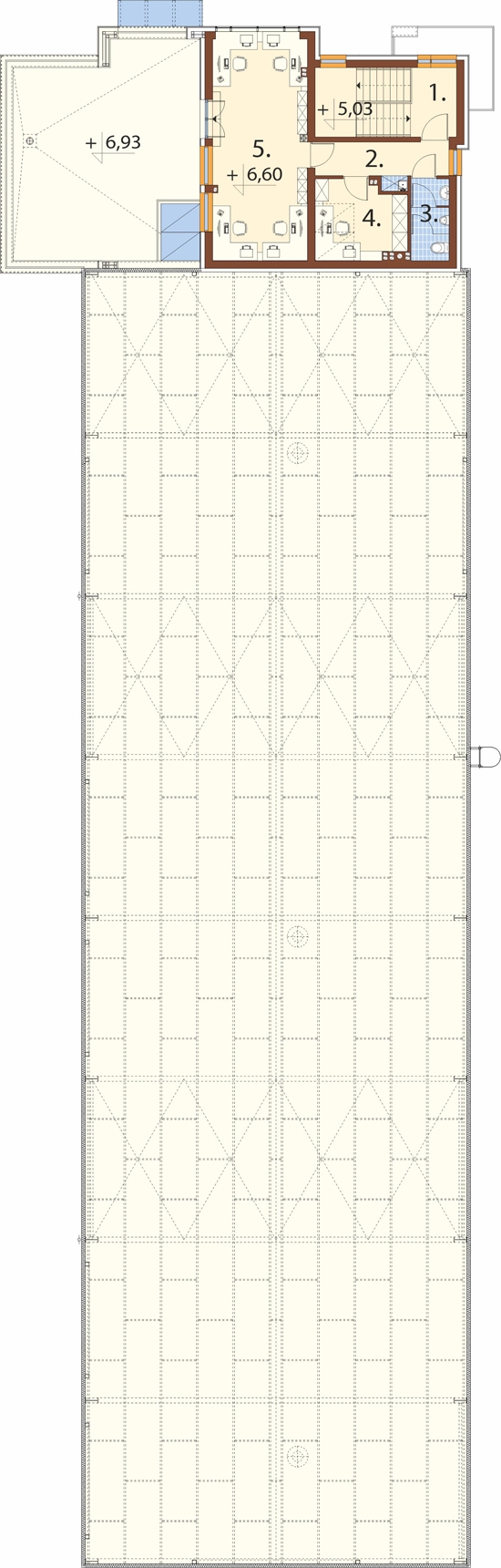

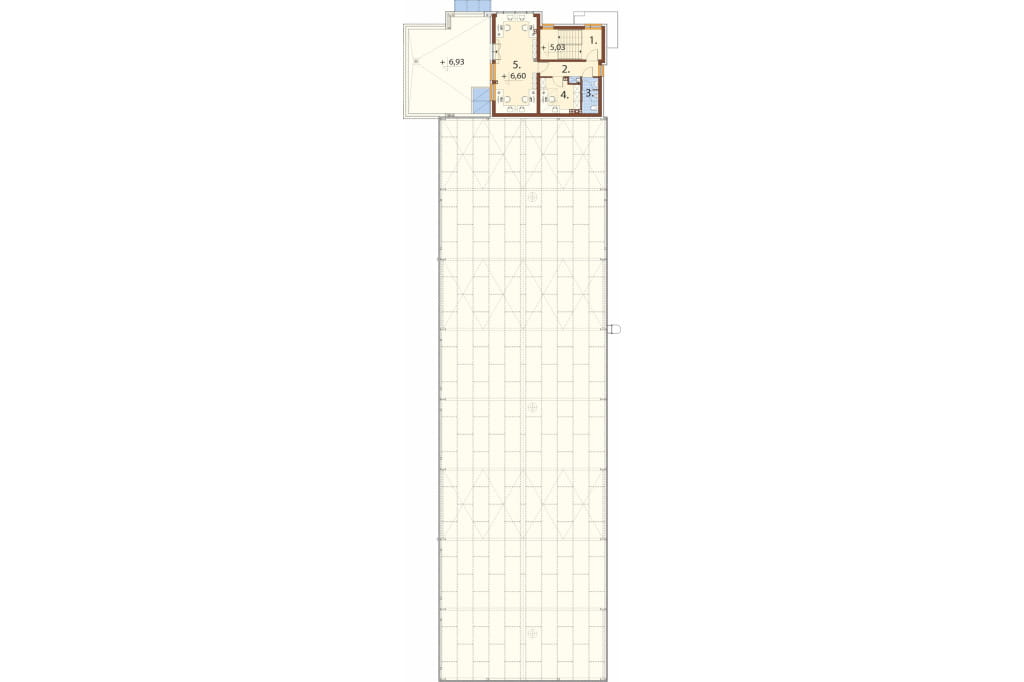

Rzut II piętra
II piętro: 66,21 m2
1. Klatka schodowa 14,30 m2
2. Korytarz 7,05 m2
3. WC 4,41 m2
4. Sekretariat 9,91 m2
5. Biuro 30,54 m2

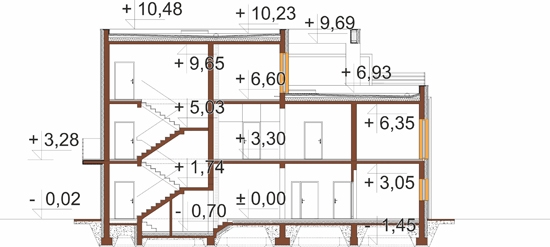

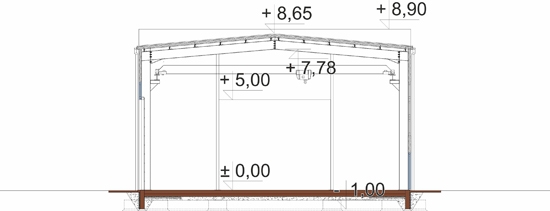

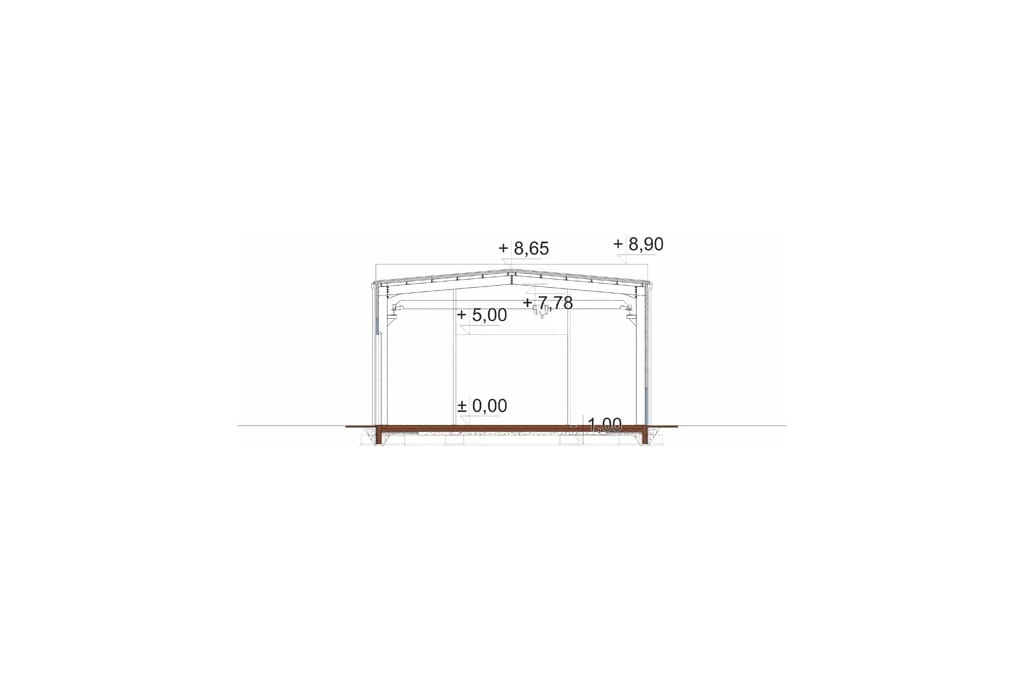

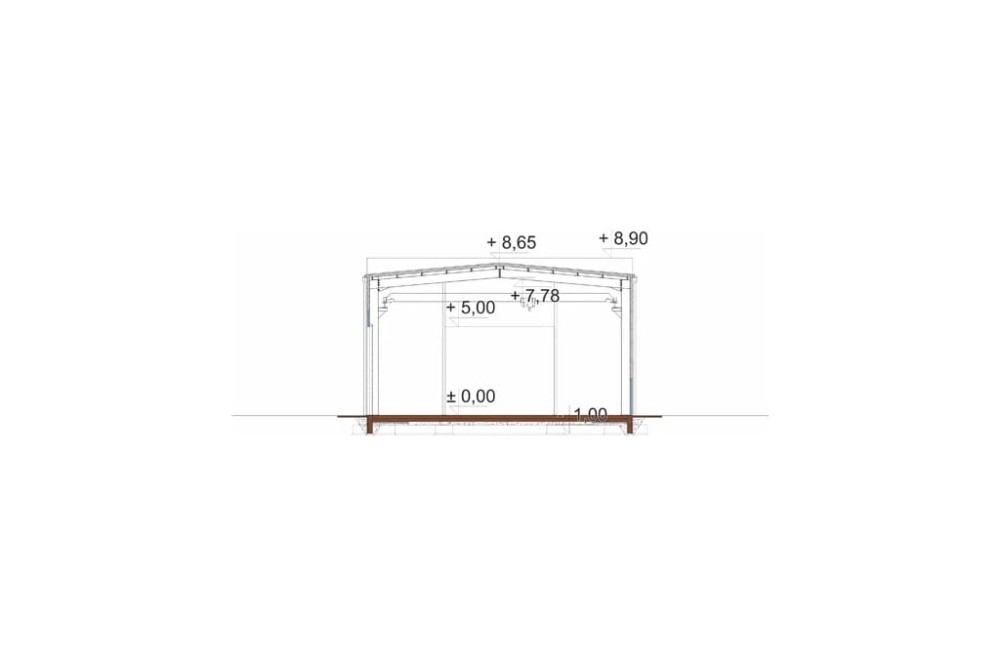

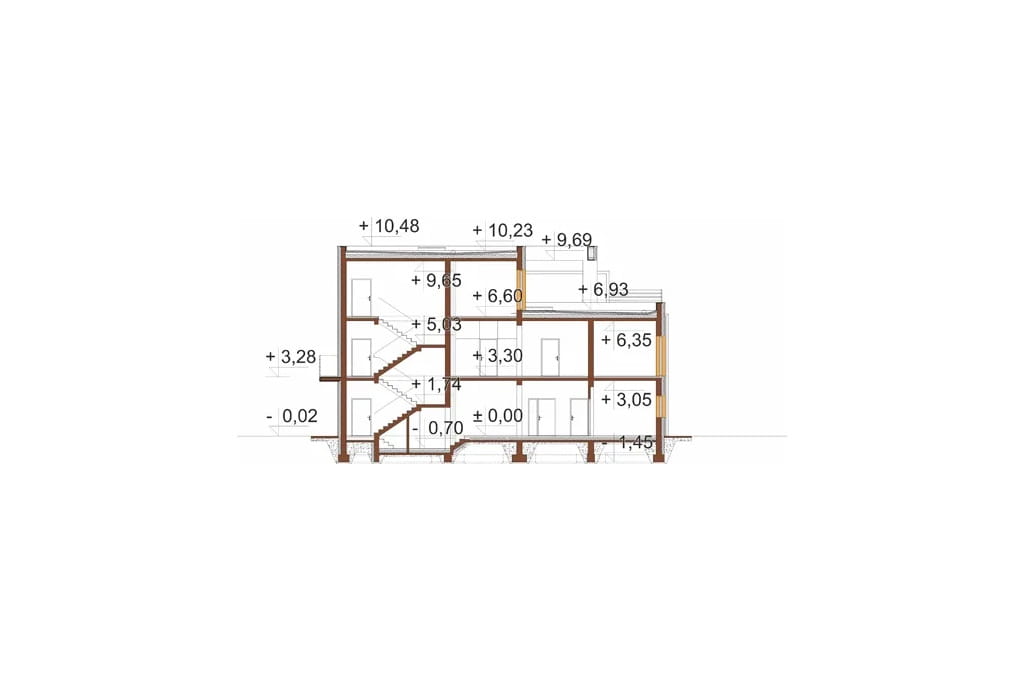

Przekrój
Informacje podstawowe
Technologia: tradycyjna (część biurowo-socjalna), stalowa (hala)
Ściany zewnętrzne:
Część biurowo-socjalna: pustak ceramiczny 29 cm, wełna mineralna 15 cm, panele elewacyjne
Część produkcyjna: płyta warstwowa z rdzeniem poliuretanowym 14 cm, konstrukcja stalowa
Strop nad parterem: żelbetowy (część biurowo-socjalna)
Fundament:
Część biurowo-socjalna: ławy i stopy fundamentowe
Część produkcyjna: stopy fundamentowe
Kąt nachylenia dachu: 2°–4° (część biurowo-socjalna), 5° (hala)
Ogrzewanie: gazowe
Wentylacja: mechaniczna z rekuperacją
Pokrycie dachu:
Część biurowo-socjalna: warstwa wierzchnia hydroizolacyjna
Część produkcyjna: płyta warstwowa z rdzeniem poliuretanowym
Program:
Parter: hol wejściowy + recepcja, korytarz, klatka schodowa, kotłownia gazowa, szatnia personelu (z WC i prysznicami), WC ogólnodostępne, pokój śniadań oraz hala wielofunkcyjna.
I piętro: klatka schodowa, korytarz, archiwum, WC, kuchnia podręczna, 3 × pokój biurowy oraz pokój biurowy / pokój konferencyjny.
II piętro: klatka schodowa, korytarz, WC, sekretariat, biuro.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny
- projekt konstrukcyjny
- projekt wewnętrznych instalacji sanitarnych
- projekt wewnętrznych instalacji ogrzewania (kocioł gazowy)
- projekt wewnętrznej instalacji wentylacji mechanicznej z rekuperacją
- projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
- przedmiar + zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 25 - 30
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 1041.78
- Powierzchnia zabudowy (m²) 908.78
- Szerokość budynku/krótszy bok (m) 18.09
- Długość budynku/dłuższy bok (m) 59.41
- Wysokość budynku (m) 10.50
- Szerokość działki/krótszy bok (m) 26.09
- Kąt nachylenia dachu (°) 2-4, 5
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna / stalowa
- Fundamenty ława fundamentowa
- Strop w budynku* żelbetowy
- Pokrycie dachu* płyta warstwowa
- Kubatura (m³) 7642.45
- Liczba kondygnacji 3
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 48,12
- Instalacja fotowoltaiczna* tak
- Wentylacja* mechaniczna
- Liczba pomieszczeń 23
- Liczba łazienek (bez WC) 1
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych nie
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
