Projekt

Budynek biurowo socjalny z zapleczem garażowo magazynowym

Kod: LK-158 u
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

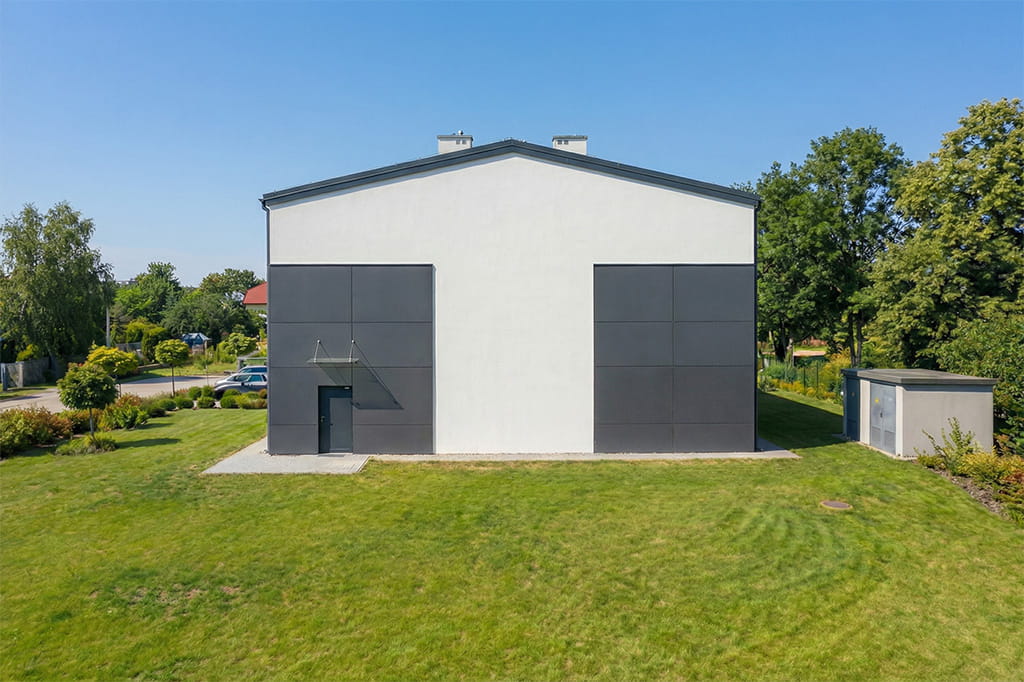

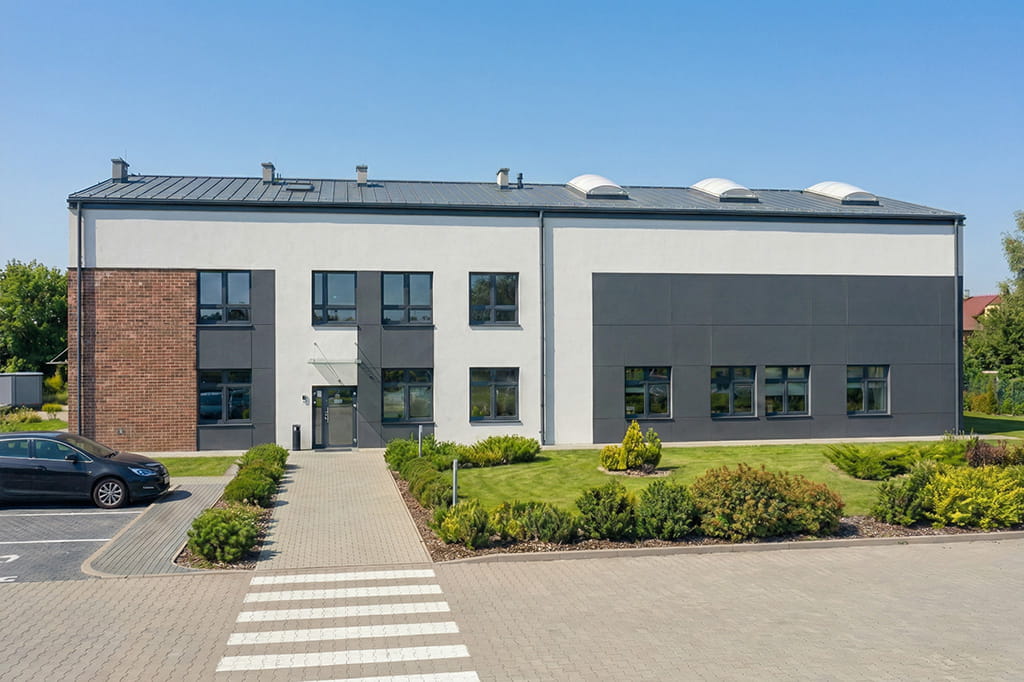

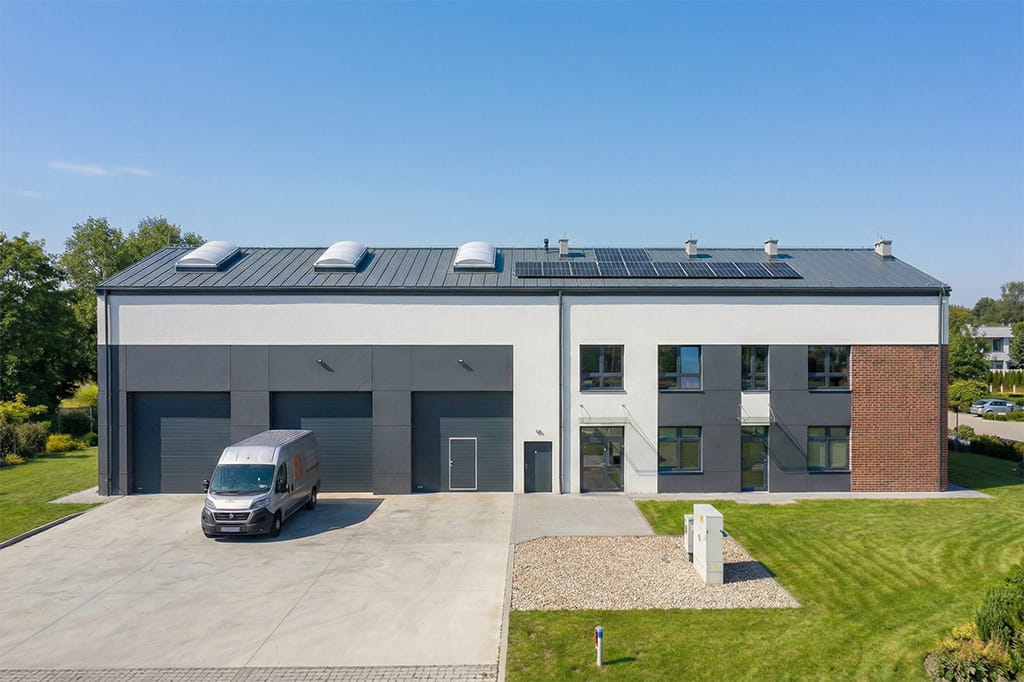

zobacz realizacje naszych projektów

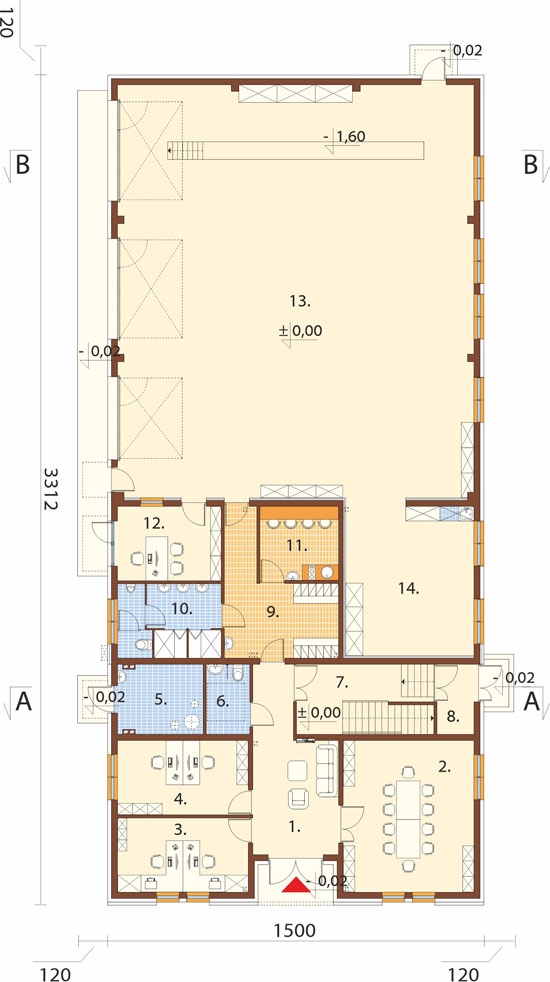

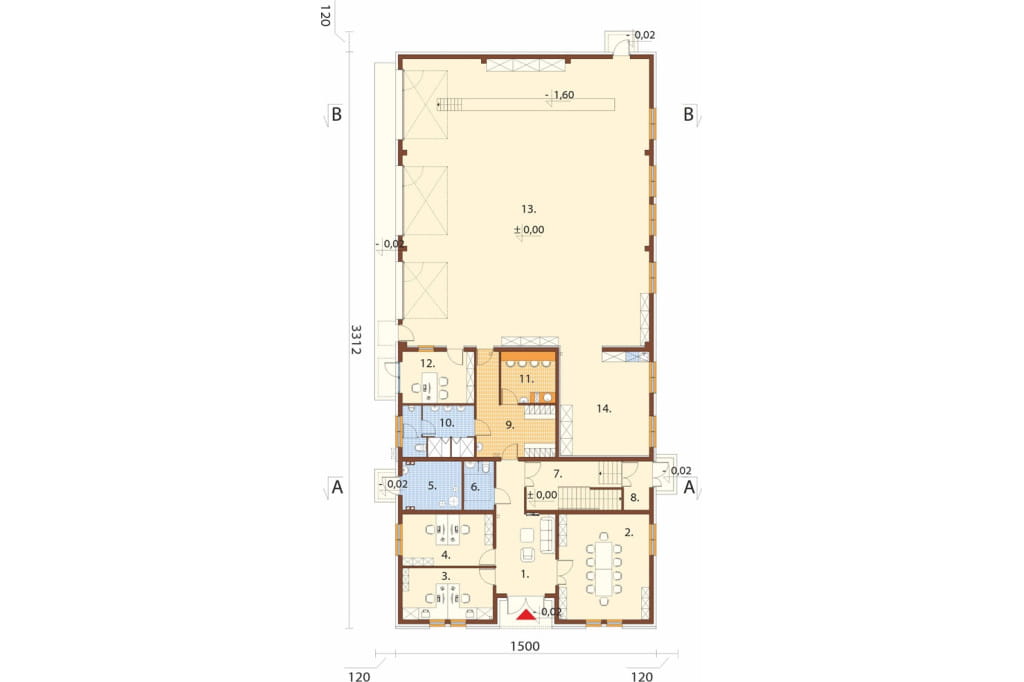

Rzut parteru



Projekt LK-158 u - rzut

Parter: 423,59 m2

1. Holl wejściowy 20,08 m2
2. Sala konferencyjna 31,18 m2
3. Biuro 15,17 m2
4. Biuro 15,17 m2
5. Kotłownia 9,11 m2
6. WC ogólnodostępne 4,69 m2
7. Klatka schodowa 11,89 m2
8. Wiatrołap 3,97 m2
9. Szatnia personelu 17,18 m2
10. WC + natryski 11,57 m2
11. Pokój śniadań personelu 9,03 m2
12. Pokój kierownika 12,01 m2
13. Hala wielofunkcyjna 232,47 m2
14. Warsztat 30,07 m2

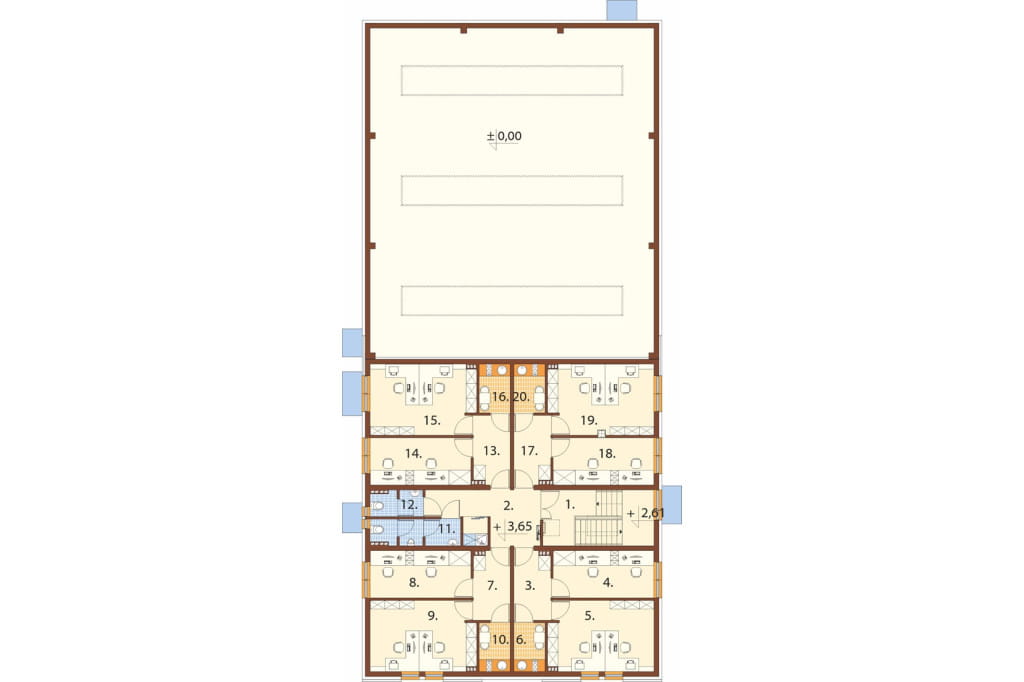

Rzut I piętra



Projekt LK-158 u - rzut

I pietro: 194,55 m2

1. Klatka schodowa 14,79 m2
2. Korytarz 12,80 m2
3. Hol 6,07 m2
4. Biuro 11,68 m2
5. Biuro 18,20 m2
6. Pokój śniadań 3,66 m2
7. Hol 6,07 m2
8. Biuro 11,68 m2
9. Biuro 18,20 m2
10. Pokój śniadań 3,66 m2
11. WC męskie 5,51 m2
12. WC damskie 3,12 m2
13. Hol 6,07 m2
14. Biuro 11,68 m2
15. Biuro 18,20 m2
16. Pokój śniadań 3,66 m2
17. Hol 6,07 m2
18. Biuro 11,68 m2
19. Biuro 18,09 m2
20. Pokój śniadań 3,66 m2

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku biurowo – socjalnego z zapleczem garażowo - magazynowym LK-158
Obiekt pełniący funkcję biurowo – socjalną z zapleczem garażowo - magazynowym.
Budynek piętrowy z garażem, bez podpiwniczenia.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki betonu komórkowego 24 cm, styropian 20 cm, tynk zewnętrzny
Strop nad parterem: żelbetowy
Fundament: ławy i stopy fundamentowe
Kąt nachylenia dachu: 12°
Ogrzewanie: pompa ciepła
Wentylacja: mechaniczna
Pokrycie dachu: płyta warstwowa z rdzeniem poliuretanowym
Program

Parter: hol wejściowy, wiatrołap, klatka schodowa, sala konferencyjna, 2 pokoje biurowe, WC ogólnodostępne, kotłownia, szatnia personelu + WC + natryski, pokój śniadań, pokój kierownika oraz hala wielofunkcyjną i warsztat.

I piętro: klatka schodową, korytarz, WC męskie, WC damskie, 4 biura ( każde z biur złożone z holu, dwóch pokoi biurowych i pokoju śniadań )

Powierzchnia zabudowy: 496.80 m²
Powierzchnia użytkowa: 618.14 m²
Kubatura: 4541.97 m³
Szerokość działki: 23.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 34
Kąt nachylenia dachu: 12
Pokój na parterze: Nie
Wysokość budynku: 9,92 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 79,32 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: garaż wielostanowiskowy
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: komercyjne, projekt budynku usługowego, biurowce, projekty budynków produkcyjnych, projekty budynków biurowych, Hala magazynowa, Budynki magazynowo - produkcyjne, z fotowoltaiką
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU

6 000 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny
  • projekt konstrukcyjny
  • projekt wewnętrznych instalacji sanitarnych
  • projekt wewnętrznych instalacji ogrzewania (pompa ciepła powietrze woda do co i cwu oraz aparatami grzewczo wentylacyjnymi gazowymi)
  • projekt wewnętrznej instalacji wentylacji mechanicznej
  • projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
  • przedmiar + zestawienie materiałów budowlanych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
