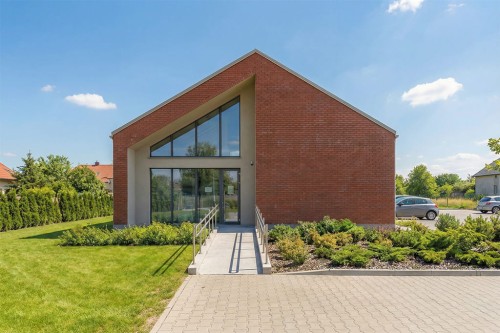

Budynek usługowy (stomatologia)
Kod: LK-162 u
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

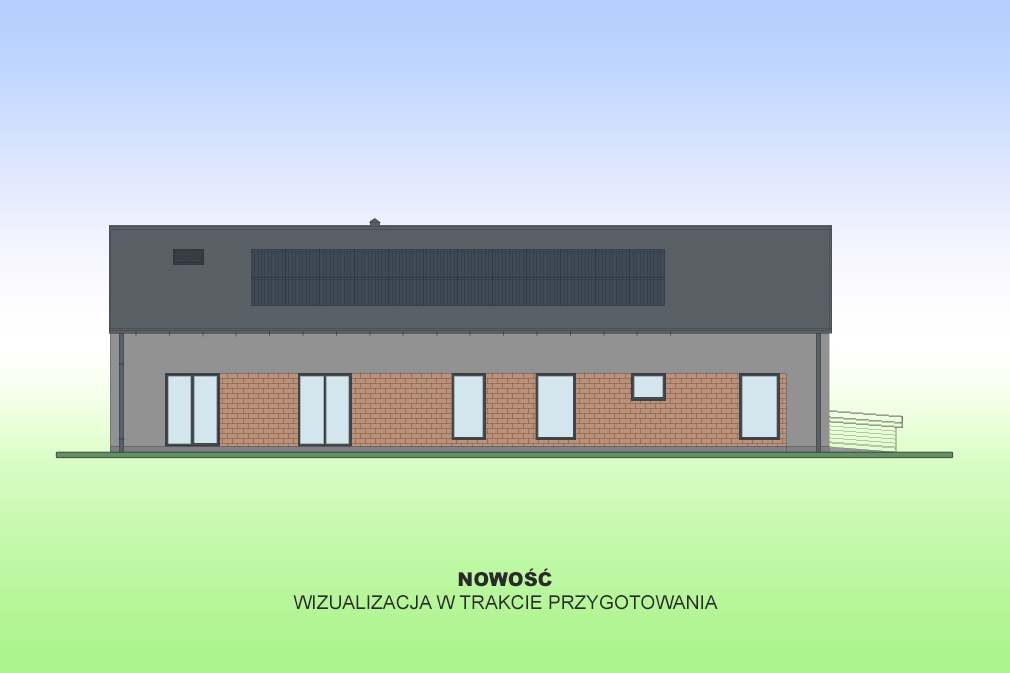

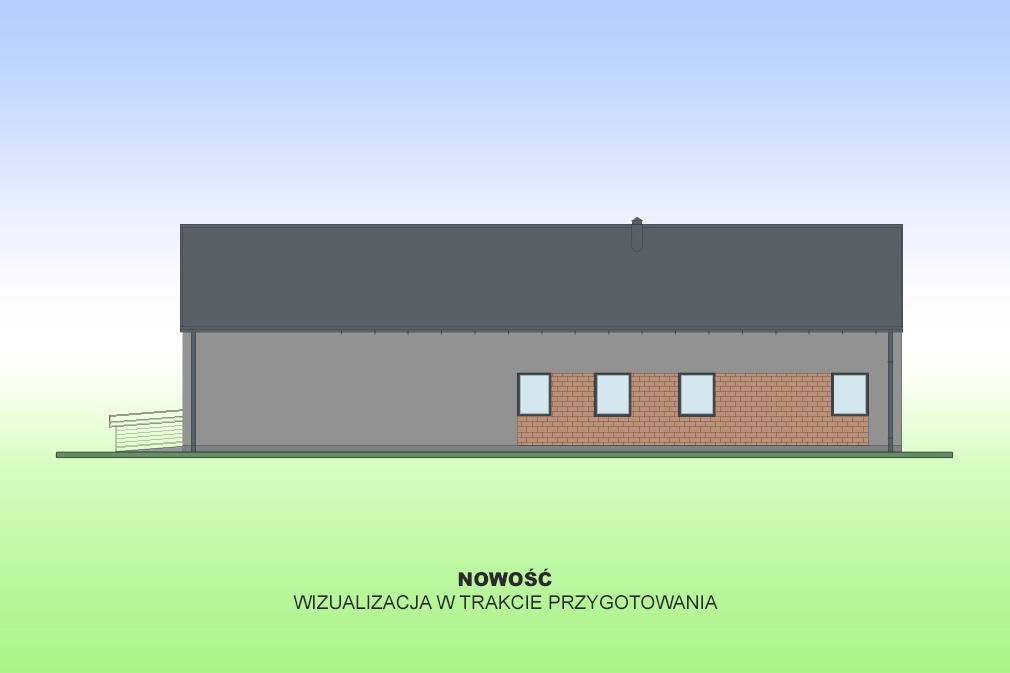

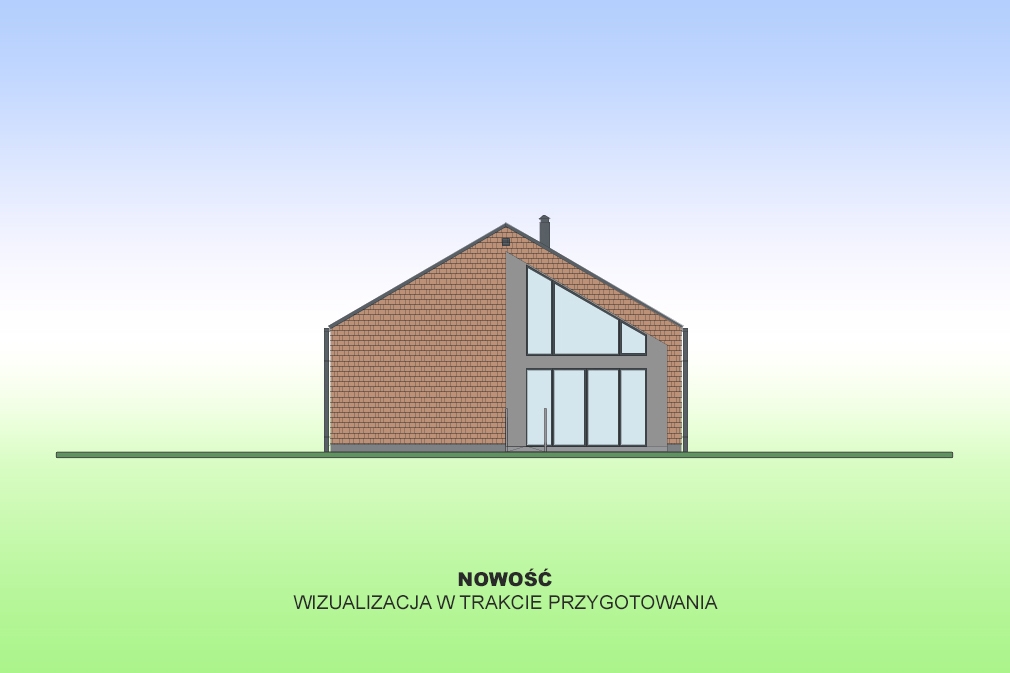

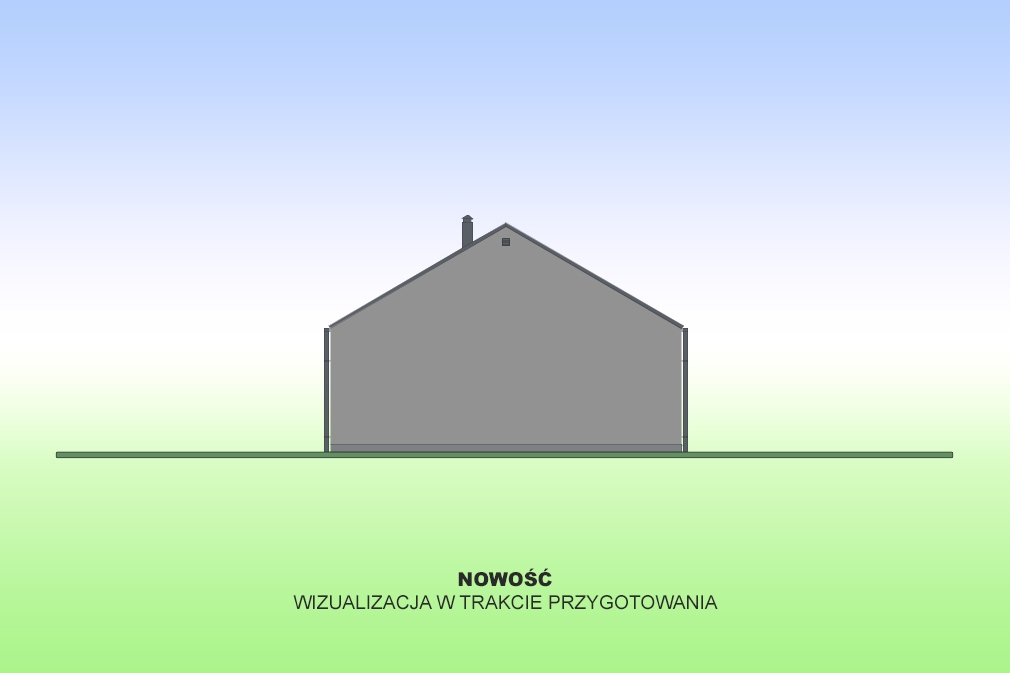

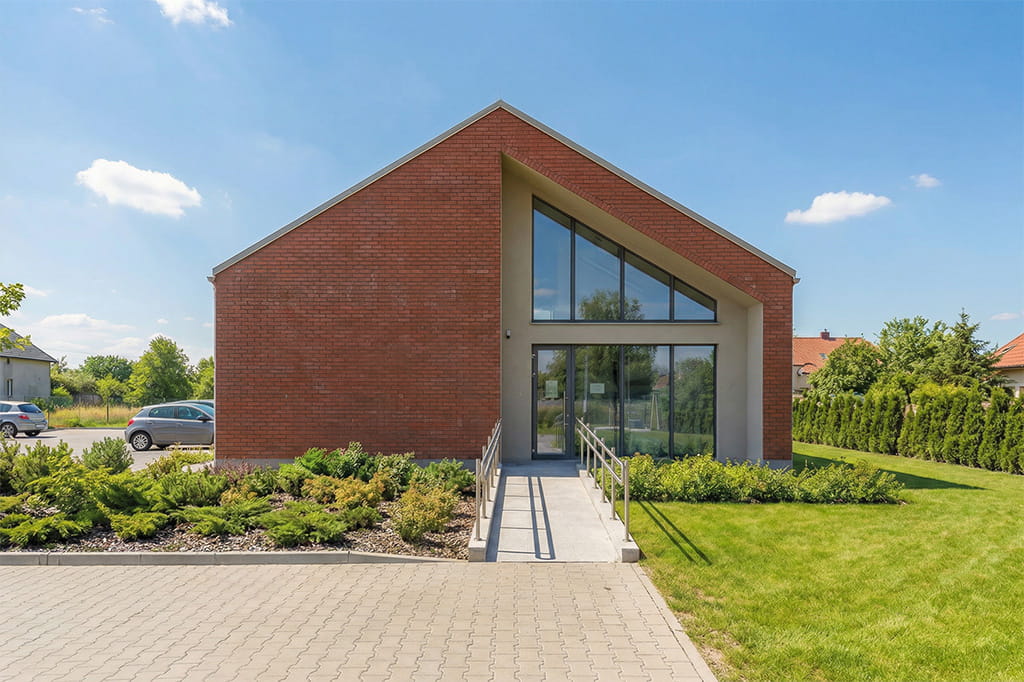

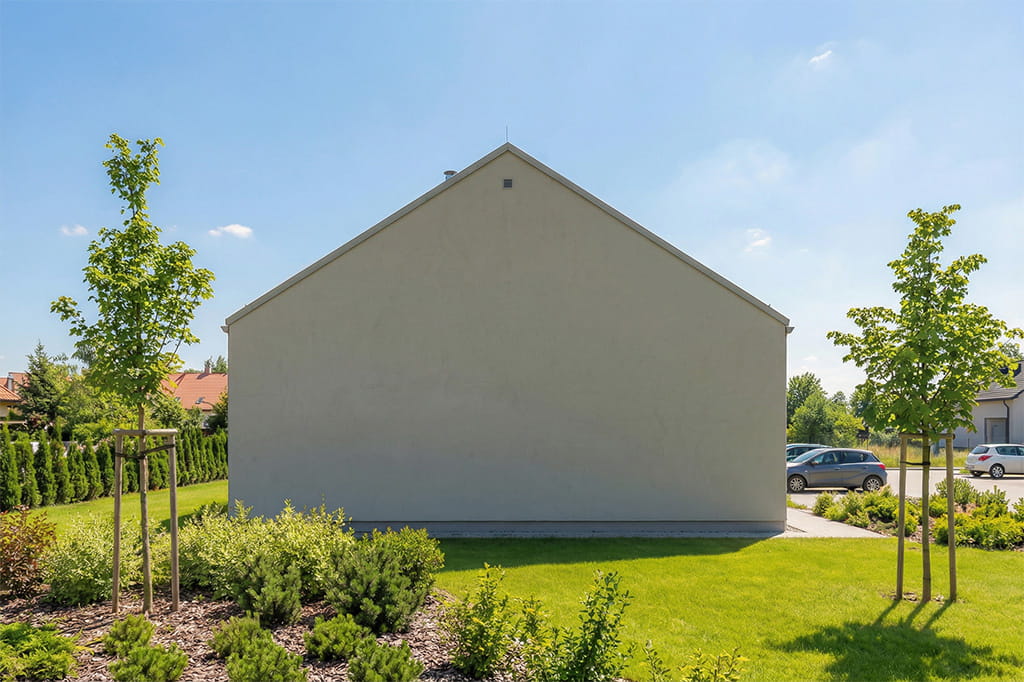

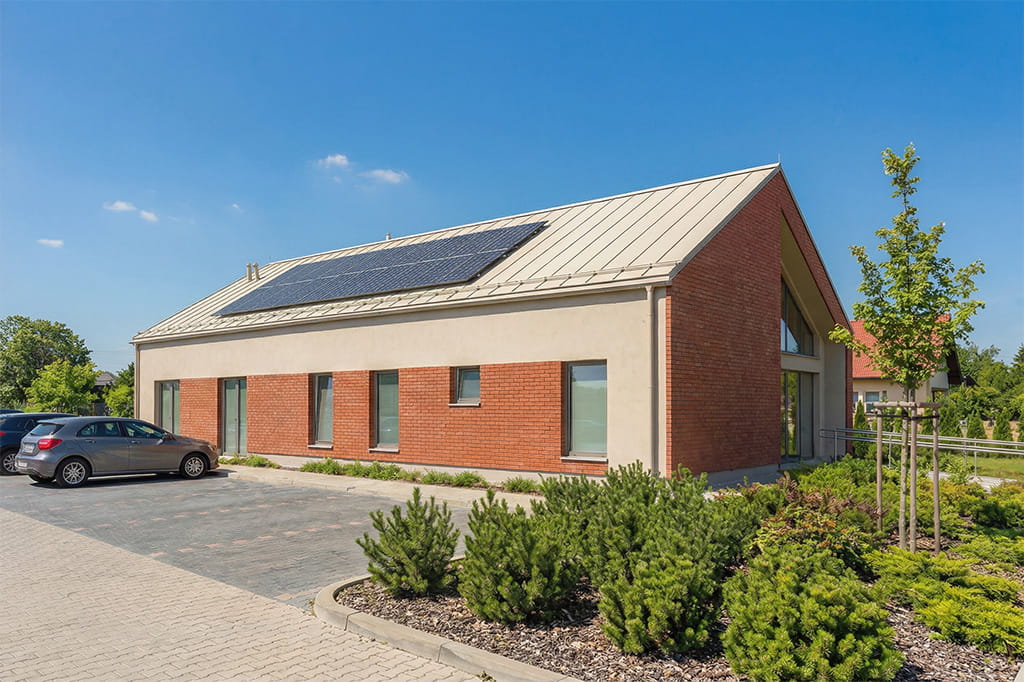

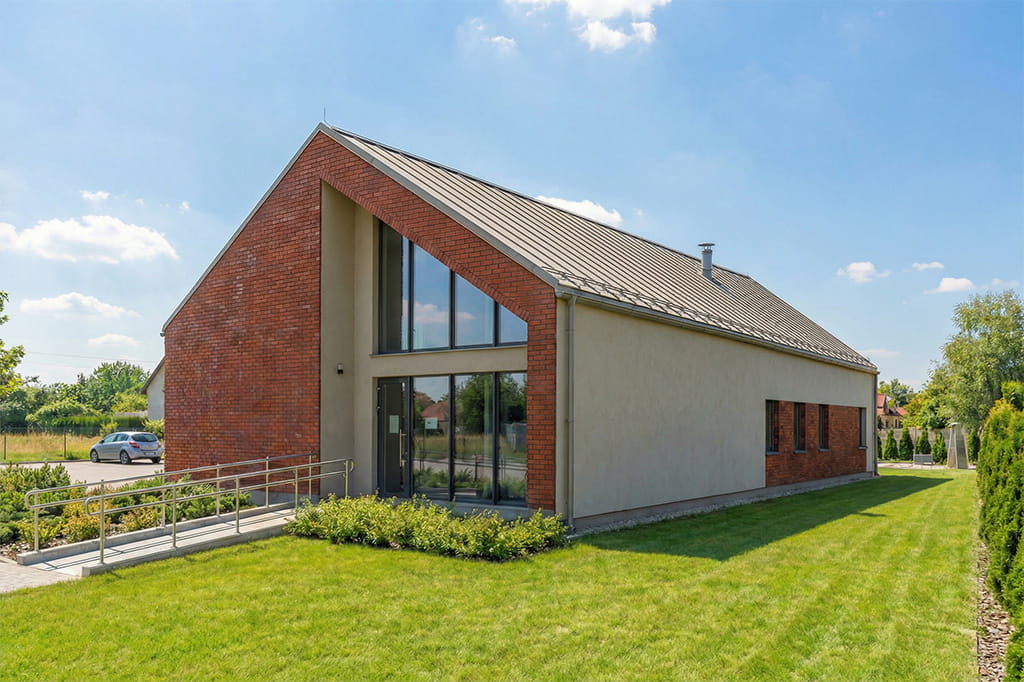

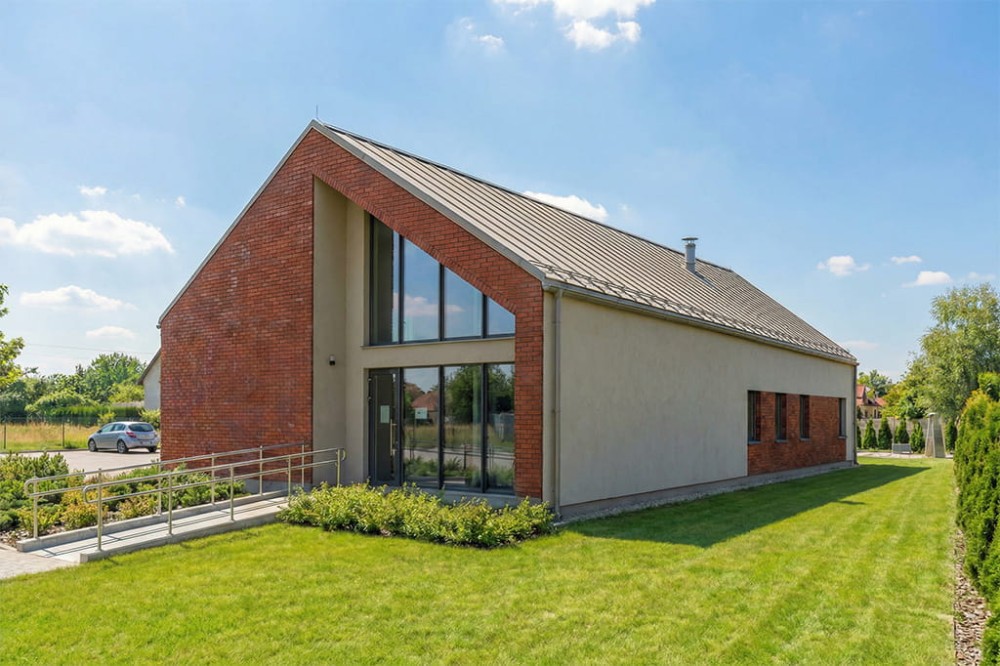

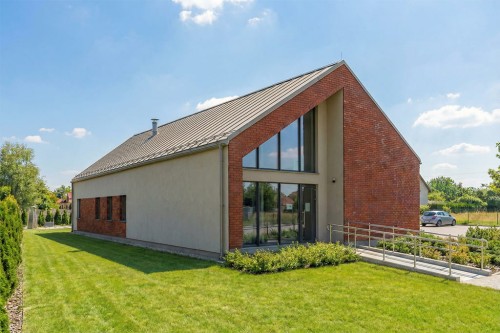

Prezentacja projektu
Opis projektu
Obiekt pełniący funkcję usługową, w którym przewiduje się działalność medyczną - gabinety stomatologiczne oraz pracownia protetyczna. Budynek parterowy ze strychem nieużytkowym na części budynku, bez podpiwniczenia i bez garażu,

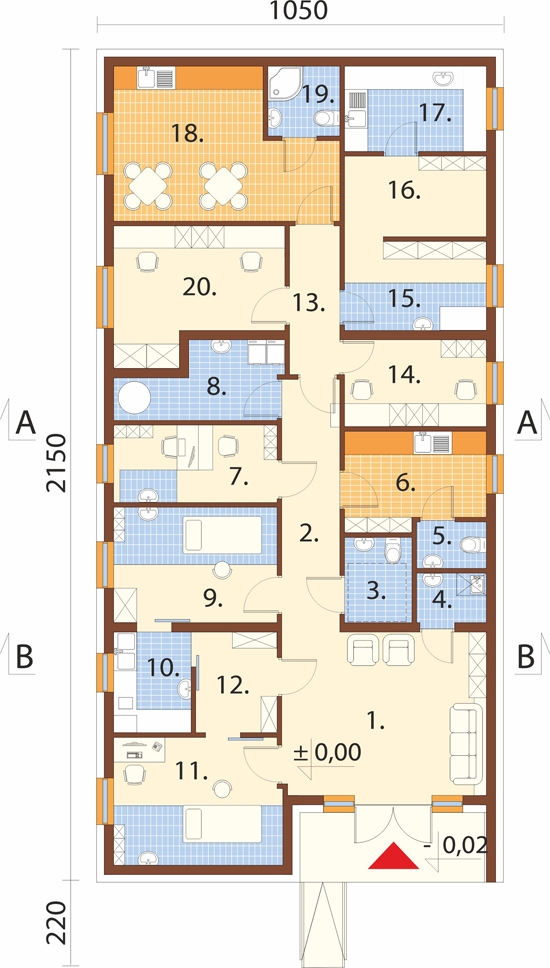

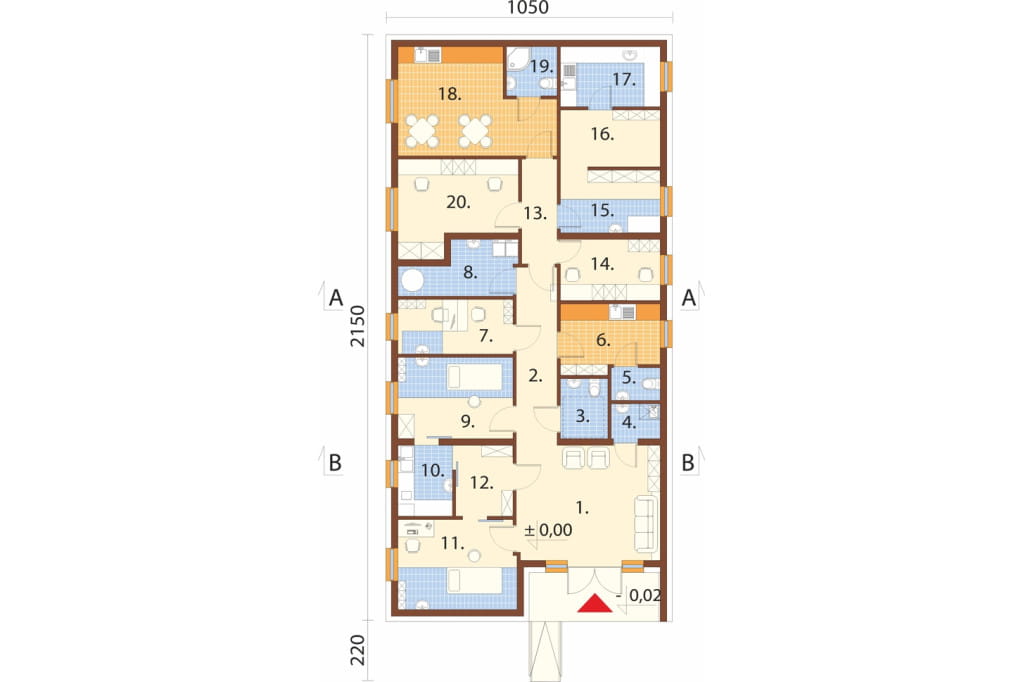

Rzut parteru
Parter: 172,23 m2
Gabinety stomatologiczne 99,95 m2
1. Poczekalnia 21,95 m2
2. Komunikacja 9,54 m2
3. WC dla pacjentów 3,71 m2
4. Pom. porzadkowe 2,21 m2
5. WC 2,07 m2
6. Pom. soc. 8,63 m2
7. Pokój do konsultacji 8,25 m2
8. Pom. gosp. 6,86 m2
9. Gabinet 12,36 m2
10. Sterylizatornia 5,06 m2
11. + 12. Gabinet 19,31 m2
Pracownia protetyczna 72,28 m2
13. Komunikacja 4,84 m2
14. Pom. do prac akrylowych 8,02 m2
15. Gipsownia 8,24 m2
16. Pom. na frezarkę 7,44 m2
17. Pom. do odlewania metalu 7,88 m2
18. Pom. soc. 19,26 m2
19. WC 3,24 m2
20. Pom. do prac ceramicznych 13,36 m2

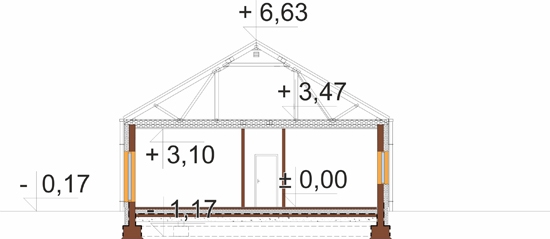

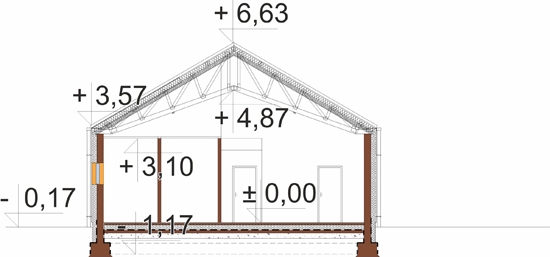

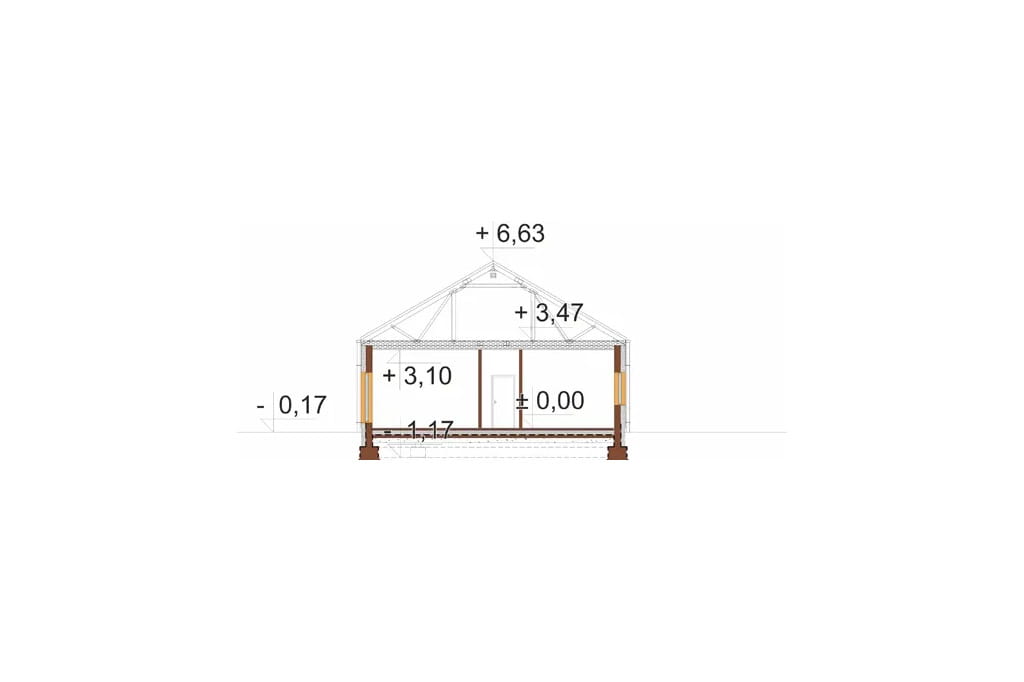

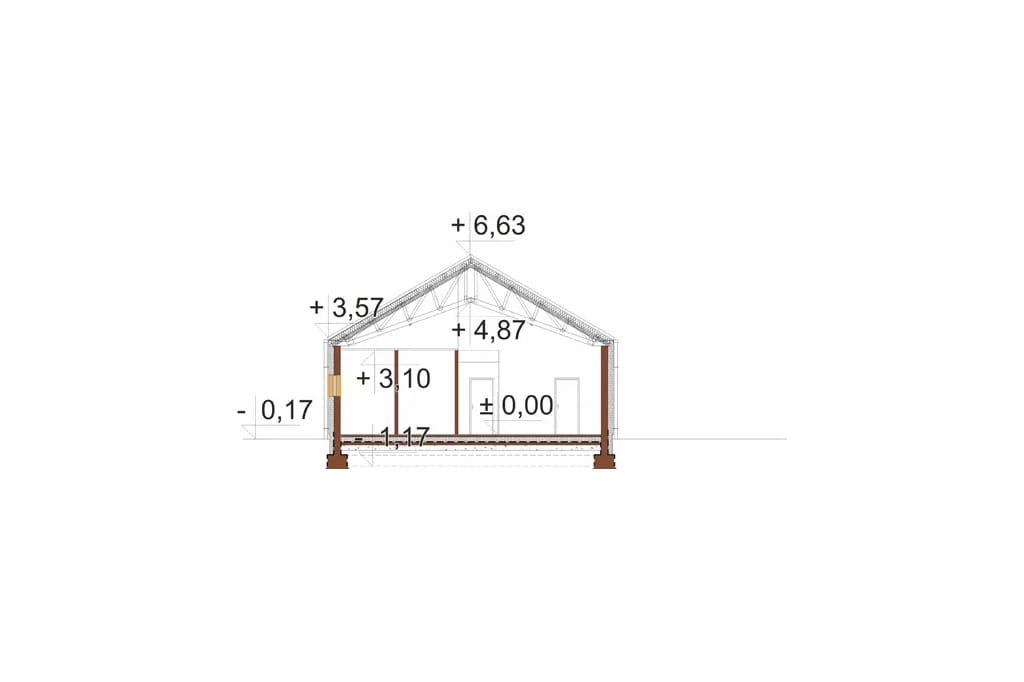

Przekrój
Informacje podstawowe
Projekt budynku usługowego LK-162
Obiekt pełniący funkcję usługową, w którym przewiduje się działalność medyczną - gabinety stomatologiczne oraz pracownia protetyczna.
Budynek parterowy ze strychem nieużytkowym na części budynku, bez podpiwniczenia i bez garażu,
Technologia: tradycyjna
Ściany zewnętrzne: beton komórkowy 24 cm, styropian 15 cm, tynk zewnętrzny
Strop nad parterem: brak, dolny pas wiązara prefabrykowanego stanowi konstrukcję dachu a zarazem przegrodę oddzielającą parter budynku od strychu nieużytkowego
Fundament: ławy fundamentowe
Kąt nachylenia dachu: 30°
Ogrzewanie: pompa ciepła do cwu
Wentylacja: mechaniczna z odzyskiem ciepła
Pokrycie dachu: blachodachówka
Program:
Gabinety stomatologiczne: gabinety stomatologiczne, sterylizatornia, poczekalnia dla klientów, komunikacja, WC, pom. porządkowe, pom. socjalne z wc, pokój do konsultacji, pom. gospodarcze.
Pracownia protetyczna: komunikacja, pom do prac akrylowych, gipsownia, pom. na frezarkę, pom. do odlewania metalu, pom. socjalne z wc, pom. do prac ceramicznych.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Katarzyna Sieduszewska,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny
- projekt konstrukcyjny
- projekt wewnętrznych instalacji sanitarnych
- projekt wewnętrznych instalacji ogrzewania (pompa ciepła)
- projekt wewnętrznej instalacji wentylacji mechanicznej z odzyskiem ciepła
- projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
- przedmiar + zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 0 - 50
- Powierzchnia użytkowa (m²) 150 - 200
- Powierzchnia zabudowy (m²) 200 - 300
- Kąt nachylenia dachu (°) 25 - 30
- Szerokość działki/krótszy bok (m) 18 - 20
- Wysokość budynku (m) 5 - 6
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 0.00
- Powierzchnia użytkowa (m²) 172.23
- Powierzchnia zabudowy (m²) 225.75
- Szerokość budynku/krótszy bok (m) 10,50
- Długość budynku/dłuższy bok (m) 21,50
- Wysokość budynku (m) 6,80
- Szerokość działki/krótszy bok (m) 18.50
- Kąt nachylenia dachu (°) 30
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze nieużytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Kubatura (m³) 1193.03
- Styl modernistyczny
- Liczba kondygnacji 1
- Rodzaj ogrzewania pompa ciepła
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 0,00
- Liczba pomieszczeń 20
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
