Projekt domu

PUŁAWY 2

Kod: L-6104
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

Projekt na zamówienie. Zapytaj o cenę.

Ciekawa konstrukcja domu ma w sobie wiele uroku, a całość charakteryzuje się niebanalnym połączeniem tradycyjnej formy willi z nowoczesnymi, funkcjonalnymi udogodnieniami, jakim jest np. obecność podjazdu dla niepełnosprawnych czy kotłownie na dwa rodzaje paliwa. Malowniczy budynek doskonale podkreśli otaczający krajobraz. Jest to idealne rozwiązanie dla osób planujących mieszkać i prowadzić działalność gospodarczą w jednym miejscu.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

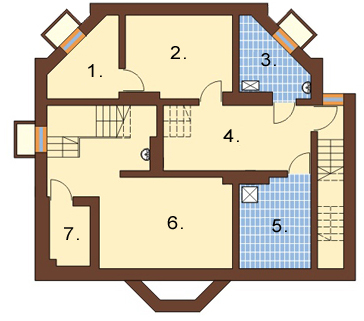

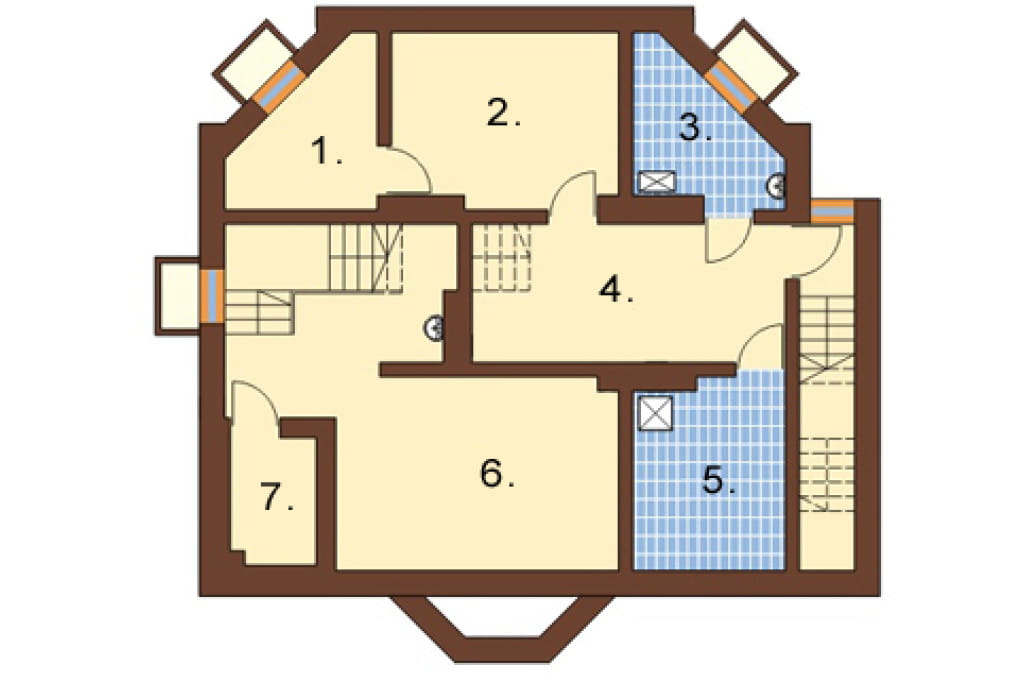

Rzut piwnicy



Projekt domu L-6104 - rzut

1. SPIŻARNIA - 7,8 m2

2. POM. GOSPODARCZE - 12,2 m2

3. KOTŁOWNIA GAZOWA - 7,6 m2

4. POM. WIELOFUNKCYJNE - 14,5 m2

5. KOTŁOWNIA OLEJOWA - 9,6 m2

6. MAGAZYN - 7,6 m2

7. CHŁODNIA - 7,6 m2



Ze względów bezpieczeństwa, cześć piwnicy wspomagającą pracę sklepu jest dostępna jedynie poprzez schody wewnętrzne, zaś pozostałe pomieszczenia również przez zorganizowanie wejścia z zewnątrz. Znajduje się tu magazyn i chłodnia przynależące do sklepu, dwie kotłownie (gazowa i olejowa), spiżarnia i pomieszczenie gospodarcze.

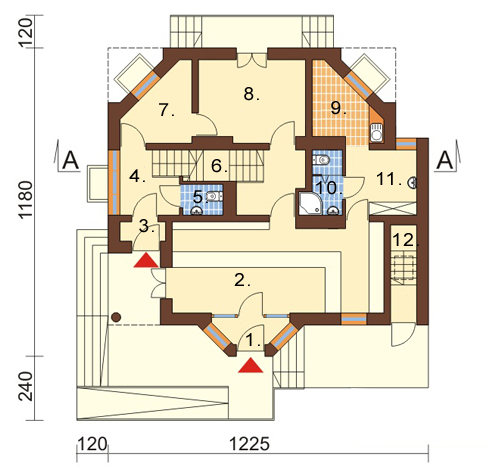

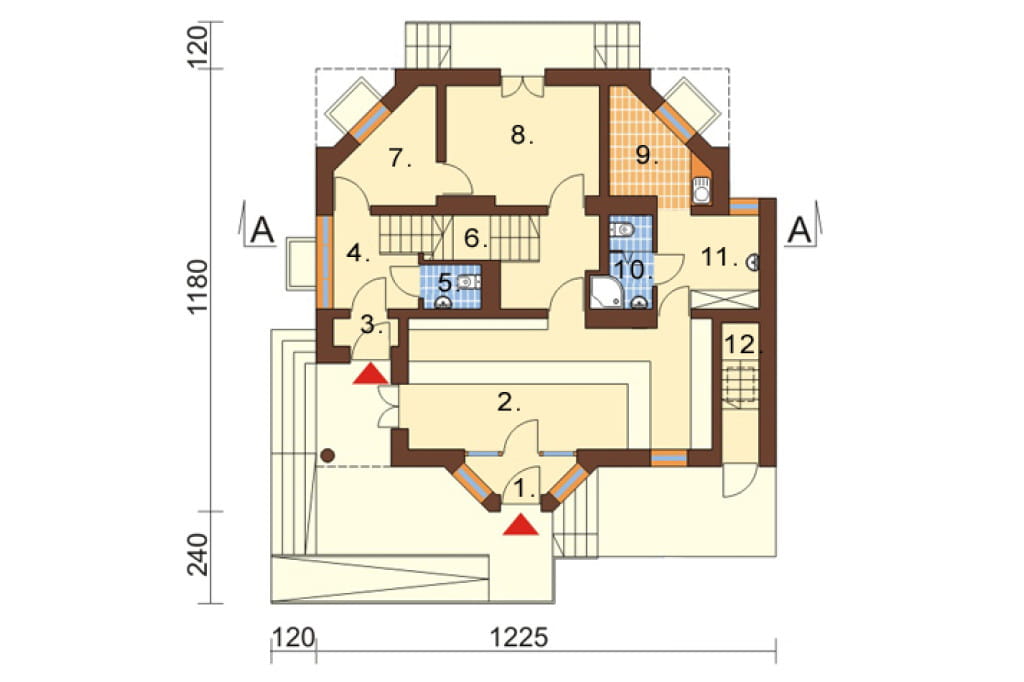

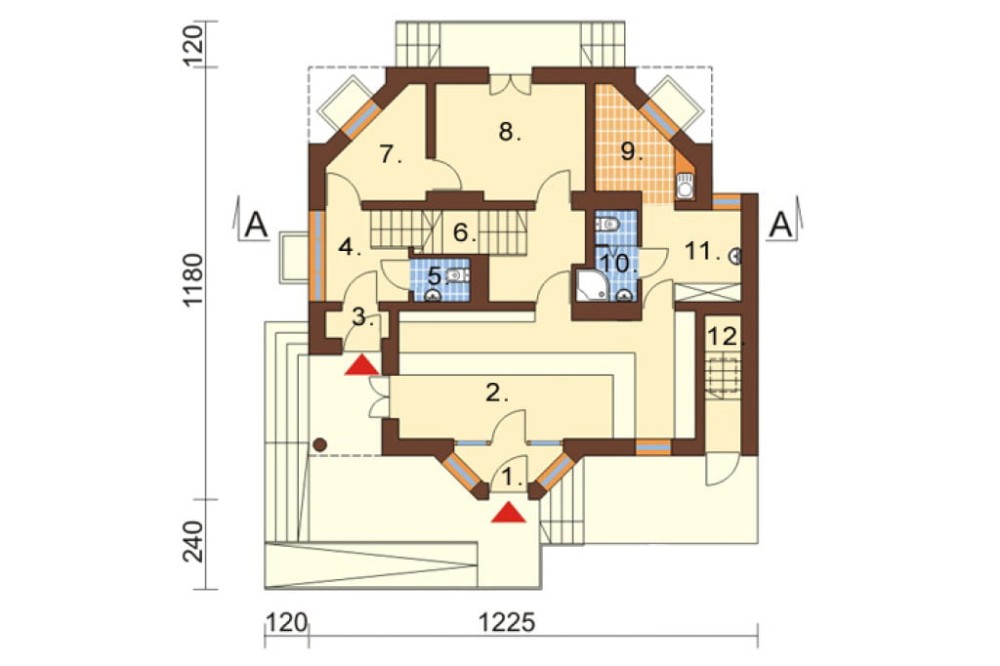

Rzut parteru



Projekt domu L-6104 - rzut

1. WIATROŁAP 2,2 m2

2. SKLEP (SALA SPRZEDAŻY) 28,4 m2

3. WIATROŁAP 1,7 m2

4. HALL 5,5 m2

5. WC 2,0 m2

6. KOMUNIKACJA 6,5 m2

7. BIURO 7,8 m2

8. MAGAZYN 12,6 m2

9. POKÓJ ŚNIADANIOWY 7,6 m2

10. ŁAZIENKA 3,6 m2

11. SZATNIA PERSONELU 7,3 m2

12. WEJŚCIE DO PIWNICY 4,0 m2



Na parterze zaplanowano strefę usługową z zapleczem pracowniczym. Z prawej strony znajduje się zewnętrzne wejście do piwnicy. Główne wejście na salę sklepową ulokowano w wykuszu, na lewo umieszczono boczne wejście dla personelu. Za salą sprzedaży umieszczono kompleks socjalny (szatnię, łazienkę i pokój śniadań) oraz biuro z magazynem.

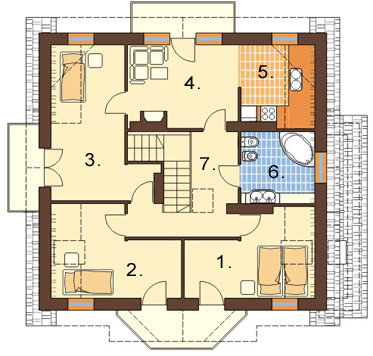

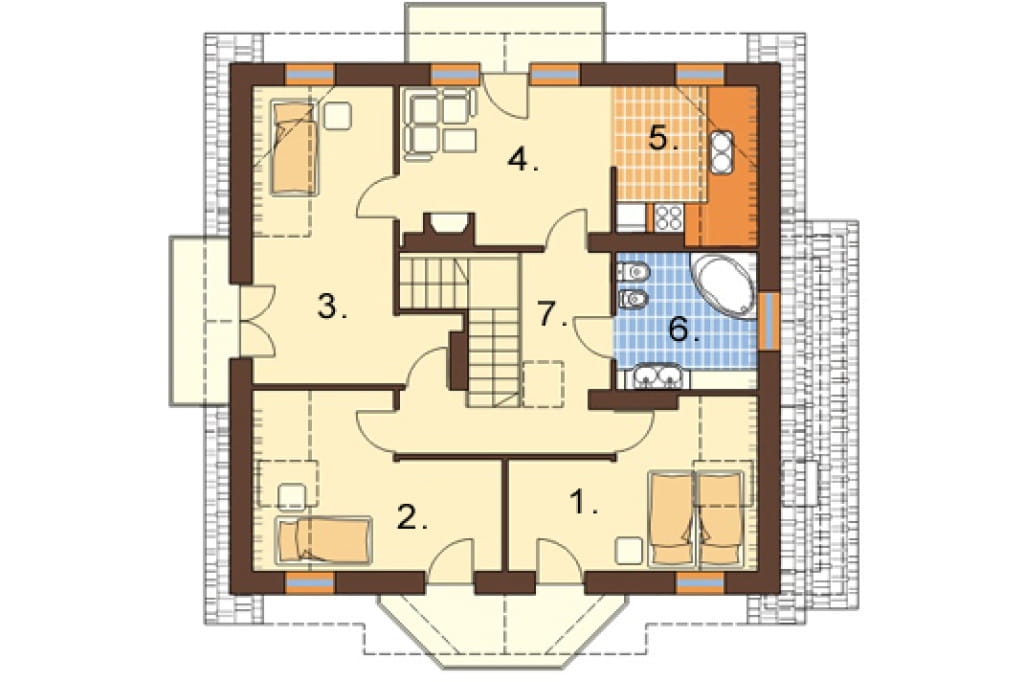

Rzut poddasza



Projekt domu L-6104 - rzut

1. POKÓJ - 12,1 m2

2. POKÓJ - 11,8 m2

3. POKÓJ - 16,2 m2

4. POKÓJ - 13,8 m2

5. KUCHNIA - 6,7 m2

6. ŁAZIENKA - 7,8 m2

7. KOMUNIKACJA - 13,8 m2



Przestrzeń mieszkalna na poddaszu w zupełności zaspokoi potrzeby średniej wielkości rodziny. Umieszczono tu trzy niezależne pokoje oraz częściowo otwarty na kuchnię, przytulny salon. Atutem jest obecność całkiem sporej łazienki. Każdy z pokoi posiada dostęp do balkonu.

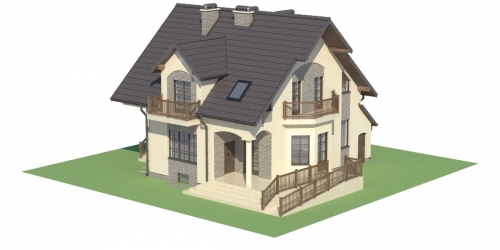

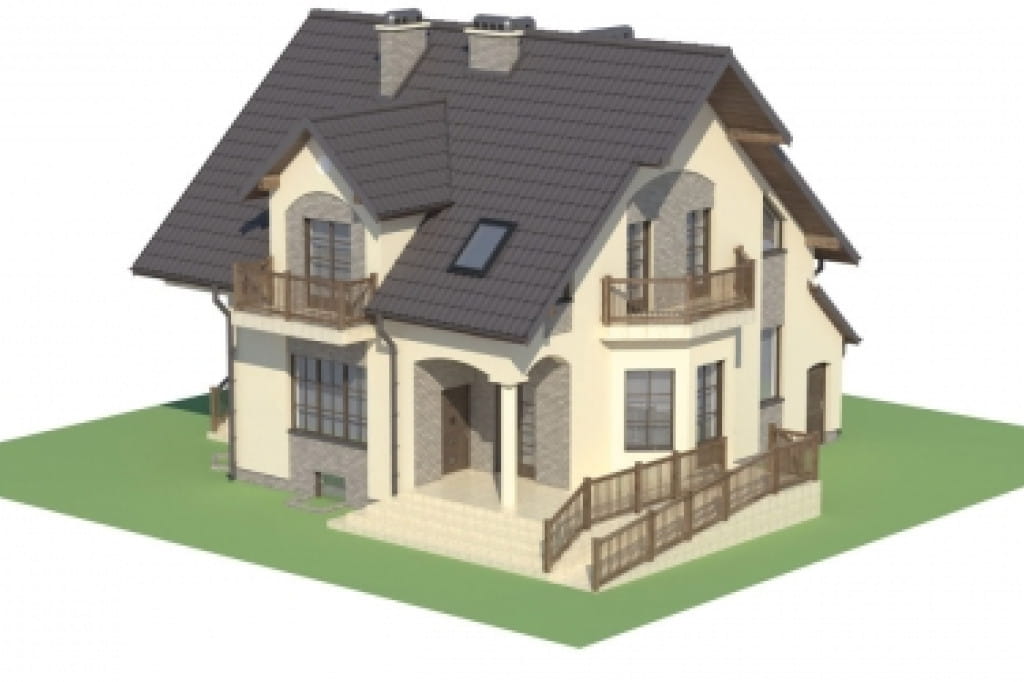

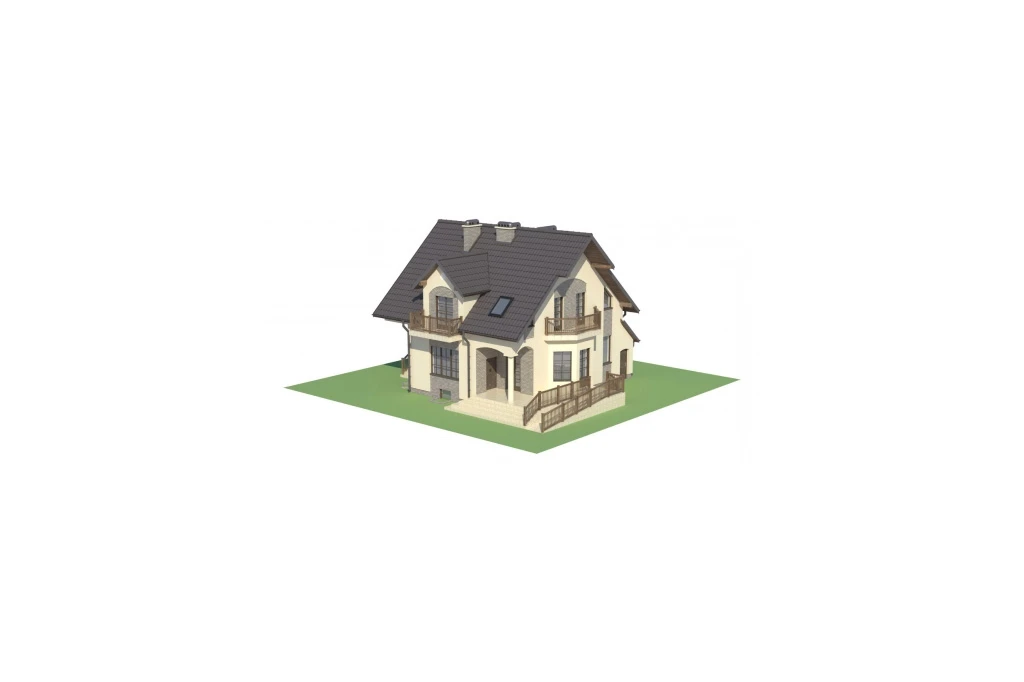

Model



Projekt domu L-6104 - model

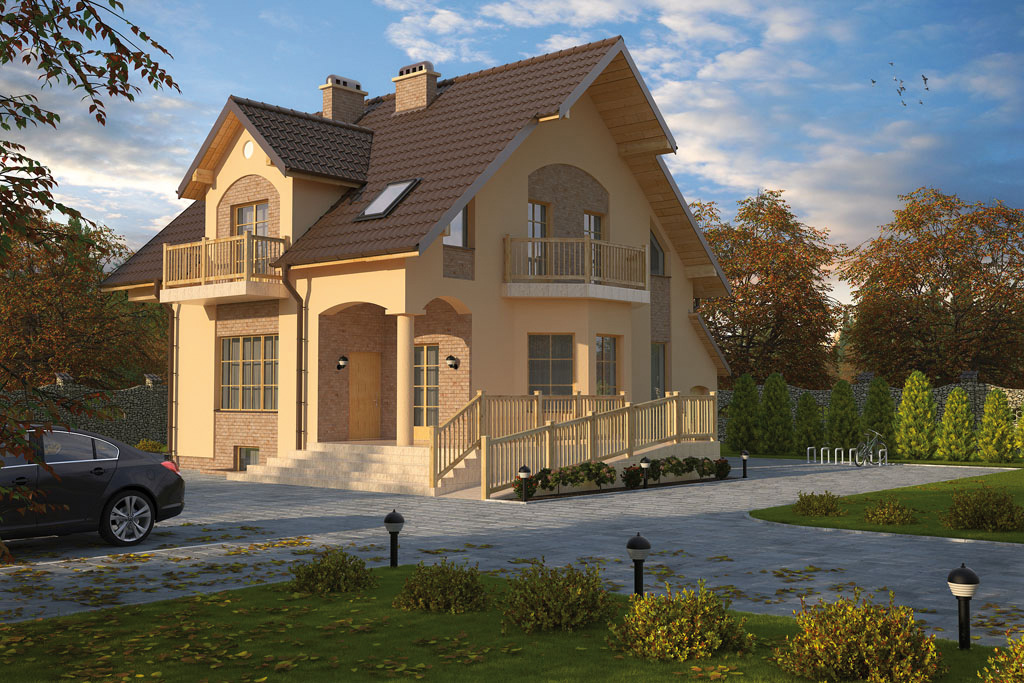

Ciekawa bryła budynku z pewnością wyróżni się z tła innych domów jednorodzinnych. Liczne lukarny i malowniczy wejściowy wykusz uatrakcyjniają formę domu. Ogromną zaletą jest także wprowadzenie podjazdu dla osób niepełnosprawnych, który znacznie zwiększa dostępność sklepu również dla matek z wózkami dziecięcymi.

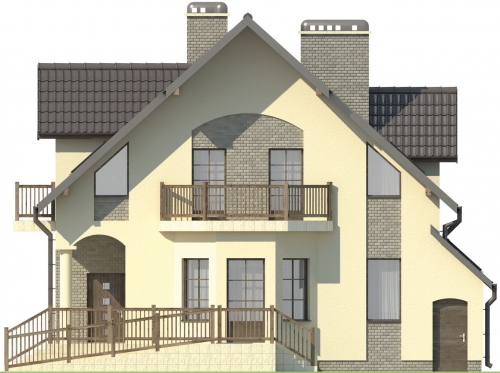

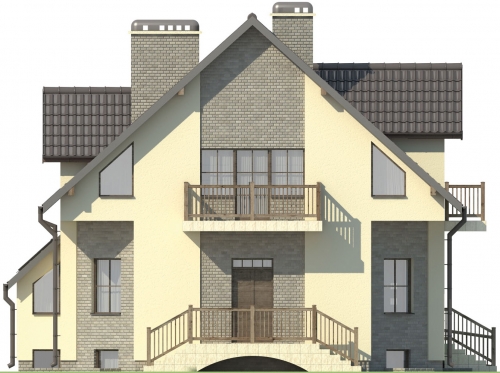

Elewacje



Projekt domu L-6104 - elewacja

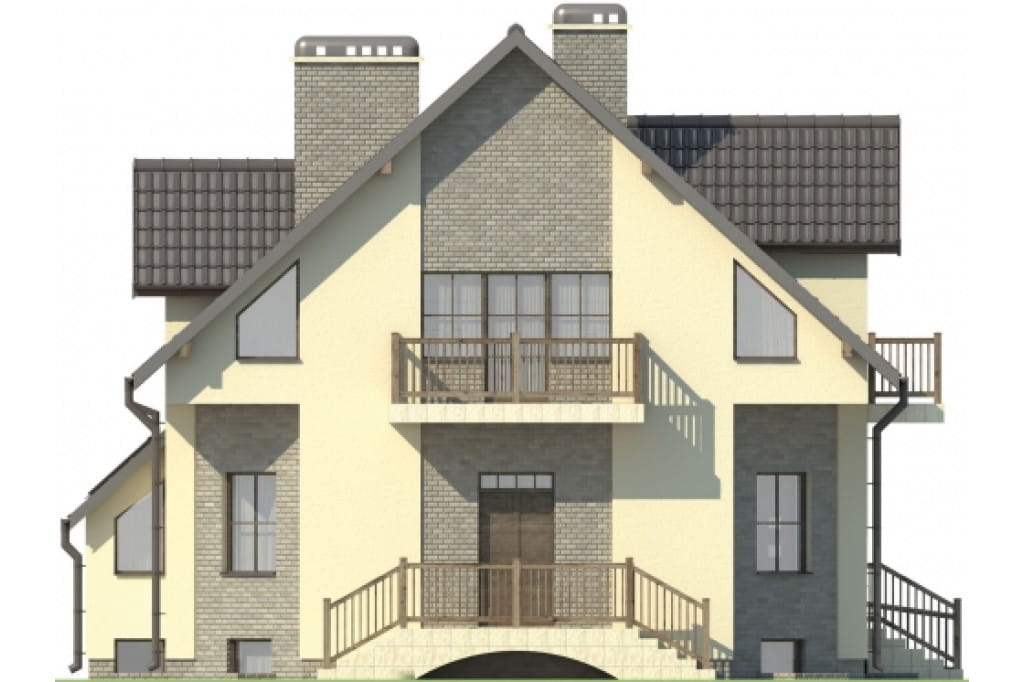

elewacja ogrodowa
Projekt domu L-6104 - elewacja

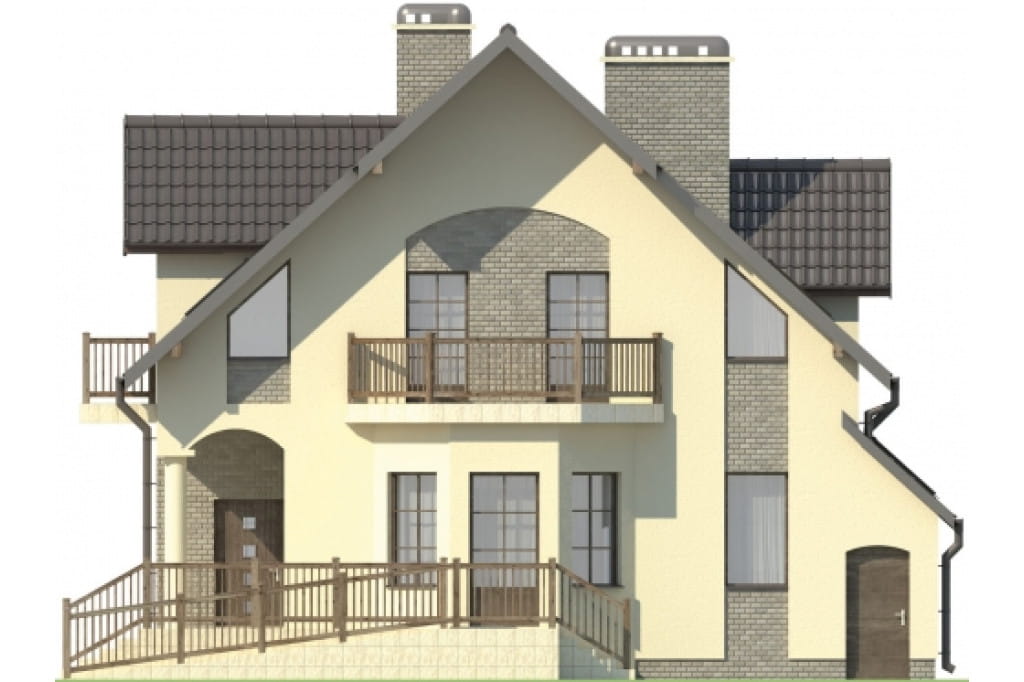

elewacja frontowa
Projekt domu L-6104 - elewacja

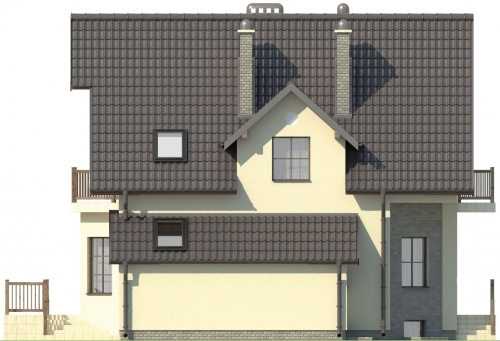

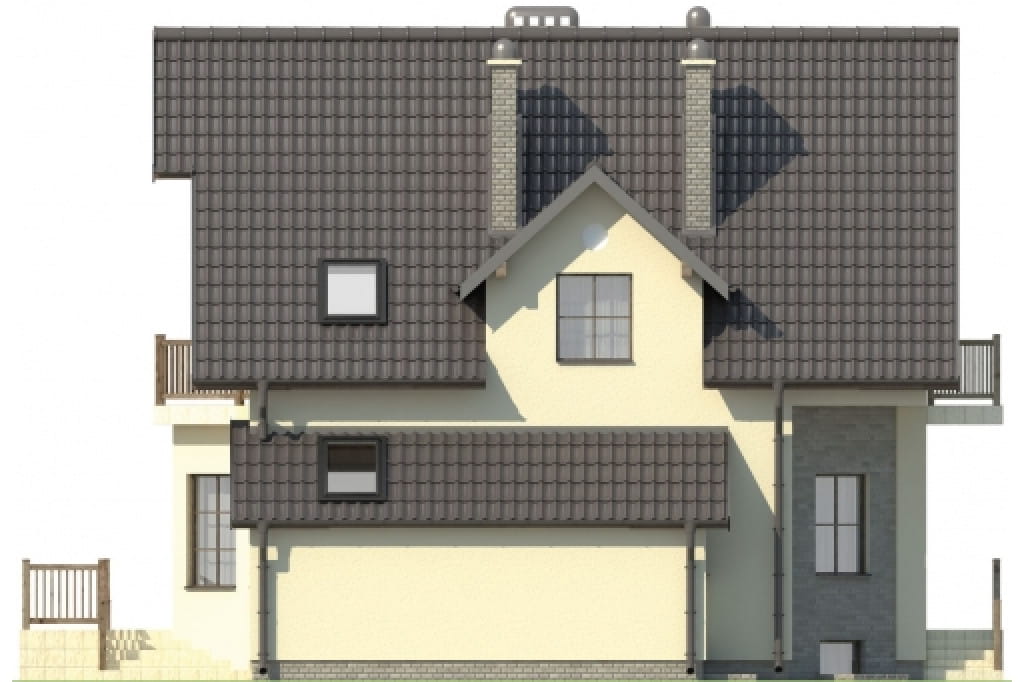

elewacja boczna
Projekt domu L-6104 - elewacja

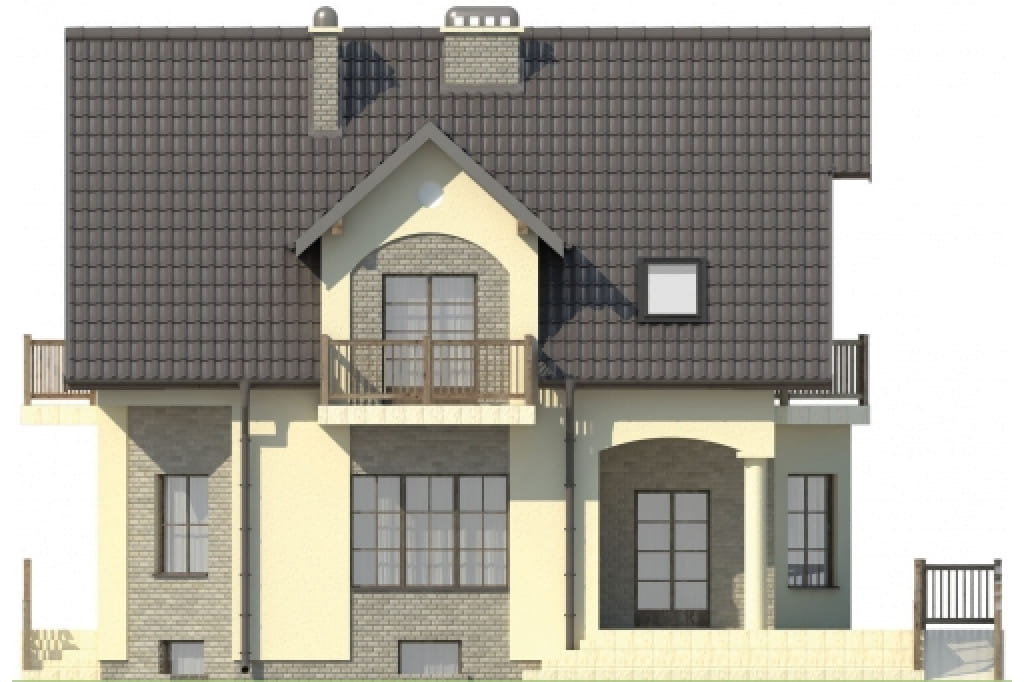

elewacja boczna

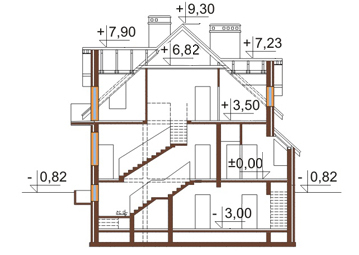

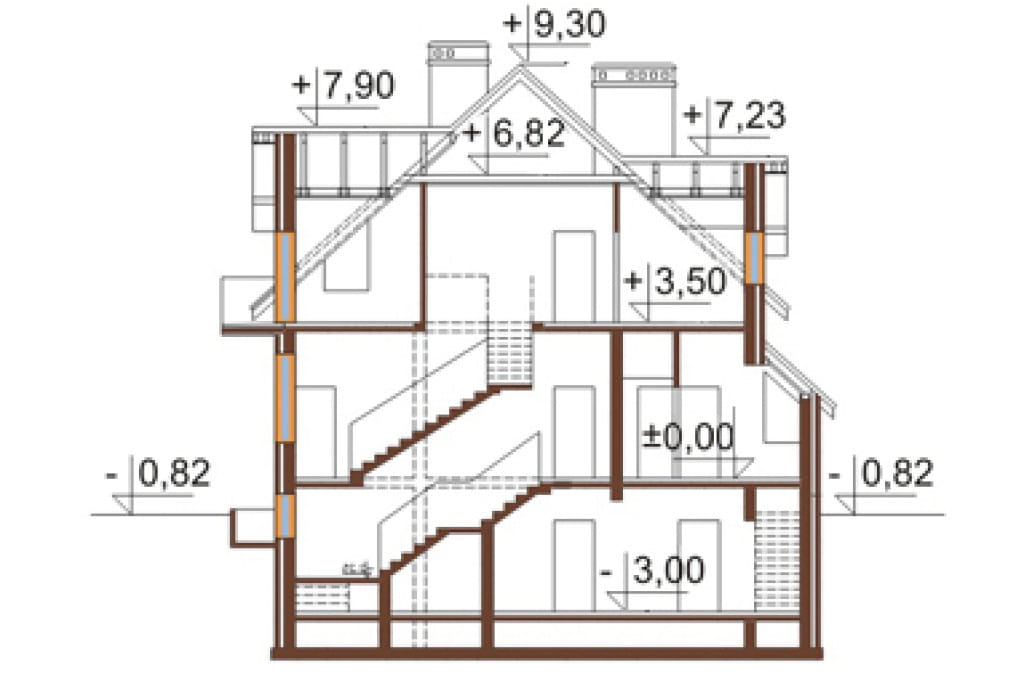

Przekrój



Projekt domu L-6104 - przekrój

Trzy kondygnacje budynku zapewniają wygodną przestrzeń mieszkalną i części usługowej. Niepowtarzalny charakter oraz możliwość dostosowania obiektu do potrzeb osób niepełnosprawnych z pewnością przysporzy lokalowi wielu klientów.

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt domu L-6104. Dom parterowy z częścią przeznaczoną na sklep, z poddaszem mieszkalnym, podpiwniczony. Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 10 cm, pustka powietrzna 1 cm, cegła modularna 9 cm, tynk zewnętrzny. Stropy w budynku: żelbetowe. Kąt nachylenia dachu: 42°. Program: część sklepowa: sala sprzedaży, zaplecze socjalne, magazyn, chłodnia; część mieszkalna: 4 pokoje, kuchnia, 2 kotłownie, 2 pomieszczenia gospodarcze.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 119.00 m²
Powierzchnia użytkowa: 250.90 m²
Kubatura: 856.00 m³
Szerokość działki: 21.40 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.

Ilość kondygnacji: 3
Liczba pomieszczeń: 26
Kąt nachylenia dachu: 42°
Ilość pokoi: 4
Pokój na parterze: Nie
Wysokość budynku: 10,12 m
Rodzaj ogrzewania: gazowe, olejowe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: podpiwniczony
Poddasze: poddasze użytkowe
Typ: wille i rezydencje, bardzo duże domy
Technologia: tradycyjna

Architekt: Andrzej Chodorowski, Ryszard Biel


Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
