Projekt

Budynek usługowo - biurowy

Kod: K-131B.
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

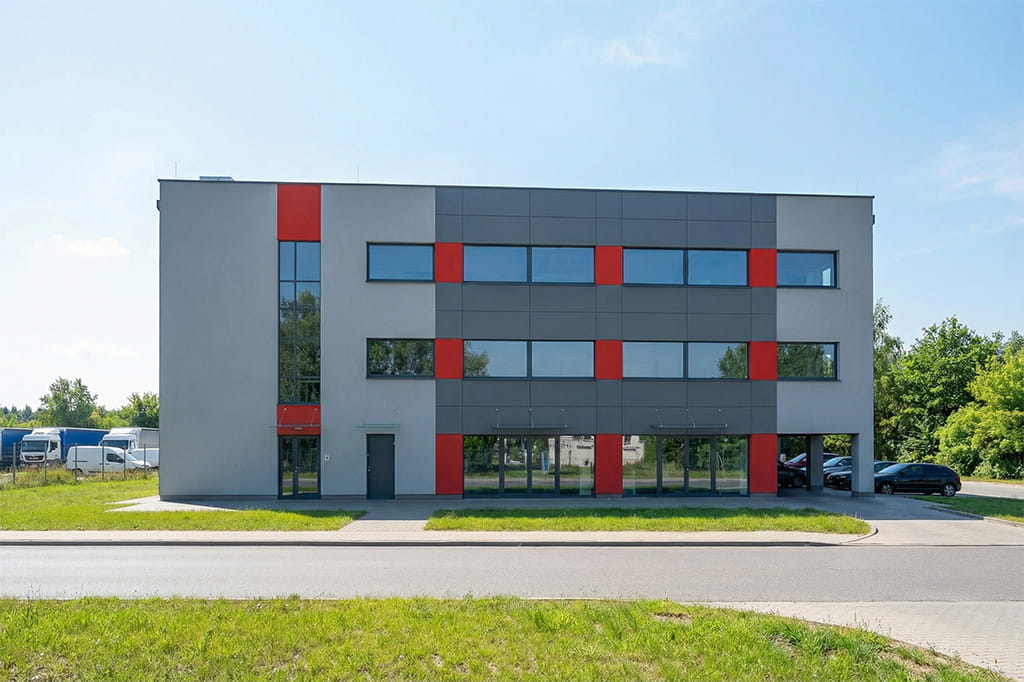

zobacz realizacje naszych projektów

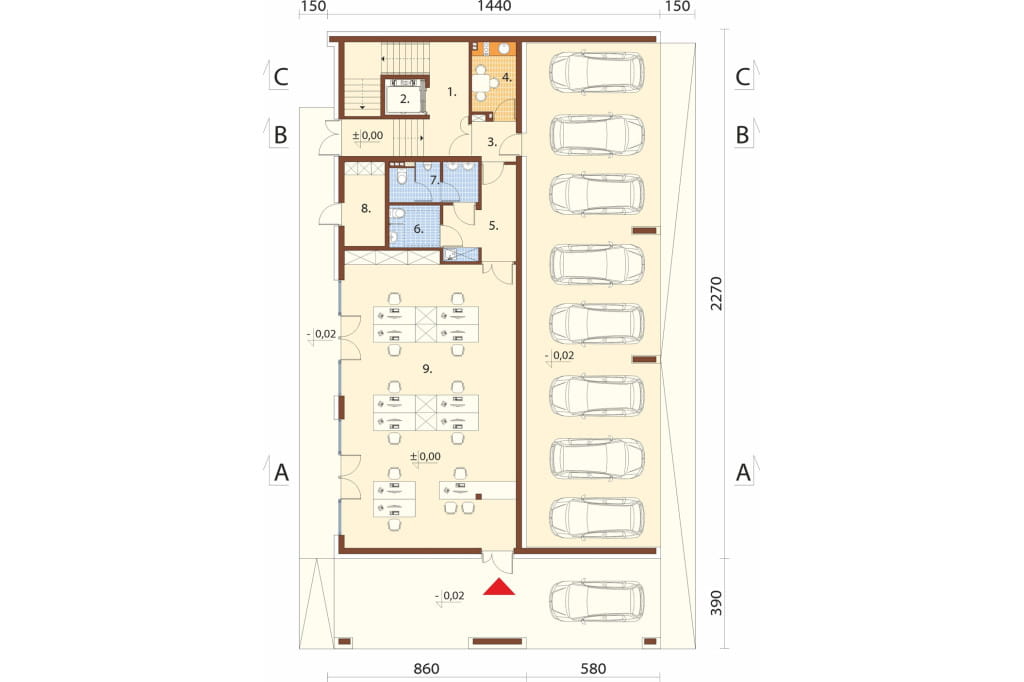

Rzut parteru



Projekt K-131B. - rzut

Parter: 143,82 m2

1. Klatka schodowa 13,81 m2
2. Szyb windy 2,71 m2
3. Przedsionek 3,09 m2
4. Pokój śniadań 5,79 m2
5. Korytarz 9,84 m2
6. WC damskie / dla niepełnospr. 3,86 m2
7. WC męskie 6,11  m2
8. Pom. techniczne elektryczne 6,18 m2
9. Biuro 92,43 m2

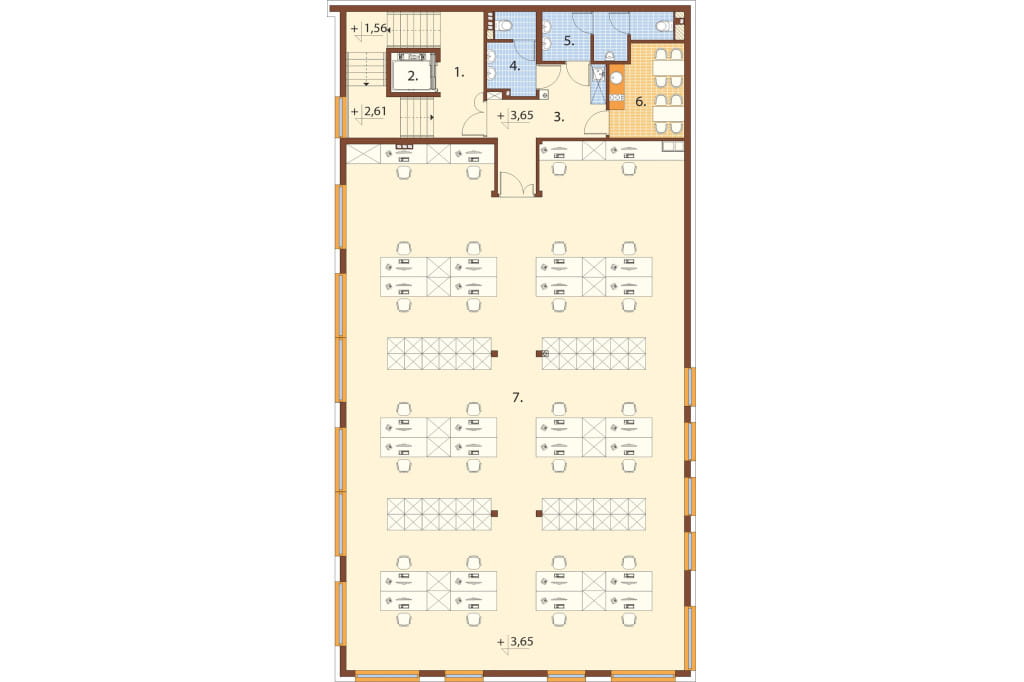

Rzut I piętra



Projekt K-131B. - rzut

I piętro: 325,28 m2

1. Klatka schodowa 21,91 m2
2. Szyb windy 2,71 m2
3. Korytarz 13,35 m2
4. WC damskie  + przeds. 5,42 m2
5. WC męskie + przeds. 7,96 m2
6. Pokój śniadań  9,92 m2
7. Biuro 266,72 m2

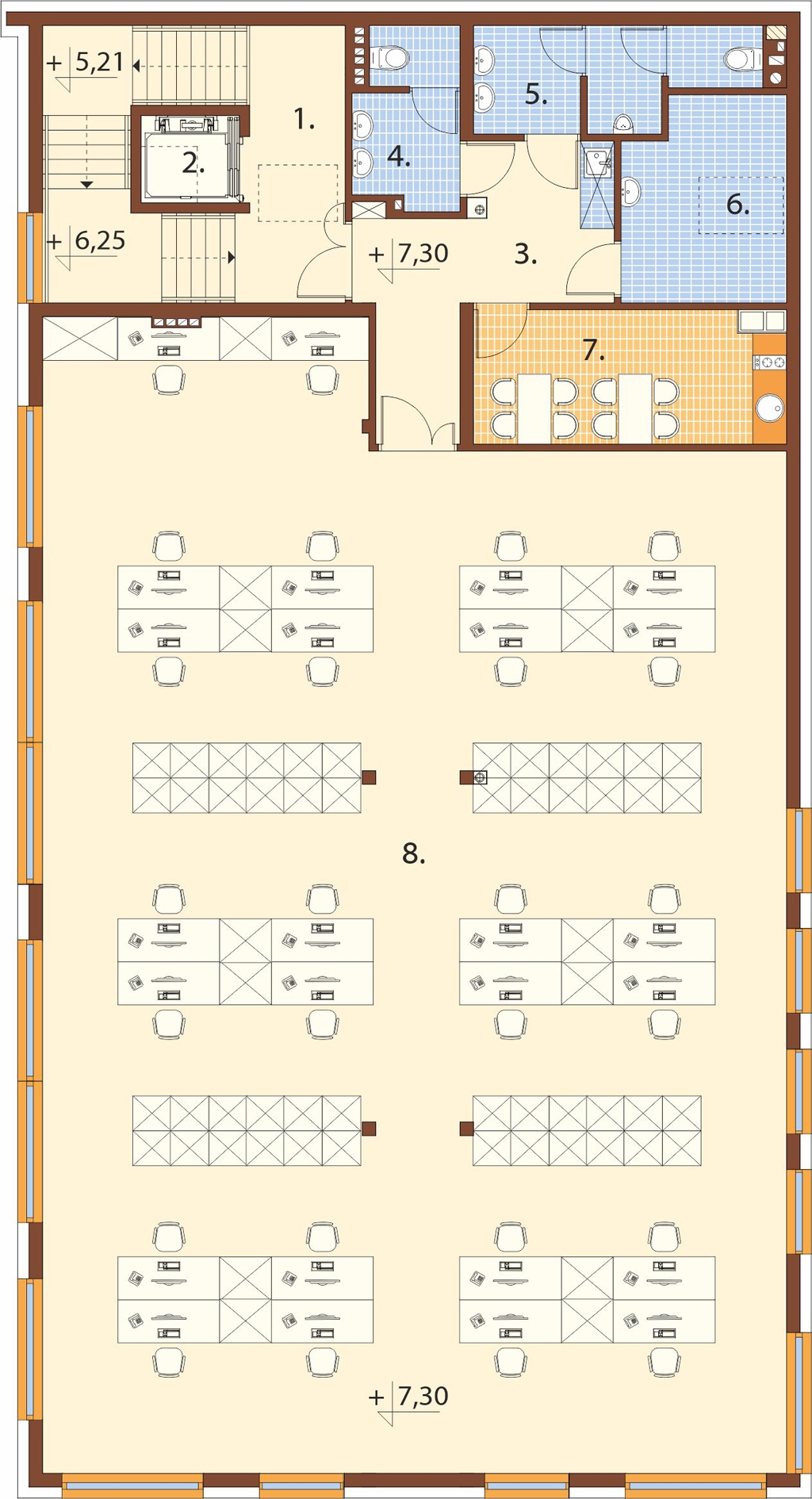

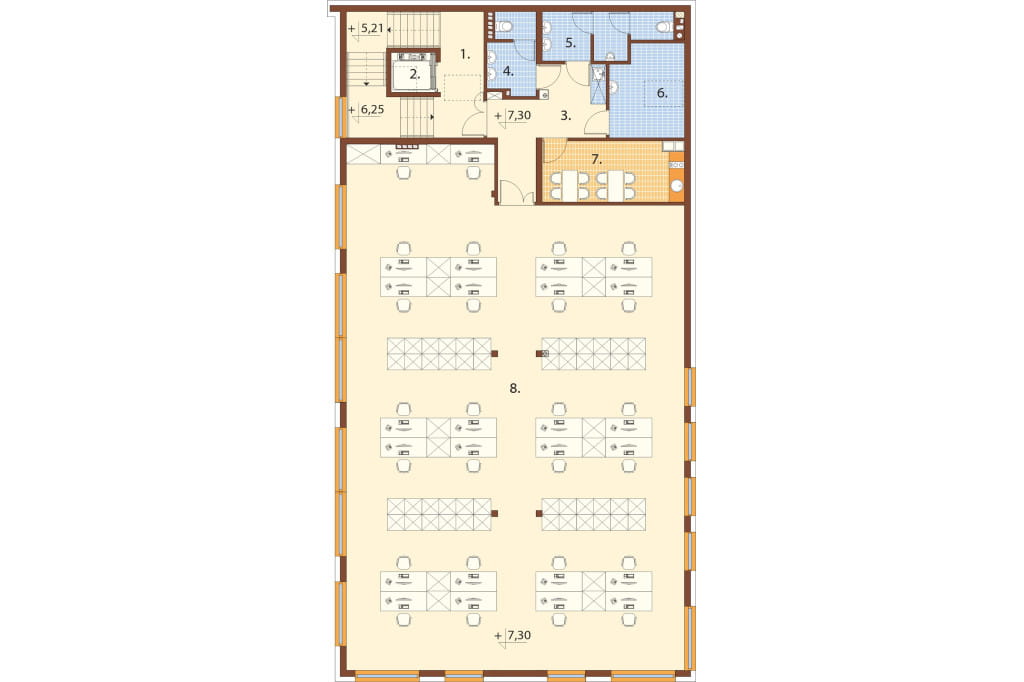

Rzut II piętra



Projekt K-131B. - rzut

II piętro: 324,36 m2

1. Klatka schodowa 21,91 m2
2. Szyb windy 2,71 m2
3. Korytarz 13,81 m2
4. WC damskie  + przeds. 5,42 m2
5. WC męskie + przeds. 7,96 m2
6. Pom. techniczne  9,92 m2
7. Pokój śniadań  12,97 m2
8. Biuro 252,37 m2

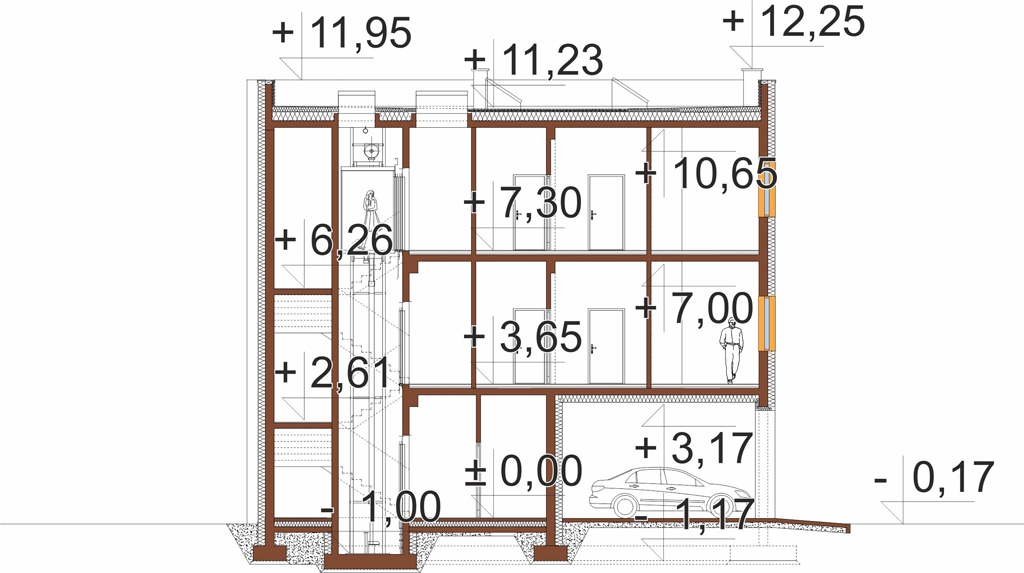

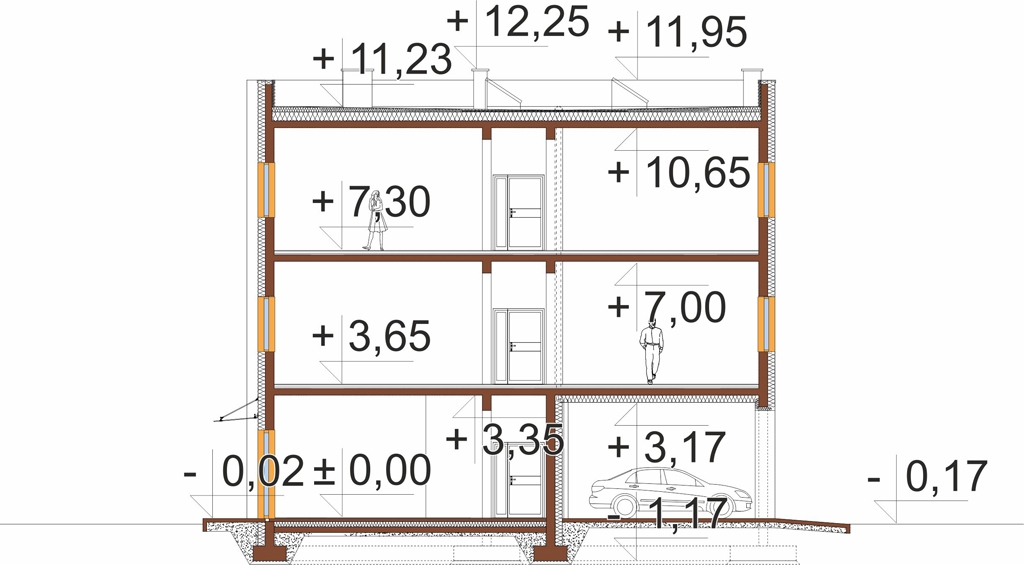

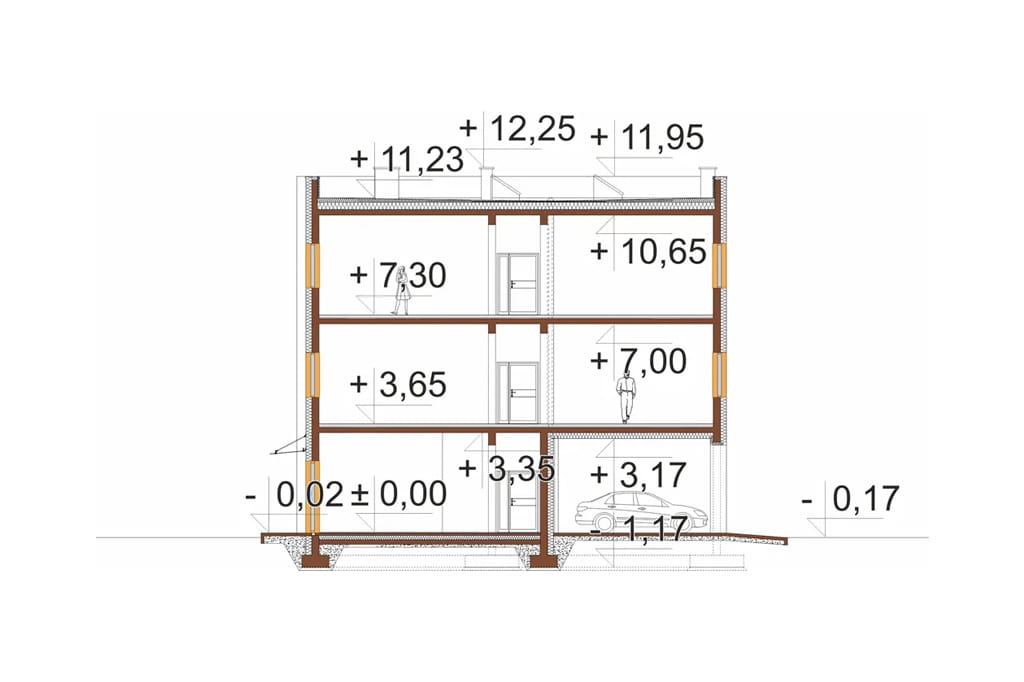

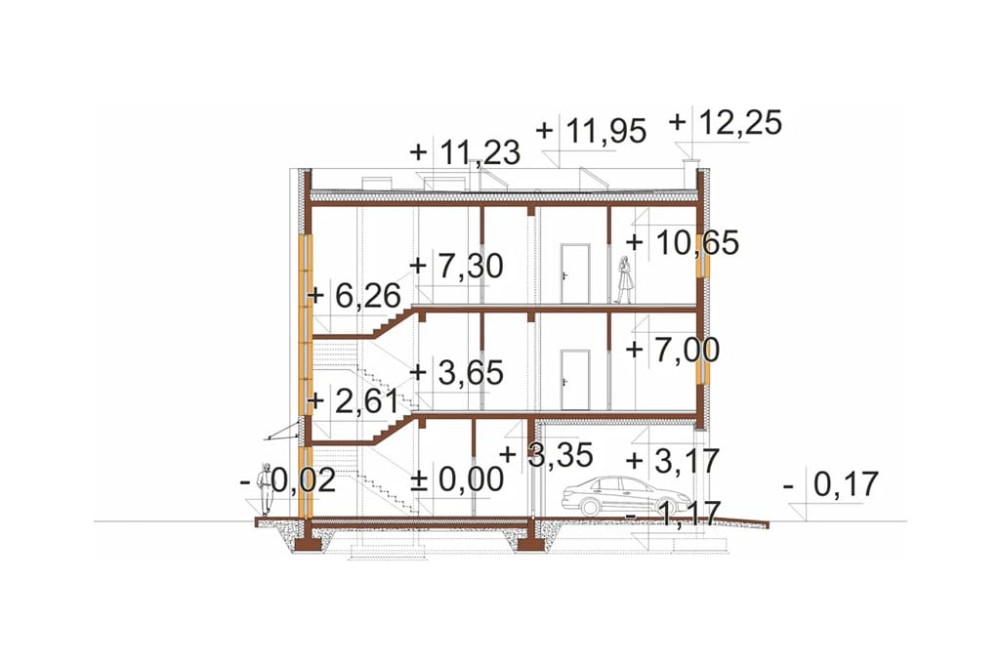

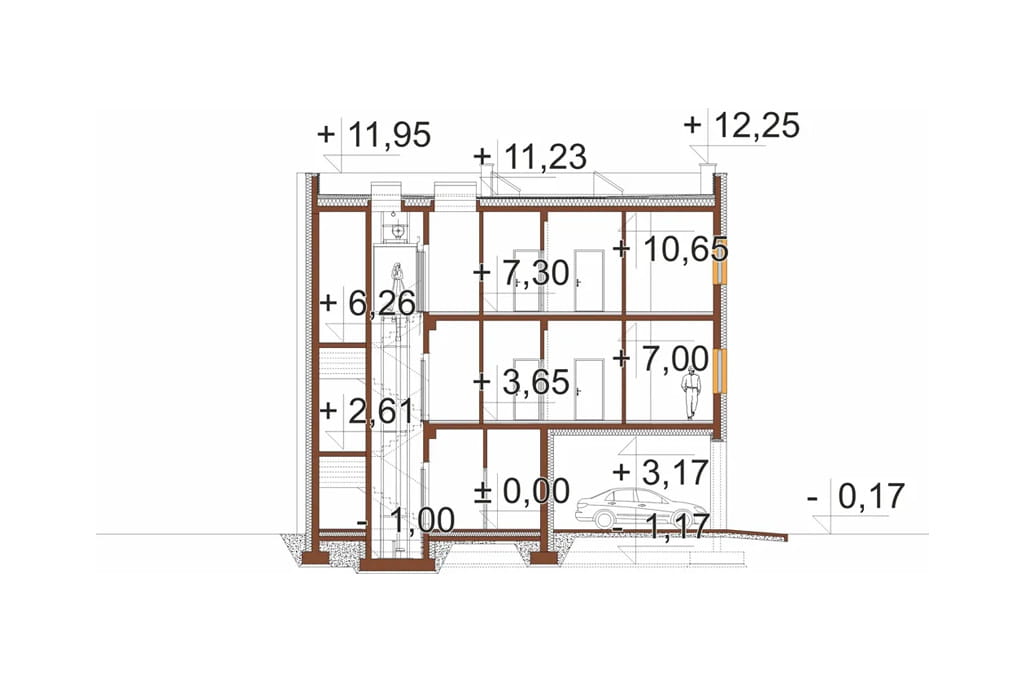

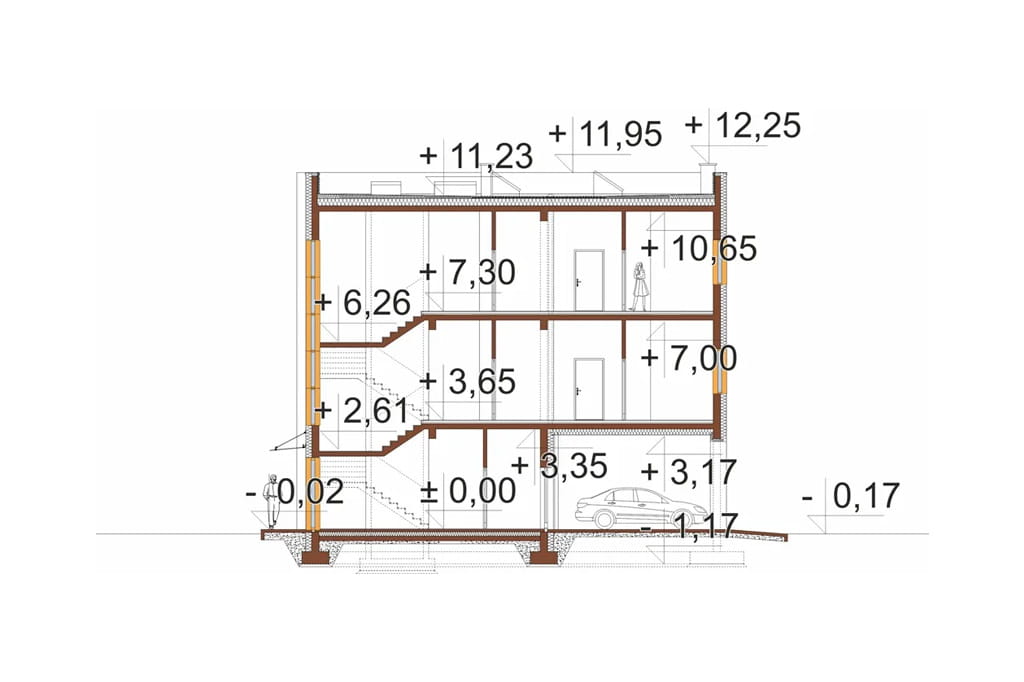

Przekrój



Projekt K-131B. - przekrój Projekt K-131B. - przekrój Projekt K-131B. - przekrój







Zadaj pytanie dotyczące tego projektu  kliknij

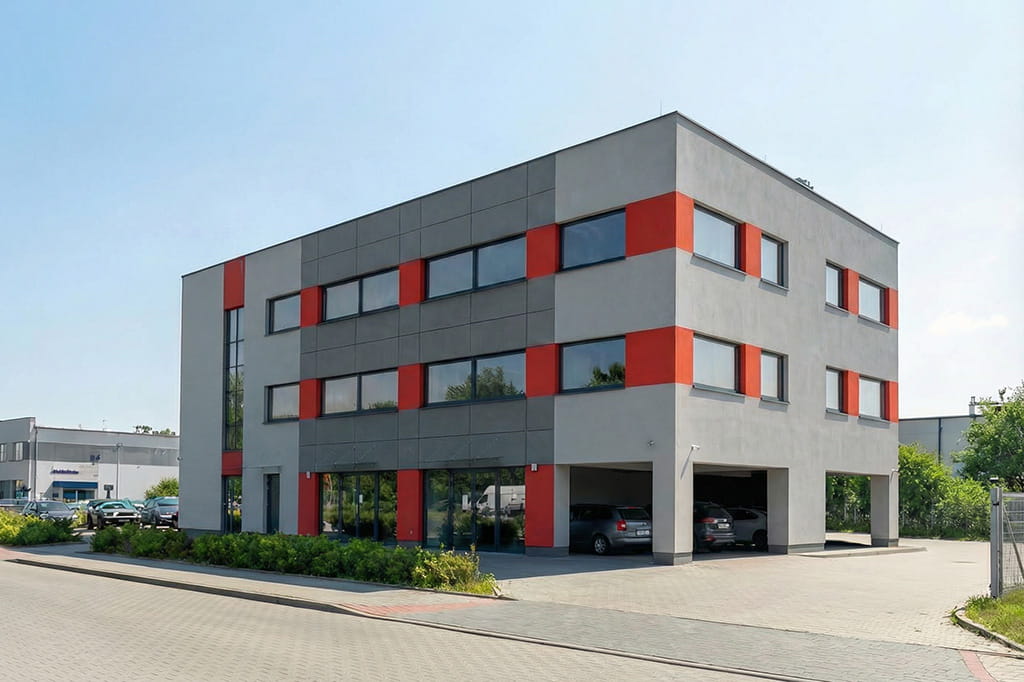

Projekt budynku usługowo - biurowego K-131B
Budynek 3 kondygnacyjny (parter I piętro oraz II piętro), niepodpiwniczony. Zaprojektowany w technologii murowanej przykryty stropodachem płaskim. Pod budynkiem na poziomie terenu zaprojektowano miejsca parkingowe otwarte
Obiekt przeznaczony dla 60 pracowników biurowych.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki z betonu komórkowego 24 cm, styropian 20 cm, tynk cienkowarstwowy
Strop: żelbetowy.
Kąt nachylenia dachu: 1,3° - 3,3°
Ogrzewanie:pompy ciepła powietrze powietrze do ogrzewania, grzejniki elektryczne, pompa ciepła powietrze woda do cwu.
Wentylacja: mechaniczna z odzywkiem ciepła oraz grawitacyjna
Program:
parter - klatka schodowa z windą, przedsionek, korytarz, WC męskie wraz z przedsionkiem, WC damskie / dla osób niepełnosprawnych, pomieszczenie techniczne elektryczne, pokój śniadań oraz pomieszczenie biurowe.
I piętro - klatka schodowa z windą,  korytarz, WC męskie wraz z przedsionkiem, WC damskie wraz z przedsionkiem, pokój śniadań oraz pomieszczenie biurowe.
II piętro - klatka schodowa z windą,  korytarz, WC męskie wraz z przedsionkiem, WC damskie wraz z przedsionkiem, pokój śniadań, pom. techniczne  oraz pomieszczenie biurowe.

Powierzchnia zabudowy: 375.25 m²
Powierzchnia użytkowa: 676.93 m²
Kubatura: 4291.90 m³
Szerokość działki: 23.40 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 3
Liczba pomieszczeń: 24
Kąt nachylenia dachu: 3,3
Pokój na parterze: Nie
Wysokość budynku: 11,40 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 16,19 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem, garaż wielostanowiskowy
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: handlowo-usługowe, piętrowe, komercyjne, projekt biura, projekt budynku handlowo-usługowego, projekt budynku usługowego, biurowce, projekty budynków biurowych, konferencyjne, projekt budynku konferencyjnego
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU

5 800 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ PROJEKTU ARCHITEKTONICZNO-BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO :
  • projekt architektoniczny
  • projekt konstrukcyjny
  • projekt wewnętrznych instalacji sanitarnych
  • projekt wewnętrznych instalacji ogrzewania (pompy ciepła powietrze powietrze oraz grzejniki elektryczne )
  • projekt wewnętrznej instalacji wentylacji mechanicznej z odzyskiem ciepła
  • projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Projekt dostępny w terminie ustalonym z biurem.



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
