Przedszkole
Kod: K-82B u
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

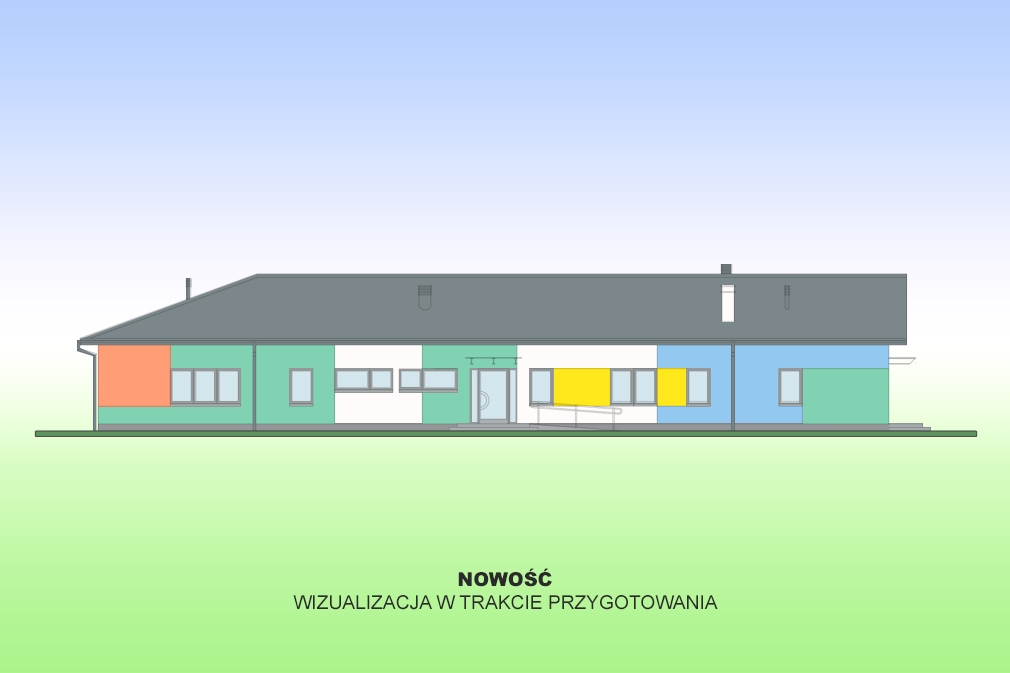

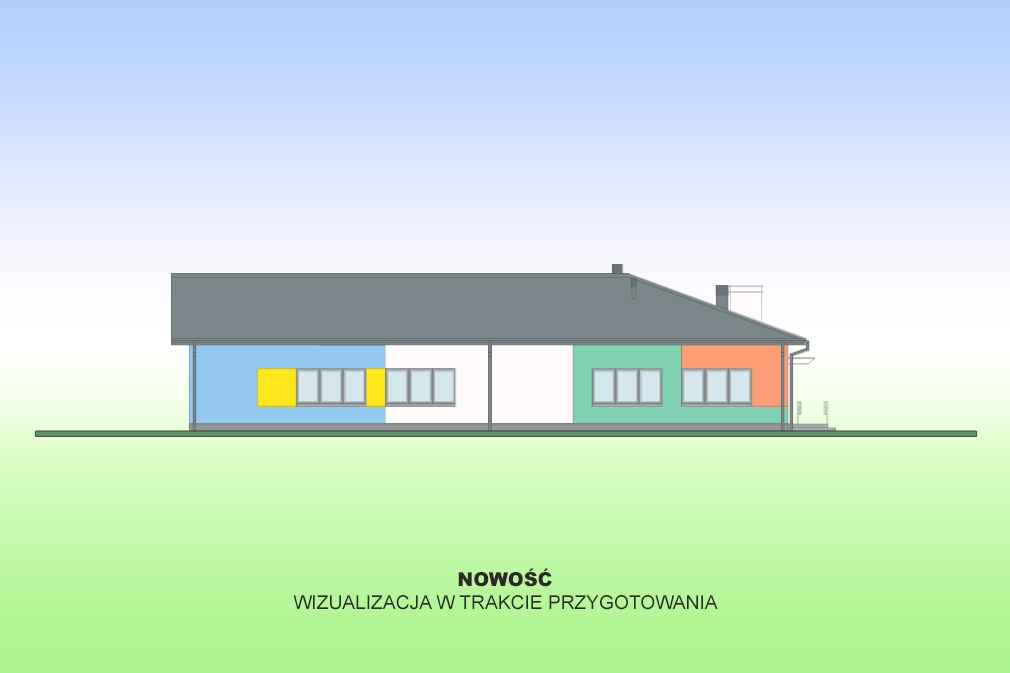

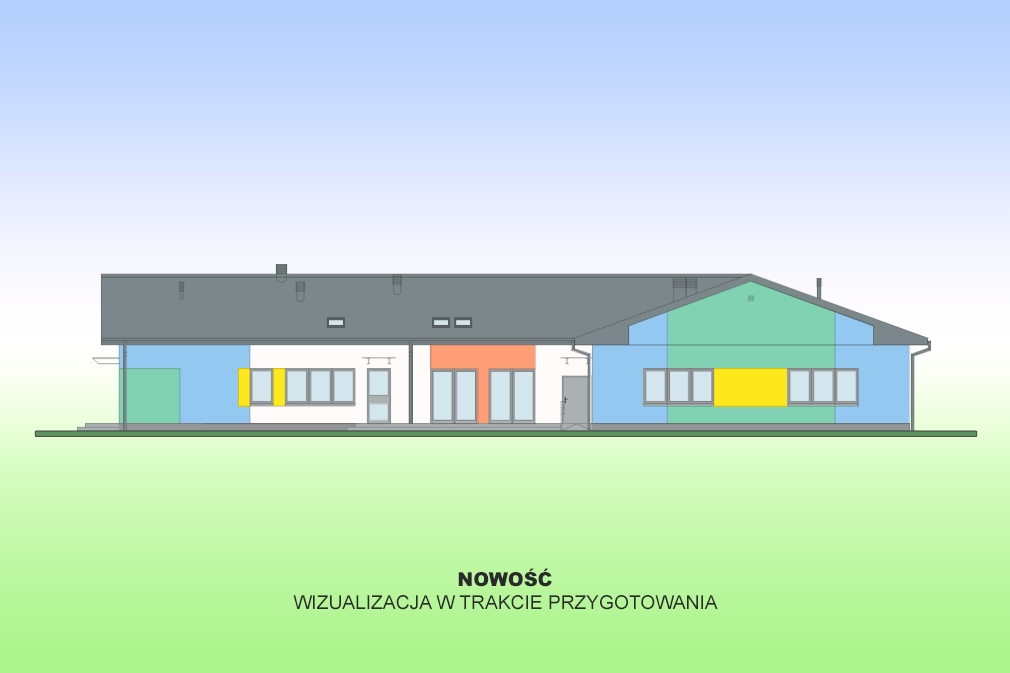

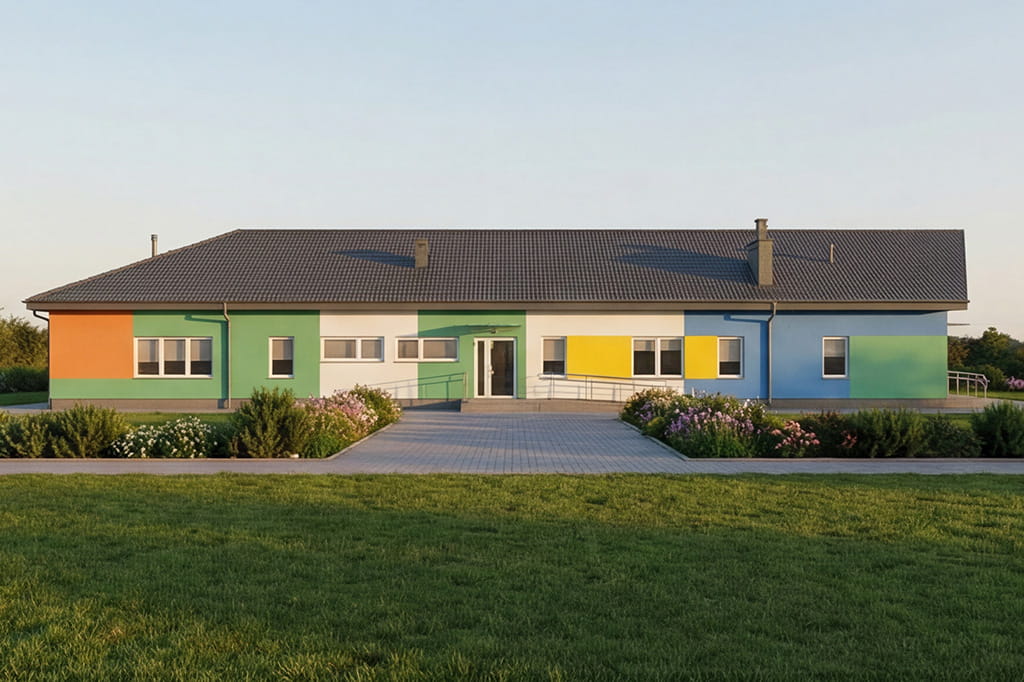

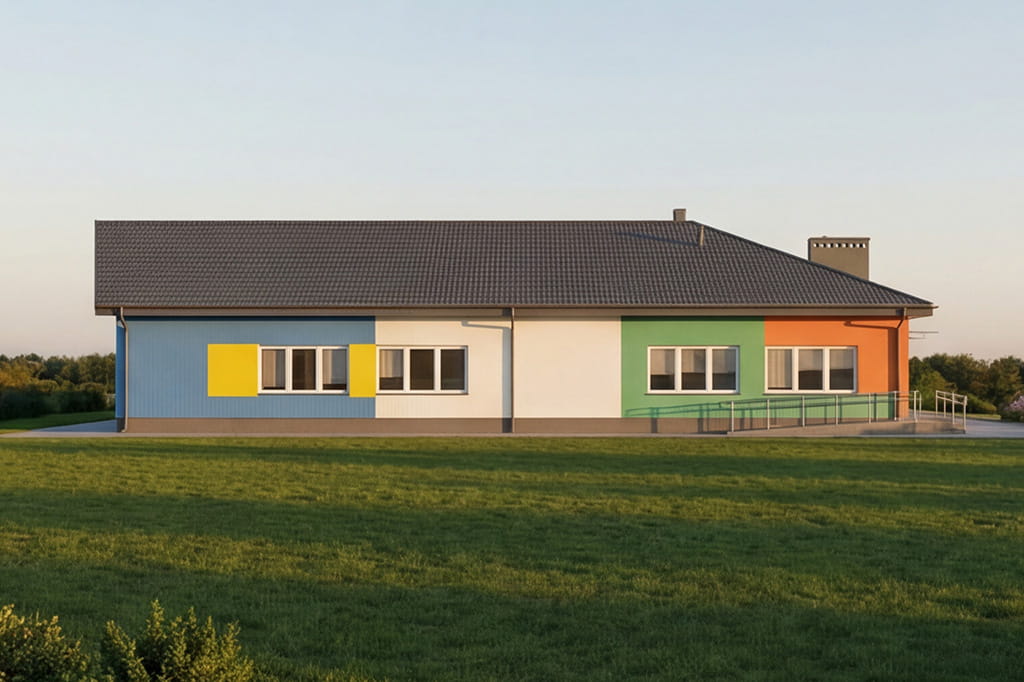

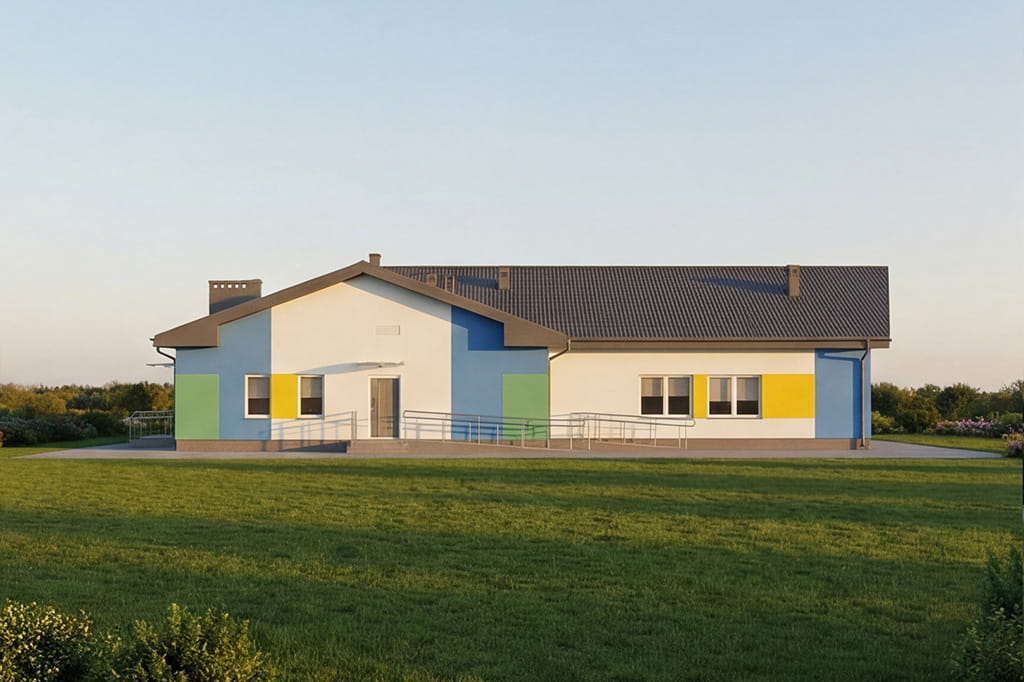

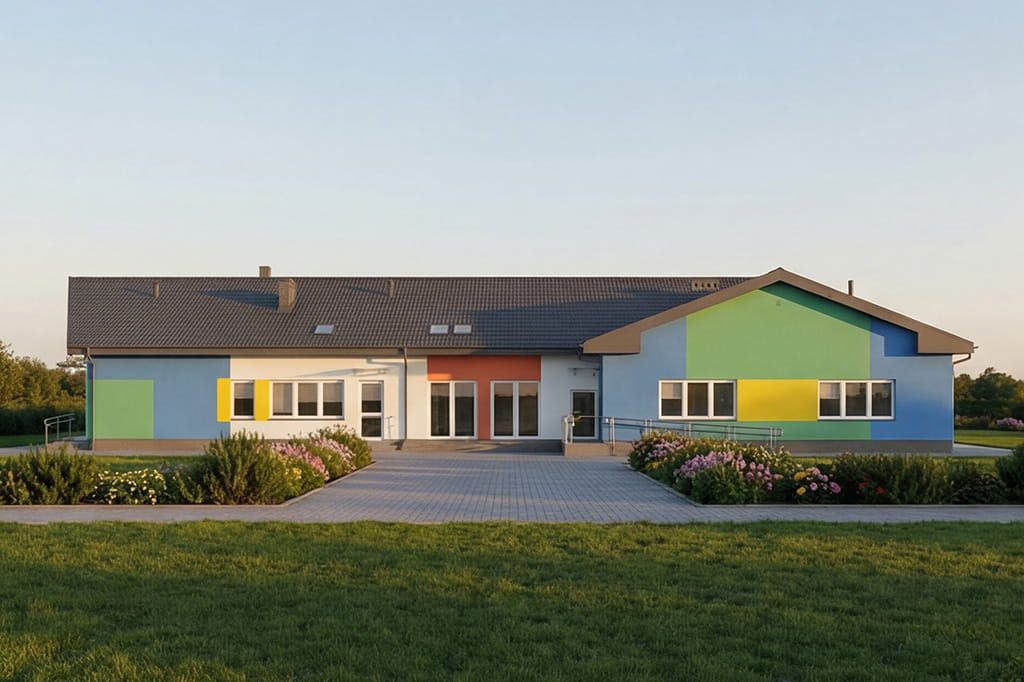

Prezentacja projektu
Opis projektu
Budynek parterowy ze strychem nieużytkowym w przestrzeni którego zlokalizowano urządzenia techniczne, niepodpiwniczony. Zaprojektowany w technologii murowanej z dachem dwuspadowym. Obiekt przeznaczony dla 60 dzieci.

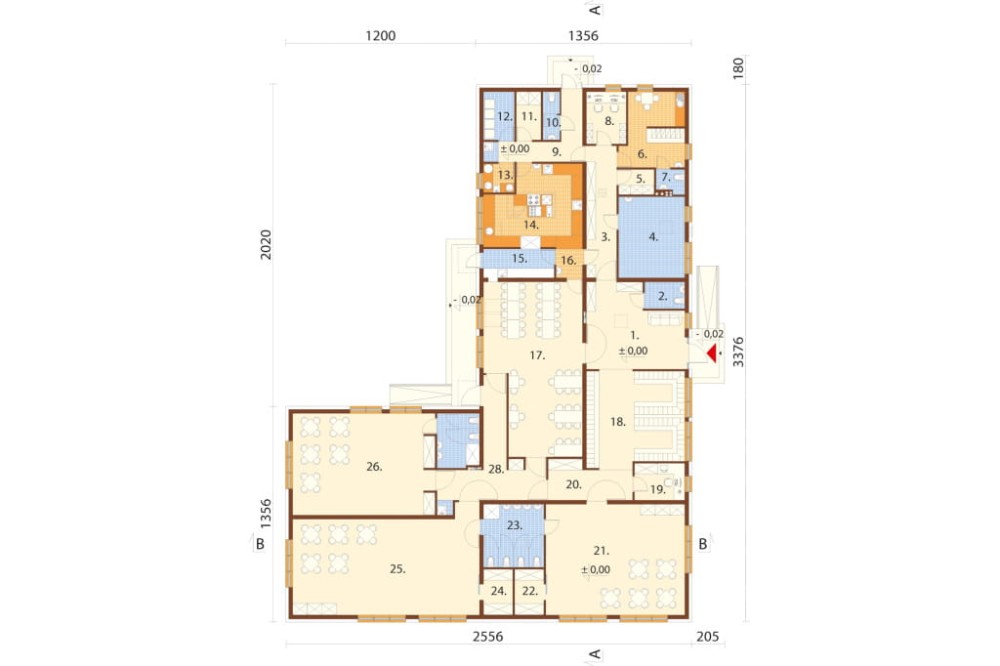

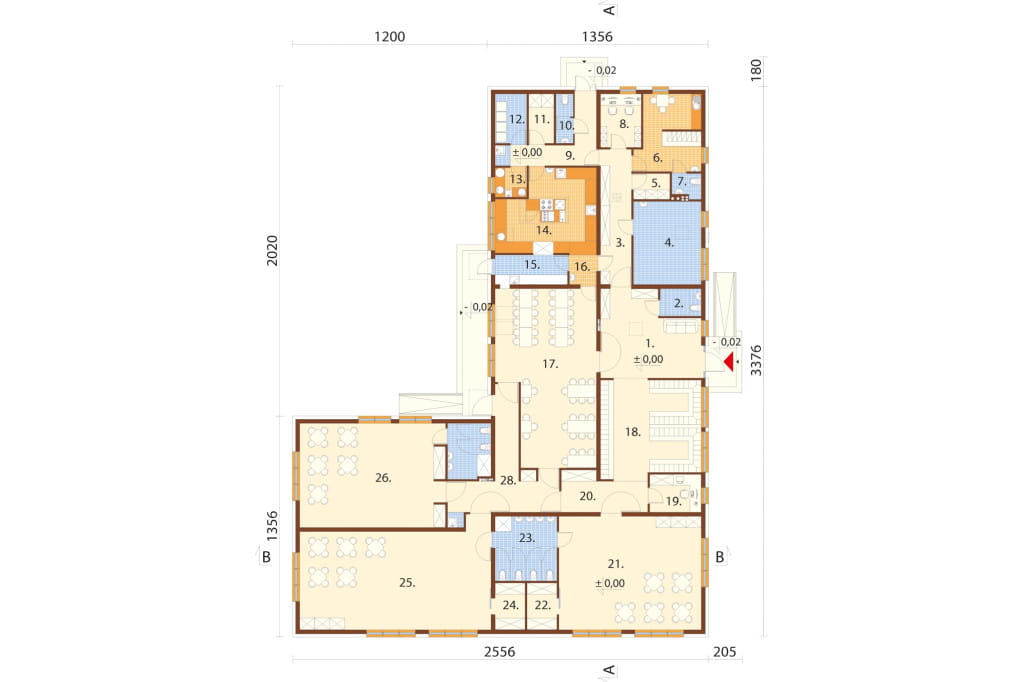

Rzut parteru
Parter: 525,99 m2
1. Hol wejściowy / poczekalnia 28,70 m2
2. WC 4,09 m2
3. Korytarz 15,33 m2
4. Węzeł cieplny 20,85 m2
5. Pom. gospodarcze 3,40 m2
6. Pom. socjalne 17,04 m2
7. WC 2,40 m2
8. Pokój biurowy 7,97 m2
9. Korytarz 11,59 m2
10. WC 3,05 m2
11. Pom. magazynowe 4,52 m2
12. Pom. na chłodziarki 5,68 m2
13. Przygotowalnia warzyw / jaj 3,36 m2
14. Kuchnia 28,15 m2
15. Zmywalnia naczyń 7,77 m2
16. Rozdzielnia kelnerska 3,08 m2
17. Sala jadalna 59,49 m2
18. Szatnia 35,75 m2
19. Pokój biurowy 7,13 m2
20. Korytarz 11,27 m2
21. Sala nr 1 60,20 m2
22. Magazynek sali nr 1 5,10 m2
23. Łazienka 14,74m2
24. Magazynek sali nr 2 5,10 m2
25. Sala nr 2 71,69 m2
26. Sala nr 3 56,24 m2
27. Łazienka 8,78 m2
28. Korytarz 23,52 m2

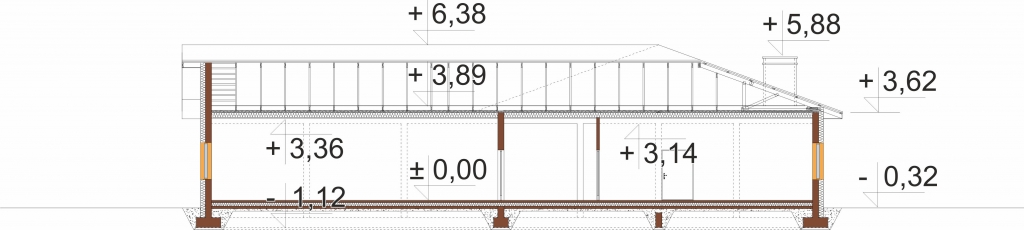

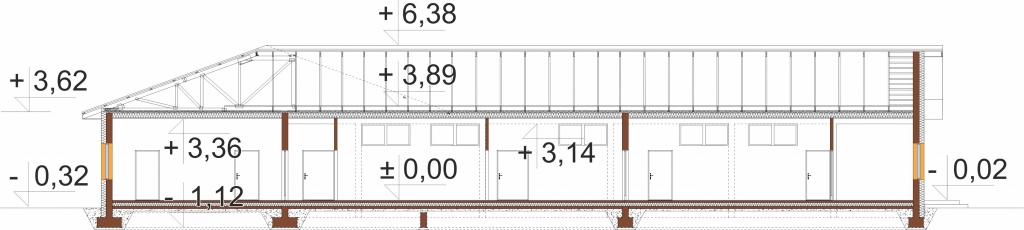

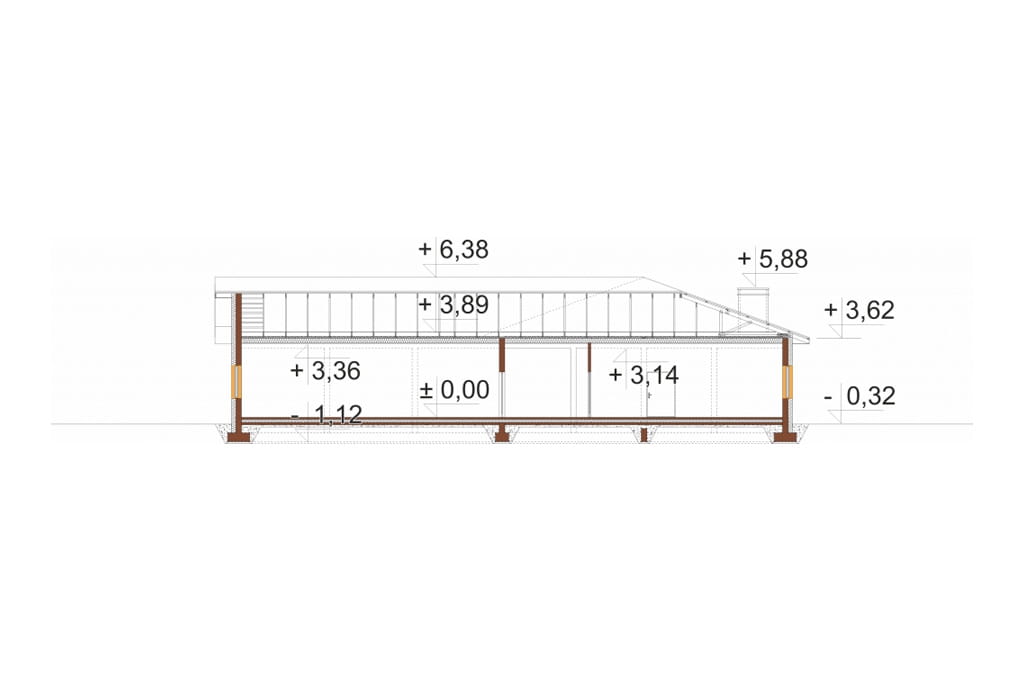

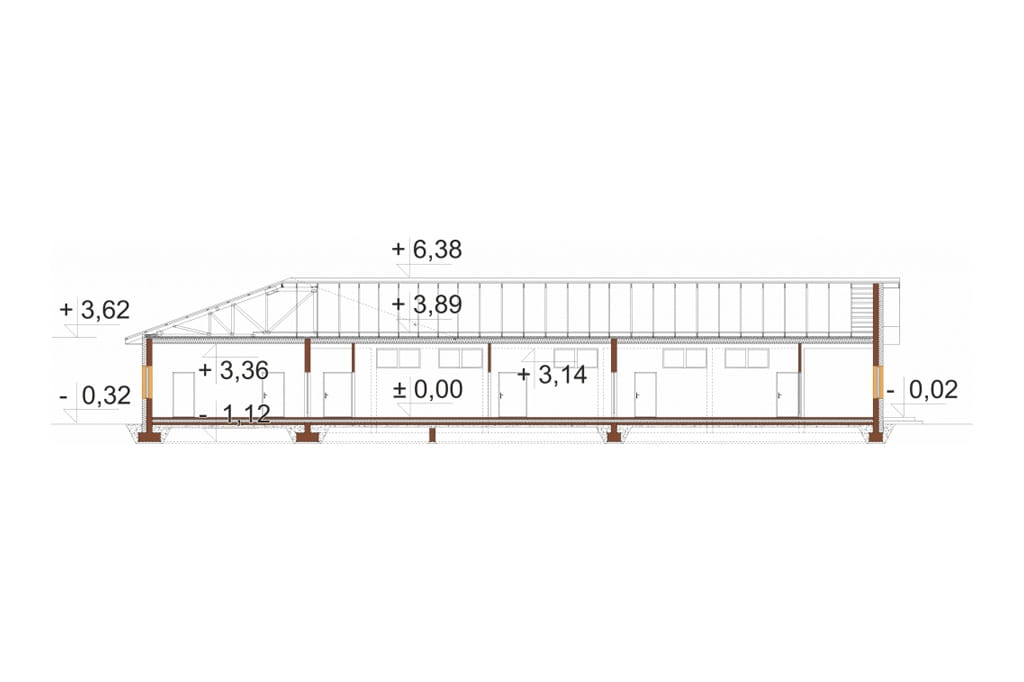

Przekrój
Informacje podstawowe
Projekt przedszkola K-82
Budynek parterowy ze strychem nieużytkowym w przestrzeni którego zlokalizowano urządzenia techniczne, niepodpiwniczony. Zaprojektowany w technologii murowanej z dachem dwuspadowym.
Obiekt przeznaczony dla 60 dzieci.
Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 20 cm, tynk cienkowarstwowy
Konstrukcja dachu: refabrykowane dźwigary kratowe produkcji Mitek
Fundament: ławy fundamentowe
Kąt nachylenia dachu: 20°
Ogrzewanie: pompa ciepła absorbcyjno gazowa powietrze woda do co i c.w.u. zasilana gazem ziemnym, urządzenia pomocnicze do co i cwu zasilane energią elektryczną pochodzącą z paneli fotowlotaicznych
Wentylacja: mechaniczna z odzywkiem ciepła oraz grawitacyjna
Pokrycie dachu: blacha dachówkowa
Program: hall wejściowy, WC ogólnodostępne, korytarz, pomieszczenie techniczne ( węzeł ciepła ), pomieszczenie gospodarcze, pokój socjalny + WC, pomieszczenie magazynowe, pomieszczenie na chłodziarki, przygotowalnia warzyw / jaj, kuchnia, jadalnia, szatnia, korytarz oraz sala dydaktyczna nr1 (dla 20 dzieci) z magazynkiem i łazienką, sala dydaktyczna nr2 (dla 20 dzieci) z magazynkiem i łazienką, sala dydaktyczna nr3 (dla 20 dzieci) z magazynkiem w formie szafy i łazienką.
Projekt ten oferujemy również w wersji z dachem o kącie nachylenia połaci 25° i dachówką ceramiczną zobacz >>
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny
- projekt konstrukcyjny
- projekt wewnętrznych instalacji sanitarnych
- projekt wewnętrznych instalacji ogrzewania (pompa ciepła absorbcyjno gazowa)
- projekt wewnętrznej instalacji wentylacji mechanicznej z odzyskiem ciepła
- projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
- projekt prefabrykowanej więźby dachowej
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 0 - 50
- Powierzchnia użytkowa (m²) 300 - 500
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 15 - 20
- Szerokość działki/krótszy bok (m) 30 - 40
- Wysokość budynku (m) 5 - 6
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 0.00
- Powierzchnia użytkowa (m²) 414.73
- Powierzchnia zabudowy (m²) 620.50
- Szerokość budynku/krótszy bok (m) 25,56
- Długość budynku/dłuższy bok (m) 33,76
- Wysokość budynku (m) 6,70
- Szerokość działki/krótszy bok (m) 33.56
- Kąt nachylenia dachu (°) 20
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze nieużytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Kubatura (m³) 3191.25
- Liczba kondygnacji 1
- Rodzaj ogrzewania pompa ciepła
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 39,34
- Liczba pomieszczeń 28
- Liczba łazienek (bez WC) 2
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
