Projekt

Budynek usługowo - mieszkalny

Kod: LK-152 u
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

zobacz realizacje naszych projektów

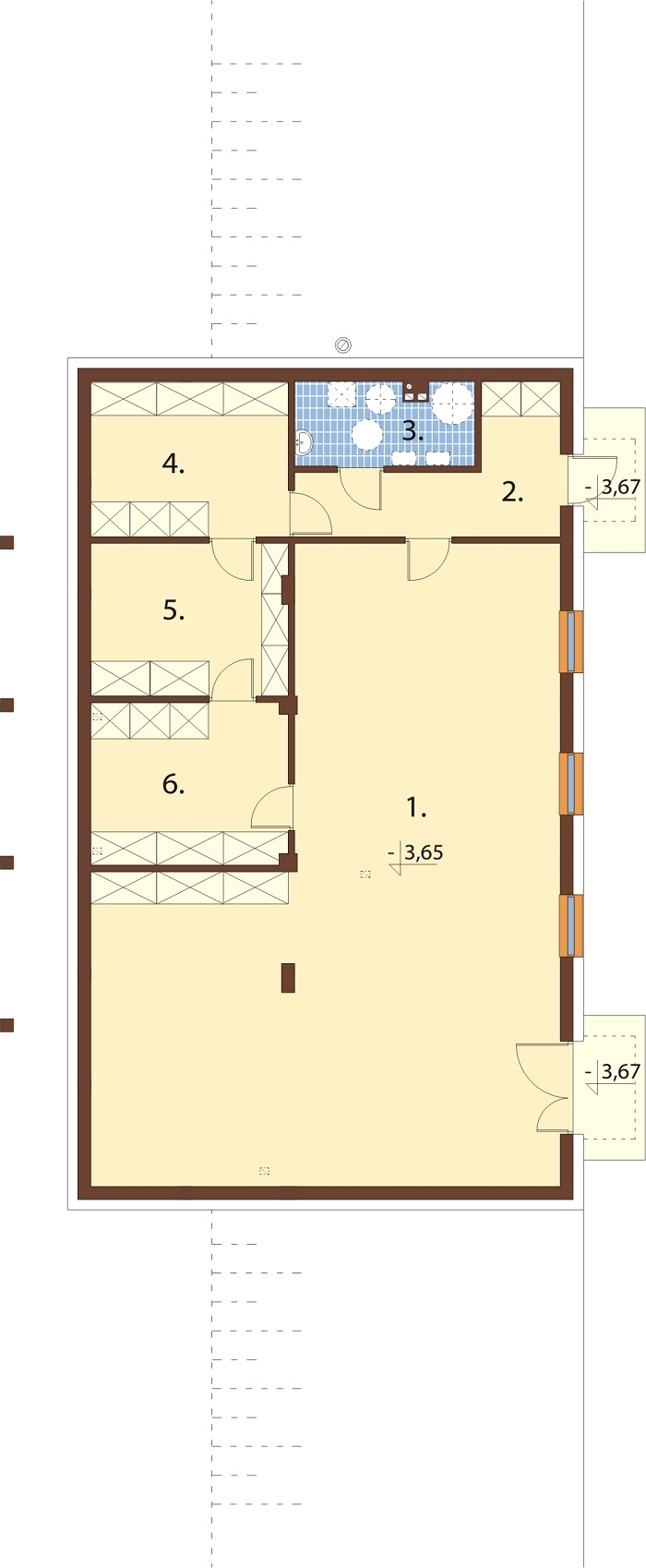

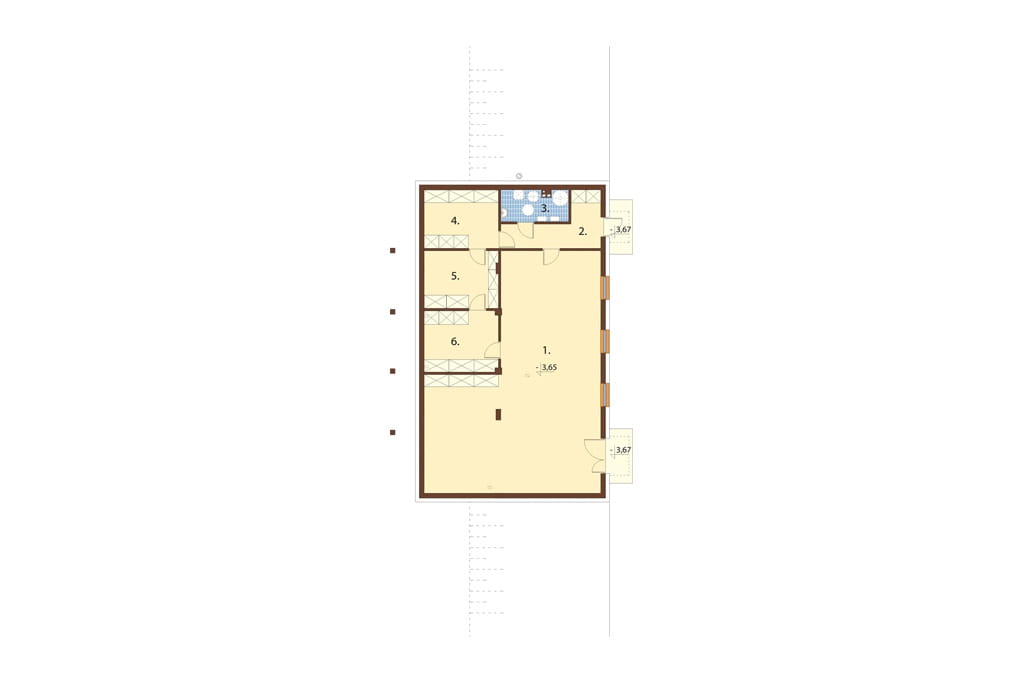

Rzut piwnicy



Projekt LK-152 u - rzut

Piwnica: 135,30 m2


1. Piwnica / pom. do adaptacji 87,23 m2
2. Pomieszczenie gospodarcze 8,80 m2
3. Kotłownia gazowa 5,33 m2
4. Pomieszczenie gospodarcze 11,27 m2
5. Pomieszczenie gospodarcze 11,0 m2
6. Pomieszczenie gospodarcze 11,67 m2

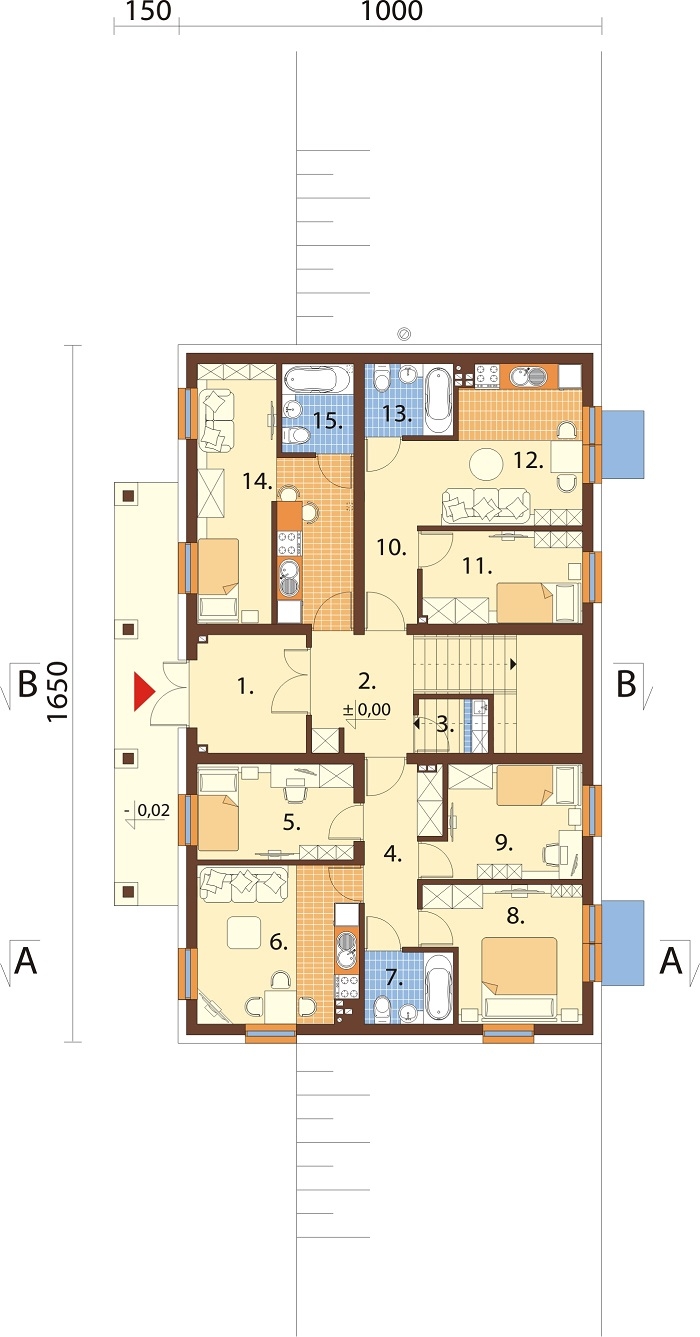

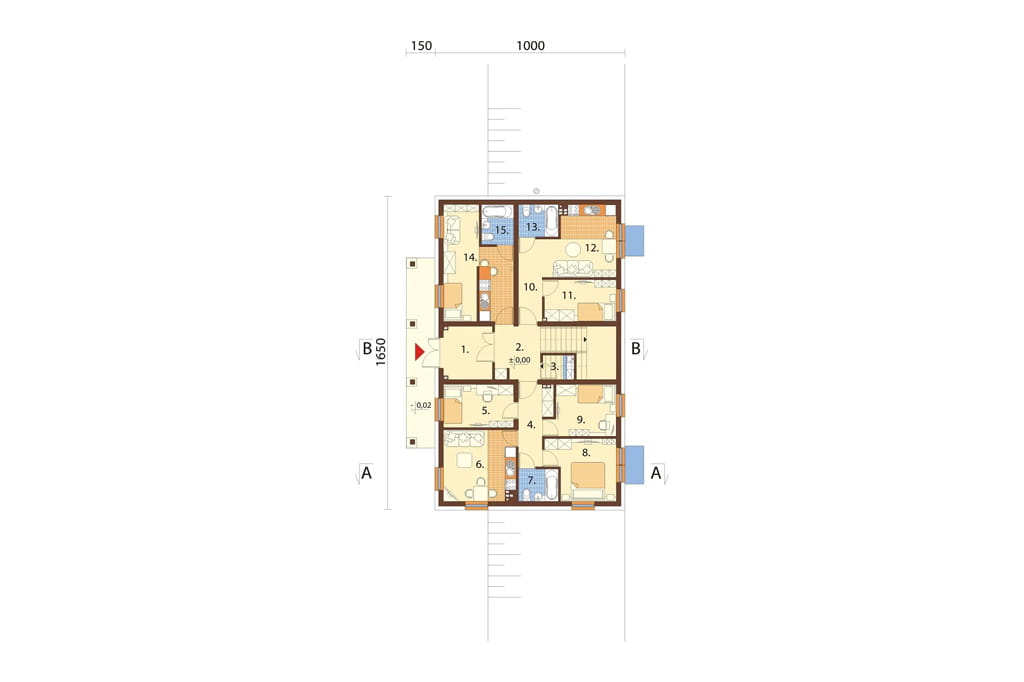

Rzut parteru



Projekt LK-152 u - rzut

Parter: 117,64 m2


1. Wiatrołap 7,01 m2
2. Klatka schodowa 6,54 m2
3. Pom. porządkowe 1,99 m2


Lokal 1 (mieszkanie właściciela): 51,0 m2


4. Korytarz 6,09 m2
5. Pokój 8,16 m2
6. Pokój + aneks kuchenny 13,74 m2
7. Łazienka 3,41 m2
8. Pokój 10,64 m2
9. Pokój 8,96 m2

Apartament na wynajem 1: 29,37 m2


10. Korytarz 2,80 m2
11. Pokój 8,05 m2
12. Pokój + aneks kuchenny 15,11 m2
13. Łazienka 3,41 m2


Apartament na wynajem 2: 21,73 m2


14. Pokój + aneks kuchenny 18,32 m2
15. Łazienka 3,41 m2

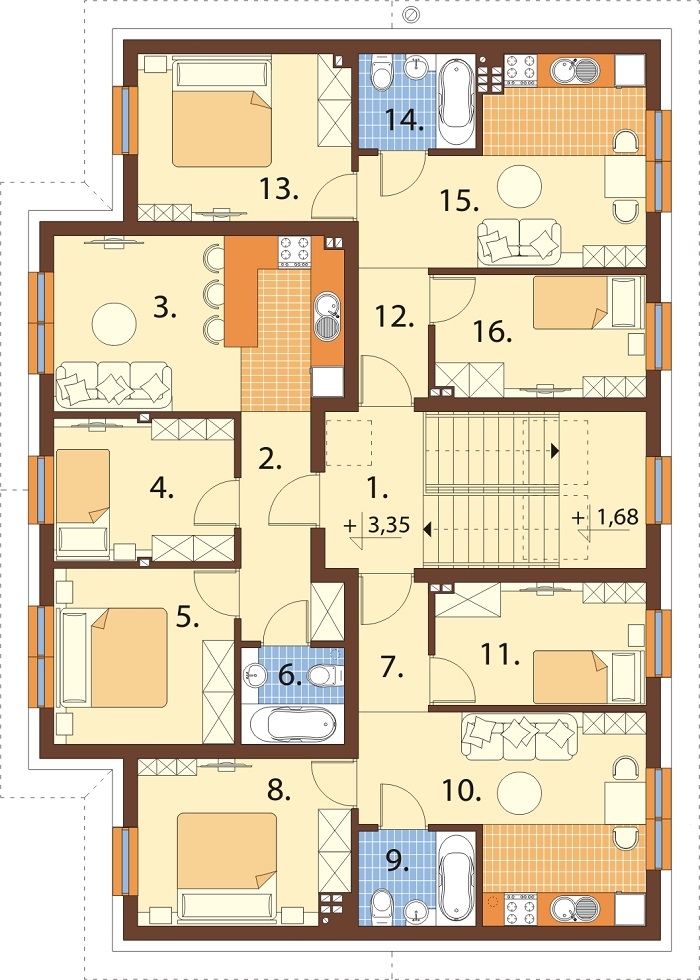

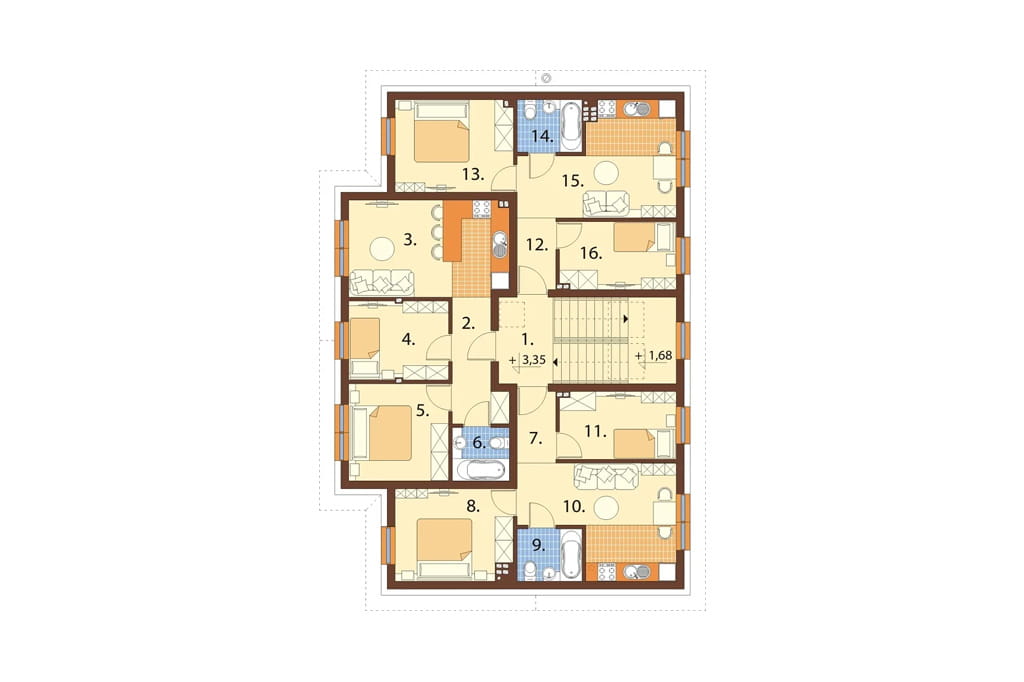

Rzut I piętra



Projekt LK-152 u - rzut

Piętro: 139,20 m2


1. Klatka schodowa 15,75 m2


Apartament na wynajem 342,45 m2


2. Korytarz 5,56 m2
3. Pokój + aneks kuchenny 15,89 m2
4. Pokój 8,03 m2
5. Pokój 9,92 m2
6. Łazienka 3,05 m2


Apartament na wynajem 440,45 m2


7. Korytarz 2,80 m2
8. Pokój 10,86 m2
9. Łazienka 3,42 m2
10. Pokój + aneks kuchenny 15,30 m2
11. Pokój 8,07 m2


Apartament na wynajem 540,55 m2


12. Korytarz 2,80 m2
13. Pokój 11,21 m2
14. Łazienka 3,42 m2
15. Pokój + aneks kuchenny 15,05 m2
16. Pokój 8,07 m2

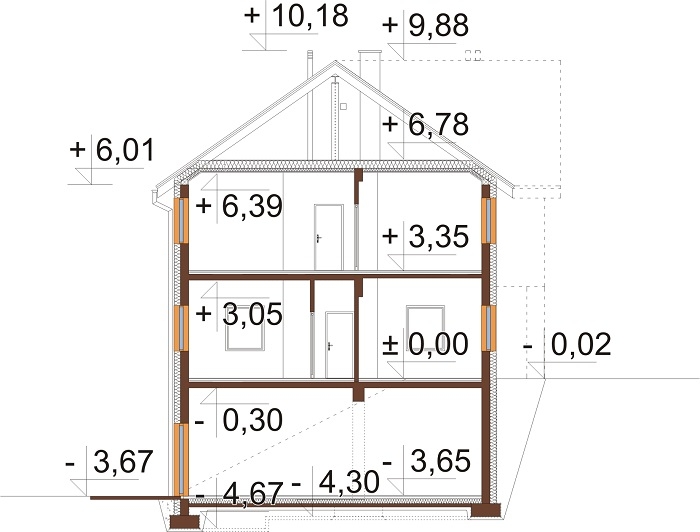

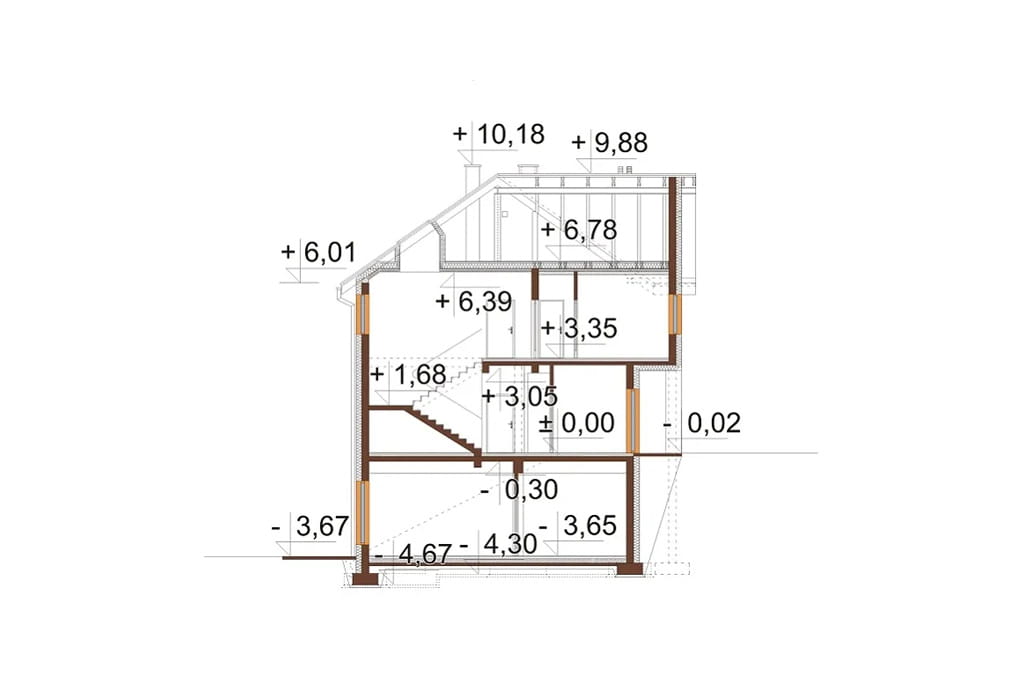

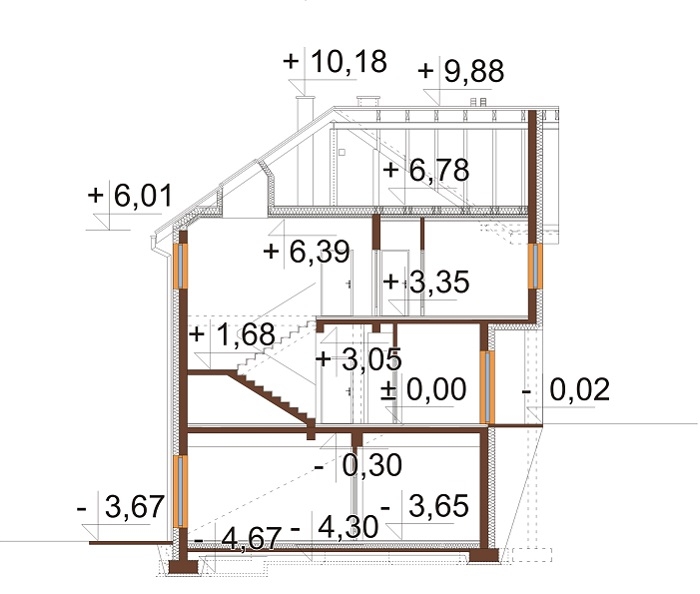

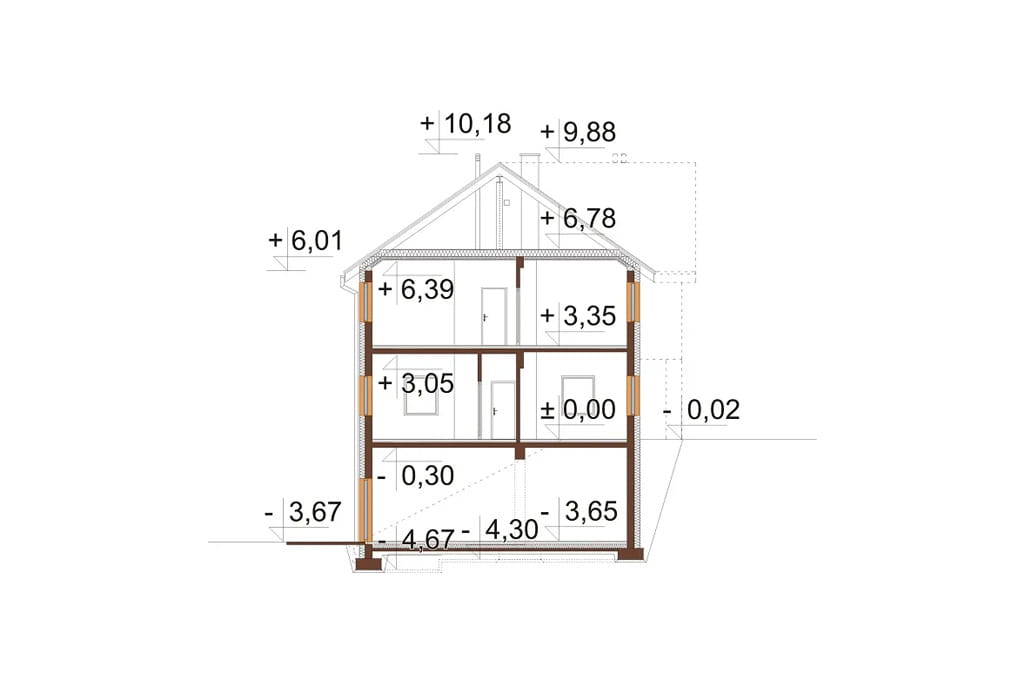

Przekrój



Projekt LK-152 u - przekrój Projekt LK-152 u - przekrój
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku usługowo - mieszkalnego LK-152.

Budynek piętrowy, podpiwniczony, bez garażu.
Obiekt pełniący funkcję usługowo - mieszkalną.
W obiekcie przewiduje się krótko i długoterminowe zakwaterowanie osób w apartamenach. Dodatkowo zaprojektowano mieszkanie właściciela na parterze.
W budynku zakłada się montaż i instalację recepcji automatycznej.


Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 20 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 35 °
Ogrzewanie: pompa ciepła, kocioł gazowy
Wentylacja: grawitacyjna
Pokrycie dachu: dachówka ceramiczna
Powierzchnia dachu: 273,05 m2
Program:
Piwnica: pomieszczenie magazynowo gospodarcze przeznaczone do późniejszej adaptacji, kotłownia gazowa, 4 pomieszczenia gospodarcze
Parter: wiatrołap, klatka schodowa, pomieszczenie porządkowe, lokal mieszkalny właściciela obiektu (korytarz, pokój z aneksem kuchennym, łazienka, 3 pokoje), apartament na wynajem 1 (korytarz, pokój z aneksem kuchennym, łazienka, pokój), apartament na wynajem 2 (pokój z aneksem kuchennym, łazienka)
Piętro: klatka schodowa, apartament na wynajem 3 (korytarz, pokój z aneksem kuchennym, łazienka, 2 pokoje), apartament na wynajem 4 (korytarz, pokój z aneksem kuchennym, łazienka, 2 pokoje), apartament na wynajem 5 (korytarz, pokój z aneksem kuchennym, łazienka, 2 pokoje)



W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 6,48 kWp, która zasila pompę ciepła do co i cwu oraz generuje prąd na potrzeby funkcjonowania gospodarstwa domowego.



ZOBACZ PODOBNE PROJEKTY:

LK-61

LK-61C

LK-61D

Powierzchnia zabudowy: 180.00 m²
Powierzchnia użytkowa: 392.14 m²
Kubatura: 2122.25 m³
Szerokość działki: 18.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 3
Liczba pomieszczeń: 37
Kąt nachylenia dachu: 35°
Ilość pokoi: 11
Pokój na parterze: Tak
Wysokość budynku: 9,90 m
Rodzaj ogrzewania: pompa ciepła. kocioł gazowy
Wskaźnik energii pierwotnej: 22,97 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: podpiwniczony
Poddasze: piętro
Typ: mieszkalne z funkcją usługowo-handlową, handlowo-usługowe, piętrowe, komercyjne, projekt budynku handlowo-usługowego, projekt budynku usługowego, wielorodzinne, budynek wielorodzinny, projekt budynku wielorodzinnego, projekty budynków wielorodzinnych, z fotowoltaiką
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU

2 800 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny
  • projekt konstrukcyjny
  • projekt wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o, kotłownia gazowa z pompą ciepła)
  • projekt wewnętrznej instalacji elektrycznej oraz instalacji odgromowej i fotowoltaicznej
  • zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie


Projekt dostępny w terminie 10 dni roboczych.

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
