Budynek usługowo - mieszkalny
Kod: K-152
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

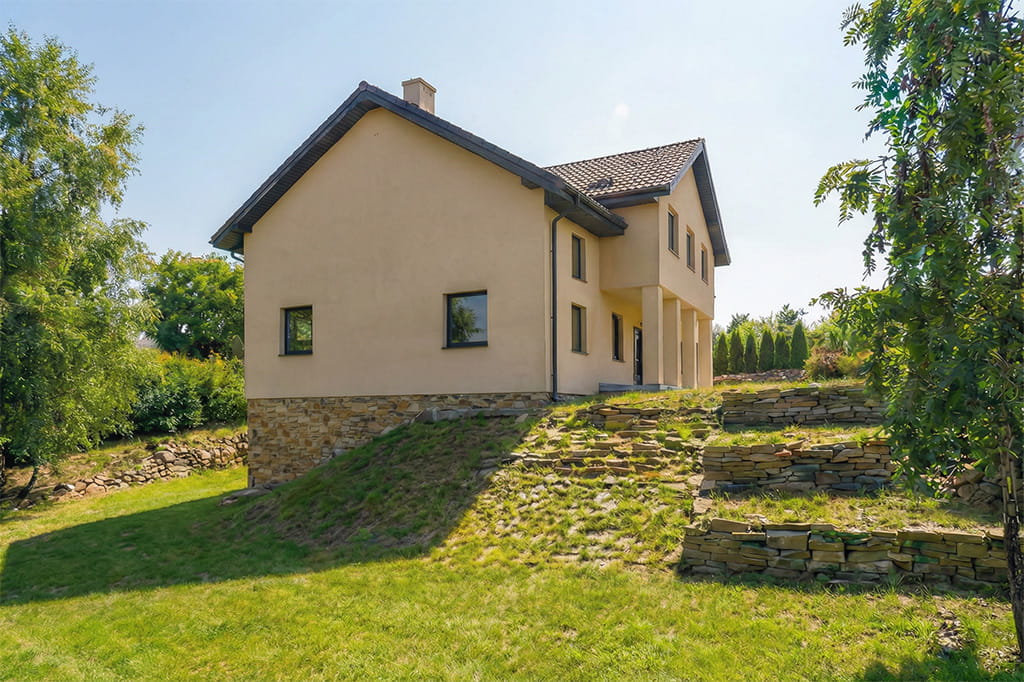

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 392,14 m2. Budynek piętrowy, podpiwniczony, bez garażu. Obiekt pełniący funkcję usługowo - mieszkalną. W obiekcie przewiduje się krótko i długoterminowe zakwaterowanie osób w apartamenach. Dodatkowo zaprojektowano mieszkanie właściciela na parterze. W budynku zakłada się montaż i instalację recepcji automatycznej.

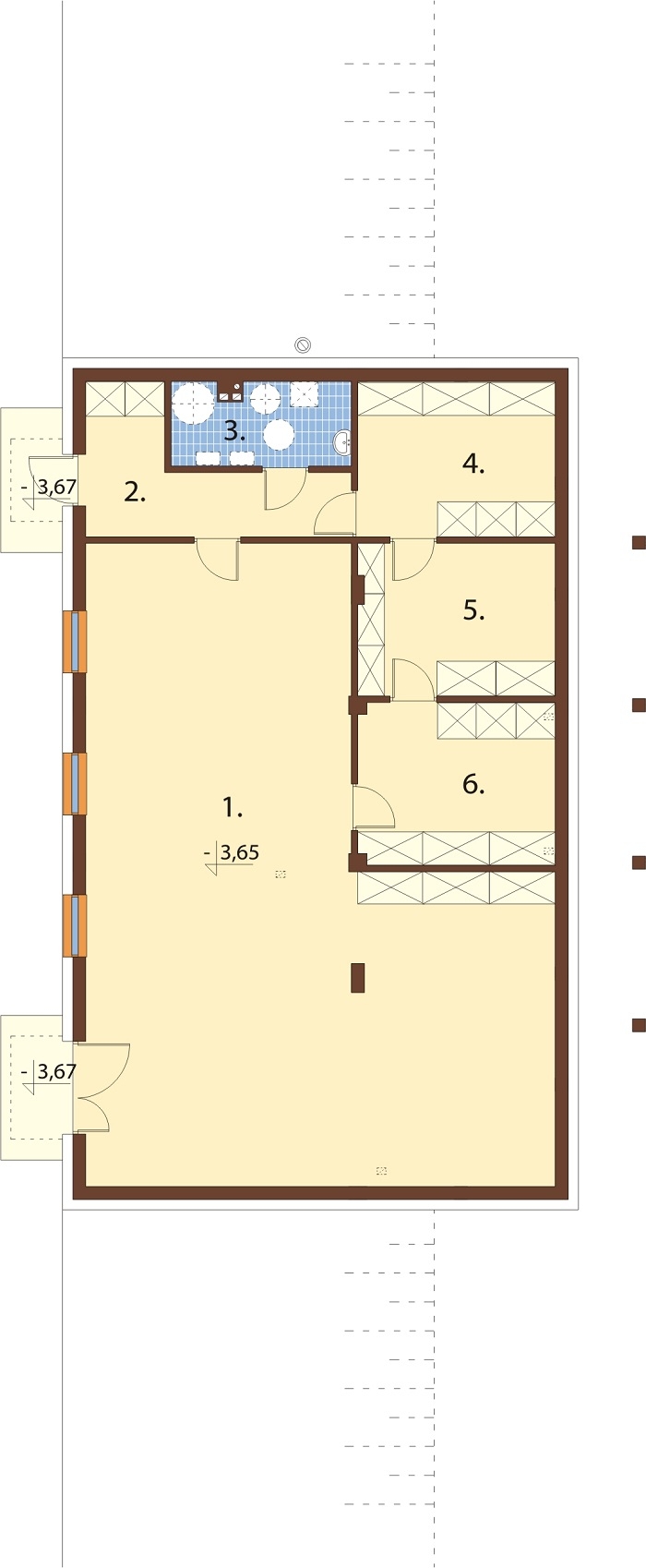

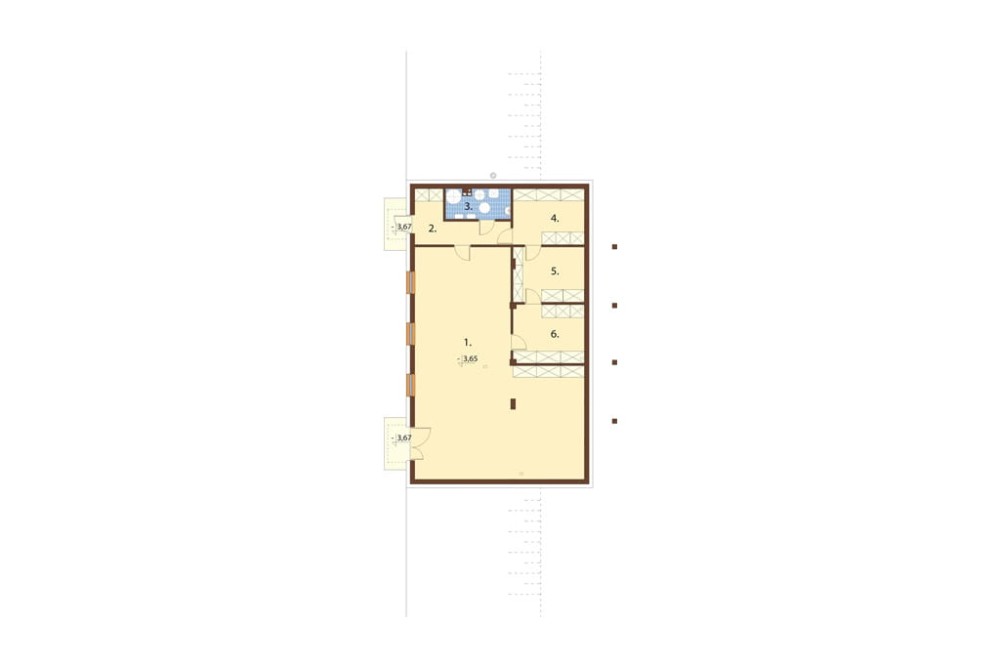

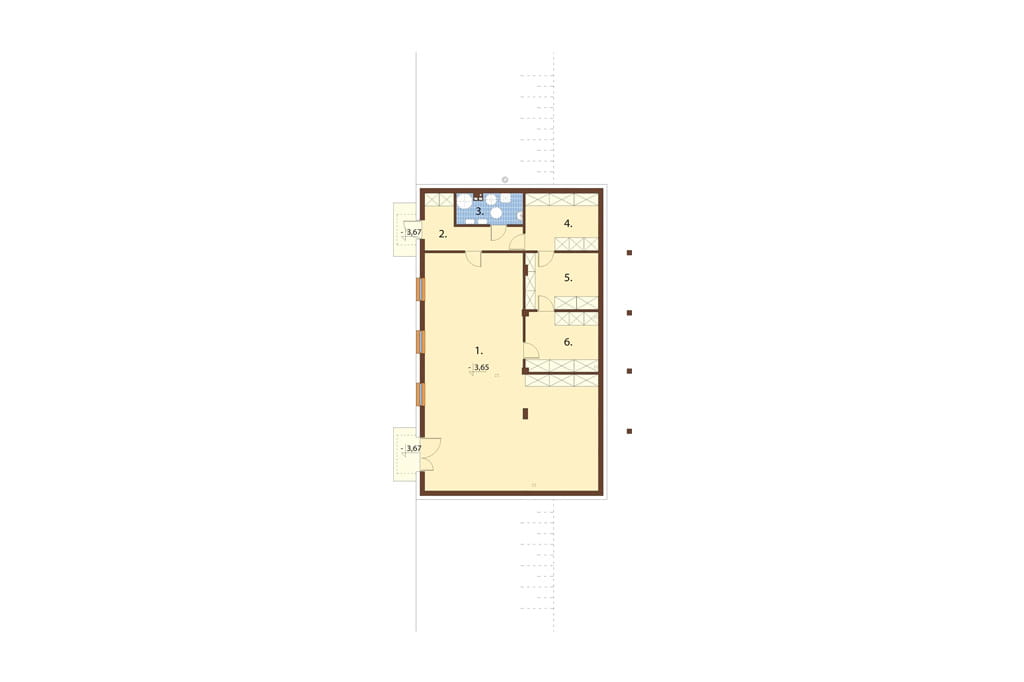

Rzut piwnicy
Piwnica: 135,30 m2
1. Piwnica / pom. do adaptacji 87,23 m2
2. Pomieszczenie gospodarcze 8,80 m2
3. Kotłownia gazowa 5,33 m2
4. Pomieszczenie gospodarcze 11,27 m2
5. Pomieszczenie gospodarcze 11,0 m2
6. Pomieszczenie gospodarcze 11,67 m2

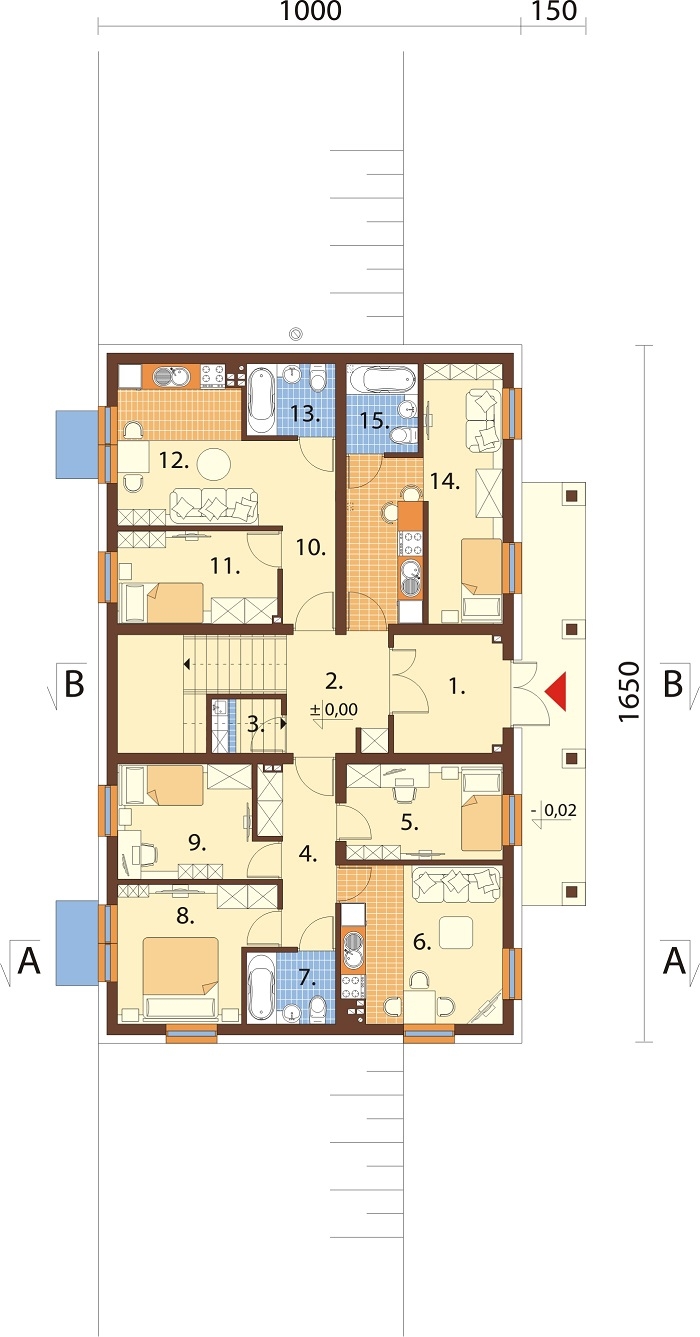

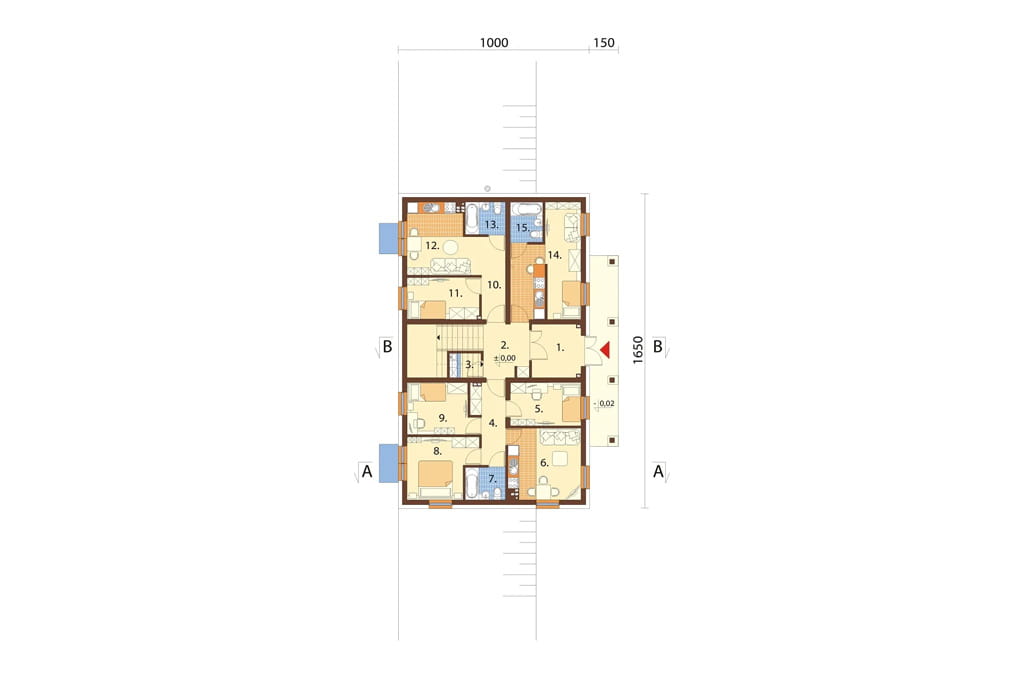

Rzut parteru
Parter: 117,64 m2
1. Wiatrołap 7,01 m2
2. Klatka schodowa 6,54 m2
3. Pomieszczenie porządkowe 1,99 m2
Lokal 1 (mieszkanie właściciela): 51,0 m2
4. Korytarz 6,09 m2
5. Pokój 8,16 m2
6. Pokój + aneks kuchenny 13,74 m2
7. Łazienka 3,41 m2
8. Pokój 10,64 m2
9. Pokój 8,96 m2
Apartament na wynajem 1: 29,37 m2
10. Korytarz 2,80 m2
11. Pokój 8,05 m2
12. Pokój + aneks kuchenny 15,11 m2
13. Łazienka 3,41 m2
Apartament na wynajem 2: 21,73 m2
14. Pokój + aneks kuchenny 18,32 m2
15. Łazienka 3,41 m2

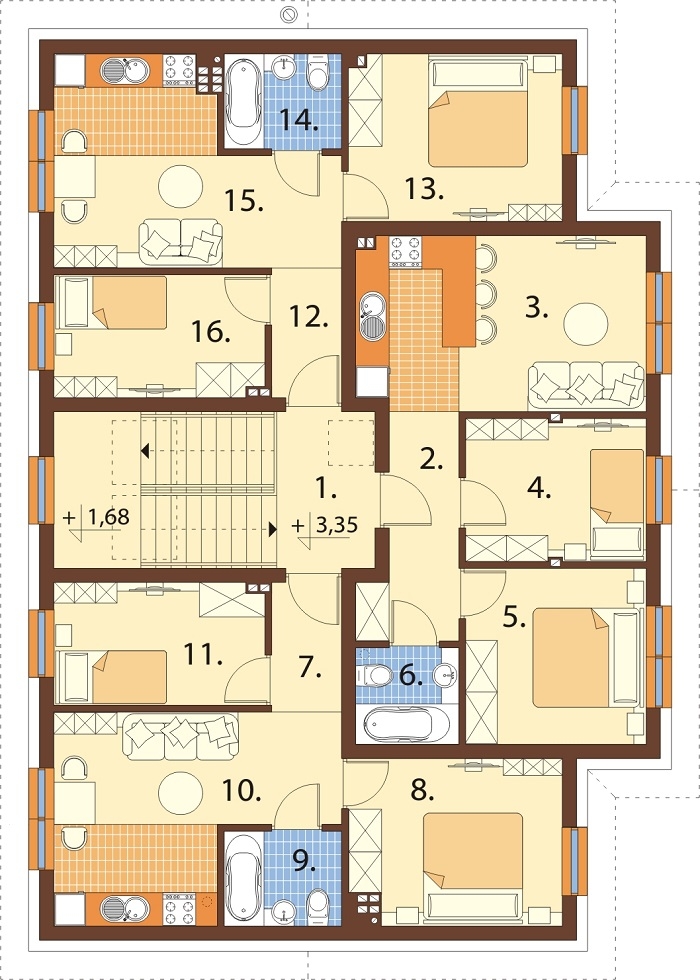

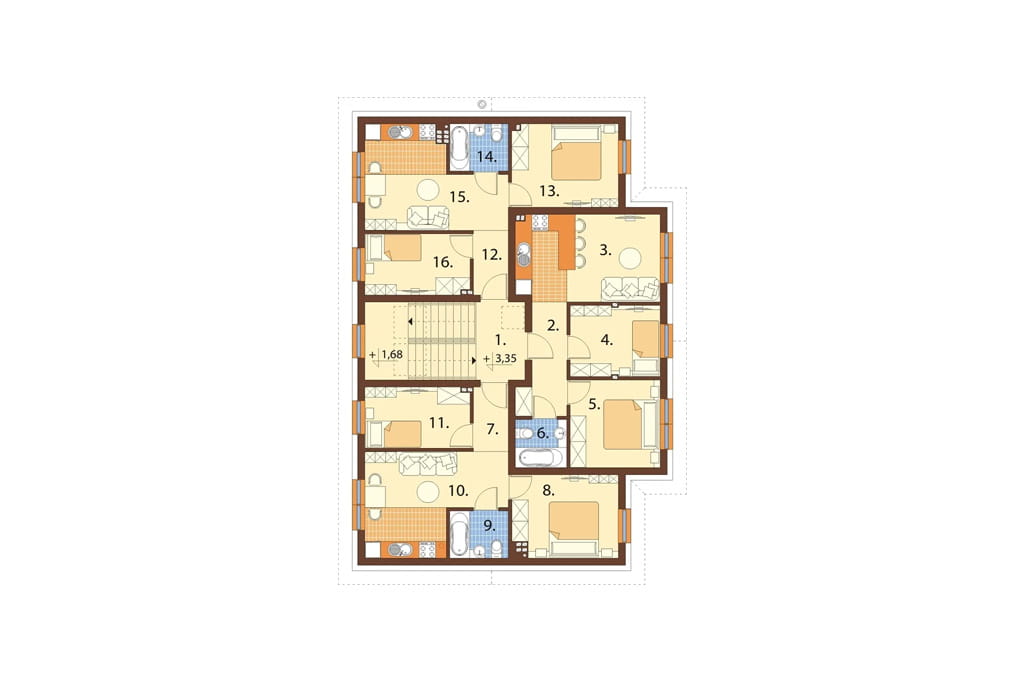

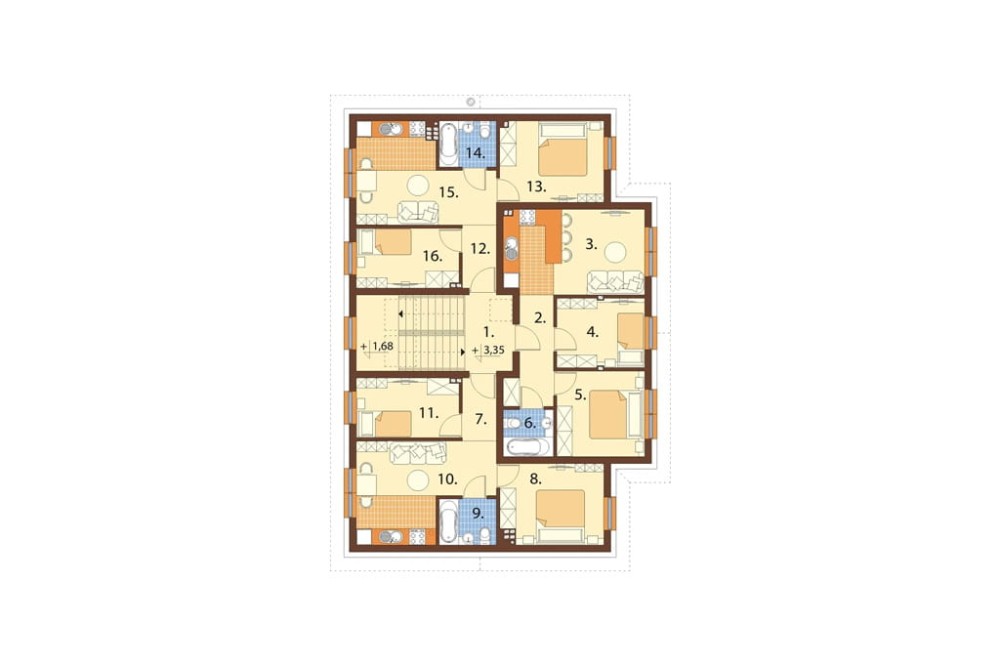

Rzut piętra
Piętro: 139,20 m2
1. Klatka schodowa 15,75 m2
Apartament na wynajem 3: 42,45 m2
2. Korytarz 5,56 m2
3. Pokój + aneks kuchenny 15,89 m2
4. Pokój 8,03 m2
5. Pokój 9,92 m2
6. Łazienka 3,05 m2
Apartament na wynajem 4: 40,45 m2
7. Korytarz 2,80 m2
8. Pokój 10,86 m2
9. Łazienka 3,42 m2
10. Pokój + aneks kuchenny 15,30 m2
11. Pokój 8,07 m2
Apartament na wynajem 5: 40,55 m2
12. Korytarz 2,80 m2
13. Pokój 11,21 m2
14. Łazienka 3,42 m2
15. Pokój + aneks kuchenny 15,05 m2
16. Pokój 8,07 m2

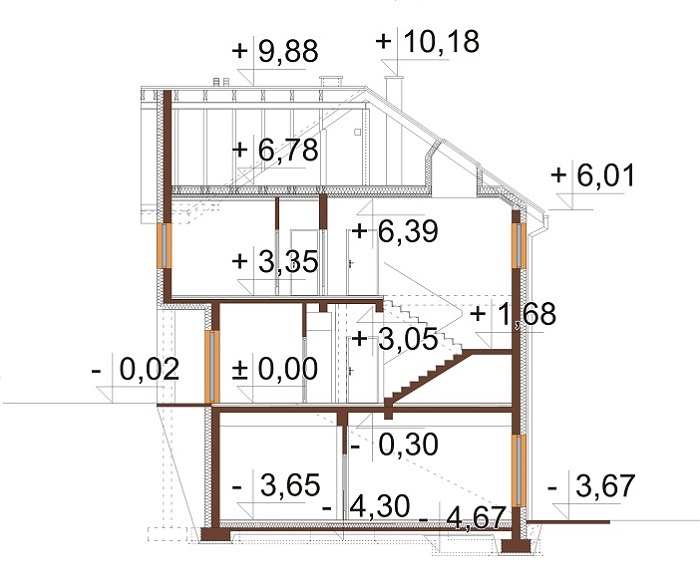

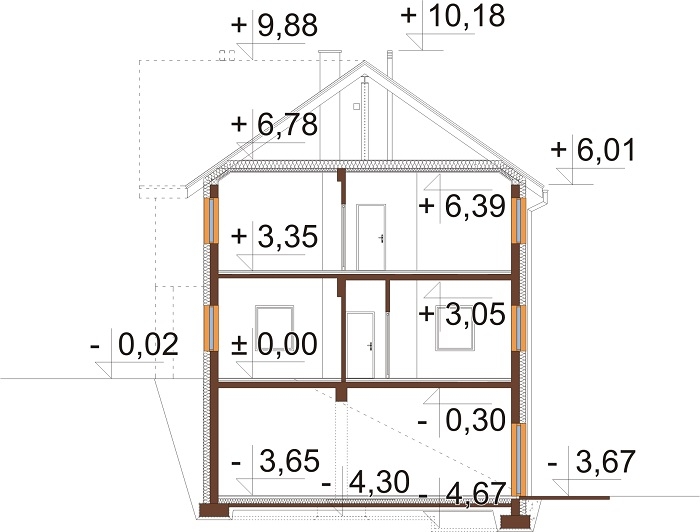

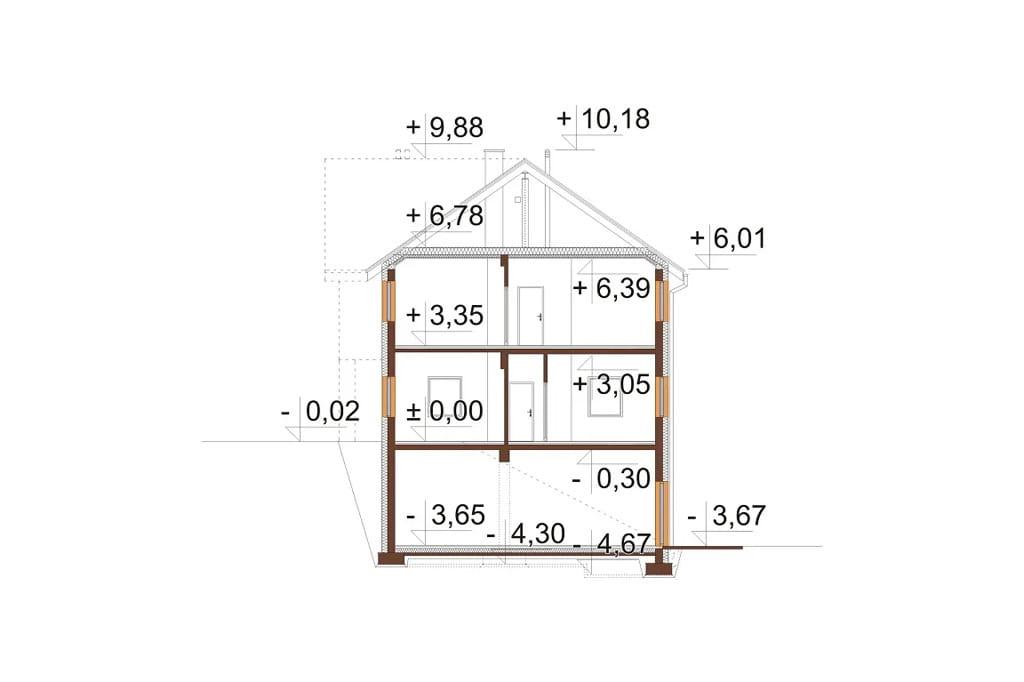

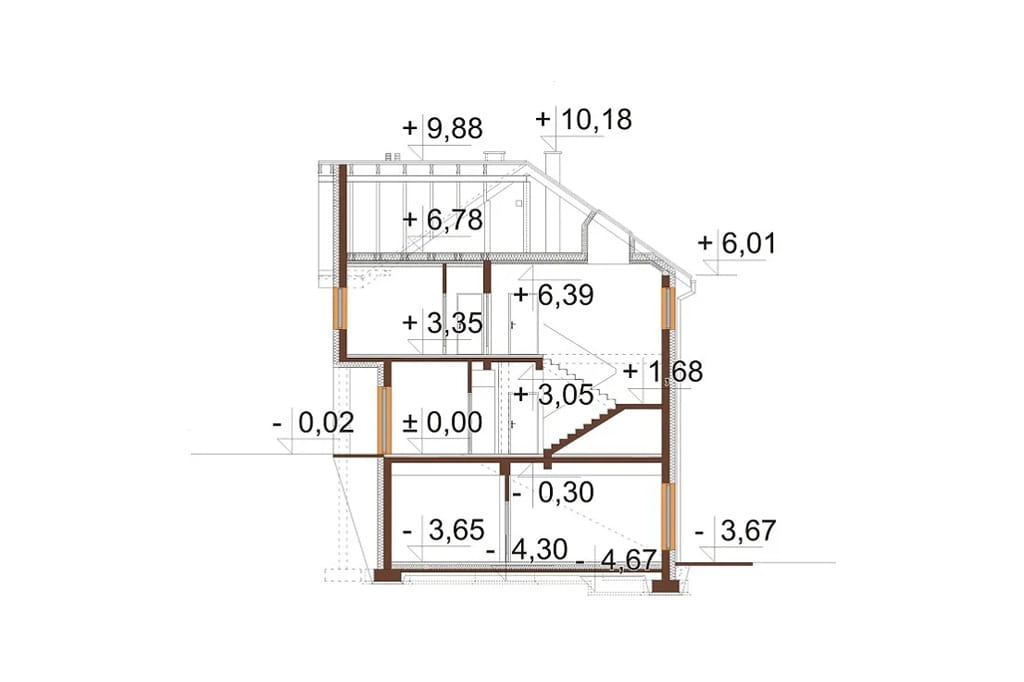

Przekrój
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 20 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 35 °
Ogrzewanie: pompa ciepła, kocioł gazowy
Wentylacja: grawitacyjna
Pokrycie dachu: dachówka ceramiczna
Powierzchnia dachu: 273,05 m2
Program:
Piwnica: pomieszczenie magazynowo gospodarcze przeznaczone do późniejszej adaptacji, kotłownia gazowa, 4 pomieszczenia gospodarcze
Parter: wiatrołap, klatka schodowa, pomieszczenie porządkowe, lokal mieszkalny właściciela obiektu (korytarz, pokój z aneksem kuchennym, łazienka, 3 pokoje), apartament na wynajem 1 (korytarz, pokój z aneksem kuchennym, łazienka, pokój), apartament na wynajem 2 (pokój z aneksem kuchennym, łazienka)
Piętro: klatka schodowa, apartament na wynajem 3 (korytarz, pokój z aneksem kuchennym, łazienka, 2 pokoje), apartament na wynajem 4 (korytarz, pokój z aneksem kuchennym, łazienka, 2 pokoje), apartament na wynajem 5 (korytarz, pokój z aneksem kuchennym, łazienka, 2 pokoje)
W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 6,48 kWp, która zasila pompę ciepła do co i cwu oraz generuje prąd na potrzeby funkcjonowania gospodarstwa domowego.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny
- projekt konstrukcyjny
- projekt wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o, kotłownia gazowa z pompą ciepła)
- projekt wewnętrznej instalacji elektrycznej oraz instalacji odgromowej i fotowoltaicznej
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 250 - 300
- Powierzchnia użytkowa (m²) 300 - 500
- Powierzchnia zabudowy (m²) 150 - 200
- Kąt nachylenia dachu (°) 30 - 35
- Szerokość działki/krótszy bok (m) 16 - 18
- Wysokość budynku (m) 9 - 10
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 256.84
- Powierzchnia użytkowa (m²) 392.14
- Powierzchnia zabudowy (m²) 180.00
- Szerokość budynku/krótszy bok (m) 11.50
- Długość budynku/dłuższy bok (m) 16.50
- Wysokość budynku (m) 9.90
- Szerokość działki/krótszy bok (m) 18.00
- Kąt nachylenia dachu (°) 35
- Rodzaj dachu dwuspadowy
- Piwnica podpiwniczony
- Garaż bez garażu
- Poddasze piętro
- Liczba sypialni na parterze 5
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Układ dachu kalenicowy
- Pokrycie dachu* dachówka ceramiczna
- Kubatura (m³) 2122.25
- Liczba kondygnacji 3
- Rodzaj ogrzewania pompa ciepła
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 22,97
- Instalacja fotowoltaiczna* tak
- Wentylacja* grawitacyjna
- Liczba pomieszczeń 37
- Liczba wszystkich pokoi 11-15
- Liczba łazienek (bez WC) 6 - 10
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne nie
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
