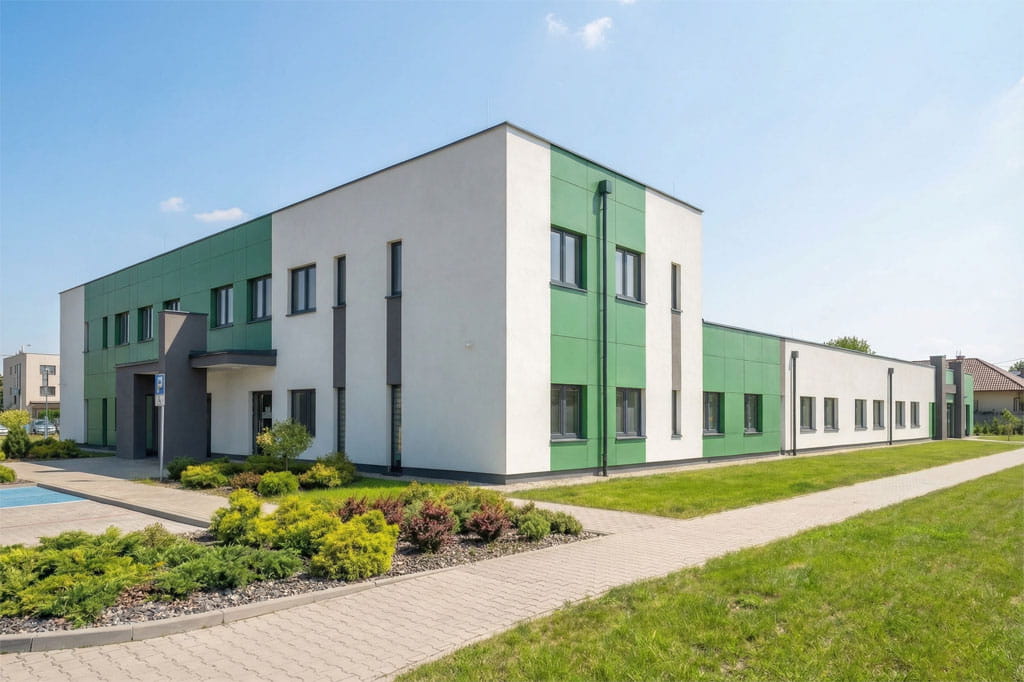

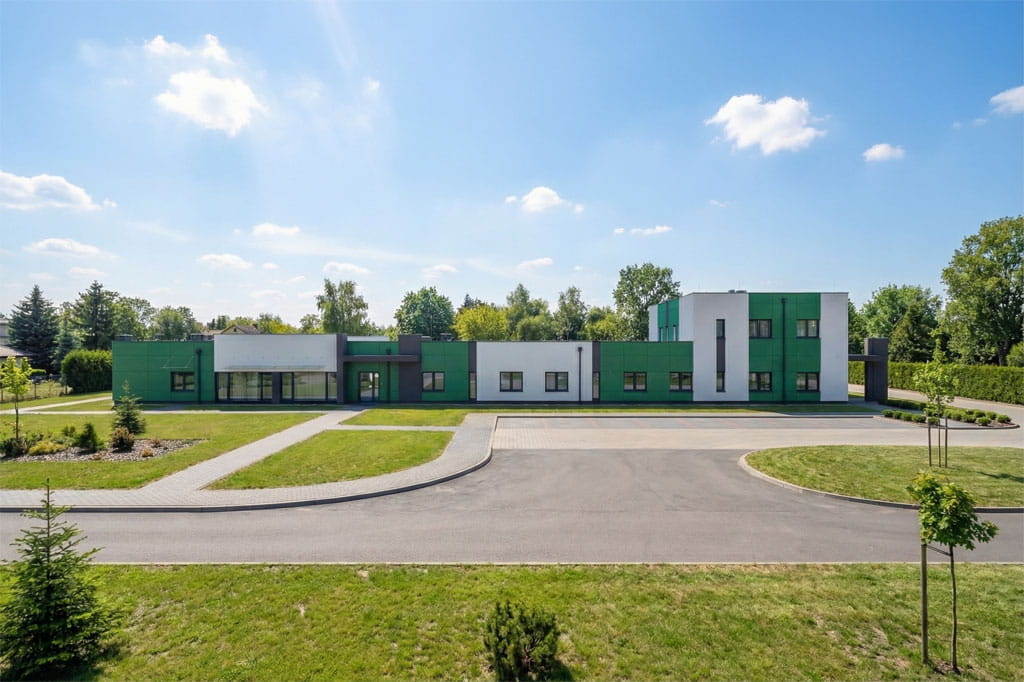

  • Projekt budynku K-155 - wykończenie elewacji

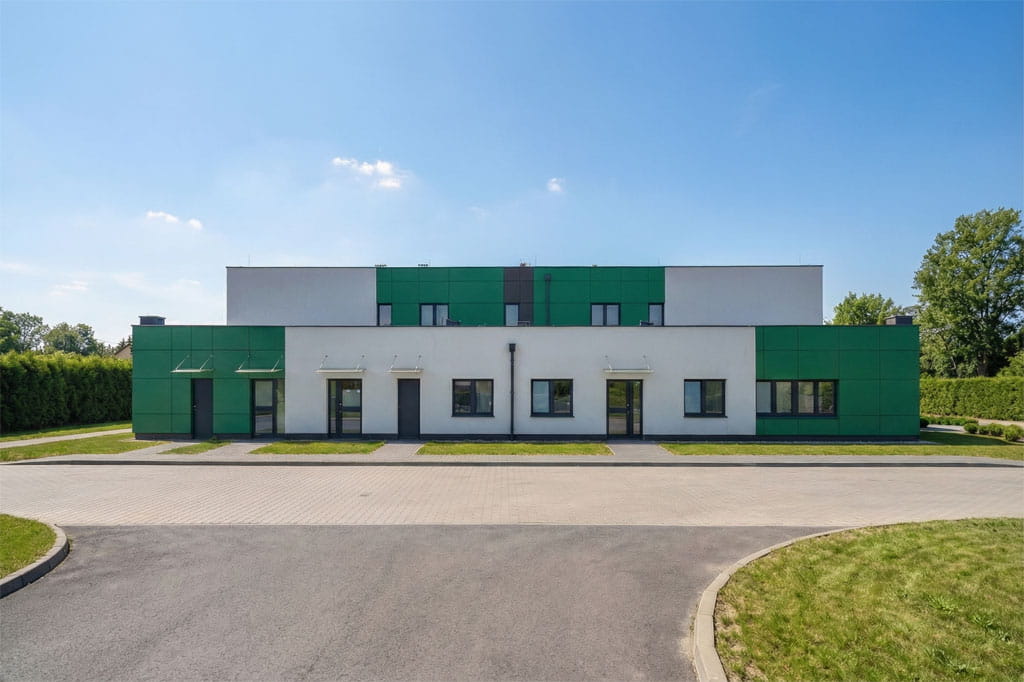

  • Projekt budynku K-155 - wykończenie elewacji

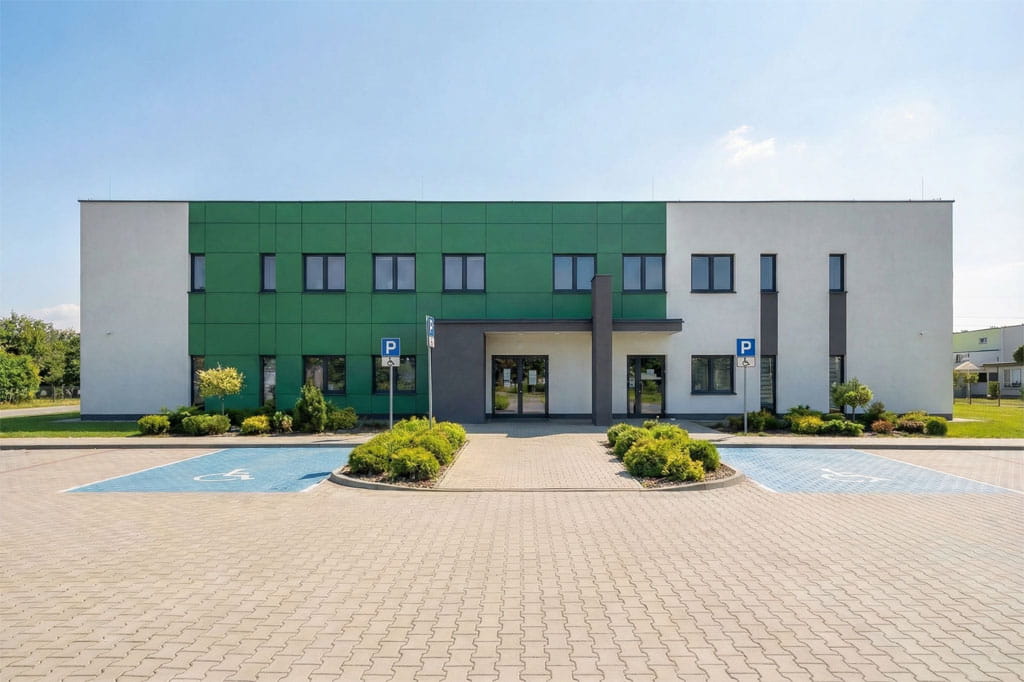

  • Projekt budynku K-155 - wykończenie elewacji
  • Projekt budynku K-155 - wykończenie elewacji
  • Projekt budynku K-155 - rzut parteru
  • Projekt budynku K-155 - rzut piętra
  • Projekt budynku K-155 - przekrój A-A
  • Projekt budynku K-155 - przekrój B-B
  • Projekt budynku K-155 - przekrój C-C

Ośrodek rehabilitacyjny z częścią hotelową

17 150,00 zł
Tak niską cenę gwarantujemy do 20 grudnia 2025

Projekt architektoniczny i techniczny W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >>
Parametry projektu Parametry projektu zobacz >>
Czas przygotowania Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia
Projekt w wersji elektronicznej Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >>
Odbicie lustrzane Odbicie lustrzane projektu zobacz >>
Koszty budowy Koszty budowy zobacz >>
Forum Forum dotyczące tego projektu zobacz >>

Przejdź do opisu projektu i spaceru 3D
Zmiany w projekcie Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >>
Adaptacja Adaptacja i pozwolenie na budowę zobacz >>
Masz pytanie Jeśli masz pytanie napisz >>
Napisz jeśli masz pytanie

Prezentacja projektu

Opis projektu

Opis projektu

Powierzchnia użytkowa: 1897,48 m2. Projekt budynku usługowego pełniącego funkcję ośrodka rehabilitacyjnego z częścią hotelową K-155. Budynek częściowo dwukondygnacyjny, niepodpiwniczony i bez garażu. Obiekt jest przystosowany dla osób niepełnosprawnych. Na parterze może maksymalnie przebywać do 100 osób, na piętrze do 50 osób.

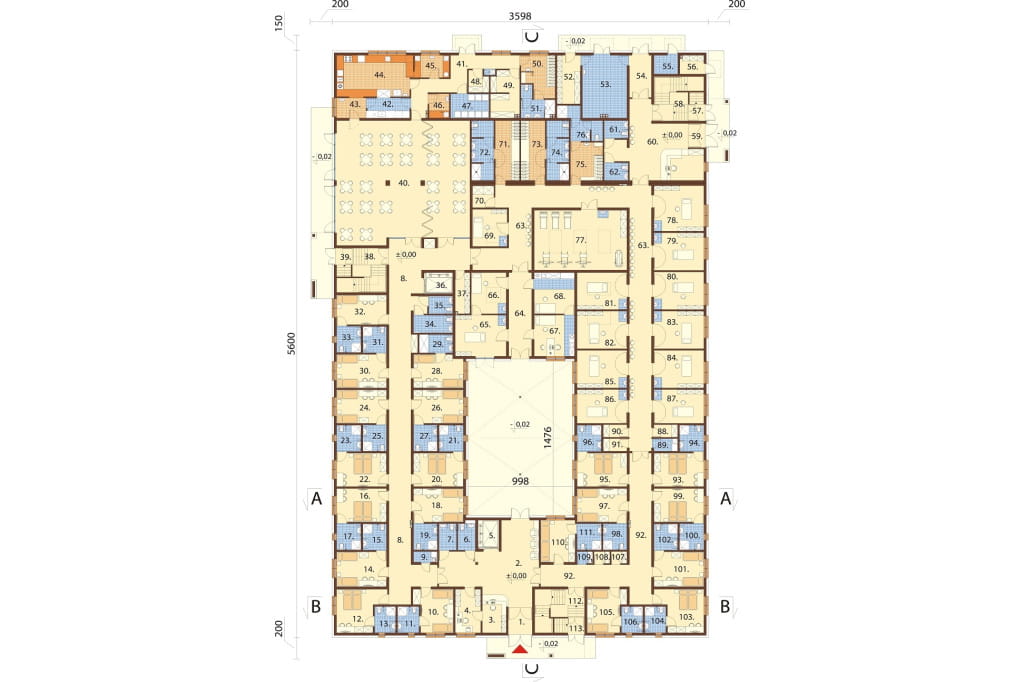

Rzut parteru

Rzut parteru

Rzut parteru
Powiększ rzut

Parter: 1567,88 m2
1. Wiatrołap 5,19 m2
2. Hol + poczekalnia 48,69 m2
3. Recepcja 8,21 m2
4. Zaplecze recepcji 9,88 m2
5. Szyb windy 5,49 m2
6. WC męskie / dla niepełnosprawnych 4,41 m2
7. WC damskie / dla niepełnosprawnych 4,11 m2
8. Korytarz 99,06 m2
9. Pralnia podręczna 2,19 m2
10. Pokój 2-osobowy 13,78 m2
11. Łazienka 4,97 m2
12. Pokój 2-osobowy 16,14 m2
13. Łazienka 4,87 m2
14. Pokój 2-osobowy 15,56 m2
15. Łazienka 5,49 m2
16. Pokój 2-osobowy 14,94 m2
17. Łazienka 5,64 m2
18. Pokój 2-osobowy 14,94 m2
19. Łazienka 5,53 m2
20. Pokój 2-osobowy 14,94 m2
21. Łazienka 5,64 m2
22. Pokój 2-osobowy 14,94 m2
23. Łazienka 5,64 m2
24. Pokój 2-osobowy 14,94 m2
25. Łazienka 5,49 m2
26. Pokój 2-osobowy 14,94 m2
27. Łazienka 5,49 m2
28. Pokój 2-osobowy 14,51 m2
29. Łazienka 5,41 m2
30. Pokój 2-osobowy 14,94 m2
31. Łazienka 5,49 m2
32. Pokój 1-osobowy 13,19 m2
33. Łazienka 5,64 m2
34. WC męskie / dla niepełnosprawnych 6,09 m2
35. WC damskie / dla niepełnospr. 3,74 m2
36. Szyb windy 5,49 m2
37. Pomieszczenie gospodarcze 5,25 m2
38. Klatka schodowa 15,57 m2
39. Wiatrołap 3,61 m2
40. Jadalnia / świetlica 144,54 m2
41. Korytarz 20,99 m2
42. Zmywalnia naczyń 7,53 m2
43. Rozdzielnia kelnerska 5,22 m2
44. Kuchnia 27,92 m2
45. Przygotowalnia warzyw / jaj 6,86 m2
46. Przygotowalnia mięsa 4,32 m2
47. Pomieszczenie chłodziarek 8,31 m2
48. Magazyn 3,69 m2
49. Magazyn 11,68 m2
50. Szatnia personelu kuchni 11,41 m2
51. Łazienka 6,76 m2
52. Pomieszczenie gospodarcze 10,14 m2
53. Węzeł cieplny 24,87 m2
54. Korytarz 8,22 m2
55. Pomieszczenie techniczne sanitarne 3,95 m2
56. Pomieszczenie techniczne elektr. 3,86 m2
57. Wiatrołap 3,61 m2
58. Klatka schodowa 15,57 m2
59. Wiatrołap 3,07 m2
60. Hol + poczekalnia + recepcja 44,60 m2
61. WC męskie / dla niepełnosprawnych 3,74 m2
62. WC damskie / dla niepełnospr. 3,74 m2
63. Korytarz 98,54 m2
64. Przedsionek 17,17 m2
65. Gabinet rehabilitacyjny 18,81 m2
66. Gabinet rehabilitacyjny 12,87 m2
67. Gabinet lekarski 14,84 m2
68. Gabinet zabiegowy 14,84 m2
69. Gabinet rehabilitacyjny 11,50 m2
70. Schowek na sprzęt rehabilitacyjny 4,15 m2
71. Szatnia pacjentów męska 12,99 m2
72. Łazienka 11,57 m2
73. Szatnia pacjentów damska 12,99 m2
74. Łazienka 11,57 m2
75. Szatnia personelu rehabilitacji 10,98 m2
76. Łazienka 8,49 m2
77. Gabinet rehabilitacyjny 50,03 m2
78. Gabinet rehabilitacyjny 20,35 m2
79. Gabinet rehabilitacyjny 16,79 m2
80. Gabinet rehabilitacyjny 16,79 m2
81. Gabinet rehabilitacyjny 16,50 m2
82. Gabinet rehabilitacyjny 16,79 m2
83. Gabinet rehabilitacyjny 16,79 m2
84. Gabinet rehabilitacyjny 16,79 m2
85. Gabinet rehabilitacyjny 16,79 m2
86. Gabinet rehabilitacyjny 15,08 m2
87. Gabinet rehabilitacyjny 15,08 m2
88. Schowek na sprzęt rehabilitacyjny 2,60 m2
89. Pomieszczenie porządkowe 2,60 m2
90. Schowek na bieliznę czystą 2,60 m2
91. Schowek na bieliznę brudną 2,60 m2
92. Korytarz 47,19 m2
93. Pokój 2-osobowy 14,94 m2
94. Łazienka 5,64 m2
95. Pokój 2-osobowy 14,94 m2
96. Łazienka 5,64 m2
97. Pokój 2-osobowy 14,94 m2
98. Łazienka 5,64 m2
99. Pokój 2-osobowy 14,94 m2
100. Łazienka 5,64 m2
101. Pokój 2-osobowy 15,56 m2
102. Łazienka 5,49 m2
103. Pokój 2-osobowy 16,01 m2
104. Łazienka 4,87 m2
105. Pokój 2-osobowy 13,70 m2
106. Łazienka 4,97 m2
107. Schowek na bieliznę czystą 1,61 m2
108. Schowek na bieliznę brudną 1,61 m2
109. Pomieszczenie porządkowe 1,61 m2
110. Pokój 2-osobowy 12,94 m2
111. Łazienka 5,68 m2
112. Klatka schodowa 6,36 m2
113. Wiatrołap 3,83 m2

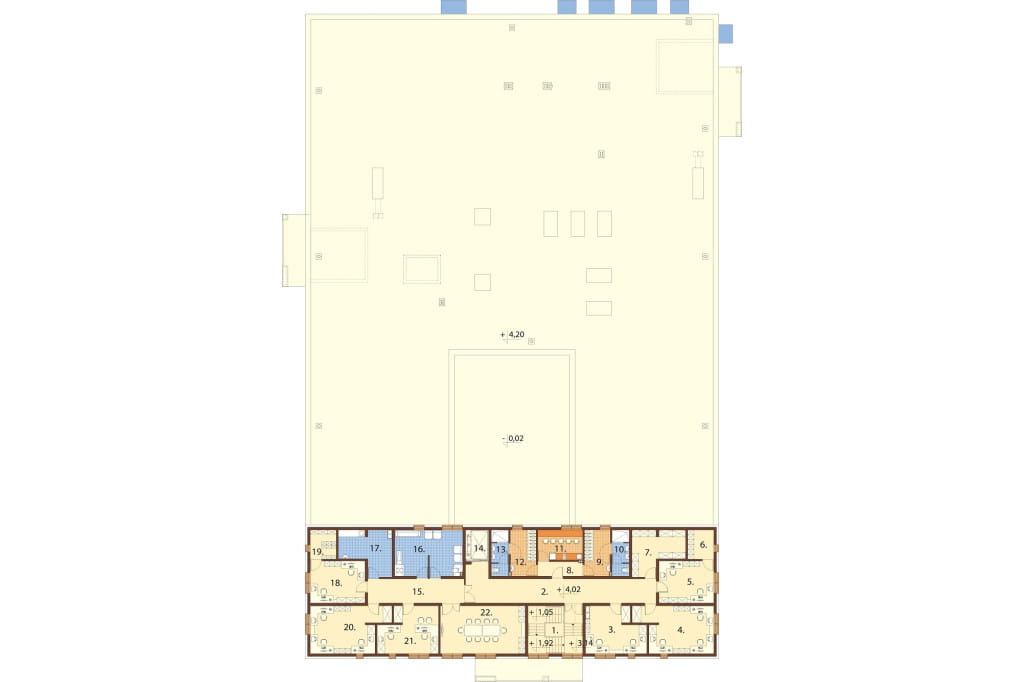

Rzut piętra

Rzut piętra

Rzut piętra
Powiększ rzut

Piętro: 329,60 m2
1. Klatka schodowa 17,26 m2
2. Korytarz 36,54 m2
3. Biuro 18,87 m2
4. Biuro 24,99 m2
5. Biuro 17,12 m2
6. Archiwum 5,56 m2
7. Pomieszczenie gospodarcze 14,53 m2
8. Korytarz 4,63 m2
9. Szatnia personelu 8,73 m2
10. WC + natrysk 5,66 m2
11. Pokój śniadań 9,92 m2
12. Szatnia personelu 8,73 m2
13. WC + natrysk 5,66 m2
14. Szyb windy
15. Korytarz 16,96 m2
16. Pralnia podręczna 22,96 m2
17. Pomieszczenie gospodarcze 14,26 m2
18. Biuro 17,12 m2
19. Archiwum 5,56 m2
20. Biuro 24,99 m2
21. Biuro 19,27 m2
22. Sala konferencyjna 30,28 m2

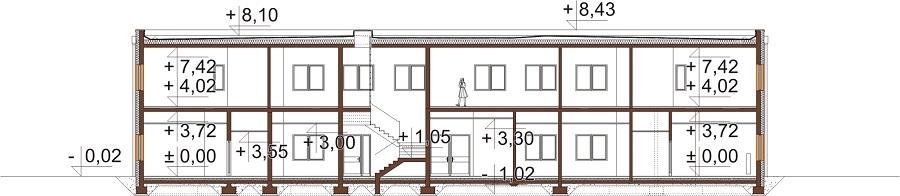

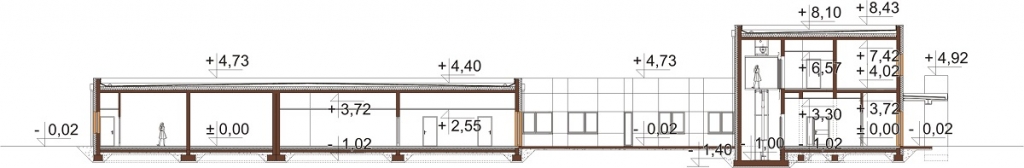

Przekrój

Przekrój

Przekrój

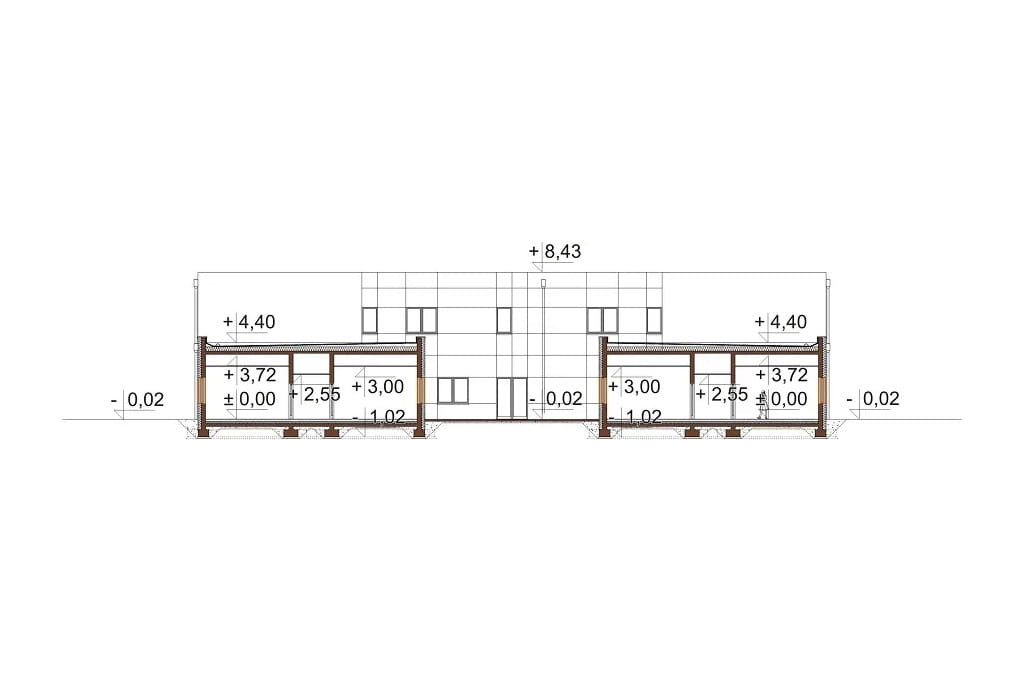

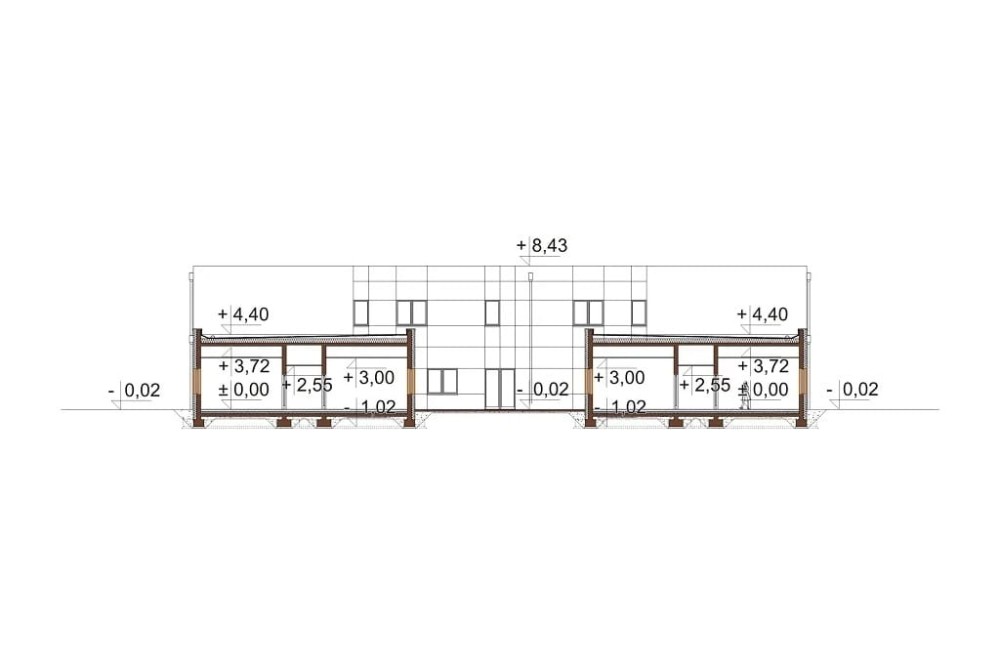

A-A
Przekrój

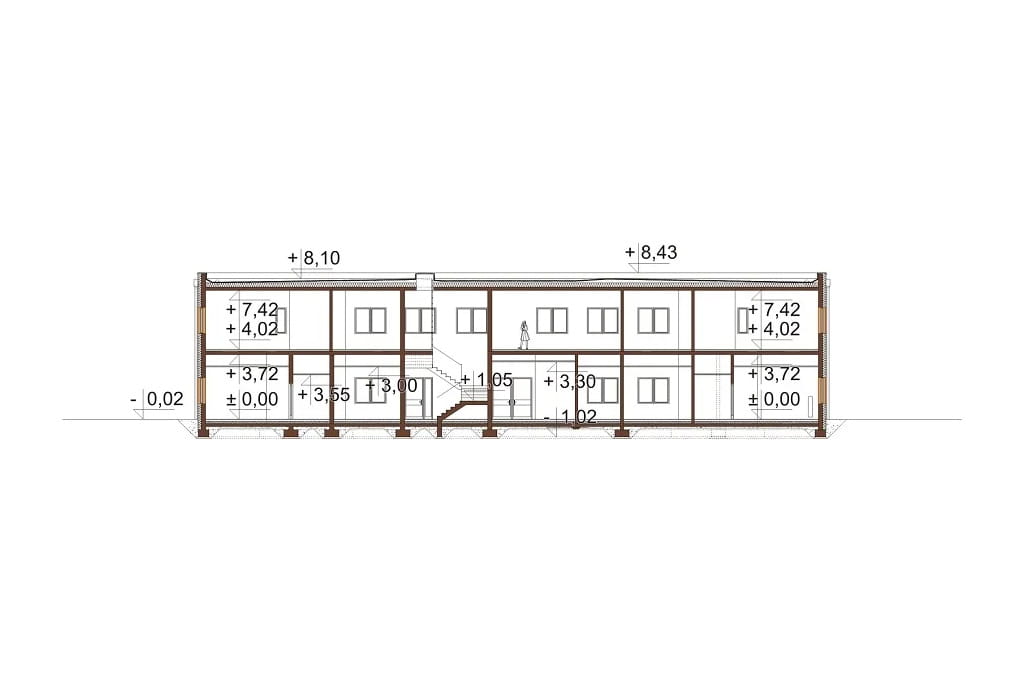

B-B
Przekrój

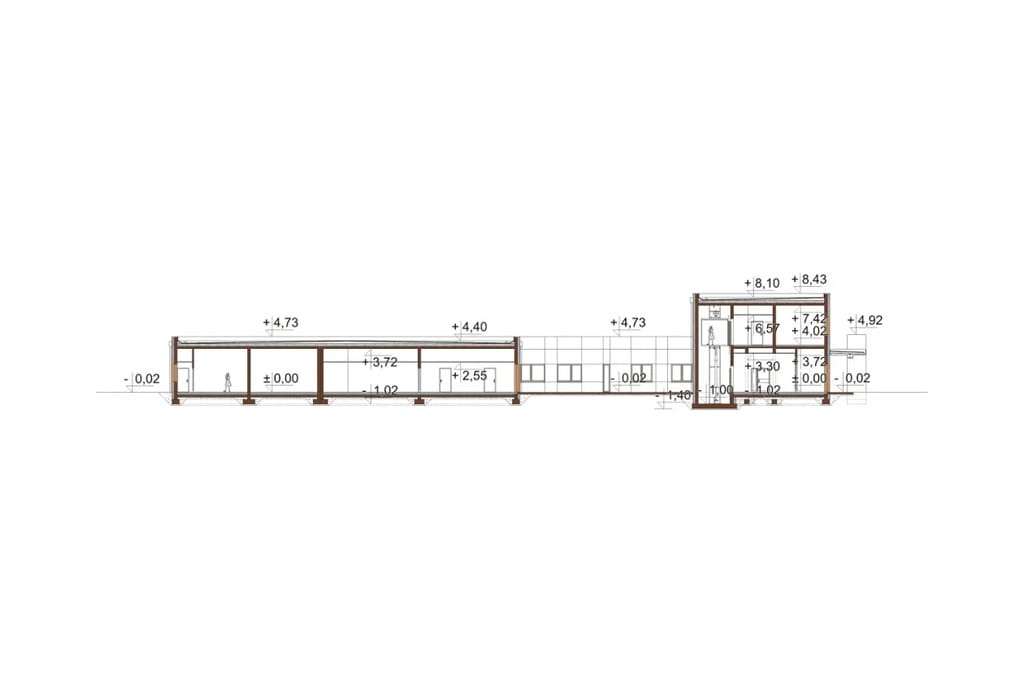

C-C
Informacje podstawowe

Informacje podstawowe

Technologia: tradycyjna

Ściany zewnętrzne: bloczki silkatowe 24 cm, styropian 20cm, tynk zewnętrzny

Strop: żelbetowy

Kąt nachylenia dachu: 1,5% - 4,9 %

Pokrycie dachu: membrana PCV, papa termozgrzewalna wierzchniego krycia

Powierzchnia dachu: 1752,13 m2

Ogrzewanie: sieć ciepłownicza, pompa ciepła do c.w.u

Wentylacja: mechaniczna z odzyskiem ciepła

Program::
Parter: trzy klatki schodowe, dwie windy szpitalne, korytarz, hol wejściowy + recepcja części hotelowej, zaplecze recepcji, hol wejściowy + recepcja części rehabilitacyjnej, wc damskie, wc męskie, 19 pokoi dwuosobowych z łazienką, 1 pokój jednoosobowy z łazienką, schowek bielizny brudnej, schowej bielizny czystej, szatnia pacjentów rehabilitacji męska, szatnia pacjentów rehabilitacji damska, szatnia personelu rehabilitacyjnego, 14 gabinetów rehabilitacyjnych, pomieszczenie porządkowe, gabinet lekarski,  gabinet zabiegowy, jadalnia / świetlica, rozdzielnia kelnerska, zmywalnia naczyń, kuchnia, przygotowalnia warzyw / jaj, przygotowalnia mięsa, pomieszczenie chłodziarek, dwa magazyny, szatnia personelu kuchni, kotłownia / węzeł cieplny, pomieszczenie techniczne elektryczne, pomieszczenie elektryczne sanitarne, pomieszczenie gospodarcze
Piętro: klatka schodowa, winda szpitalna, sześć pomieszczeń biurowych, pokój konferencyjny, szatnia personelu męska, szatnia personelu damska, pokój śniadań, korytarz, pralnia podręczna, pomieszczenie gospodarcze, archiwum.

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 51,84 kWp, która będzie generować prąd na potrzeby zasilania wentylacji mechanicznej, urządzeń pomocniczych do c.o i c.w.u oraz częściowo oświetlenia wbudowanego.

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

  • projekt architektoniczny
  • projekt konstrukcyjny
  • projekt wewnętrznych instalacji sanitarnych (wod-kan, c.o, wentylacja mechaniczna)
  • projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
  • projektowana charakterystyka energetyczna budynku
  • zestawienie materiałów budowlanych
  • zgoda na zmiany w projekcie

Parametry projektu

Ogólne kategorie, do których należy ten projekt

  • Powierzchnia użytkowa (m²) 1000 - 2000
  • Powierzchnia zabudowy (m²) 1000 - 2000
  • Kąt nachylenia dachu (°) 0 - 5
  • Szerokość działki/krótszy bok (m) 40 - 50
  • Wysokość budynku (m) 8 - 9

Podstawowe parametry projektu

  • Powierzchnia użytkowa (m²) 1897.48
  • Powierzchnia zabudowy (m²) 1867.57
  • Szerokość budynku/krótszy bok (m) 35.98
  • Długość budynku/dłuższy bok (m) 56.0
  • Wysokość budynku (m) 8.45
  • Szerokość działki/krótszy bok (m) 43.98
  • Kąt nachylenia dachu (°) 0.67 - 2.2
  • Rodzaj dachu płaski
  • Piwnica bez podpiwniczenia
  • Garaż bez garażu
  • Poddasze piętro
  • Liczba sypialni na parterze 16-20

Uzupełniające parametry projektu

  • Rodzaj technologii* tradycyjna
  • Strop w budynku* żelbetowy
  • Pokrycie dachu* membrana wodoszczelna
  • Kubatura (m³) 6575.25
  • Liczba kondygnacji 2
  • Rodzaj ogrzewania sieć ciepłownicza
  • Wskaźnik energii pierwotnej (kWh/(m²·rok)) 53,16
  • Instalacja fotowoltaiczna* tak
  • Wentylacja* mechaniczna
  • Liczba pomieszczeń 135
  • Liczba wszystkich pokoi 16-20
  • Liczba łazienek (bez WC) 21 - 30

Dodatkowe parametry projektu

  • Winda w budynku tak
  • Przystosowany dla osób niepełnosprawnych tak
  • Garaż podziemny nie
  • Pomieszczenie socjalne tak

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
