Projekt Budynek produkcyjno - biurowy Kod: K-89B u
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

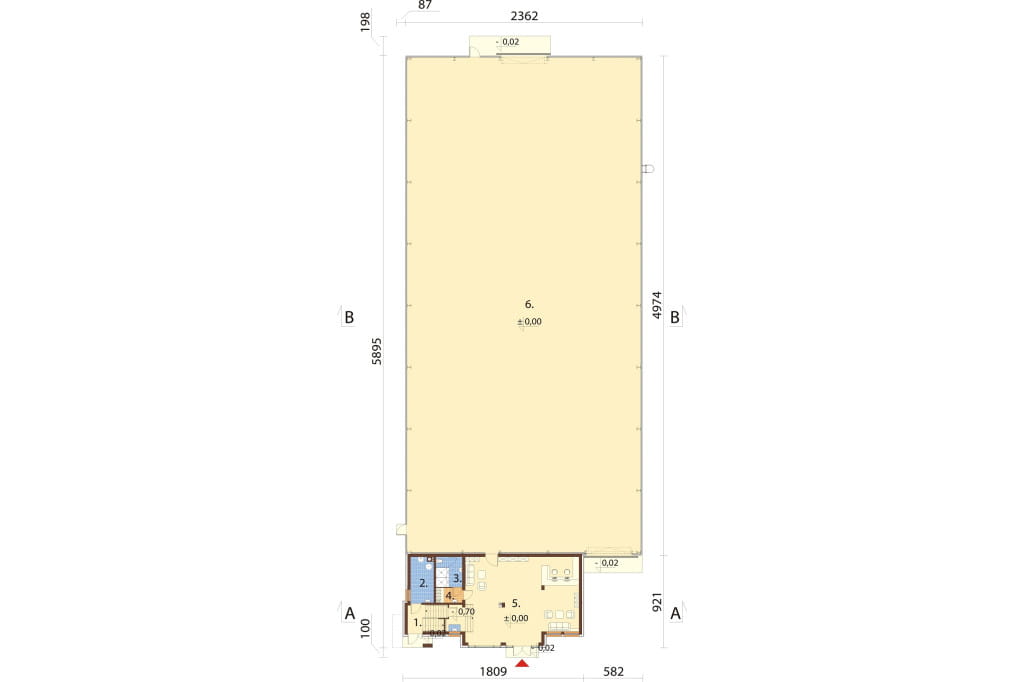

Rzut parteru

Parter: 1275,36 m2


1. Klatka schodowa 7,14 m2
2. Kotłownia 10,07 m2
3. WC + natryski 7,73 m2
4. Szatnia 3,79 m2
5. Sala ekspozycyjna 96,60 m2
6. Pom. magaz. - produkcyjne 1150,03 m2

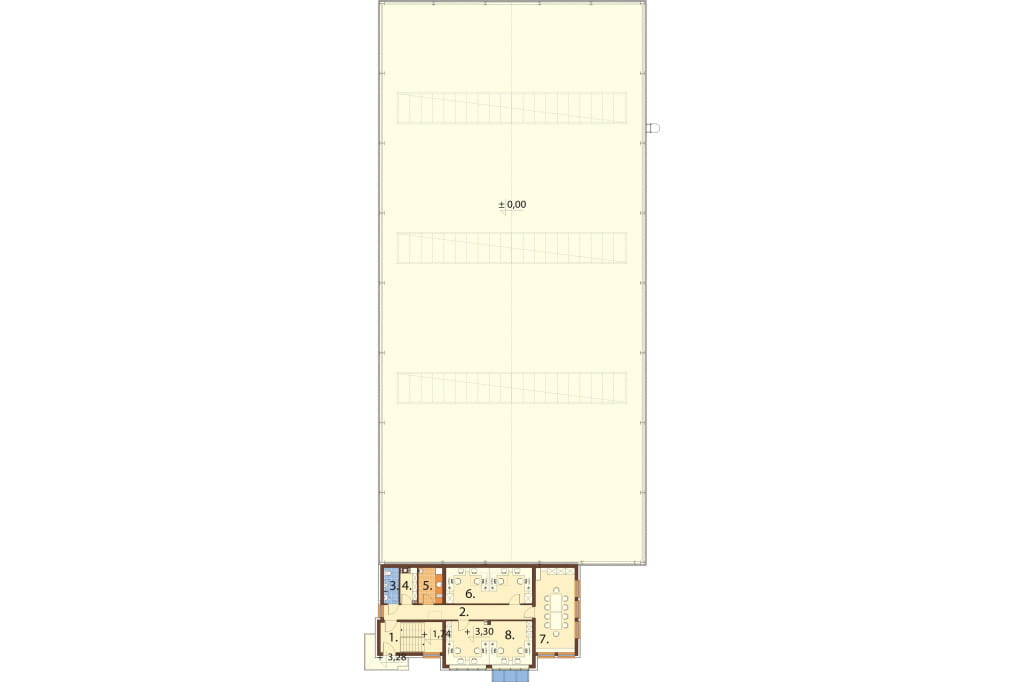

Rzut I piętra

Piętro: 122,22 m2


1. Klatka schodowa 14,28 m2
2. Korytarz 16,41 m2
3. WC + przedsionek 3,99 m2
4. Archiwum 3,97 m2
5. Pokój śniadań 6,48 m2
6. Biuro 23,61 m2
7. Pokój konferencyjny 24,85 m2
8. Biuro 28,63 m2

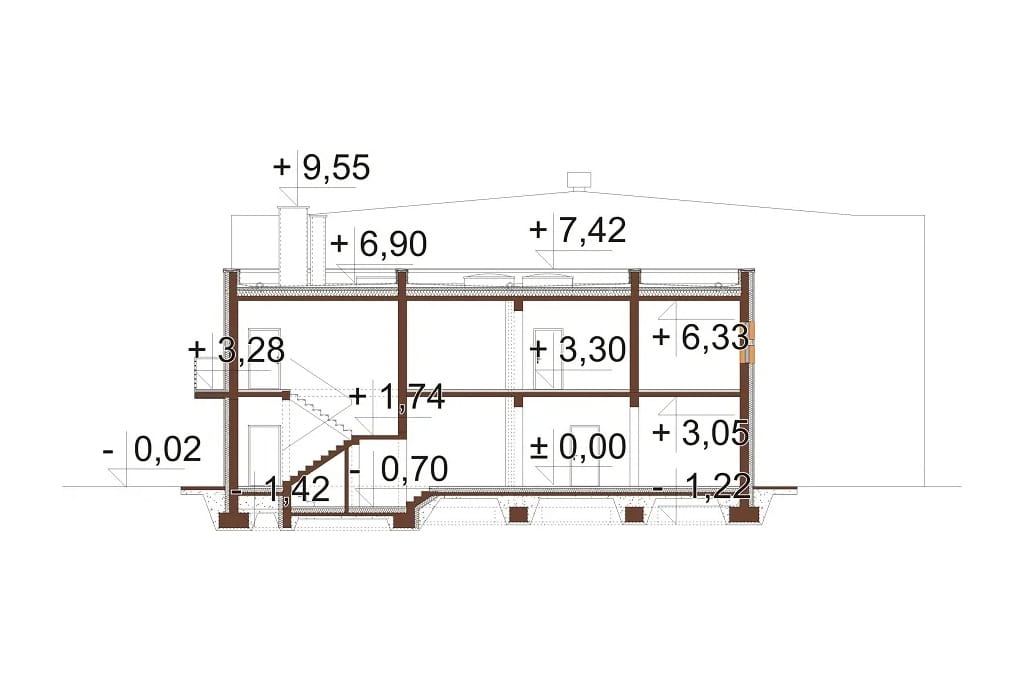

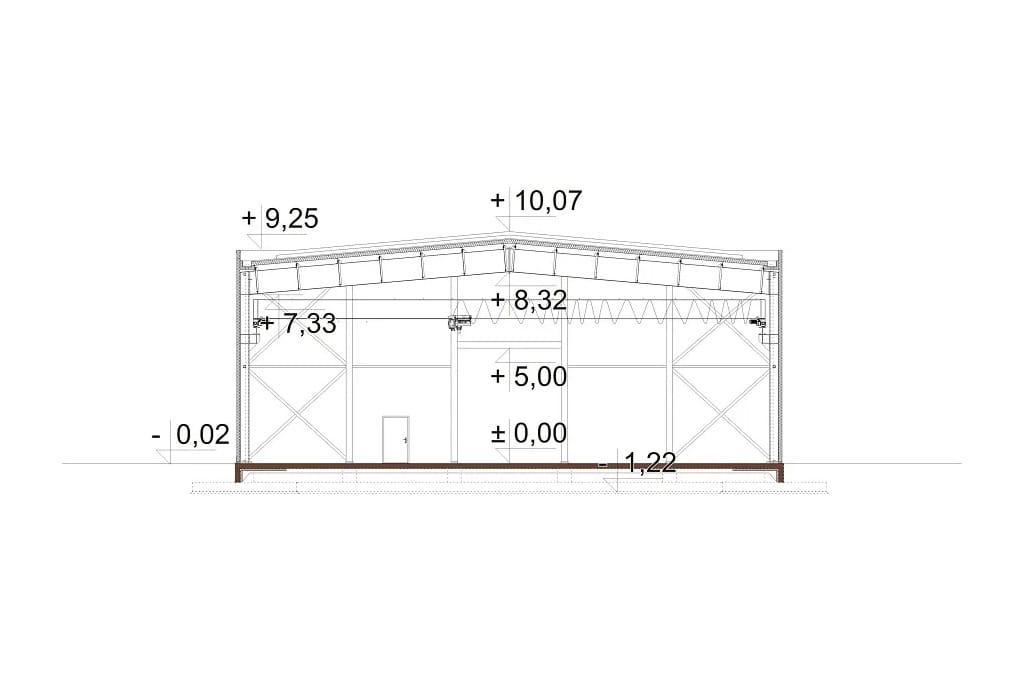

Przekrój





POWIĘKSZ PRZEKRÓJ

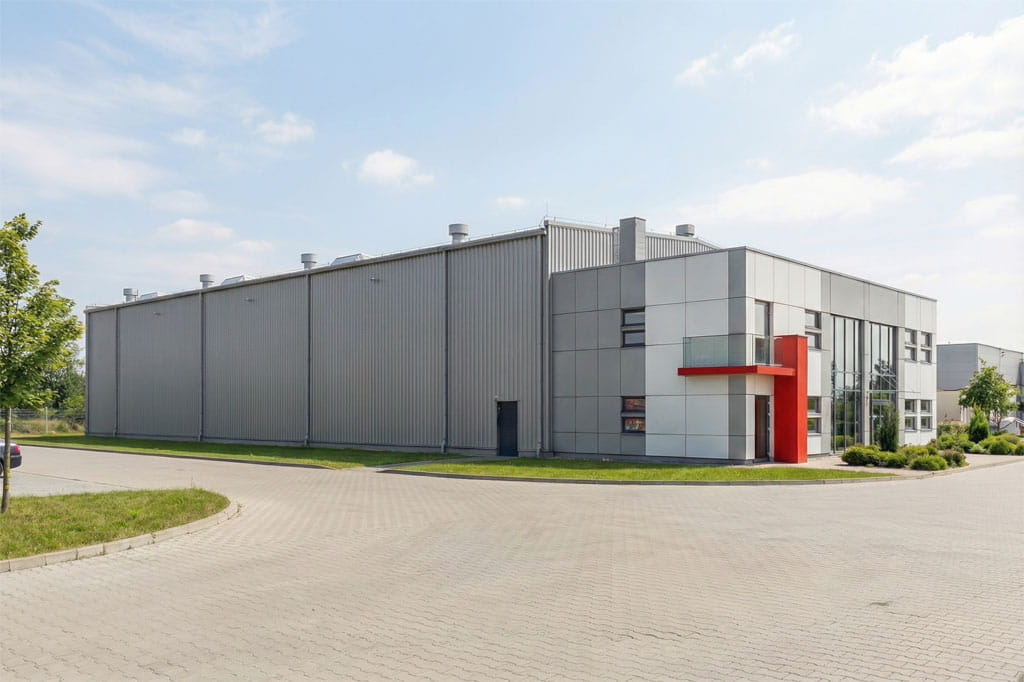

Projekt budynku produkcyjno - biurowego K-89 B.

Budynek jest niepodpiwniczony i składa się z dwóch części:
dwukondygnacyjnego budynku biurowego i jednokondygnacyjnej hali magazynowo - produkcyjnej.
W obiekcie przewiduje się obecność do 40 osób:
Część biurowa:
- parter: do 10 osób, piętro: do 20 osób
Część produkcyjna:
- do 10 osób

Część biurowa przykryta stropodachem o spadku 2 - 4 %.
Część produkcyjna przykryta dachem dwuspadowym o kącie nachylenia 5°.


Technologia: tradycyjna (biuro), stalowa (hala)
Ściany zewnętrzne:
- część biurowa: pustak ceramiczny 29 cm, wełna mineralna 15 cm, panele elewacyjne 3 cm
- część produkcyjna: płyta warstwowa z rdzeniem poliuretanowym 14 cm, konstrukcja stalowa
Strop w części biurowej: żelbetowy
Ogrzewanie: gazowe, pompa ciepła do c.w.u
Wentylacja: mechaniczna i grawitacyjna
Pokrycie dachu:
- część biurowa: membrana PCV, papa termozgrzewalna wierzchniego krycia
- część produkcyjna: dachowa płyta warstwowa z rdzeniem poliuretanowym
Program:
Parter: klatka schodowa, kotłownia, szatnia, wc + natryski, sala ekspozycyjna, hala magazynowo - produkcyjna
Piętro: klatka schodowa, korytarz, archiwum, wc, pokój śniadań, 2 pomieszczenie biurowe, pokój konferencyjny.



W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 40 kWp, która będzie generować prąd na potrzeby zasilania wentylacji mechanicznej, urządzeń pomocniczych do c.o i c.w.u oraz częściowo oświetlenia wbudowanego.



ZOBACZ PODOBNE PROJEKTY:

K-89

 Powierzchnia zabudowy: 1329.74 m²
Powierzchnia użytkowa: 1397.58 m²
Kubatura: 11919.35 m³
Szerokość działki: 31.91 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 14
Kąt nachylenia dachu: 2 - 4 %, 5°
Pokój na parterze: Nie
Wysokość budynku: 10,09 m
Rodzaj ogrzewania: gazowe, pompa ciepła do c.w.u
Wskaźnik energii pierwotnej: 69,13 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: piętrowe, komercyjne, projekt biura, projekt budynku usługowego, biurowce, produkcyjne, projekty budynków produkcyjnych, projekty budynków biurowych, Hala magazynowa, Budynki magazynowo - produkcyjne, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego, z fotowoltaiką
Technologia: stalowa, tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 4 400PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
