Budynek biurowo - produkcyjny

15 950,00 zł

Tak niską cenę gwarantujemy do 20 grudnia 2025

	W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >>
	Parametry projektu zobacz >>
	Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia
	Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >>
	Odbicie lustrzane projektu zobacz >>
	Koszty budowy zobacz >>
	Forum dotyczące tego projektu zobacz >>

Przejdź do opisu projektu i spaceru 3D

	Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >>
	Adaptacja i pozwolenie na budowę zobacz >>
	Jeśli masz pytanie napisz >>

Napisz jeśli masz pytanie

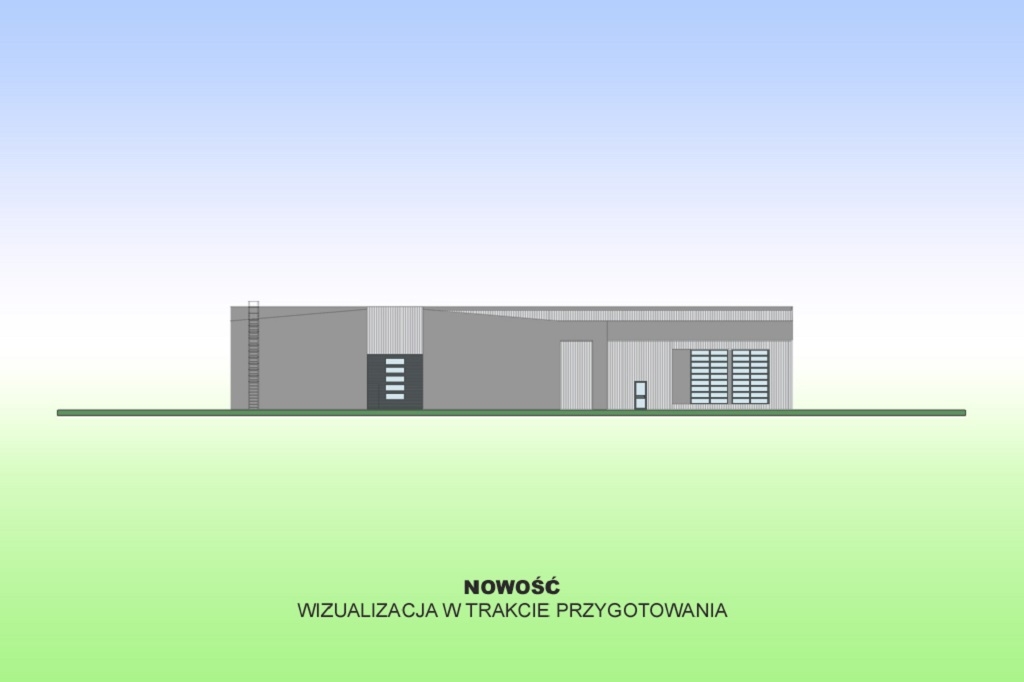

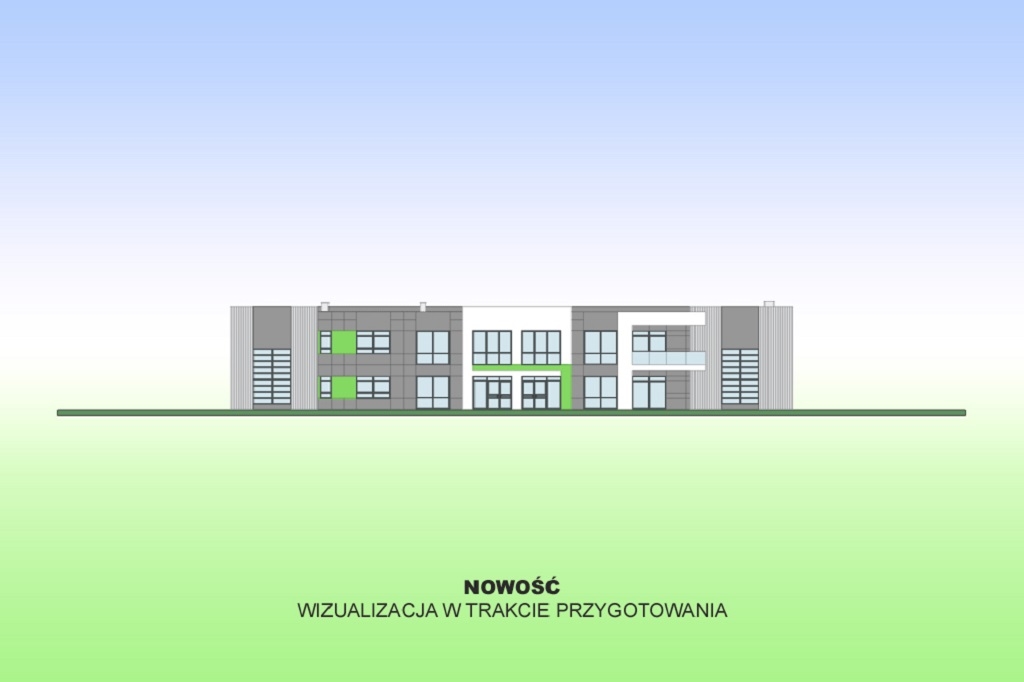

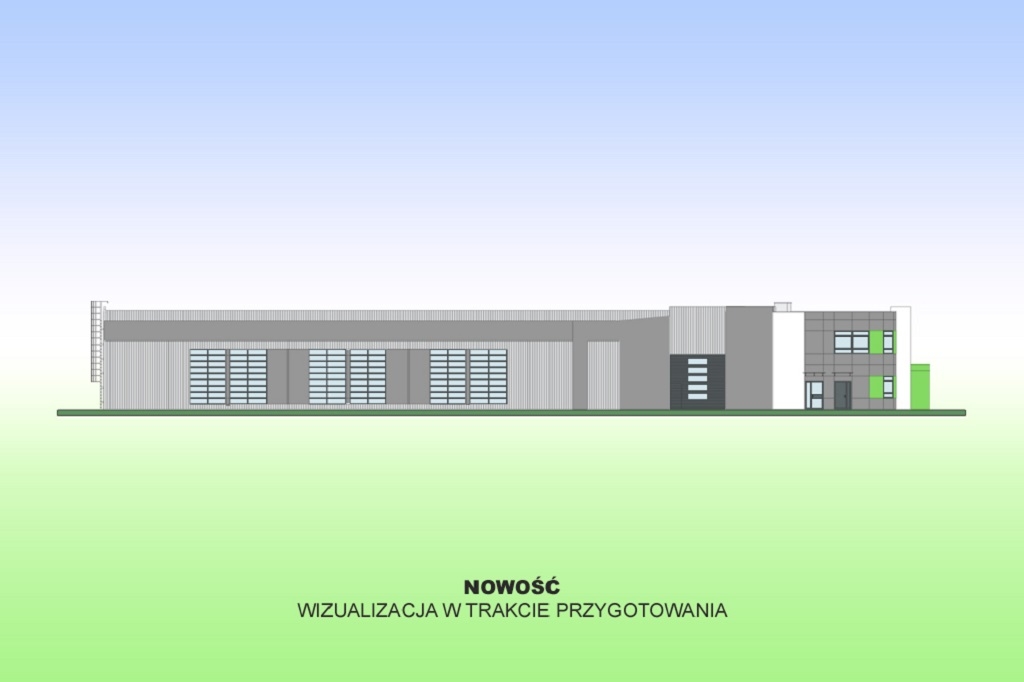

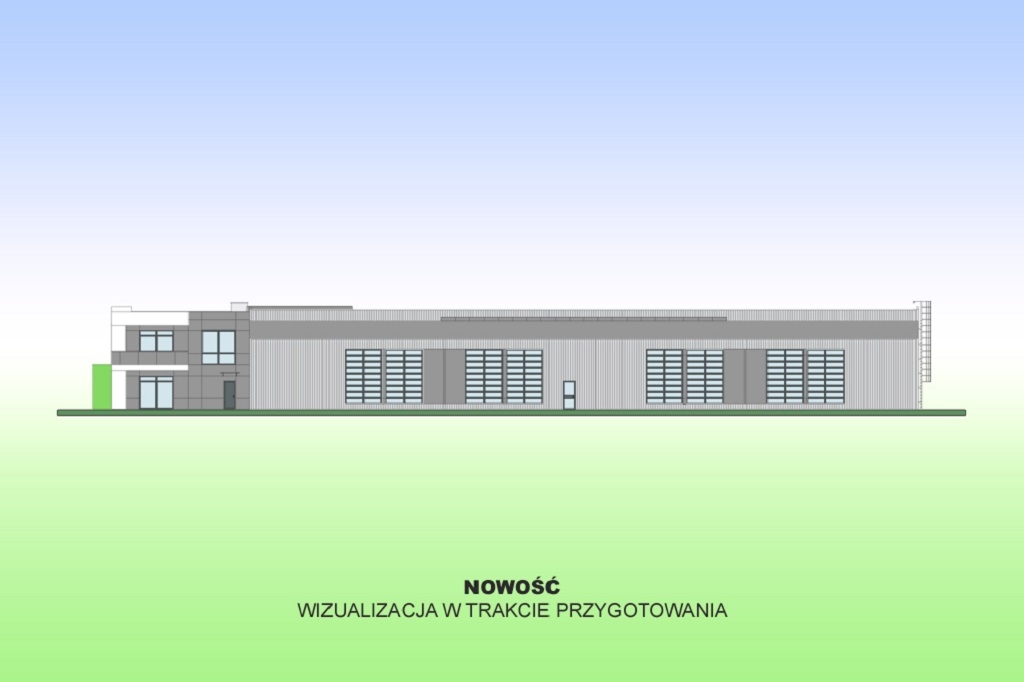

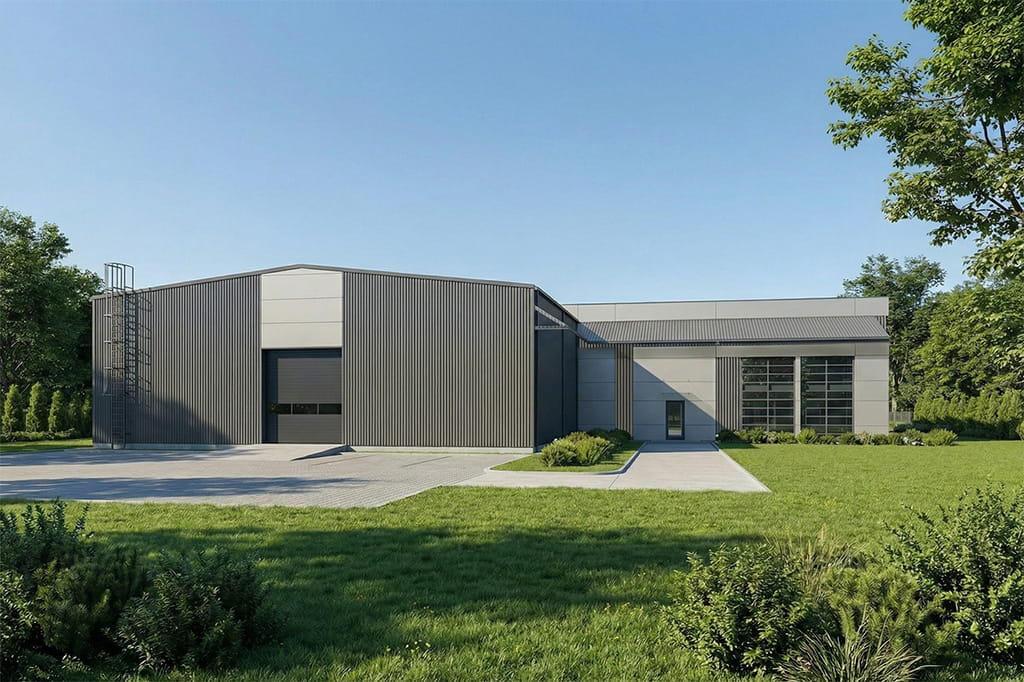

Prezentacja projektu

Opis projektu

Powierzchnia użytkowa: 2122,47 m². Projekt budynku biurowo - produkcyjnego. Budynek jest niepodpiwniczony i składa się z dwóch części: dwukondygnacyjnego budynku biurowego i jednokondygnacyjnej hali produkcyjnej.W obiekcie przewiduje się obecność do 60 osób. Część biurowa: parter - do 30 osób, piętro - do 20 osób. Część produkcyjna - do 10 osób. Obiekt jest przystosowany dla osób niepełnosprawnych w części biurowej.

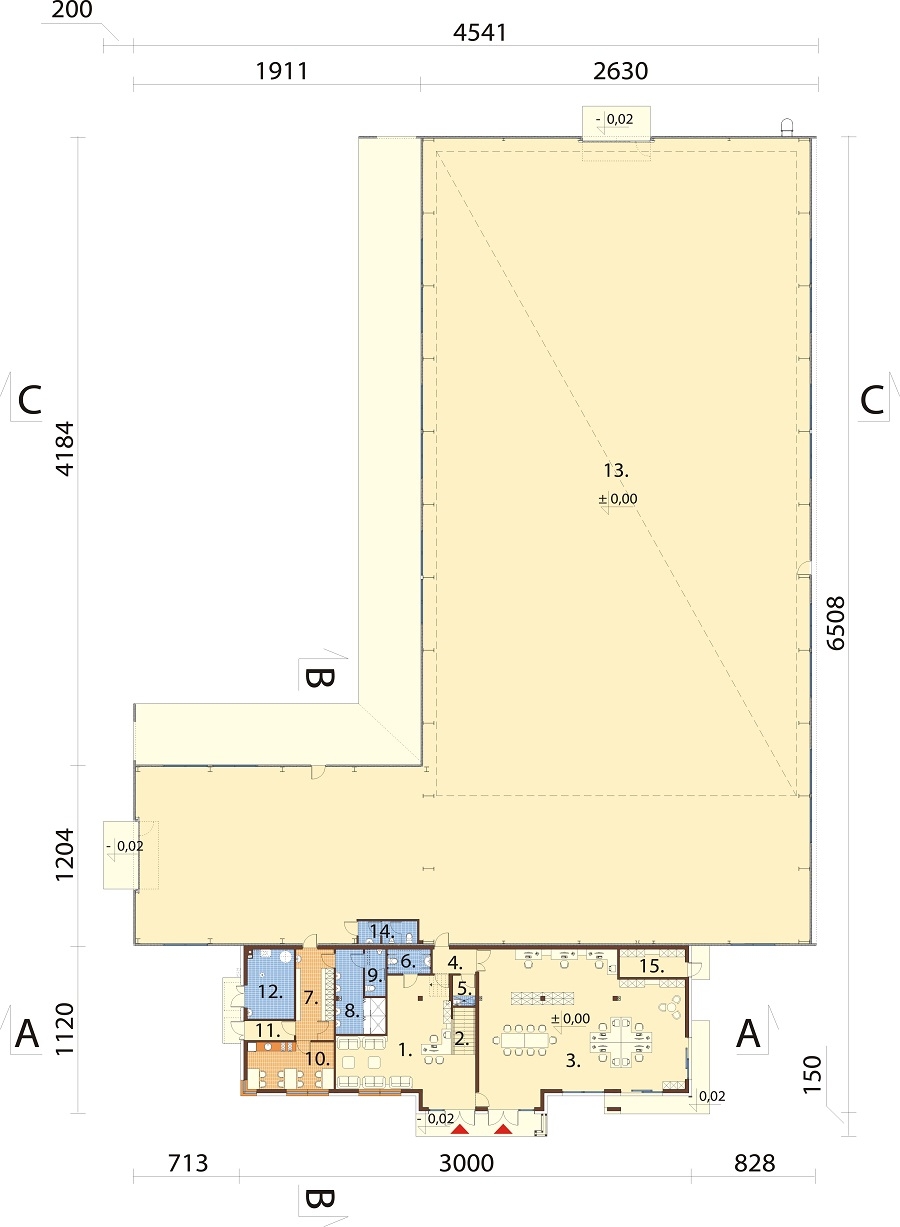

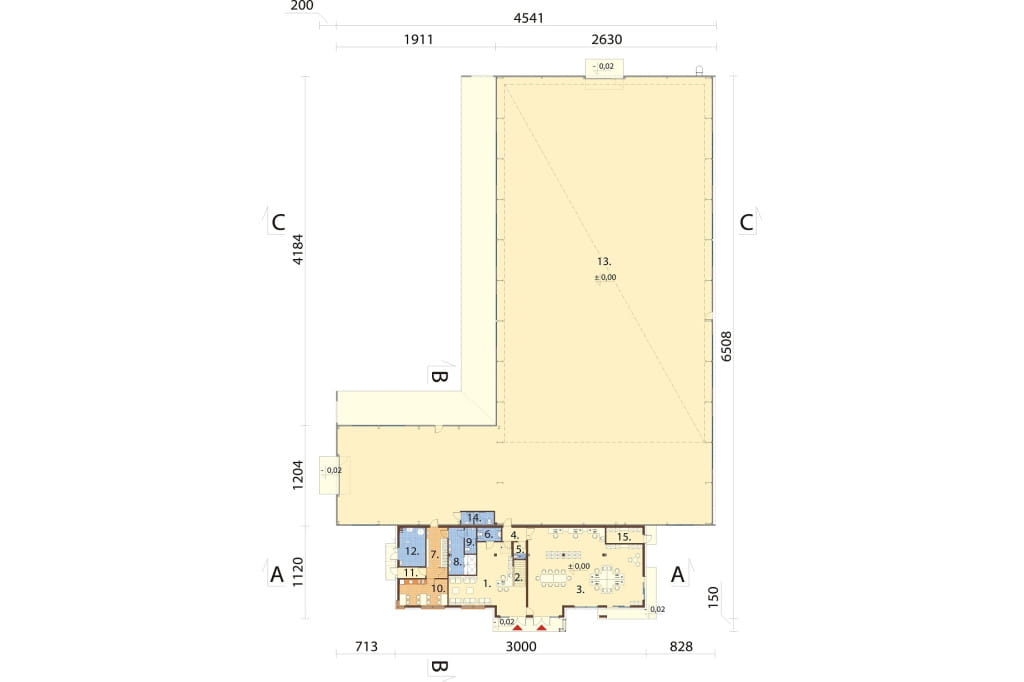

Rzut parteru

Powiększ rzut

Parter: 1858,16 m²
1. Hol / recepcja / poczekalnia 51,40 m²
2. Klatka schodowa 1,31 m²
3. Sala konferencyjna 122,65 m²
4. Korytarz 4,45 m²
5. Pomieszczenie gospodarcze 2,89 m²
6. WC 4,48 m²
7. Szatnia personelu 14,95 m²
8. Natryski + umywalki 13,38 m²
9. WC 4,11 m²
10. Pokój śniadań personelu 17,71 m²
11. Korytarz 3,86 m²
12. Kotłownia 13,92 m²
13. Hala wielofunkcyjna 1589,38 m²
14. WC + przedsionek 5,81 m²
15. Pomieszczenie techniczne elektr. 7,86 m²

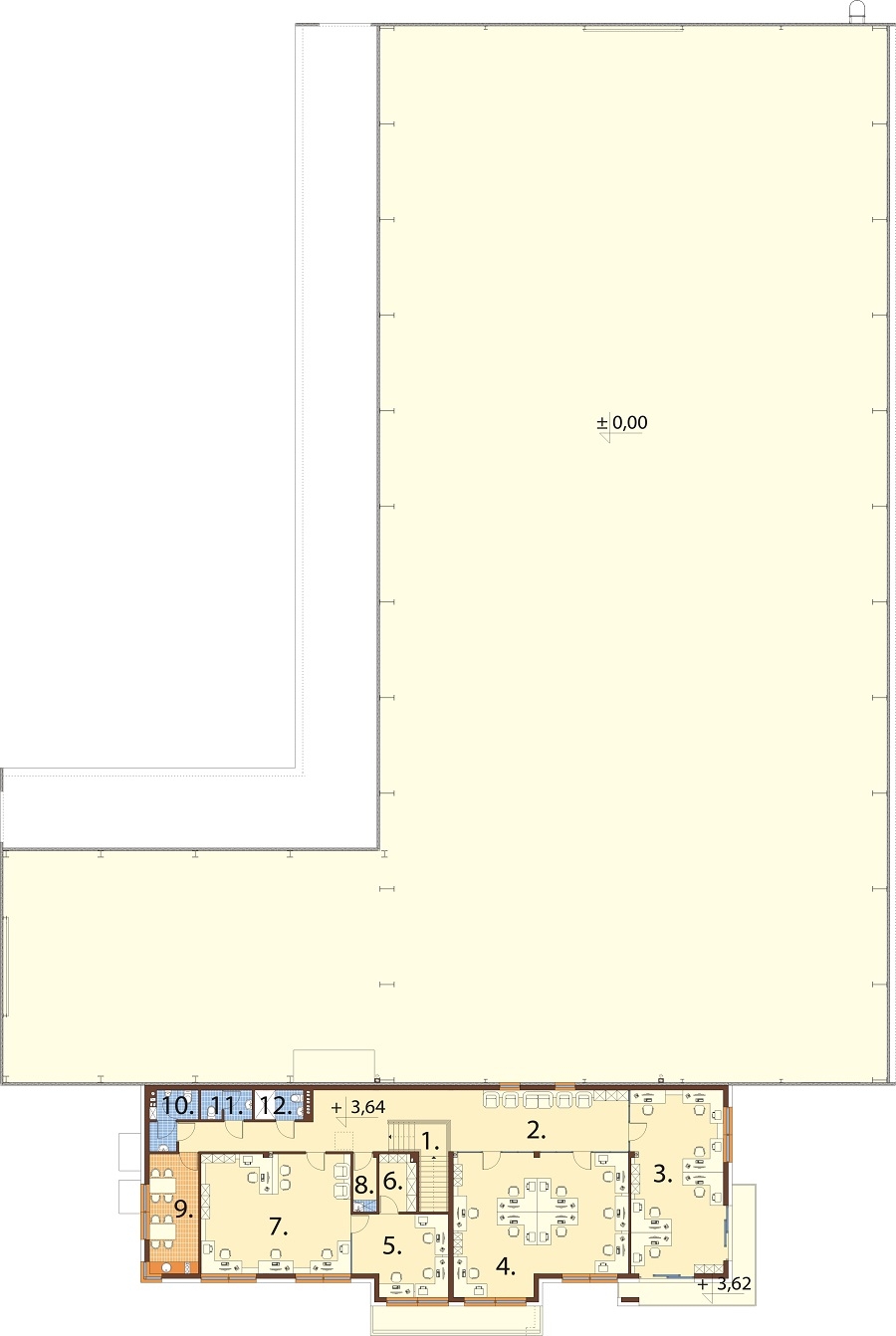

Rzut piętra

Powiększ rzut

Piętro: 264,31 m²
1. Schody 8,84 m²
2. Hol 54,51 m²
3. Biuro 42,04 m²
4. Biuro / sala konferencyjna 58,77 m²
5. Biuro 18,65 m²
6. Archiwum 5,25 m²
7. Biuro 45,56 m²
8. Pomieszczenie gospodarcze 3,33 m²
9. Pokój śniadań personelu 14,79 m²
10. WC męskie + przedsionek 5,35 m²
11. WC damskie + przedsionek 3,66 m²
12. Pomieszczenie gospodarcze 3,56 m²

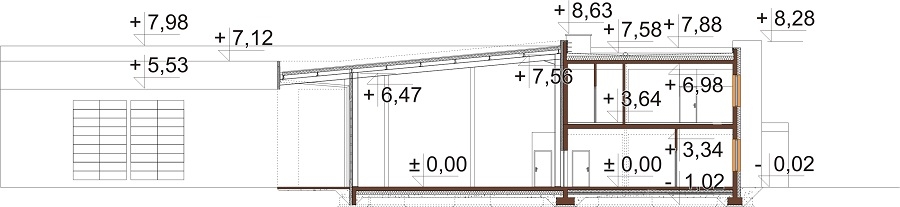

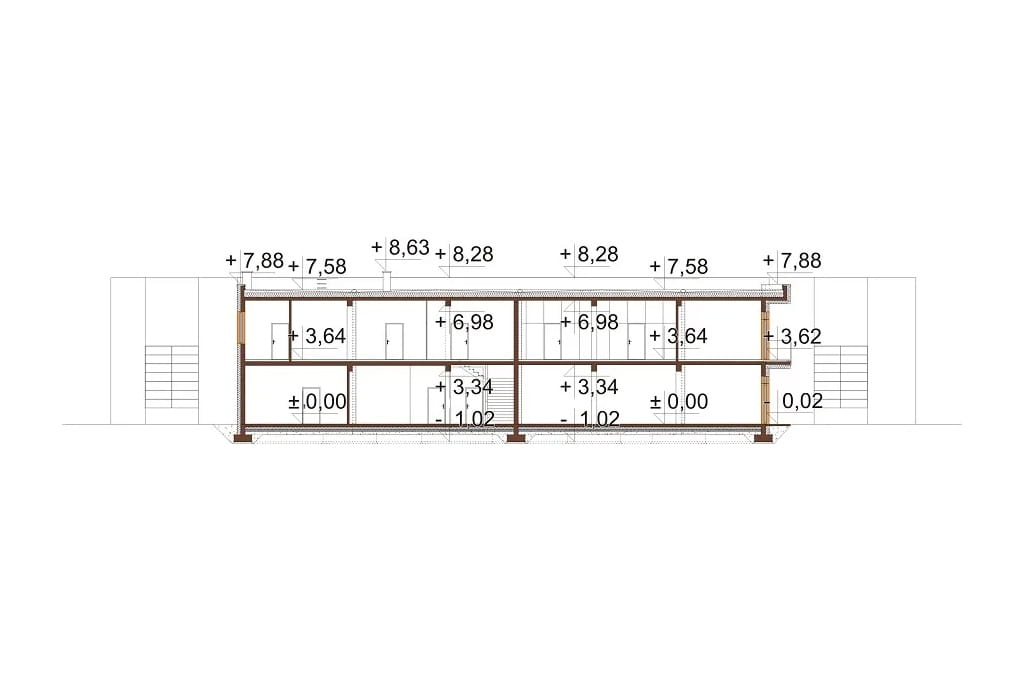

Przekrój

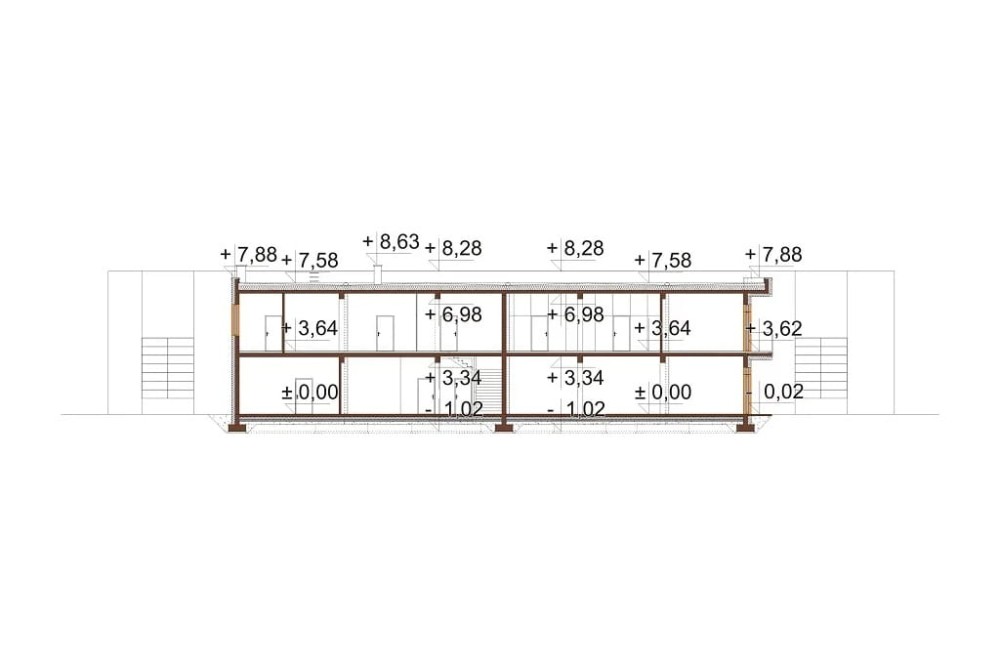

A-A

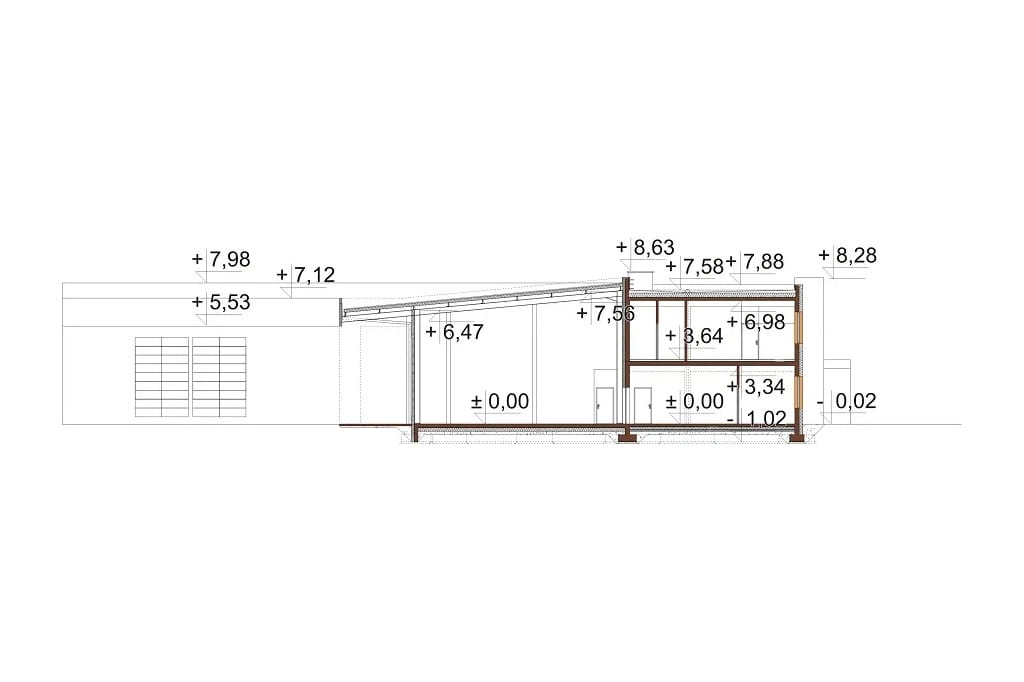

B-B

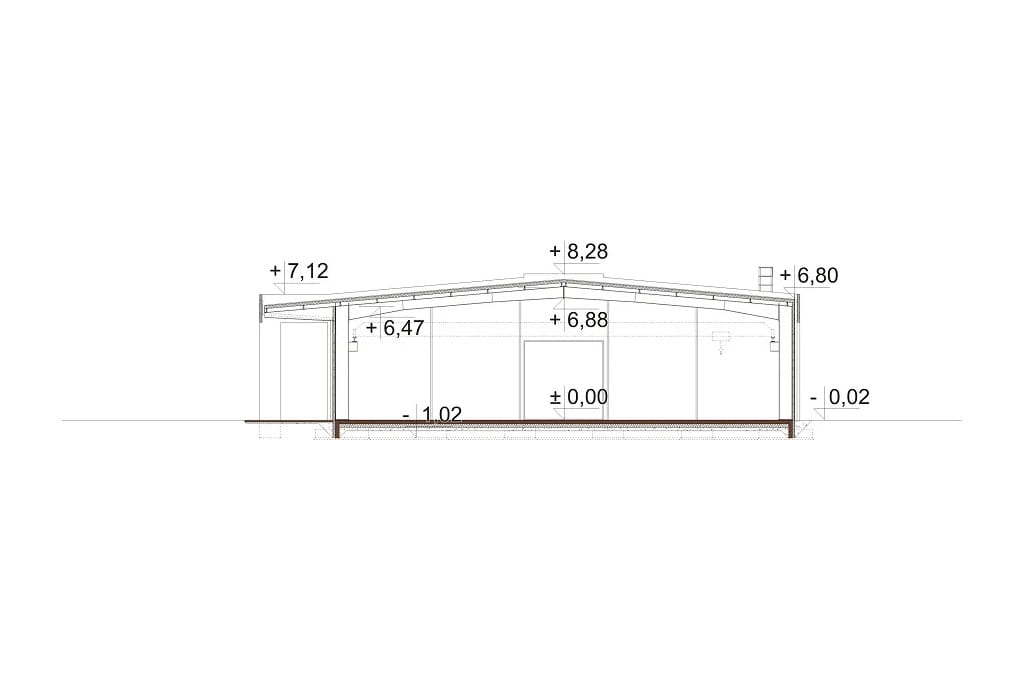

C-C

Informacje podstawowe

Technologia: tradycyjna (biuro), stalowa (hala)

Ściany zewnętrzne:
Część biurowa: bloczki z betonu komórkowego 24 cm, styropian 20 cm, tynk zewnętrzny
Część produkcyjna: płyta warstwowa z rdzeniem poliuretanowym 14 cm, konstrukcja stalowa

Strop w części biurowej: żelbetowy

Kąt nachylenia dachu:
Część biurowa przykryta stropodachem o spadku 1,7 - 4 %.
Część produkcyjna przykryta dachem dwuspadowym o kącie nachylenia 5°.

Ogrzewanie: gazowe, pompa ciepła do c.w.u

Wentylacja: mechaniczna i grawitacyjna

Pokrycie dachu:
Część biurowa: membrana PCV, papa termozgrzewalna wierzchniego krycia
Część produkcyjna: dachowa płyta warstwowa z rdzeniem poliuretanowym

Program:
Parter: hol / poczekalnia / recepcja, klatka schodowa, sala konferencyjna, korytarz, wc, pomieszczenie gospodarcze, szatnia personelu, wc, natryski, pokój śniadań, kotłownia, pomieszczenie techniczne elektryczne, hala magazynowo - produkcyjna, wc
Piętro: schody, hol, trzy pomieszczenia biurowe, biuro / sala konferencyjna, archiwum, dwa pomieszczenia gospodarcze, pokój śniadań personelu, wc męskie, wc damskie

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 21,6 kWp, która będzie generować prąd na potrzeby zasilania wentylacji mechanicznej, urządzeń pomocniczych do c.o i c.w.u oraz częściowo oświetlenia wbudowanego.

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

projekt architektoniczny
projekt konstrukcyjny
projekt wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o z kotłownią na gaz, went. mechaniczna)
projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
projektowana charakterystyka energetyczna budynku
przedmiar robót + zestawienie materiałów budowlanych
zgoda na zmiany w projekcie

Ogólne kategorie, do których należy ten projekt

Powierzchnia użytkowa (m²) 2000 - 3000
Powierzchnia zabudowy (m²) 1000 - 2000
Kąt nachylenia dachu (°) 0 - 5
Szerokość działki/krótszy bok (m) pow. 50
Wysokość budynku (m) 8 - 9

Podstawowe parametry projektu

Powierzchnia użytkowa (m²) 2122.47
Powierzchnia zabudowy (m²) 1942.23
Szerokość budynku/krótszy bok (m) 45.41
Długość budynku/dłuższy bok (m) 65.08
Wysokość budynku (m) 8.30
Szerokość działki/krótszy bok (m) 53.41
Kąt nachylenia dachu (°) 0.7 - 1.8 , 5
Rodzaj dachu dwuspadowy
Piwnica bez podpiwniczenia
Garaż bez garażu
Poddasze piętro

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna / stalowa
Strop w budynku* żelbetowy
Pokrycie dachu* membrana wodoszczelna
Kubatura (m³) 14542.95
Liczba kondygnacji 2
Rodzaj ogrzewania gazowe
Wskaźnik energii pierwotnej (kWh/(m²·rok)) 61,07
Instalacja fotowoltaiczna* tak
Wentylacja* mechaniczna
Liczba pomieszczeń 27
Liczba łazienek (bez WC) 1

Dodatkowe parametry projektu

Winda w budynku nie
Przystosowany dla osób niepełnosprawnych tak
Garaż podziemny nie
Pomieszczenie socjalne tak

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
