Budynek handlowy z częścią warsztatowo magazynowo biurową

116 450,00 zł

Tak niską cenę gwarantujemy do 20 grudnia 2025

	W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >>
	Parametry projektu zobacz >>
	Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia
	Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >>
	Koszty budowy zobacz >>
	Forum dotyczące tego projektu zobacz >>

Przejdź do opisu projektu i spaceru 3D

	Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >>
	Adaptacja i pozwolenie na budowę zobacz >>
	Jeśli masz pytanie napisz >>

Napisz jeśli masz pytanie

Prezentacja projektu

Opis projektu

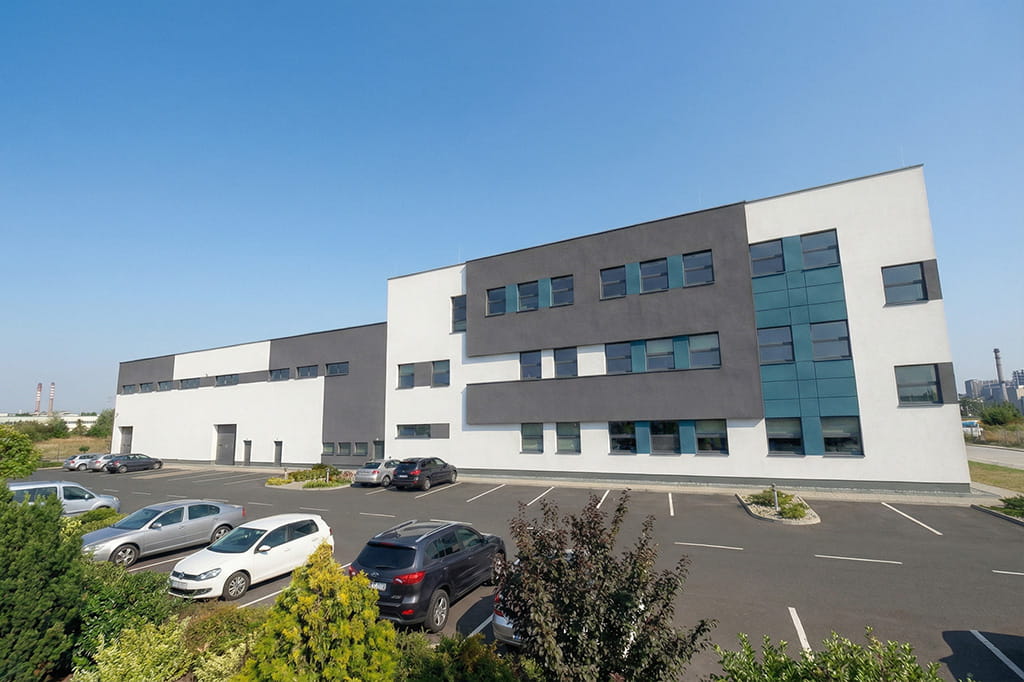

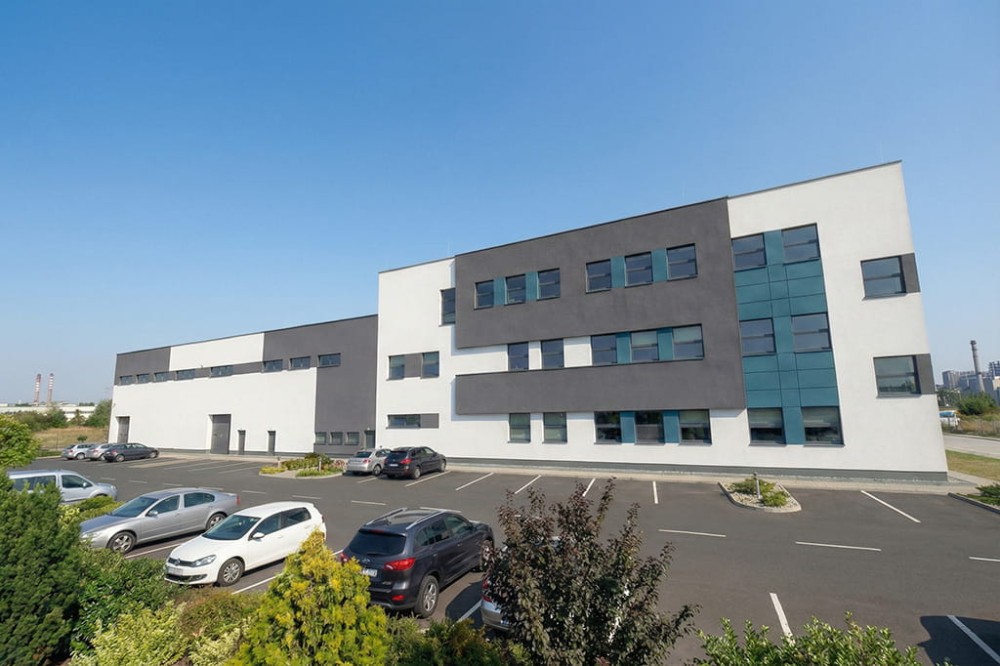

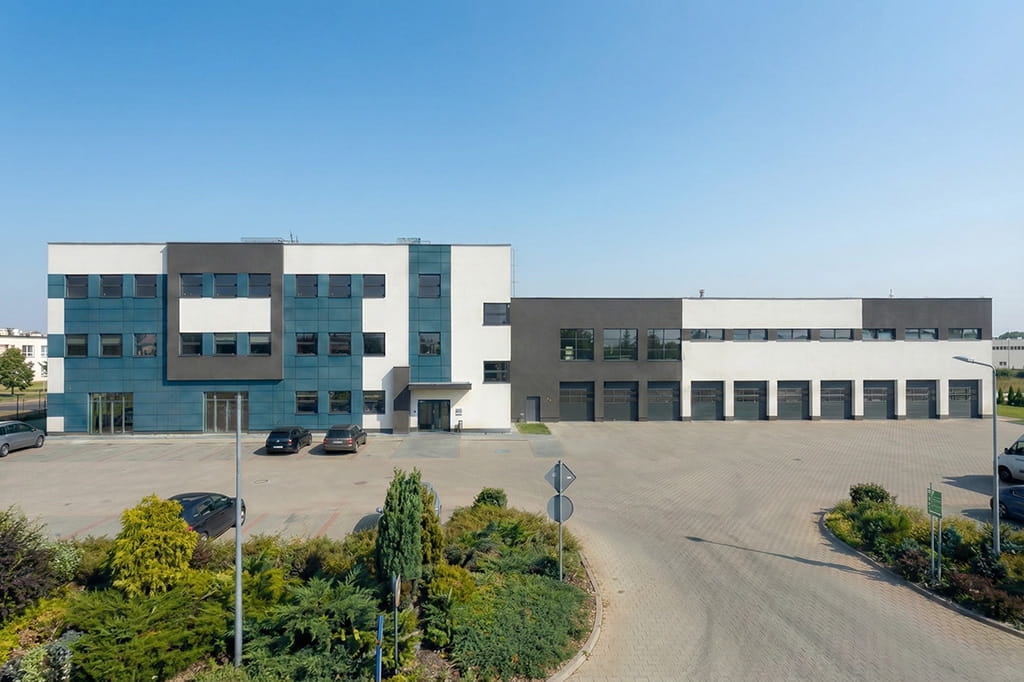

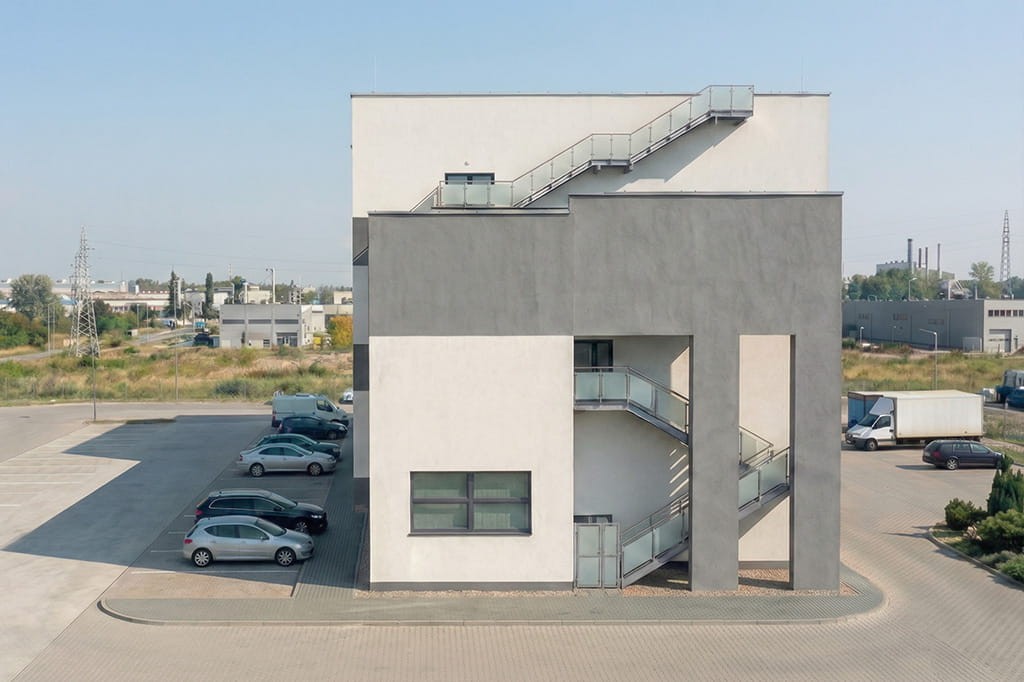

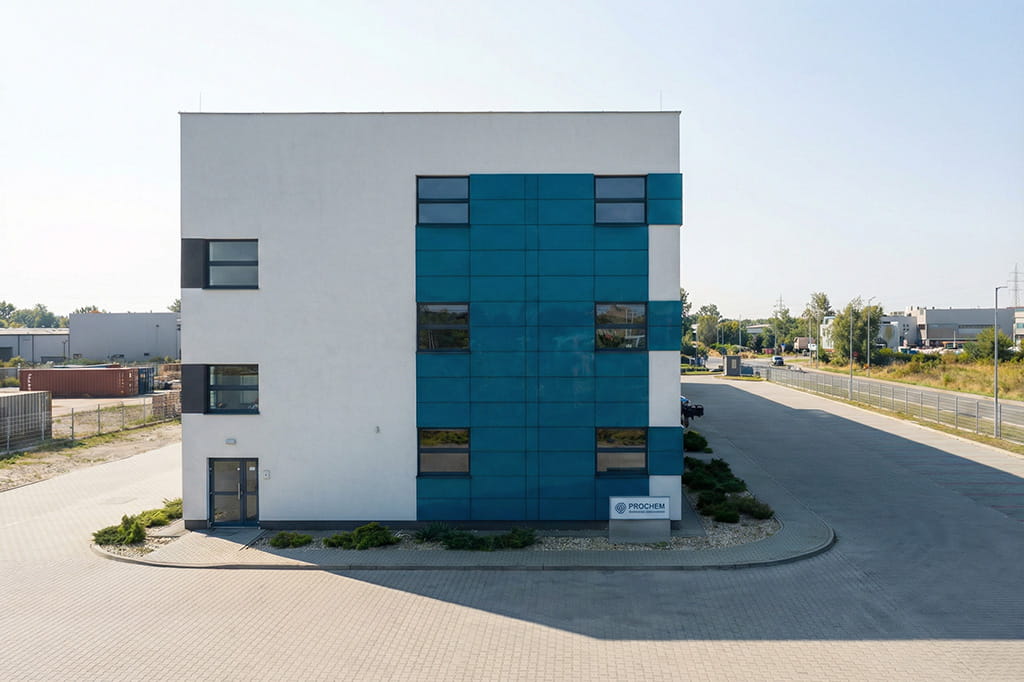

Powierzchnia użytkowa: 3880,00 m². Budynek piętrowy, bez podpiwniczenia i bez garażu. W budynku przewidziano centrum sprzedaży (salon sprzedaży maszyn rolniczych), część warsztatową ze stanowiskami naprawczymi, części magazynową na części i asortyment do sprzedaży oraz biurową dla pracowników.

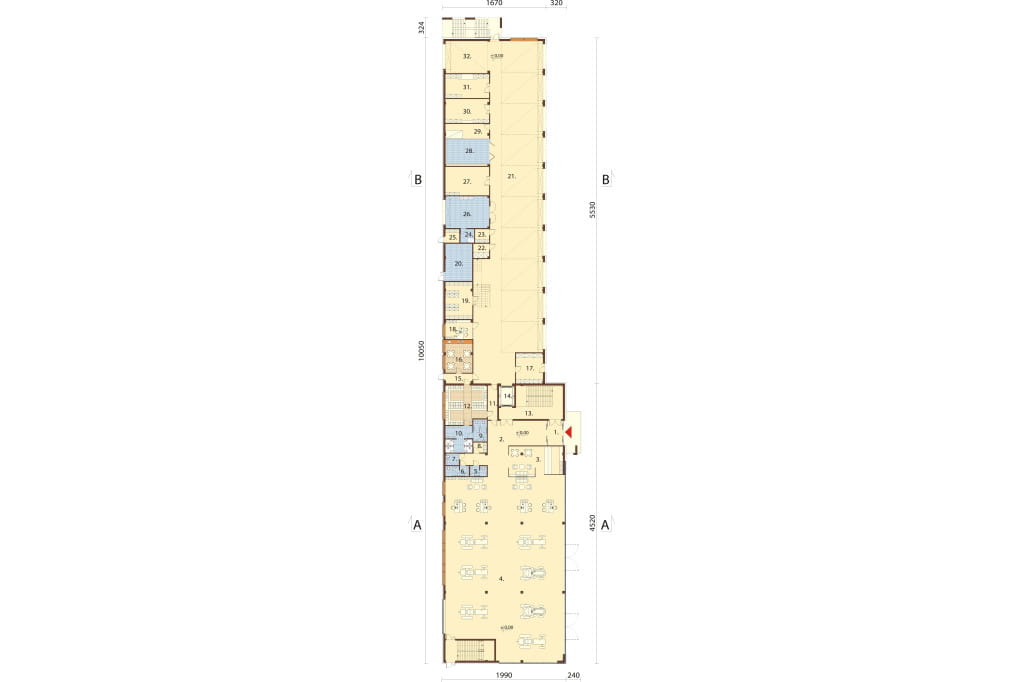

Rzut parteru

Powiększ rzut

Parter: 1635,0 m²
1. Wiatrołap 17,5 m²
2. Hol wejściowy 38,5 m²
3. Poczekalnia 34,7 m²
4. Sala sprzedaży 575,0 m²
5. WC damskie 4,5 m²
6. WC męskie 6,0 m²
7. WC 4,0 m²
8. Pom. porządkowe 3,6 m²
9. WC 8,0 m²
10. Natryski / umywalki 18,6 m²
11. Korytarz 8,4 m²
12. Szatnia 38,4 m²
13. Klatka schodowa 37,5 m²
14. Winda 8,1 m²
15. Wiatrołap 6,6 m²
16. Pokój śniadań 21,4 m²
17. Odbiór i wydawanie poczty 21,5 m²
18. Pokój kierownika zmiany 13,5 m²
19. Magazyn podręczny 25,5 m²
20. Kotłownia 25,5 m²
21. Stanowiska naprawy 549,4 m²
22. Akumulatornia 4,8 m²
23. Sprężarka 4,1 m²
24. Agregat ciśnieniowy 4,1 m²
25. Pom. tech. elektryczne 4,1 m²
26. Myjnia samochodowa 35,5 m²
27. Piaskowanie 26,5 m²
28. Kabina lakiernicza 35,5 m²
29. Pom. techniczne 11,5 m²
30. Ślusarnia 27,5 m²
31. Spawalnia 27,5 m²
32. Stanowisko naprawcze 30,0 m²

Rzut I piętra

Powiększ rzut

I Piętro: 1440,0 m²
1. Klatka schodowa 37,5 m²
2. Serwerownia 5,3 m²
3. Winda 8,1 m²
4. Hol wejściowy 34,4 m²
5. Kawiarnia / poczekalnia 34,7 m²
6. Zaplecze kawiarni 5,3 m²
7. Sala sprzedaży 575,0 m²
8. WC damskie 4,5 m²
9. WC męskie 6,0 m²
10. WC 4,0 m²
11. Pom. porządkowe 3,6 m²
12. Biuro 29,5 m²
13. Archiwum 7,1 m²
14. Biuro 29,5 m²
15. Antresola 111,3 m²
16. Magazyn 20,5 m²
17. Magazyn 21,5 m²
18. Stanowiska naprawy 231,7 m²
19. Korytarz 103,3 m²
20. Magazyn 53,8 m²
21. Magazyn 34,6 m²
22. Magazyn 34,6 m²
23. Magazyn 185,6 m²
24. Magazyn 27,7 m²
25. Magazyn 27,7 m²
26. Magazyn 27,7 m²
27. Magazyn 32,8 m²
28. Magazyn 32,8 m²
29. Magazyn 32,8 m²
30. Magazyn 32,8 m²

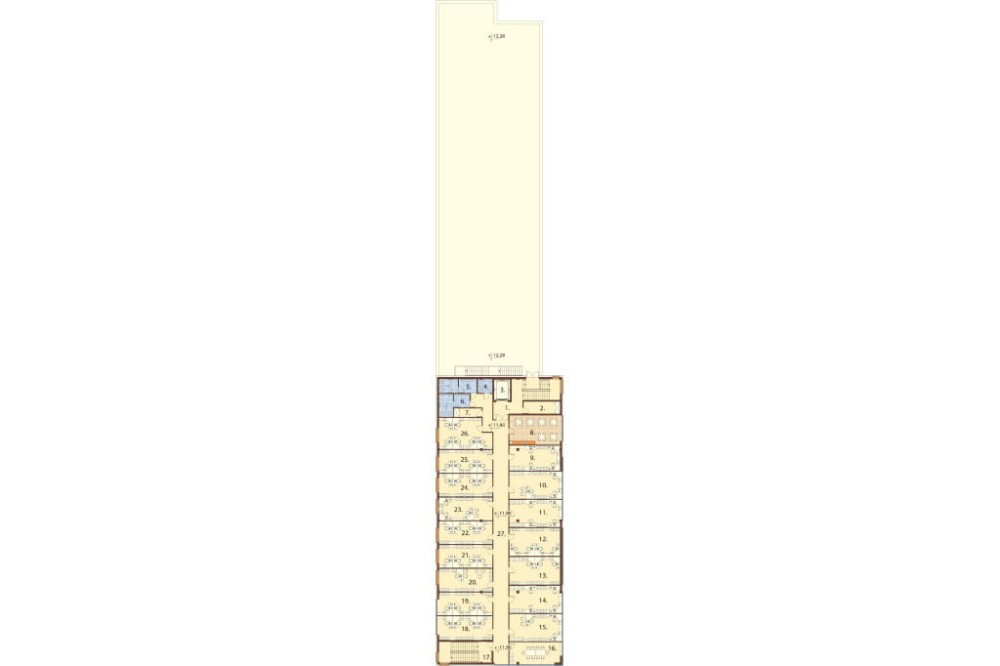

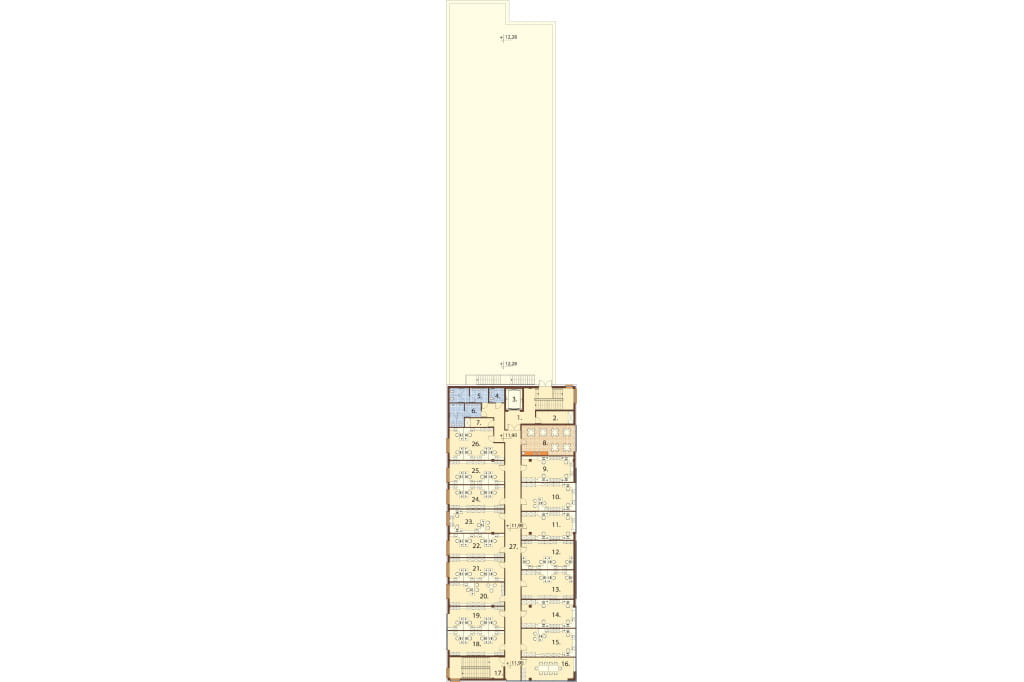

Rzut II piętra

Powiększ rzut

II Piętro: 805,0 m²
1. Klatka schodowa 37,5 m²
2. Pom. gospodarcze 12,3 m²
3. Winda 8,1 m²
4. WC 5,0 m²
5. WC damskie 12,5 m²
6. WC męskie 13,0 m²
7. Pom. porządkowe 5,7 m²
8. Pokój śniadań 42,7 m²
9. Biuro 33,3 m²
10. Biuro 34,4 m²
11. Biuro 34,4 m²
12. Biuro 34,4 m²
13. Biuro 34,4 m²
14. Biuro 34,4 m²
15. Biuro 34,4 m²
16. Biuro 29,4 m²
17. Klatka schodowa 25,5 m²
18. Biuro 29,9 m²
19. Biuro 29,9 m²
20. Biuro 29,9 m²
21. Biuro 29,9 m²
22. Biuro 29,9 m²
23. Biuro 29,9 m²
24. Biuro 29,9 m²
25. Biuro 29,9 m²
26. Biuro 37,1 m²
27. Korytarz 81,3 m²

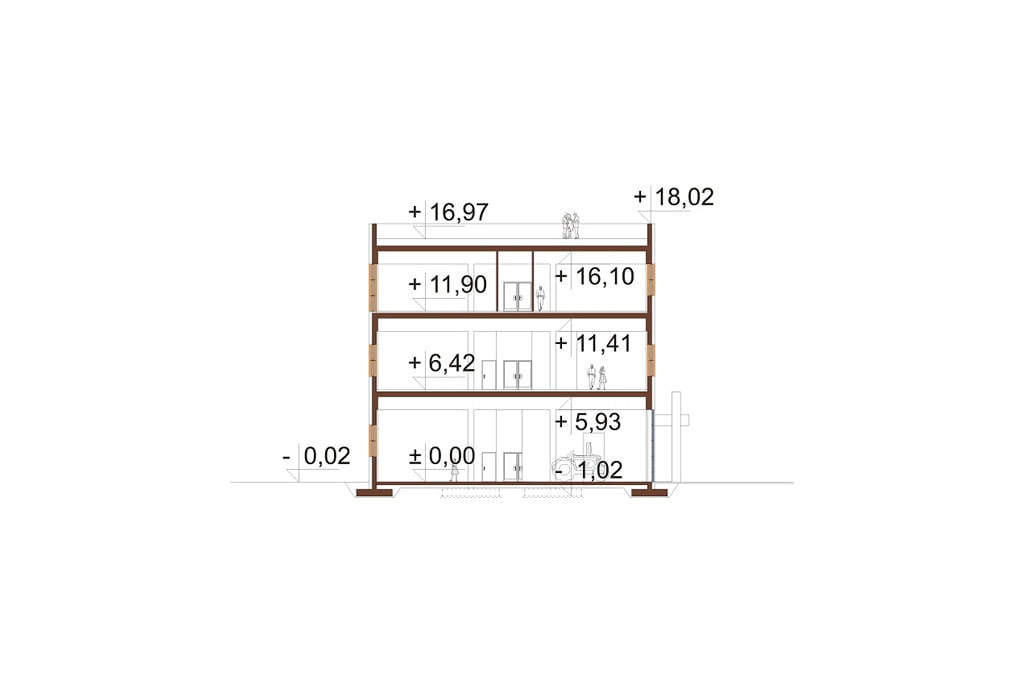

Przekrój

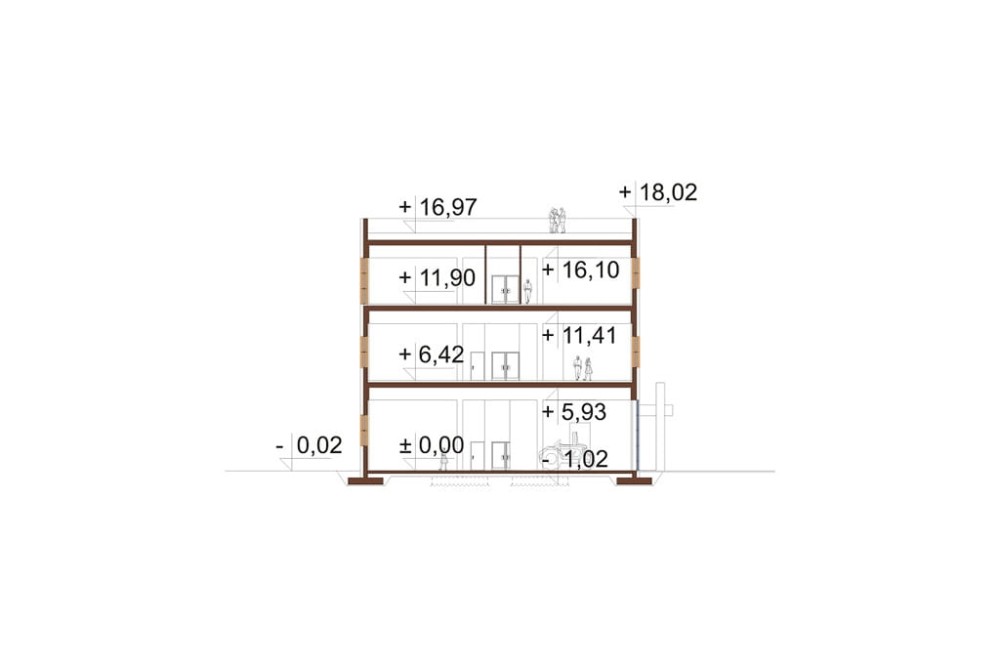

A-A

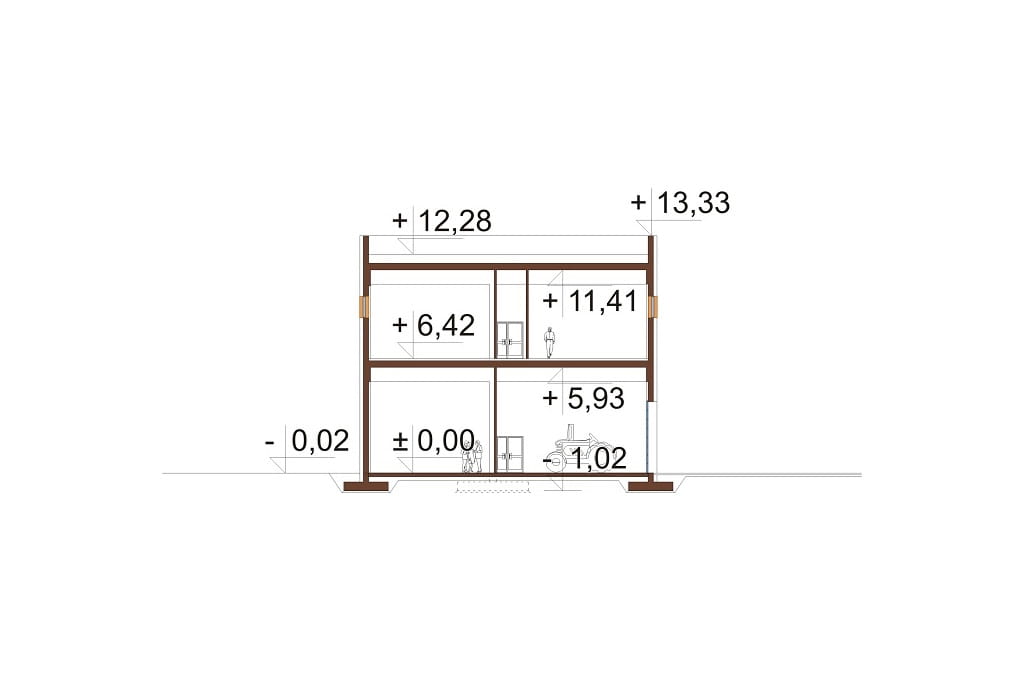

B-B

Informacje podstawowe

Technologia: tradycyjna

Ściany zewnętrzne: beton komórkowy 30 cm, styropian 20 cm

Strop w budynku: prefabrykowane

Kąt nachylenia dachu: dach płaski

Ogrzewanie: gazowe, wodne oraz nadmuchowe, c.w.u. z pompy ciepła do c.w.u.

Wentylacja: mechaniczna z odzyskiem ciepła, wyciągowa oraz grawitacyjna

Program:
Parter: dwa wiatrołapy, hol wejściowy, poczekalnia, sala sprzedaży, WC, WC damskie, WC męskie, pomieszczenie porządkowe, klatka schodowa, korytarz, szatnia, winda, pokój śniadań, magazyn podręczny, kotłownia, stanowiska naprawy, akumulatornia, myjnia samochodowa, kabina lakiernicza, pomieszczenie techniczne, pomieszczenie techniczne elektryczne, ślusarnia, spawalnia, pokój kierownika zmiany.
I Piętro: klatka schodowa, serwerownia, winda, hol wejściowy, kawiarnia, zaplecze kawiarni, sala sprzedaży, WC, WC damskie, WC męskie, pomieszczenie porządkowe, archiwum, antresola, dwa pomieszczenia biurowe, stanowiska naprawy, korytarz, trzynaście pomieszczeń magazynowych.
II Piętro: dwie klatki schodowe, pomieszczenie gospodarcze, pomieszczenie porządkowe, winda, WC, WC damskie, WC męskie, pokój śniadań, korytarz, siedemnaście pomieszczeń biurowych.

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

projekt architektoniczny
projekt konstrukcyjny
projekt wewnętrznych instalacji sanitarnych (wod-kan, co, cwu, wentylacja mechanioczna, gaz, hydranty wewnętrzne)
projekt wewnętrznej instalacji elektrycznej oraz instalacji odgromowej i fotowoltaicznej
projektowana charakterystyka energetyczna budynku
zestawienie materiałów budowlanych
zgoda na zmiany w projekcie

Ogólne kategorie, do których należy ten projekt

Powierzchnia użytkowa (m²) 3000 - 5000
Powierzchnia zabudowy (m²) 1000 - 2000
Kąt nachylenia dachu (°) 0 - 5
Szerokość działki/krótszy bok (m) 25 - 30
Wysokość budynku (m) 15 - 20

Podstawowe parametry projektu

Powierzchnia użytkowa (m²) 3880.00
Powierzchnia zabudowy (m²) 1854.03
Szerokość budynku/krótszy bok (m) 19.90
Długość budynku/dłuższy bok (m) 103.74
Wysokość budynku (m) 18.04
Szerokość działki/krótszy bok (m) 27.90
Rodzaj dachu płaski
Piwnica bez podpiwniczenia
Garaż bez garażu
Poddasze piętro

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna
Strop w budynku* prefabrykowany
Liczba kondygnacji 3
Rodzaj ogrzewania gazowe
Instalacja fotowoltaiczna* tak
Wentylacja* mechaniczna
Liczba pomieszczeń 89
Liczba łazienek (bez WC) 1

Dodatkowe parametry projektu

Winda w budynku tak
Przystosowany dla osób niepełnosprawnych tak
Garaż podziemny nie
Pomieszczenie socjalne tak

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
