Budynek mieszkalno-gospodarczy
Kod: L-6830
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę sprawdź >> |
 |
Projekt techniczny zamów >> |
 |
Parametry projektu zobacz >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

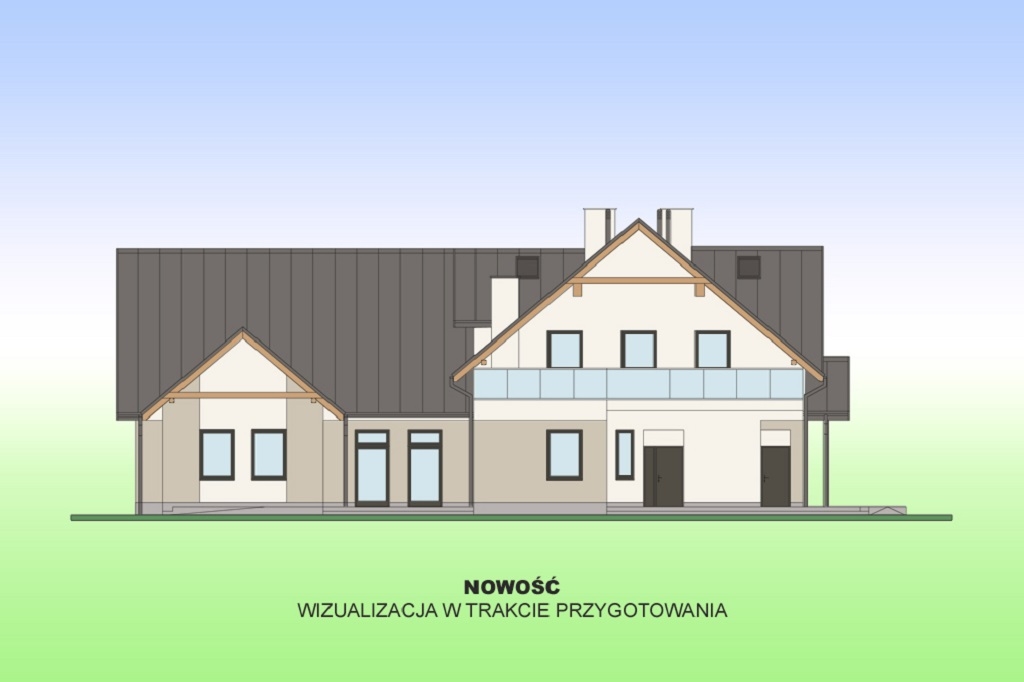

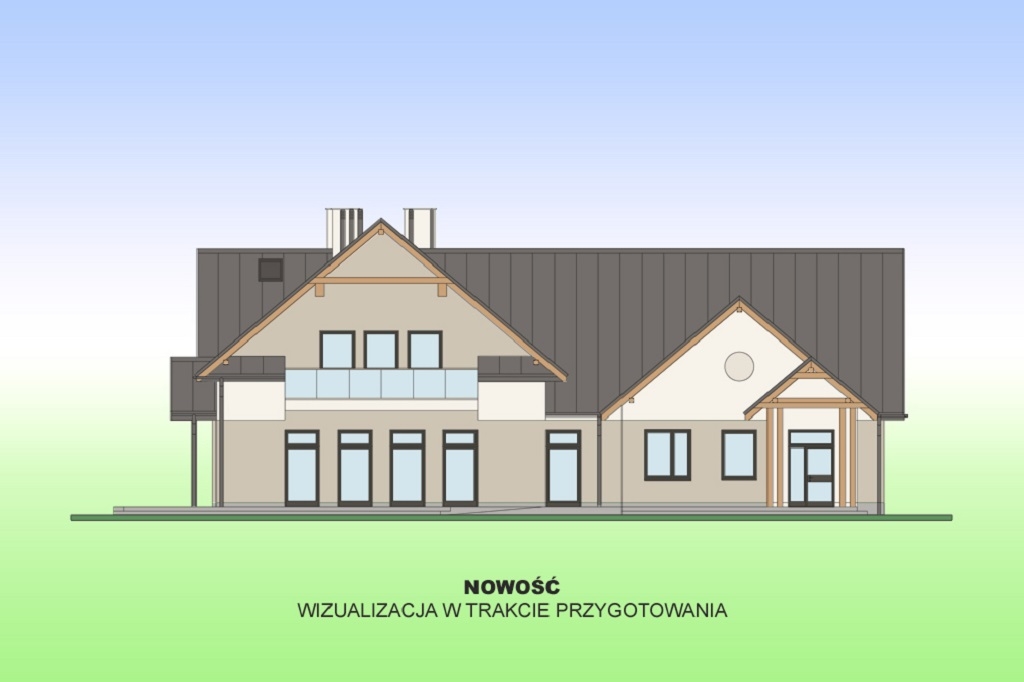

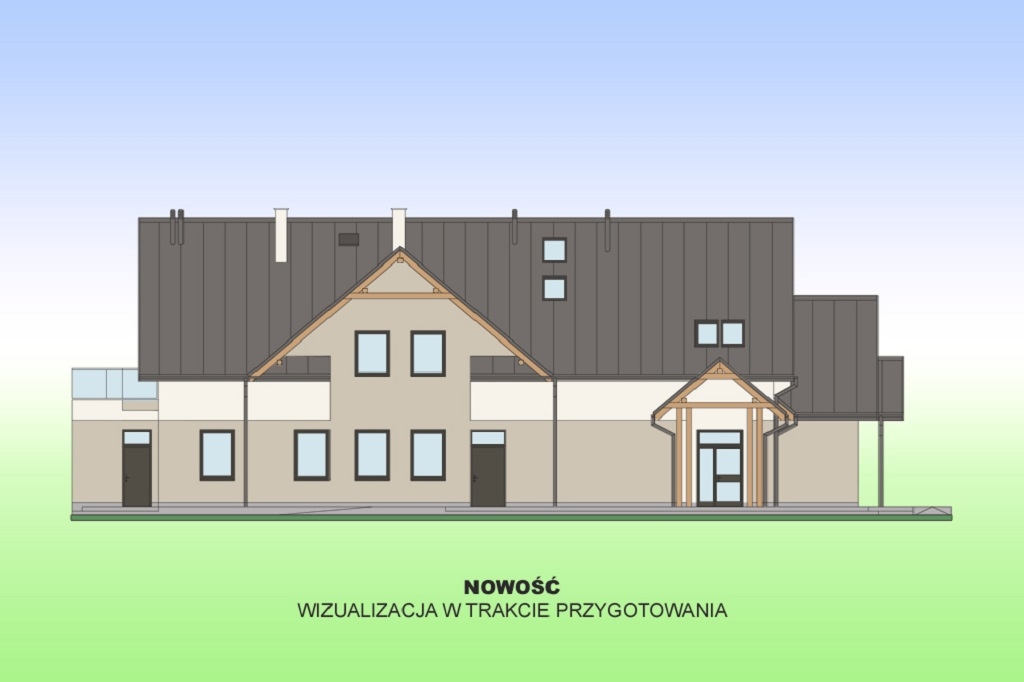

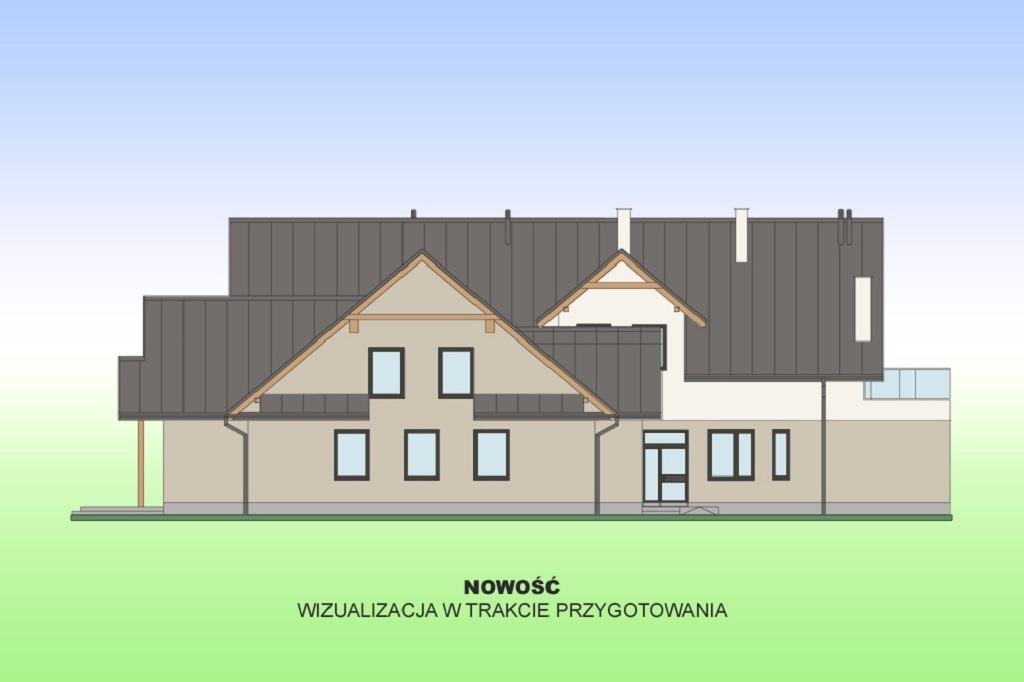

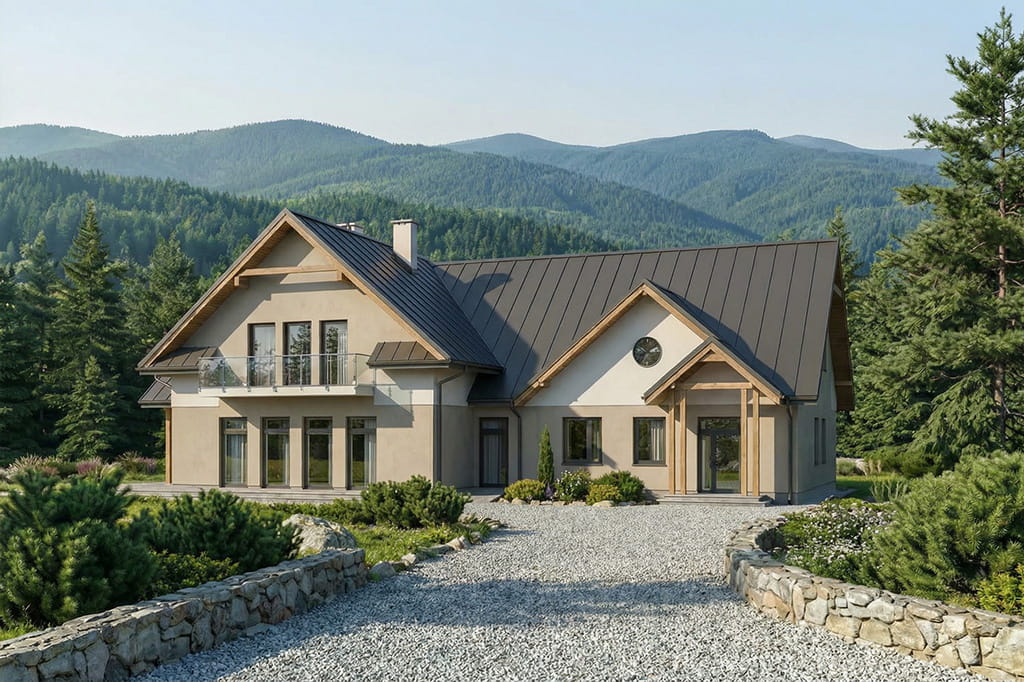

Prezentacja projektu
Opis projektu
Projekt L-6830 to budynek mieszkalno-gospodarczy z możliwością adaptacji na budynek usługowy, dom weselny lub pensjonat. Budynek parterowy z poddaszem użytkowym, bez garażu. W projekcie przewidziano wentylację mechaniczną, ogrzewanie gazowe i pompę ciepła do przygotowania cwu.

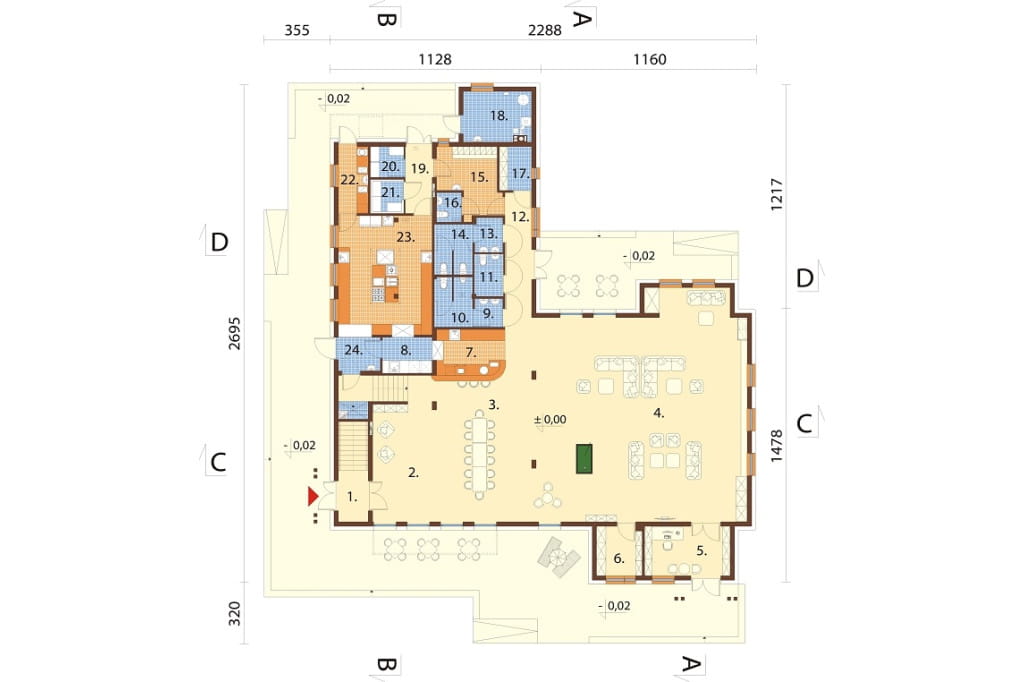

Rzut parteru
Parter: 353,50 m2
Część mieszkalna
1. Wiatrołap + kl. schodowa 6,81 m2
2. Holl wejściowy 30,68 m2
3. Jadalnia 41,94 m2
4. Pokój dzienny 130,78 m2
5. Gabinet 11,94 m2
6. Pom. gospodarcze 6,25 m2
7. Kuchnia 13,06 m2
8. Pom. gospodarcze 4,99 m2
9. Przedsionek 2,65 m2
10 WC 5,35 m2
11. WC 3,43 m2
12. Korytarz 10,47 m2
Część gospodarcza
13. Przedsionek 2,65 m2
14. WC 5,40 m2
15. Pom. gospodarcze 10,32 m2
16. Łazienka gospodarcza 2,0 m2
17. Pom. gospodarcze 3,94 m2
18. Kotłownia 9,50 m2
19. Korytarz 4,98 m2
20. Pom. gospodarcze 2,84 m2
21. Pom. gosp. - chłodnia 2,60 m2
22. Pom. gospodarcze 5,55 m2
23. Kuchnia gospodarcza 31,90 m2
24. Pom. gospodarcze 3,93 m2

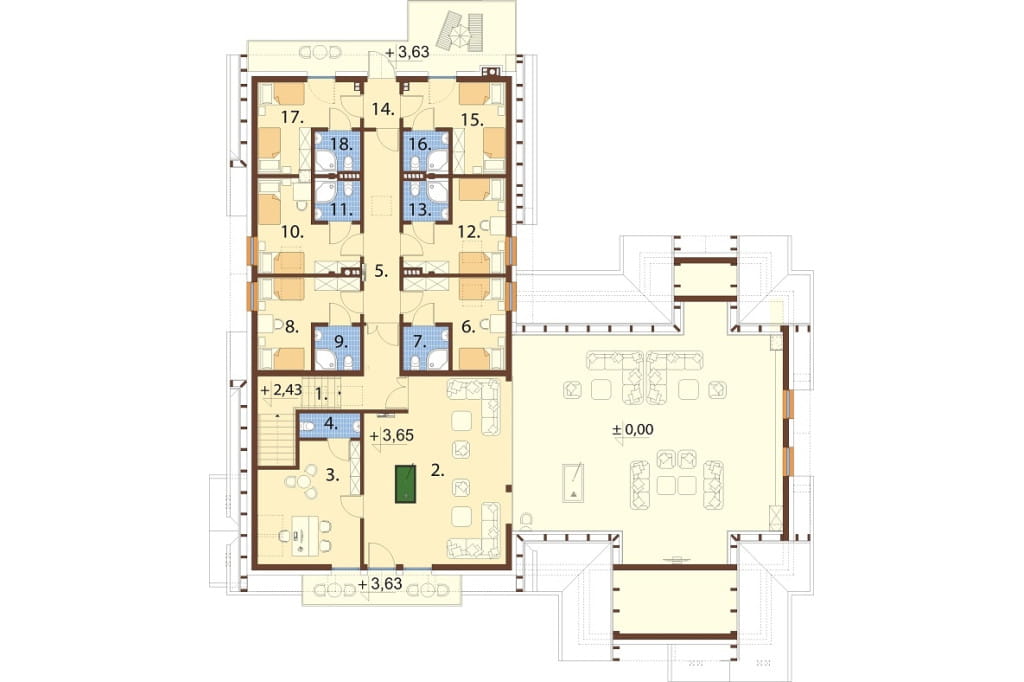

Rzut piętra / antresoli
Poddasze: 178,94 / 189,93 m2
Część mieszkalna
1. Klatka schodowa 15,10 m2
2. Antresola 43,48 / 44,79 m2
3. Gabinet 17,59 / 19,77 m2
4. WC 2,48 m2
5. Korytarz 11,63 m2
6. Sypialnia 11,22 / 12,32 m2
7. Łazienka 3,34 m2
8. Sypialnia 11,78 / 12,32 m2
9. Łazienka 3,34 m2
10. Sypialnia 12,04 / 12,56 m2
11. Łazienka 3,12 m2
12. Sypialnia 11,58 / 12,66 m2
13. Łazienka 3,12 m2
14. Korytarz 2,74 m2
15. Sypialnia 10,06 / 12,19 m2
16. Łazienka 3,13 m2
17. Sypialnia 10,06 / 12,19 m2
18. Łazienka 3,13 m2

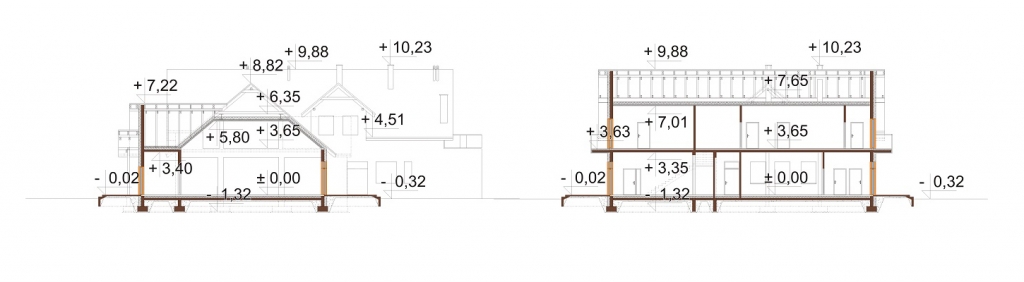

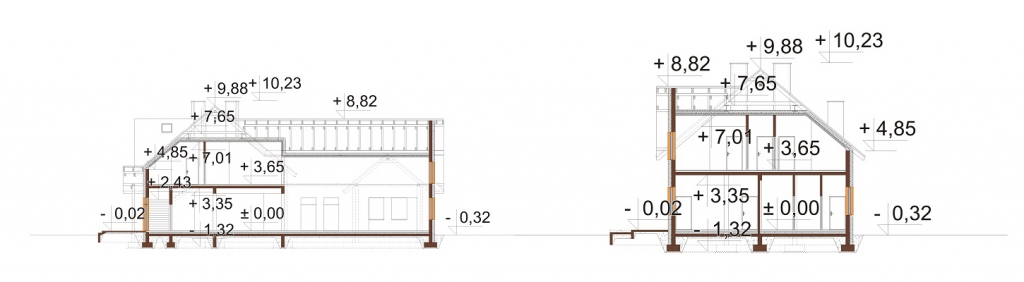

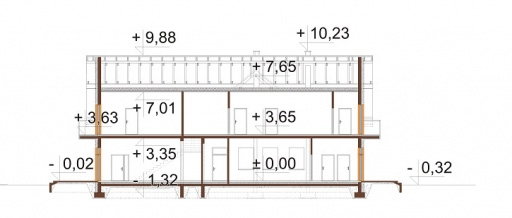

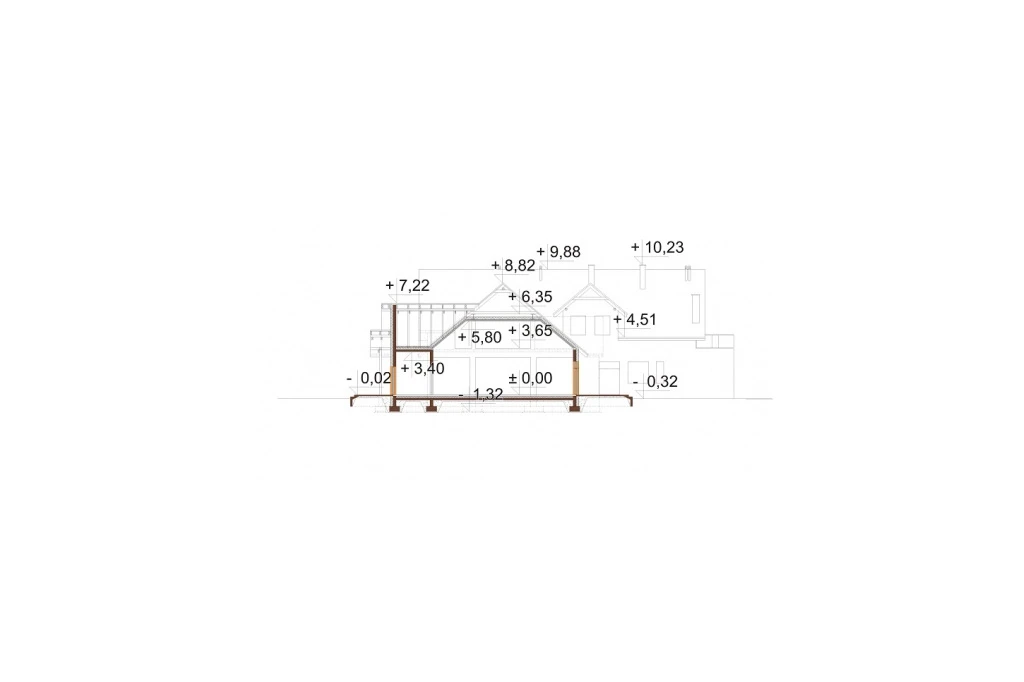

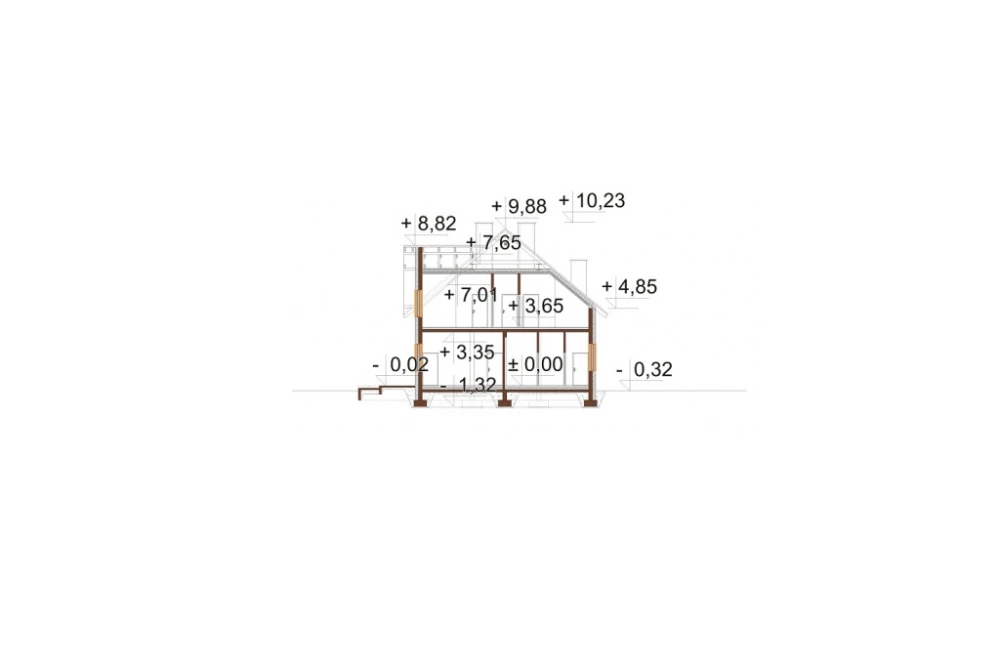

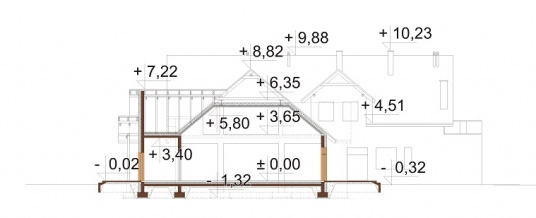

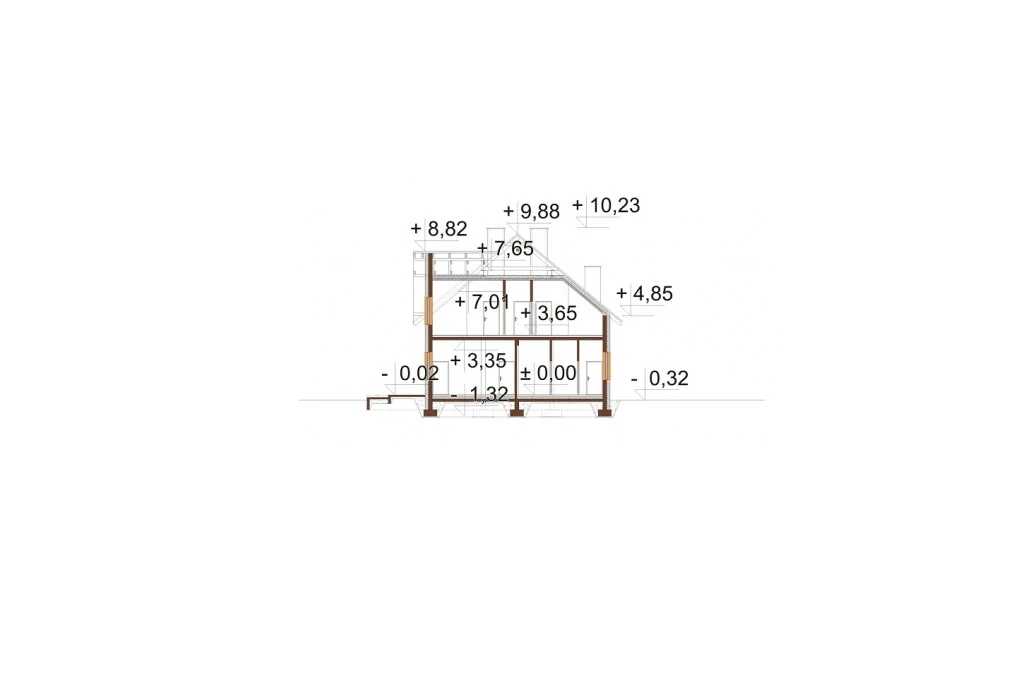

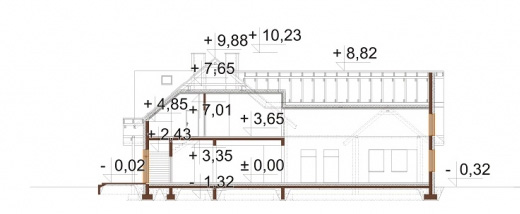

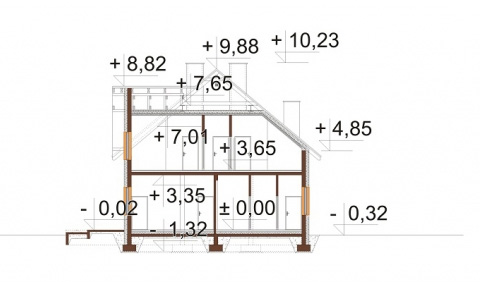

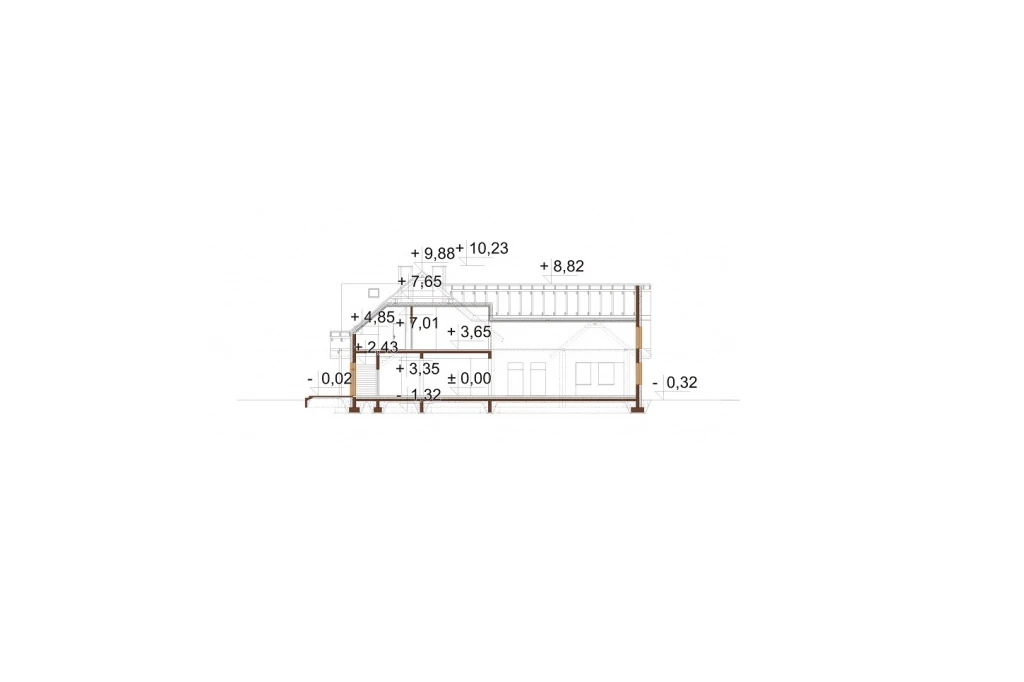

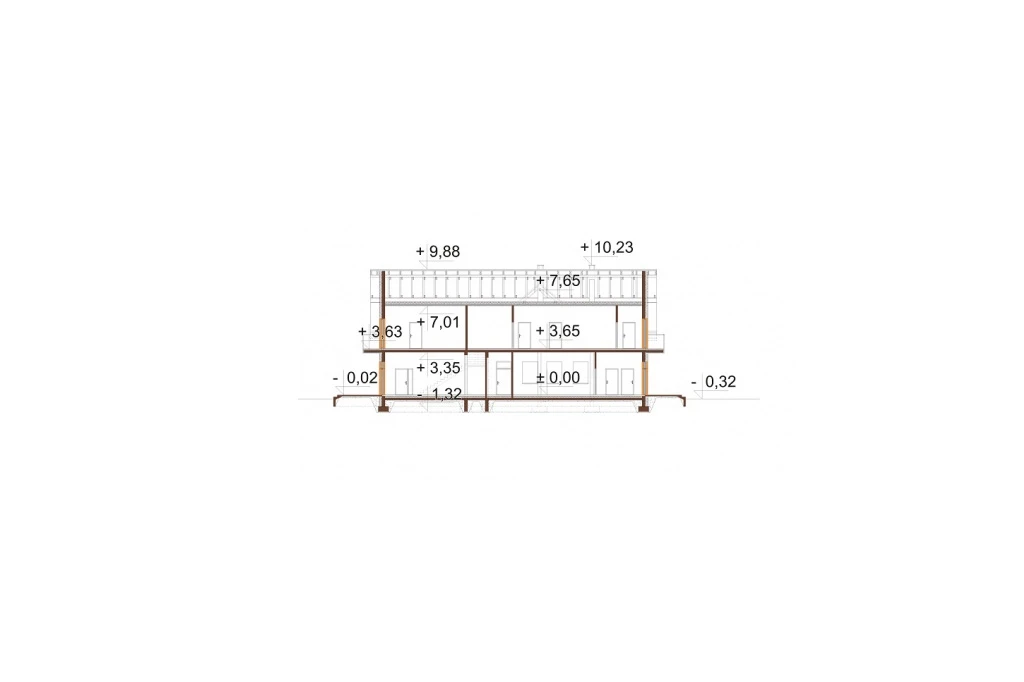

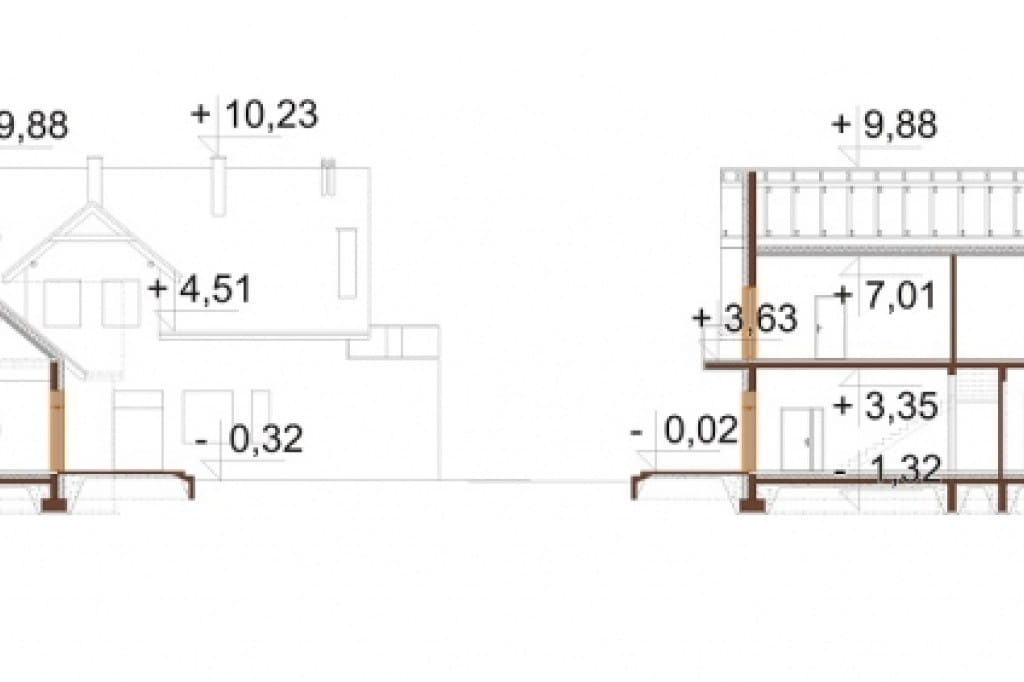

Przekrój
Informacje podstawowe
Projekt budynku mieszkalno-gospodarczego L-6830
Budynek parterowy z poddaszem użytkowym, bez podpiwniczenia i bez garażu.
Obiekt przystosowany dla osób niepełnosprawnych.
Możliwość adaptacji na budynek usługowy, dom weselny, pensjonat.
Technologia: tradycyjna
Ściany zewnętrzne: bloczki betonu komórkowego 24 cm, styropian 20 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 40°
Ogrzewanie: gazowe, pompa ciepła do cwu
Wentylacja: mechaniczna
Pokrycie dachu: blacha dachówkowa
Powierzchnia dachu: 742,53 m2
Program:
Parter - część mieszkalna: wiatrołap, holl, jadalnia, pokój dzienny gabinet, 2 pom. gospodarcze, kuchnia, przedsionek, 2 WC, korytarz
Parter - część gospodarcza: przedsionek, wc, kotłownia, korytarz, łazienka gospodarcza, kuchnia gospodarcza, 6 pom. gospodarczych
Poddasze: antresola, gabinet, wc, korytarz, 6 łazienek, 6 sypialni
W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 12 kWp, która będzie generować prąd na potrzeby zasilania wentylacji mechanicznej, urządzeń pomocniczych do co i cwu, zasilania pompy ciepła do cwu oraz częściowo oświetlenia wbudowanego.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Projekt ten nie wymaga pozwolenia na budowę i może być budowany na zgłoszenie zgodnie ze znowelizowanym Prawem Budowlanym obowiązującym od 3.01.2022 roku czytaj więcej >>
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny
- projekt konstrukcyjny
- projekt wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o, wentylacja mechaniczna, technologia kotłowni gazowej z pompą ciepła)
- projekt wewnętrznej instalacji elektrycznej oraz instalacji odgromowej i fotowoltaicznej
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 300 - 500
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 300 - 500
- Kąt nachylenia dachu (°) 35 - 40
- Szerokość działki/krótszy bok (m) 30 - 40
- Wysokość budynku (m) 9 - 10
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 446.83
- Powierzchnia użytkowa (m²) 532.44
- Powierzchnia zabudowy (m²) 421.36
- Szerokość budynku/krótszy bok (m) 22,88
- Długość budynku/dłuższy bok (m) 26,95
- Wysokość budynku (m) 10,20
- Szerokość działki/krótszy bok (m) 31.93
- Kąt nachylenia dachu (°) 40°
- Rodzaj dachu wielospadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze antresola
Uzupełniające parametry projektu
- Rodzaj technologii* YTONG
- Kubatura (m³) 3065.80
- Liczba kondygnacji 2
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 44,83
- Liczba pomieszczeń 42
- Liczba łazienek (bez WC) 6 - 10
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
