Projekt Budynek magazynowo-biurowy Kod: K-129B
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

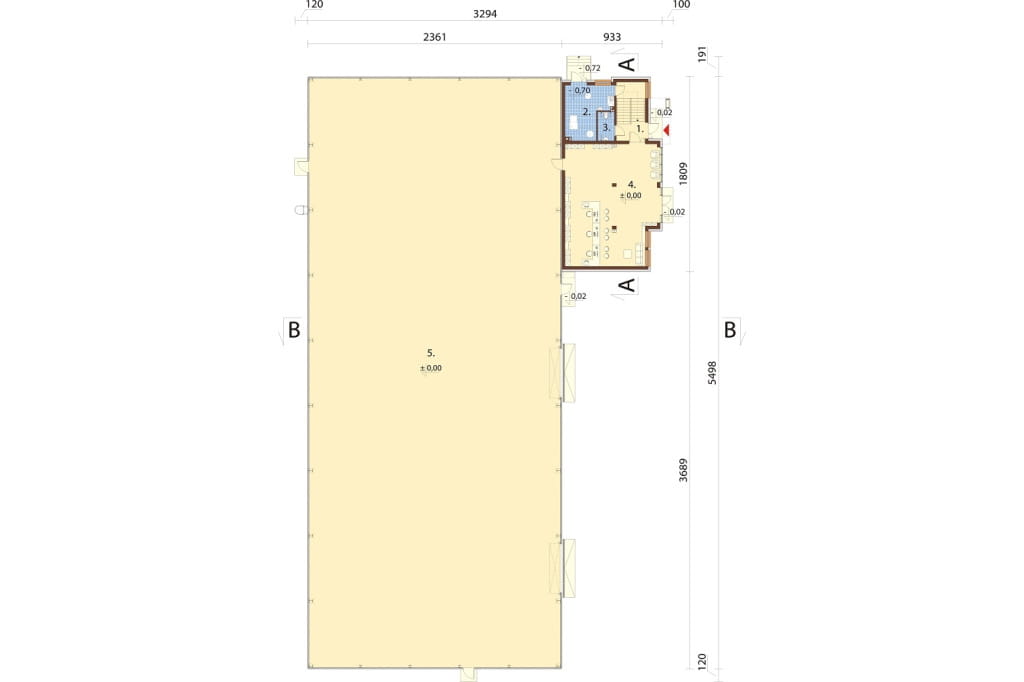

Rzut parteru

Parter: 1400,29 m2


1. Klatka schodowa 12,01 m2
2. Kotłownia 18,24 m2
3. WC / WC dla os. niepełnospr. 4,00 m2
4. Ekspozycja + sala sprzedaży 91,84 m2
5. Pom. magazynowe 1274,20 m2

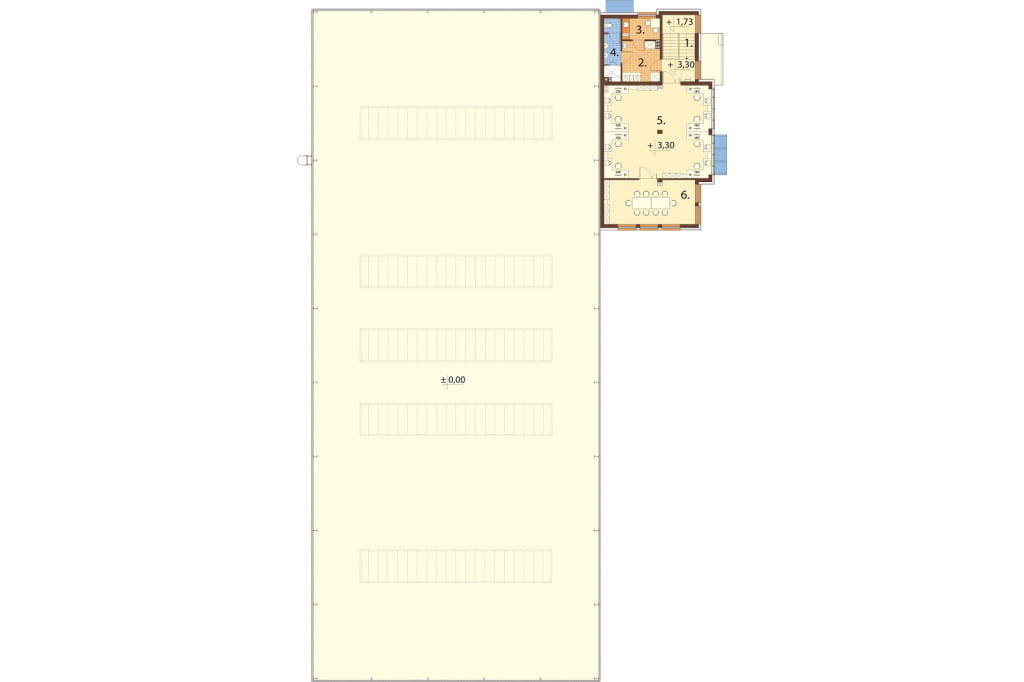

Rzut I piętra

Piętro: 126,40 m2


1. Klatka schodowa 14,30 m2
2. Szatnia 9,77 m2
3. Pokój śniadań 5,15 m2
4. WC + natrysk 6,51 m2
5. Biuro 64,28 m2
6. Pok. konferencyjny 26,39 m2

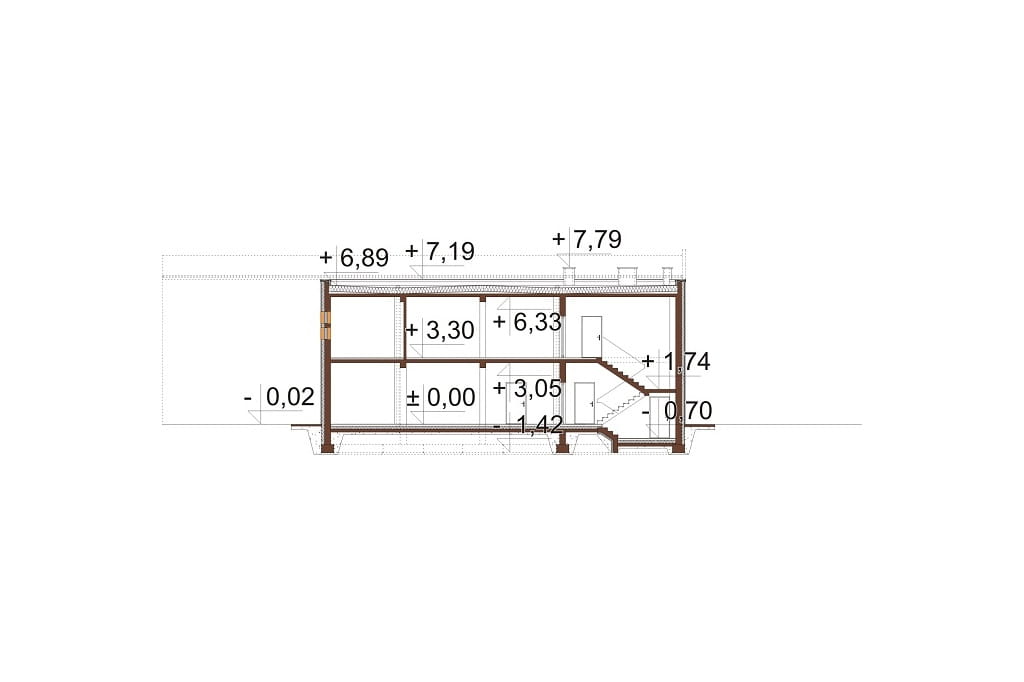

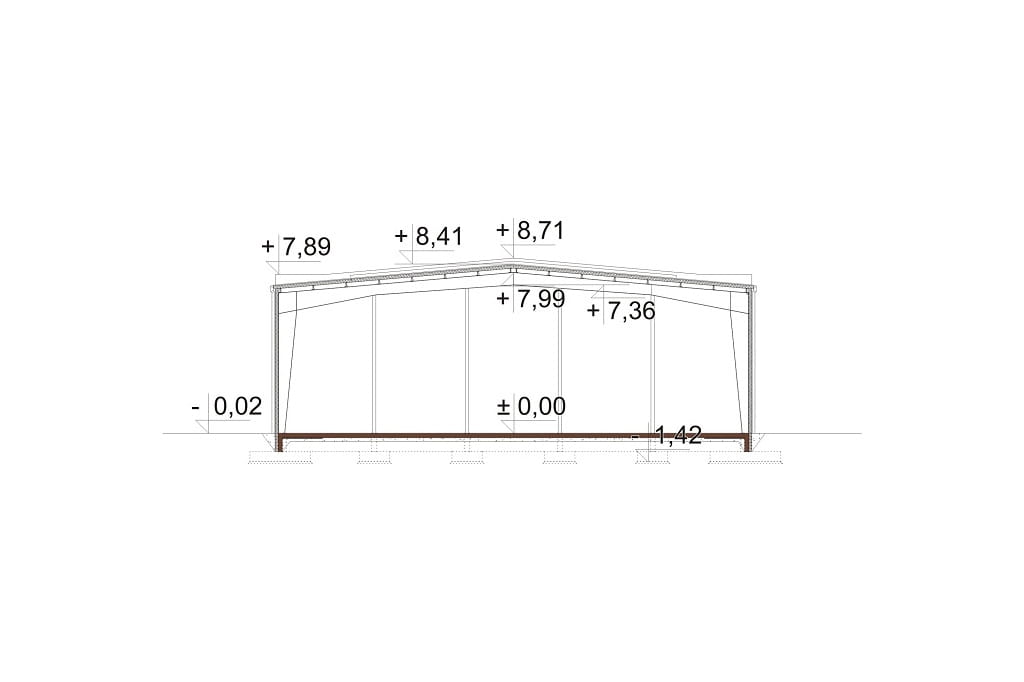

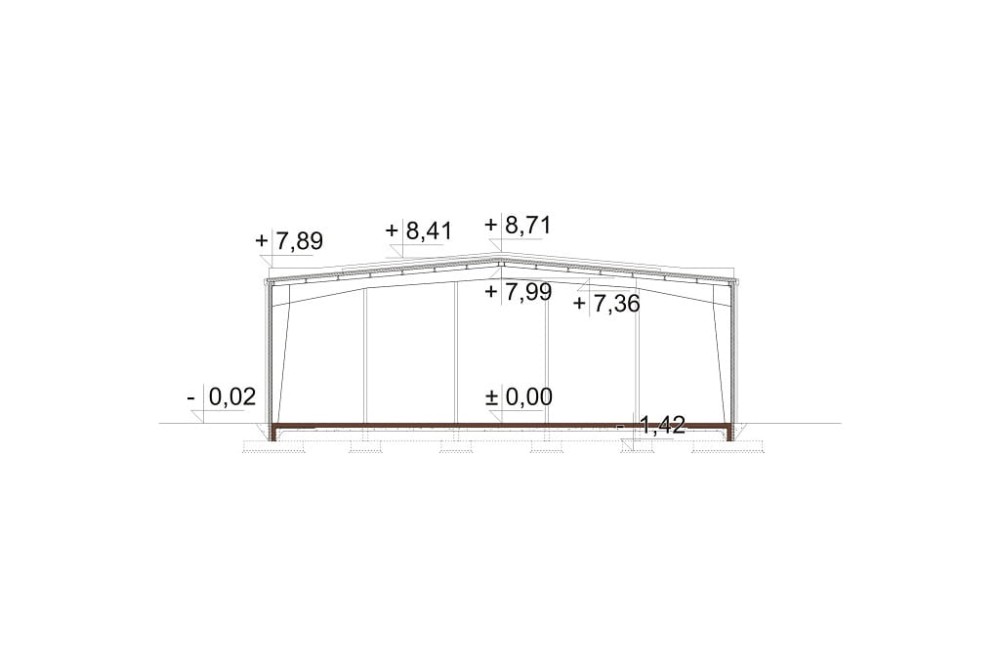

Przekrój

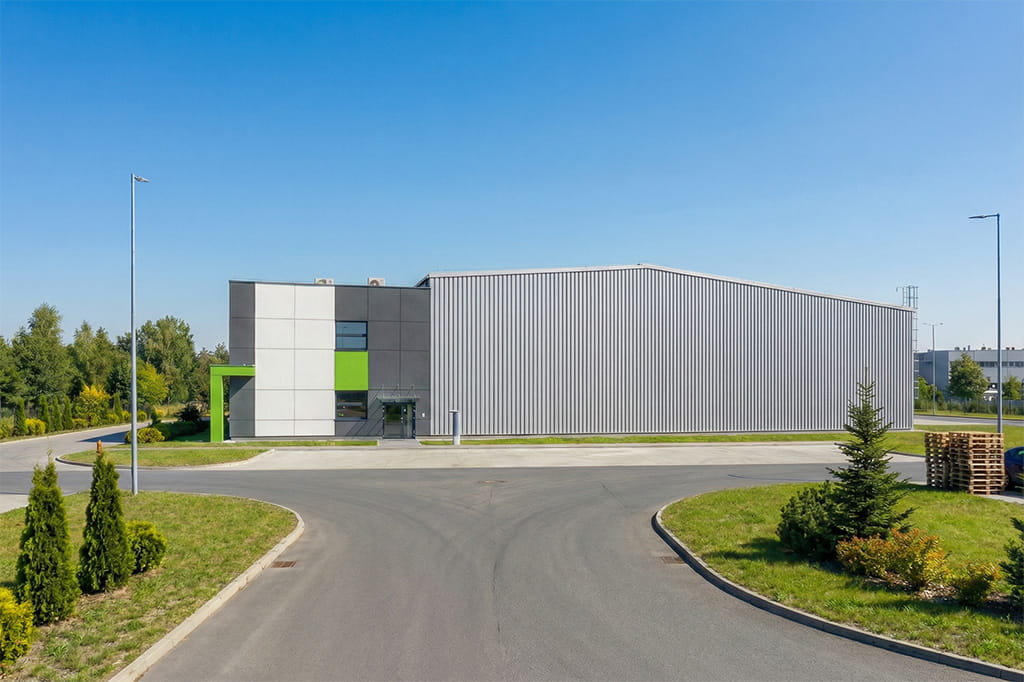

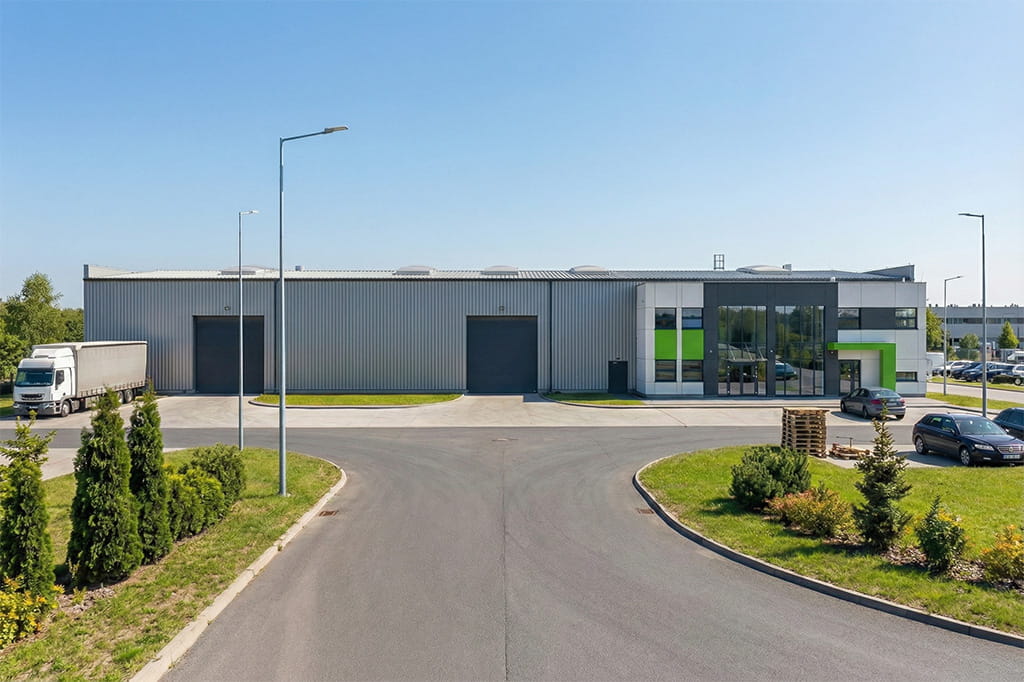

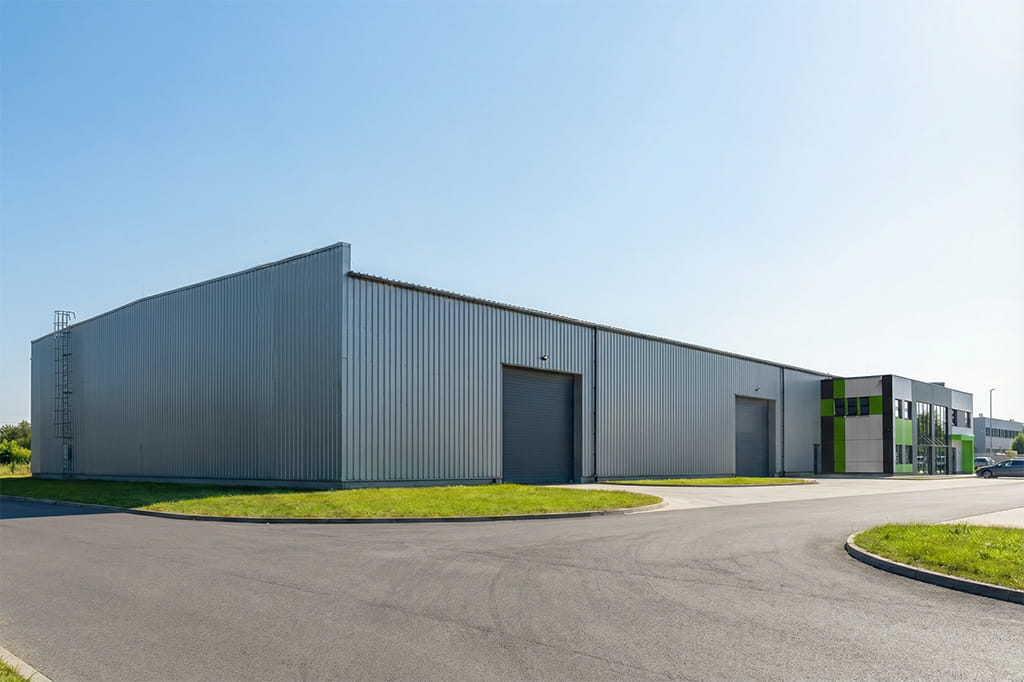

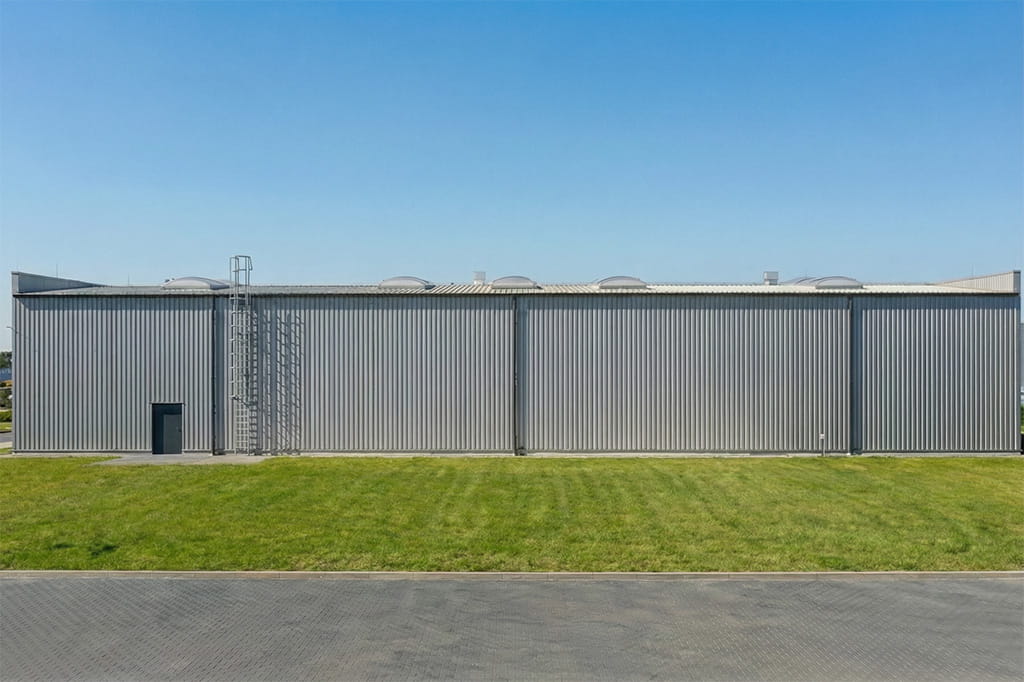

Projekt budynku magazynowo - biurowego K-129B

Budynek nie jest podpiwniczony i składa się z dwóch części:
dwukondygnacyjnego budynku biurowego i jednokondygnacyjnej hali magazynowej.

W obiekcie może jednocześnie przebywać:
- w części biurowej na parterze do 20 osób, na piętrze do 19 osób
- w części magazynowej do 40 osób
Obiekt jest przystosowany dla os. niepełnosprawnych.

Część biurowa przykryta stropodachem o spadku 2,2 - 3,5 %.
Część magazynowa przykryta dachem dwuspadowym o kącie nachylenia 5°.


Technologia: tradycyjna (biuro), stalowa (hala)
Ściany zewnętrzne:
- część biurowa: pustak ceramiczny 29 cm, wełna mineralna 15 cm, panele elewacyjne
- część magazynowa: płyta warstwowa z rdzeniem poliuretanowym 14 cm, konstrukcja stalowa
Strop w części biurowej: żelbetowy
Ogrzewanie: paliwo stałe, pompa ciepła do c.w.u, ogrzewanie podłogowe na sali sprzedaży
Wentylacja: mechaniczna i grawitacyjna
Pokrycie dachu:
- część biurowa: stropodach
- część magazynowa: dachowa płyta warstwowa z rdzeniem poliuretanowym 16/20 cm, konstrukcja stalowa
Program:
- parter: klatka schodowa, kotłownia, WC, ekspozycja + sala sprzedaży, pom. magazynowe
- piętro: klatka schodowa, szatnia, pokój śniadań, WC + natrysk, biuro, pokój konferencyjny


W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 13,3 kWp, która będzie generować prąd na potrzeby zasilania wentylacji mechanicznej, urządzeń pomocniczych do c.o i c.w.u oraz częściowo oświetlenia wbudowanego.

Powierzchnia zabudowy: 1455.18 m²
Powierzchnia użytkowa: 1526.69 m²
Kubatura: 11308.50 m³
Szerokość działki: 40.94 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 11
Kąt nachylenia dachu: 5°, 2,2% - 3,5%
Pokój na parterze: Nie
Wysokość budynku: 8,73 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 1,69 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: handlowo-usługowe, piętrowe, komercyjne, projekt biura, projekt budynku handlowo-usługowego, projekt budynku usługowego, produkcyjne, projekty budynków produkcyjnych, projekty budynków inwentarskich, projekt budynku inwentarskiego, inwentarskie, projekty budynków biurowych, Hala magazynowa, Budynki magazynowo - produkcyjne, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego, z fotowoltaiką
Technologia: stalowa, tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 9 900PLN

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
