Budynek magazynowo-biurowy
Kod: K-129B u
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
K-129B. Projekt hali, projekt magazynu, projekt hali magazynowej, projekt biura, projekt hali produkcyjnej,

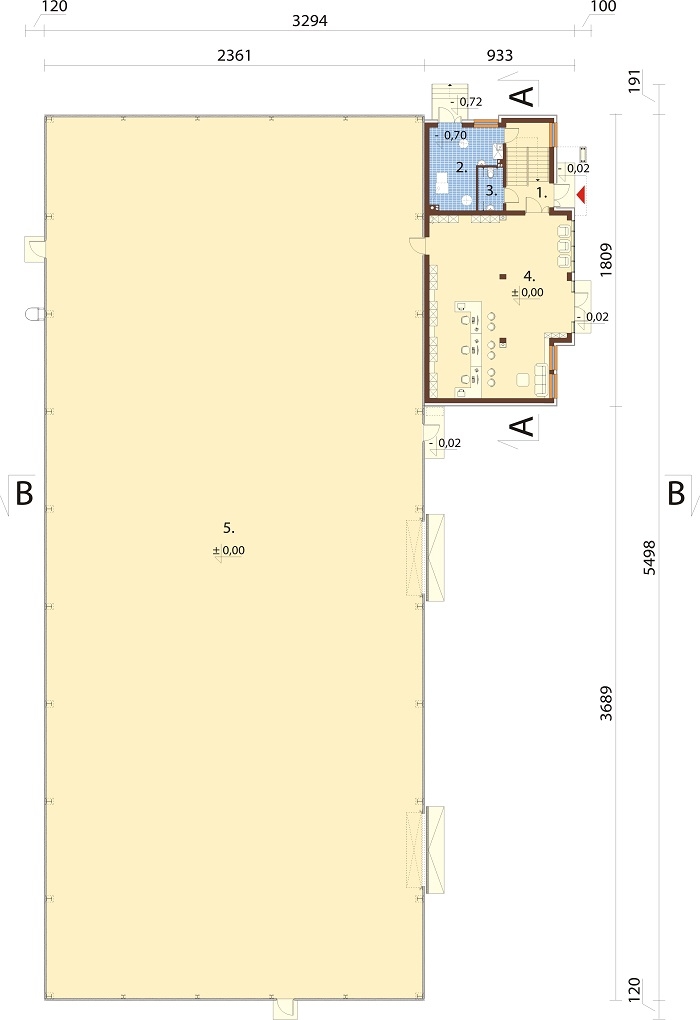

Rzut parteru
Parter: 1400,29 m2
1. Klatka schodowa 12,01 m2
2. Kotłownia 18,24 m2
3. WC / WC dla os. niepełnospr. 4,00 m2
4. Ekspozycja + sala sprzedaży 91,84 m2
5. Pom. magazynowe 1274,20 m2

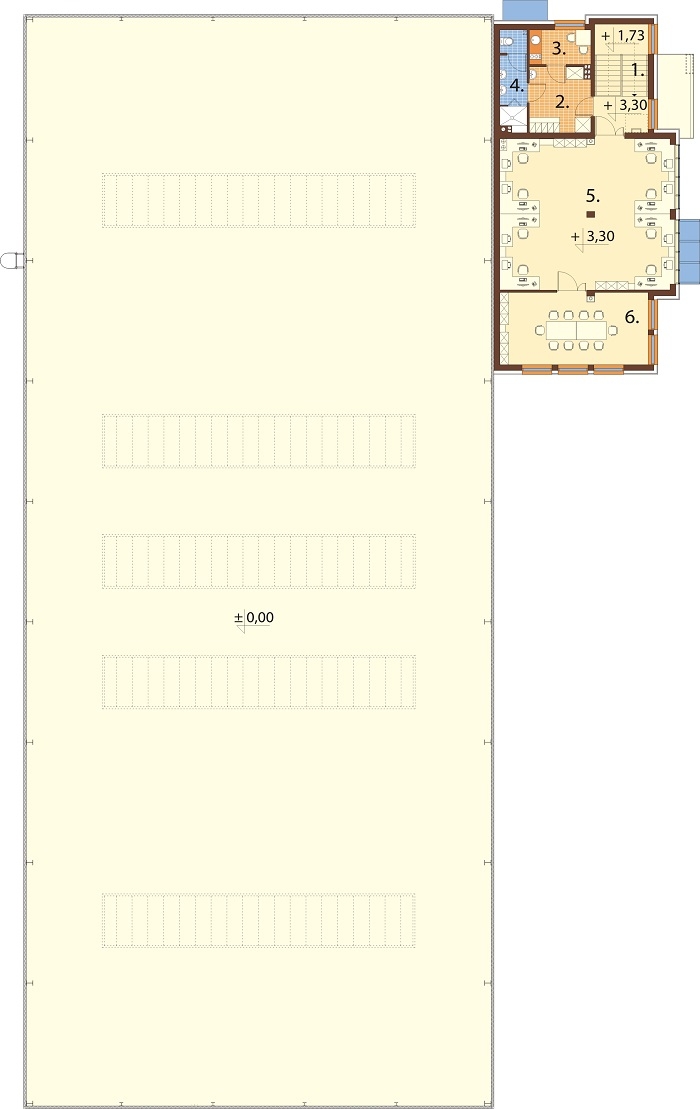

Rzut pierwszego piętra
Piętro: 126,40 m2
1. Klatka schodowa 14,30 m2
2. Szatnia 9,77 m2
3. Pokój śniadań 5,15 m2
4. WC + natrysk 6,51 m2
5. Biuro 64,28 m2
6. Pok. konferencyjny 26,39 m2

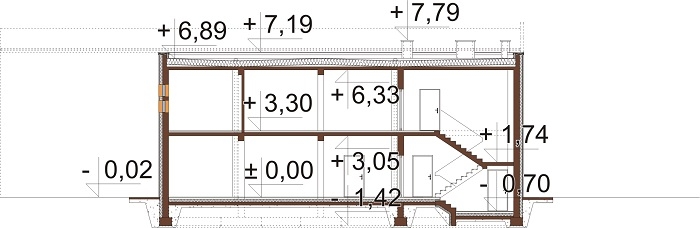

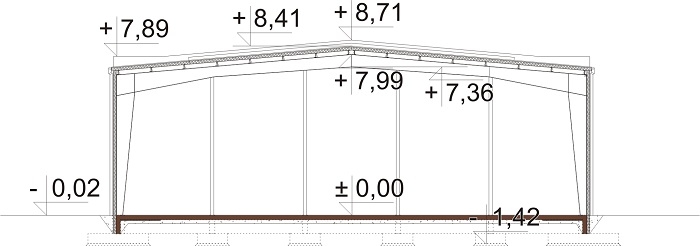

Przekrój
Informacje podstawowe
Projekt budynku magazynowo - biurowego K-129B
Budynek nie jest podpiwniczony i składa się z dwóch części:
dwukondygnacyjnego budynku biurowego i jednokondygnacyjnej hali magazynowej.
W obiekcie może jednocześnie przebywać:
- w części biurowej na parterze do 20 osób, na piętrze do 19 osób
- w części magazynowej do 40 osób
Obiekt jest przystosowany dla os. niepełnosprawnych.
Część biurowa przykryta stropodachem o spadku 2,2 - 3,5 %.
Część magazynowa przykryta dachem dwuspadowym o kącie nachylenia 5°.
Technologia: tradycyjna (biuro), stalowa (hala)
Ściany zewnętrzne:
- część biurowa: pustak ceramiczny 29 cm, wełna mineralna 15 cm, panele elewacyjne
- część magazynowa: płyta warstwowa z rdzeniem poliuretanowym 14 cm, konstrukcja stalowa
Strop w części biurowej: żelbetowy
Ogrzewanie: paliwo stałe, pompa ciepła do c.w.u, ogrzewanie podłogowe na sali sprzedaży
Wentylacja: mechaniczna i grawitacyjna
Pokrycie dachu:
- część biurowa: stropodach
- część magazynowa: dachowa płyta warstwowa z rdzeniem poliuretanowym 16/20 cm, konstrukcja stalowa
Program:
- parter: klatka schodowa, kotłownia, WC, ekspozycja + sala sprzedaży, pom. magazynowe
- piętro: klatka schodowa, szatnia, pokój śniadań, WC + natrysk, biuro, pokój konferencyjny
W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 13,3 kWp, która będzie generować prąd na potrzeby zasilania wentylacji mechanicznej, urządzeń pomocniczych do c.o i c.w.u oraz częściowo oświetlenia wbudowanego.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny
- projekt konstrukcyjny
- projekt wewnętrznych instalacji sanitarnych (wod-kan, co, went. mechaniczna z rekuperacją, klimatyzacja, technologia kotłowni na pellet, pompa ciepła do c.w.u
- projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
- projektowana charakterystyka energetyczna budynku
- przedmiar + zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 0 - 50
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 1000 - 2000
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 40 - 50
- Wysokość budynku (m) 7 - 8
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 0.00
- Powierzchnia użytkowa (m²) 1526.69
- Powierzchnia zabudowy (m²) 1455.18
- Szerokość budynku/krótszy bok (m) 32,94
- Długość budynku/dłuższy bok (m) 54,98
- Wysokość budynku (m) 8,73
- Szerokość działki/krótszy bok (m) 40.94
- Kąt nachylenia dachu (°) 5°, 2,2% - 3,5%
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Kubatura (m³) 11308.50
- Liczba kondygnacji 2
- Rodzaj ogrzewania paliwo stałe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 1,69
- Instalacja fotowoltaiczna* tak
- Liczba pomieszczeń 11
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
