Budynek magazynowo - biurowy

11 850,00 zł

Tak niską cenę gwarantujemy do 20 grudnia 2025

	W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >>
	Parametry projektu zobacz >>
	Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia
	Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >>
	Odbicie lustrzane projektu zobacz >>
	Koszty budowy zobacz >>
	Forum dotyczące tego projektu zobacz >>

Przejdź do opisu projektu i spaceru 3D

	Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >>
	Adaptacja i pozwolenie na budowę zobacz >>
	Jeśli masz pytanie napisz >>

Napisz jeśli masz pytanie

Prezentacja projektu

Opis projektu

Powierzchnia użytkowa: 867,93 m². Budynek nie jest podpiwniczony i składa się z dwóch części: dwukondygnacyjnego budynku biurowego i jednokondygnacyjnej hali magazynowej.
W obiekcie przewiduje się obecność do 25 osób: 10 na parterze, 15 na piętrze.
Obiekt jest przystosowany dla os. niepełnosprawnych.

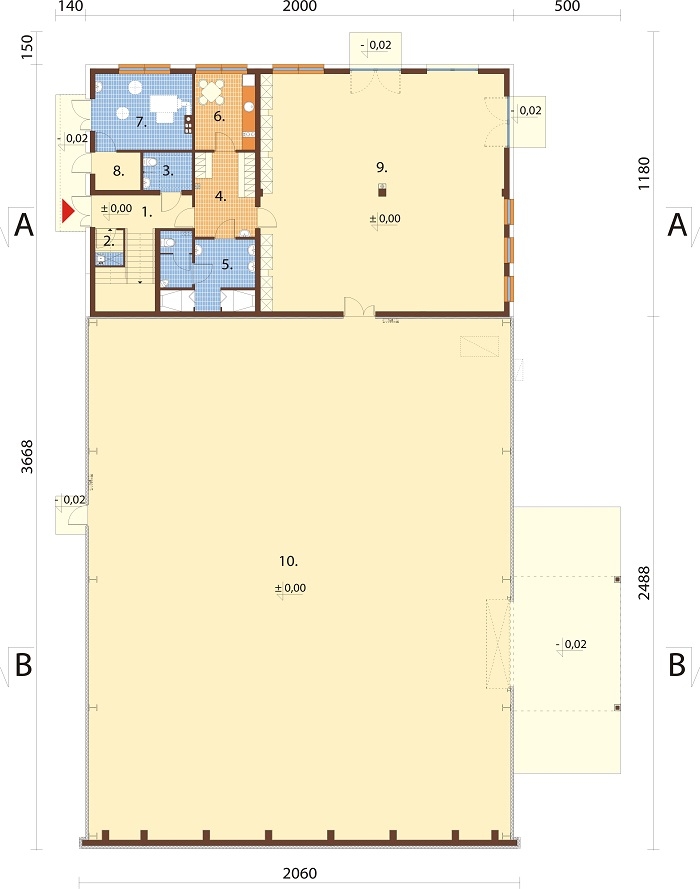

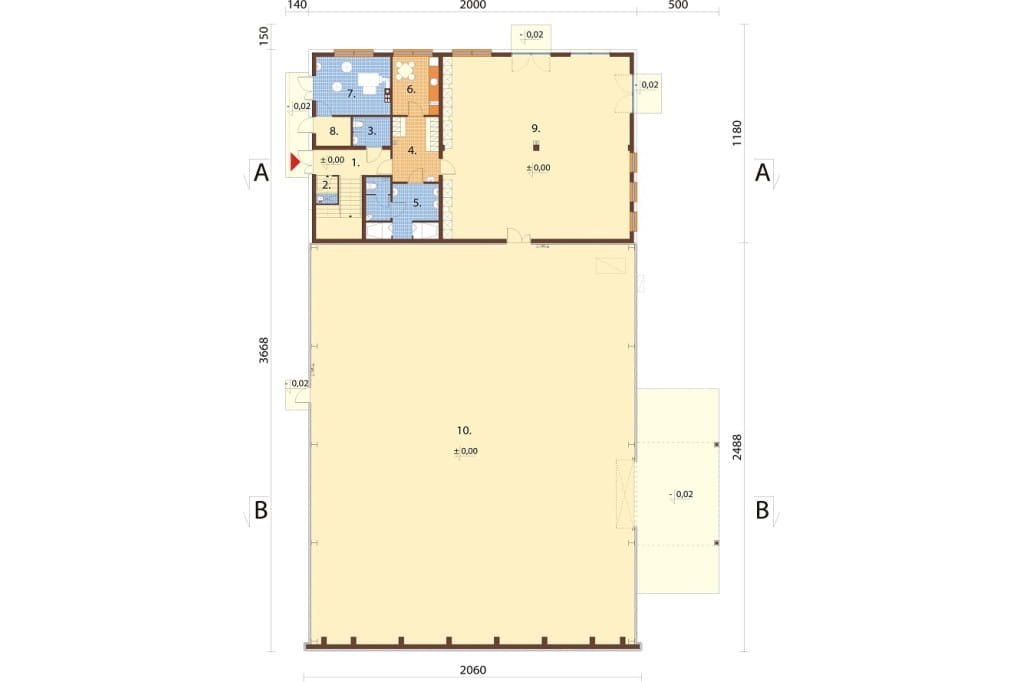

Rzut parteru

Powiększ rzut

Parter: 670,59 m²
1. Klatka schodowa 6,79 m²
2. Pom. porządkowe 2,07 m²
3. WC 3,88 m²
4. Szatnia personelu 10,80 m²
5. WC + natryski + umywalki 14,47 m²
6. Pokój śniadań 9,78 m²
7. Kotłownia 15,51 m²
8. Skład opału 3,57 m²
9. Pom. pakowania mebli 125,78 m²
10. Hala wielofunkcyjna 477,94 m²

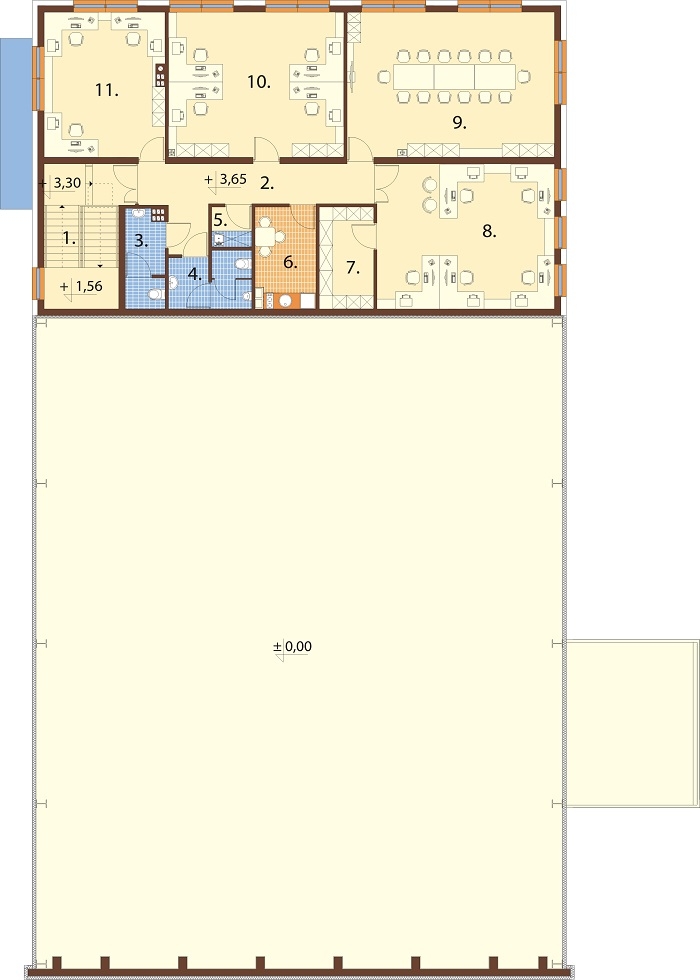

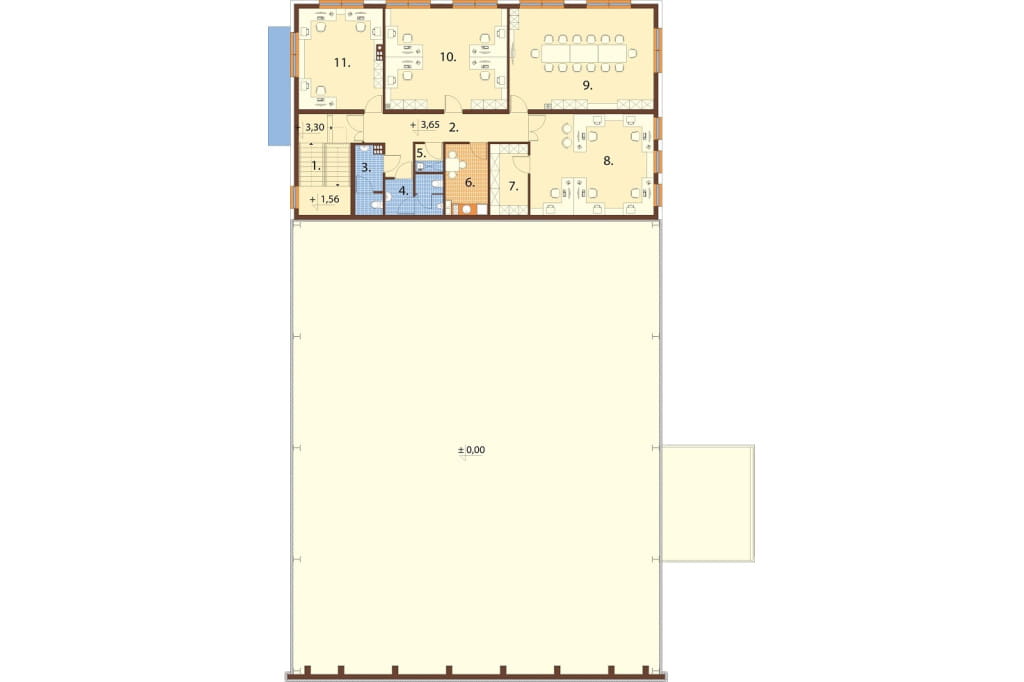

Rzut piętra

Powiększ rzut

Piętro: 197,34 m²
1. Klatka schodowa 15,84 m²
2. Korytarz 15,63 m²
3. WC damskie 5,10 m²
4. WC męskie 6,05 m²
5. Pom. porządkowe 2,13 m²
6. Kuchnia podręczna 8,50 m²
7. Archiwum 7,56 m²
8. Biuro 35,69 m²
9. Pokój konferencyjny 41,67 m²
10. Biuro 35,20 m²
11. Biuro 23,97 m²

Przekrój

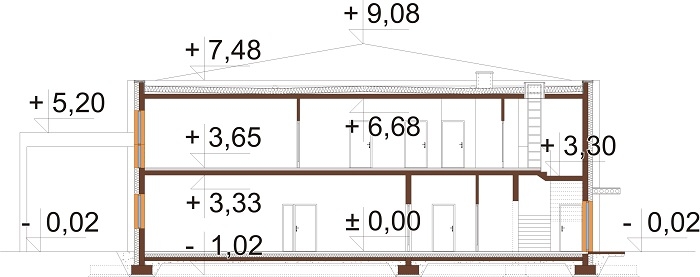

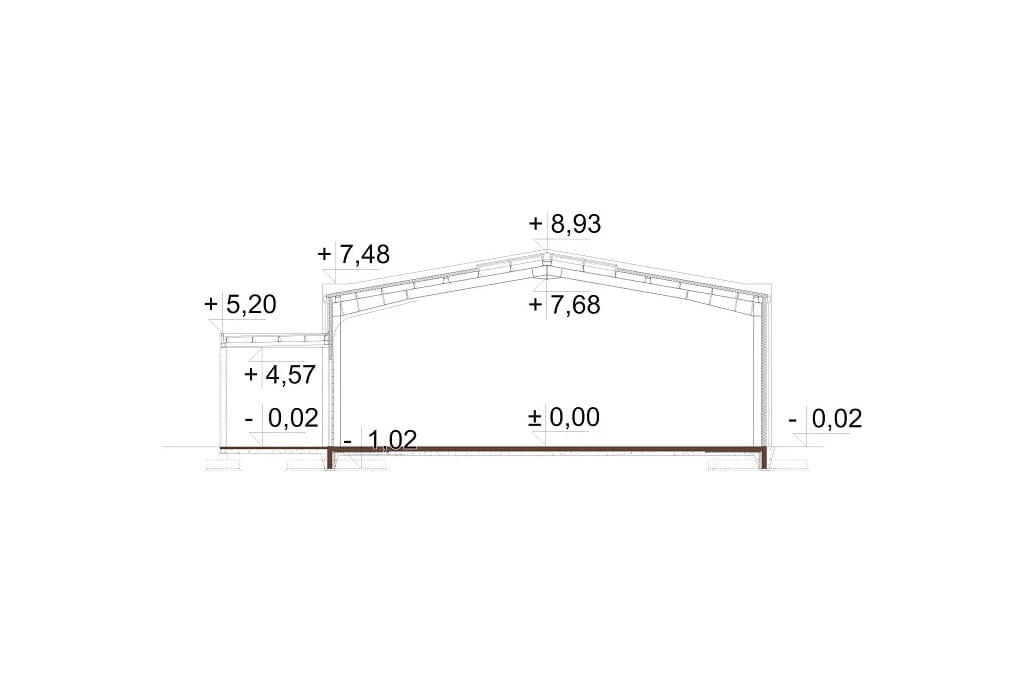

A-A

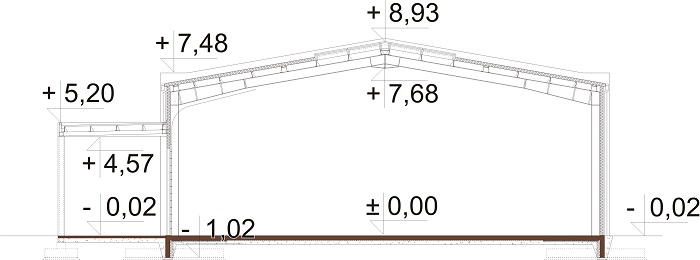

B-B

Informacje podstawowe

Technologia: tradycyjna (biuro), stalowa (hala)

Ściany zewnętrzne:
Część biurowa: bloczki z betonu komórkowego 24 cm, styropian 20 cm, tynk zewnętrzny
Część magazynowa: płyta warstwowa z rdzeniem poliuretanowym 14 cm, konstrukcja stalowa

Strop w części biurowej: żelbetowy

Kąt nachylenia dachu:
Część biurowa przykryta stropodachem o spadku 1,8 - 2,2%
Część produkcyjna przykryta dachem dwuspadowym o kącie nachylenia 10°

Ogrzewanie: paliwo stałe, pompa ciepła do c.w.u, na hali magazynowej powietrze podgrzane w nagrzewnicach wodnych

Wentylacja: mechaniczna i grawitacyjna

Pokrycie dachu:
Część biurowa: stropodach
Część magazynowa: dachowa płyta warstwowa z rdzeniem poliuretanowym, konstrukcja stalowa

Program:
Parter: klatka schodowa, pom. porządkowe, WC, szatnia, WC z natryskami, pokój śniadań, pom. pakowania mebli, hala wielofunkcyjna, kotłownia, skład opału
Piętro: klatka schodowa, korytarz, WC damskie, WC męskie, pom. porządkowe, kuchnia podręczna, archiwum, 3 pomieszczenia biurowe, pokój konferencyjny

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 11,7 kWp, która będzie generować prąd na potrzeby zasilania wentylacji mechanicznej, urządzeń pomocniczych do c.o i c.w.u oraz częściowo oświetlenia wbudowanego.

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

projekt architektoniczny
projekt konstrukcyjny
projekt wewnętrznych instalacji sanitarnych (wod-kan, co, went. mechaniczna z rekuperacją, klimatyzacja, technologia kotłowni na pellet, pompa ciepła do c.w.u
projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
projektowana charakterystyka energetyczna budynku
zestawienie materiałów budowlanych
zestawienie podstawowych elementów konstrukcji stalowej
zgoda na zmiany w projekcie

Ogólne kategorie, do których należy ten projekt

Powierzchnia użytkowa (m²) 500 - 1000
Powierzchnia zabudowy (m²) 500 - 1000
Kąt nachylenia dachu (°) 5 - 10
Szerokość działki/krótszy bok (m) 30 - 40
Wysokość budynku (m) 8 - 9

Podstawowe parametry projektu

Powierzchnia użytkowa (m²) 867.93
Powierzchnia zabudowy (m²) 733.92
Szerokość budynku/krótszy bok (m) 20.60
Długość budynku/dłuższy bok (m) 36.68
Wysokość budynku (m) 8.95
Szerokość działki/krótszy bok (m) 31.10
Kąt nachylenia dachu (°) 10, 0.81 - 0.99
Rodzaj dachu dwuspadowy
Piwnica bez podpiwniczenia
Garaż bez garażu
Poddasze piętro

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna / stalowa
Strop w budynku* żelbetowy
Pokrycie dachu* stropodach
Kubatura (m³) 5740.50
Liczba kondygnacji 2
Rodzaj ogrzewania paliwo stałe
Wskaźnik energii pierwotnej (kWh/(m²·rok)) 9,97
Instalacja fotowoltaiczna* tak
Wentylacja* mechaniczna
Liczba pomieszczeń 21
Liczba łazienek (bez WC) 1

Dodatkowe parametry projektu

Winda w budynku nie
Przystosowany dla osób niepełnosprawnych tak
Garaż podziemny nie
Pomieszczenie socjalne tak

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
