Projekt

Myjnia samochodowa

Kod: LK-148
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71



zobacz realizacje naszych projektów

Rzut parteru



Projekt LK-148 - rzut

Parter: 179,92 m2


1. Hol / poczekalnia 16,17 m2
2. WC 4,07 m2
3. Kuchnia / jadalnia 7,39 m2
4. Kotłownia (pompa ciepła) 3,87 m2
5. Pom. socjalne 10,08 m2
6. Pom. robocze 38,92 m2
7. Pom. robocze 99,42 m2

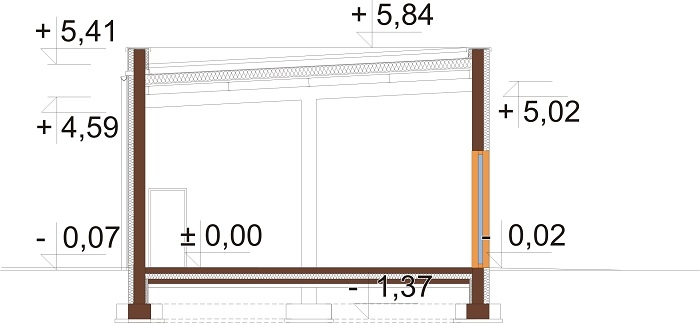

Przekrój



Projekt LK-148 - przekrój Projekt LK-148 - przekrój





Zadaj pytanie dotyczące tego projektu  kliknij

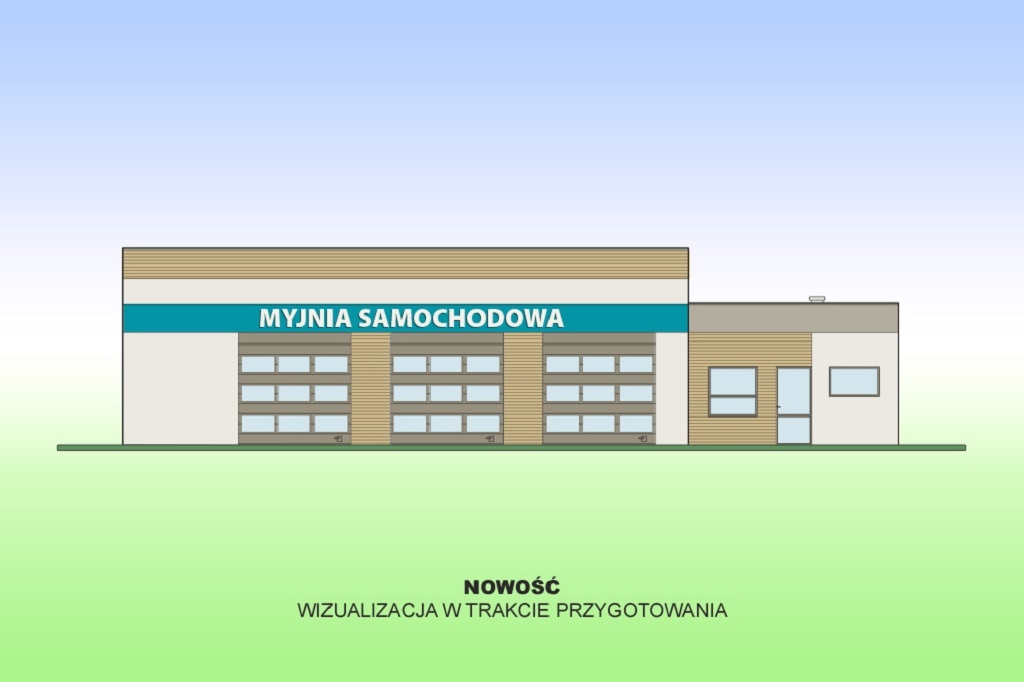

Projekt myjni samochodowej LK-148

Budynek usługowy z częścią biurową, parterowy, bez podpiwniczenia i bez garażu.
Obiekt jest przystosowany dla os. niepełnosprawnych.
W budynku planuje się mycie pojazdów do 3,5 t.

Technologia: tradycyjna
Ściany zewnętrzne: pustak YTONG 30 cm, styropian 15 cm, tynk zewnętrzny
Strop w budynku: stropodach
Kąt nachylenia dachu: 5% (stropodach)
Ogrzewanie: pompa ciepła
Wentylacja: mechaniczna z odzyskiem ciepła i grawitacyjna
Pokrycie dachu: blacha trapezowa nośna
Program: hol / poczekalnia, wc, kuchnia / jadalnia, kotłownia, pom. socjalne, 2 pom. robocze


W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 11,2 kWp, która produkuje prąd na potrzeby pompy ciepła do podgrzewu c.o i ciepłej wody użytkowej oraz wentylacji mechanicznej.

Powierzchnia zabudowy: 216.07 m²
Powierzchnia użytkowa: 179.92 m²
Kubatura: 1102.12 m³
Szerokość działki: 16.56 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.

Ilość kondygnacji: 1
Liczba pomieszczeń: 7
Kąt nachylenia dachu: 5%
Pokój na parterze: Nie
Wysokość budynku: 5,91 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 36,88 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: parterowe, komercyjne, projekt warsztatu samochodowego, projekt budynku usługowego, projekt serwisu samochodowego, auto serwis, stacja obsługi pojazdów, Myjnia samochodowa, Projekt myjni samochodowej
Technologia: tradycyjna, YTONG

Architekt: Ewa Ferfecka-Homola, Katarzyna Sieduszewska
CENA 3 EGZ. PROJEKTU 2 400 PLN 6 300 PLN KUP
PROJEKT


ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny
  • projekt konstrukcyjny
  • projekt wewnętrznych instalacji sanitarnych (wod-kan, pompa ciepła do c.o i c.w.u, wentylacja mechaniczna)
  • projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie


Projekt dostosowany do aktualnych norm dostępny w terminie 10 dni roboczych.

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
