Budynek gastronomiczny

3 950,00 zł

Tak niską cenę gwarantujemy do 20 grudnia 2025

	W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >>
	Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia
	Parametry projektu zobacz >>
	Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >>
	Koszty budowy zobacz >>
	Forum dotyczące tego projektu zobacz >>

Przejdź do opisu projektu i spaceru 3D

	Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >>
	Adaptacja i pozwolenie na budowę zobacz >>
	Jeśli masz pytanie napisz >>

Napisz jeśli masz pytanie

Prezentacja projektu

Opis projektu

K-22B. Projekt baru, projekt restauracji, projekt lodziarni, projekt cukierni, projekt kawiarni, projekt klubu dla dzieci, projekt budynku administracyjno ? biurowego

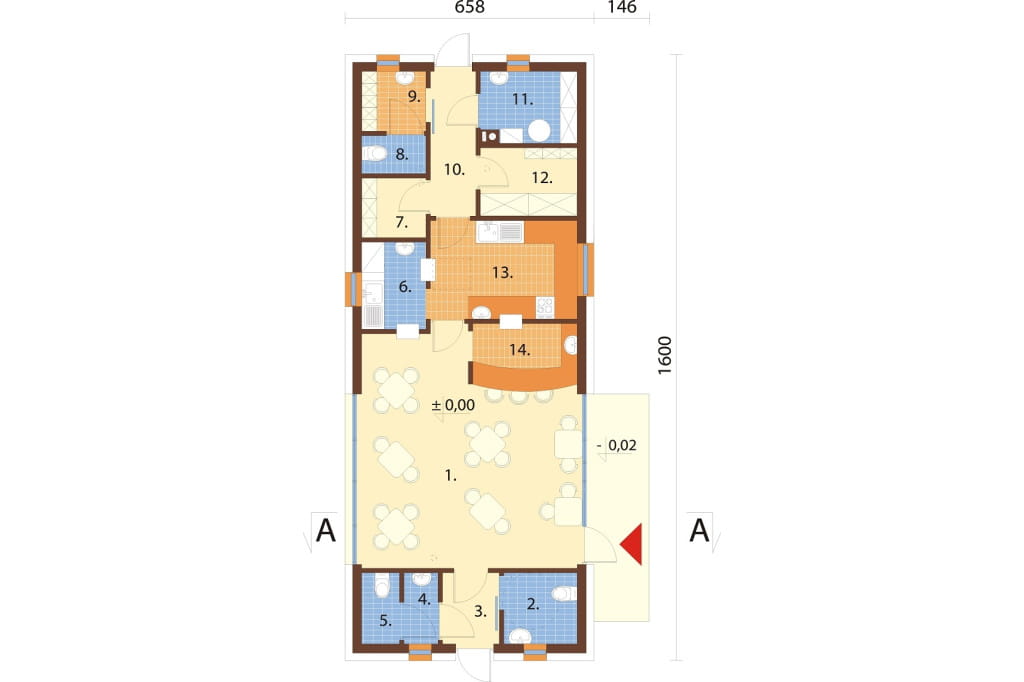

Rzut parteru

Powiększ rzut

Parter: 79,40 m²

1. Sala konsumpcyjna 31,34 m²
2. WC dla os. niepełnosprawnych 3,53 m²
3. Komunikacja 2,90 m²
4. Przedsionek 1,61 m²
5. WC 1,79 m²
6. Zmywalnia naczyń 3,81 m²
7. Magazyn 2,57 m²
8. WC 1,62 m²
9. Szatnia - przedsionek 2,58 m²
10. Komunikacja 4,43 m²
11. Pom. techniczne 4,56 m²
12. Magazyn 4,48 m²
13. Kuchnia 9,89 m²
14. Bar 4,29 m²

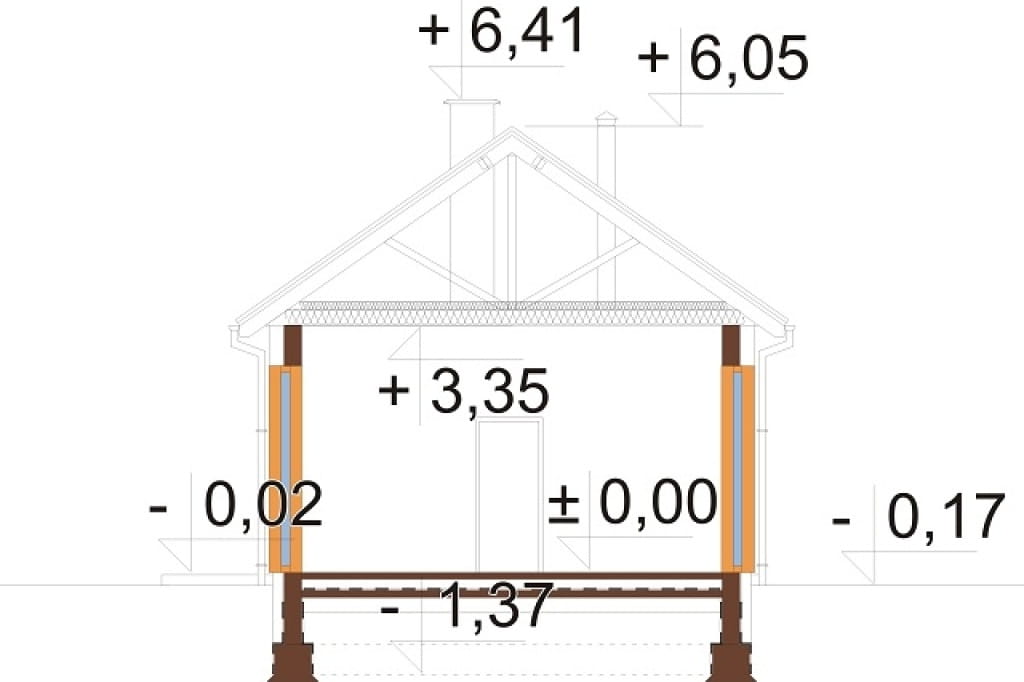

Przekrój

A-A

Informacje podstawowe

Projekt budynku gastronomicznego K-22B pełniącego funkcję baru.

Budynek parterowy, niepodpiwniczony, bez garażu.
Obiekt jest przystosowany dla osób niepełnosprawnych.

Technologia: tradycyjna
Ściany zewnętrzne: beton komórkowy 24 cm, styropian 20 cm, tynk zewnętrzny
Strop: brak stropu, sufit nad parterem stanowi konstrukcja dolnego pasa kratownicy drewnianej dachowej
Kąt nachylenia dachu: 35°
Ogrzewanie: gazowe, ogrzewanie cwu wspomagane przez pompę ciepła
Wentylacja: grawitacyjna i mechaniczna
Pokrycie dachu: dachówka ceramiczna
Powierzchnia dachu: 151 m²
Program: sala konsumpcyjna, wc dla os. niepełnosprawnych, komunikacja, przedsionek, wc, zmywalnia naczyń, magazyn, szatnia - przedsionek, komunikacja, pom. techniczne, magazyn, kuchnia, bar

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 4 kWp, która produkuje prąd na potrzeby zasilania pompy ciepła do cwu, urządzeń pomocniczych do ogrzewania, wentylacji oraz częściowo funkcjonowania obiektu.

PROJEKT ZGODNY Z AKTUALNYMI NORMAMI DOSTĘPNY W TERMINIE USTALONYM Z BIUREM.

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Katarzyna Sieduszewska,

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

projekt architektoniczny
projekt konstrukcyjny
projekt wewnętrznych instalacji sanitarnych (wod-kan, c.o, cwu, gaz, wentylacja)
projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
projektowana charakterystyka energetyczna budynku
zestawienie materiałów budowlanych
zgoda na zmiany w projekcie

Ogólne kategorie, do których należy ten projekt

Powierzchnia mieszkalna (m²) 0 - 50
Powierzchnia użytkowa (m²) 70 - 100
Powierzchnia zabudowy (m²) 100 - 120
Kąt nachylenia dachu (°) 30 - 35
Szerokość działki/krótszy bok (m) 14 - 16
Wysokość budynku (m) 5 - 6

Podstawowe parametry projektu

Powierzchnia mieszkalna (m²) 0.00
Powierzchnia użytkowa (m²) 79.40
Powierzchnia zabudowy (m²) 105.28
Szerokość budynku/krótszy bok (m) 16
Długość budynku/dłuższy bok (m) 6,58
Wysokość budynku (m) 6,23
Szerokość działki/krótszy bok (m) 14.58
Kąt nachylenia dachu (°) 35°
Rodzaj dachu dwuspadowy
Piwnica bez podpiwniczenia
Garaż bez garażu
Poddasze brak poddasza

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna
Układ dachu szczytowy
Kubatura (m³) 533.12
Liczba kondygnacji 1
Rodzaj ogrzewania gazowe
Wskaźnik energii pierwotnej (kWh/(m²·rok)) 0
Instalacja fotowoltaiczna* tak
Liczba pomieszczeń 14

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
