Projekt

Prywatny dom opieki dla osób starszych

Kod: LK-65B
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71



zobacz realizacje naszych projektów

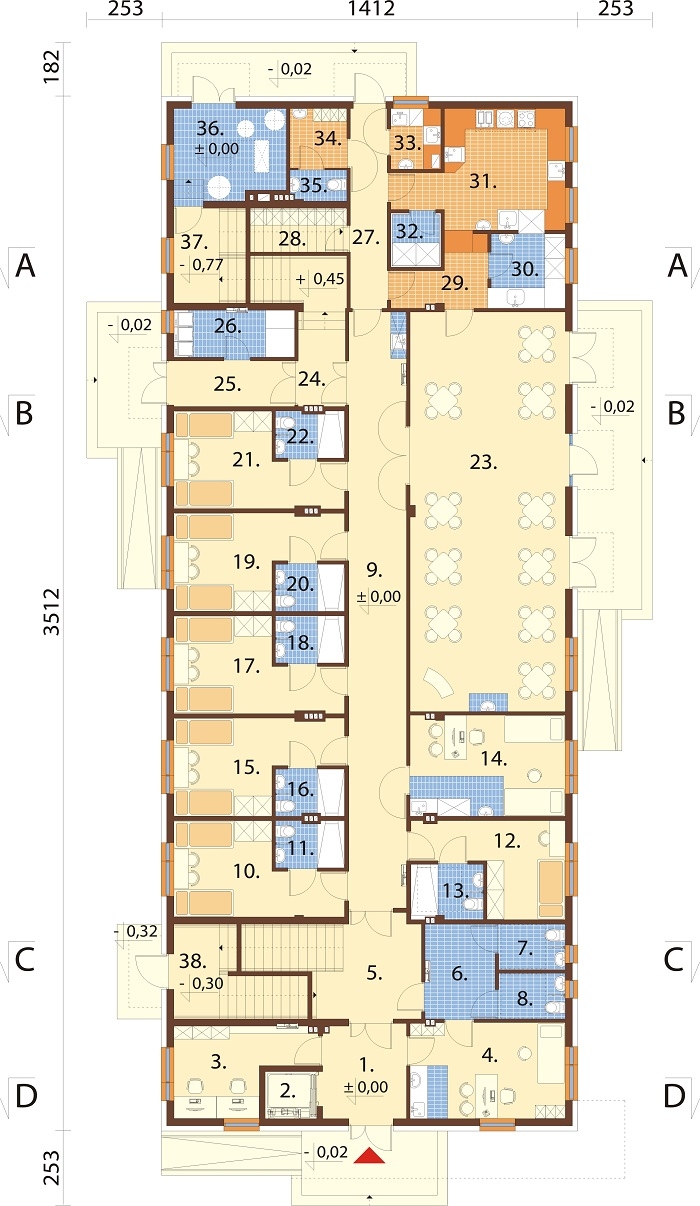

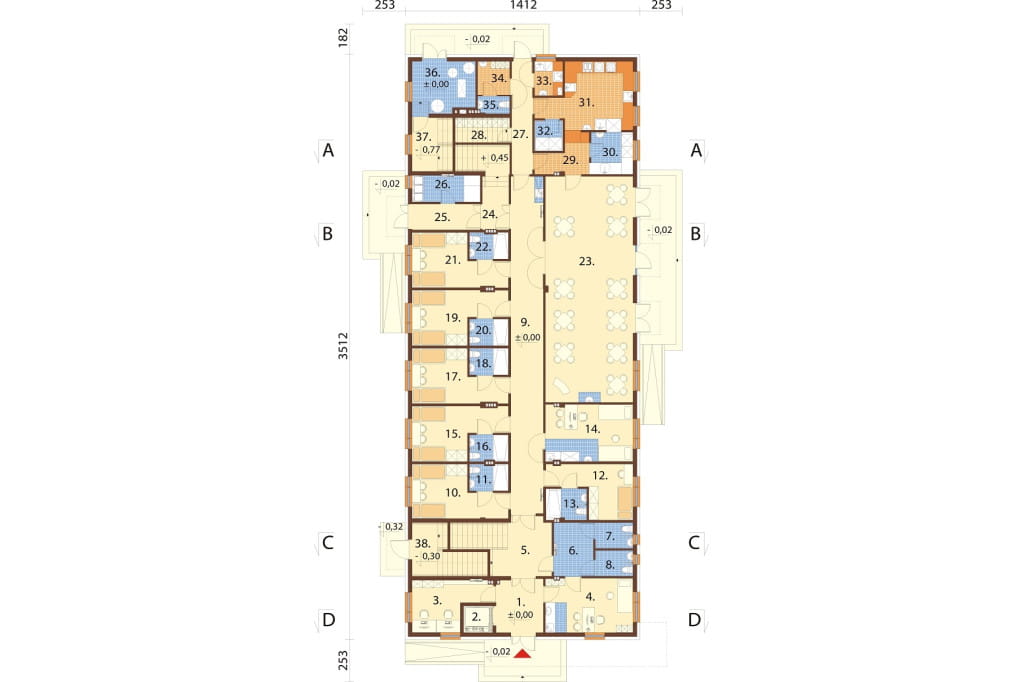

Rzut parteru



Projekt LK-65B - rzut

Parter: 407,61 m2


1. Hol wejściowy 8.81 m2
2. Szyb windy 2,80 m2
3. Biuro 11,39 m2
4. Gabinet lekarsko - zabiegowy 16,77 m2
5. Klatka schodowa 13,42 m2
6. Przesionek 7,44 m2
7. WC 3,34 m2
8. WC 3,34 m2
9. Korytarz 38,64 m2
10. Pokój 2 osobowy 14,32 m2
11. Łazienka 3,51 m2
12. Pokój 1 osobowy 12,03 m2
13. Łazienka 4,36 m2
14. Gabinet rehab. - zabiegowy 17,54 m2
15. Pokój 2 osobowy 14,56 m2
16. Łazienka 3,51 m2
17. Pokój 2 osobowy 14,52 m2
18. Łazienka 3,58 m2
19. Pokój 2 osobowy 14,60 m2
20. Łazienka 3,58 m2
21. Pokój 2 osobowy 14,51 m2
22. Łazienka 3,49 m2
23. Sala wielofunkcyjna 70,59 m2
24. Klatka schodowa 10,46 m2
25. Wiatrołap 6,13 m2
26. Pralnia / prasowalnia 6,33 m2
27. Przedmagazyn 8,12 m2
28. Magazyn prod. spożywczych 4,69 m2
29. Rozdzielnia kelnerska 5,69 m2
30. Zmywalnia naczyń 6,17 m2
31. Kuchnia 18,80 m2
32. Chłodnia 2,76 m2
33. Pom. obróbki warzyw / jaj 3,35 m2
34. Szatnia pers. kuchni 3,74 m2
35. WC 1,86 m2
36. Kotłownia 11,21 m2
37. Skład opału 7,63 m2
38. Pom. techn. elektryczne 10,02 m2

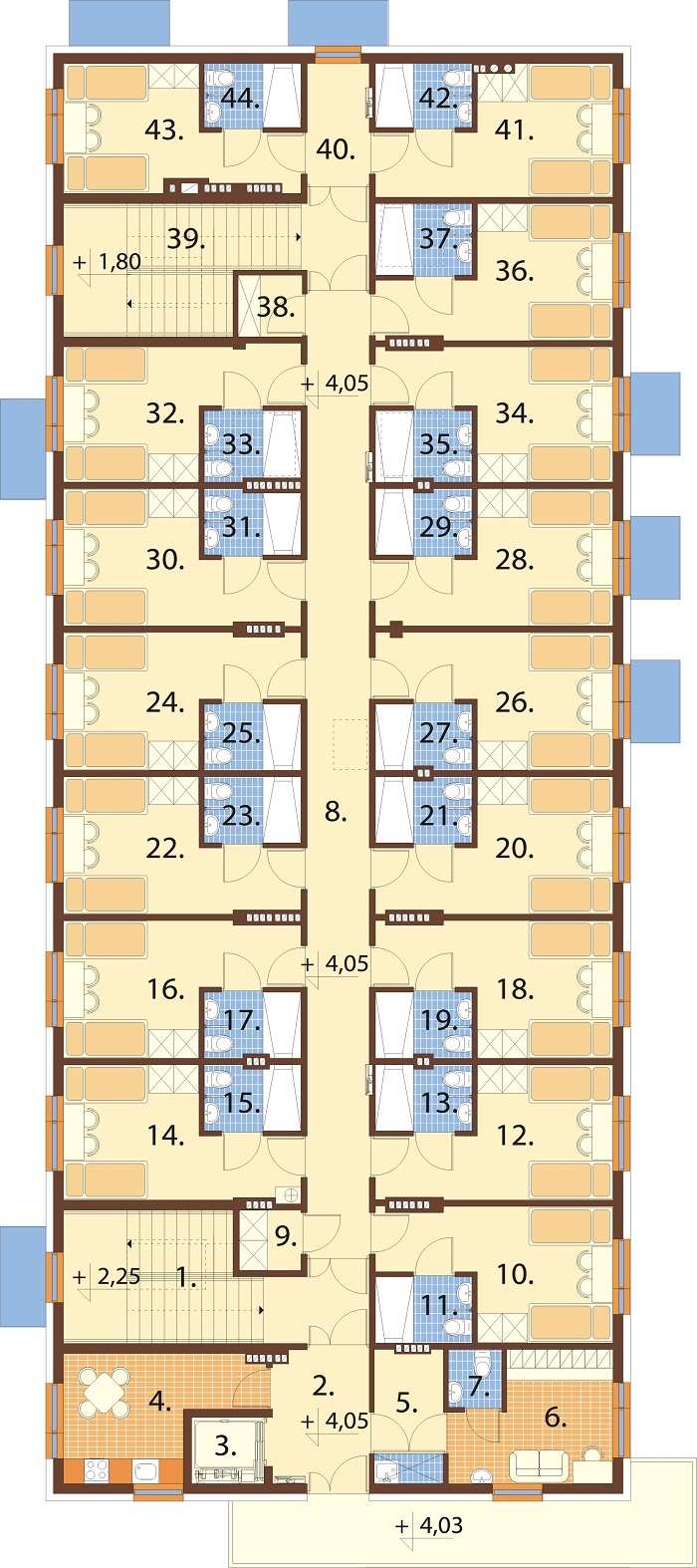

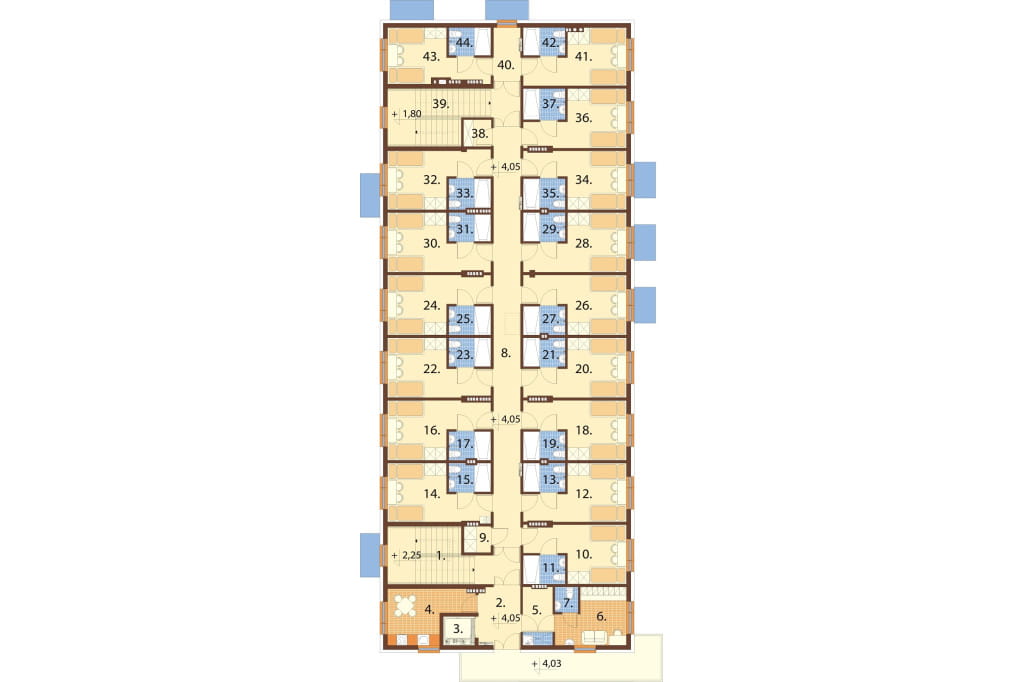

Rzut I piętra



Projekt LK-65B - rzut

Piętro: 397,28 m2


1. Klatka schodowa 18,72 m2
2. Korytarz 7,21 m2
3. Szyb windy
4. Kuchnia pomocnicza 11,35 m2
5. Przedsionek 5,12 m2
6. Pokój socjalny / dyżurka 10,47 m2
7. WC 1,70 m2
8. Korytarz 33,87 m2
9. Pom. na brudną bieliznę 2,05 m2
10. Pokój 2 osobowy 14,13 m2
11. Łazienka 3,58 m2
12. Pokój 2 osobowy 14,07 m2
13. Łazienka 3,58 m2
14. Pokój 2 osobowy 13,91 m2
15. Łazienka 3,58 m2
16. Pokój 2 osobowy 14,33 m2
17. Łazienka 3,58 m2
18. Pokój 2 osobowy 14,35 m2
19. Łazienka 3,58 m2
20. Pokój 2 osobowy 14,33 m2
21. Łazienka 3,53 m2
22. Pokój 2 osobowy 14,30 m2
23. Łazienka 3,58 m2
24. Pokój 2 osobowy 14,40 m2
25. Łazienka 3,58 m2
26. Pokój 2 osobowy 14,51 m2
27. Łazienka 3,53 m2
28. Pokój 2 osobowy 14,39 m2
29. Łazienka 3,53 m2
30. Pokój 2 osobowy 14,31 m2
31. Łazienka 3,43 m2
32. Pokój 2 osobowy 13,95 m2
33. Łazienka 3,73 m2
34. Pokój 2 osobowy 13,72 m2
35. Łazienka 3,82 m2
36. Pokój 2 osobowy 13,90 m2
37. Łazienka 3,88 m2
38. Pom. gospodarcze 2,18 m2
39. Klatka schodowa 17,53 m2
40. Korytarz 4,20 m2
41. Pokój pielęgniarek 13,86 m2
42. Łazienka 3,47 m2
43. Pokój 2 osobowy 12,97 m2
44. Łazienka 3,47 m2

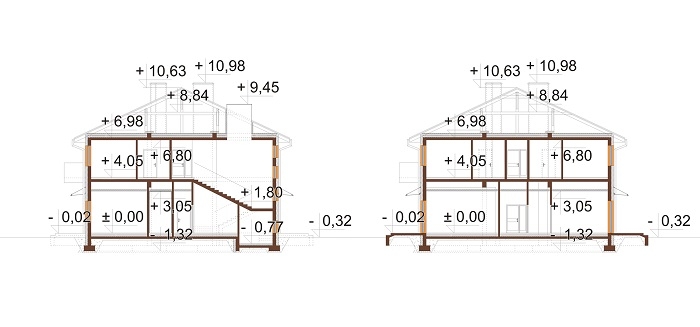

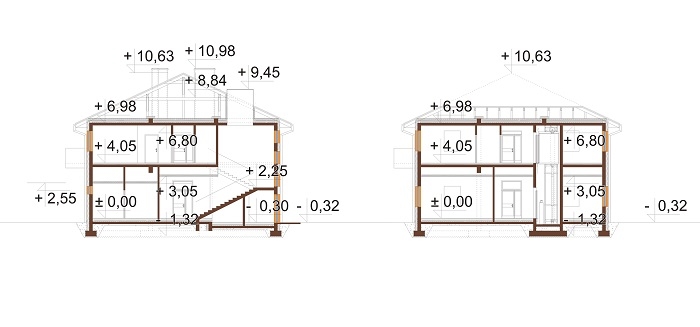

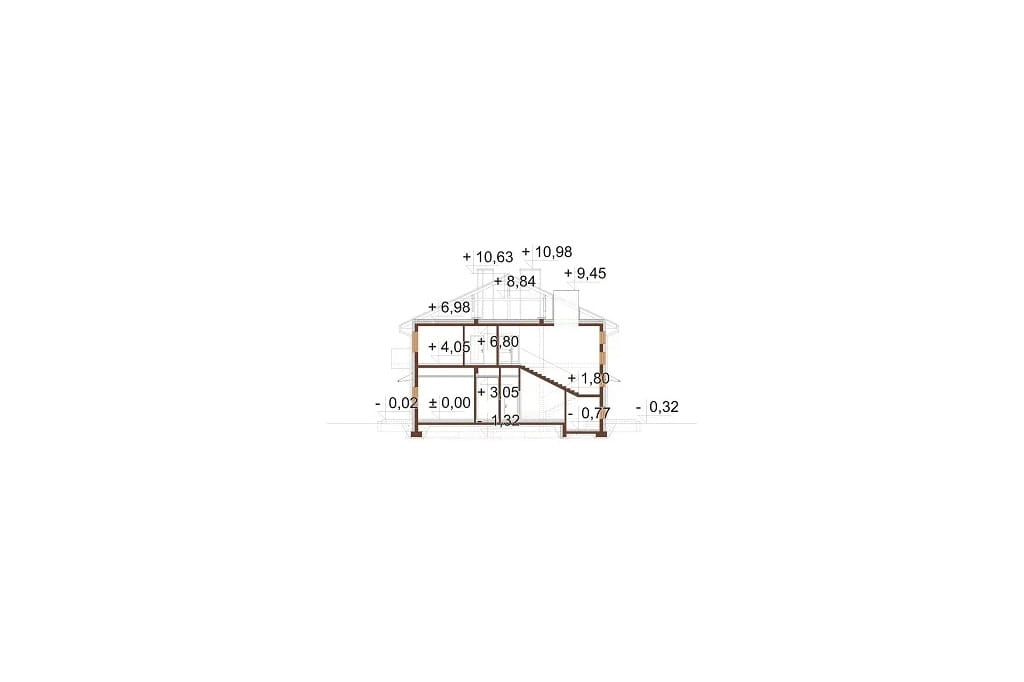

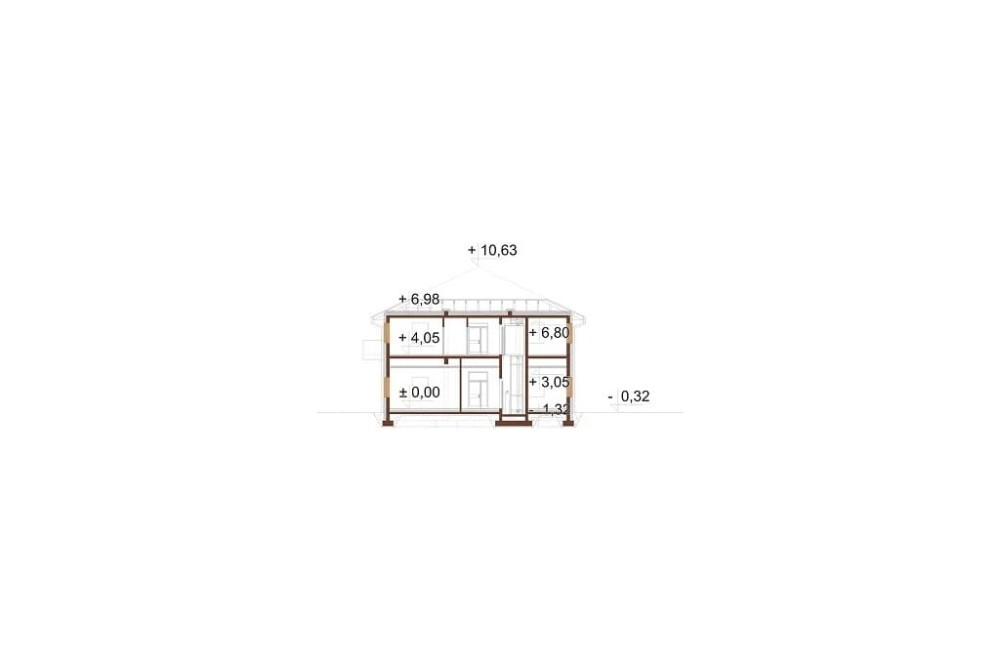

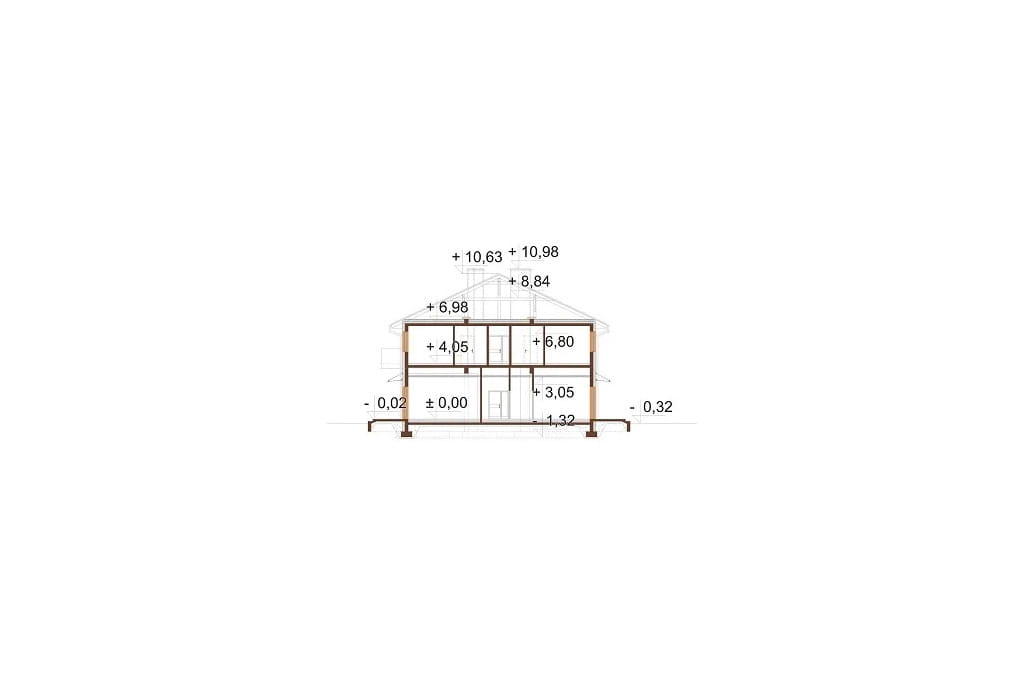

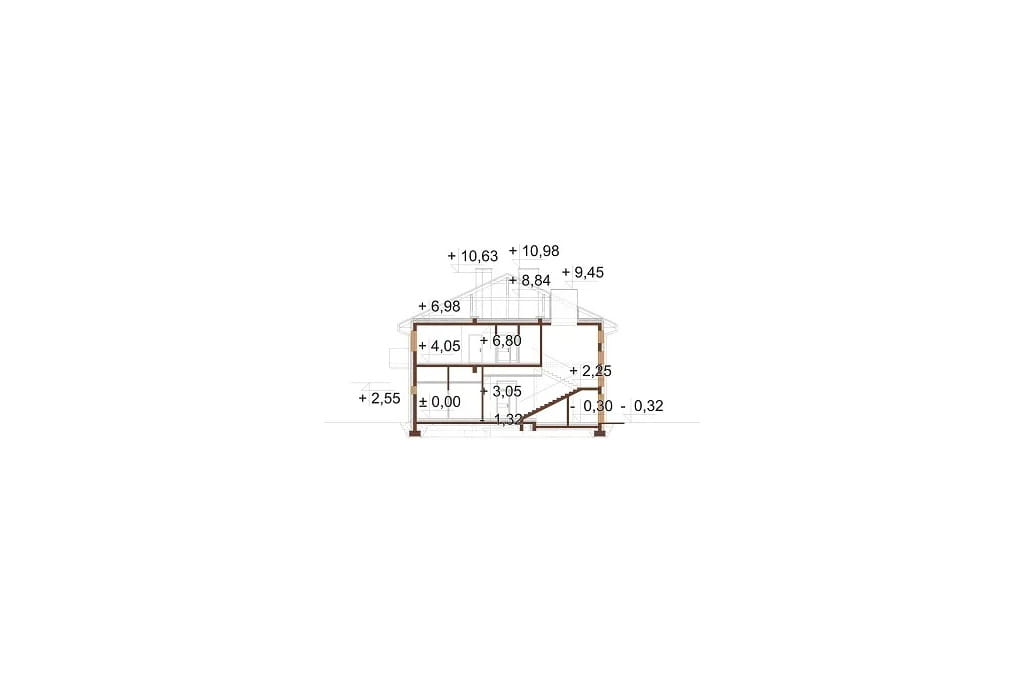

Przekrój



Projekt LK-65B - przekrój Projekt LK-65B - przekrój
Zadaj pytanie dotyczące tego projektu  kliknij

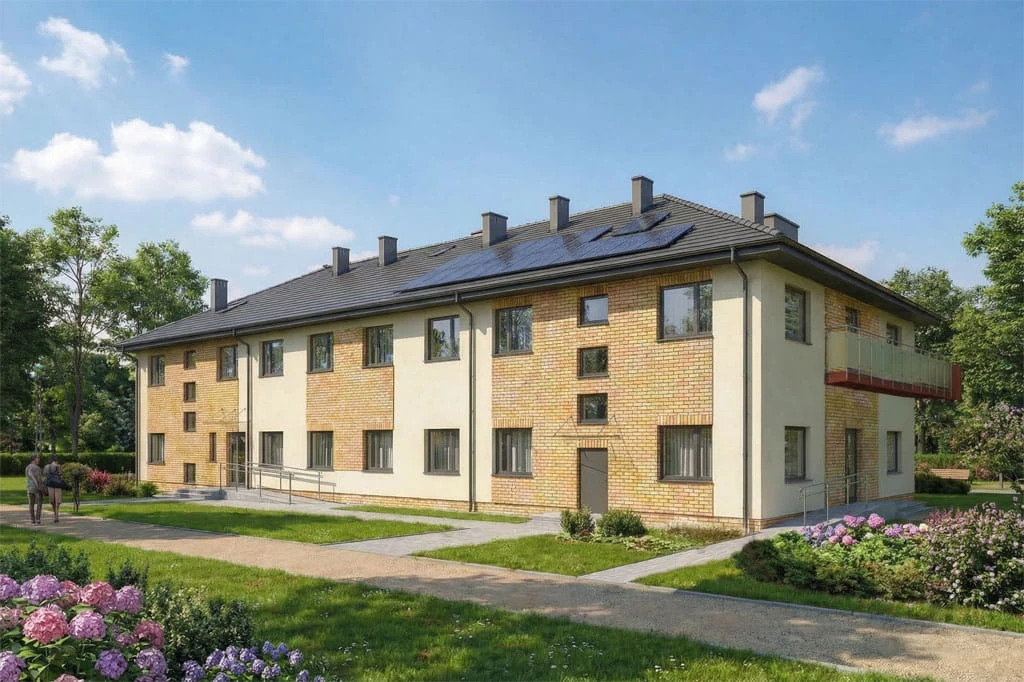

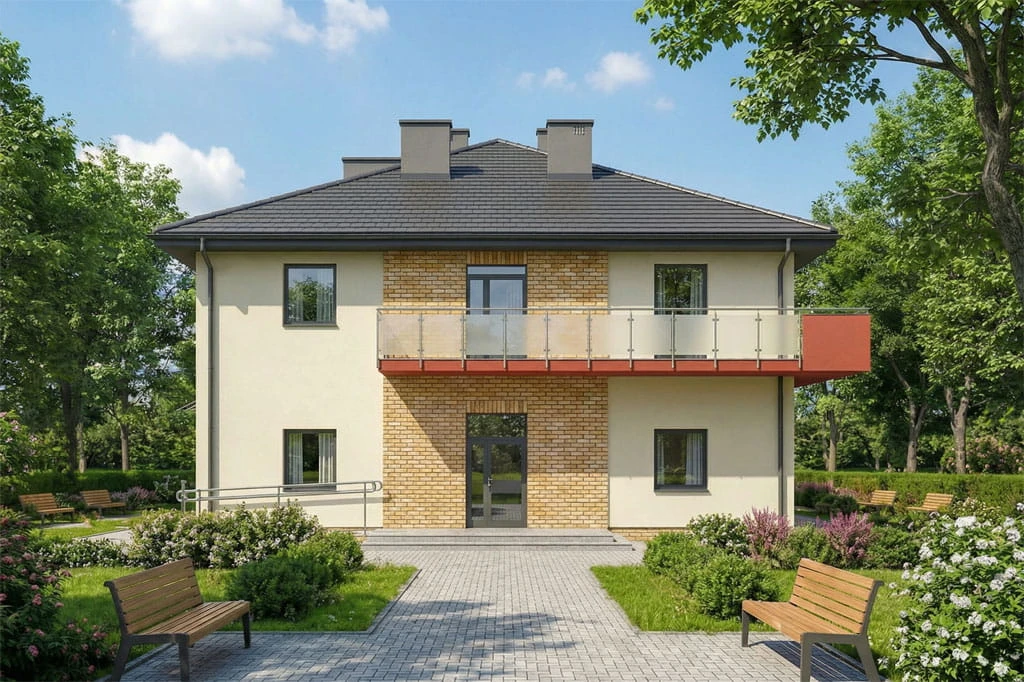

Projekt prywatnego domu opieki dla osób starszych LK-65B
Budynek piętrowy, niepodpiwniczony, może również pełnić funkcję pensjonatu, motelu lub zajazdu.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki betonu komórkowego 24 cm, styropian 18 cm, tynk zewnetrzny.
Stropy: żelbetowe
Kąt nachylenia dachu: 25°
Ogrzewanie: paliwo stałe, pompa ciepła do c.w.u
Wentylacja: mechaniczna i grawitacyjna
Pokrycie dachu: blachodachówka
Powierzchnia dachu: 639,75 m2
Program: 1 pokój 1 osobowy z łazienką, 21 pokoi 2 osobowych z łazienkami, winda, kuchnia, pom. gospodarcze, pokój pielęgniarek, biuro, WC, gabinet lekarsko-zabiegowy, gabinet rehabilitacyjno-zabiegowy, sala wielofunkcyjna, pralnia, magazyn, chłodnia, zmywalnia naczyń, szatnia, kotłownia, skład opału, kuchnia pomocnicza


W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 9,8 kWp, która produkuje prąd na potrzeby pompy ciepła do podgrzewu ciepłej wody użytkowej oraz wentylacji mechanicznej.

Powierzchnia zabudowy: 485.89 m²
Powierzchnia użytkowa: 804.89 m²
Kubatura: 4540.70 m³
Szerokość działki: 22.18 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 82
Kąt nachylenia dachu: 25°
Ilość pokoi: 22
Pokój na parterze: Tak
Wysokość budynku: 10,95 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 47,86 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: gastronomiczne, motele, piętrowe, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, hotel, projekt domu weselnego, projekt domu spokojnej starości, projekt sanatorium, sanatorium, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego, Projekty domów weselnych, z fotowoltaiką
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 6 000 PLN 17 000 PLN KUP
PROJEKT


ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny
  • projekt konstrukcyjny
  • projekt wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o na paliwo stałe, wentylacja mechaniczna, pompa ciepła do c.w.u
  • projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
  • zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



Projekt dostosowany do aktualnych norm dostępny w terminie 10 dni roboczych.

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
