Prywatny dom opieki dla osób starszych
Kod: K-65 B u
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

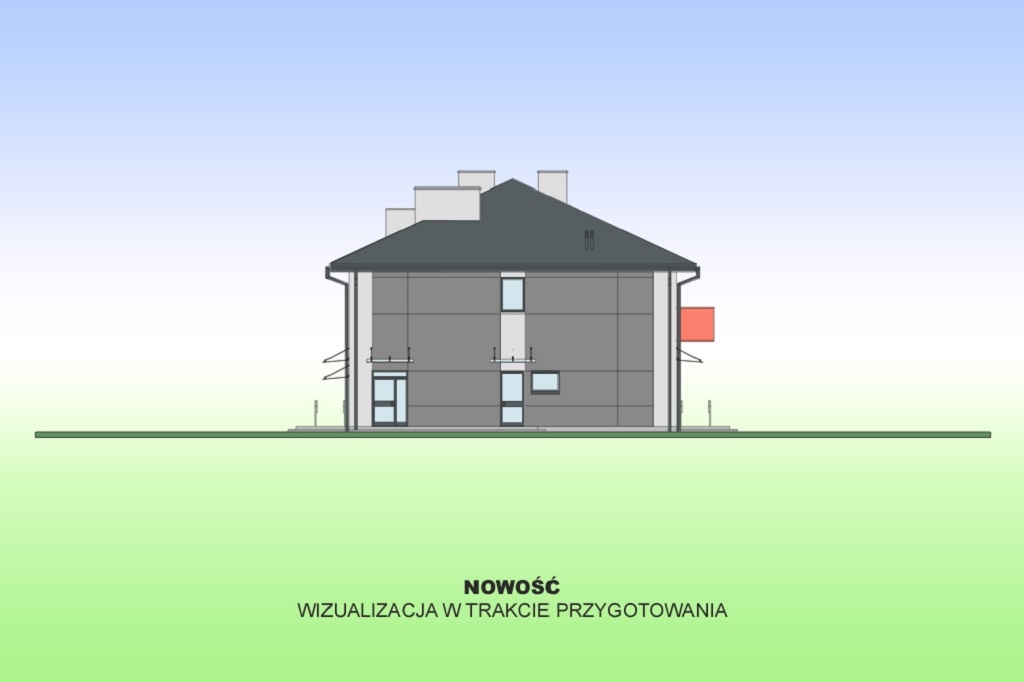

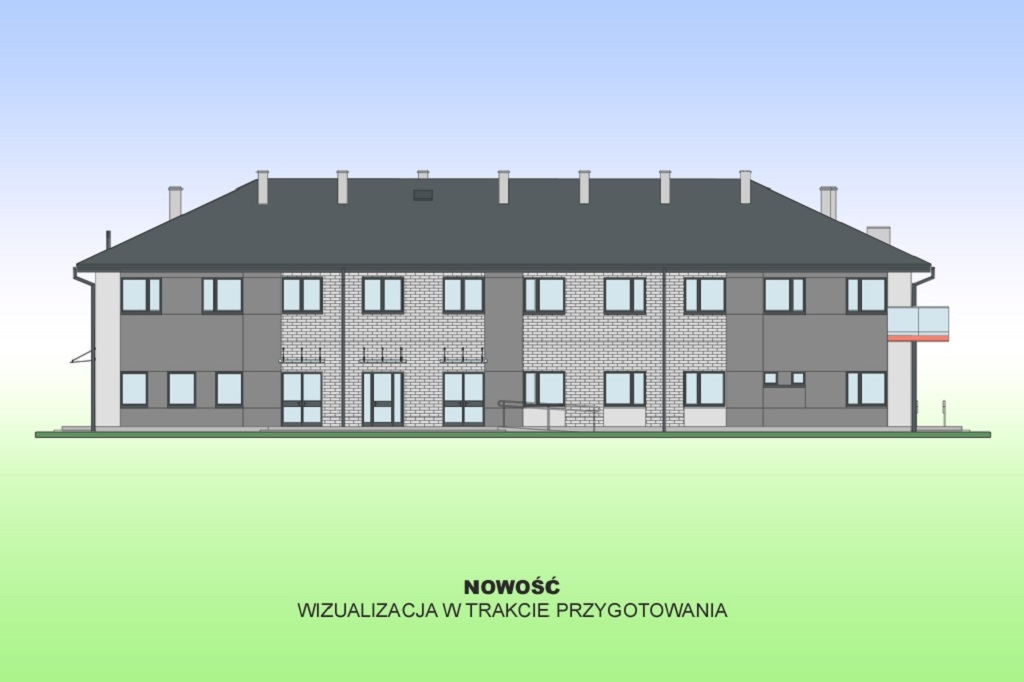

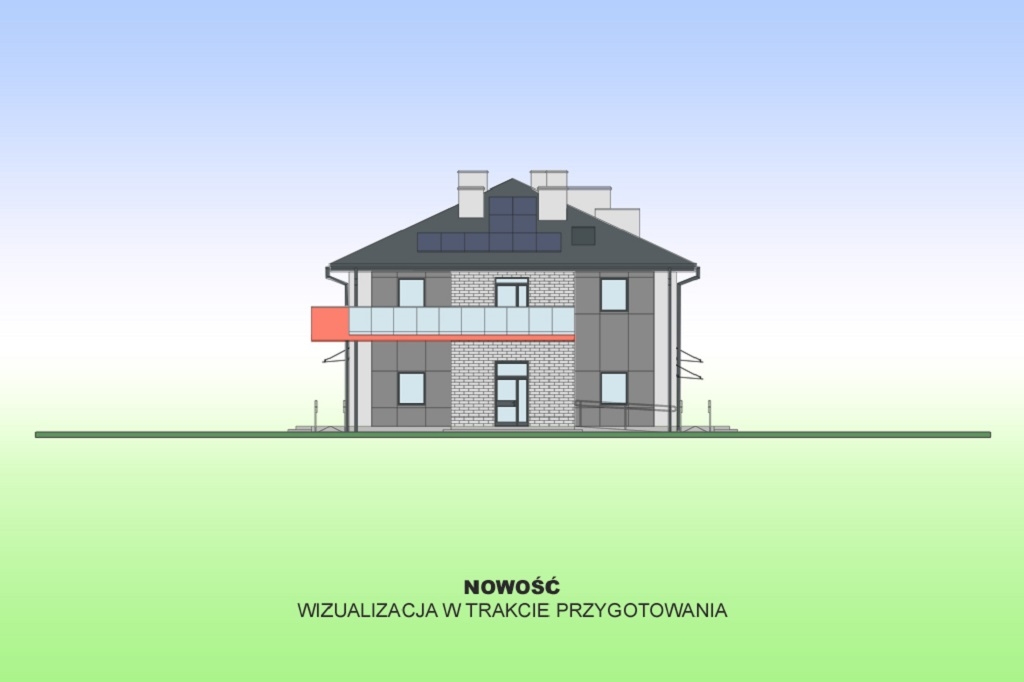

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 804,89 m2. Budynek piętrowy, niepodpiwniczony, może również pełnić funkcję pensjonatu, motelu lub zajazdu.
Rzut parteru
Parter: 407,61 m2
1. Hol wejściowy 8,81 m2
2. Szyb windy 2,80 m2
3. Biuro 11,39 m2
4. Gabinet lekarsko - zabiegowy 16,77 m2
5. Klatka schodowa 13,42 m2
6. Przesionek 7,44 m2
7. Wc 3,34 m2
8. Wc 3,34 m2
9. Korytarz 38,64 m2
10. Pokój 2 osobowy 14,32 m2
11. Łazienka 3,51 m2
12. Pokój 1 osobowy 12,03 m2
13. Łazienka 4,36 m2
14. Gabinet rehab. - zabiegowy 17,54 m2
15. Pokój 2 osobowy 14,56 m2
16. Łazienka 3,51 m2
17. Pokój 2 osobowy 14,52 m2
18. Łazienka 3,58 m2
19. Pokój 2 osobowy 14,60 m2
20. Łazienka 3,58 m2
21. Pokój 2 osobowy 14,51 m2
22. Łazienka 3,49 m2
23. Sala wielofunkcyjna 70,59 m2
24. Klatka schodowa 10,46 m2
25. Wiatrołap 6,13 m2
26. Pralnia / prasowalnia 6,33 m2
27. Przedmagazyn 8,12 m2
28. Magazyn prod. spożywczych 4,69 m2
29. Rozdzielnia kelnerska 5,69 m2
30. Zmywalnia naczyń 6,17 m2
31. Kuchnia 18,80 m2
32. Chłodnia 2,76 m2
33. Pom. obróbki warzyw / jaj 3,35 m2
34. Szatnia pers. kuchni 3,74 m2
35. Wc 1,86 m2
36. Kotłownia 11,21 m2
37. Skład opału 7,63 m2
38. Pom. techn. elektryczne 10,02 m2

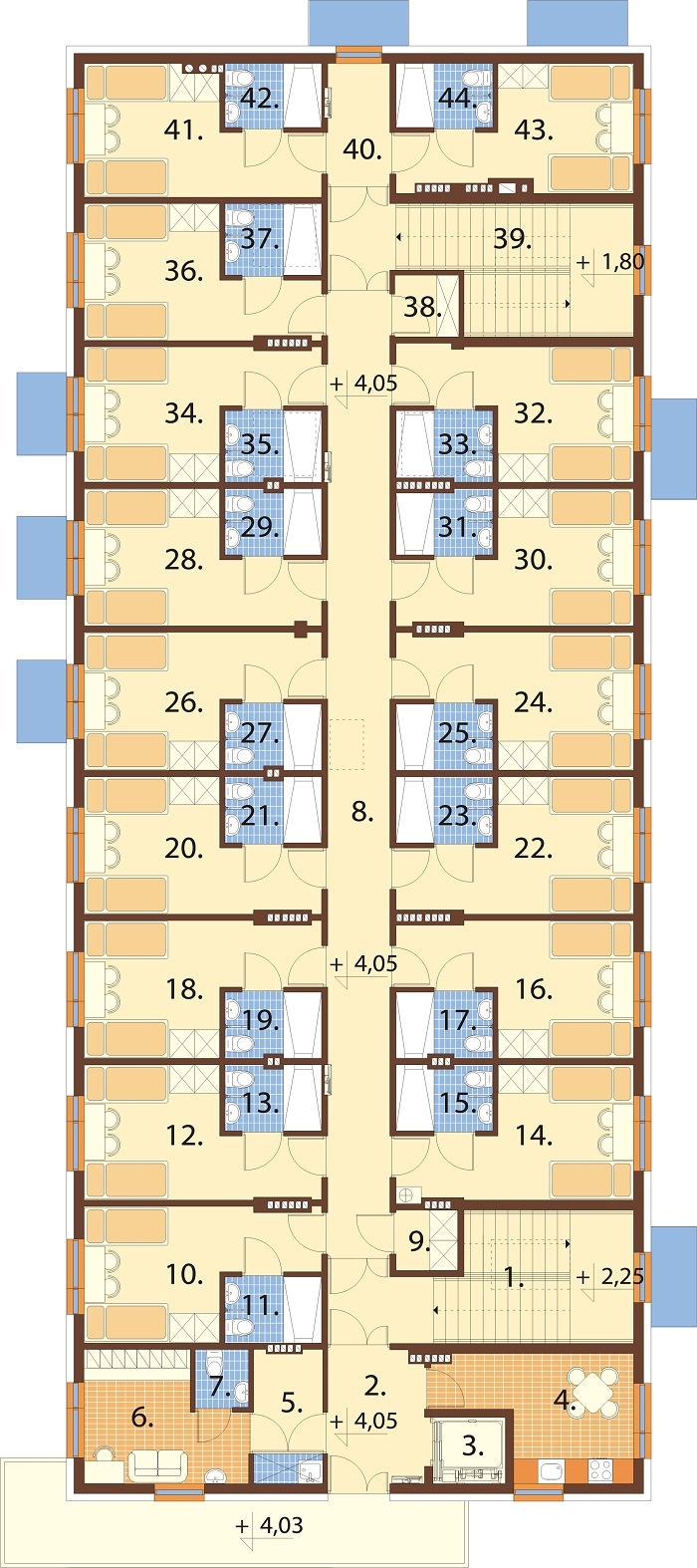

Rzut piętra
Piętro: 397,28 m2
1. Klatka schodowa 18,72 m2
2. Korytarz 7,21 m2
3. Szyb windy
4. Kuchnia pomocnicza 11,35 m2
5. Przedsionek 5,12 m2
6. Pokój socjalny / dyżurka 10,47 m2
7. WC 1,70 m2
8. Korytarz 33,87 m2
9. Pom. na brudną bieliznę 2,05 m2
10. Pokój 2 osobowy 14,13 m2
11. Łazienka 3,58 m2
12. Pokój 2 osobowy 14,07 m2
13. Łazienka 3,58 m2
14. Pokój 2 osobowy 13,91 m2
15. Łazienka 3,58 m2
16. Pokój 2 osobowy 14,33 m2
17. Łazienka 3,58 m2
18. Pokój 2 osobowy 14,35 m2
19. Łazienka 3,58 m2
20. Pokój 2 osobowy 14,33 m2
21. Łazienka 3,53 m2
22. Pokój 2 osobowy 14,30 m2
23. Łazienka 3,58 m2
24. Pokój 2 osobowy 14,40 m2
25. Łazienka 3,58 m2
26. Pokój 2 osobowy 14,51 m2
27. Łazienka 3,53 m2
28. Pokój 2 osobowy 14,39 m2
29. Łazienka 3,53 m2
30. Pokój 2 osobowy 14,31 m2
31. Łazienka 3,43 m2
32. Pokój 2 osobowy 13,95 m2
33. Łazienka 3,73 m2
34. Pokój 2 osobowy 13,72 m2
35. Łazienka 3,82 m2
36. Pokój 2 osobowy 13,90 m2
37. Łazienka 3,88 m2
38. Pom. gospodarcze 2,18 m2
39. Klatka schodowa 17,53 m2
40. Korytarz 4,20 m2
41. Pokój pielęgniarek 13,86 m2
42. Łazienka 3,47 m2
43. Pokój 2 osobowy 12,97 m2
44. Łazienka 3,47 m2

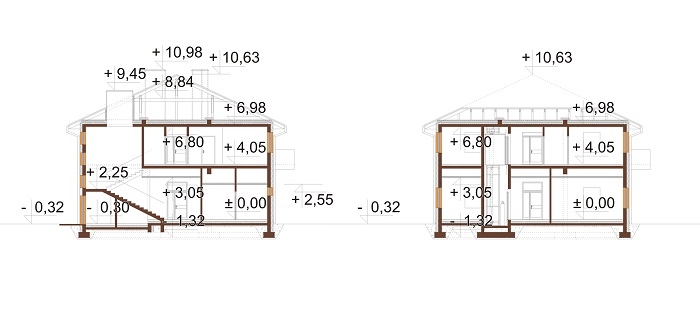

Przekrój
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: bloczki betonu komórkowego 24 cm, styropian 18 cm, tynk zewnetrzny.
Stropy: żelbetowe
Kąt nachylenia dachu: 25°
Ogrzewanie: paliwo stałe, pompa ciepła do c.w.u
Wentylacja: mechaniczna i grawitacyjna
Pokrycie dachu: blachodachówka
Powierzchnia dachu: 639,75 m2
Program: 1 pokój 1 osobowy z łazienką, 21 pokoi 2 osobowych z łazienkami, winda, kuchnia, pom. gospodarcze, pokój pielęgniarek, biuro, WC, gabinet lekarsko-zabiegowy, gabinet rehabilitacyjno-zabiegowy, sala wielofunkcyjna, pralnia, magazyn, chłodnia, zmywalnia naczyń, szatnia, kotłownia, skład opału, kuchnia pomocnicza
W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 9,8 kWp, która produkuje prąd na potrzeby pompy ciepła do podgrzewu ciepłej wody użytkowej oraz wentylacji mechanicznej.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny
- projekt konstrukcyjny
- projekt wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o na paliwo stałe, wentylacja mechaniczna, pompa ciepła do c.w.u
- projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 300 - 500
- Kąt nachylenia dachu (°) 20 - 25
- Szerokość działki/krótszy bok (m) 20 - 25
- Wysokość budynku (m) 9 - 10
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 804.89
- Powierzchnia zabudowy (m²) 485.89
- Szerokość budynku/krótszy bok (m) 14,12
- Długość budynku/dłuższy bok (m) 35,12
- Wysokość budynku (m) 10,95
- Szerokość działki/krótszy bok (m) 22.18
- Kąt nachylenia dachu (°) 25
- Rodzaj dachu wielospadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
- Liczba sypialni na parterze 5
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Pokrycie dachu* blachodachówka
- Kubatura (m³) 4540.70
- Liczba kondygnacji 2
- Rodzaj ogrzewania paliwo stałe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 47,86
- Instalacja fotowoltaiczna* tak
- Wentylacja* mechaniczna
- Liczba pomieszczeń 82
- Liczba wszystkich pokoi 21-30
- Liczba łazienek (bez WC) 21 - 30
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
