Restauracja
Kod: K-01 D
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

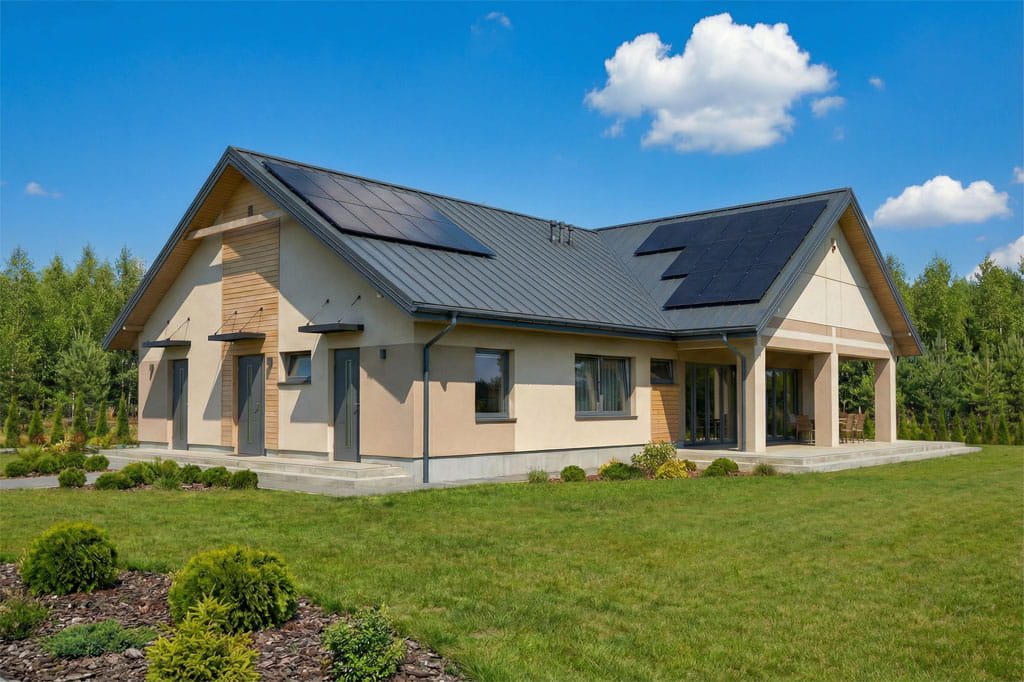

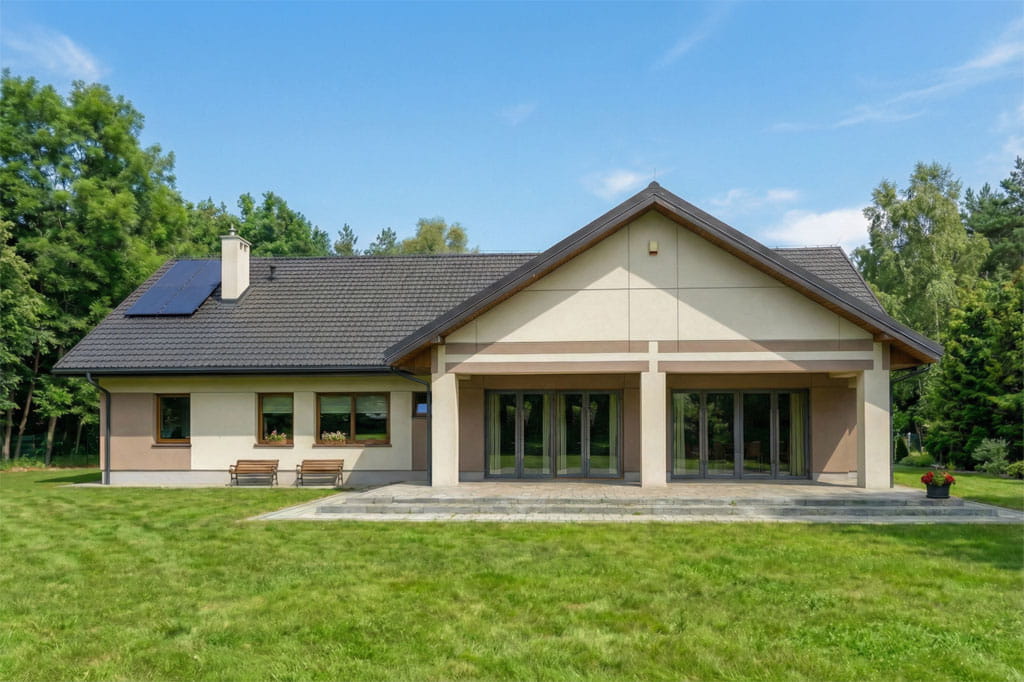

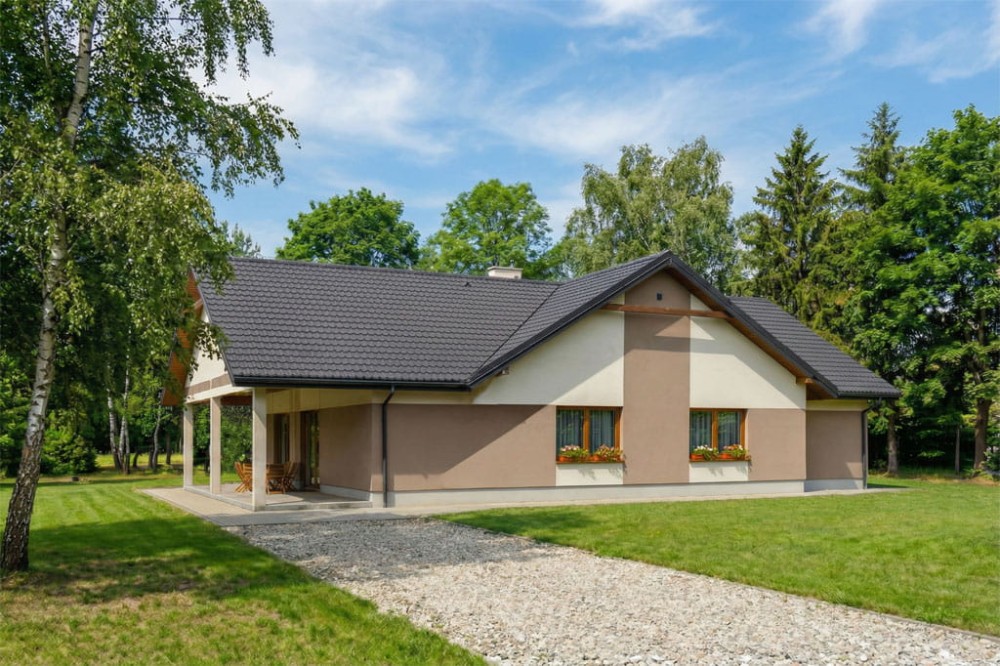

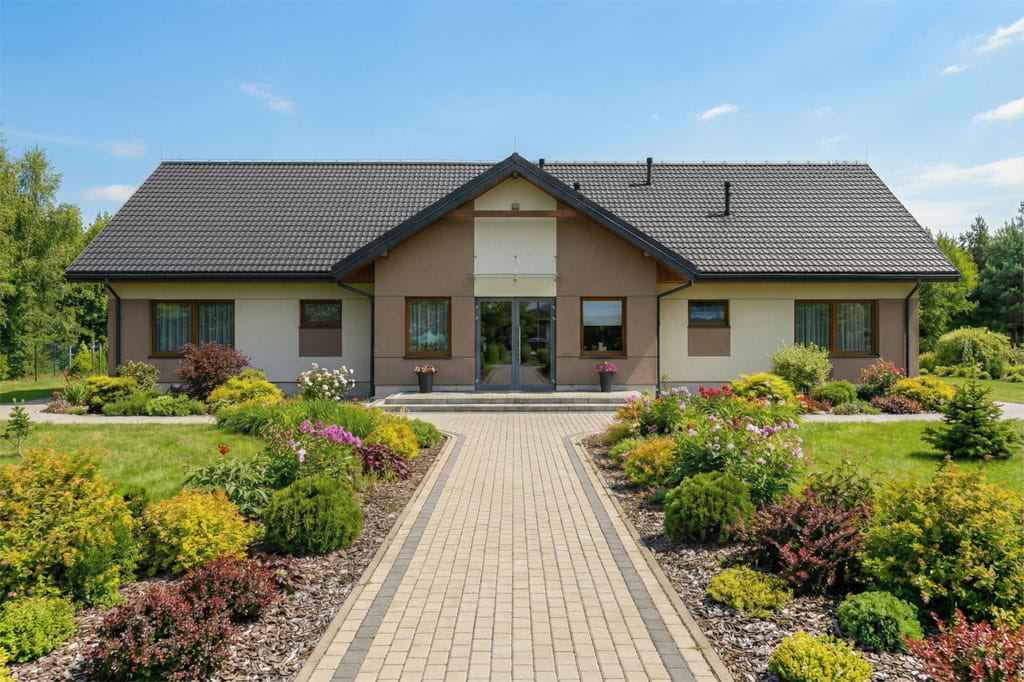

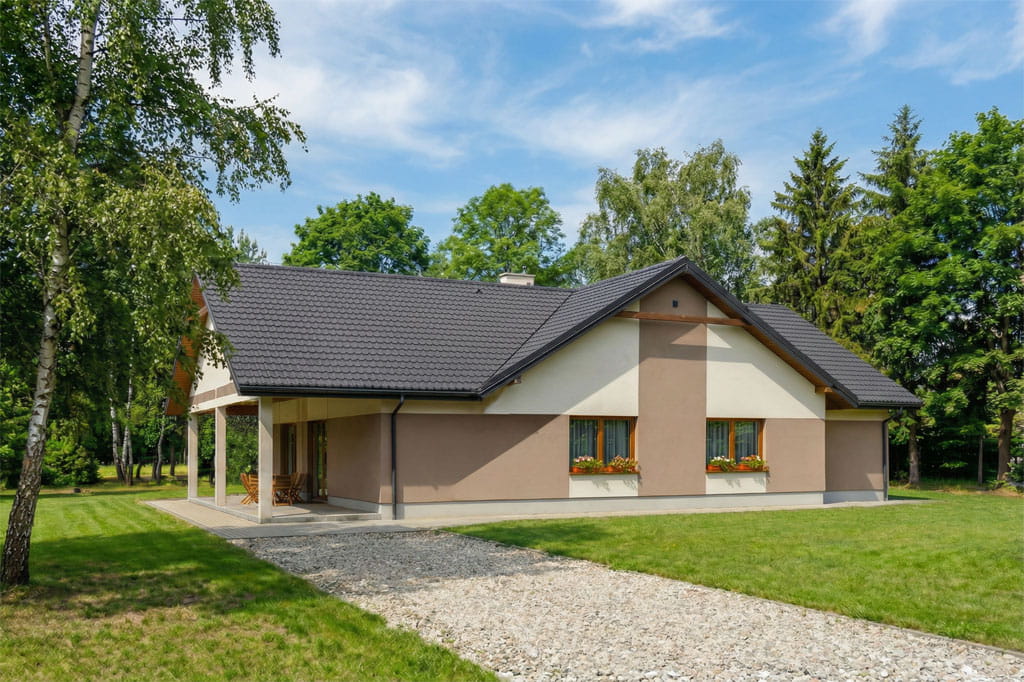

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 267,01 m2. Budynek parterowy, niepodpiwniczony, bez garażu. Obiekt jest przystosowany dla osób niepełnosprawnych.

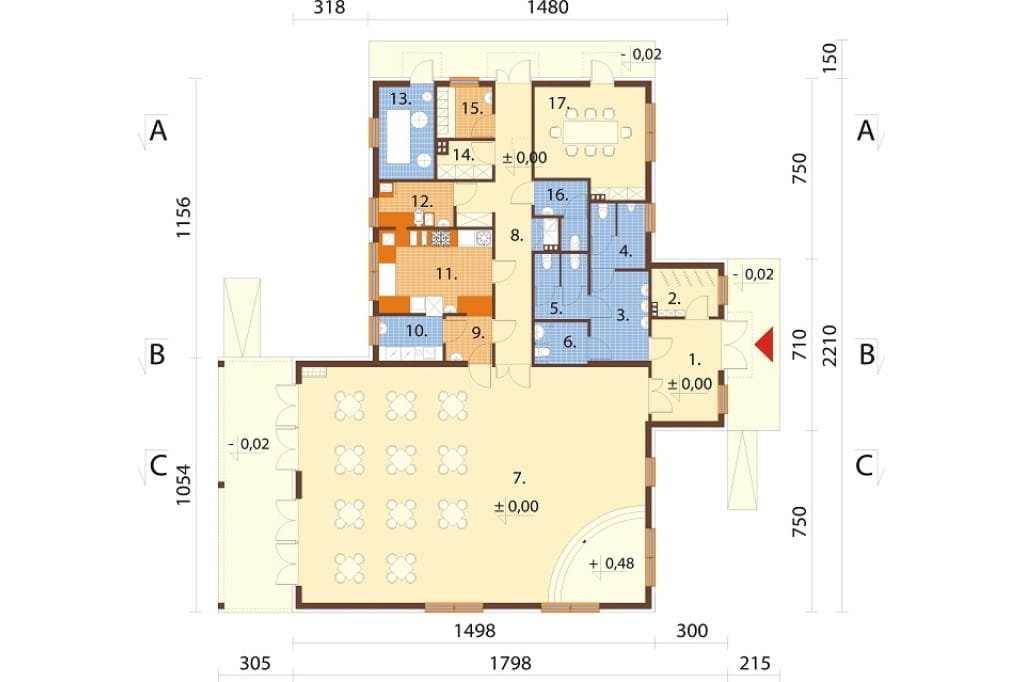

Rzut parteru
Parter: 267,01 m2
1. Hall 11,27 m2
2. Szatnia 5,09 m2
3. Przedsionek 8,57 m2
4. WC męskie 5,90 m2
5. WC damskie 5,74 m2
6. WC dla niepełnosprawnych 3,65 m2
7. Sala konsumpcyjna 137,15 m2
8. Korytarz 20,73 m2
9. Rozdzielnia kelnerska 3,40 m2
10. Zmywalnia 4,70 m2
11. Kuchnia 15,77 m2
12. Przygot. warzyw / jaj 5,50 m2
13. Kotłownia 8,44 m2
14. Magazyn 3,17 m2
15. Szatnia personelu kuchni 4,63 m2
16. WC 4,52 m2
17. Pokój wielofunkcyjny 18,78 m2

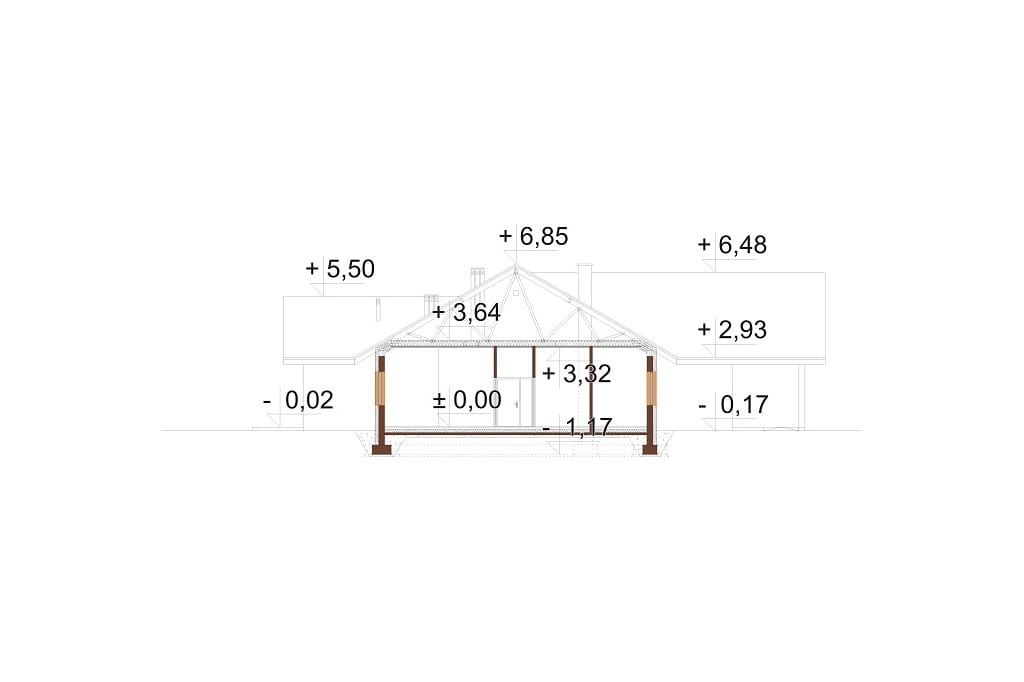

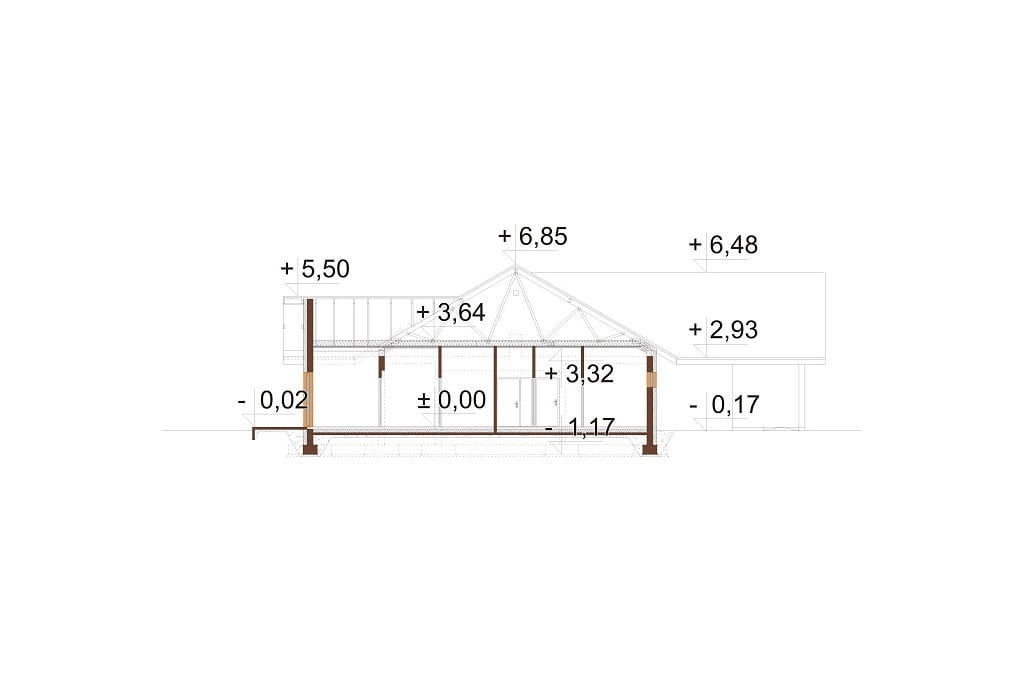

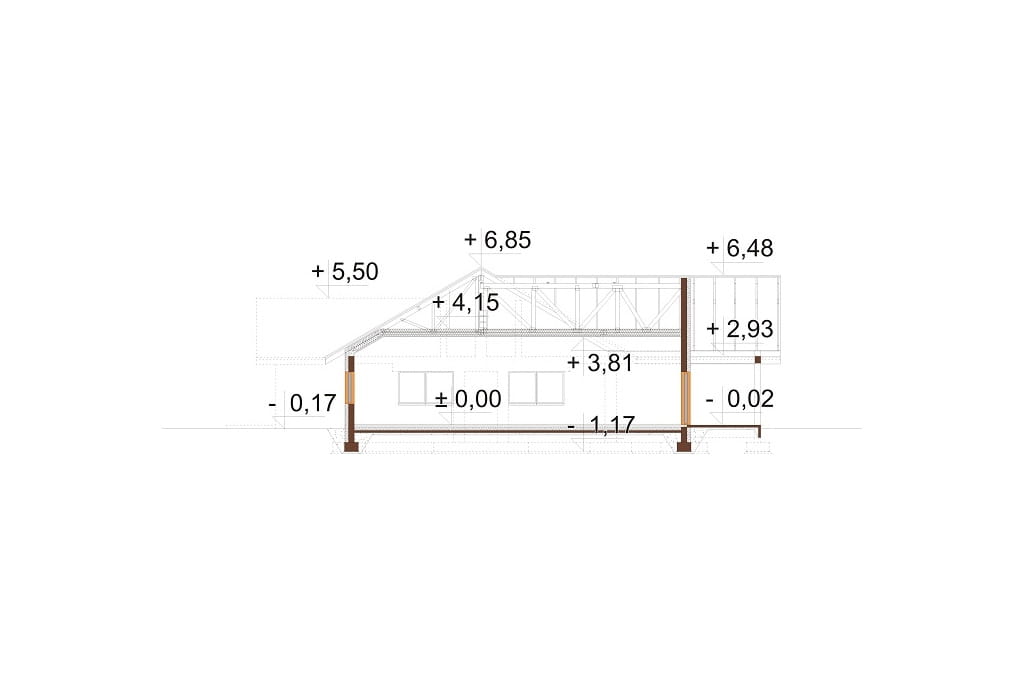

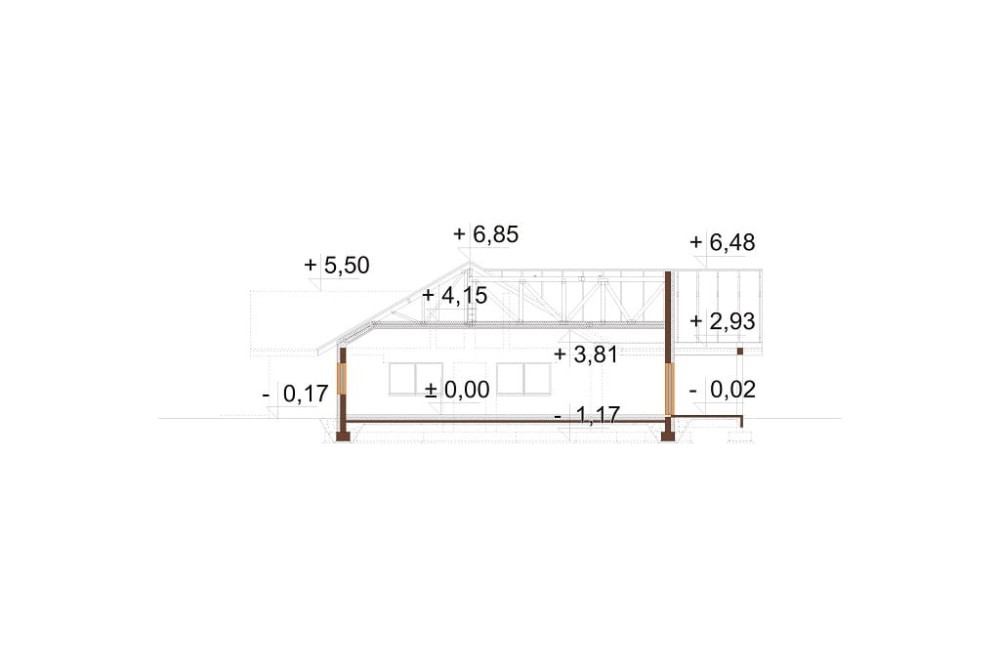

Przekrój
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 15 cm, tynk zewnętrzny
Strop: brak stropu; sufit nad parterem stanowi konstrukcja dolnego pasa kratownicy drewnianej dachowej
Kąt nachylenia dachu: 30°
Ogrzewanie: pompa ciepła
Wentylacja: mechaniczna i grawitacyjna
Pokrycie dachu: blacha dachówkowa
Powierzchnia dachu: 491,441 m²
Program: hol, szatnia, przedsionek, WC męskie, WC damskie, WC dla niepełnosprawnych, sala konsumpcyjna, korytarz, rozdzielnia kelnerska, zmywalnia, kuchnia, przygotowalnia warzyw, pomieszczenie techniczne, magazyn, szatnia personelu kuchni, WC, pokój wielofunkcyjny.
W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 9,45 kWp, która produkuje prąd na potrzeby pompy ciepła do podgrzewu c.o. i ciepłej wody użytkowej oraz wentylacji mechanicznej.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny
- projekt konstrukcyjny
- projekt wewnętrznych instalacji sanitarnych (wod-kan, c.o., wentylacji mechanicznej, pompy ciepła do c.o. i c.w.u.)
- projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
- przedmiar + zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 200 - 300
- Powierzchnia zabudowy (m²) 300 - 500
- Kąt nachylenia dachu (°) 25 - 30
- Szerokość działki/krótszy bok (m) 25 - 30
- Wysokość budynku (m) 7 - 8
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 267.01
- Powierzchnia zabudowy (m²) 347.74
- Szerokość budynku/krótszy bok (m) 17.98
- Długość budynku/dłuższy bok (m) 22.10
- Wysokość budynku (m) 7.02
- Szerokość działki/krótszy bok (m) 26.53
- Kąt nachylenia dachu (°) 30
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze brak poddasza
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* brak
- Układ dachu kalenicowy
- Pokrycie dachu* blachodachówka
- Kubatura (m³) 1659.70
- Liczba kondygnacji 1
- Rodzaj ogrzewania pompa ciepła
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 0,0
- Instalacja fotowoltaiczna* tak
- Wentylacja* mechaniczna
- Liczba pomieszczeń 17
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
