Projekt domu

Vicentia 2

Kod: L-6814
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71



Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

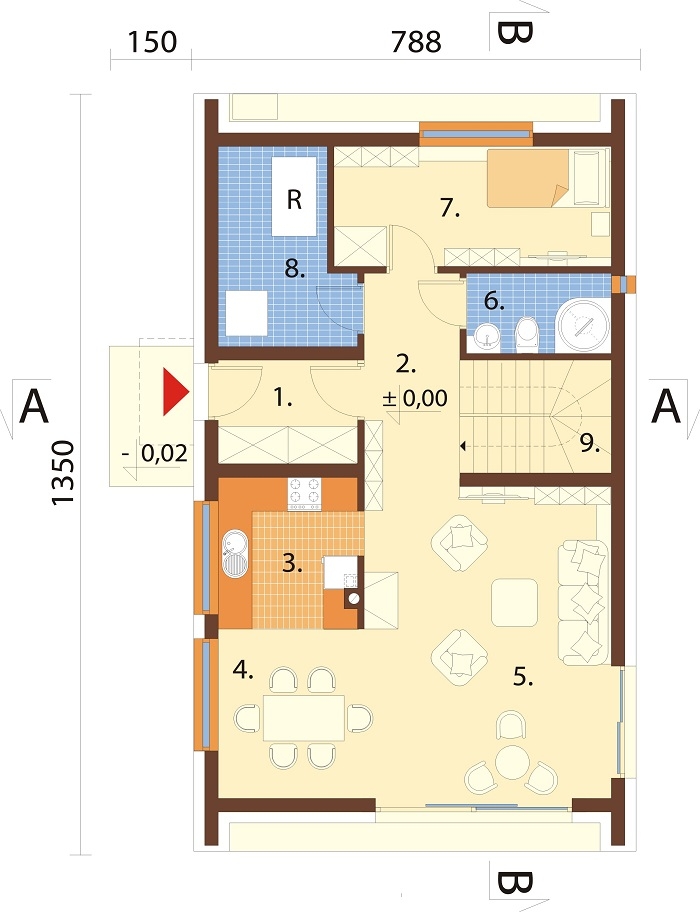

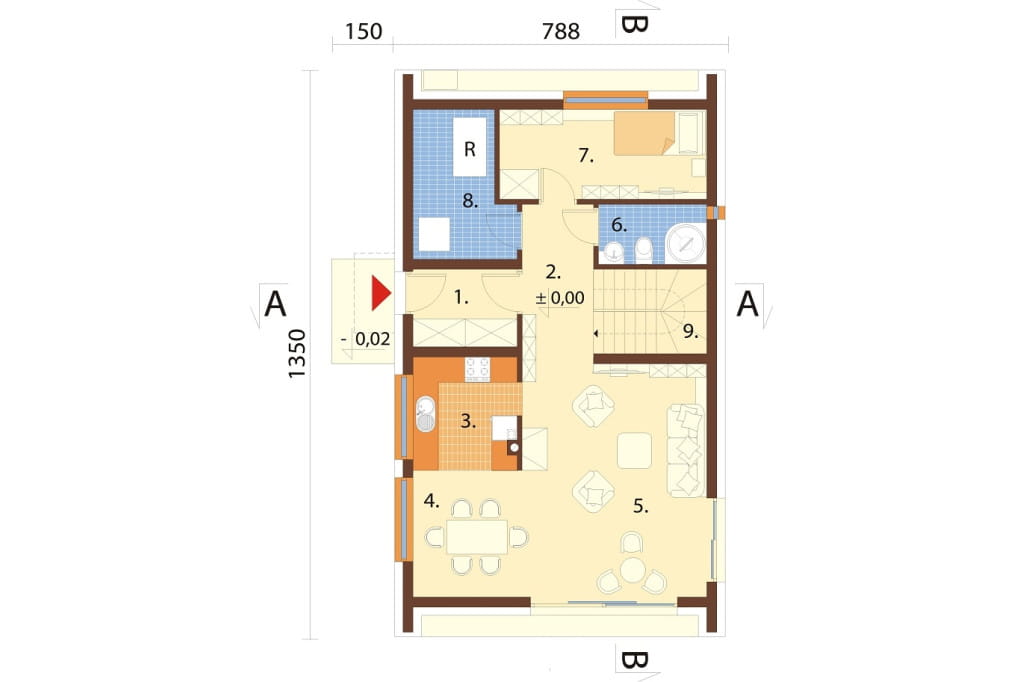

Rzut parteru



Projekt domu L-6814 - rzut

Parter: 76,22 m2

1. Wiatrołap 4,50 m2
2. Przedpokój 6,35 m2
3. Kuchnia 6,50 m2
4. Jadalnia 7,74 m2
5. Salon 24,26 m2
6. Łazienka 3,60 m2
7. Gabinet 10,43 m2
8. Pom. gospodarcze 7,51 m2
9. Klatka schodowa 5,33 m2


R - rekuperacja

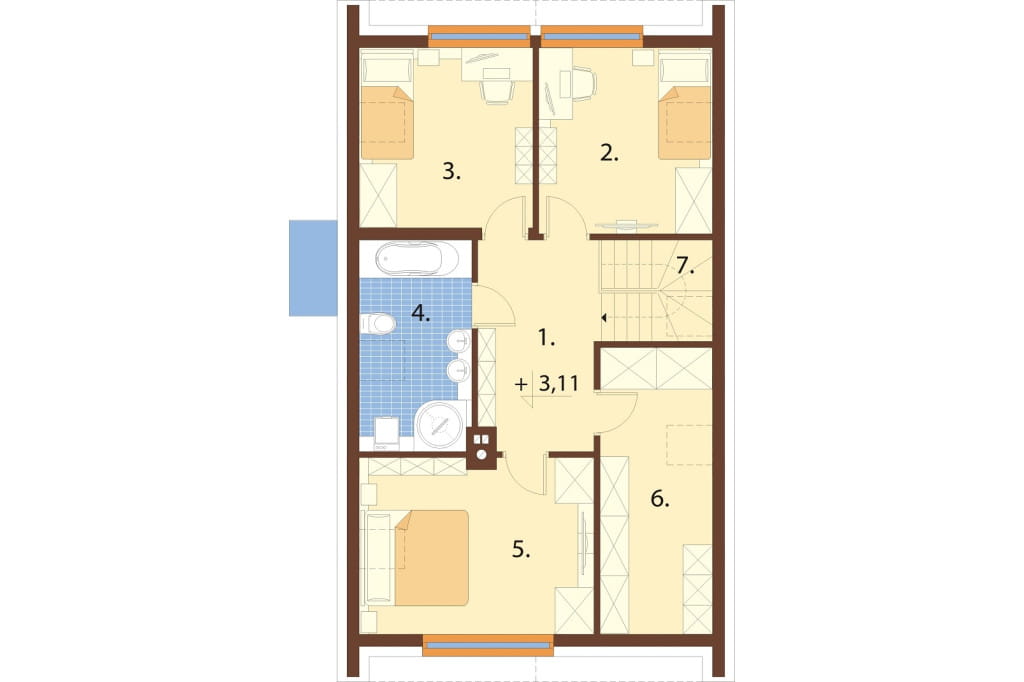

Rzut poddasza



Projekt domu L-6814 - rzut

Poddasze: 67,31 / 76,26 m2

1. Korytarz 9,62 m2
2. Pokój 10,95 / 12,55  m2
3. Pokój 10,59 / 12,14  m2
4. Łazienka 7,34 / 9,16 m2
5. Pokój 14,44 / 15,96 m2
6. Garderoba 10,04 / 12,50 m2
7. Klatka schodowa 4,33 m2

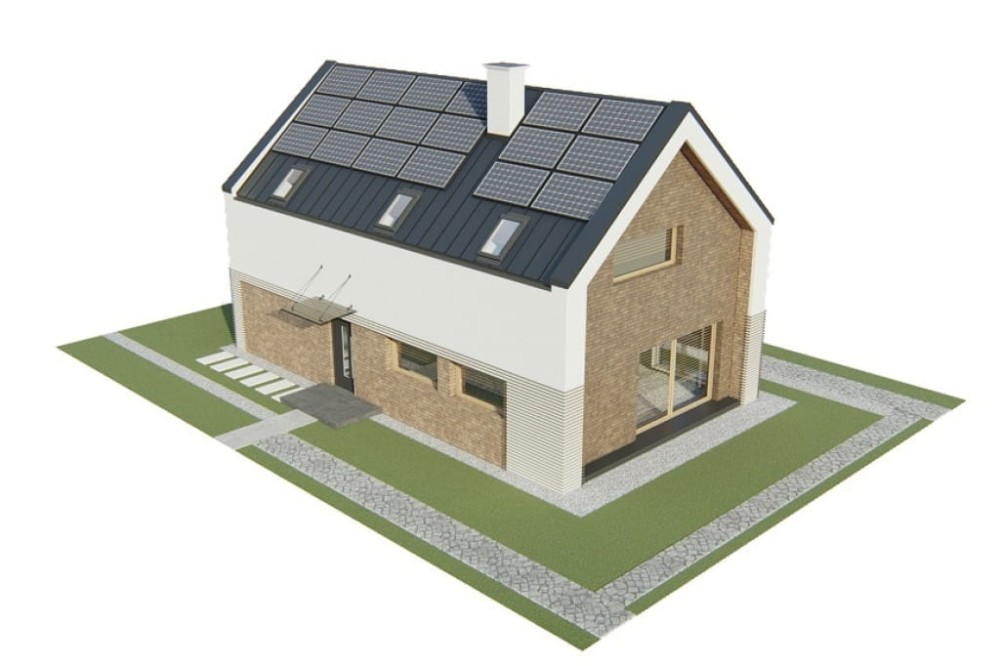

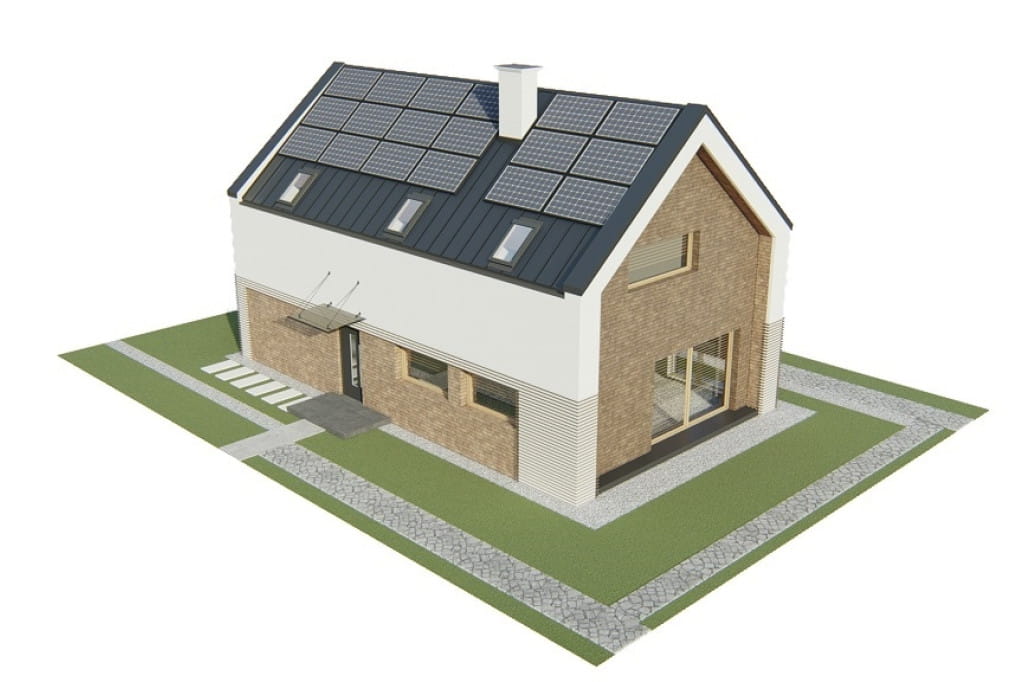

Model



Projekt domu L-6814 - model

Elewacje



Projekt domu L-6814 - elewacja

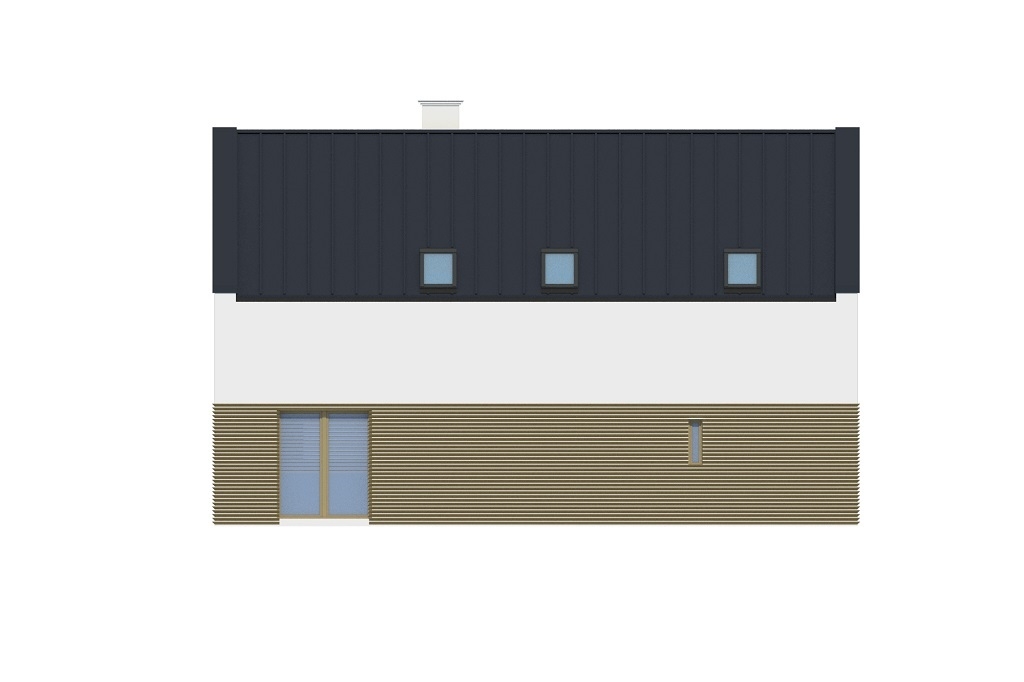

elewacja ogrodowa
Projekt domu L-6814 - elewacja

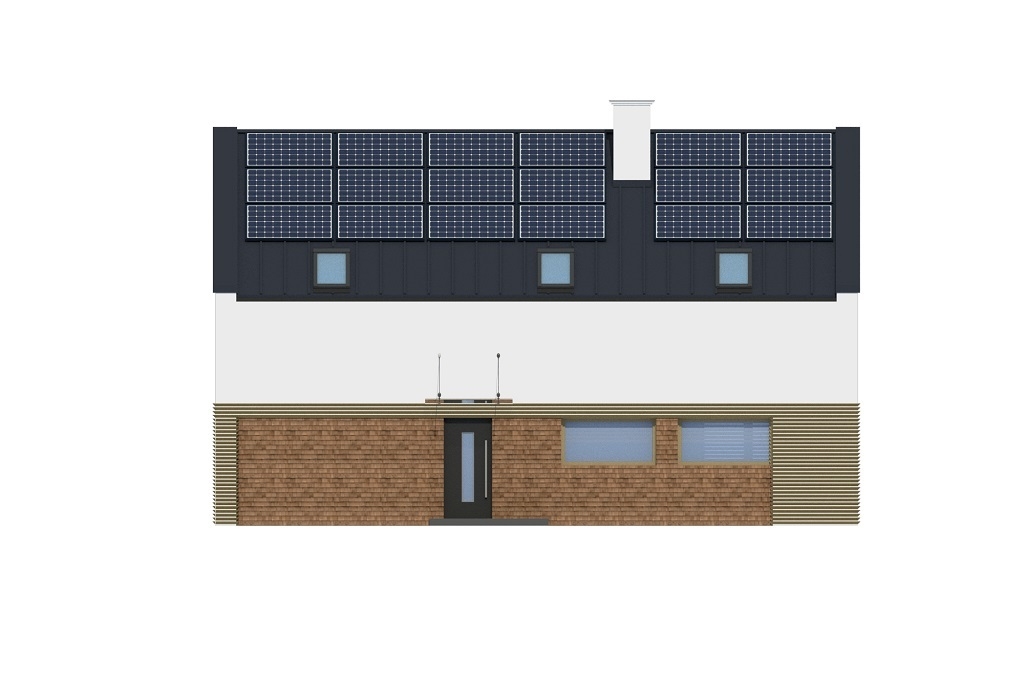

elewacja frontowa

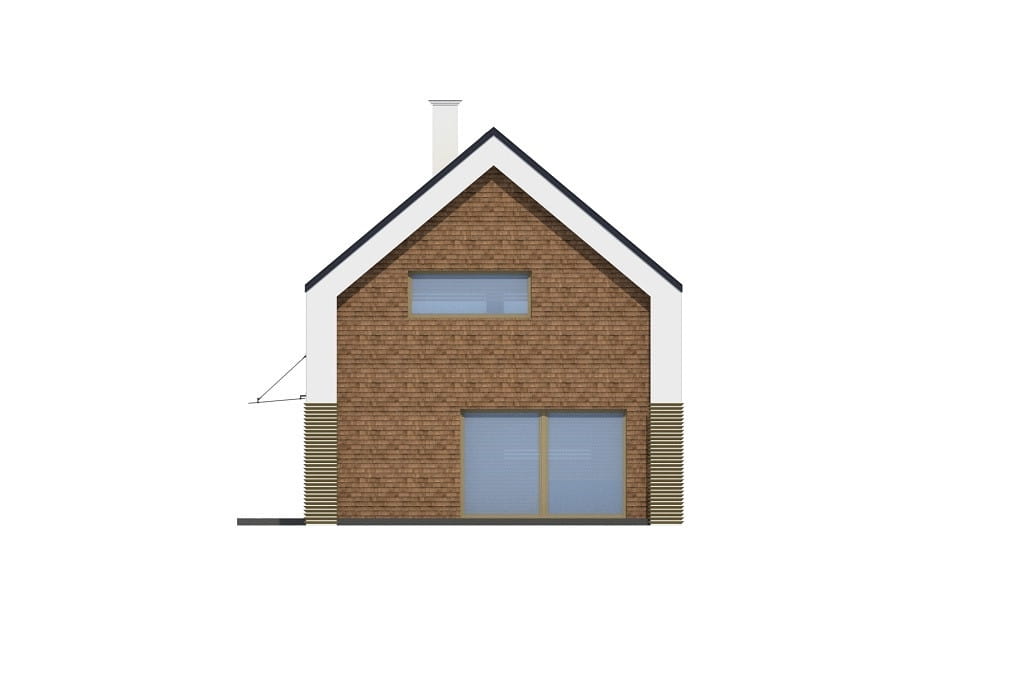

Projekt domu L-6814 - elewacja

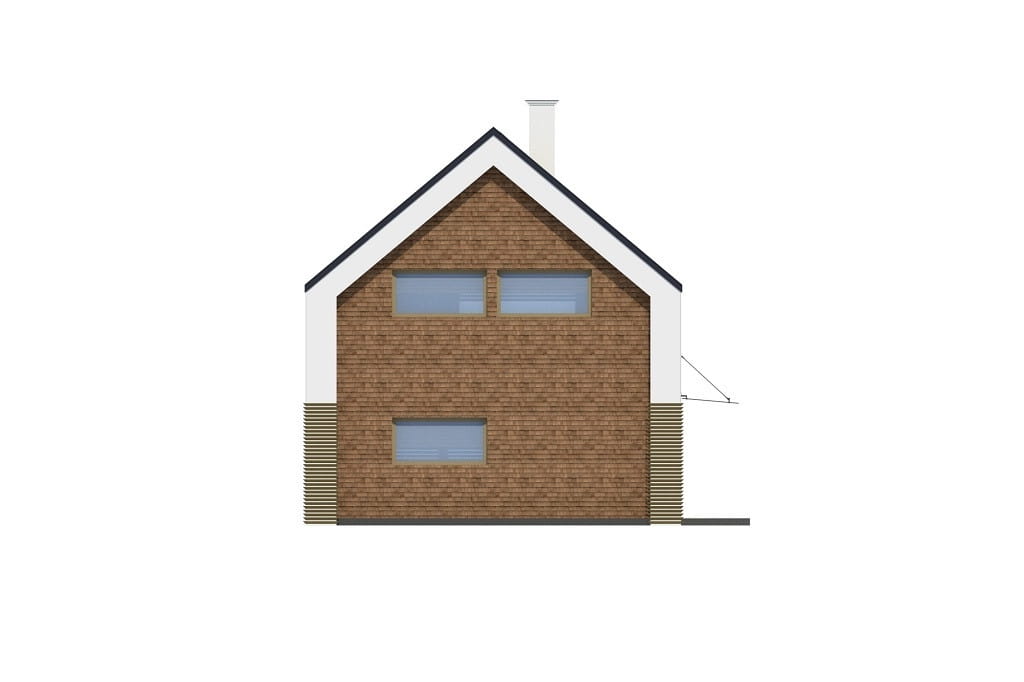

elewacja boczna
Projekt domu L-6814 - elewacja
elewacja boczna

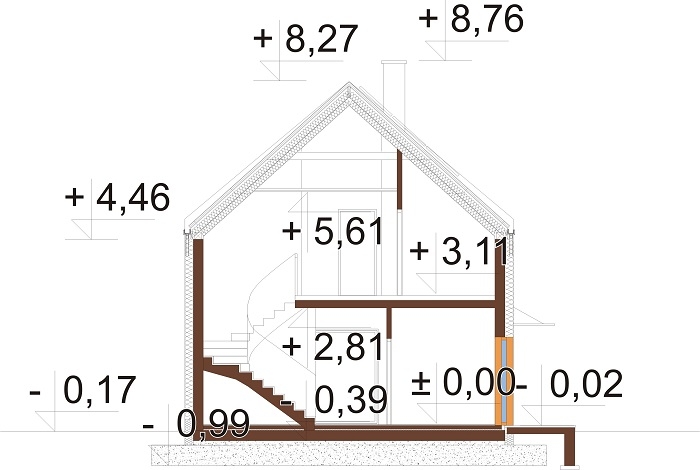

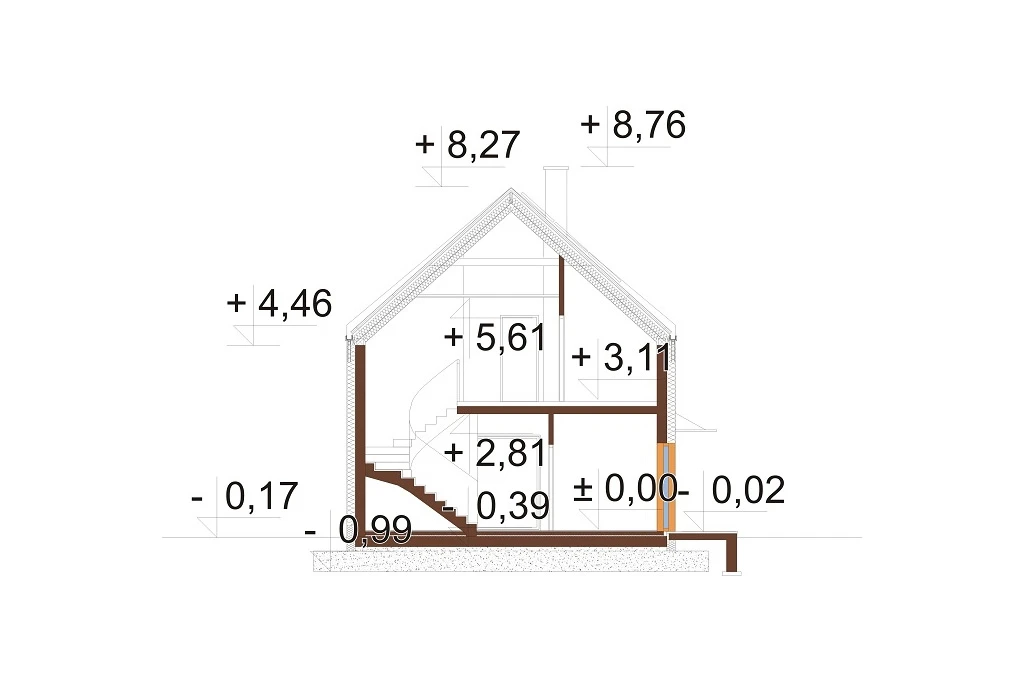

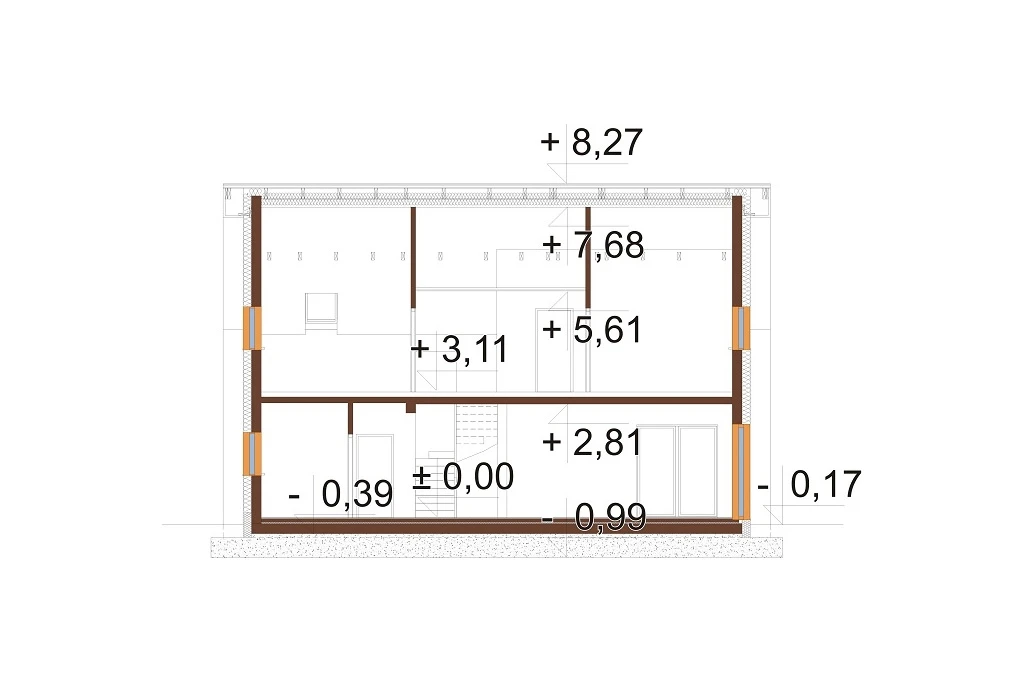

Przekrój



Projekt domu L-6814 - przekrój Projekt domu L-6814 - przekrój





Zadaj pytanie dotyczące tego projektu  kliknij

Projekt domu L-6814 Vicentia 2
Budynek parterowy z poddaszem użytkowym, niepodpiwniczony, bez garażu.
Dom jednorodzinny przeznaczony dla 4 - 6 osób.

Technologia: tradycyjna
Ściany zewnętrzne: bloczek z betonu komórkowego 24 cm, wełna mineralna 20 cm, tynk zewnętrzny
Fundament: płyta fundamentowa
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 42°, skosy ścian szczytowych 40°
Ogrzewanie: pompa ciepła
Wentylacja: mechaniczna z rekuperacją
Pokrycie dachu: blacha na rąbek stojący
Powierzchnia dachu: 135,15 m2
Program: wiatrołap, przedpokój, kuchnia, jadalnia, salon, łazienka, gabinet, pom. gospodarcze, klatka schodowa, 3 pokoje, łazienka, korytarz, garderoba

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 6,93 kWp, która produkuje prąd na potrzeby pompy ciepła do podgrzewu co i ciepłej wody użytkowej oraz wentylacji mechanicznej.
Powierzchnia zabudowy: 99.78 m²
Powierzchnia użytkowa: 143.53 m²
Kubatura: 711.00 m³
Szerokość działki: 15.88 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 16
Kąt nachylenia dachu: 42°
Ilość pokoi: 4
Pokój na parterze: Tak
Wysokość budynku: 8,44 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 0,59 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: parterowe z poddaszem mieszkalnym, projekty domów, jednorodzinne, projekt domu na wąską działkę, projekty nowoczesnych domów, parterowe z poddaszem użytkowym, projekt domu, z fotowoltaiką
Technologia: tradycyjna
Styl: modernistyczny

Architekt: Ewa Ferfecka-Homola, Paweł Bronowski
CENA 3 EGZ. PROJEKTU 1 500 PLN 3 200 PLN KUP
PROJEKT


ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych
    (wod-kan, c.o z pompą ciepła, wentylacji mechanicznej)
  • projekt budowlany wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
  • zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie


Projekt dostosowany do aktualnych norm dostępny w terminie 10 dni roboczych.

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
