Projekt domu

Vicentia

Kod: DM-6814
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

Vicentia to projekt średniej wielkości domu parterowego z poddaszem użytkowym utrzymanego w modnym ostatnio stylu nowoczesnej stodoły. Z zewnątrz dom kusi dużą ilością przeszkleń, które zapewniają mu odpowiednie naświetlenie wnętrza. Minimalistyczne elewacje nawiązują do rozwiązań skandynawskich, dwuspadowy dach i prosta konstrukcja sprawdza się niemal w każdym terenie. Dom jest świetnie docieplony i ma pro ekologiczne rozwiązania; pompę ciepła do ogrzewania i fotowoltaikę na dachu.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

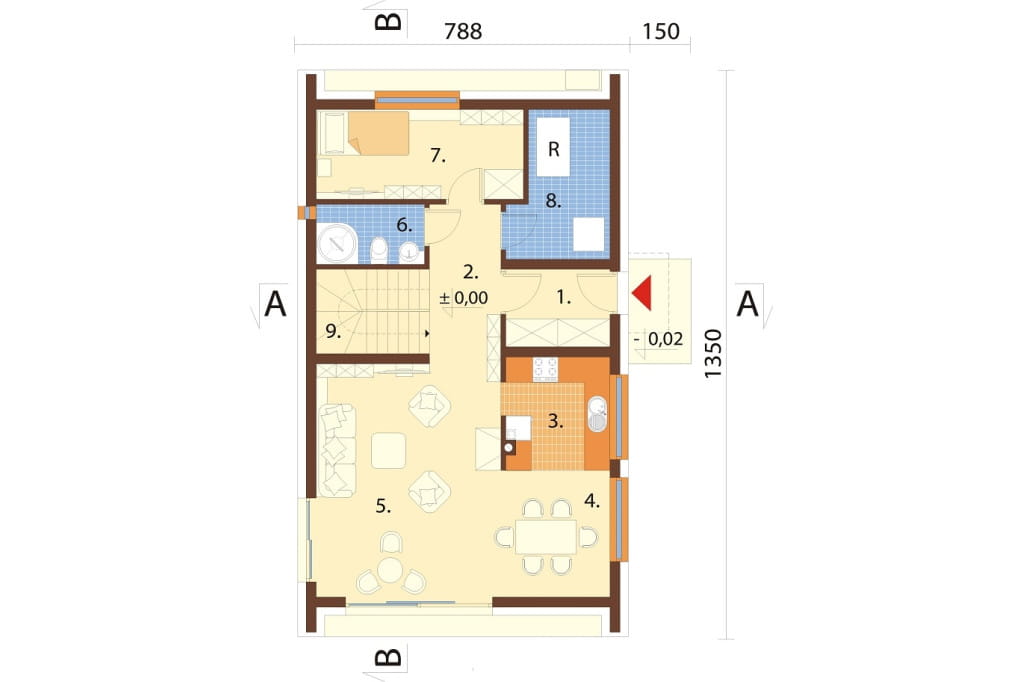

Rzut parteru



Projekt domu DM-6814 - rzut

Parter: 76,22 m2

1. Wiatrołap 4,50 m2
2. Przedpokój 6,35 m2
3. Kuchnia 6,50 m2
4. Jadalnia 7,74 m2
5. Salon 24,26 m2
6. Łazienka 3,60 m2
7. Gabinet 10,43 m2
8. Pom. gospodarcze 7,51 m2
9. Klatka schodowa 5,33 m2


R - rekuperacja

Na parterze domu jest strefa dzienna z widnym salonem jadalnią i kuchnią. Te trzy pomieszczenia tworzą wspólną przestań, w której domownicy będą spędzać większość wolnego czasu. Oprócz nich do dyspozycji są jeszcze, wspólna dla parteru łazienka, pomieszczenie gospodarcze oraz pokój – senioratka.

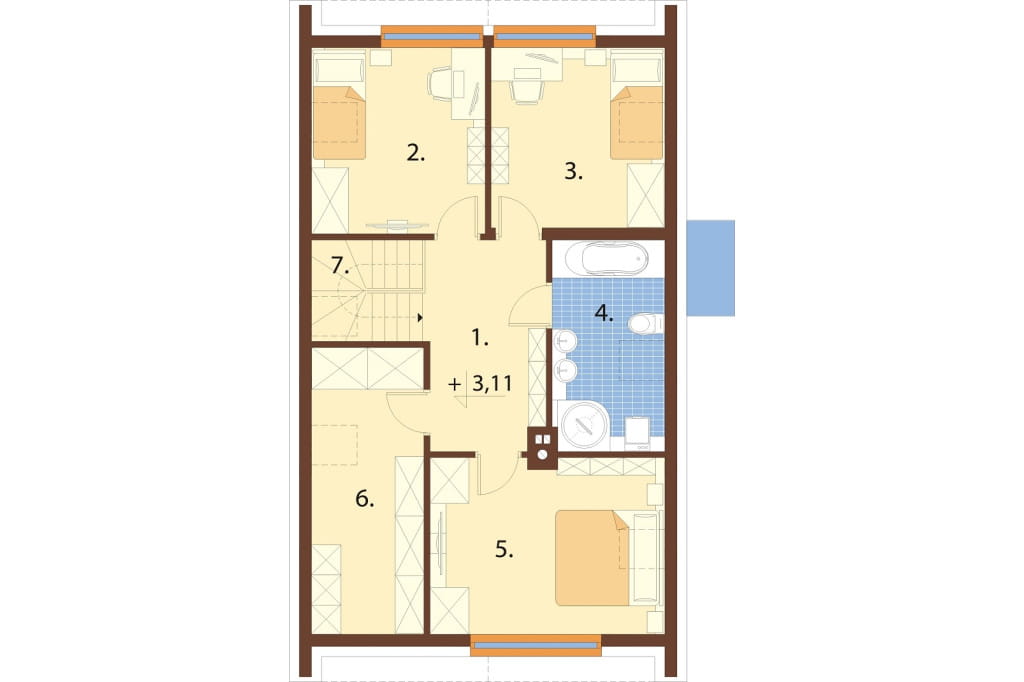

Rzut poddasza



Projekt domu DM-6814 - rzut

Poddasze: 67,31 / 76,26 m2

1. Korytarz 9,62 m2
2. Pokój 10,95 / 12,55  m2
3. Pokój 10,59 / 12,14  m2
4. Łazienka 7,34 / 9,16 m2
5. Pokój 14,44 / 15,96 m2
6. Garderoba 10,04 / 12,50 m2
7. Klatka schodowa 4,33 m2

Na poddaszu mamy strefę nocną z trzema pokojami, z których największy ma 15,96 m2, pozostałe dwa 12,14 m2 i 12,55 m2. Obok dużego pokoju jest wspólna dla poddasza garderoba, a na wprost schodów na parter jest łazienka.

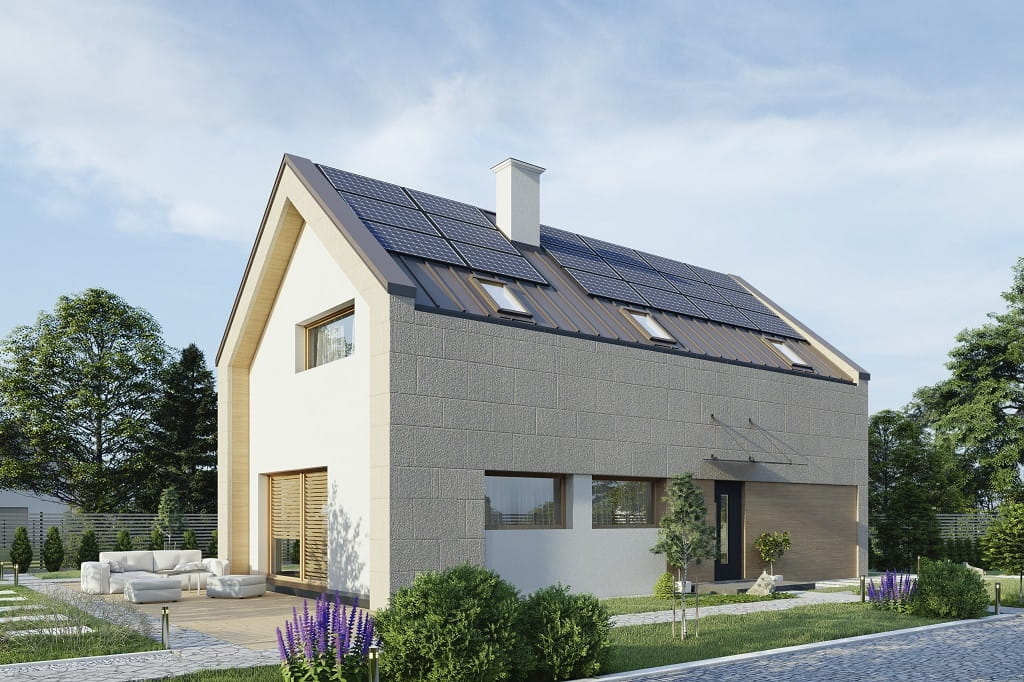

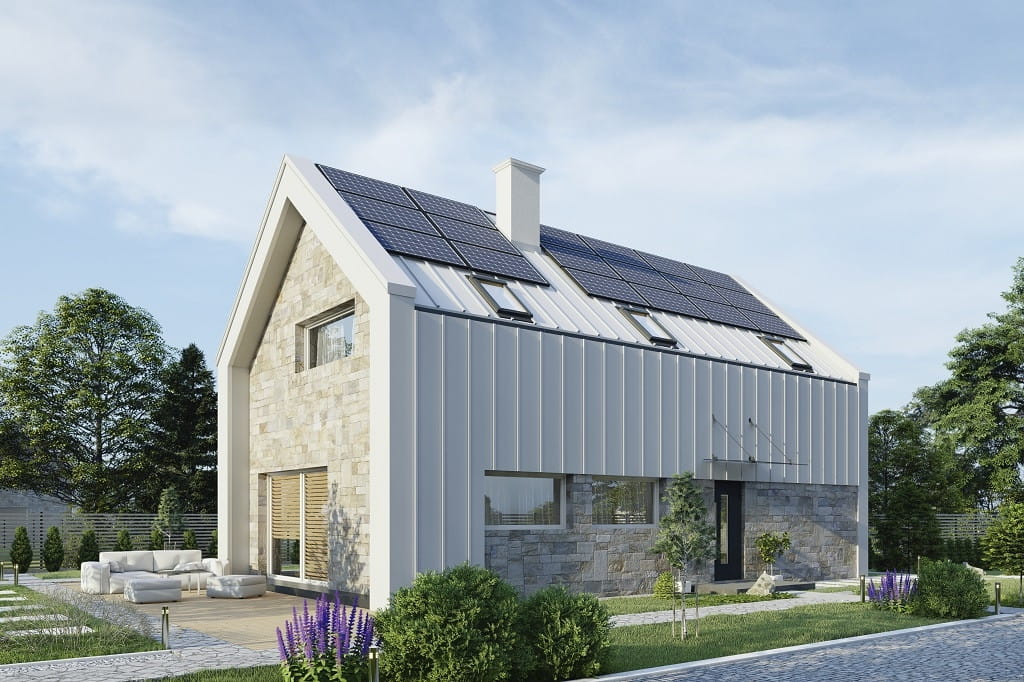

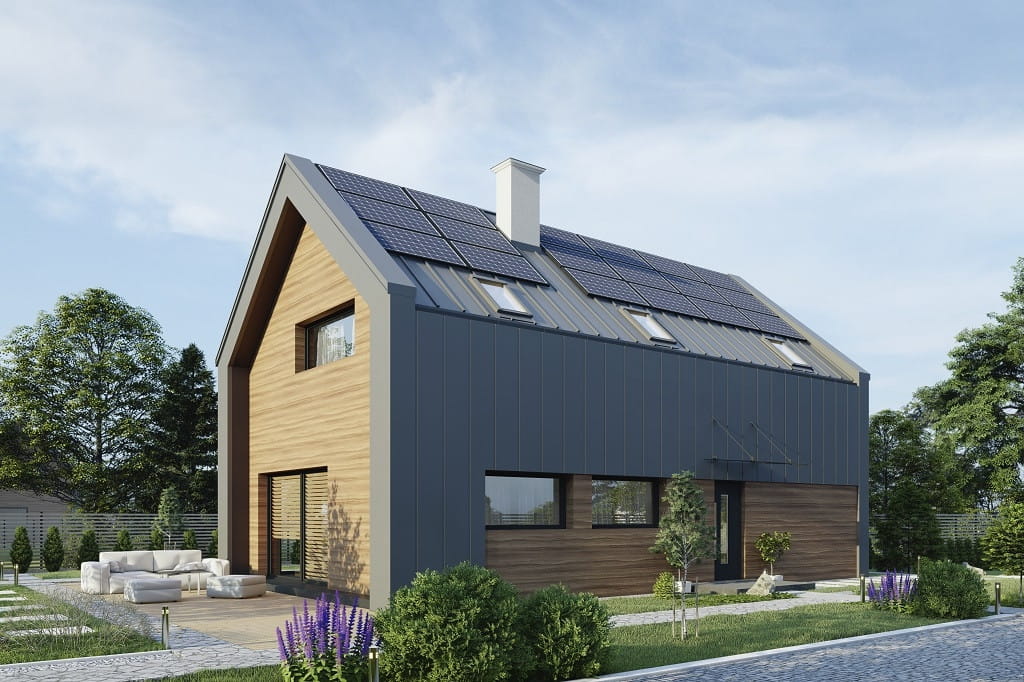

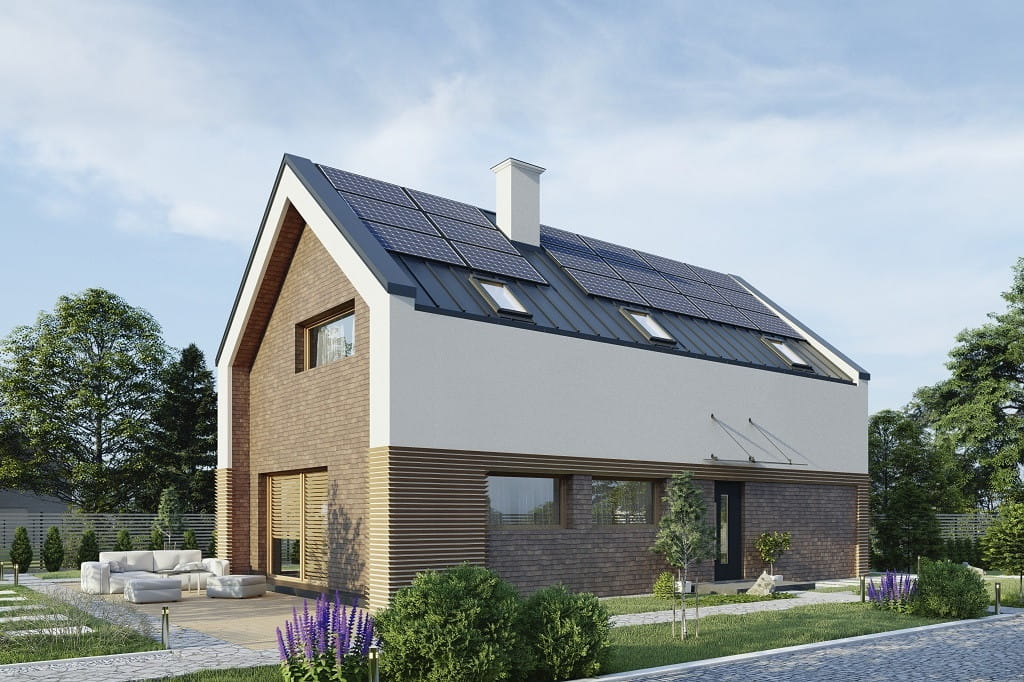

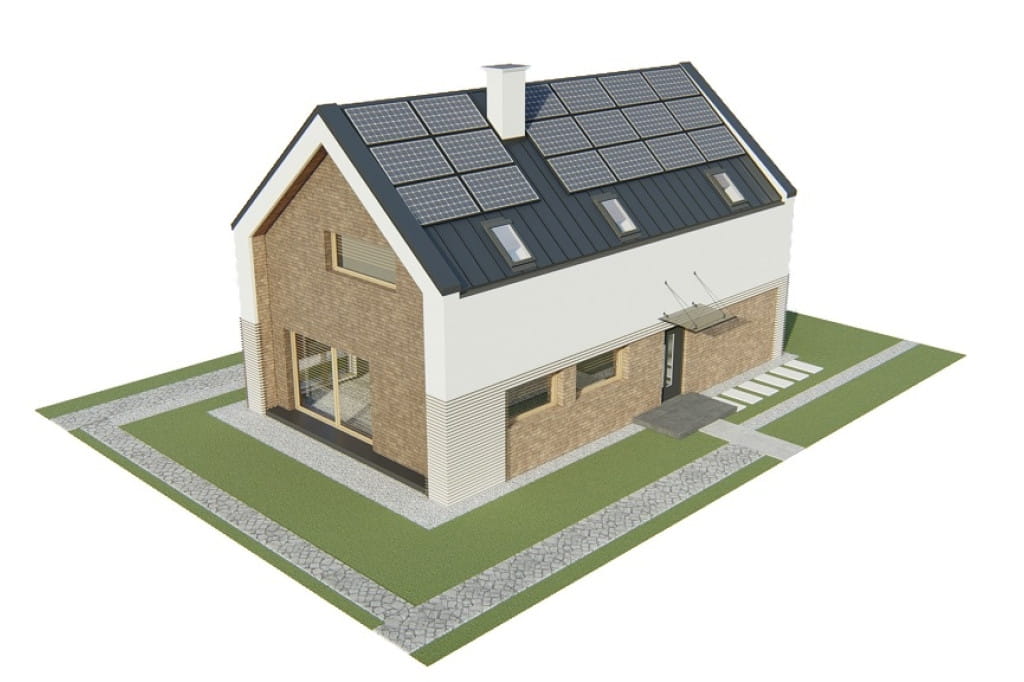

Model



Projekt domu DM-6814 - model

Minimalistyczna bryła na planie prostokąta o bokach 7,88m na 13,50m będzie pasować na większość działek. Wymagana szerokość parceli potrzebna do realizacji tego domu  w wypadku posadowienia węższym bokiem to 15,88 m. W DM-6814 jest dach dwuspadowy, a kąt nachylenia połaci to 42 stopnie. Cechą charakterystyczną konstrukcji tego domu jest płyta fundamentowa.

Elewacje



Projekt domu DM-6814 - elewacja

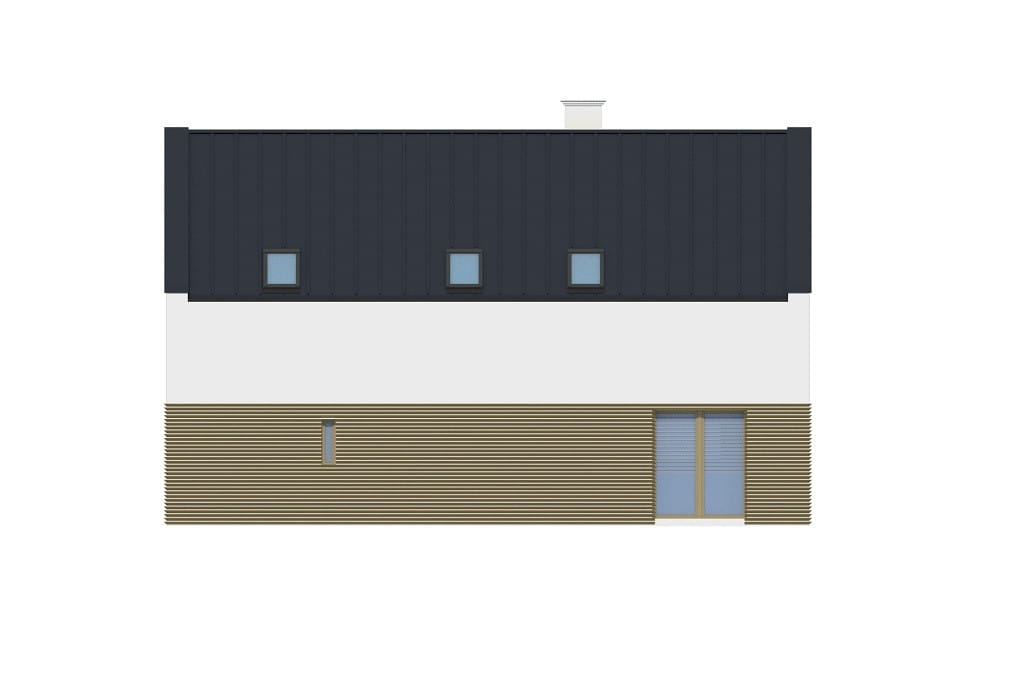

elewacja ogrodowa
Projekt domu DM-6814 - elewacja

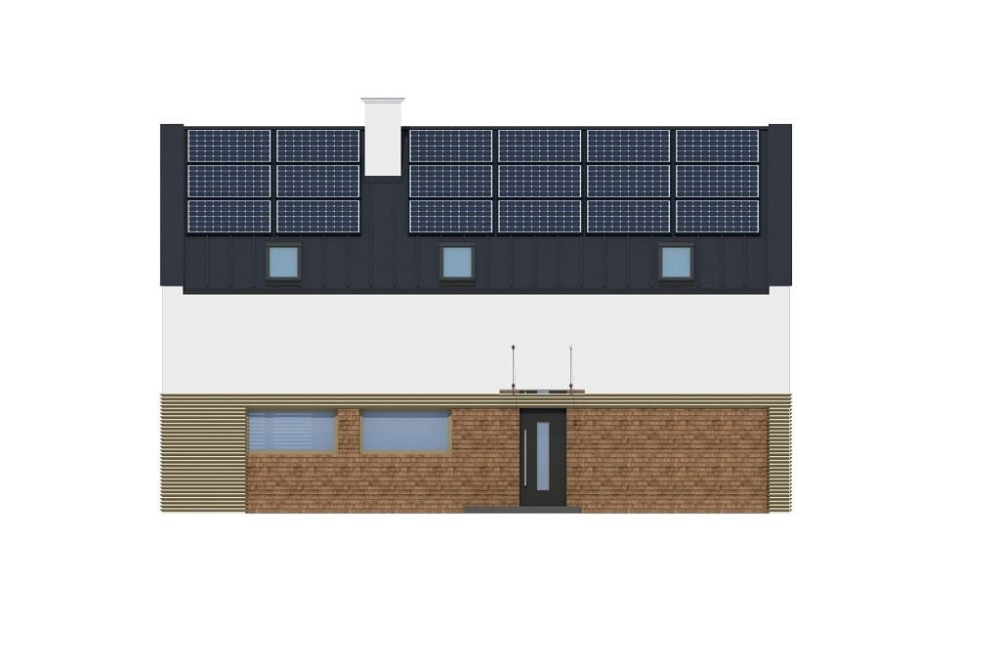

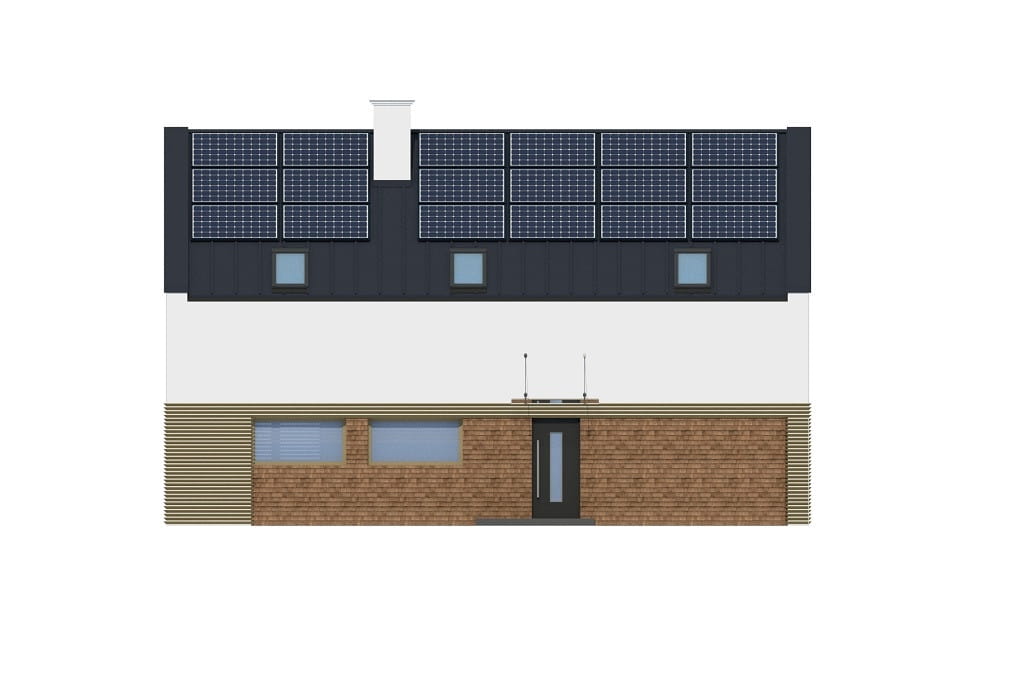

elewacja frontowa
Projekt domu DM-6814 - elewacja

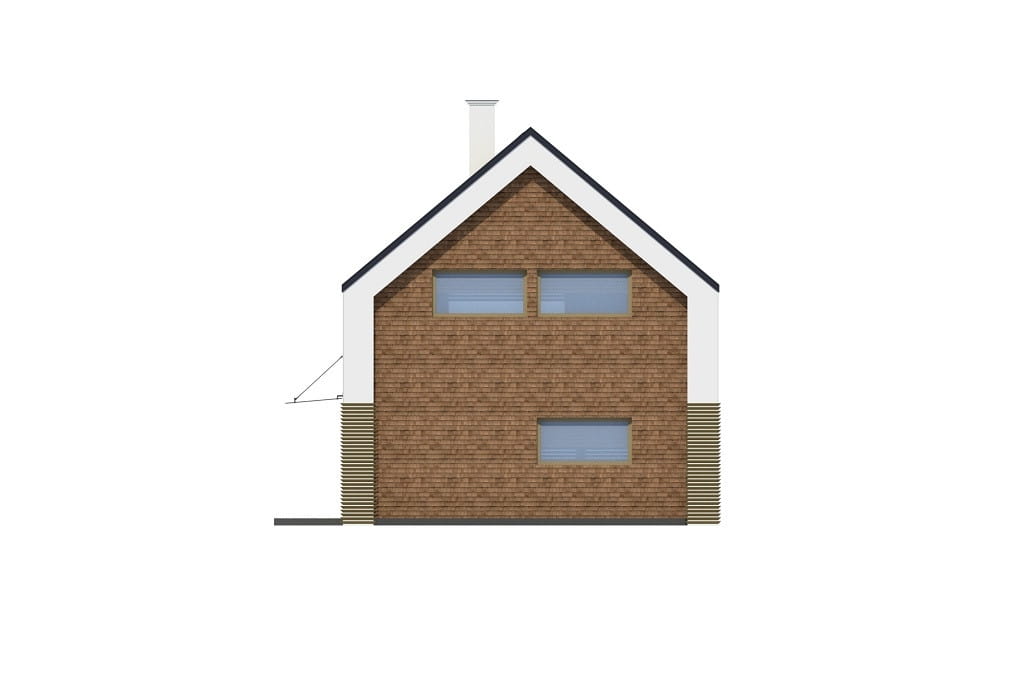

elewacja boczna
Projekt domu DM-6814 - elewacja

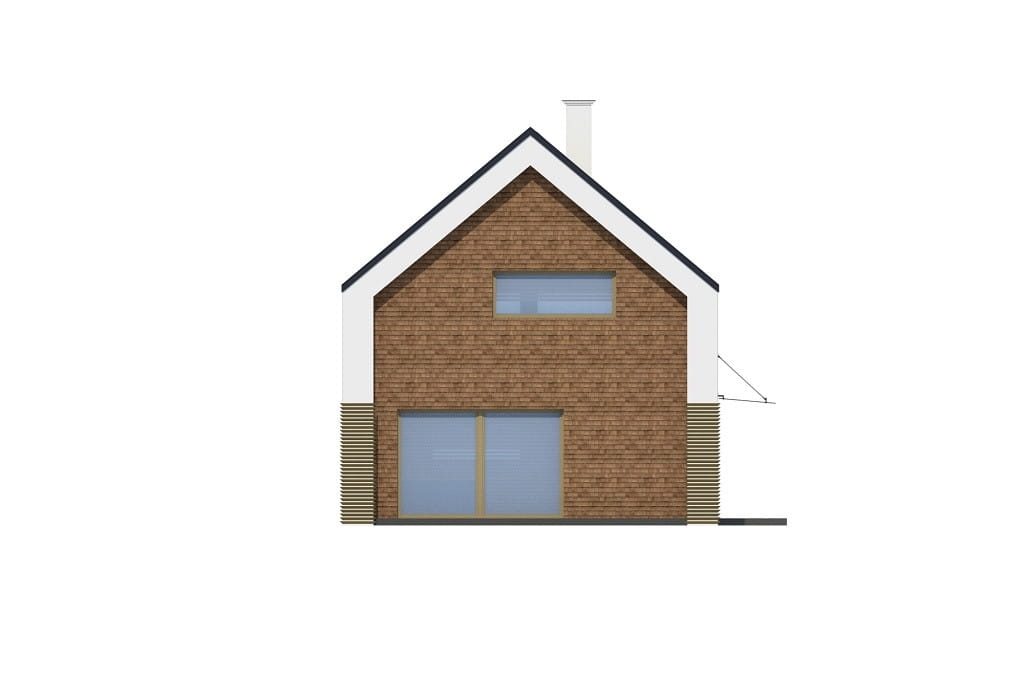

elewacja boczna

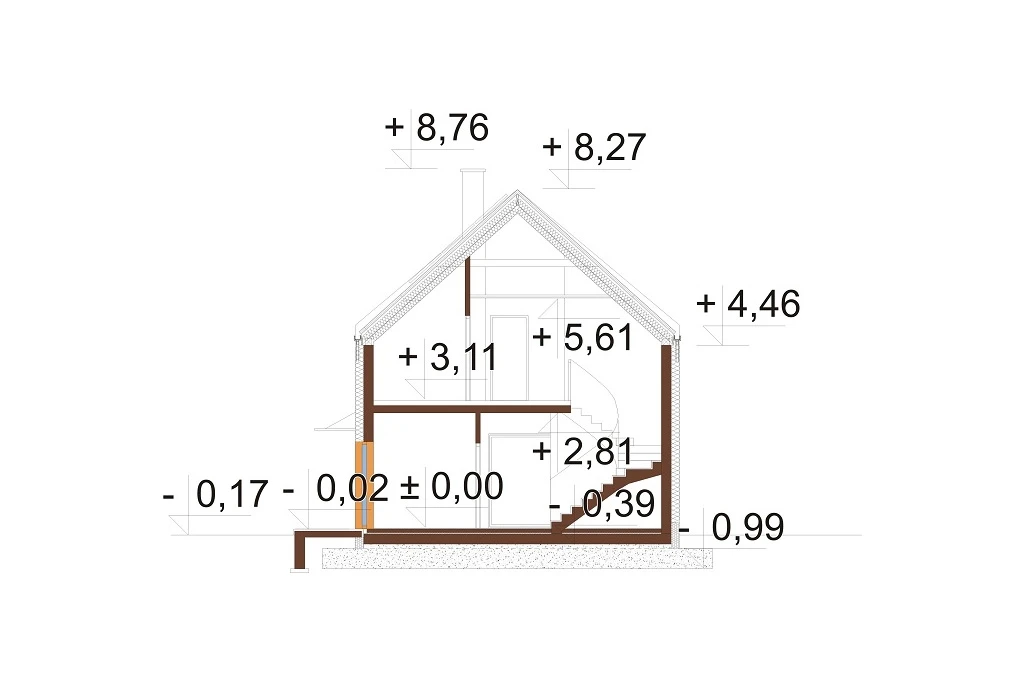

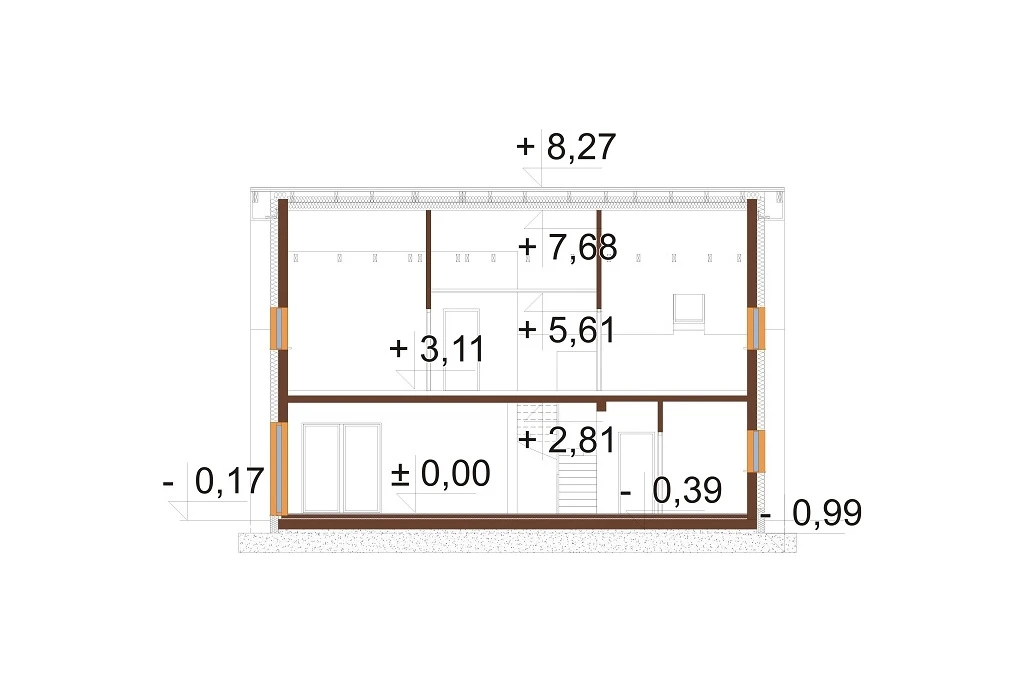

Przekrój



Projekt domu DM-6814 - przekrój Projekt domu DM-6814 - przekrój





Zadaj pytanie dotyczące tego projektu  kliknij

Projekt domu DM-6814 Vicentia
Budynek parterowy z poddaszem użytkowym, niepodpiwniczony, bez garażu.
Dom jednorodzinny przeznaczony dla 4 - 6 osób.

Technologia: tradycyjna
Ściany zewnętrzne: bloczek z betonu komórkowego 24 cm, wełna mineralna 20 cm, tynk zewnętrzny
Fundament: płyta fundamentowa
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 42°, skosy ścian szczytowych 40°
Ogrzewanie: pompa ciepła
Wentylacja: mechaniczna z rekuperacją
Pokrycie dachu: blacha na rąbek stojący
Powierzchnia dachu: 135,15 m2
Program: wiatrołap, przedpokój, kuchnia, jadalnia, salon, łazienka, gabinet, pom. gospodarcze, klatka schodowa, 3 pokoje, łazienka, korytarz, garderoba

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 6,93 kWp, która produkuje prąd na potrzeby pompy ciepła do podgrzewu co i ciepłej wody użytkowej oraz wentylacji mechanicznej.
Powierzchnia zabudowy: 99.78 m²
Powierzchnia użytkowa: 143.53 m²
Kubatura: 711.00 m³
Szerokość działki: 15.88 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 16
Kąt nachylenia dachu: 42°
Ilość pokoi: 4
Pokój na parterze: Tak
Wysokość budynku: 8,44 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 0,59 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: parterowe z poddaszem mieszkalnym, projekty domów, jednorodzinne, projekt domu na wąską działkę, projekty nowoczesnych domów, parterowe z poddaszem użytkowym, projekt domu, najnowsze projekty domów, z fotowoltaiką
Technologia: tradycyjna
Styl: modernistyczny

Architekt: Ewa Ferfecka-Homola, Paweł Bronowski
CENA 3 EGZ. PROJEKTU 1 500 PLN 3 200 PLN KUP
PROJEKT


ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych
    (wod-kan, c.o z pompą ciepła, wentylacji mechanicznej)
  • projekt budowlany wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
  • zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
