Projekt domu

Orvio 2

Kod: L-6804
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71



Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

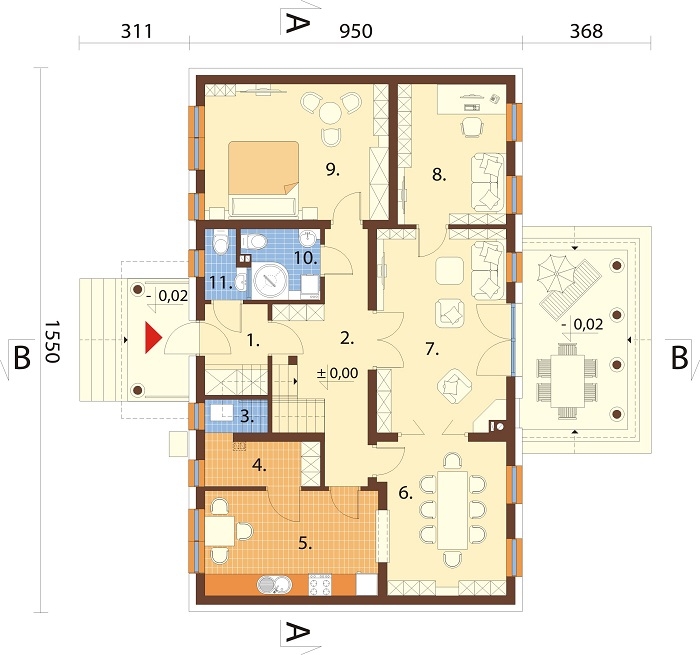

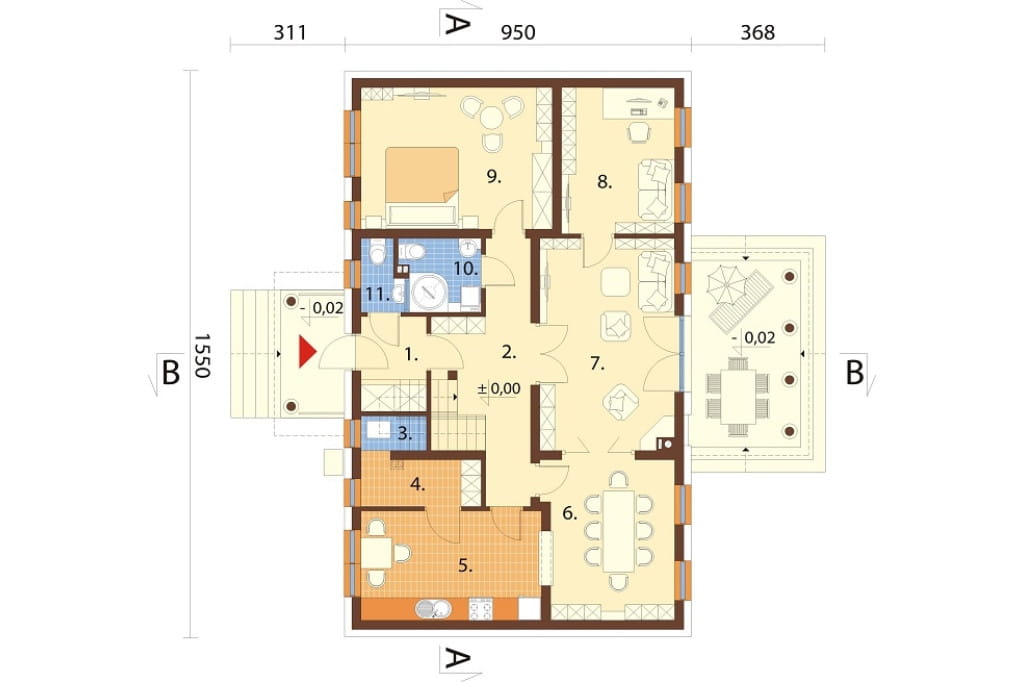

Rzut parteru



Projekt domu L-6804 - rzut

Parter (bez schodów): 110,32 /112,26 m2



1. Wiatrołap 3,68 / 4,55 m2
2. Przedpokój 12,73 m2
3. Schowek 0,55 / 1,62 m2
4. Pom. gospodarcze 4,09 m2
5. Kuchnia 14,62 m2
6. Jadalnia 15,06 m2
7. Salon 21,07 m2
8. Gabinet 12,22 m2
9. Pokój 20,10 m2
10. Łazienka 4,19 m2
11. WC 2,01 m2


Schody 3,27 m2

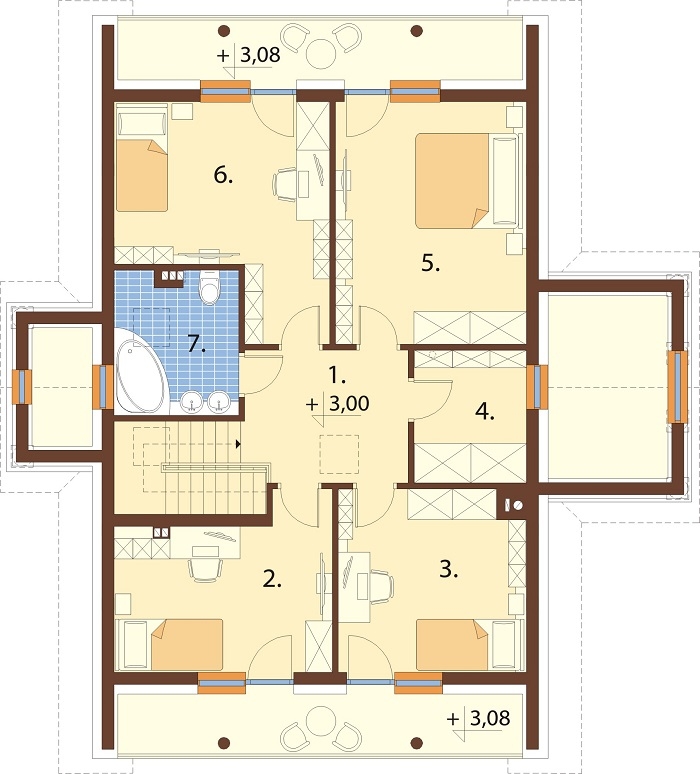

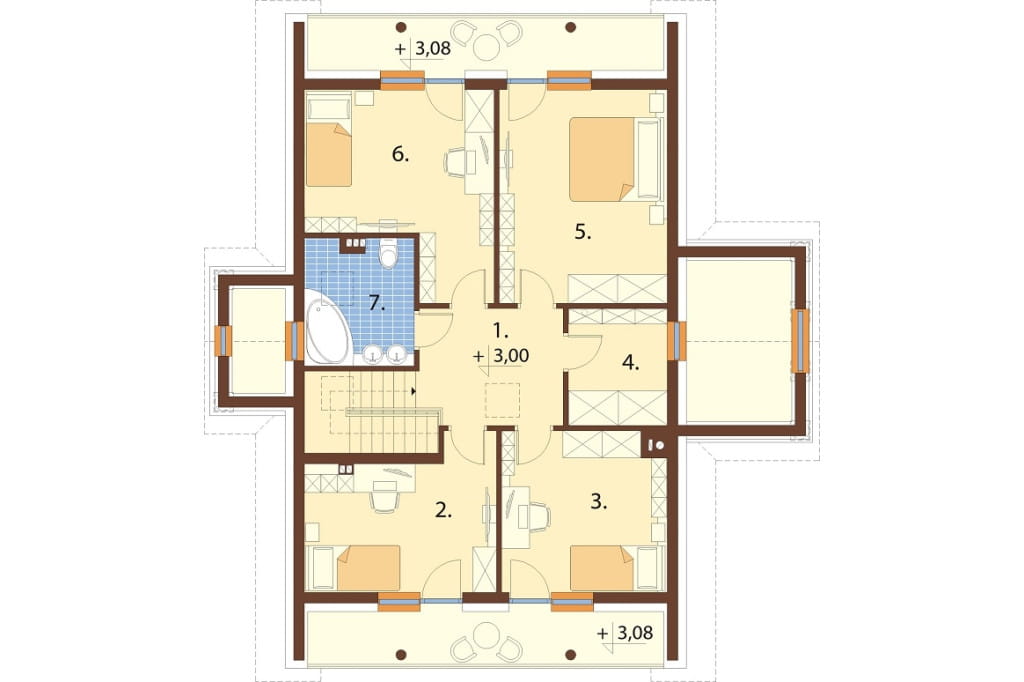

Rzut poddasza



Projekt domu L-6804 - rzut

Poddasze (bez schodów): 75,39/89,74 m2



1. Przedpokój 9,22 m2
2. Pokój 12,31 / 14,50 m2
3. Pokój 11,92 / 14,41 m2
4. Schowek 5,16 / 6,35 m2
5. Pokój 16,20 / 19,87 m2
6. Pokój 15,46 / 17,91 m2
7. Łazienka 5,12 / 7,48 m2

Schody 2,51 m2

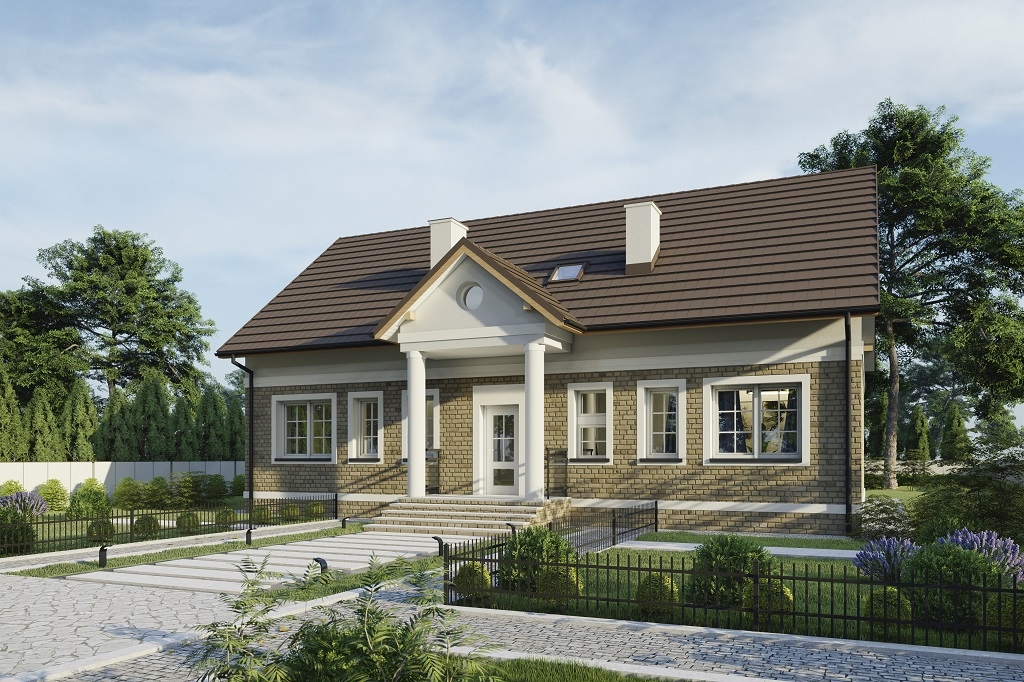

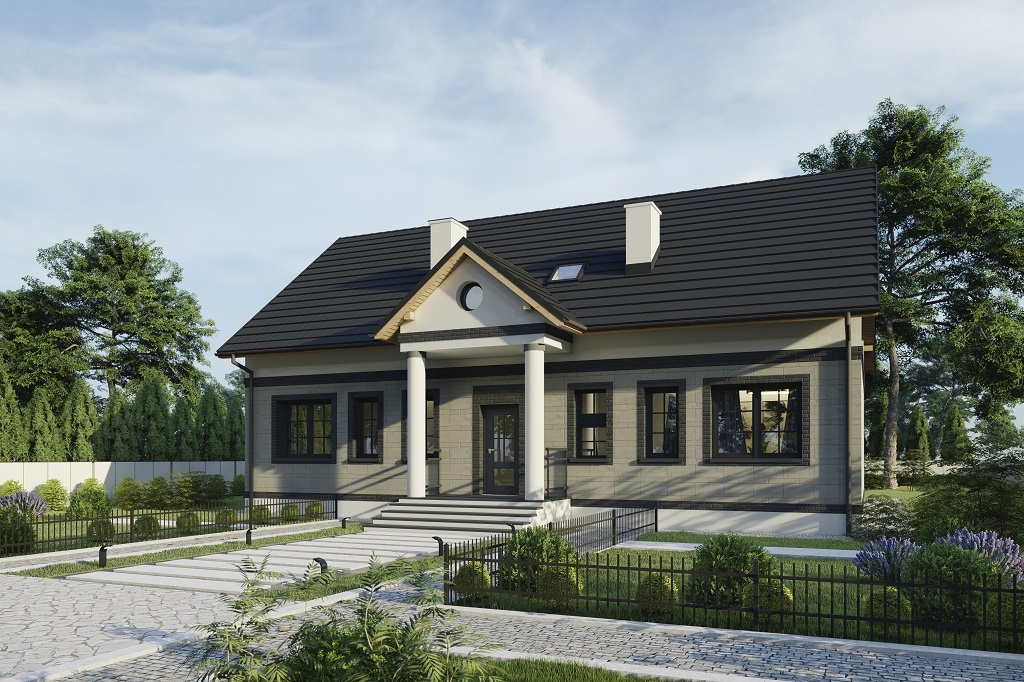

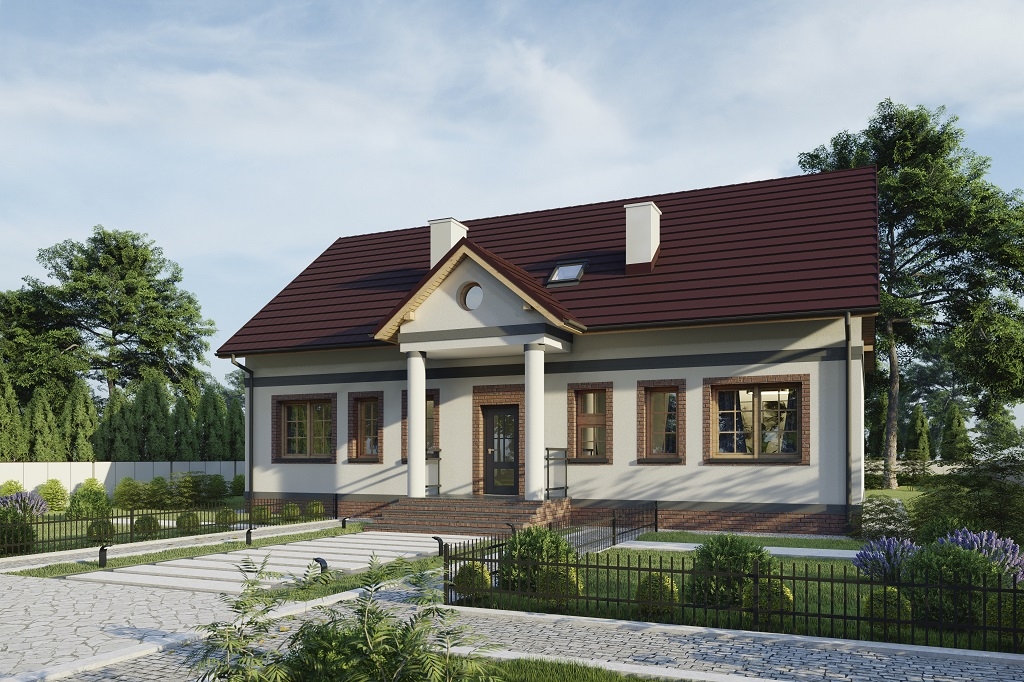

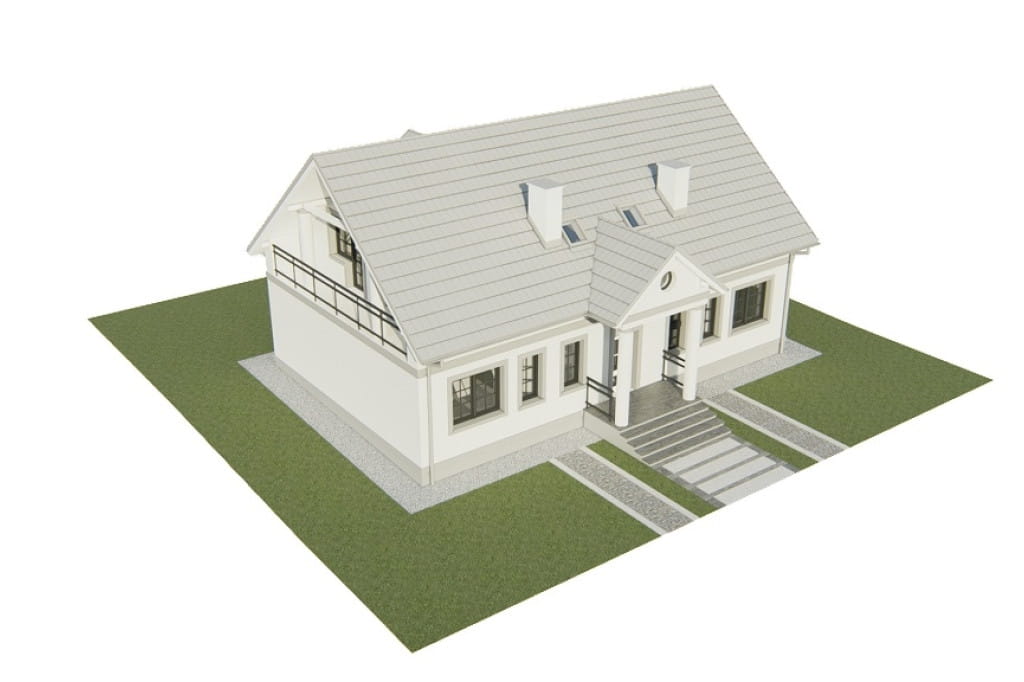

Model



Projekt domu L-6804 - model

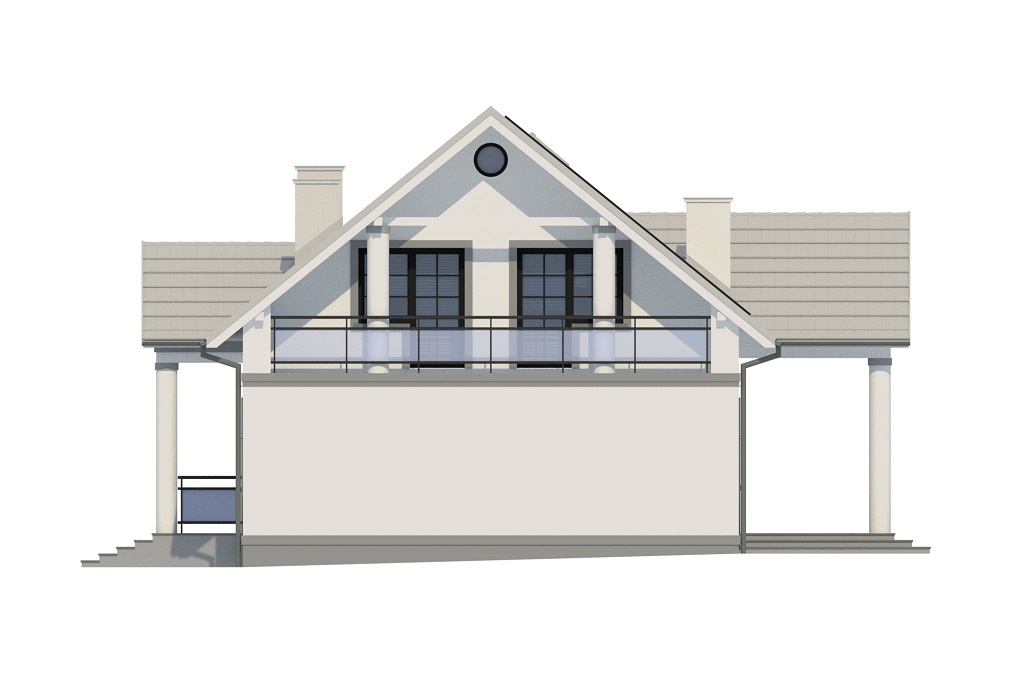

Elewacje



Projekt domu L-6804 - elewacja

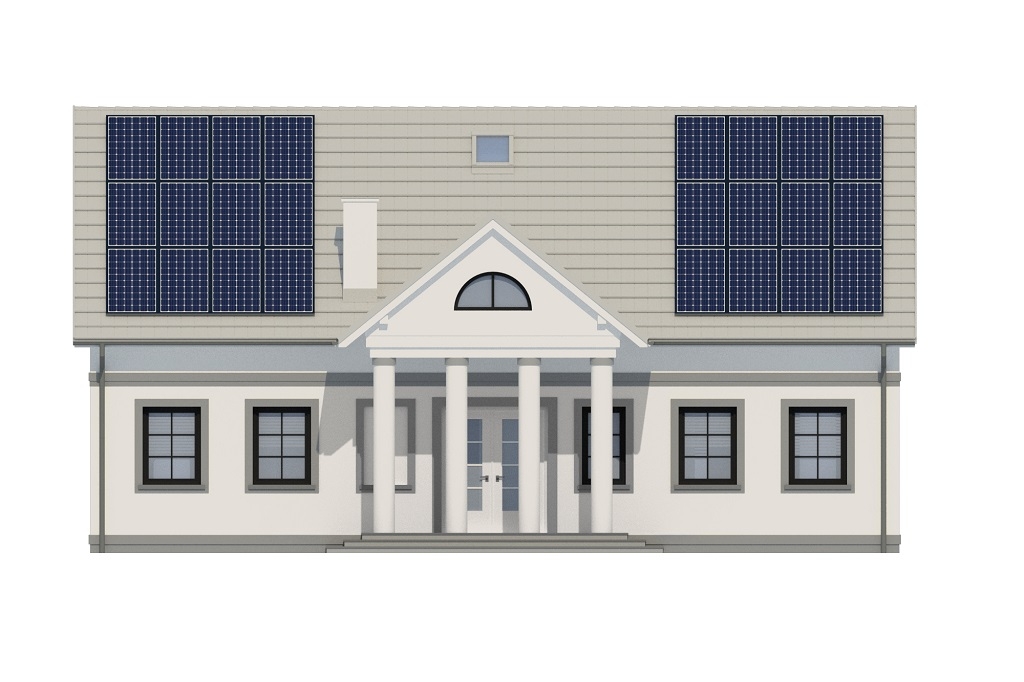

elewacja ogrodowa
Projekt domu L-6804 - elewacja

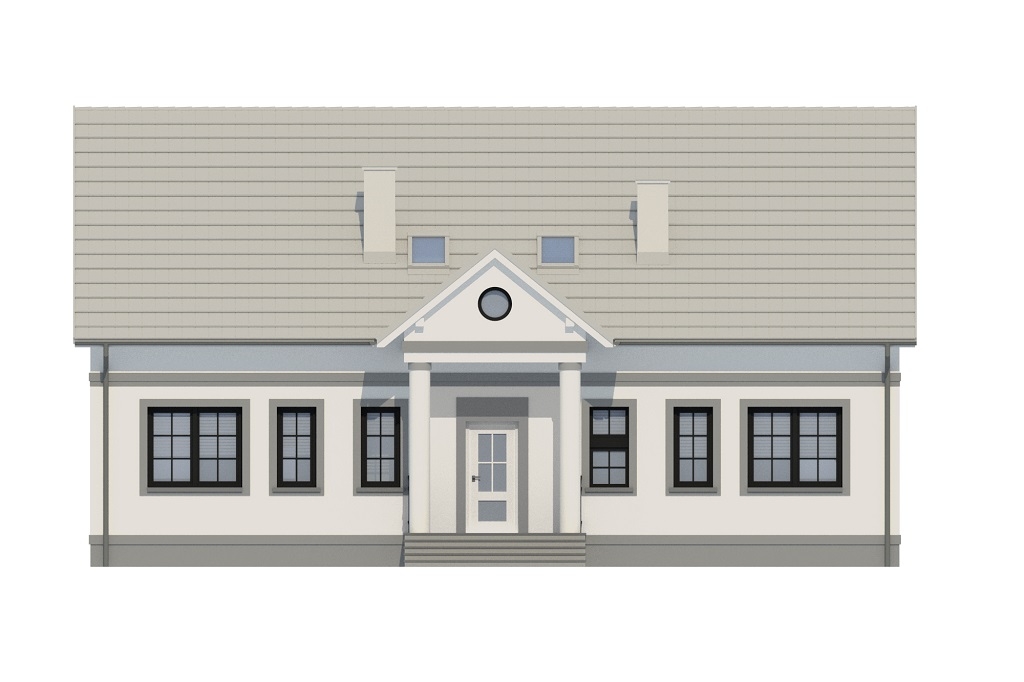

elewacja frontowa
Projekt domu L-6804 - elewacja

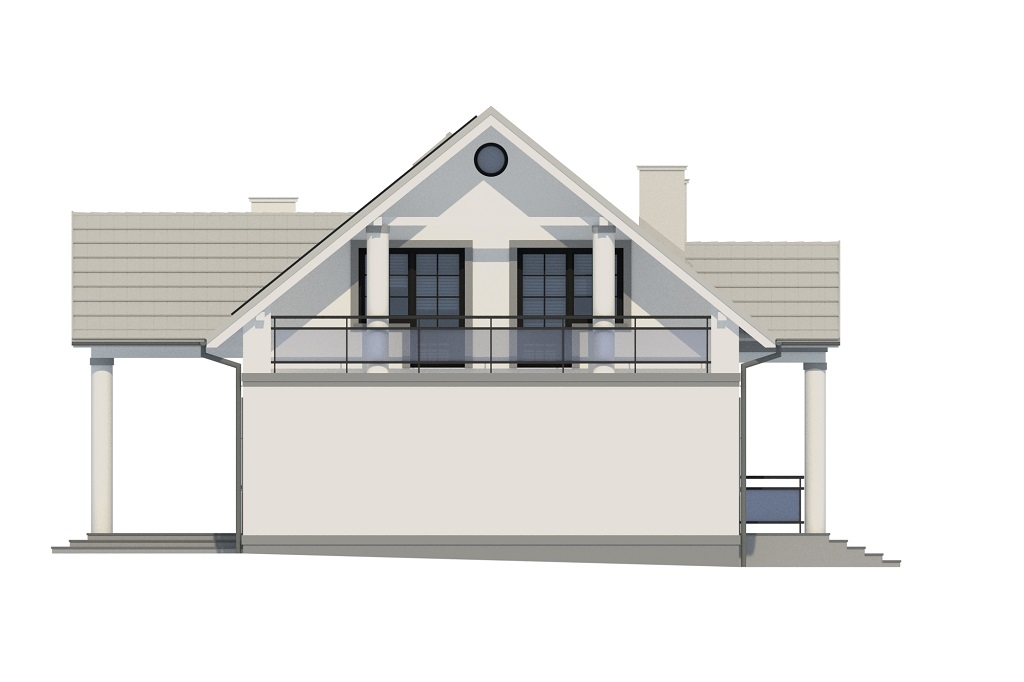

elewacja boczna
Projekt domu L-6804 - elewacja
elewacja boczna

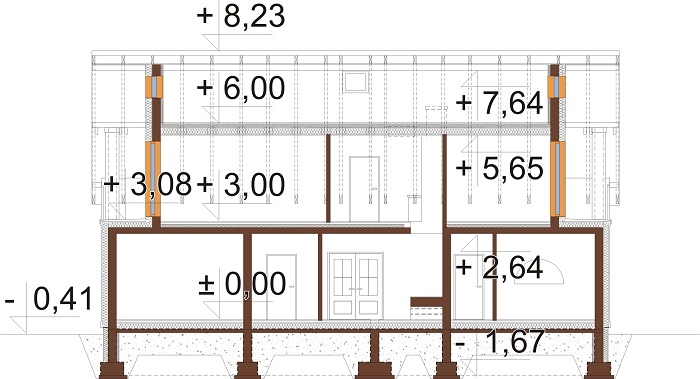

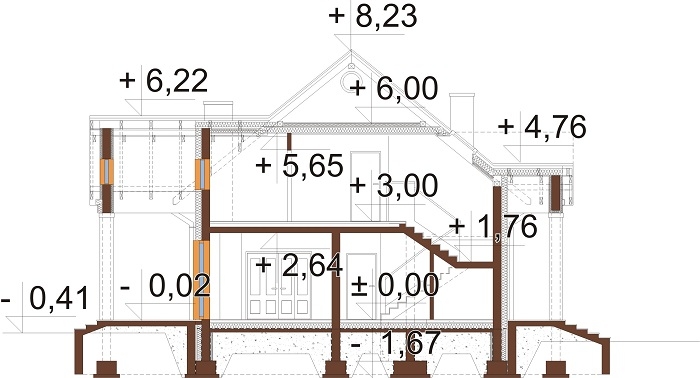

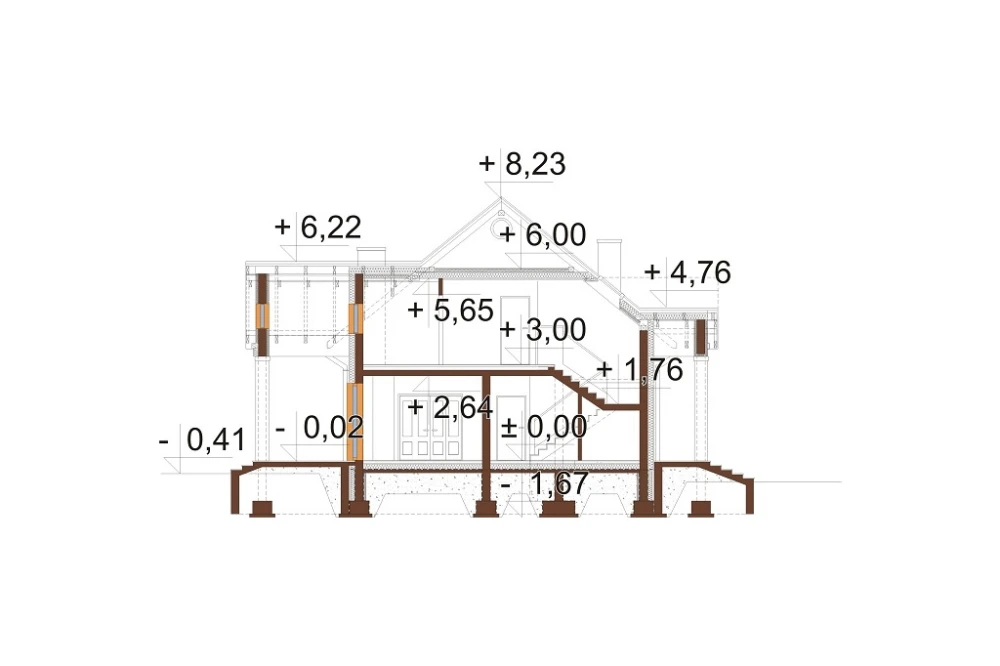

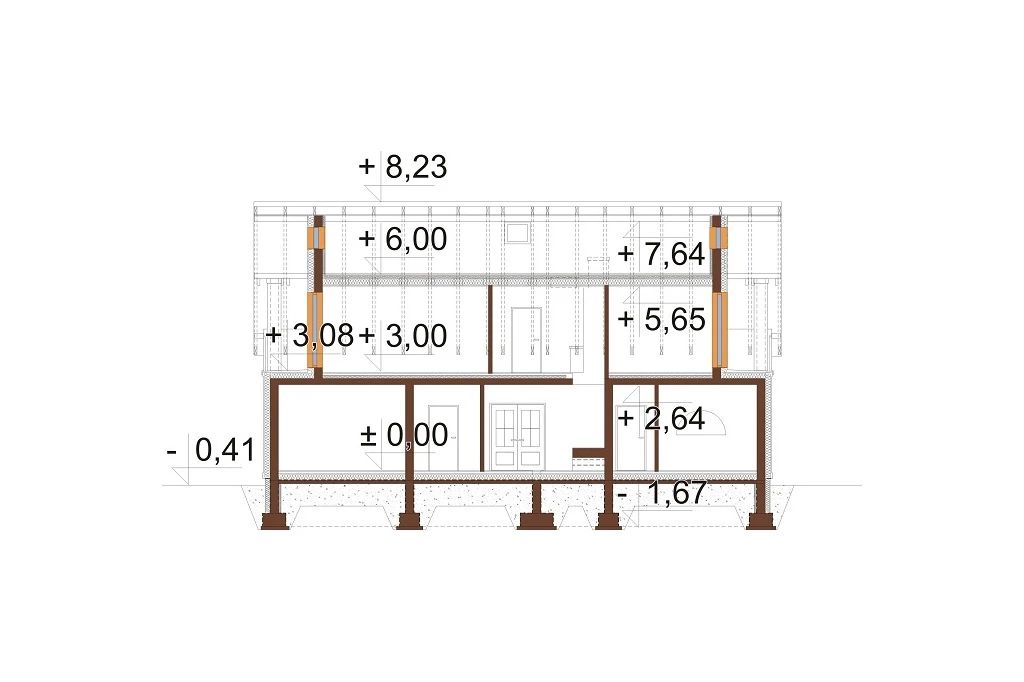

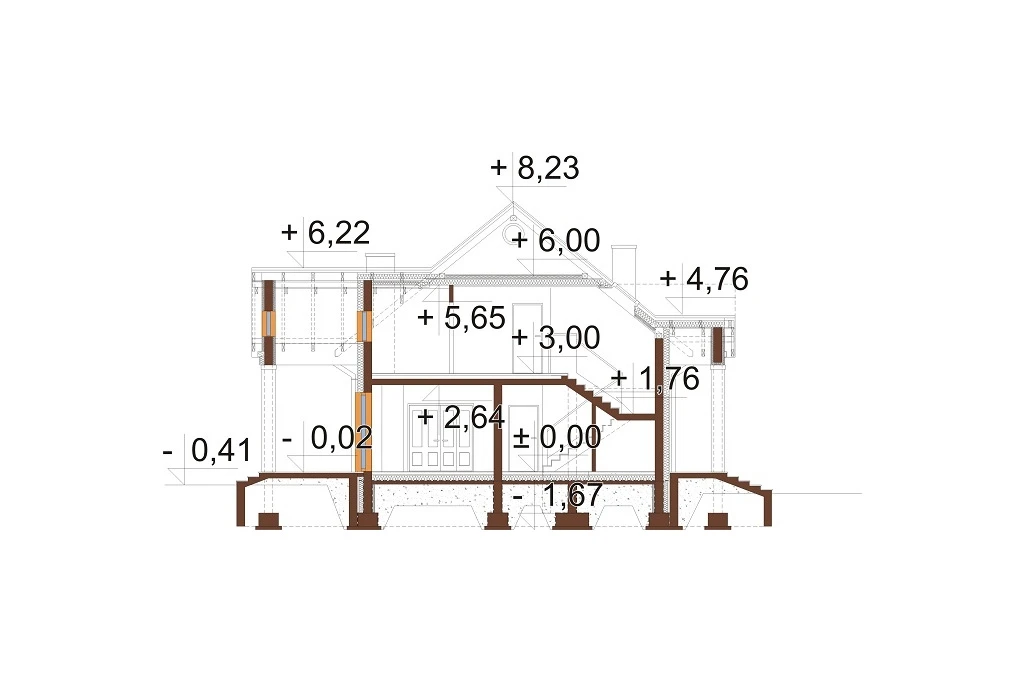

Przekrój



Projekt domu L-6804 - przekrój Projekt domu L-6804 - przekrój





Zadaj pytanie dotyczące tego projektu  kliknij

Projekt domu L-6804 ORVIO 2
Budynek parterowy z poddaszem użytkowym, niepodpiwniczony, bez garażu.
Dom jednorodzinny przeznaczony dla 4 - 6 osób.

Technologia: tradycyjna
Ściany zewnętrzne: pustaki ceramiczne 25 cm, styropian 20 cm, tynk zewnętrzny
Fundament: ława fundamentowa
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 39°
Ogrzewanie: pompa ciepła powietrze woda do co i cwu
Wentylacja: grawitacyjna
Pokrycie dachu: blachodachówka
Powierzchnia dachu: 257,65 m2
Program: wiatrołap, 2 przedpokoje, 2 schowki, kuchnia, jadalnia, pokój dzienny, gabinet, 2 łazienki, wc, 4 pokoje

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 8,4 kWp, która zasila pompę ciepła do co i cwu i generuje prąd na potrzeby funkcjonowania gospodarstwa domowego.

Powierzchnia zabudowy: 166.24 m²
Powierzchnia użytkowa: 185.71 m²
Kubatura: 1111.28 m³
Szerokość działki: 22.08 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 18
Kąt nachylenia dachu: 39°
Ilość pokoi: 6
Pokój na parterze: Tak
Wysokość budynku: 8,91 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 1,89 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: parterowe z poddaszem mieszkalnym, wille i rezydencje, projekty domów, jednorodzinne, projekty nowoczesnych domów, parterowe z poddaszem użytkowym, projekt domu, dworek, z fotowoltaiką
Technologia: tradycyjna
Styl: dwór polski

Architekt: Ewa Ferfecka-Homola, Irena Kolenda
CENA 3 EGZ. PROJEKTU 2 500 PLN 4 200 PLN KUP
PROJEKT


ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, c.o. z pompą ciepła)
  • projekt budowlany wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
  • zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Projekt dostosowany do aktualnych norm dostępny w terminie 10 dni roboczych.
