POWIERZCHNIA MIESZKALNA 181.62 m²

za pomocą formularza kliknij >>



Ten projekt możesz zamówić również w wersji szkieletowej za dopłatą 2500 zł do jego ceny podstawowej. Termin realizacji takiego zamówienia to 21 dni roboczych. Aby złożyć zamówienie na taki wariant skontaktuj się z nami mailowo lub telefonicznie
Projekt ten nie wymaga pozwolenia na budowę i może być budowany na zgłoszenie zgodnie ze znowelizowanym Prawem Budowlanym obowiązującym od 3.01.2022 roku czytaj więcej >>

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

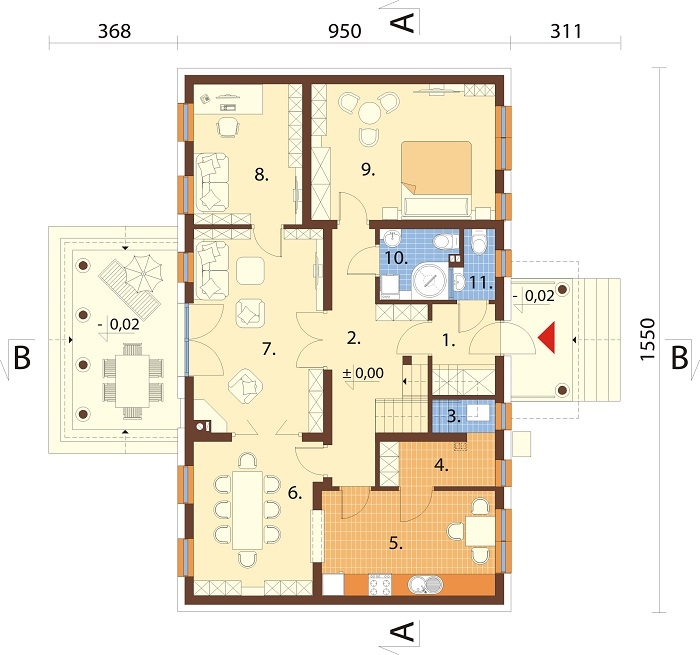

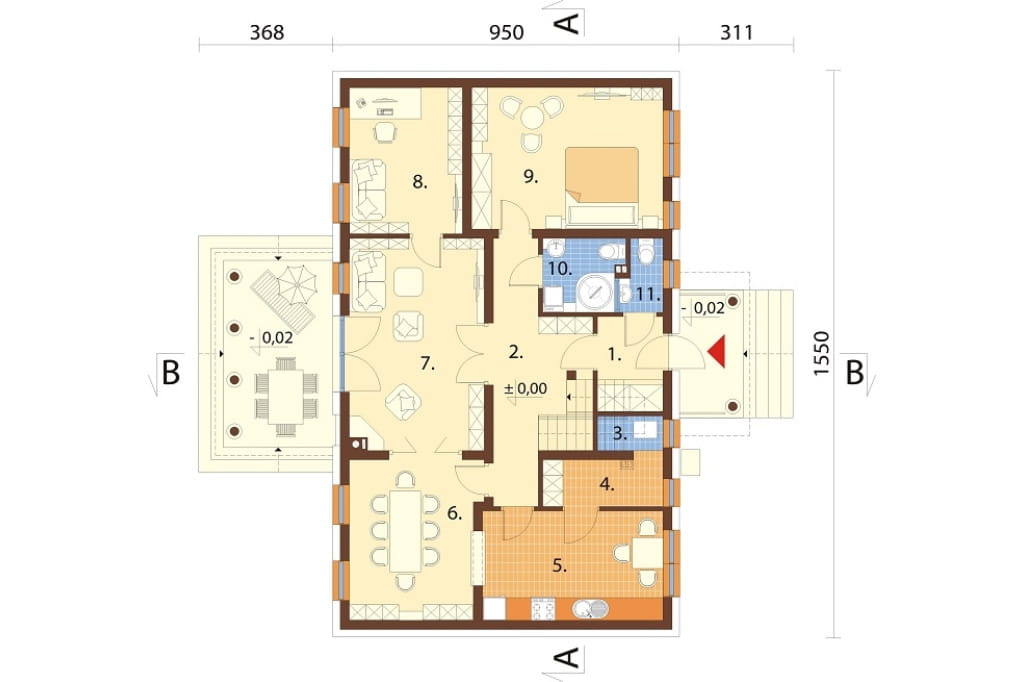

Rzut parteru



Projekt domu DM-6804 - rzut

Parter (bez schodów): 110,32 /112,26 m2



1. Wiatrołap 3,68 / 4,55 m2
2. Przedpokój 12,73 m2
3. Schowek 0,55 / 1,62 m2
4. Pom. gospodarcze 4,09 m2
5. Kuchnia 14,62 m2
6. Jadalnia 15,06 m2
7. Salon 21,07 m2
8. Gabinet 12,22 m2
9. Pokój 20,10 m2
10. Łazienka 4,19 m2
11. WC 2,01 m2


Schody 3,27 m2

zobacz rysunek szczegółowy

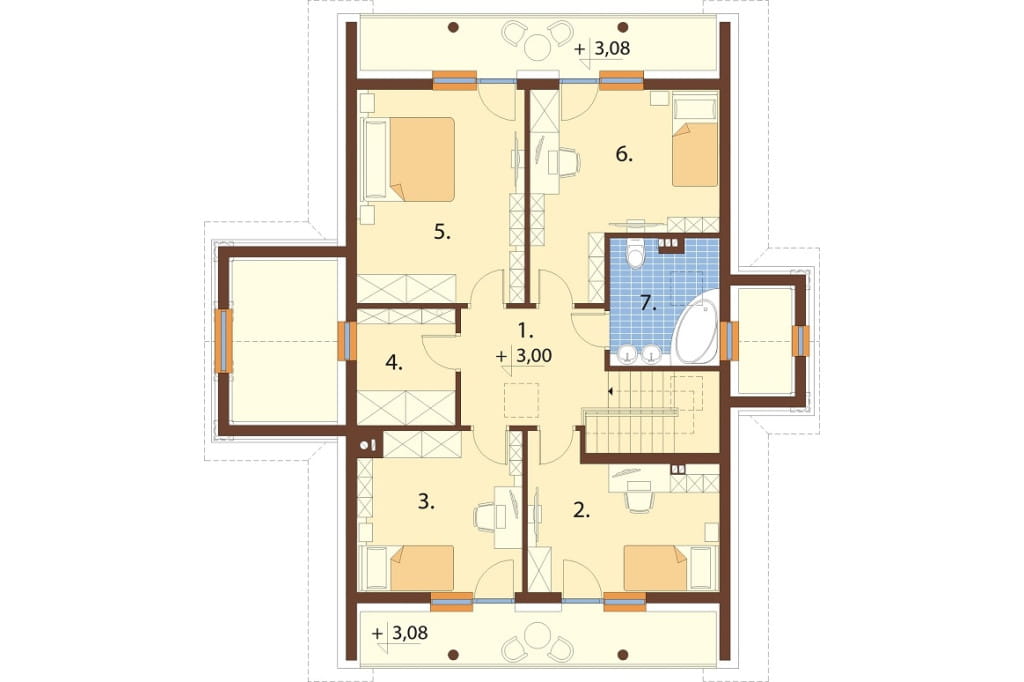

Rzut poddasza



Projekt domu DM-6804 - rzut

Poddasze (bez schodów): 75,39/89,74 m2



1. Przedpokój 9,22 m2
2. Pokój 12,31 / 14,50 m2
3. Pokój 11,92 / 14,41 m2
4. Schowek 5,16 / 6,35 m2
5. Pokój 16,20 / 19,87 m2
6. Pokój 15,46 / 17,91 m2
7. Łazienka 5,12 / 7,48 m2

Schody 2,51 m2

zobacz rysunek szczegółowy

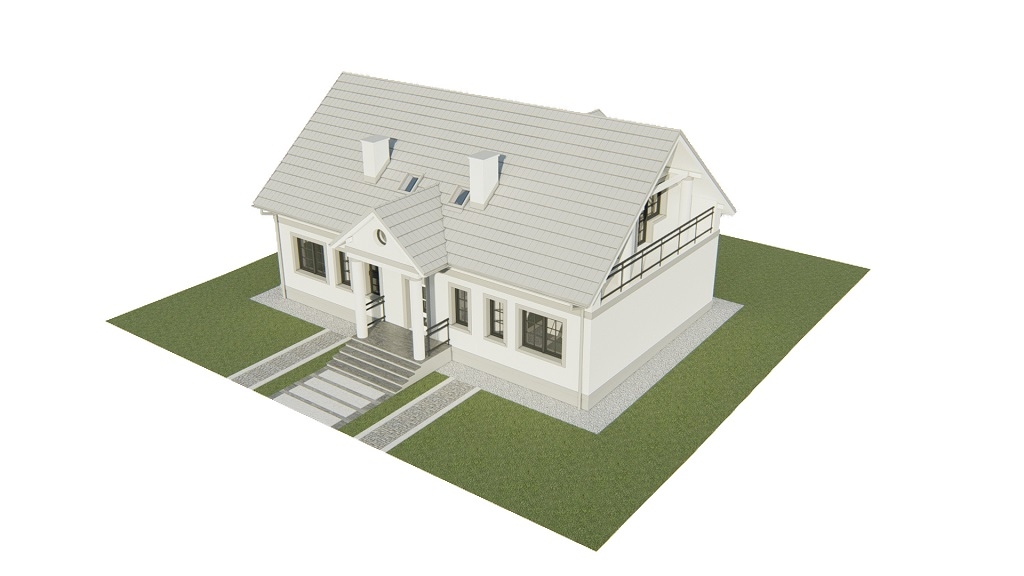

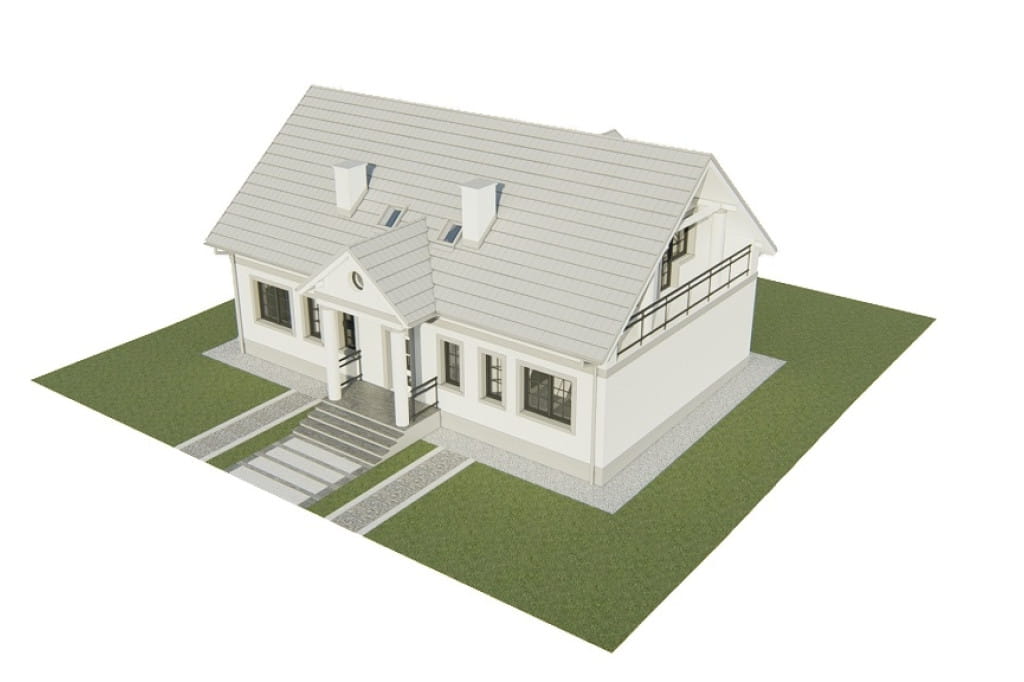

Model



Projekt domu DM-6804 - model

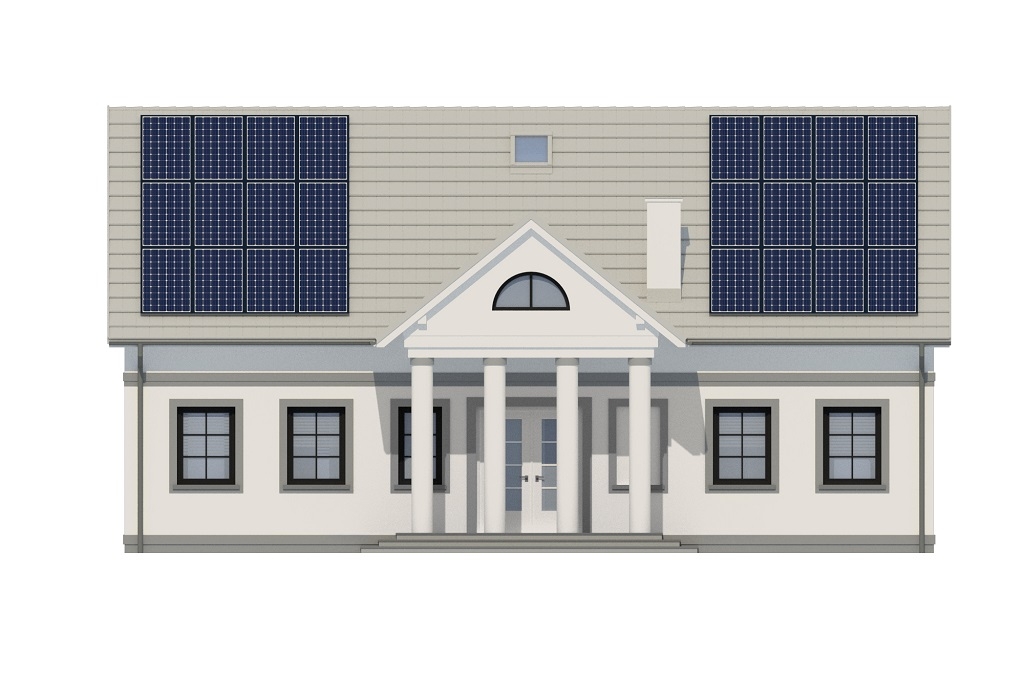

Elewacje



Projekt domu DM-6804 - elewacja
elewacja ogrodowa

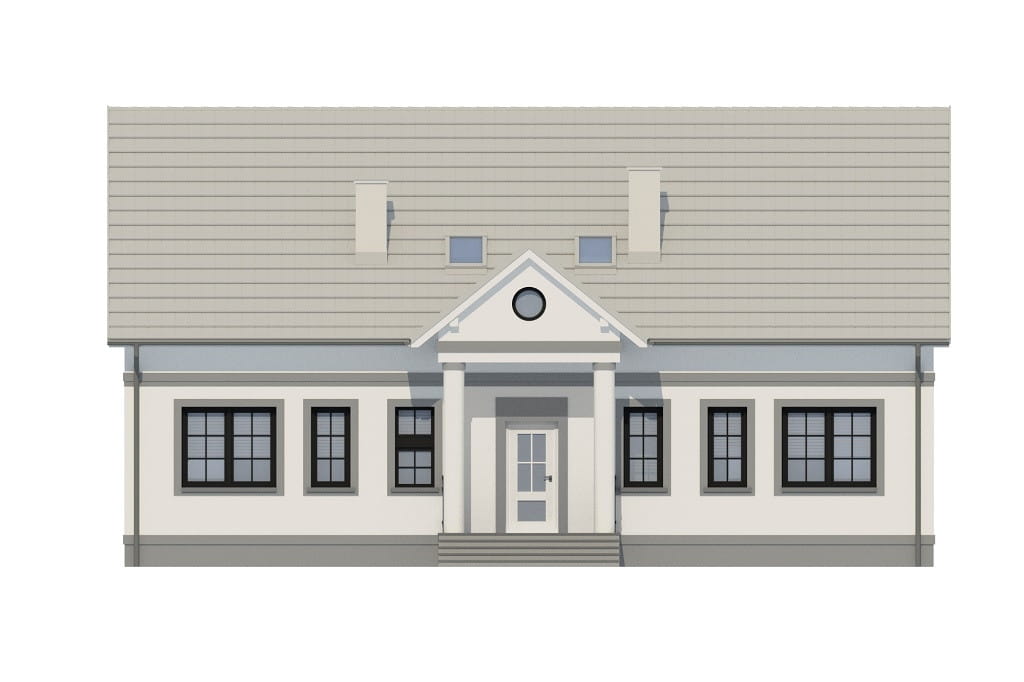

Projekt domu DM-6804 - elewacja
elewacja frontowa
Projekt domu DM-6804 - elewacja

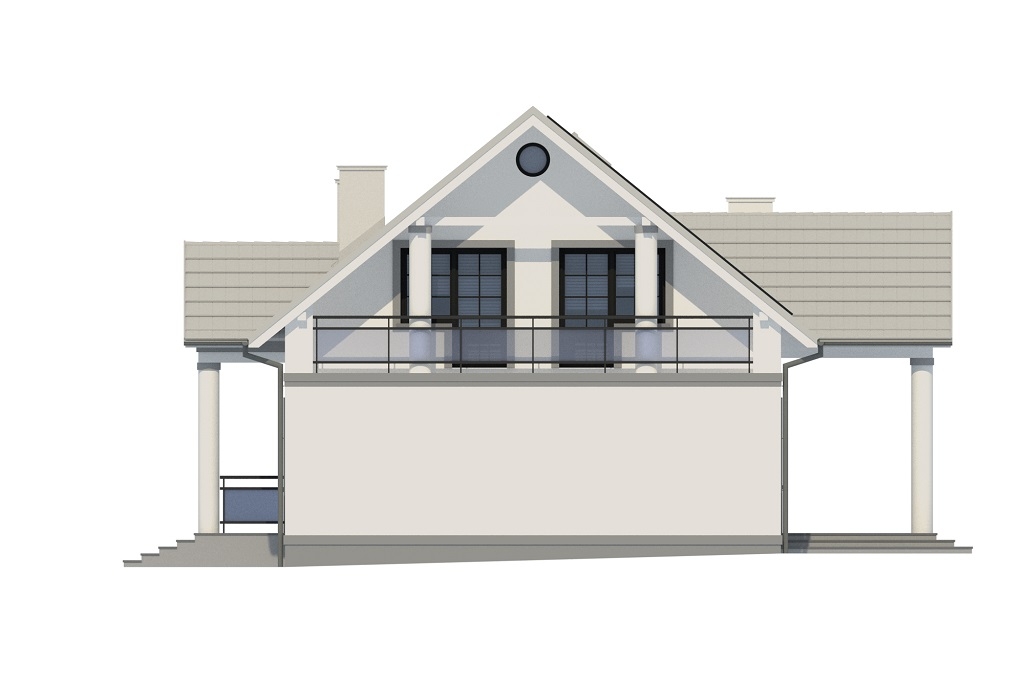

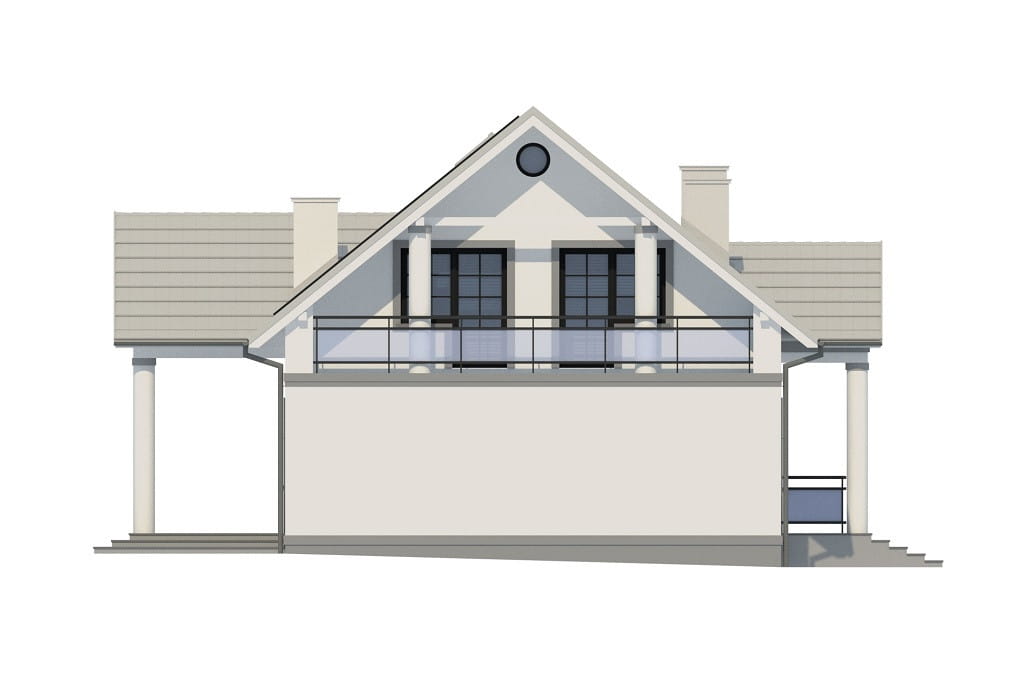

elewacja boczna
Projekt domu DM-6804 - elewacja
elewacja boczna

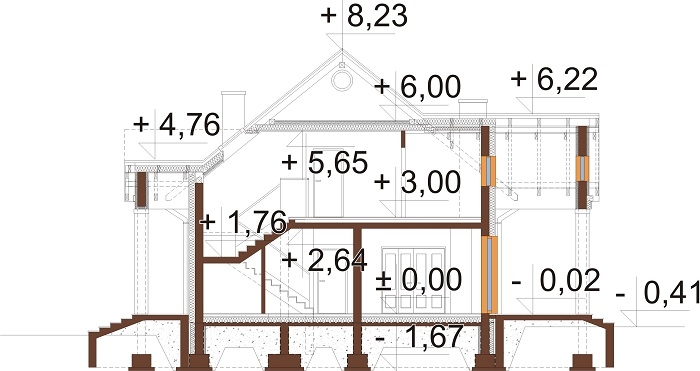

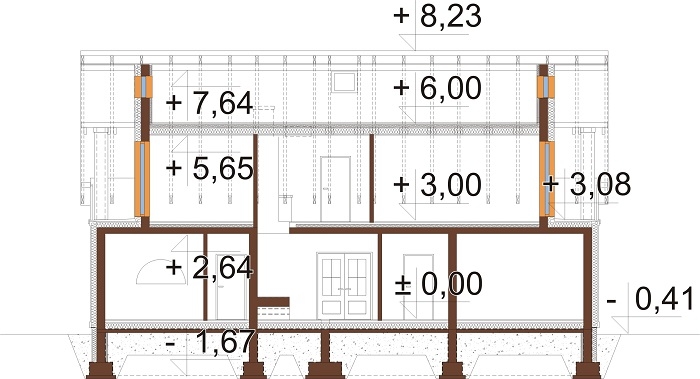

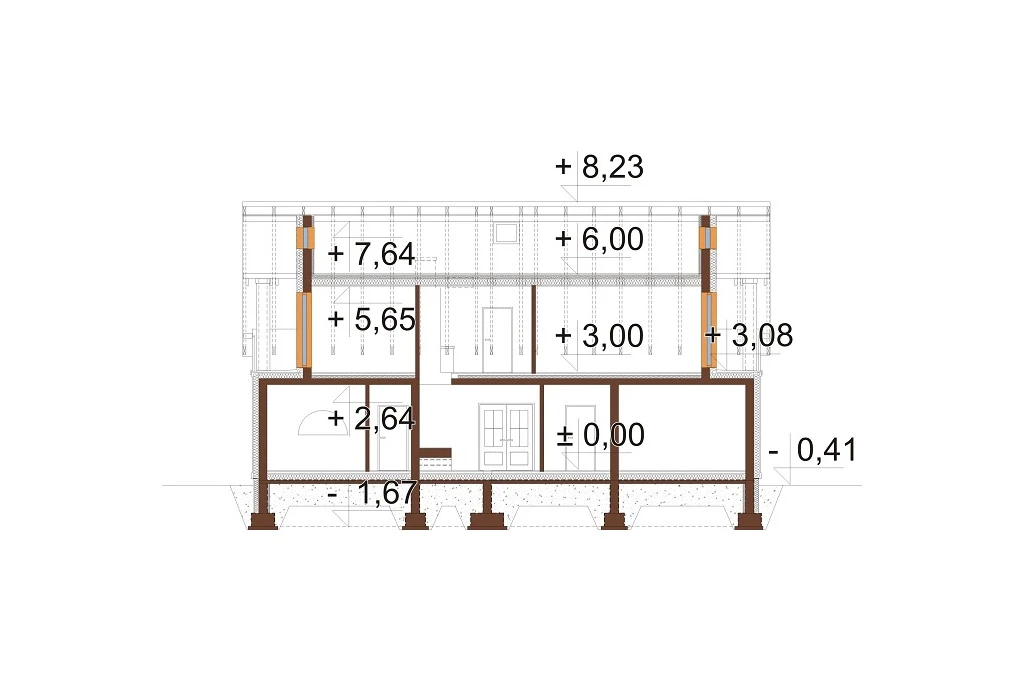

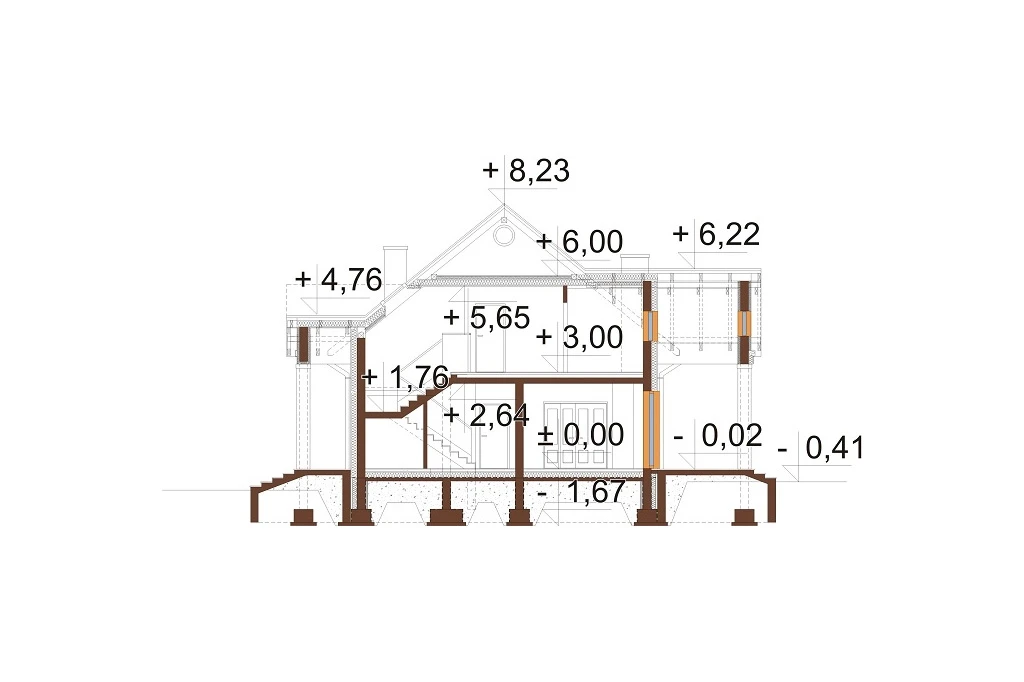

Przekrój



Projekt domu DM-6804 - przekrój Projekt domu DM-6804 - przekrój





Zadaj pytanie dotyczące tego projektu  kliknij

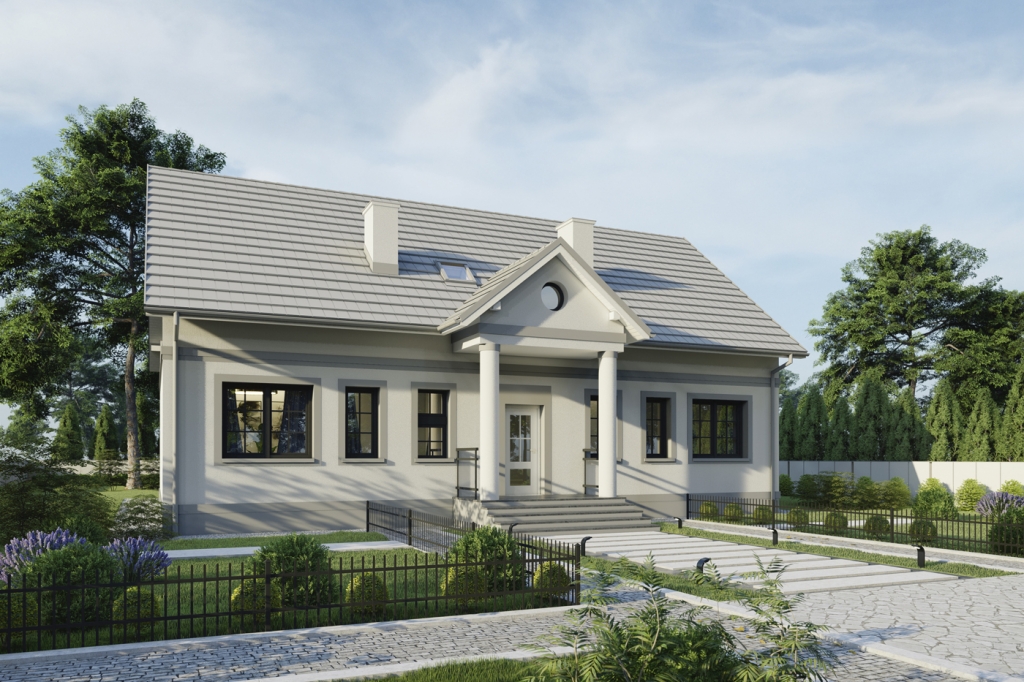

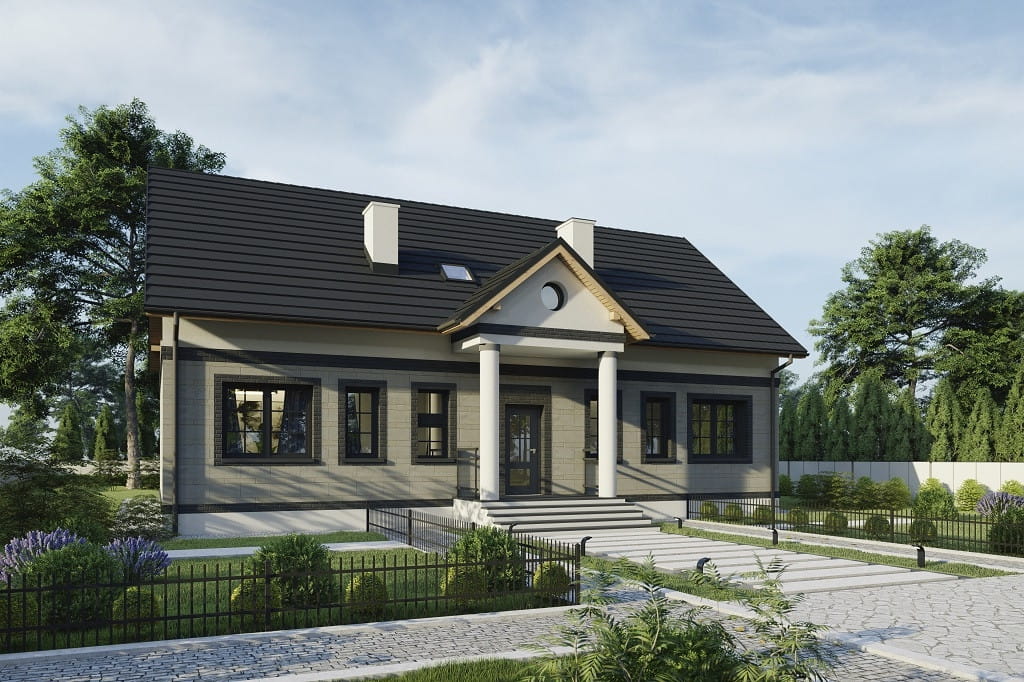

Projekt domu DM-6804 ORVIO
Budynek parterowy z poddaszem użytkowym, niepodpiwniczony, bez garażu.
Dom jednorodzinny przeznaczony dla 4 - 6 osób.

Technologia: tradycyjna
Ściany zewnętrzne: pustaki ceramiczne 25 cm, styropian 20 cm, tynk zewnętrzny
Fundament: ława fundamentowa
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 39°
Ogrzewanie: pompa ciepła
Wentylacja: grawitacyjna
Pokrycie dachu: blachodachówka
Powierzchnia dachu: 257,65 m2
Program: wiatrołap, 2 przedpokoje, 2 schowki, kuchnia, jadalnia, pokój dzienny, gabinet, 2 łazienki, wc, 4 pokoje

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 8,4 kWp, która zasila pompę ciepła do co i cwu i generuje prąd na potrzeby funkcjonowania gospodarstwa domowego.

 Powierzchnia zabudowy: 166.24 m²
Powierzchnia użytkowa: 185.71 m²
Kubatura: 1111.28 m³
Szerokość działki: 22.08 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 18
Kąt nachylenia dachu: 39°
Ilość pokoi: 6
Pokój na parterze: Tak
Wysokość budynku: 8,91 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 1,89 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: parterowe z poddaszem mieszkalnym, wille i rezydencje, projekty domów, jednorodzinne, projekty nowoczesnych domów, parterowe z poddaszem użytkowym, projekt domu, dworek, najnowsze projekty domów, z fotowoltaiką
Technologia: tradycyjna
Styl: dwór polski

Architekt: Ewa Ferfecka-Homola, Irena Kolenda
CENA 3 EGZ. PROJEKTU 1 750 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, c.o. z pompą ciepła)
  • projekt budowlany wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
  • zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie
