Budynek magazynowo - produkcyjno - biurowy
Kod: K-146
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

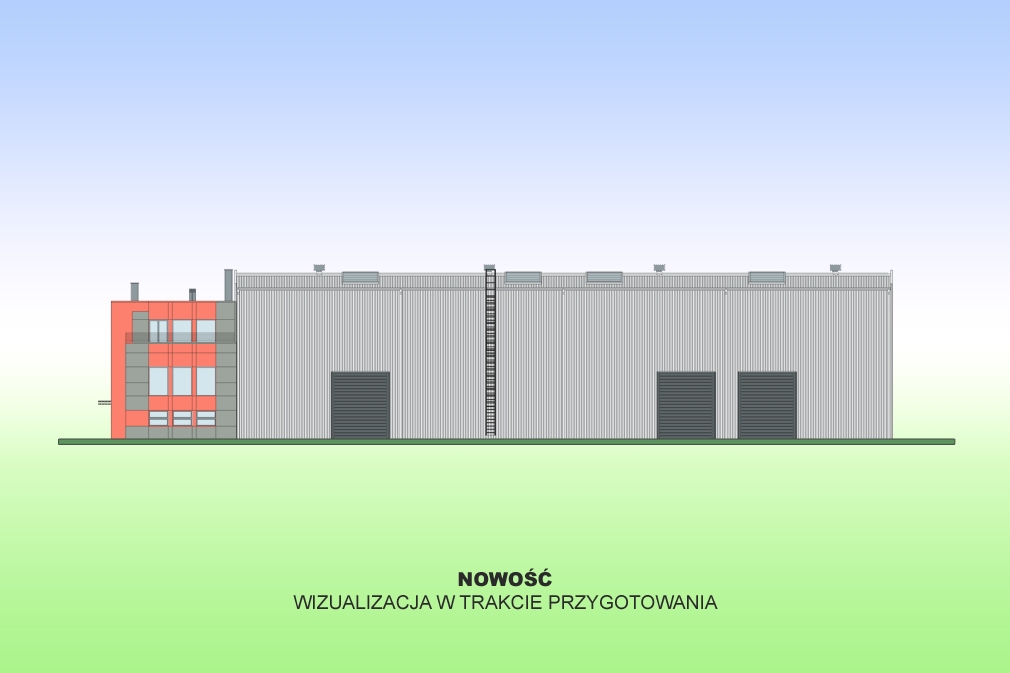

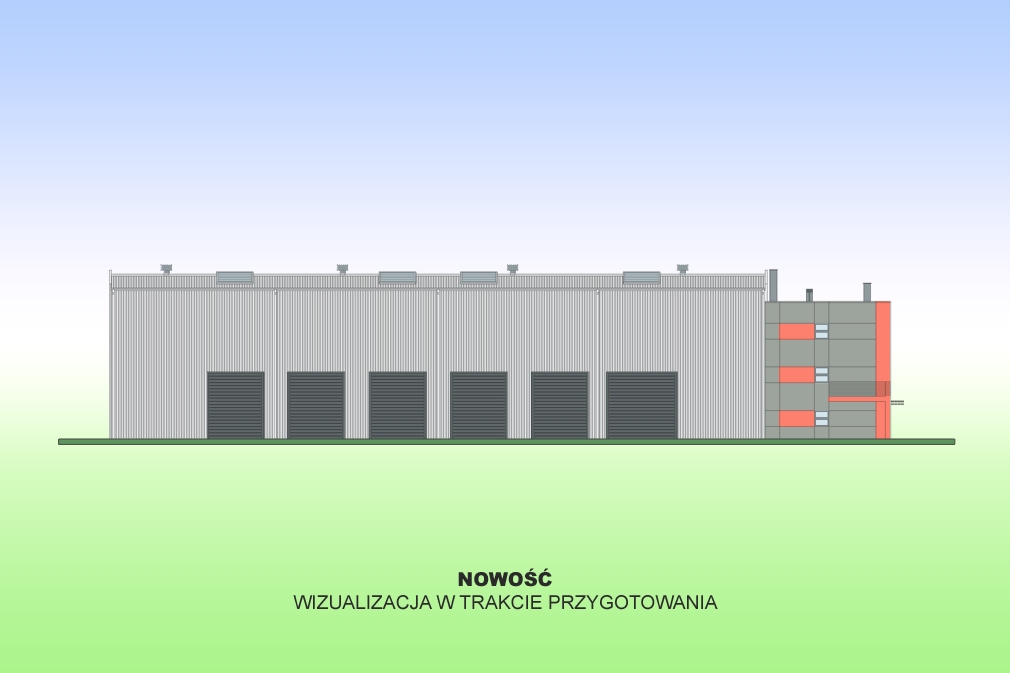

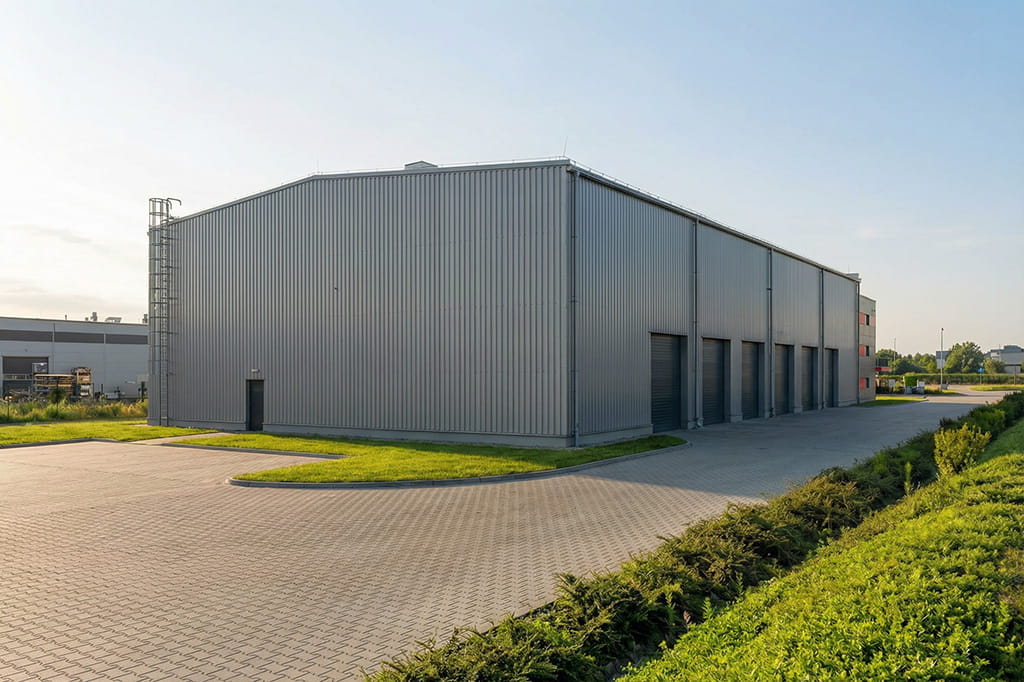

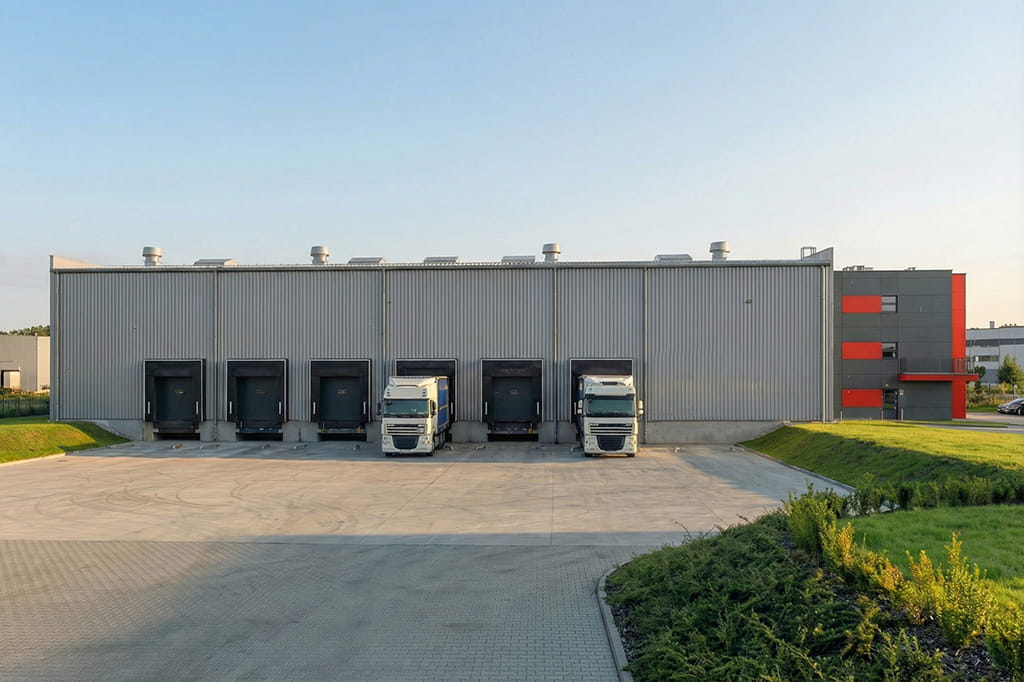

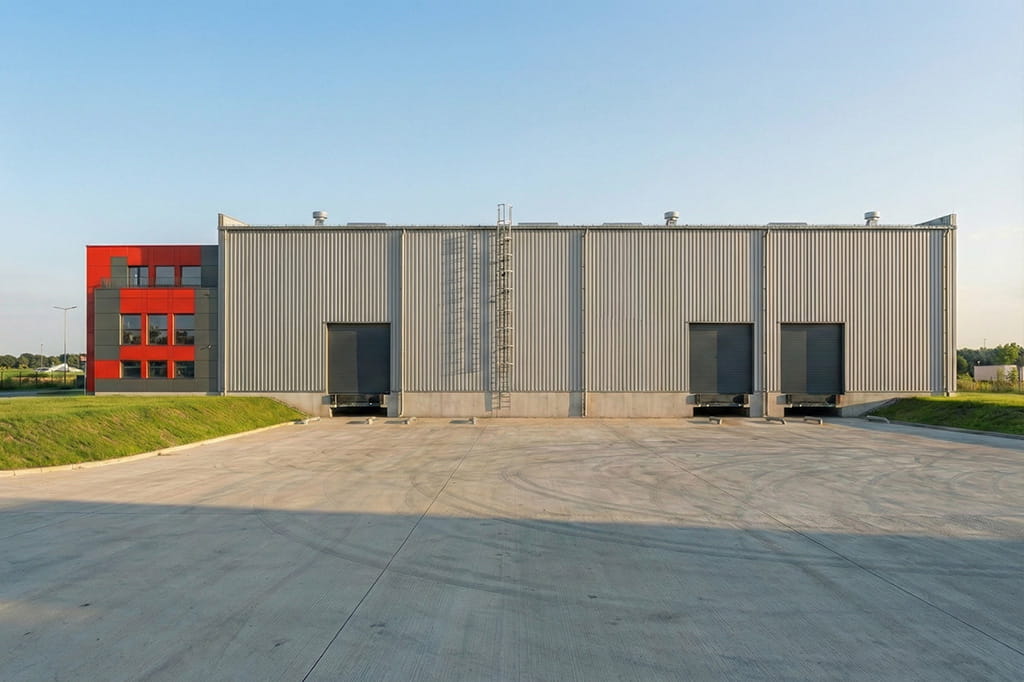

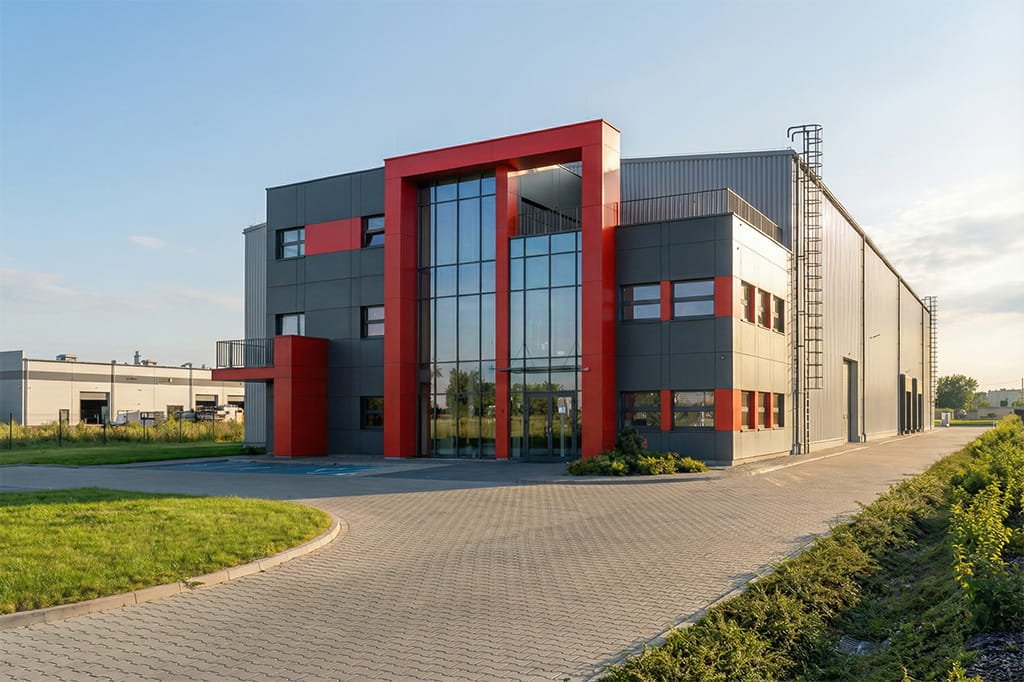

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 1464,56 m2. Hala magazynowa jednokondygnacyjna, część biurowa trzykondygnacyjna. Budynek niepodpiwniczony.

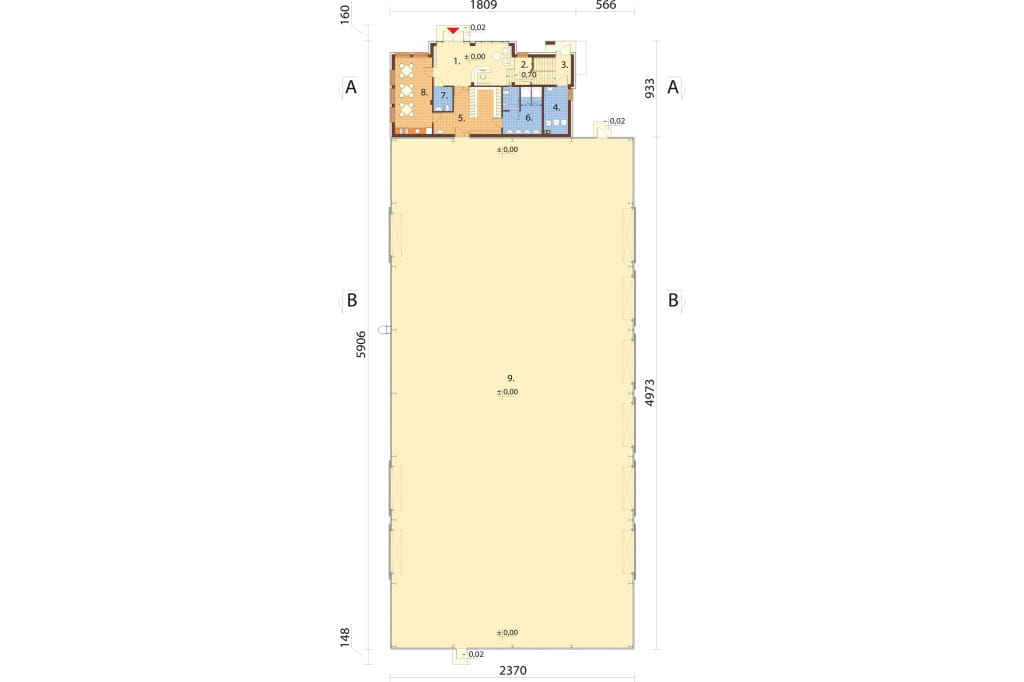

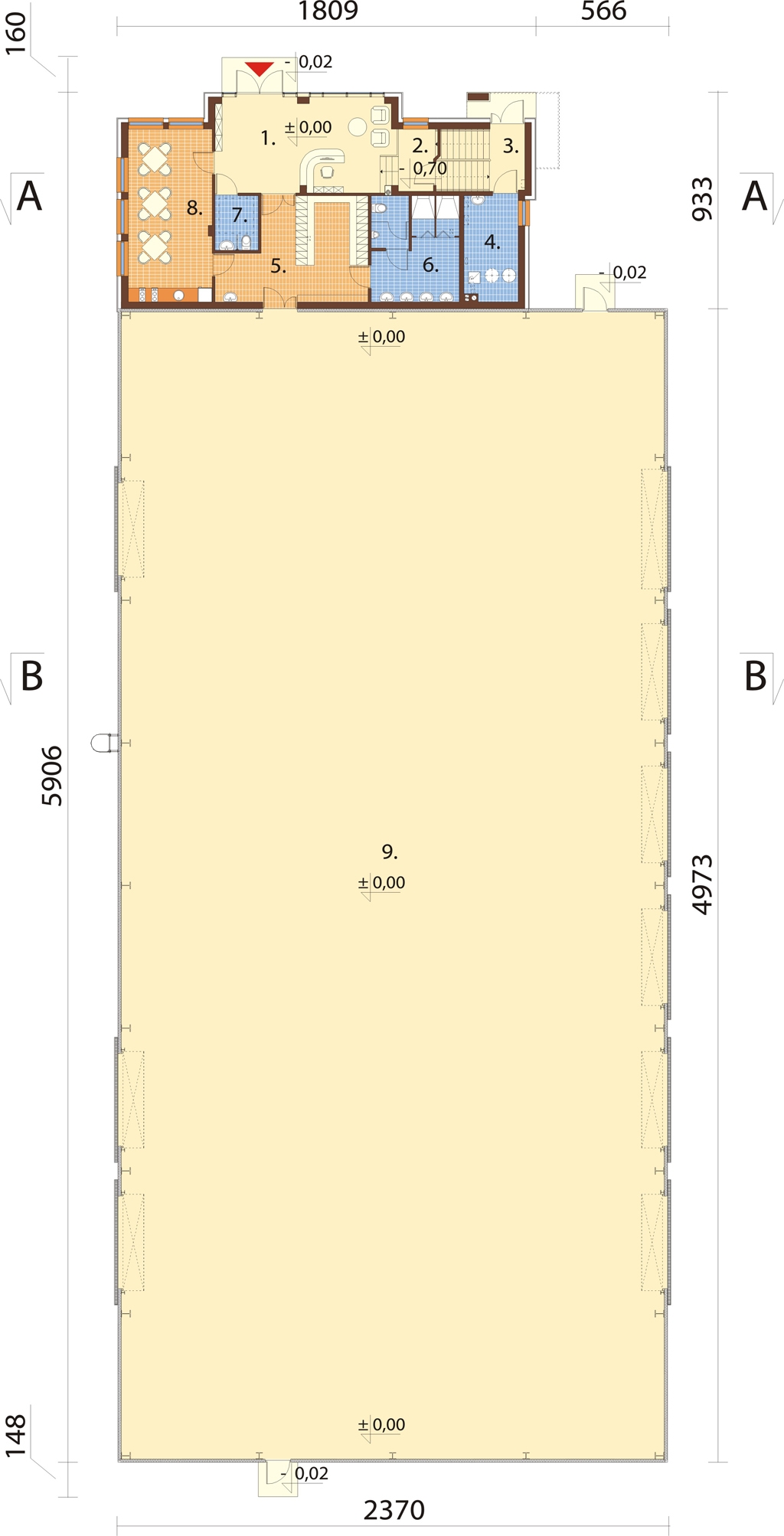

Rzut parteru
Parter: 1275,24 m2
1. Holl wejściowy + recepcja 29,32 m2
2. Korytarz 4,11 m2
3. Klatka schodowa 7,62 m2
4. Kotłownia gazowa 10,18 m2
5. Szatnia personelu 24,91 m2
6. WC + natryski 16,41 m2
7. WC ogólnodostępne 4,22 m2
8. Pokój śniadań personelu 26,51 m2
9. Hala wielofunkcyjna 1151,96 m2

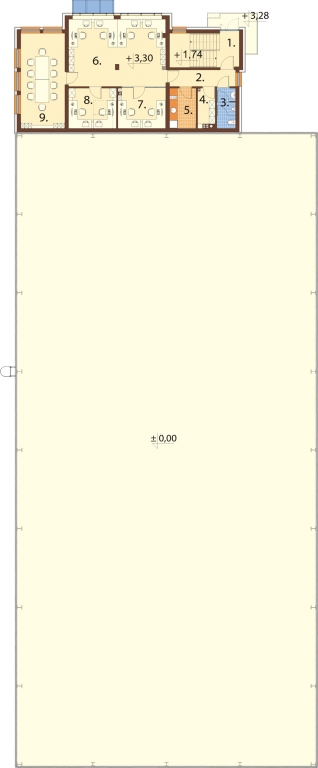

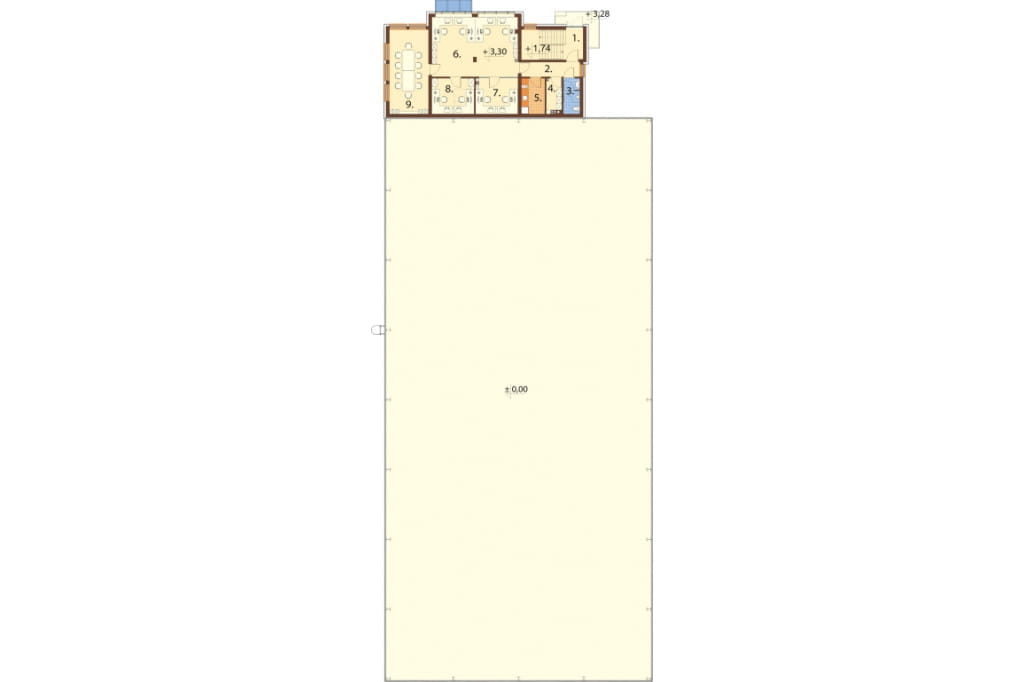

Rzut I piętra
I piętro: 123,02 m2
1. Klatka schodowa 14,28 m2
2. Korytarz 6,45 m2
3. WC 4,41 m2
4. Archiwum 3,77 m2
5. Kuchnia podręczna 6,36 m

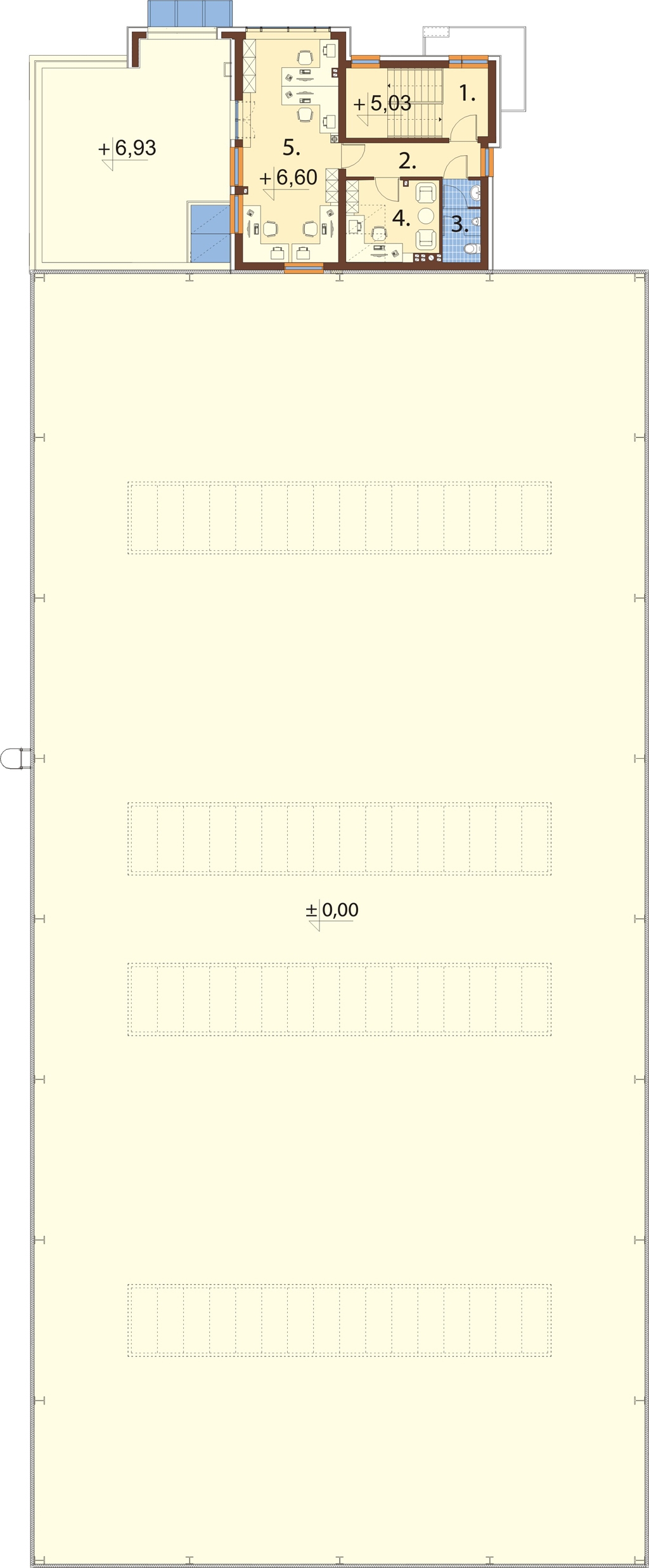

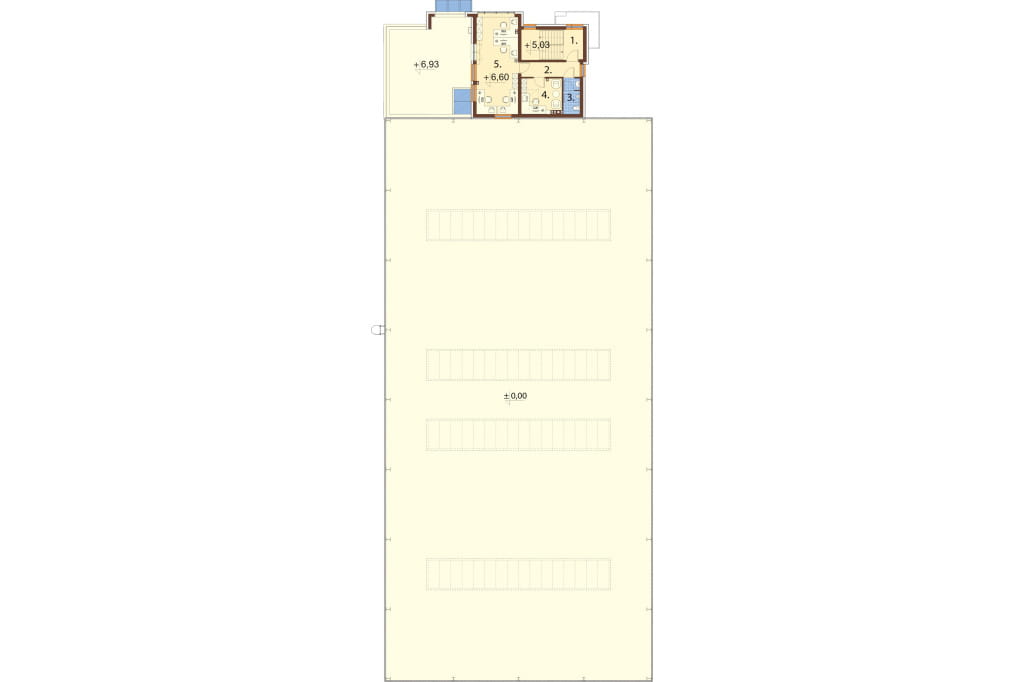

Rzut II piętra
II piętro: 66,30 m2
1. Klatka schodowa 14,28 m2
2. Korytarz 6,45 m2
3. WC 4,41 m2
4. Sekretariat 10,62 m2
5. Biuro 30,54 m2

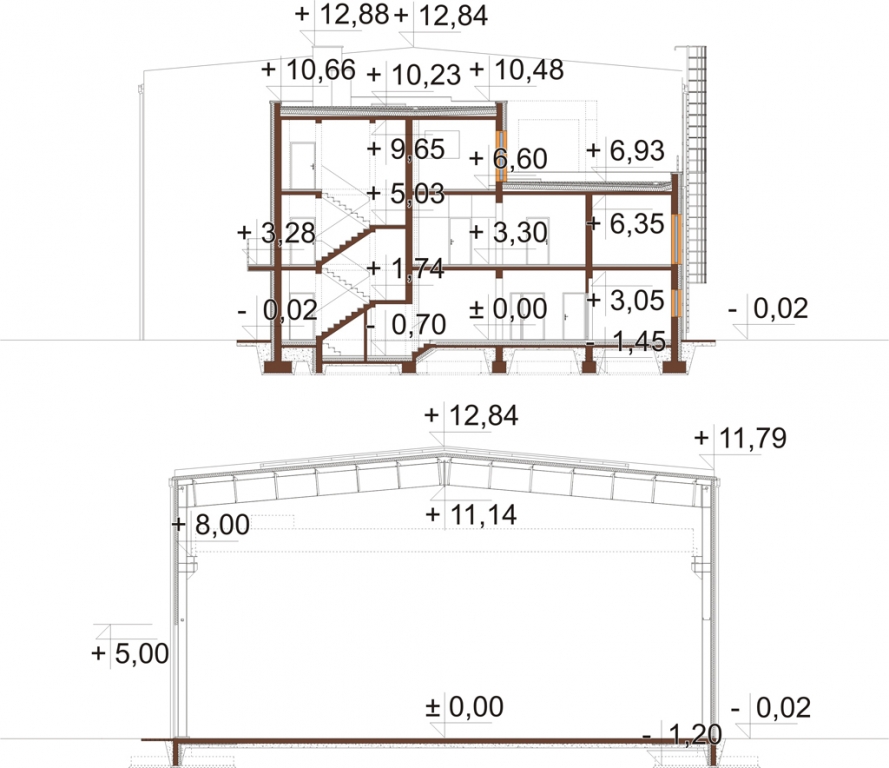

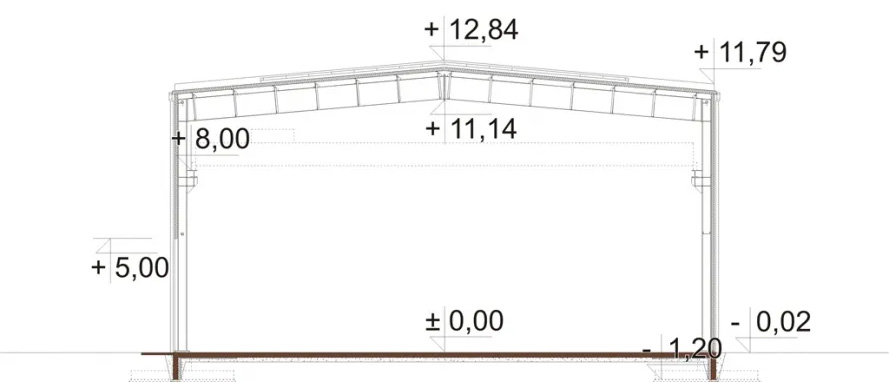

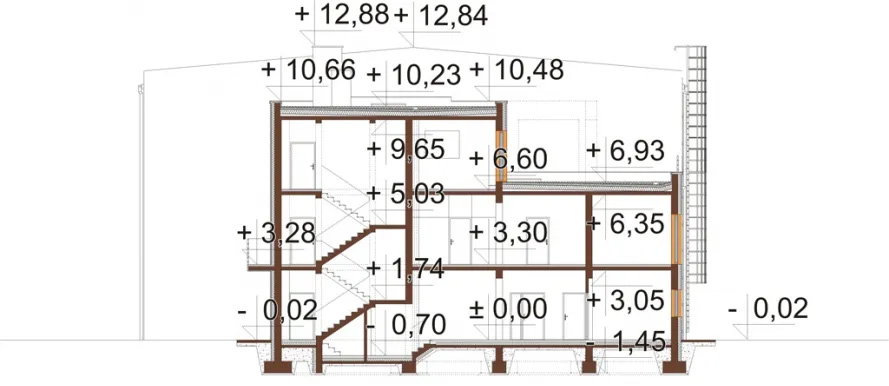

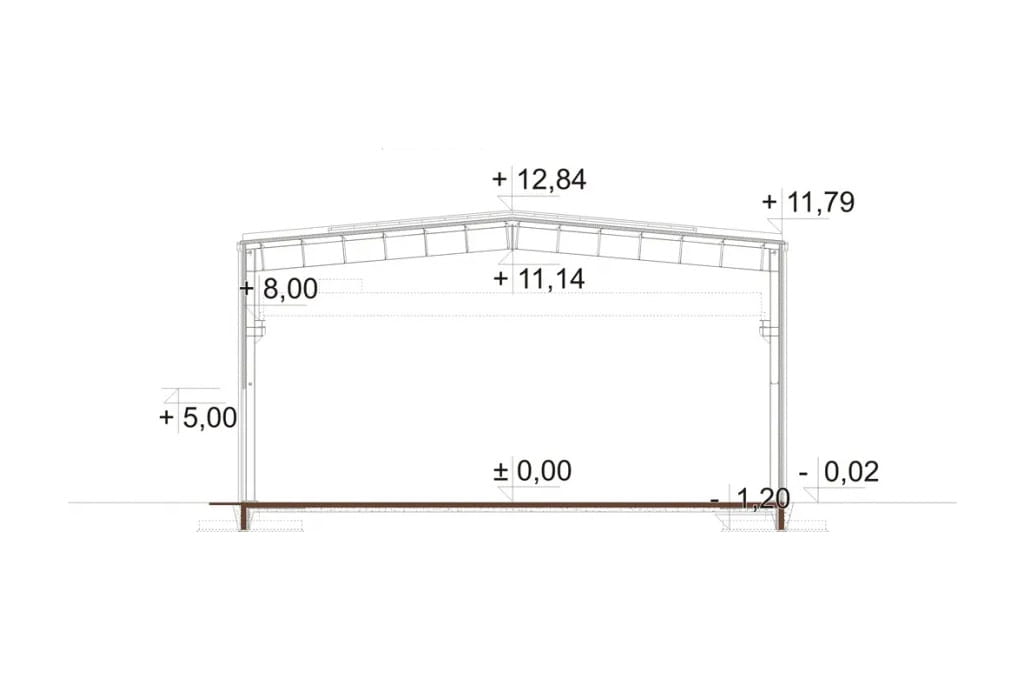

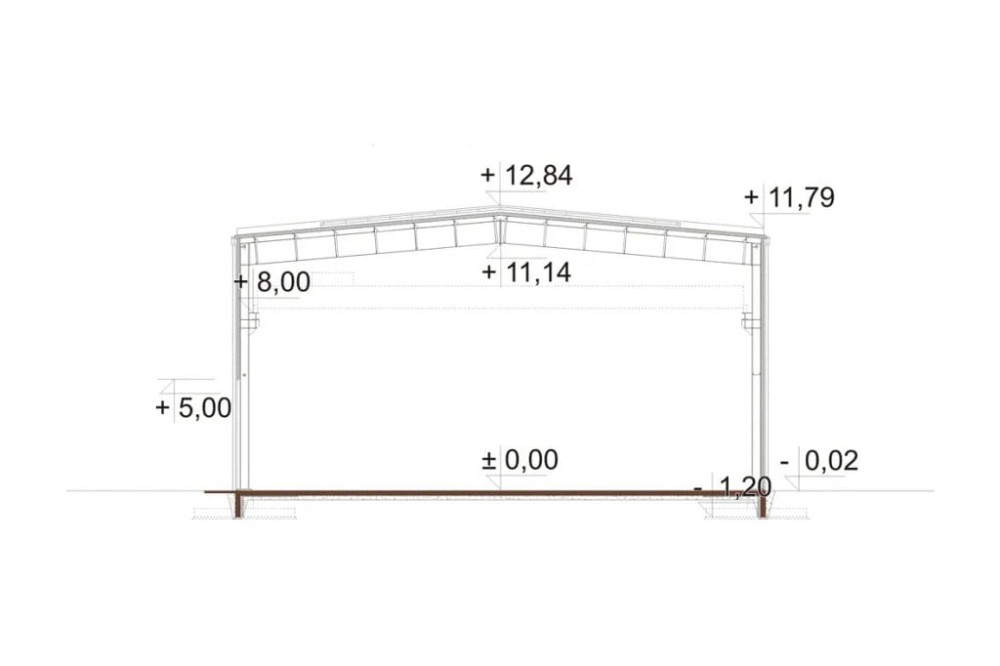

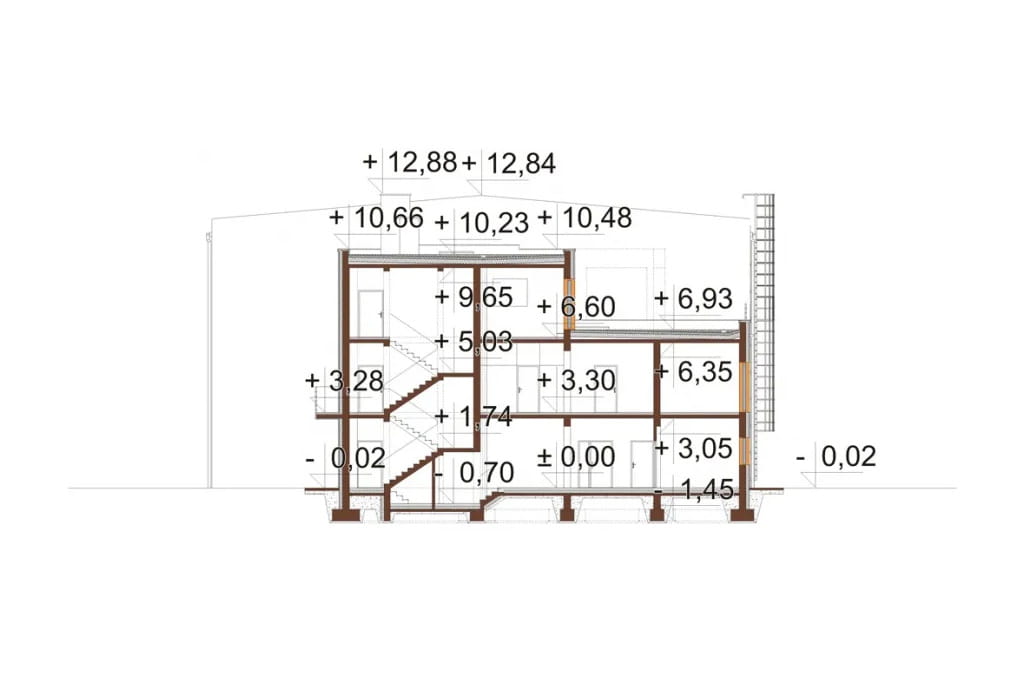

Przekrój
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne:
Część biurowa: pustak ceramiczny 29 cm, styropian 15 cm, tynk zewnętrzny
Część produkcyjna: płyta warstwowa z rdzeniem poliuretanowym 14 cm
Strop w budynku: żelbetowy
Ogrzewanie: gazowe, c.w.u ogrzewana z pompy ciepła powietrze–woda do c.w.u.
Kąt nachylenia dachu:
Część biurowa: stropodach płaski o nachyleniu połaci wynoszącym 1,8° - 4,0°
Część produkcyjna: dach dwuspadowy o symetrycznym nachyleniu połaci wynoszącym 5°
Pokrycie dachu:
Część biurowa: papa termozgrzewalna
Część produkcyjna: dachowa płyta warstwowa z rdzeniem poliuretanowym
Program:
Parter części biurowej: hol wejściowy z recepcją, WC ogólnodostępne, korytarz, klatka schodowa, kotłownia na gaz, szatnia personelu wraz z łazienką (WC + natryski + umywalki) oraz pokój śniadań.
I Piętro części biurowej: klatka schodowa, korytarz, WC, archiwum, kuchnia podręczna, pokój konferencyjny oraz 3 pomieszczenia biurowe.
II Piętro części biurowej: klatka schodowa, korytarz, WC, sekretariat oraz pomieszczenie biurowe.
Parter części magazynowo-produkcyjnej: jedno pomieszczenie produkcyjno-magazynowe. Docelowe przeznaczenie powierzchni należy określić na etapie adaptacji projektu oraz projektu technologii produkcji.
W budynku zaprojektowano instalację fotowoltaiczną o mocy ok. 7 kWp do produkcji energii na potrzeby zasilania pompy ciepła do c.w.u., wentylacji mechanicznej oraz częściowo oświetlenia.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny
- projekt wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o. z kotłownią na gaz, wentylacja mechaniczna)
- projekt wewnętrznej instalacji elektrycznej oraz instalacji odgromowej i fotowoltaicznej
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 1000 - 2000
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 30 - 40
- Wysokość budynku (m) 12 - 15
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 1464.56
- Powierzchnia zabudowy (m²) 1335.57
- Szerokość budynku/krótszy bok (m) 23.75
- Długość budynku/dłuższy bok (m) 59.06
- Wysokość budynku (m) 12.85
- Szerokość działki/krótszy bok (m) 31.75
- Kąt nachylenia dachu (°) 1,8 - 4,0; 5
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Pokrycie dachu* płyta warstwowa
- Kubatura (m³) 8240.70
- Liczba kondygnacji 3
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 57,53
- Instalacja fotowoltaiczna* tak
- Wentylacja* mechaniczna
- Liczba pomieszczeń 23
- Liczba łazienek (bez WC) 1
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
