Budynek gastronomiczny z zapleczem noclegowym
Kod: LK-145
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

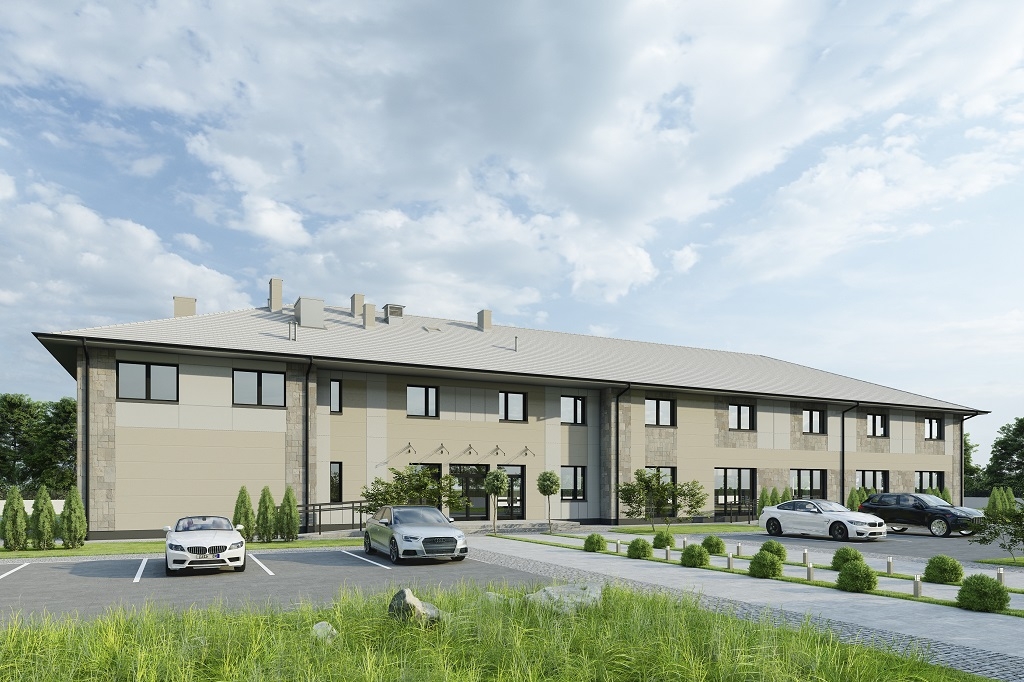

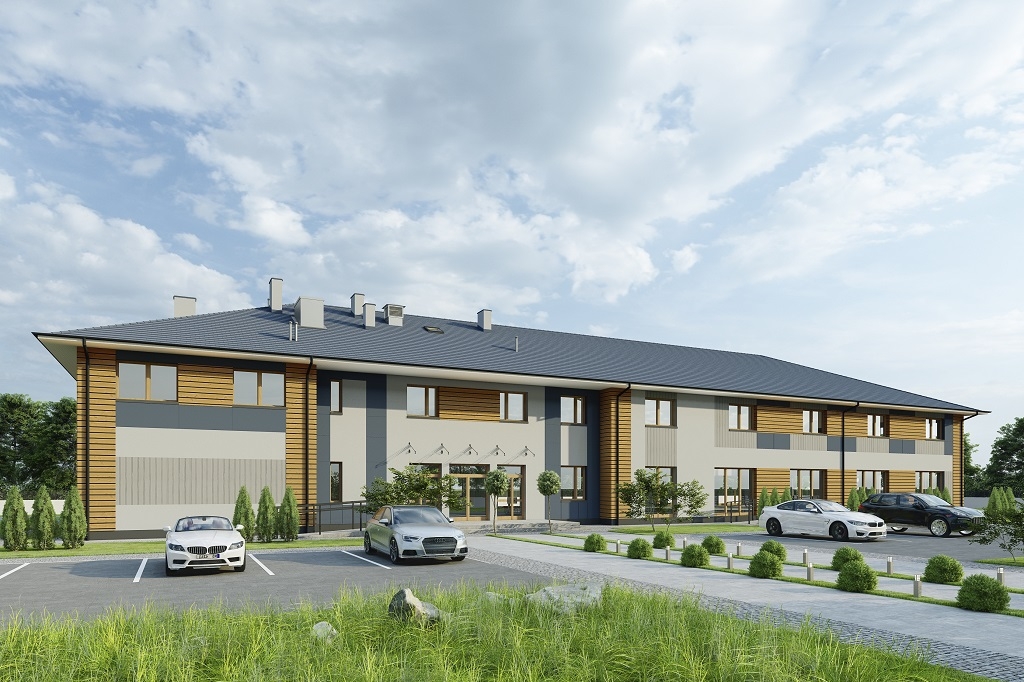

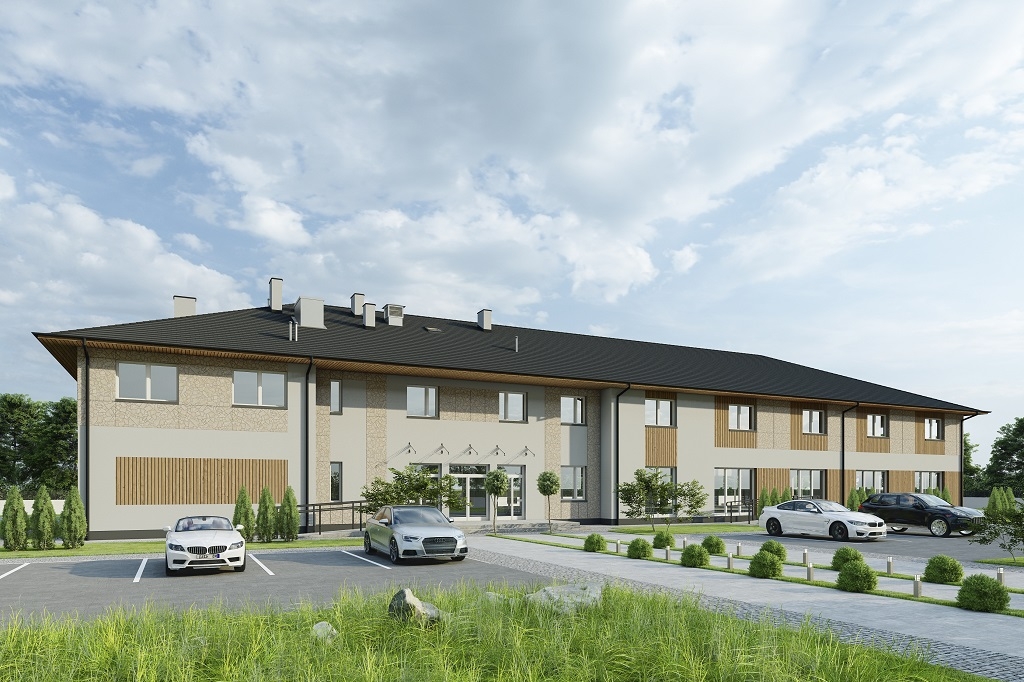

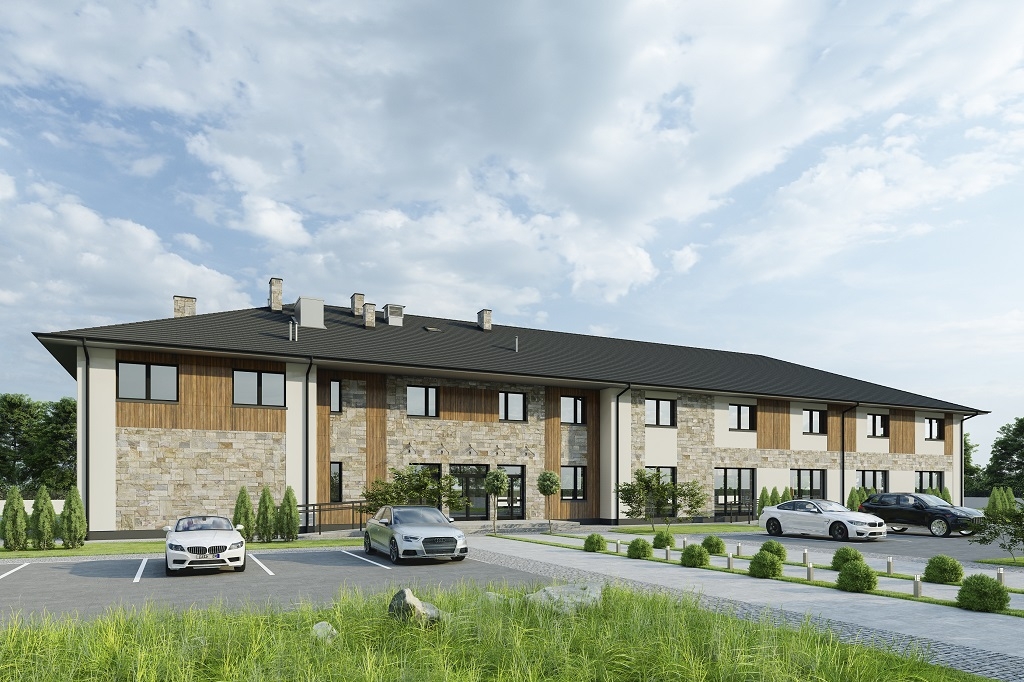

Prezentacja projektu
Opis projektu

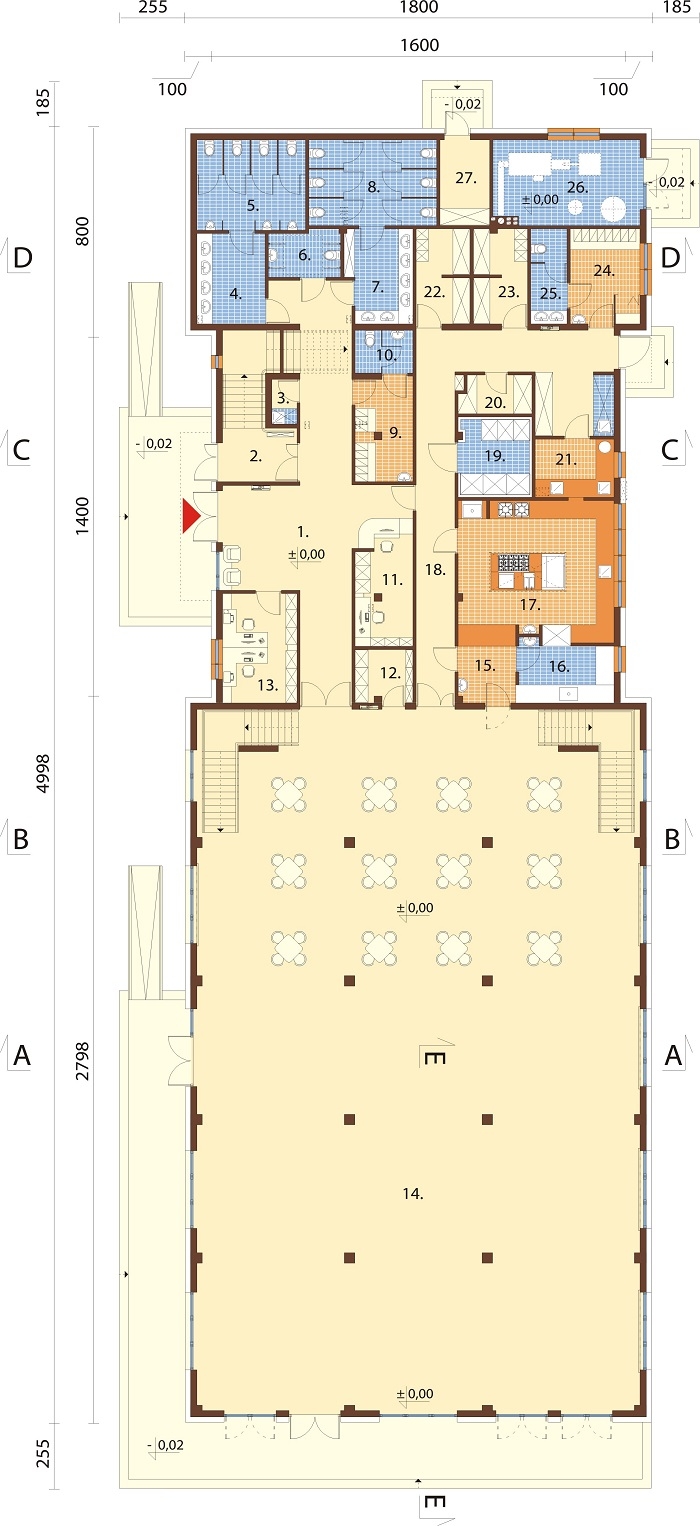

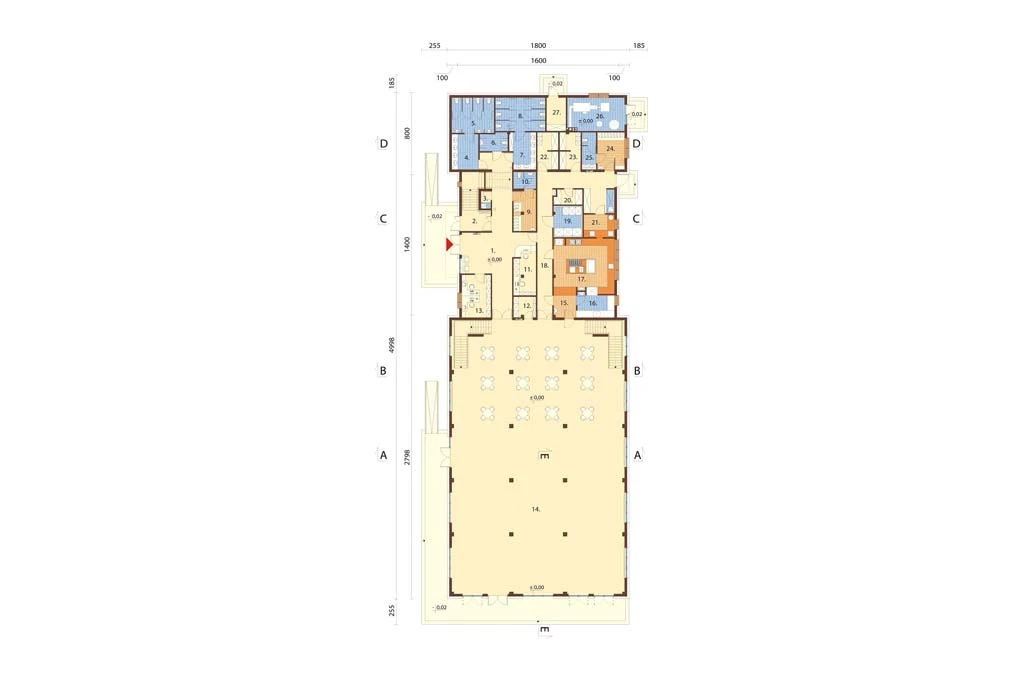

Rzut parteru
Parter: 761.24 m2
1. Hol wejściowy 50,38 m2
2. Klatka schodowa 12,77 m2
3. Pomieszczenie porządkowe 1,57 m2
4. Przedsionek - umywalki 8,99 m2
5. WC męskie 14,39 m2
6. WC dla niepełnosprawnych 4,76 m2
7. Przedsionek - umywalki 8,77 m2
8. WC damskie 16,10 m2
9. Szatnia personelu pomoc. 8,74 m2
10. WC 3,56 m2
11. Recepcja 10,41 m2
12. Składzik 4,36 m2
13. Biuro 11,85 m2
14. Sala jadalno - taneczna 449,73 m2
15. Rozdzielnia kelnerska 4,68 m2
16. Zmywalnia 8,15 m2
17. Kuchnia 32,42 m2
18. Korytarz 37,94 m2
19. Chłodnia 7,65 m2
20. Mag. na produkty suche 3,86 m2
21. Obróbka warzyw / jaj 6,66 m2
22. Mag. na napoje i alkohol 7,30 m2
23. Magazyn 7,24 m2
24. Szatnia pers. kuchhni 9,68 m2
25. WC 4,95 m2
26. Kotłownia 18,14 m2
27. Pom. techn. elektryczne 6,19 m2

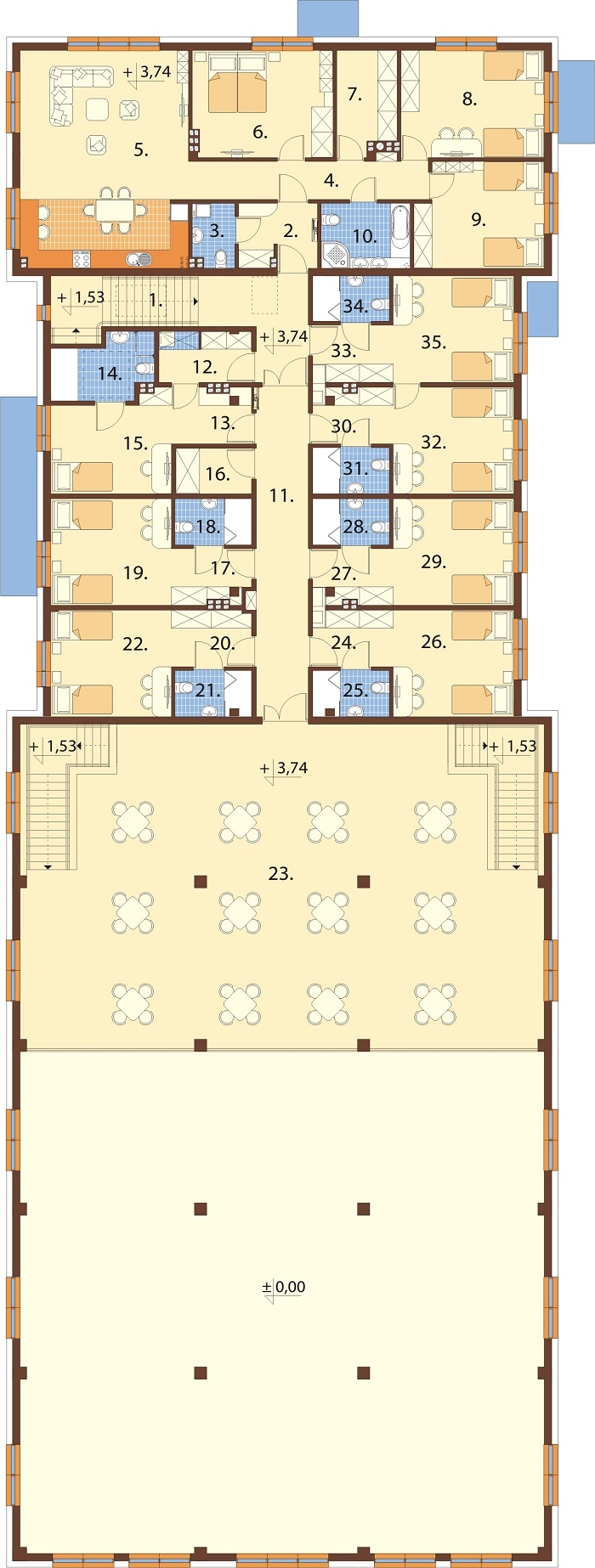

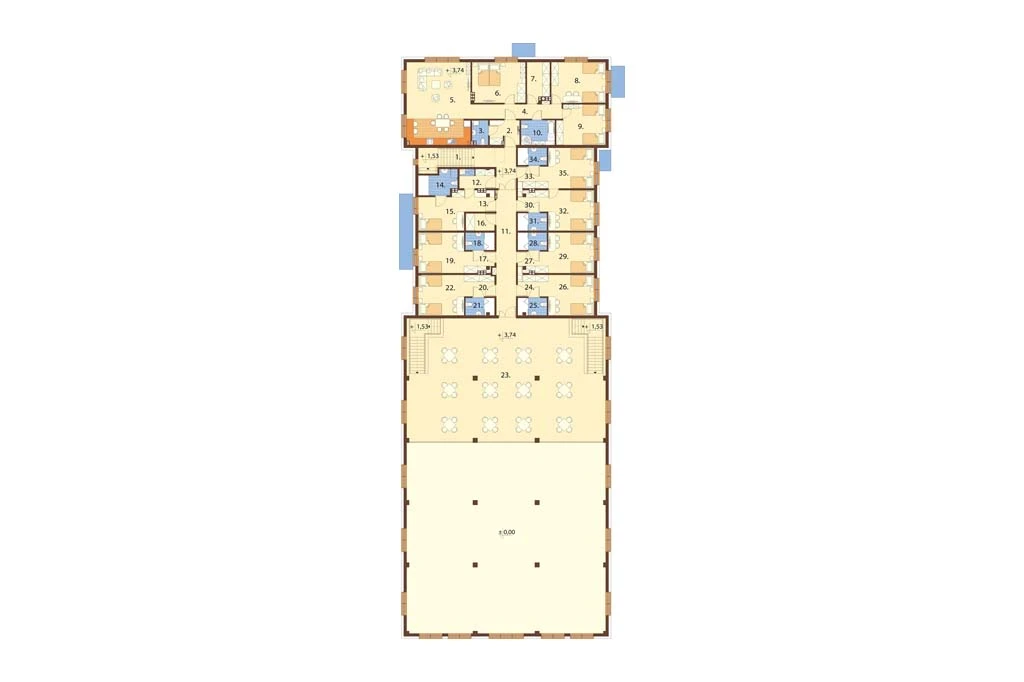

Rzut pierwszego piętra
Piętro: 476,89 m2
1. Klatka schodowa 13,02 m2
2. Hol 5,12 m2
3. WC 2,69 m2
4. Korytarz 9,82 m2
5. Kuchnia + salon 38,47 m2
6. Sypialnia 15,55 m2
7. Garderoba 6,14 m2
8. Sypialnia 16,08 m2
9. Sypialnia 13,79 m2
10. Łazienka 5,99 m2
11. Korytarz 17,80 m2
12. Mag. bielizny + szafa porządk. 4,78 m2
13. Przedsionek 4,32 m2
14. Pokój 1 osobowy 11,61 m2
15. Łazienka 6,08 m2
16. Magazyn bielizny 3,51 m2
17. Przedsionek 4,10 m2
18. Łazienka 3,62 m2
19. Pokój 2 osobowy 13,45 m2
20. Przedsionek 4,64 m2
21. Łazienka 3,52 m2
22. Pokój 2 osobowy 13,42 m2
23. Antresola 174,25 m2
24. Przedsionek 4,42 m2
25. Łazienka 3,52 m2
26. Pokój 2 osobowy 13,43 m2
27. Przedsionek 4,10 m2
28. Łazienka 3,62 m2
29. Pokój 2 osobowy 13,43 m2
30. Przedsionek 4,10 m2
31. Łazienka 3,62 m2
32. Pokój 2 osobowy 13,43 m2
33. Przedsionek 4,47 m2
34. Łazienka 3,56 m2
35. Pokój 2 osobowy 13,43 m2

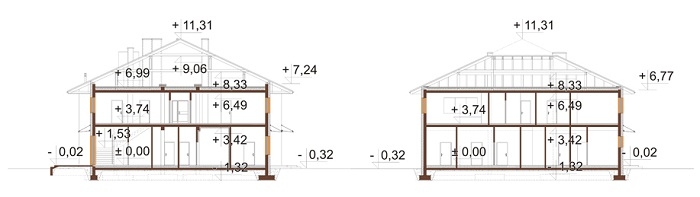

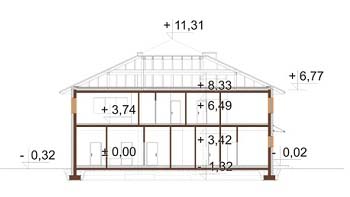

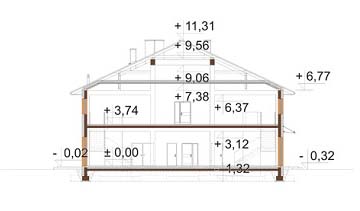

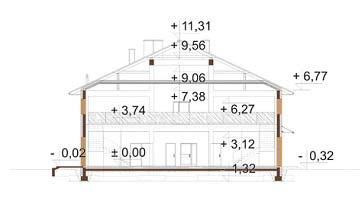

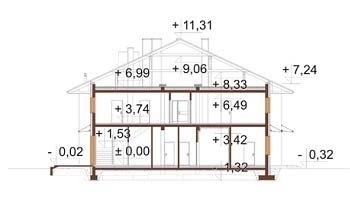

Przekrój

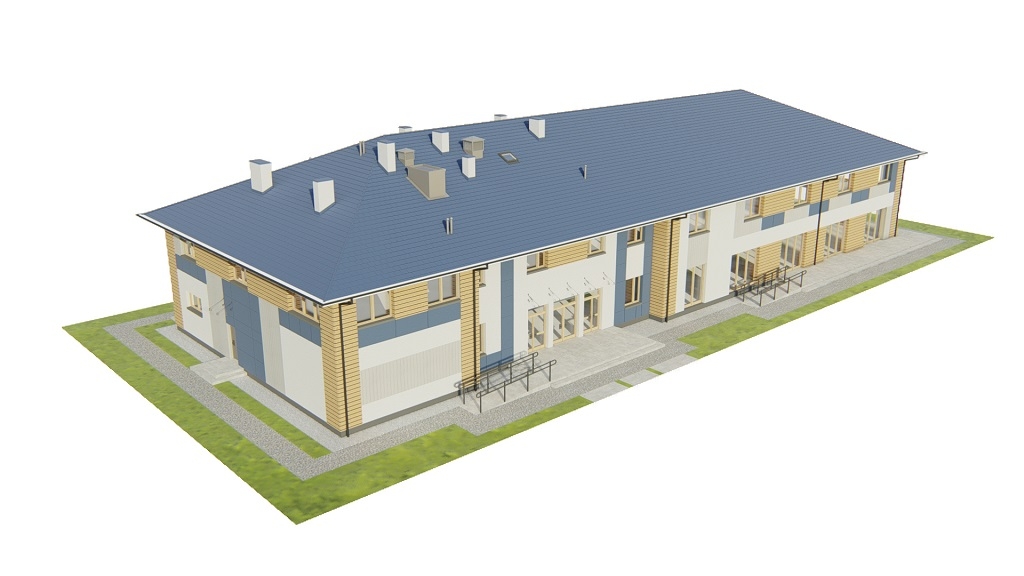

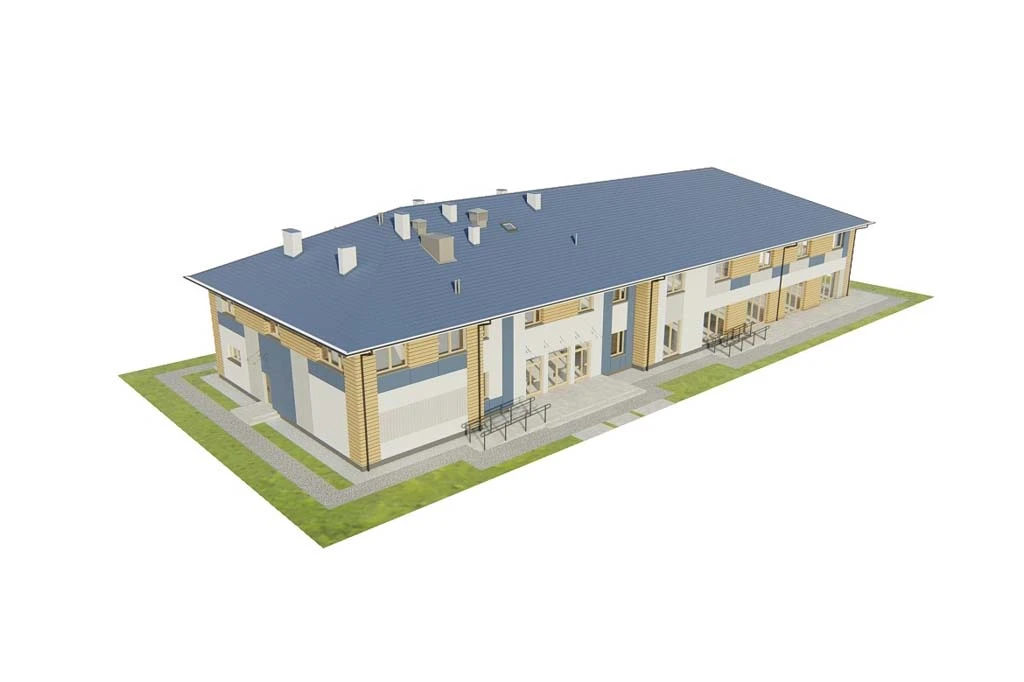

Model 3D

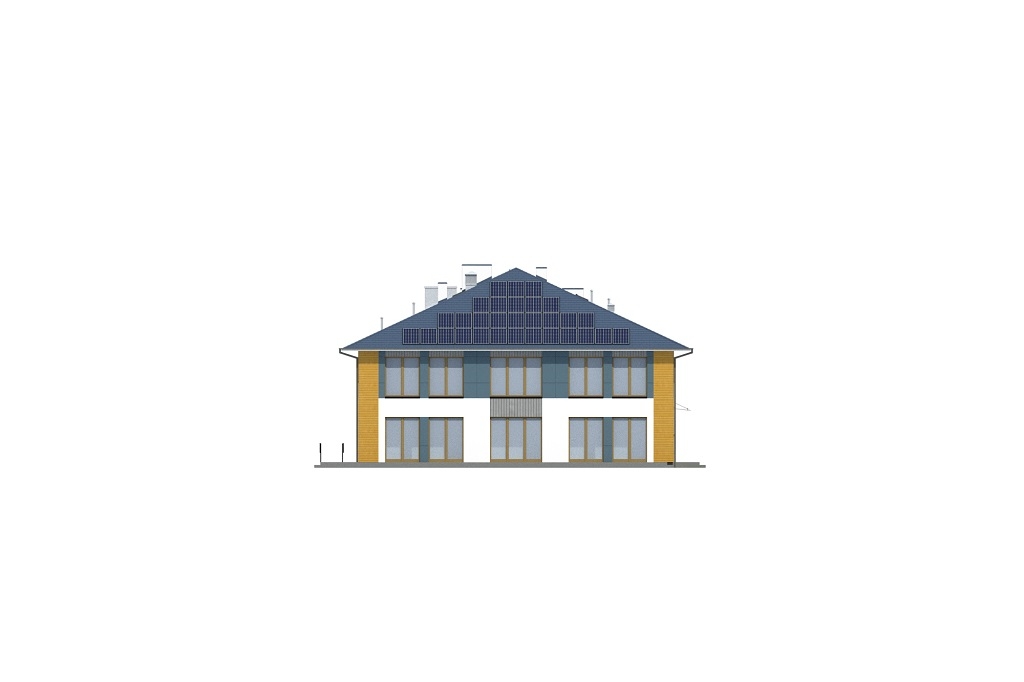

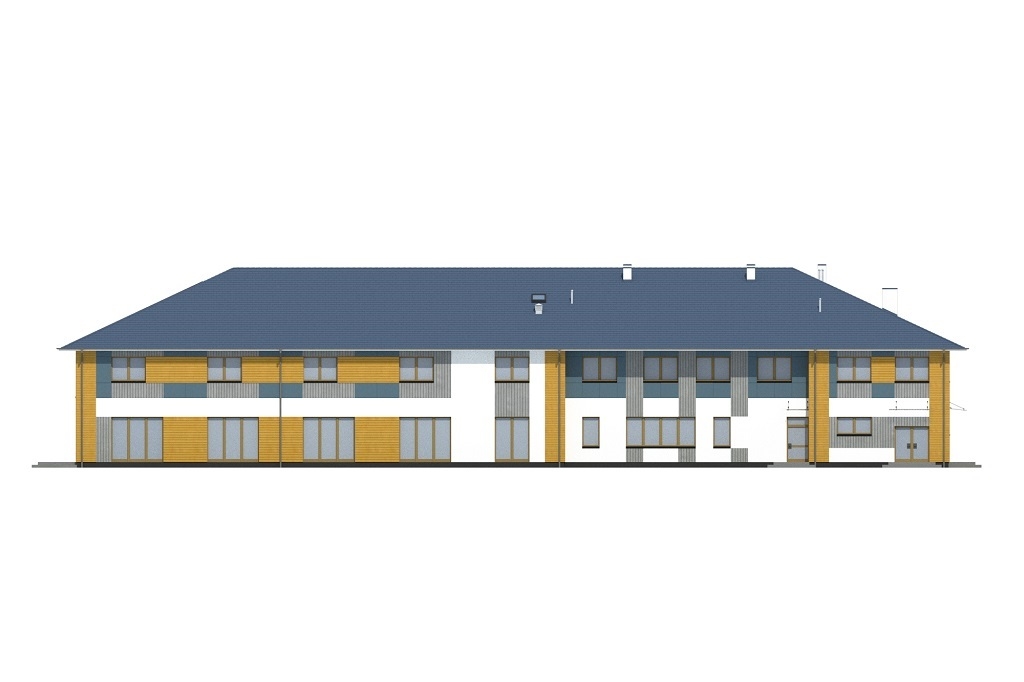

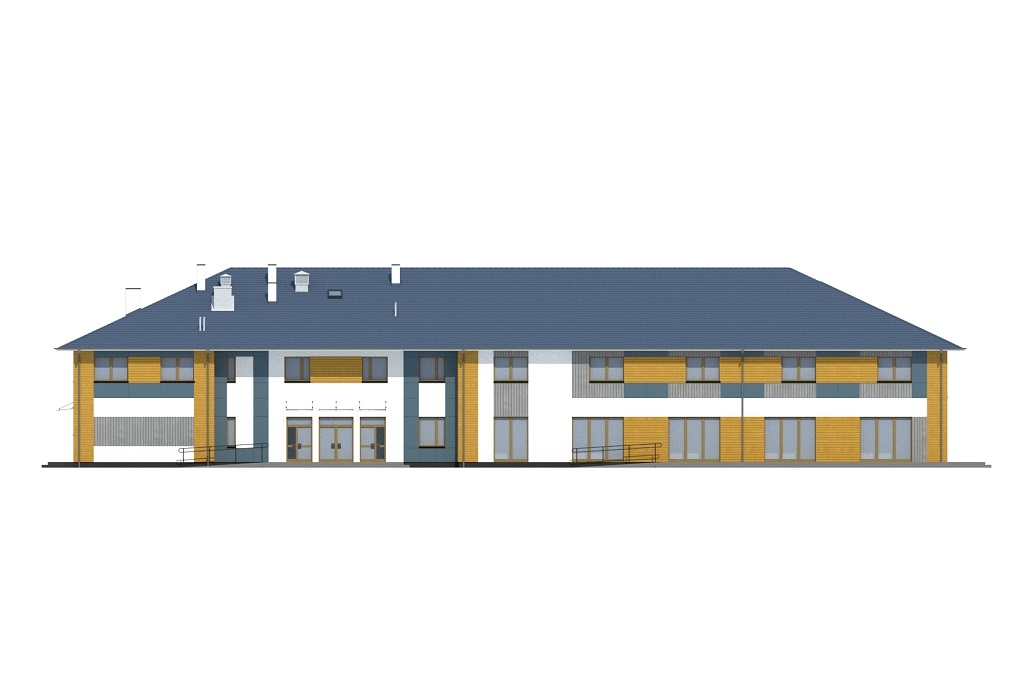

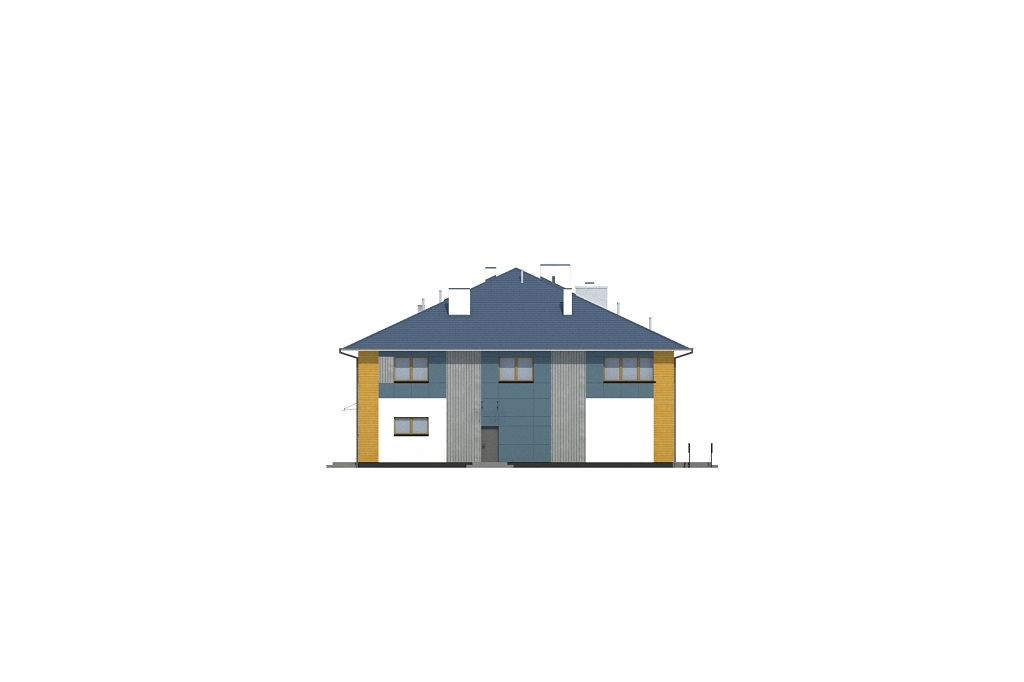

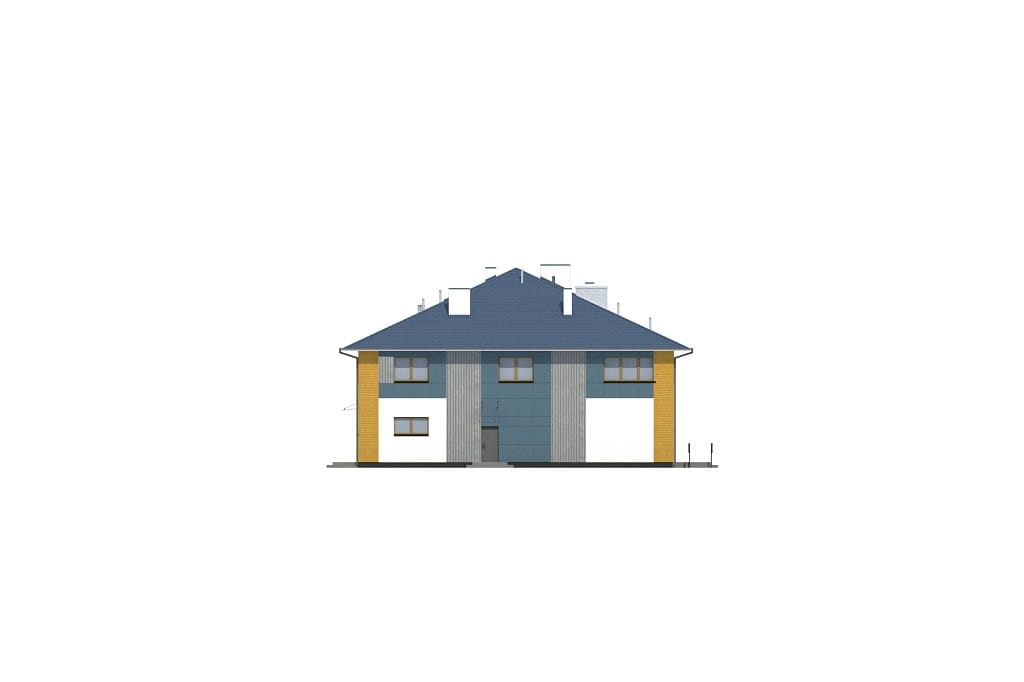

Elewacje
Informacje podstawowe
Projekt budynku gastronomicznego z zapleczem noclegowym LK-145.
Budynek użyteczności publicznej, niepodpiwniczony, bez garażu.
Przystosowany dla osób niepełnosprawnych.
Na parterze zaplanowano salę jadalną dla gości wraz z kuchnią z zapleczem kuchennym, sanitarnym i socjalnym. Na piętrze przewidziano antresolę oraz pokoje pod wynajem dla gości, a także mieszkanie właściciela.
Technologia: tradycyjna
Ściany zewnętrzne: bloczki silikatowe 24 cm, styropian 20 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 25°
Ogrzewanie: paliwo stałe, c.w.u. wspomagane przez pompę ciepła
Wentylacja: mechaniczna i grawitacyjna
Pokrycie dachu: blacha dachówkowa
Powierchnia dachu: 1146,24 m2
Program: Hol, klatka schodowa, pomieszczenie porządkowe, WC męskie, WC damskie, WC dla osób niepełnosprawnych, szatnia dla personelu pomocniczego, recepcja, biuro, składzik, sala jadalno - taneczna, rozdzielnia kelnerska, zmywalnia naczyń, kuchnia, korytarz, chłodnia, magazyn na produkty suche, magazyn na napoje i alkohol, pomieszczenie obróbki warzyw / jaj, szatnia personelu kuchni, kotłownia, pomieszczenie techniczne, lokal mieszkalny właściciela (przedsionek, WC, korytarz, pokój z aneksem kuchennym, 3 pokoje, garderoba, łazienka), 6 pokoi 2 osobowych, 1 pokój 1 osobowy (dla os. niepełnosprawnej), antresola.
W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 10,2 kWp, która będzie generować prąd na potrzeby zasilania wentylacji mechanicznej, urządzeń pomocniczych do co i cwu, zasilania pompy ciepła do cwu oraz częściowo oświetlenia wbudowanego.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych
(wod-kan, gaz, c.o., wentylacja mechaniczna, technologia
kotłowni na paliwo stałe oraz pompa ciepła do c.w.u.) - projekt budowlany wewnętrznej instalacji elektrycznej
oraz instalacji odgromowej i fotowoltaicznej - zestawienie materiałów budowlanych
- zestawienie elementów więźby
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 0 - 50
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 20 - 25
- Szerokość działki/krótszy bok (m) 25 - 30
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 0.00
- Powierzchnia użytkowa (m²) 1238.13
- Powierzchnia zabudowy (m²) 871.55
- Szerokość budynku/krótszy bok (m) 18
- Długość budynku/dłuższy bok (m) 49,98
- Wysokość budynku (m) 11,63
- Szerokość działki/krótszy bok (m) 26.05
- Kąt nachylenia dachu (°) 25°
- Rodzaj dachu kopertowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze antresola
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Kubatura (m³) 8240.70
- Liczba kondygnacji 2
- Rodzaj ogrzewania paliwo stałe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 9,71
- Instalacja fotowoltaiczna* tak
- Liczba pomieszczeń 62
- Liczba łazienek (bez WC) 6 - 10
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
