Projekt

Budynek gastronomiczny z zapleczem noclegowym
Kod: K-145
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 4 400 PLN
KUP
PROJEKT

za pomocą formularza kliknij >>

zobacz realizacje naszych projektów

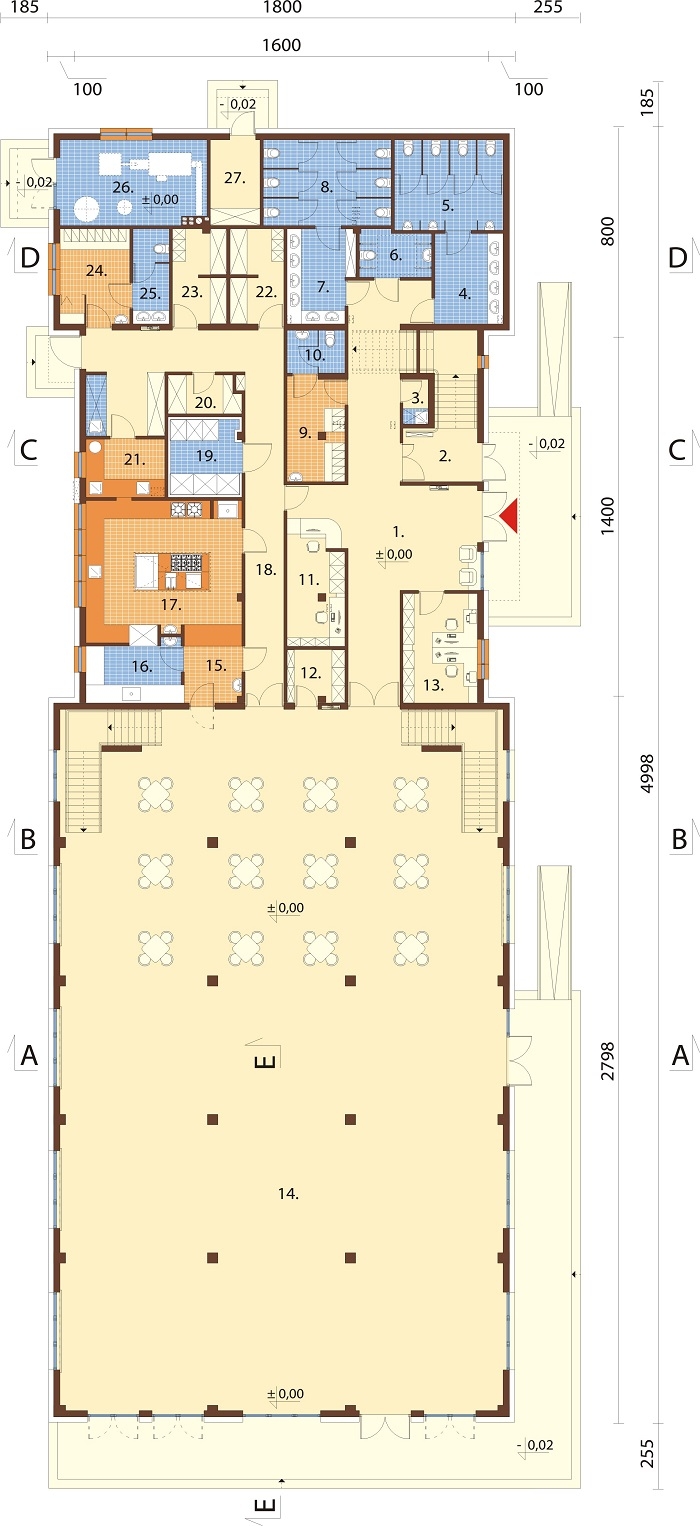

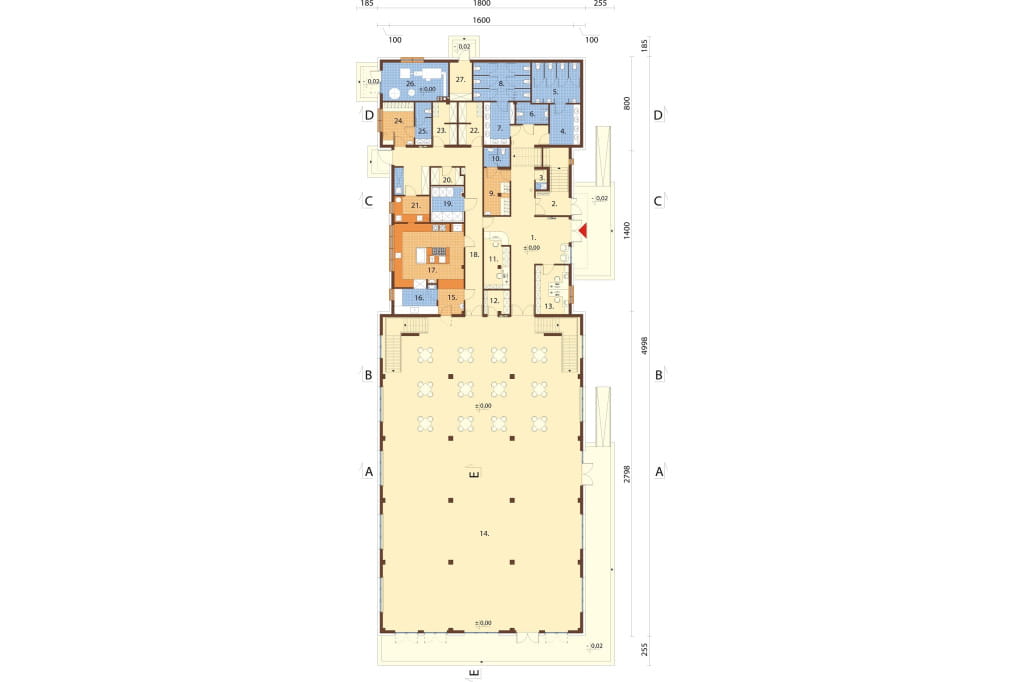

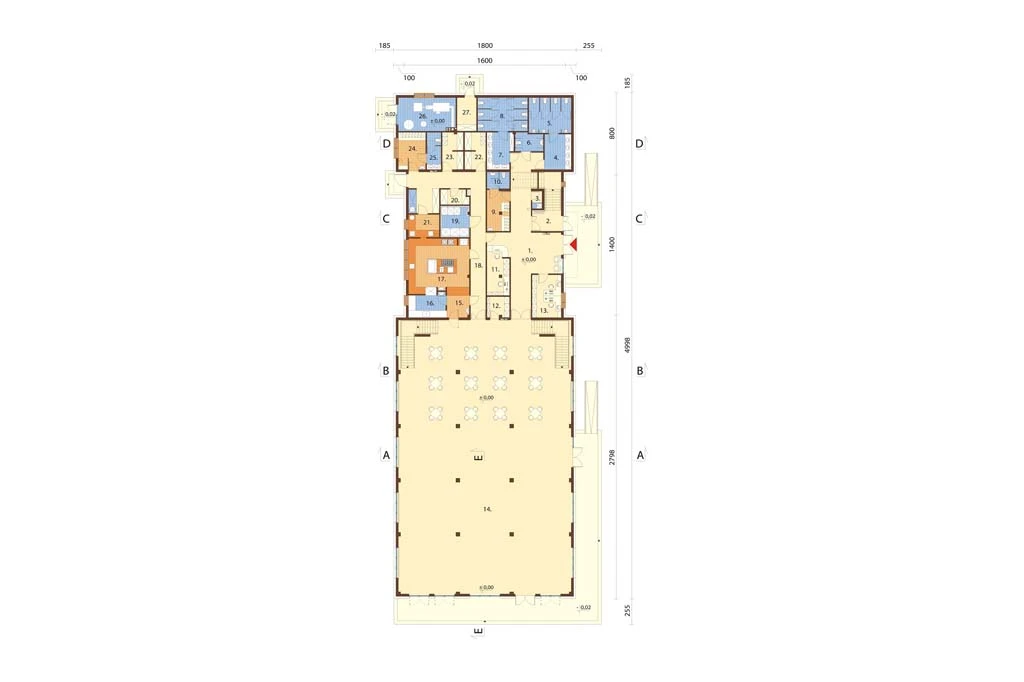

Rzut parteru



Projekt K-145 - rzut

Parter: 761.24 m2

1. Hol wejściowy 50,38 m2
2. Klatka schodowa 12,77 m2
3. Pomieszczenie porządkowe 1,57 m2
4. Przedsionek - umywalki 8,99 m2
5. WC męskie 14,39 m2
6. WC dla niepełnosprawnych 4,76 m2
7. Przedsionek - umywalki 8,77 m2
8. WC damskie 16,10 m2
9. Szatnia personelu pomoc. 8,74 m2
10. WC 3,56 m2
11. Recepcja 10,41 m2
12. Składzik 4,36 m2
13. Biuro 11,85 m2
14. Sala jadalno - taneczna 449,73 m2
15. Rozdzielnia kelnerska 4,68 m2
16. Zmywalnia 8,15 m2
17. Kuchnia 32,42 m2
18. Korytarz 37,94 m2
19. Chłodnia 7,65 m2
20. Mag. na produkty suche 3,86 m2
21. Obróbka warzyw / jaj 6,66 m2
22. Mag. na napoje i alkohol 7,30 m2
23. Magazyn 7,24 m2
24. Szatnia pers. kuchhni 9,68 m2
25. WC 4,95 m2
26. Kotłownia 18,14 m2
27. Pom. techn. elektryczne 6,19 m2

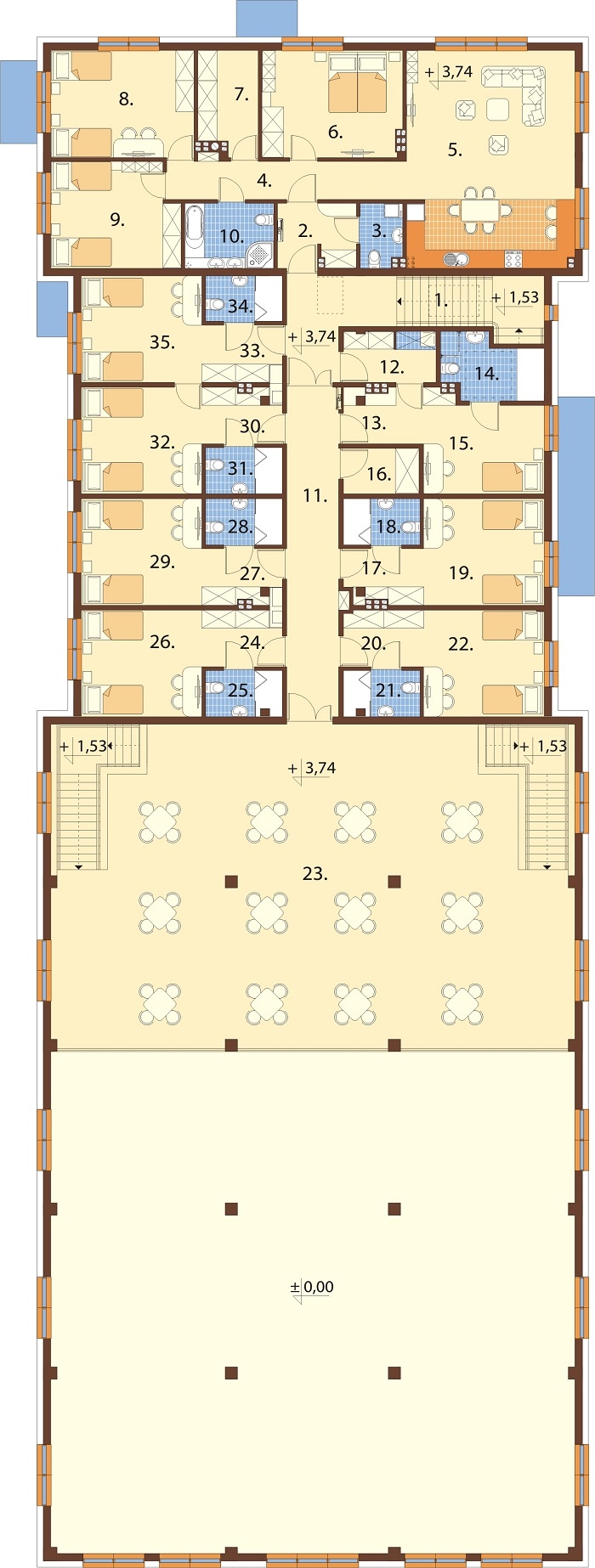

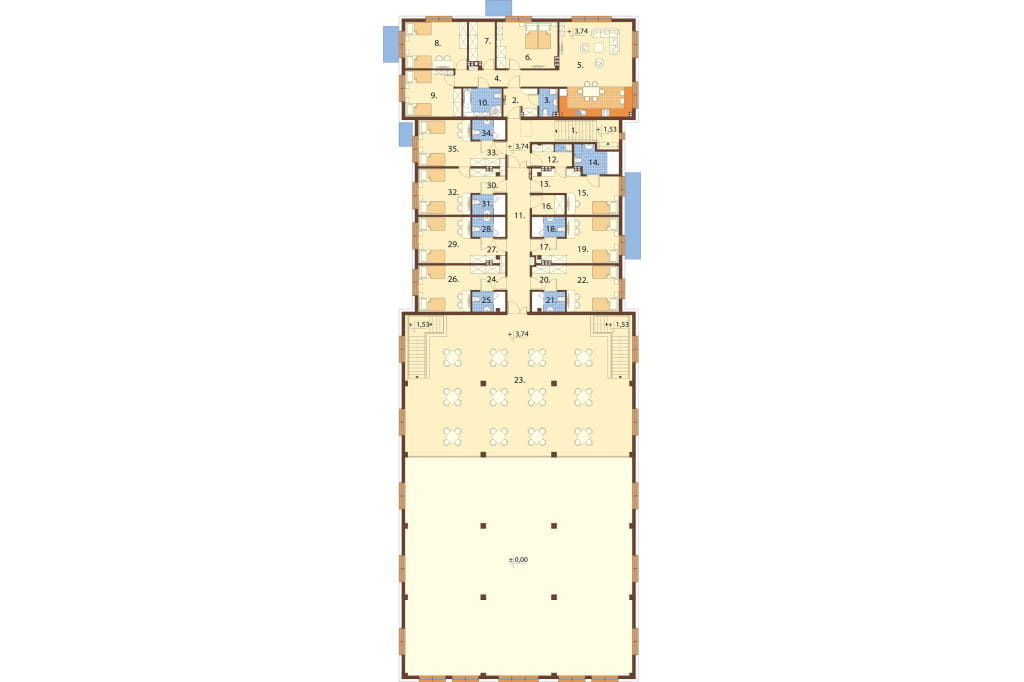

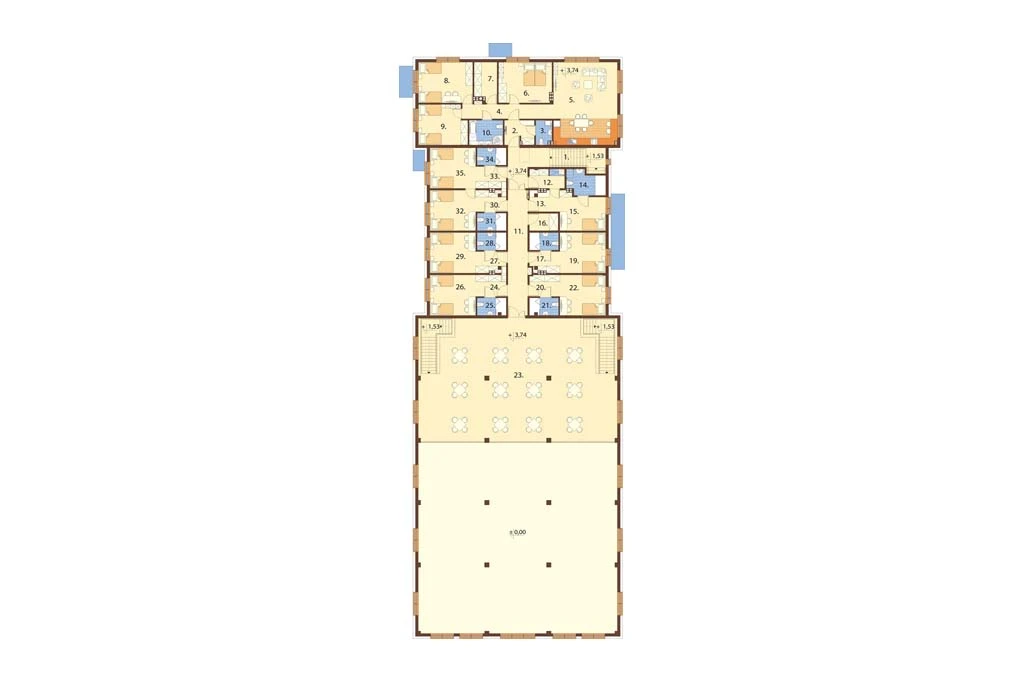

Rzut I piętra



Projekt K-145 - rzut

Piętro: 476,89 m2

1. Klatka schodowa 13,02 m2
2. Hol 5,12 m2
3. WC 2,69 m2
4. Korytarz 9,82 m2
5. Kuchnia + salon 38,47 m2
6. Sypialnia 15,55 m2
7. Garderoba 6,14 m2
8. Sypialnia 16,08 m2
9. Sypialnia 13,79 m2
10. Łazienka 5,99 m2
11. Korytarz 17,80 m2
12. Mag. bielizny + szafa porządk. 4,78 m2
13. Przedsionek 4,32 m2
14. Pokój 1 osobowy 11,61 m2
15. Łazienka 6,08 m2
16. Magazyn bielizny 3,51 m2
17. Przedsionek 4,10 m2
18. Łazienka 3,62 m2
19. Pokój 2 osobowy 13,45 m2
20. Przedsionek 4,64 m2
21. Łazienka 3,52 m2
22. Pokój 2 osobowy 13,42 m2
23. Antresola 174,25 m2
24. Przedsionek 4,42 m2
25. Łazienka 3,52 m2
26. Pokój 2 osobowy 13,43 m2
27. Przedsionek 4,10 m2
28. Łazienka 3,62 m2
29. Pokój 2 osobowy 13,43 m2
30. Przedsionek 4,10 m2
31. Łazienka 3,62 m2
32. Pokój 2 osobowy 13,43 m2
33. Przedsionek 4,47 m2
34. Łazienka 3,56 m2
35. Pokój 2 osobowy 13,43 m2

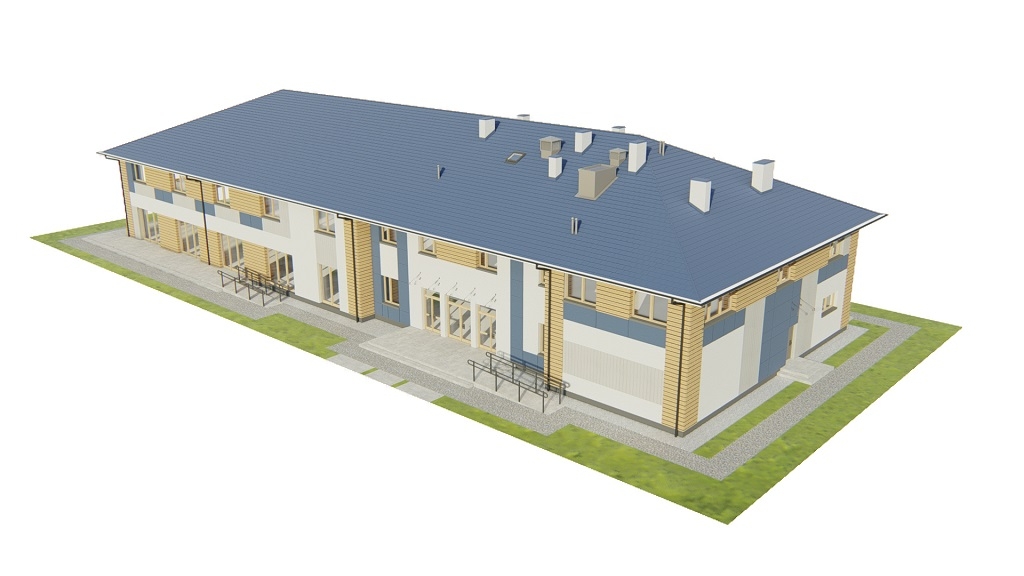

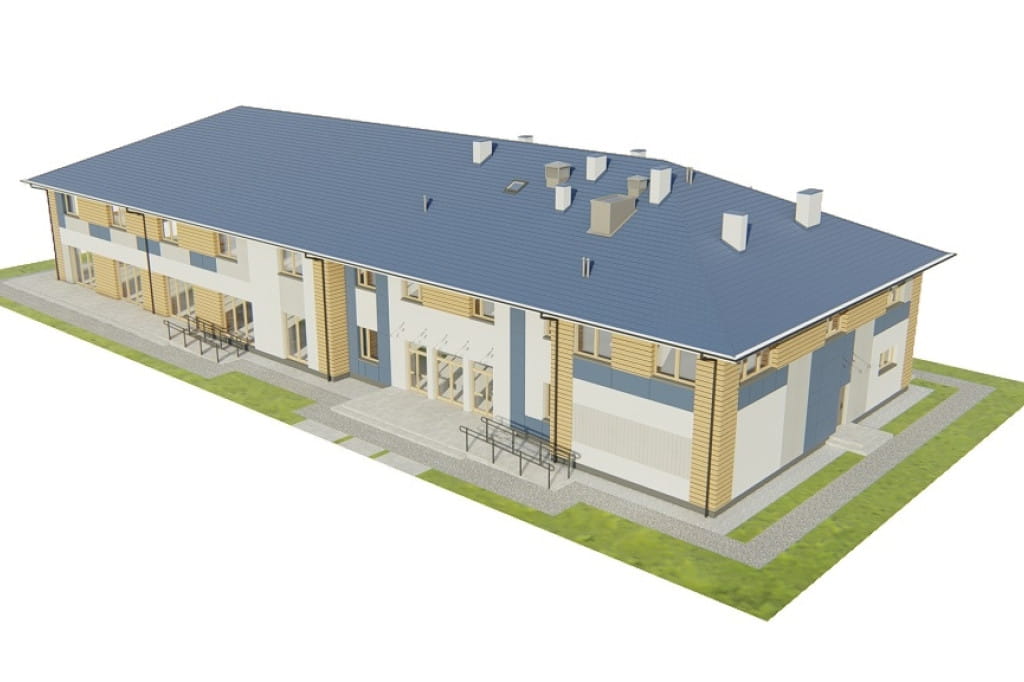

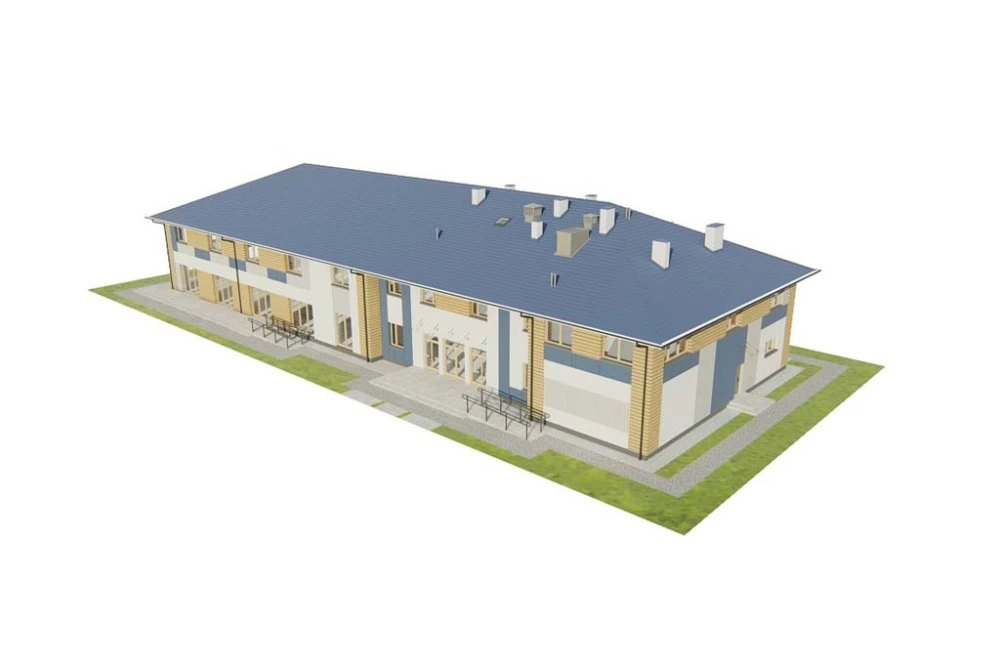

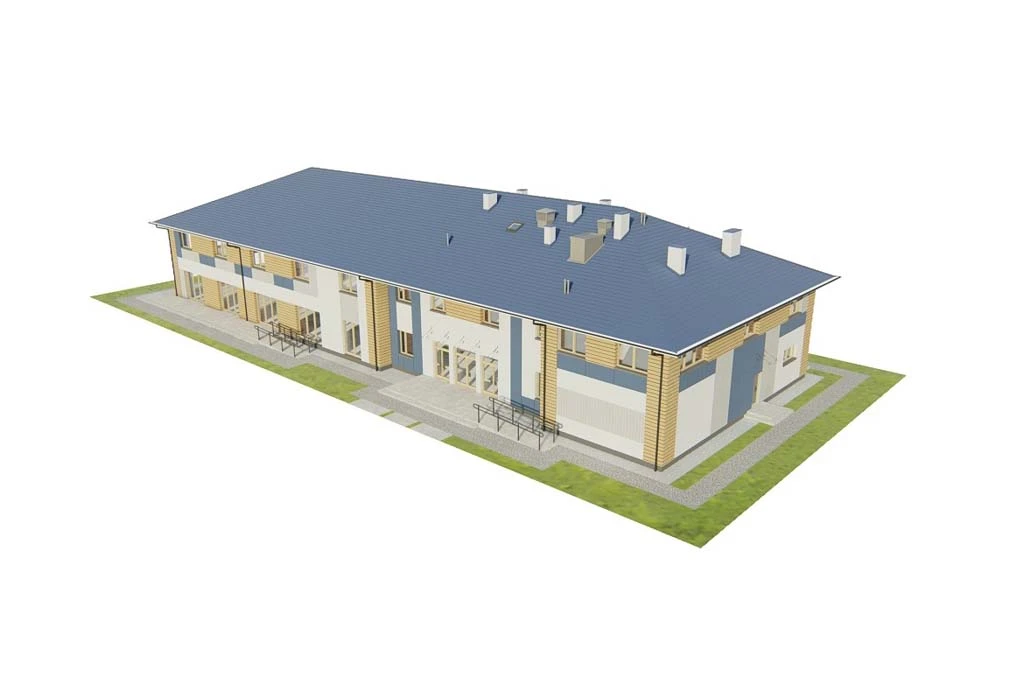

Model



Projekt K-145 - model

Elewacje



Projekt K-145 - elewacja

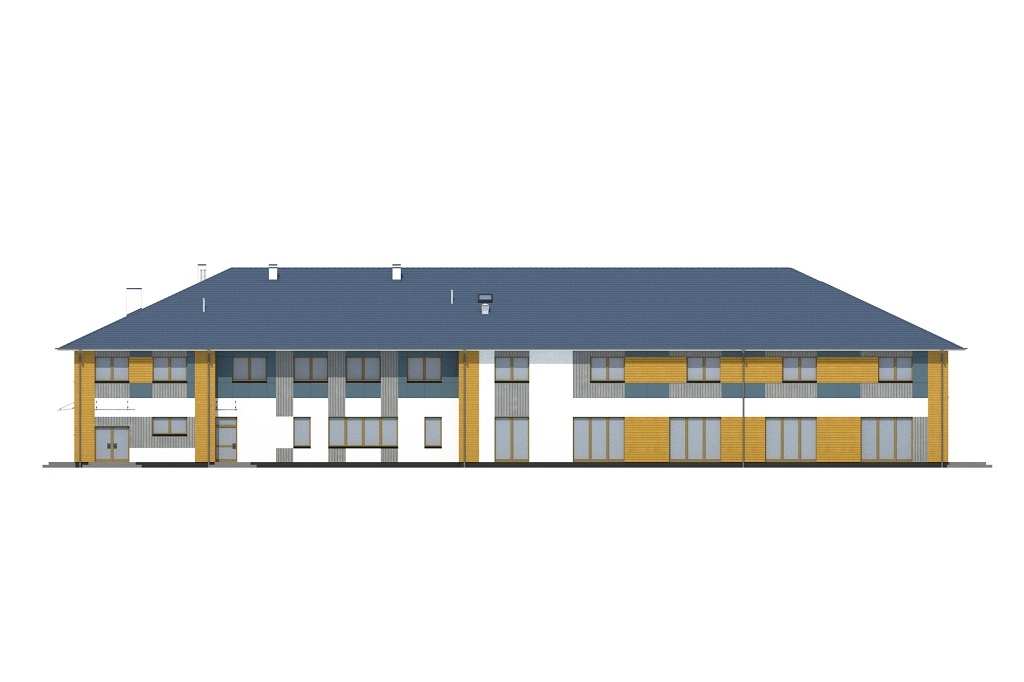

elewacja ogrodowa
Projekt K-145 - elewacja

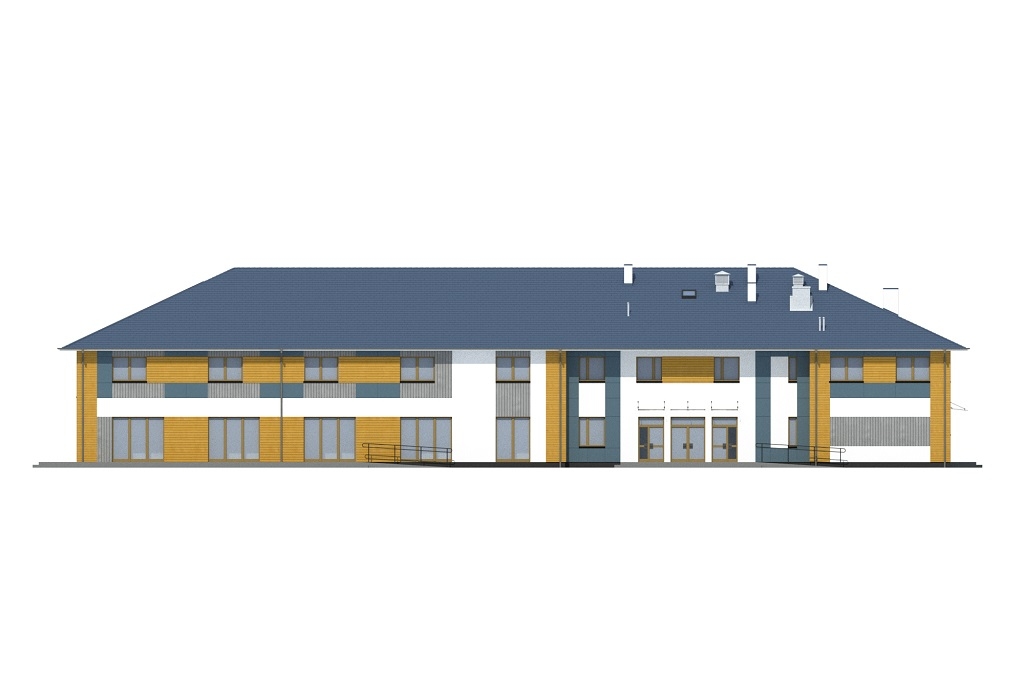

elewacja frontowa
Projekt K-145 - elewacja

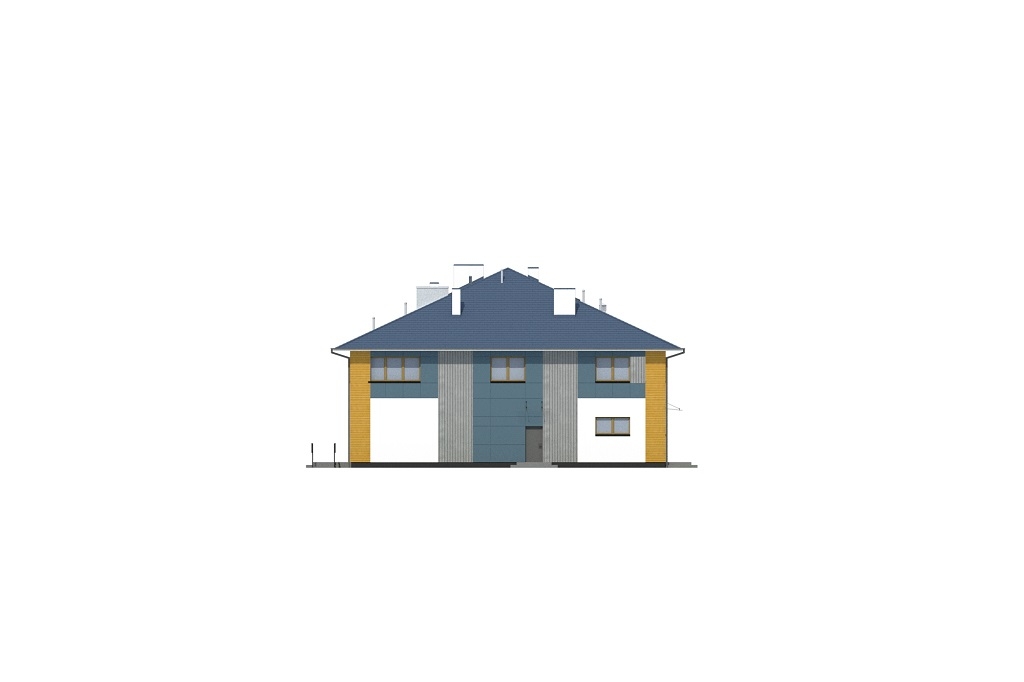

elewacja boczna
Projekt K-145 - elewacja

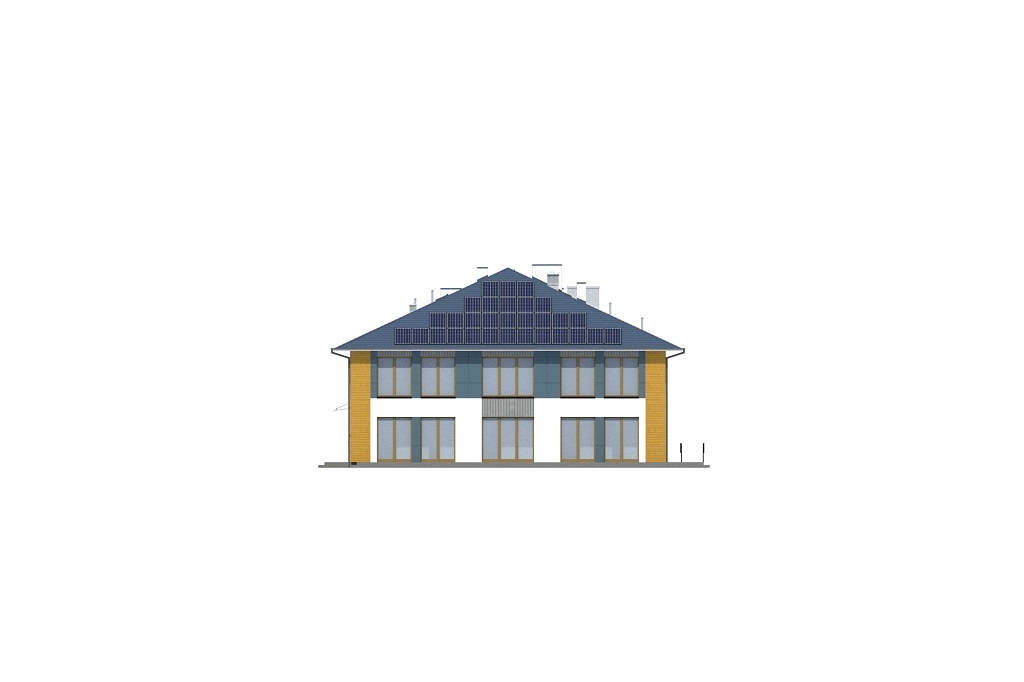

elewacja boczna

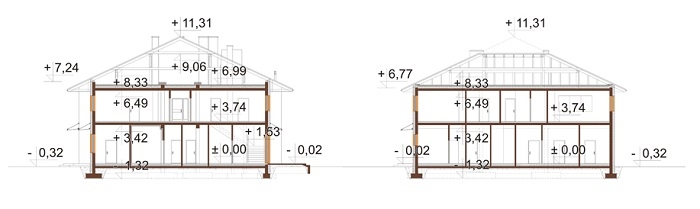

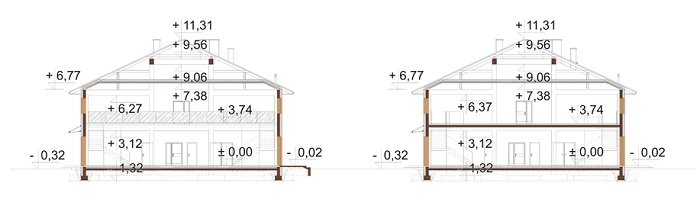

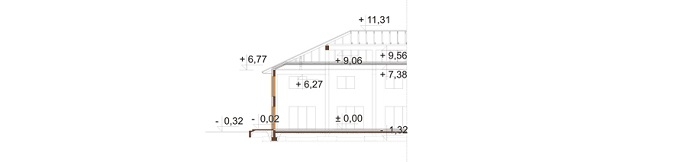

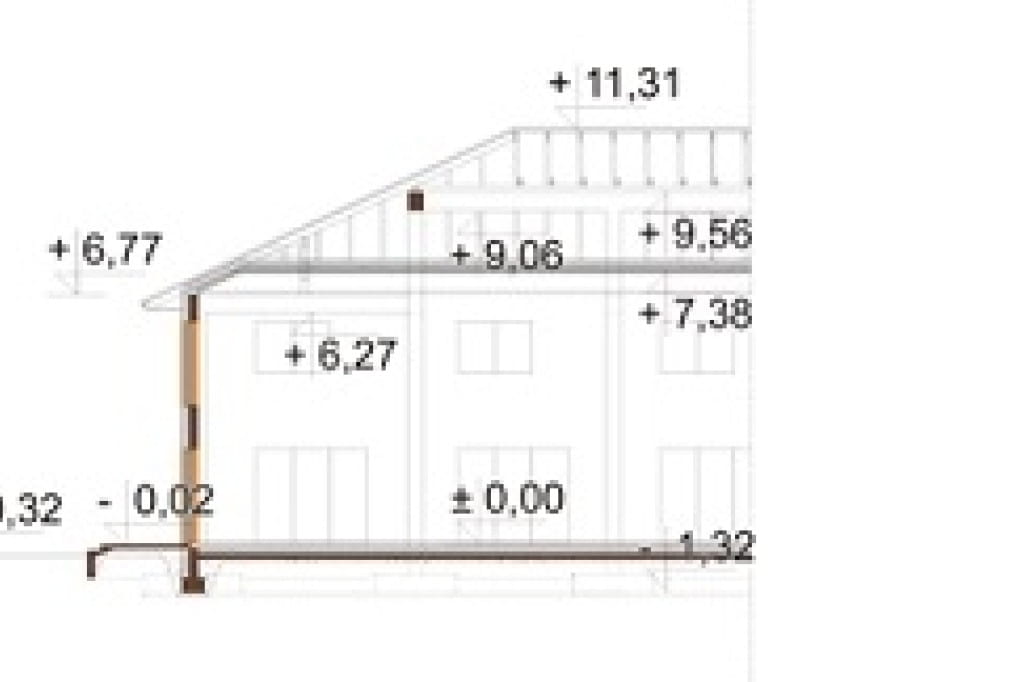

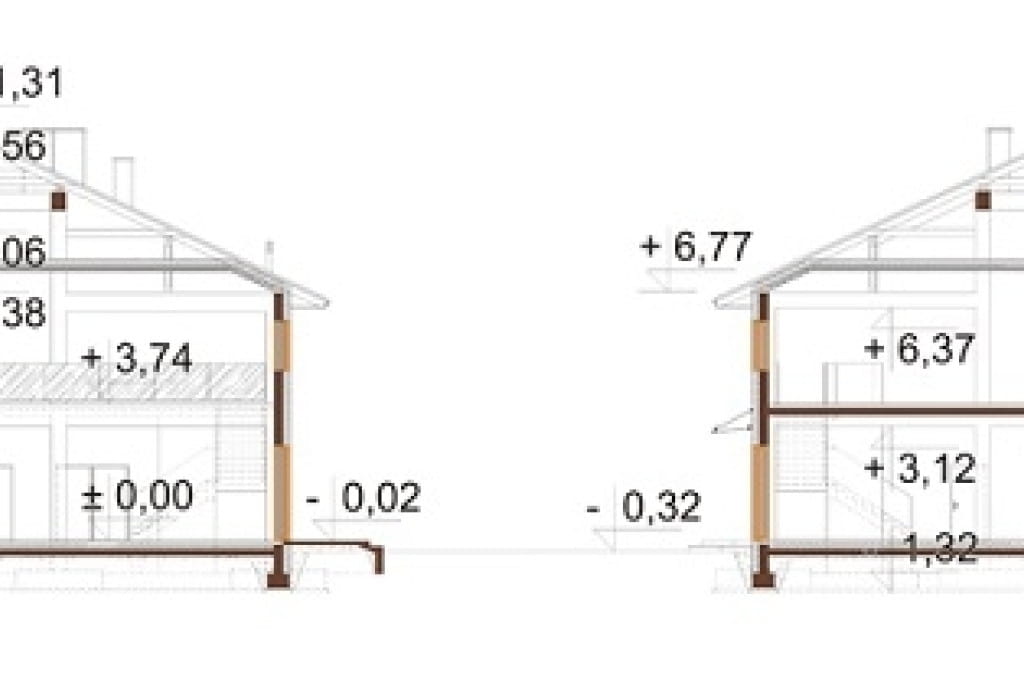

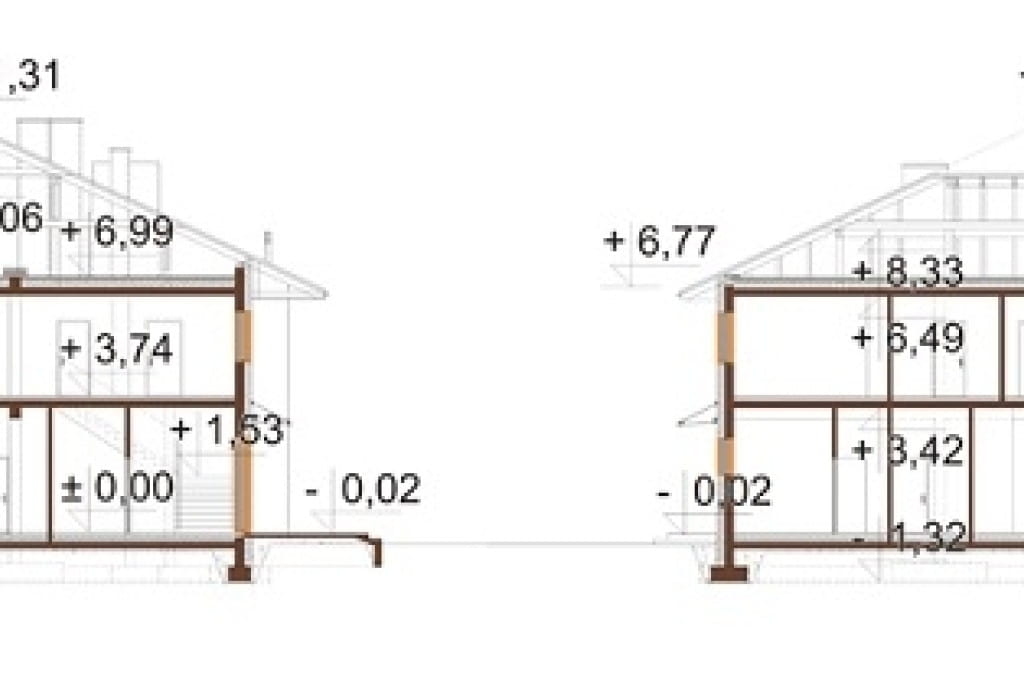

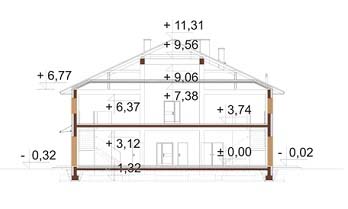

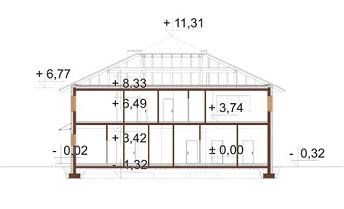

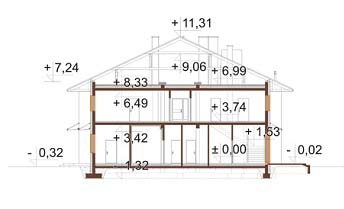

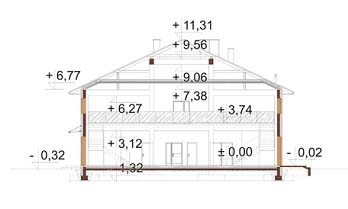

Przekrój



Projekt K-145 - przekrój Projekt K-145 - przekrój Projekt K-145 - przekrój







Zadaj pytanie dotyczące tego projektu  kliknij

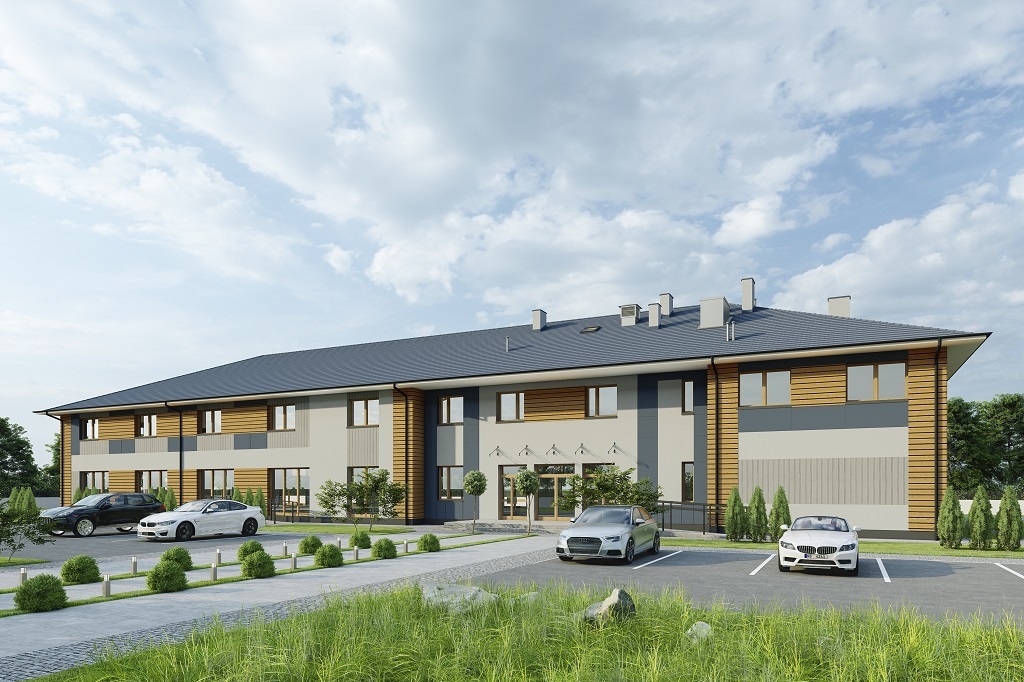

Projekt budynku gastronomicznego z zapleczem noclegowym K-145.
Budynek użyteczności publicznej, niepodpiwniczony, bez garażu.
Przystosowany dla osób niepełnosprawnych.
Na parterze zaplanowano salę jadalną dla gości wraz z kuchnią z zapleczem kuchennym, sanitarnym i socjalnym. Na piętrze przewidziano antresolę oraz pokoje pod wynajem dla gości, a także mieszkanie właściciela.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki silikatowe 24 cm, styropian 20 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 25°
Ogrzewanie: paliwo stałe, c.w.u. wspomagane przez pompę ciepła
Wentylacja: mechaniczna i grawitacyjna
Pokrycie dachu: blacha dachówkowa
Powierchnia dachu: 1146,24 m2
Program: Hol, klatka schodowa, pomieszczenie porządkowe, WC męskie, WC damskie, WC dla osób niepełnosprawnych, szatnia dla personelu pomocniczego, recepcja, biuro, składzik, sala jadalno - taneczna, rozdzielnia kelnerska, zmywalnia naczyń, kuchnia, korytarz, chłodnia, magazyn na produkty suche, magazyn na napoje i alkohol, pomieszczenie obróbki warzyw / jaj, szatnia personelu kuchni, kotłownia, pomieszczenie techniczne, lokal mieszkalny właściciela (przedsionek, WC, korytarz, pokój z aneksem kuchennym, 3 pokoje, garderoba, łazienka), 6 pokoi 2 osobowych, 1 pokój 1 osobowy (dla os. niepełnosprawnej), antresola.

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 10,2 kWp, która będzie generować prąd na potrzeby zasilania wentylacji mechanicznej, urządzeń pomocniczych do co i cwu, zasilania pompy ciepła do cwu oraz częściowo oświetlenia wbudowanego.

 Powierzchnia zabudowy: 871.55 m²
Powierzchnia użytkowa: 1238.13 m²
Kubatura: 8240.70 m³
Szerokość działki: 26.05 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 62
Kąt nachylenia dachu: 25°
Ilość pokoi: 10
Pokój na parterze: Nie
Wysokość budynku: 11,63 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 9,71 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro, antresola
Typ: gastronomiczne, motele, piętrowe, komercyjne, projekt hotelu, projekt budynku usługowego, projekt zajazdu, hotel, projekt domu weselnego, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego, Projekty domów weselnych, z fotowoltaiką
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 4 400 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  •     projekt architektoniczny budowlany
  •     projekt konstrukcyjny budowlany
  •     projekt budowlany wewnętrznych instalacji sanitarnych
        (wod-kan, gaz, c.o., wentylacja mechaniczna, technologia
        kotłowni na paliwo stałe oraz pompa ciepła do c.w.u.)
  •     projekt budowlany wewnętrznej instalacji elektrycznej
        oraz instalacji odgromowej i fotowoltaicznej
  •     zestawienie materiałów budowlanych
  •     zestawienie elementów więźby
  •     projektowana charakterystyka energetyczna budynku
  •     zgoda na zmiany w projekcie



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
