Pensjonat
Kod: K-140
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

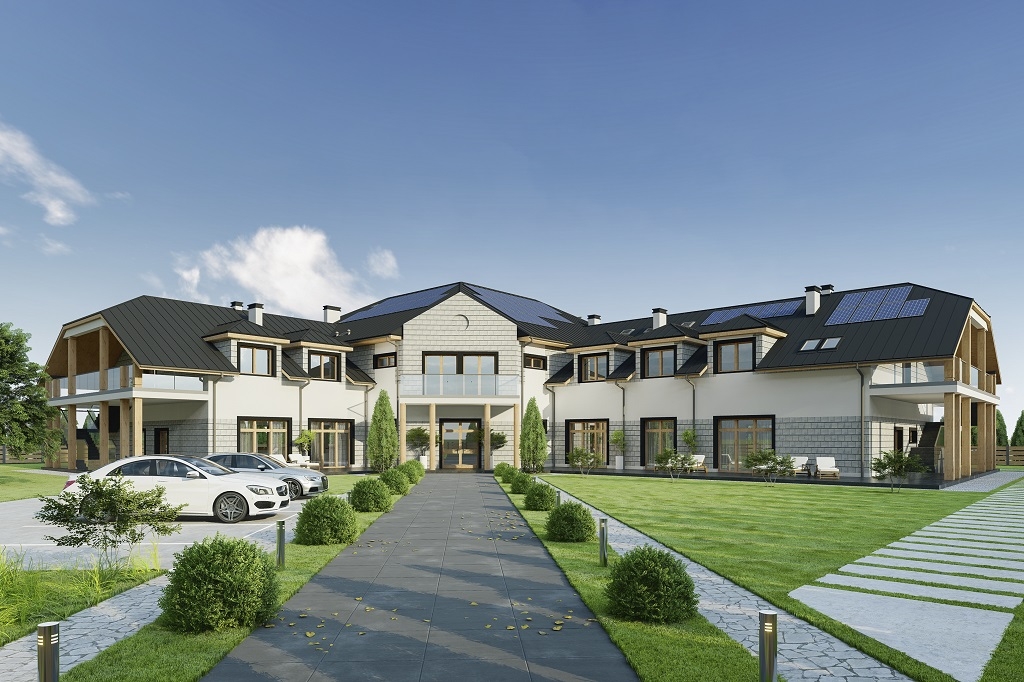

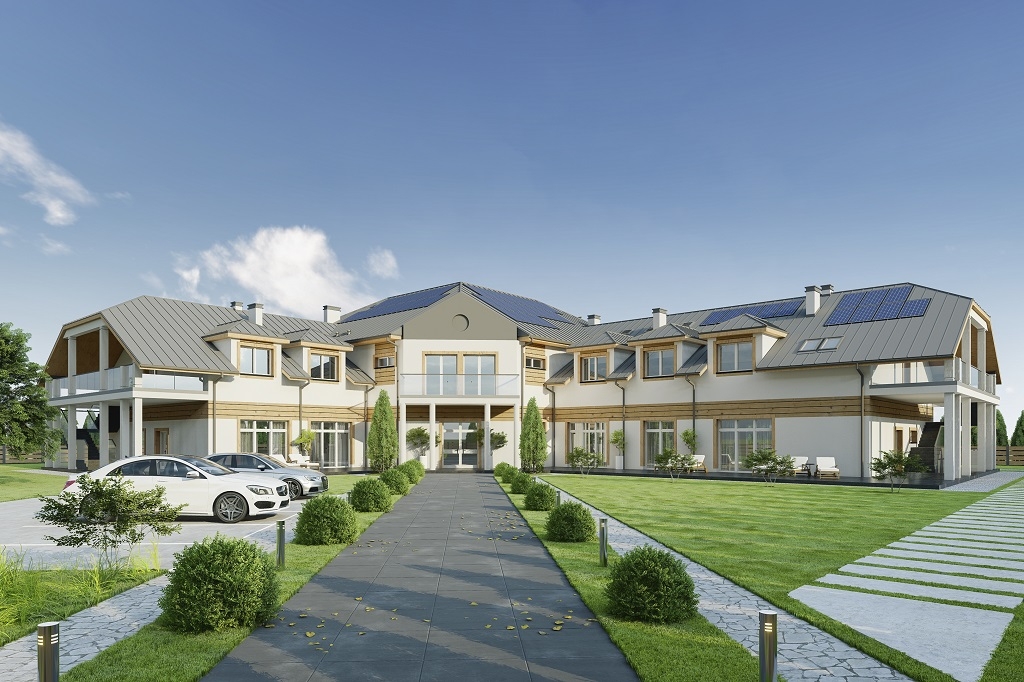

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 2093,48 m2. Budynek użyteczności publicznej, podpiwniczony, bez garażu.Przystosowany dla osób niepełnosprawnych. Obiekt składa się z trzech części: środkowej wyższej piętrowej oraz bocznych niższych prostokątnych z poddaszem użytkowym. W piwnicy zaprojektowano strefę rozrywkową (bilard, kręgielnia), salę barową, szatnie, wc. Na parterze zaplanowano salę barowo - jadalną z kuchnią i zapleczem kuchennym oraz sanitarnym, a także salę taneczną. Na piętrze przewidziano pokoje dla gości, a także małą salę wielofunkcyjną. Maksymalna liczba gości przebywających w budynku: 366

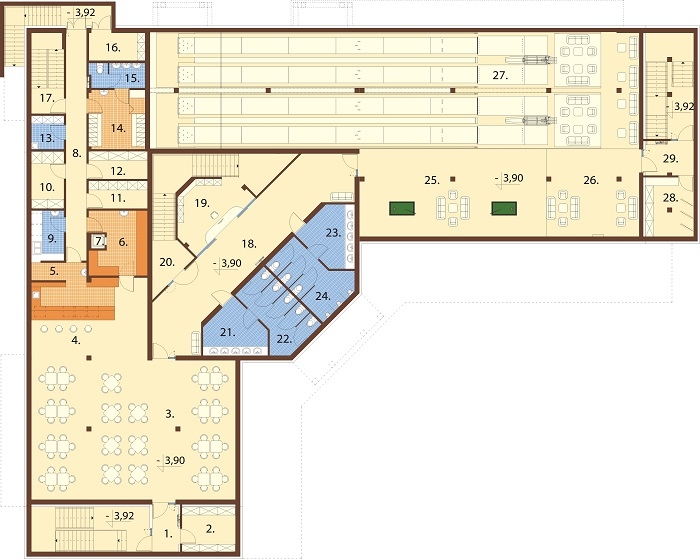

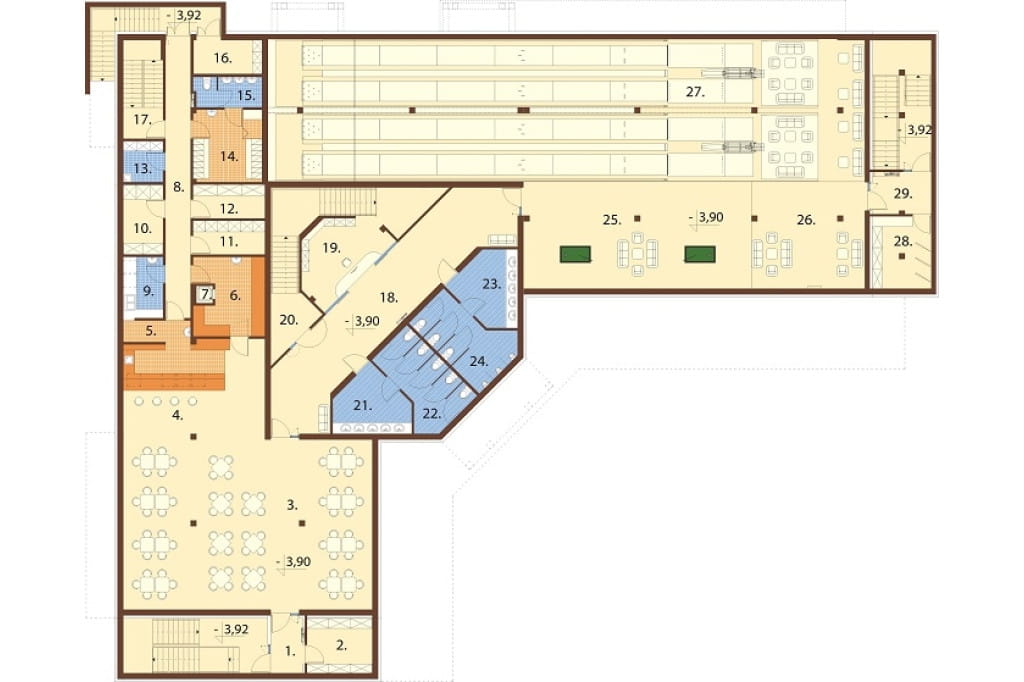

Rzut piwnicy
Piwnica: 769,67 m2
1. Wiatrołap 4,74 m2
2. Pom. magazynowe 9,69 m2
3. Sala barowa 116,36 m2
4. Bar 37,89 m2
5. Zaplecze baru 3,87 m2
6. Wydawalnia 14,19 m2
7. Winda gastronomiczna 0,78 m2
8. Korytarz 18,84 m2
9. Zmywalnia 6,57 m2
10. Magazyn zasobów 7,51 m2
11. Magazyn zasobów 6,54 m2
12. Magazyn zasobów 6,54 m2
13. Pomieszczenie gospodarcze 4,38 m2
14. Szatnia personelu kuchni 13,54 m2
15. Łazienka 5,41 m2
16. Pom. techniczne elektryczne 6,26 m2
17. Klatka schodowa 5,65 m2
18. Hall 54,57 m2
19. Szatnia 31,54 m2
20. Klatka schodowa 10,32 m2
21. Przedsionek z umywalkami 11,23 m2
22. WC damskie 14,70 m2
23. Przedsionek z umywalkami 11,23 m2
24. WC męskie 14,70 m2
25. Strefa – bilard 66,86 m2
26. Strefa – rzutki 33,10 m2
27. Strefa – bowling 234,55 m2
28. Szatnia 11,51 m2
29. Wiatrołap 6,60 m2

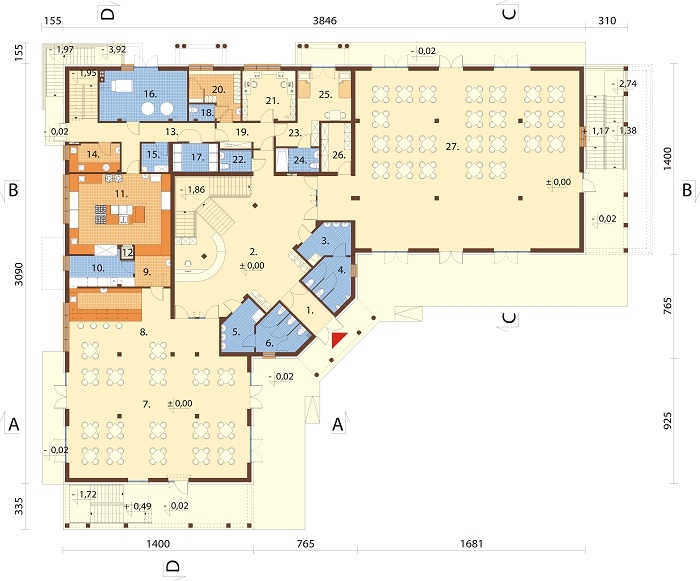

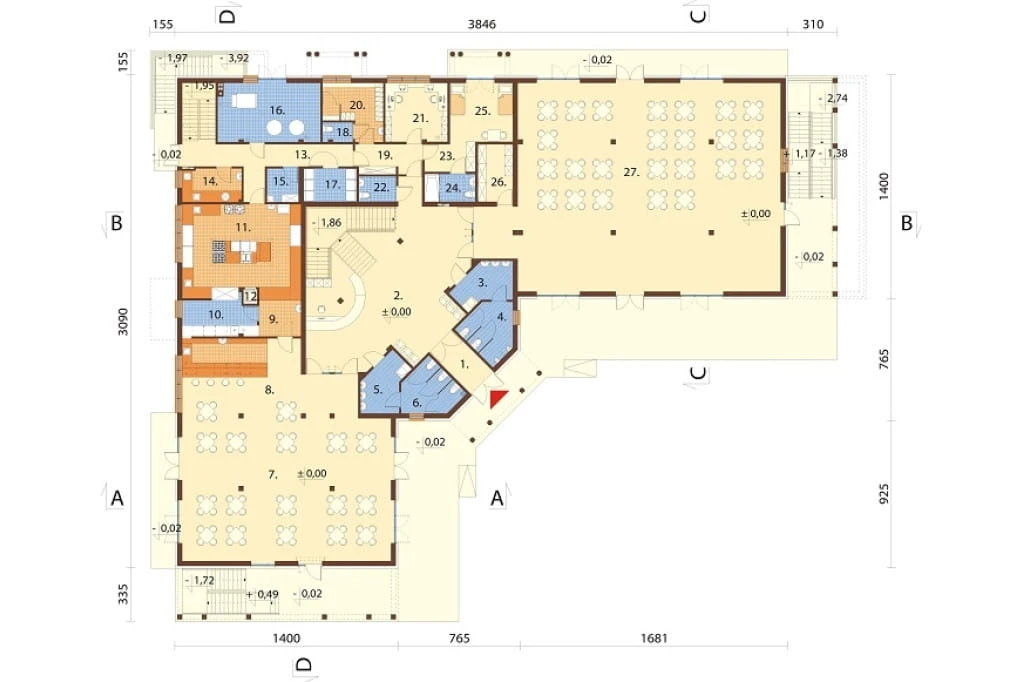

Rzut parteru
Parter: 719,26 m2
1. Wiatrołap 6,59 m2
2. Hall + recepcja + kl. schodowa 93,98 m2
3. Przedsionek z umywalkami 7,54 m2
4. WC męskie 9,66 m2
5. Przedsionek z umywalkami 7,48 m2
6. WC damskie 9,57 m2
7. Sala barowa 126,01 m2
8. Bar 36,82 m2
9. Rozdzielnia kelnerska 7,88 m2
10. Zmywalnia 9,99 m2
11. Kuchnia 40,95 m2
12. Winda gastronomiczna
13. Korytarz + kl. schodowa 25,39 m2
14. Pom. obróbki warzyw i jaj 7,53 m2
15. Pom. gospodarcze 4,05 m2
16. Kotłownia 23,25 m2
17. Pom. chłodziarek 6,77 m2
18. WC 2,21 m2
19. Przedsionek 7,55 m2
20. Szatnia personelu 11,15 m2
21. Biuro 14,11 m2
22. Łazienka 3,85 m2
23. Przedsionek 5,37 m2
24. Łazienka 5,40 m2
25. Pokój 2 os. dla niepełnospr. 14,54 m2
26. Pom. przechow. bagaży 7,71 m2
27. Sala wielofunkcyjna 223,91 m2

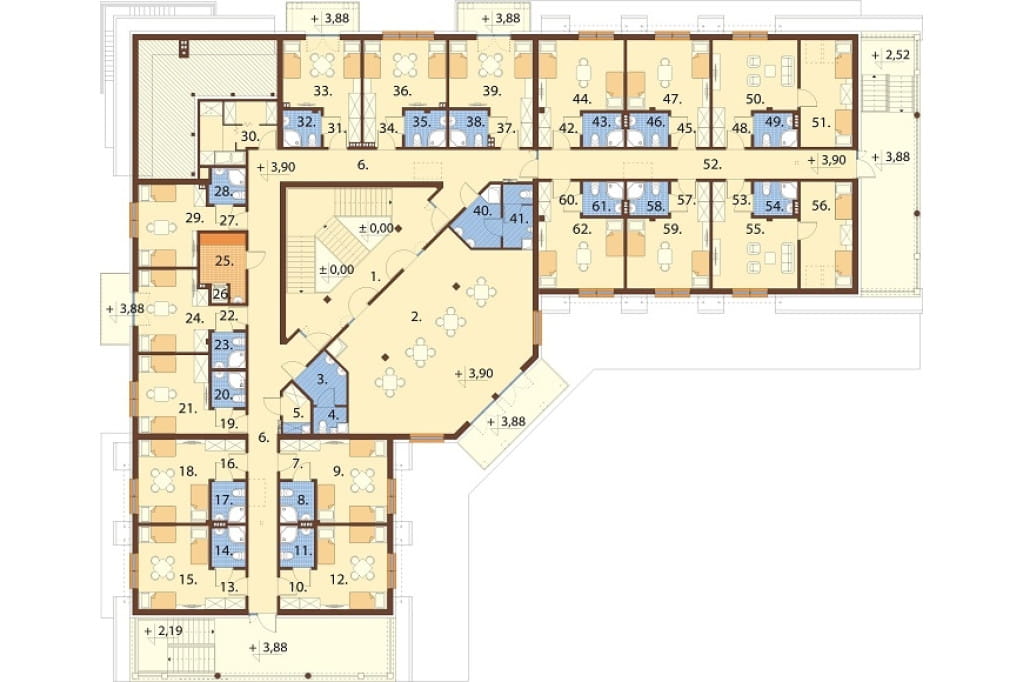

Rzut poddasza
Poddasze: 637,48 / 604,55 m2
1. Klatka schodowa 36,97 m2
2. Sala wielofunkcyjna 78,60 m2
3. Przedsionek 4,98 m2
4. WC damskie 1,90 m2
5. Pom. gospodarcze 3,12 m2
6. Korytarz 66,13 m2
7. Przedsionek 3,87 m2
8. Łazienka 3,61 m2
9. Pokój 3 osobowy 15,93 / 13,72 m2
10. Przedsionek 3,87 m2
11. Łazienka 3,61 m2
12. Pokój 3 osobowy 15,95 / 13,74 m2
13. Przedsionek 3,87 m2
14. Łazienka 3,61 m2
15. Pokój 3 osobowy 15,95 / 13,74 m2
16. Przedsionek 3,87 m2
17. Łazienka 3,61 m2
18. Pokój 3 osobowy 15,93 / 13,72 m2
19. Przedsionek 2,29 m2
20. Łazienka 3,24 m2
21. Pokój 2 osobowy 15,04 m2
22. Przedsionek 2,29 m2
23. Łazienka 3,24 m2
24. Pokój 2 osobowy 15,10 m2
25. Wydawalnia 6,90 m2
26. Winda gastronomiczna
27. Przedsionek 2,48 m2
28. Łazienka 3,39 m2
29. Pokój 2 osobowy 14,14 m2
30. Mag. bielizny 10,55 / 5,22 m2
31. Przedsionek 3,76 m2
32. Łazienka 3,65 m2
33. Pokój 2 osobowy 14,12 m2
34. Przedsionek 3,92 m2
35. Łazienka 3,99 m2
36. Pokój 2 osobowy 15,03 m2
37. Przedsionek 4,38 m2
38. Łazienka 3,76 m2
39. Pokój 2 osobowy 15,30 m2
40. Przedsionek 4,89 m2
41. WC męskie 4,75 m2
42. Przedsionek 4,01 m2
43. Łazienka 3,61 m2
44. Pokój 2 osobowy 16,27 / 13,96 m2
45. Przedsionek 3,78 m2
46. Łazienka 3,61 m2
47. Pokój 2 osobowy 15,72 / 13,55 m2
48. Przedsionek 3,78 m2
49. Łazienka 3,73 m2
50. Pokój 2 osobowy 16,19 / 13,90 m2
51. Pokój 2 osobowy 15,06 / 12,45 m2
52. Korytarz 24,37 m2
53. Przedsionek 3,78 m2
54. Łazienka 3,73 m2
55. Pokój 2 osobowy 16,19 / 13,90 m2
56. Pokój 2 osobowy 15,06 / 12,45 m2
57. Przedsionek 3,78 m2
58. Łazienka 3,61 m2
59. Pokój 2 osobowy 15,72 / 13,55 m2
60. Przedsionek 4,01 m2
61. Łazienka 3,61 m2
62. Pokój 2 osobowy 16,27 / 13,96 m2

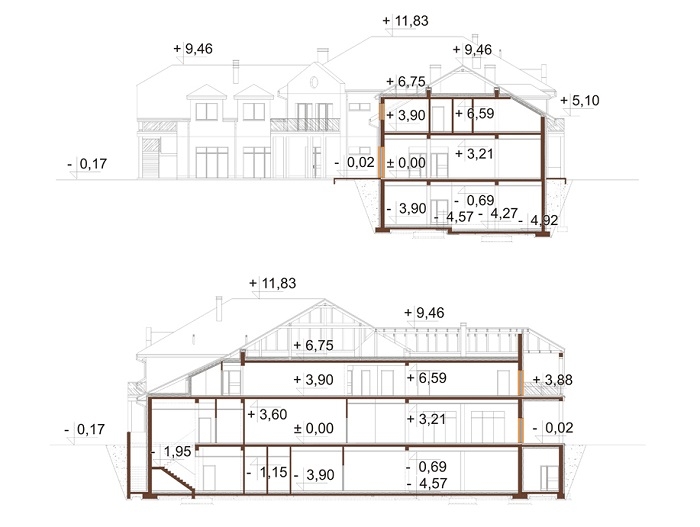

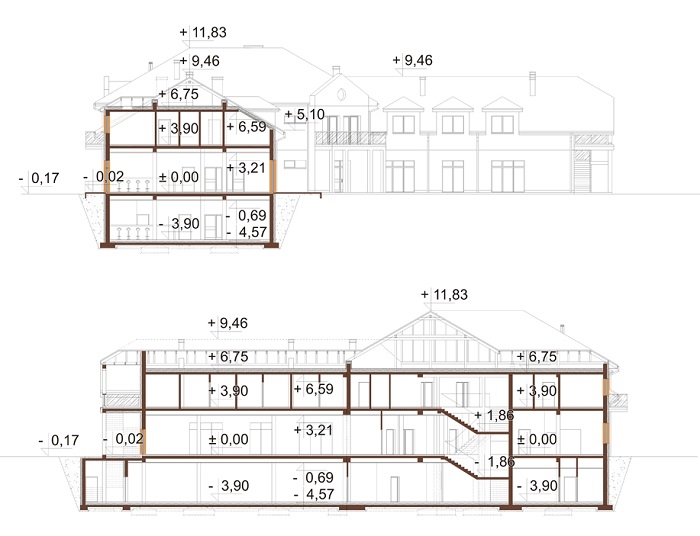

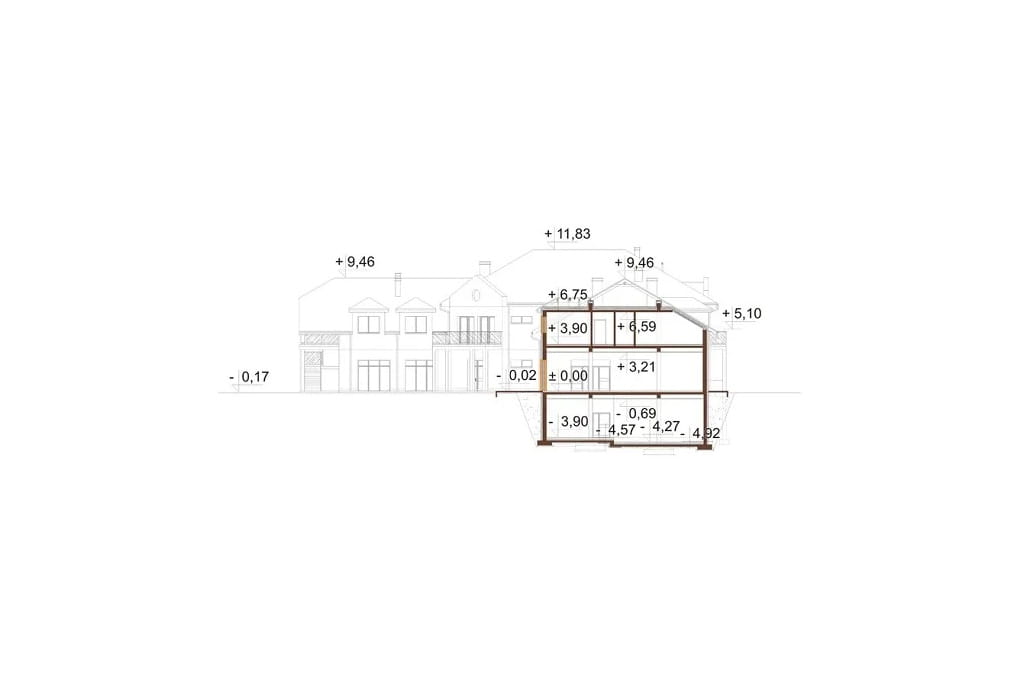

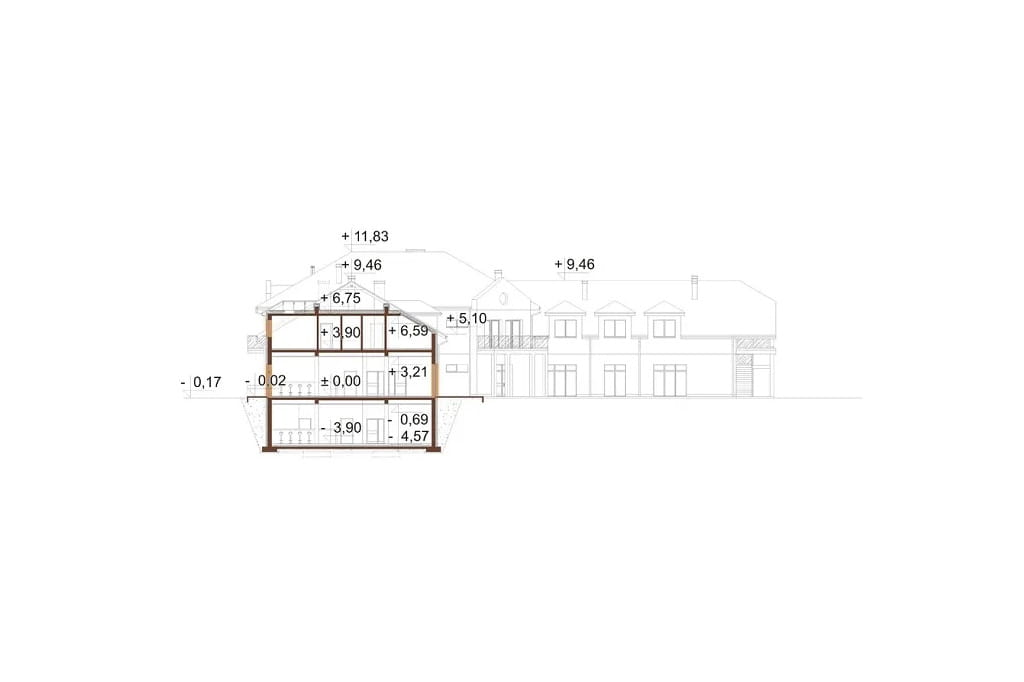

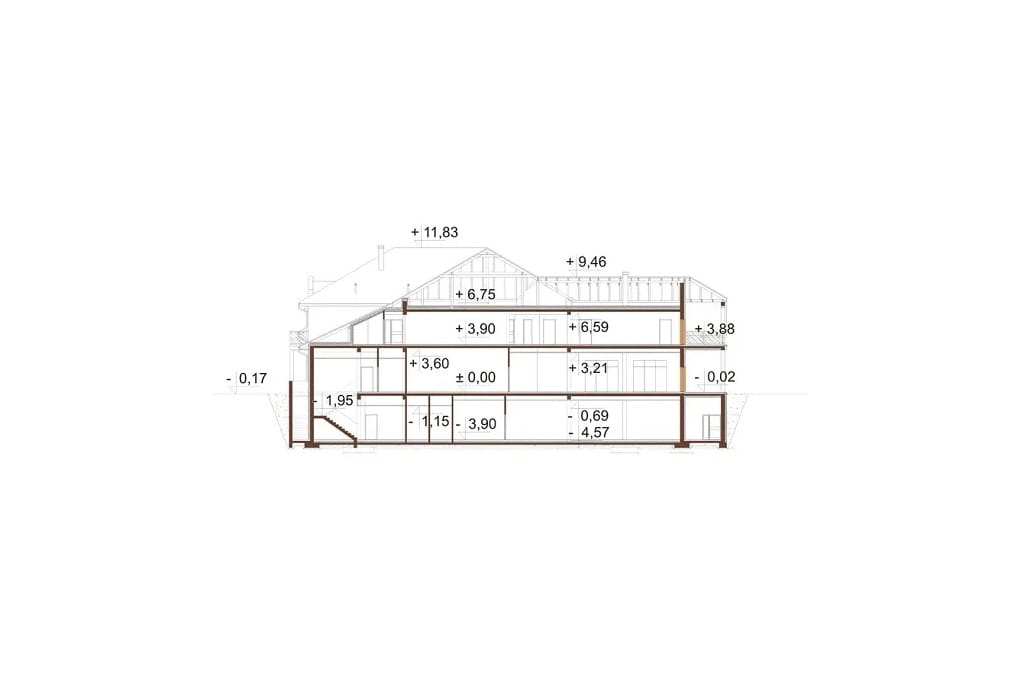

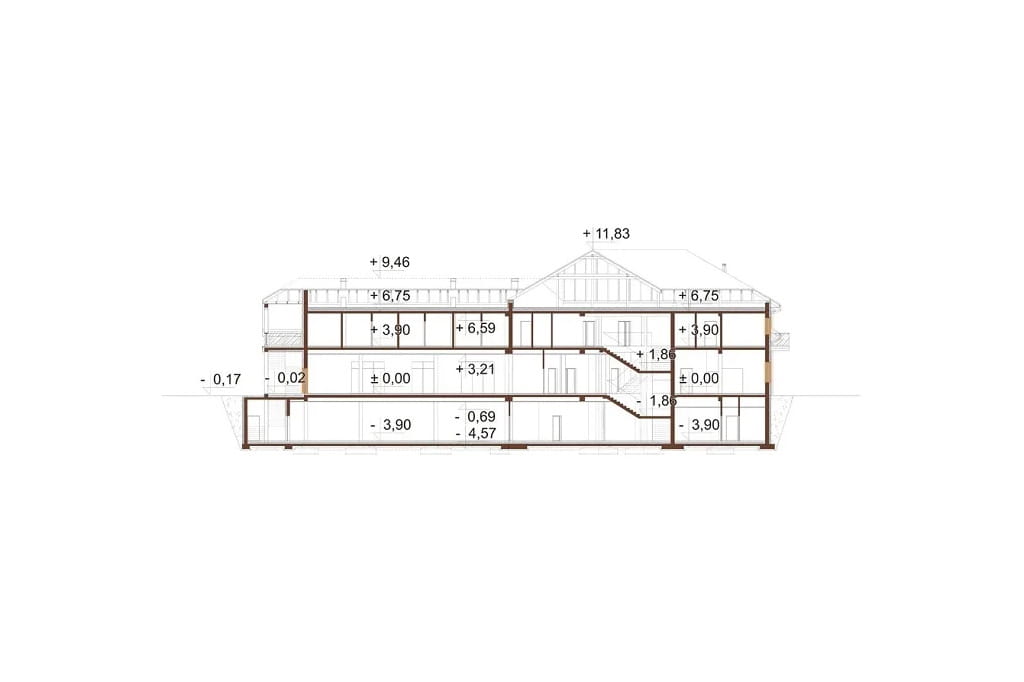

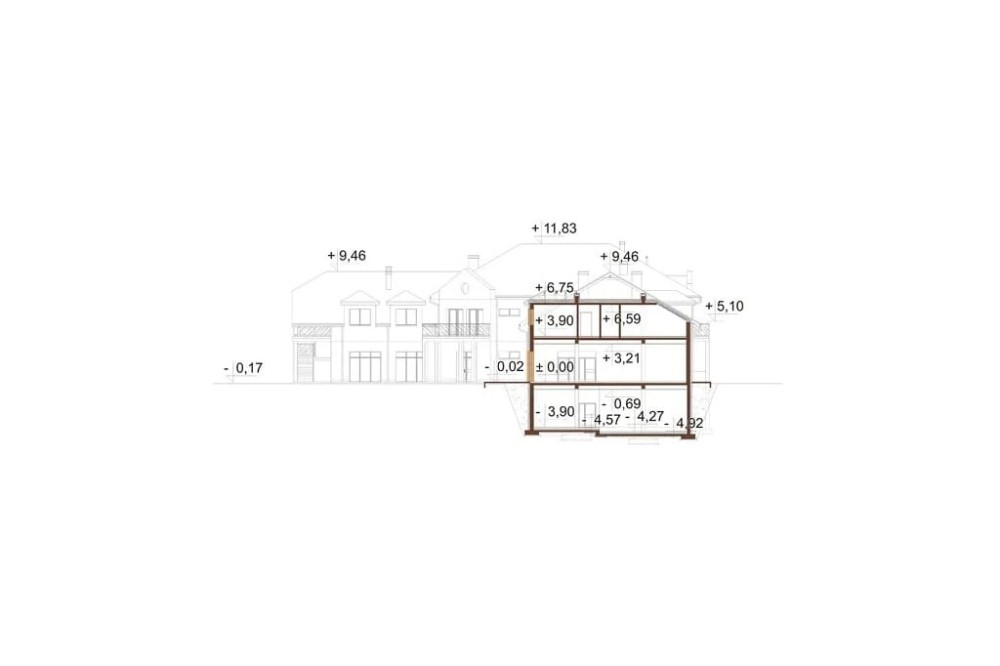

Przekrój

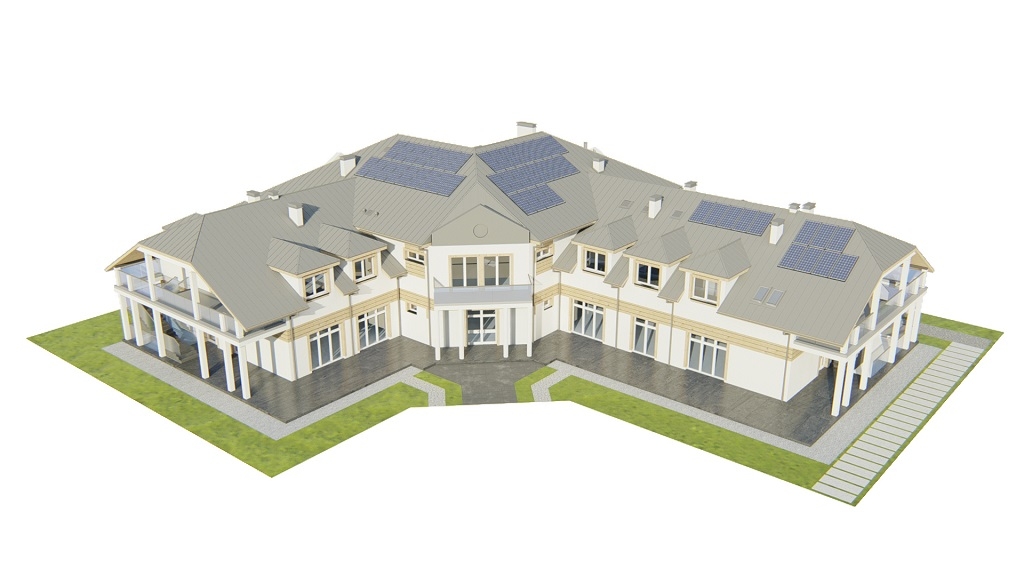

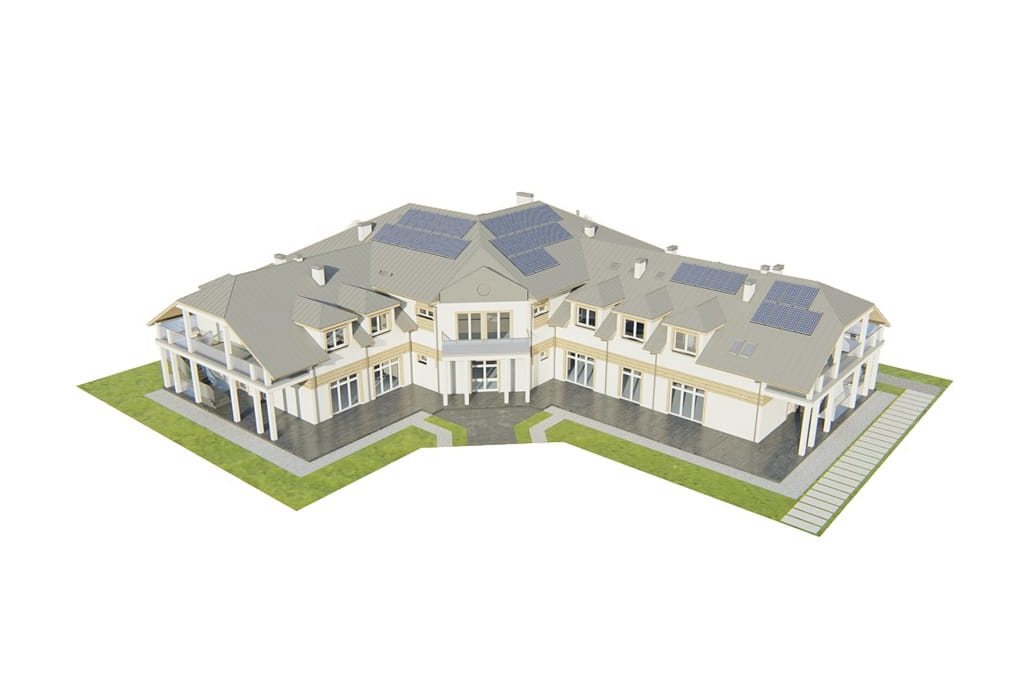

Model

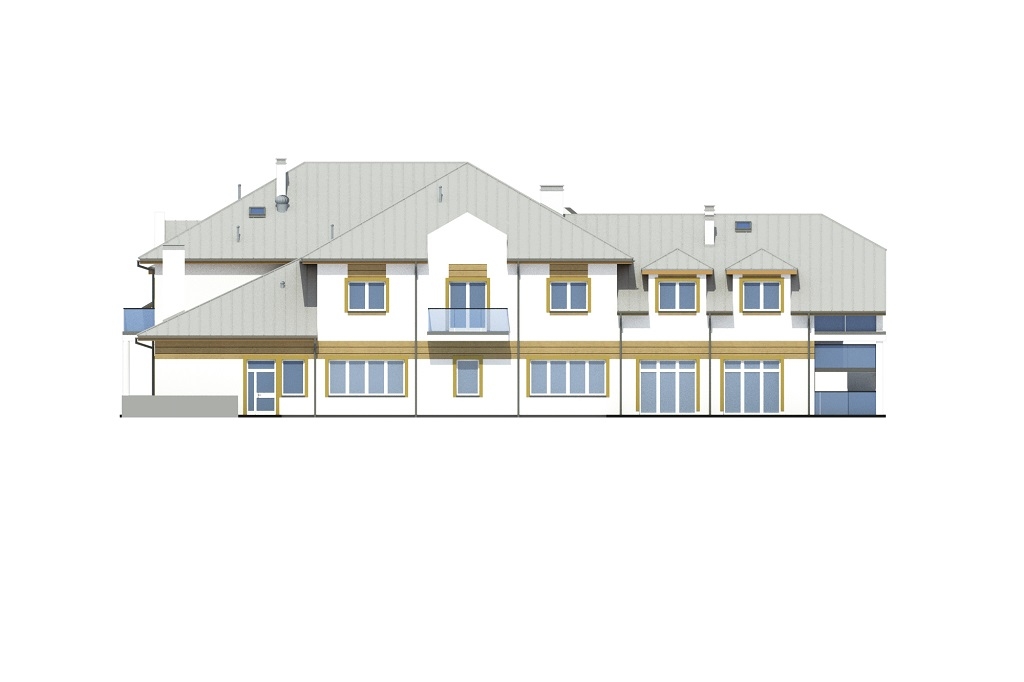

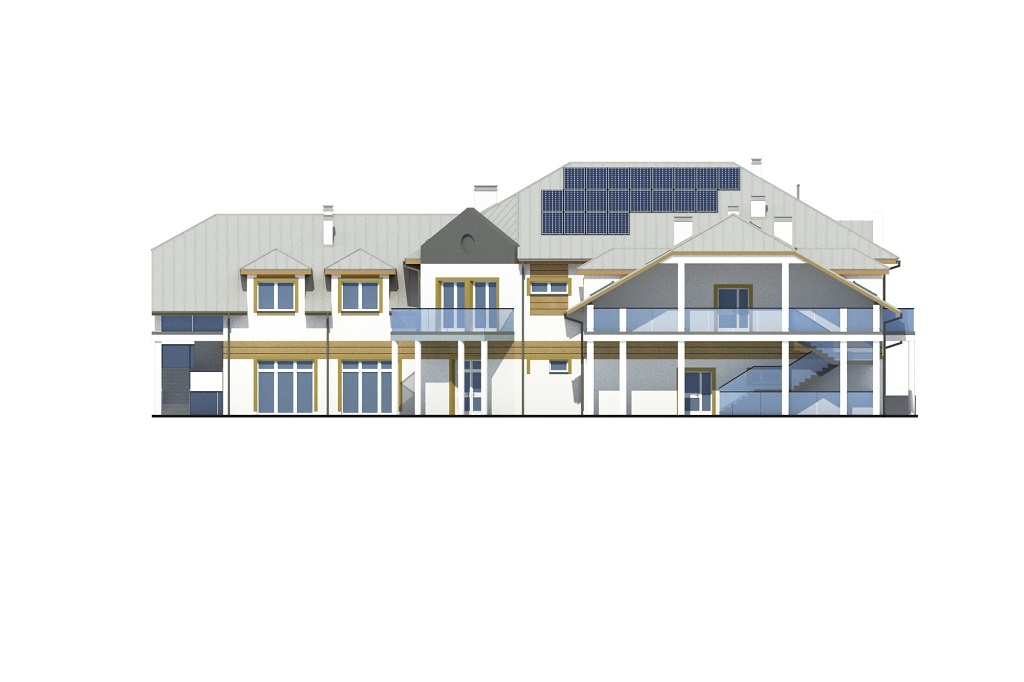

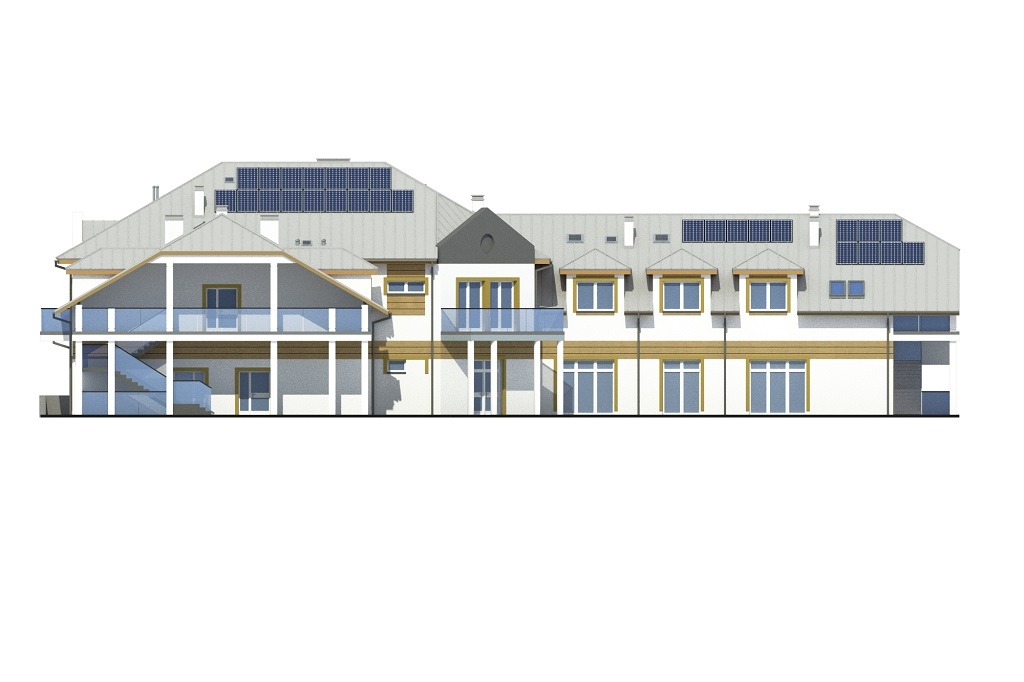

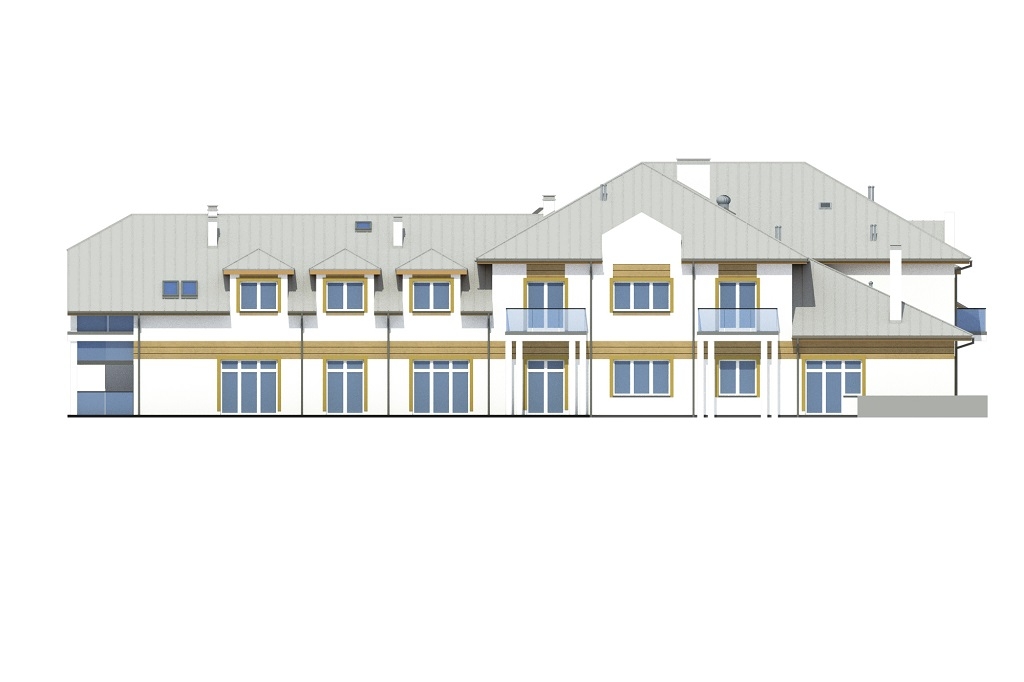

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 30 cm, styropian 15 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 30° i 25°
Ogrzewanie: gazowe, ogrzewanie c.w.u. wspomagane przez instalację solarną
Wentylacja: mechaniczna i grawitacyjna
Pokrycie dachu: blacha dachówkowa
Powierzchnia dachu: 1218,76 m2
Program: wiatrołap, pom. magazynowe, pom. techniczne elektryczne, sala barowa, bar, zaplecze baru, wydawalnia, winda gastronomiczna, zmywalnia, magazyny, szatnia dla pracowników, hol, szatnia, WC damskie, WC męskie, sala wielofunkcyjna, recepcja, rozdzielnia kelnerska, kuchnia, zmywalnia, pom. porządkowe, pom. obróbki warzyw i jaj, kotłownia, chłodnia, pokój dla osób niepełnosprawnych, łazienka, WC męskie, WC damskie, sala wielofunkcyjna, magazyn, wydawalnia, 14 pokoi 2‑osobowych, 2 apartamenty 2‑osobowe.
W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 10,2 kWp, która będzie generować prąd na potrzeby zasilania wentylacji mechanicznej, urządzeń pomocniczych do c.o. i c.w.u. oraz częściowo oświetlenia wbudowanego.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o., wentylacja mechaniczna, technologia kotłowni gazowej, instalacja solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej i fotowoltaicznej
- zestawienie materiałów budowlanych
- zestawienie elementów więźby
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 2000 - 3000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 25 - 30
- Szerokość działki/krótszy bok (m) 30 - 40
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 2093.48
- Powierzchnia zabudowy (m²) 914.18
- Szerokość budynku/krótszy bok (m) 30.9
- Długość budynku/dłuższy bok (m) 38.46
- Wysokość budynku (m) 12
- Szerokość działki/krótszy bok (m) 39.75
- Kąt nachylenia dachu (°) 25, 30
- Rodzaj dachu wielospadowy
- Piwnica podpiwniczony
- Garaż bez garażu
- Poddasze poddasze użytkowe
- Liczba sypialni na parterze 1
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Pokrycie dachu* blachodachówka
- Kubatura (m³) 8240.70
- Liczba kondygnacji 3
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 46,33
- Instalacja fotowoltaiczna* tak
- Wentylacja* mechaniczna
- Liczba pomieszczeń 118
- Liczba wszystkich pokoi 16-20
- Liczba łazienek (bez WC) 16 - 20
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
