Zakład opiekuńczo - leczniczy
Kod: LK-136
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 2516,79 m2. Budynek parterowy z poddaszem użytkowym, bez garażu i piwnicy. Obiekt przystosowany jest dla osób niepełnosprawnych.

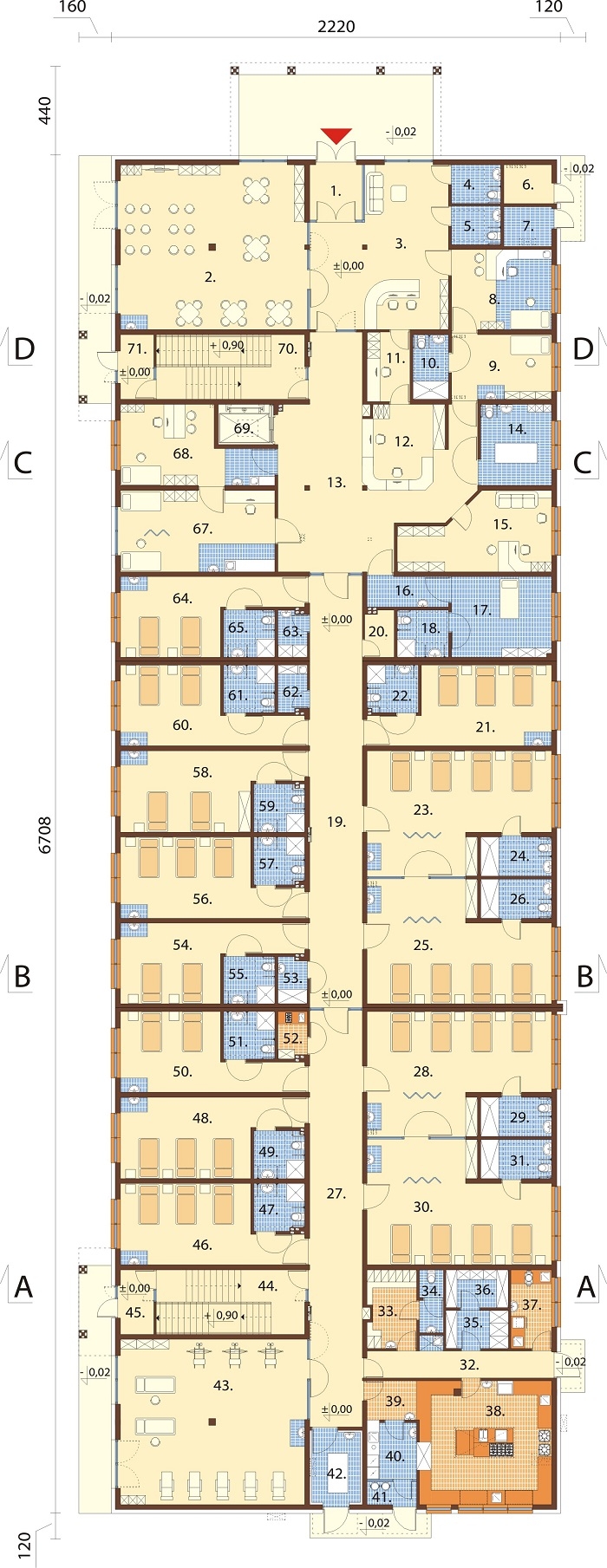

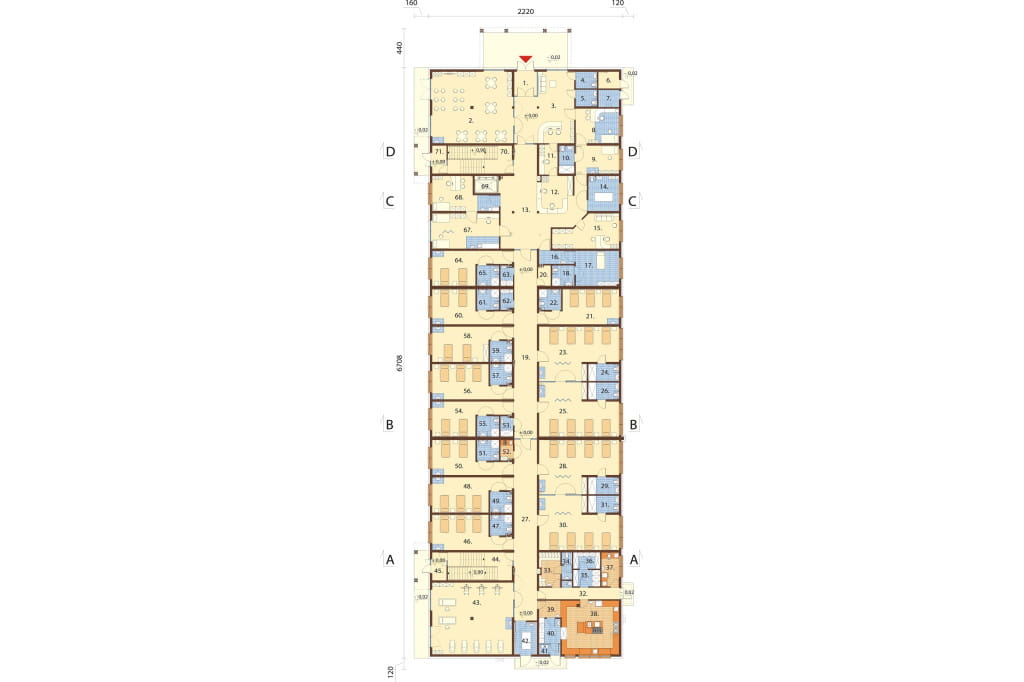

Rzut parteru
Parter: 1260,42 m2
1. Wiatrołap 6,88 m2
2. Pokój pobyty dziennego 73,68 m2
3. Recepcja + poczekalnia 47,51 m2
4. WC 4,52 m2
5. WC 4,52 m2
6. Pom. techn. elek. 4,31 m2
7. Pom. tech. inst. wod. 4,39 m2
8. Pokój przyjęć na odział 19,27 m2
9. Pokój przyjęć na odział 15,54 m2
10. Łazienka 5,40 m2
11. Punkt przygo. leków 7,03 m2
12. Dyżurka pielęgniarska 15,41 m2
13. Korytarz 62,11 m2
14. Łazienka 13,81 m2
15. Gabinet psychologa / logopedy 24,45 m2
16. Śluza umywalkowa 5,79 m2
17. Izolatka 19,37 m2
18. Łazienka 5,71 m2
19. Korytarz 54,60 m2
20. Wózkownia 3,11 m2
21. Sala 3 os. 29,12 m2
22. Łazienka 5,66 m2
23. Sala 4 os. 47,55 m2
24. Łazienka 6,58 m2
25. Sala 4 os. 47,26 m2
26. Łazienka 6,58 m2
27. Korytarz 52,60 m2
28. Sala 4 os. 47,26 m2
29. Łazienka 6,58 m2
30. Sala 4 os. 47,55 m2
31. Łazienka 6,58 m2
32. Korytarz 12,79 m2
33. Szatnia per. kuchni 9,04 m2
34. WC 3,54 m2
35. Magazyn 5,61 m2
36. Magazyn 5,61 m2
37. Obróbka warzyw/jaj 7,64 m2
38. Kuchnia 39,58 m2
39. Rozdzielnia kelnerska 4,82 m2
40. Zmywalnia naczyń 6,66 m2
41. Pom. na odpadki 2,62 m2
42. Promorte 8,33 m2
43. Rehabilitacja 73,77 m2
44. Kl. schodowa 16,48 m2
45. Wiatrołap 5,11 m2
46. Sala 3 os. 29,33 m2
47. Łazienka 5,63 m2
48. Sala 3 os. 29,33 m2
49. Łazienka 5,74 m2
50. Sala 2 os. 25,44 m2
51. Łazienka 5,72 m2
52. Kuchnia gospo. 3,11 m2
53. Brudownik 3,11 m2
54. Sala 2 os. 25,44 m2
55. Łazienka 5,72 m2
56. Sala 3 os. 29,33 m2
57. Łazienka 5,69 m2
58. Sala 2 os. 29,33 m2
59. Łazienka 5,69 m2
60. Sala 2 os. 25,44 m2
61. Łazienka 5,72 m2
62. Pom.porządkowe 3,11 m2
63. Pom. na odpadki med. 3,11 m2
64. Sala 2 os. 25,44 m2
65. Łazienka 5,72 m2
67. Gabinet zabiegowy 30,23 m2
68. Gabinet lekarski 23,63 m2
69. Szyb windy 5,49 m2
70. Kl. schodowa 16,48 m2
71. Wiatrołap 5,11 m2

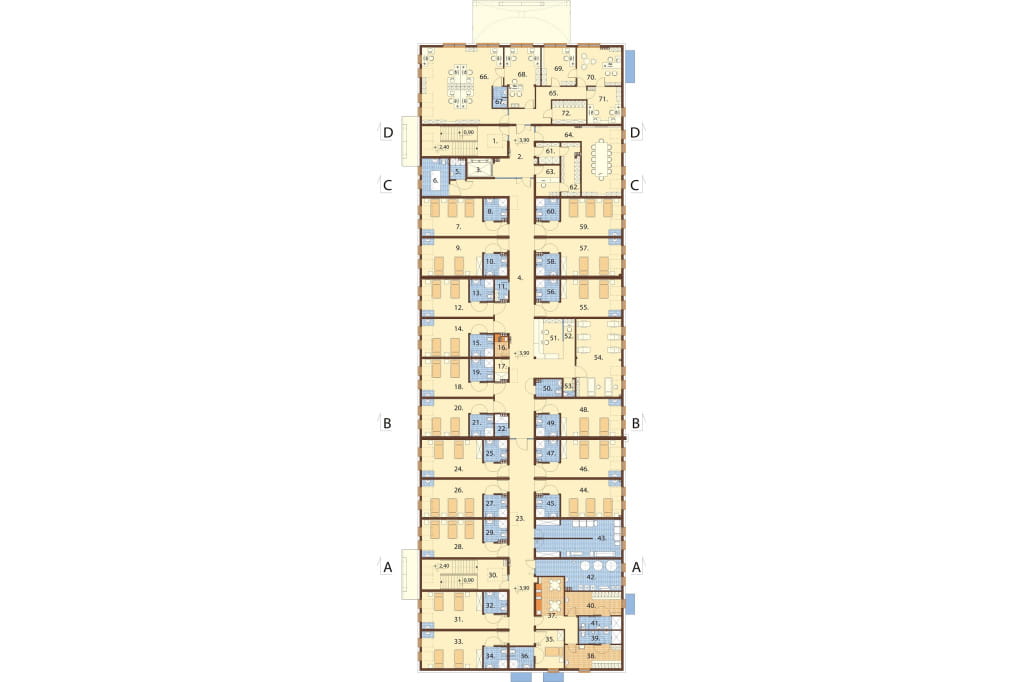

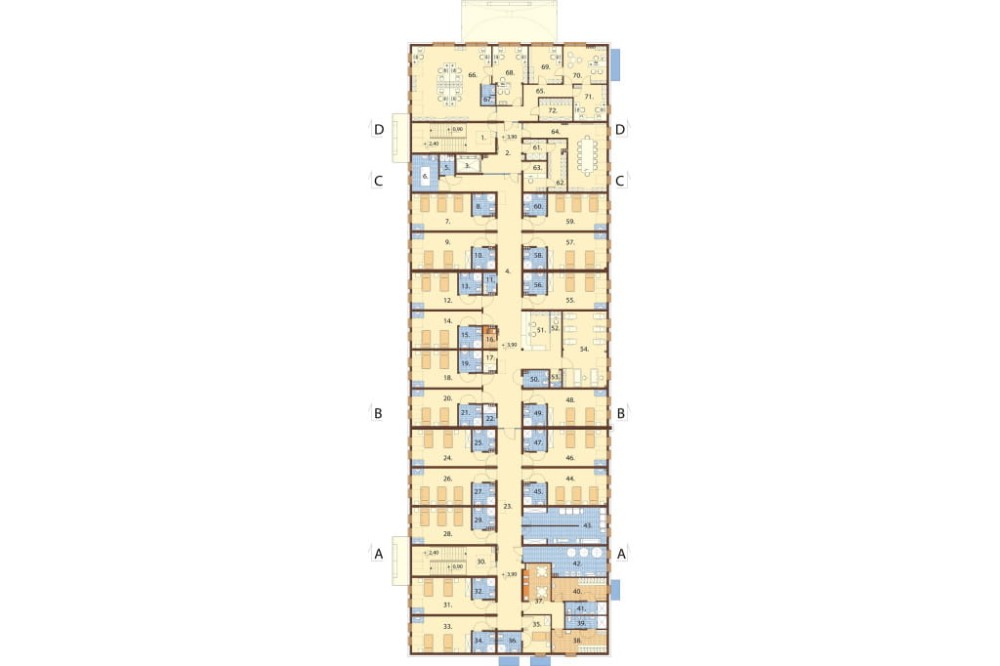

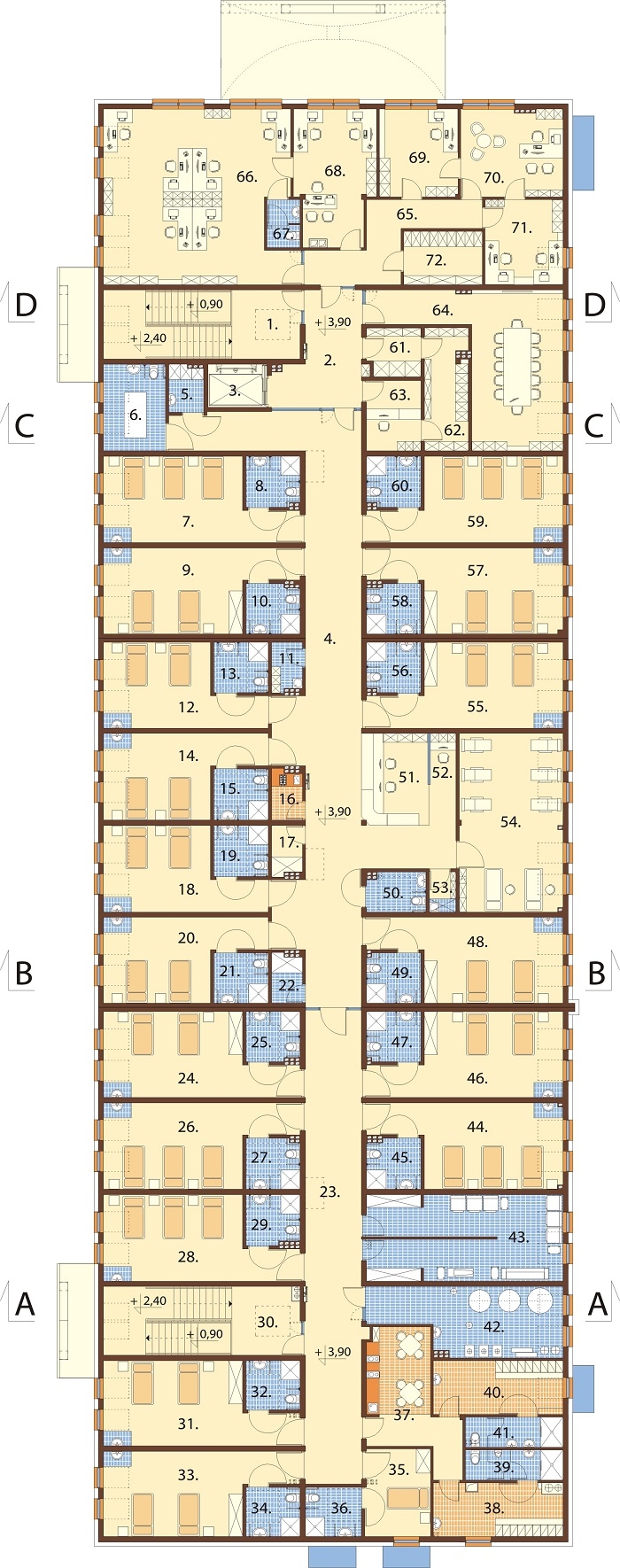

Rzut poddasza
Poddasze: 1256,37 m2
1. Kl. schodowa 28,69 m2
2. Przedsionek 16,89 m2
3. Szyb windy
4. Korytarz 100,50 m2
5. Brudownik 3,30 m2
6. Łazienka 11,25 m2
7. Sala 3 os. 29,33 m2
8. Łazienka 5,69 m2
9. Sala 2 os. 29,12 m2
10. Łazienka 5,56 m2
11. Pom. porządkowe 3,07 m2
12. Sala 2 os. 23,27 m2
13. Łazienka 5,71 m2
14. Sala 2 os. 23,43 m2
15. Łazienka 5,79 m2
16. Kuchnia pomocnicza 3,12 m2
17. Magazyn bielizny czystej 3,12 m2
18. Sala 2 os. 23,43 m2
19. Łazienka 5,79 m2
20. Sala 2 os. 23,27 m2
21. Łazienka 5,71 m2
22. Magazyn środków med. 3,08 m2
23. Korytarz 56,16 m2
24. Sala 2 os. 29,13 m2
25. Łazienka 5,56 m2
26. Sala 3 os. 29,33 m2
27. Łazienka 5,69 m2
28. Sala 3 os. 29,33 m2
29. Łazienka 5,58 m2
30. Kl. schodowa 28,41 m2
31. Sala 2 os. 29,03 m2
32. Łazienka 5,58 m2
33. Sala 2 os. 29,03 m2
34. Łazienka 5,58 m2
35. Sala 1 os. 12,02 m2
36. Łazienka 5,74 m2
37. Jadalnia pracownicza 19,85 m2
38. Szatnia per. med. męska 13,96 m2
39. Łazienka + natrysk 6,12 m2
40. Szatnia per. med. damska 14,73 m2
41. Łazienka + natrysk 6,12 m2
42. Kotłownia gazowa 24,51 m2
43. Pralnia podręczna 34,97 m2
44. Sala 3 os. 29,23 m2
45. Łazienka 5,63 m2
46. Sala 2 os. 29,13 m2
47. Łazienka 5,66 m2
48. Sala 2 os. 29,13 m2
49. Łazienka 5,66 m2
50. WC 4,76 m2
51. Dyżurka pielęg. 13,17 m2
52. Punkt przyg. leków 5,22 m2
53. Pom. porządkowe 2,21 m2
54. Gabinet terapeutyczny 39,19 m2
55. Sala 2 os. 29,13 m2
56. Łazienka 5,61 m2
57. Sala 2 os. 29,07 m2
58. Łazienka 5,56 m2
59. Sala 3 os. 29,33 m2
60. Łazienka 5,69 m2
61. Punkt przyjęcia leków 5,36 m2
62. Magazyn leków 11,07 m2
63. Punkt wydania leków 5,36 m2
64. Sala konferencyjna 38,61 m2
65. Korytarz 15,48 m2
66. Biuro 67,73 m2
67. WC 3,24 m2
68. Sekretariat 21,62 m2
69. Pokój biurowo księgowy 14,56 m2
70. Pokój kierownika 18,85 m2
71. Pokój biurowo księgowy 14,06 m2
72. Archiwum 8,83 m2

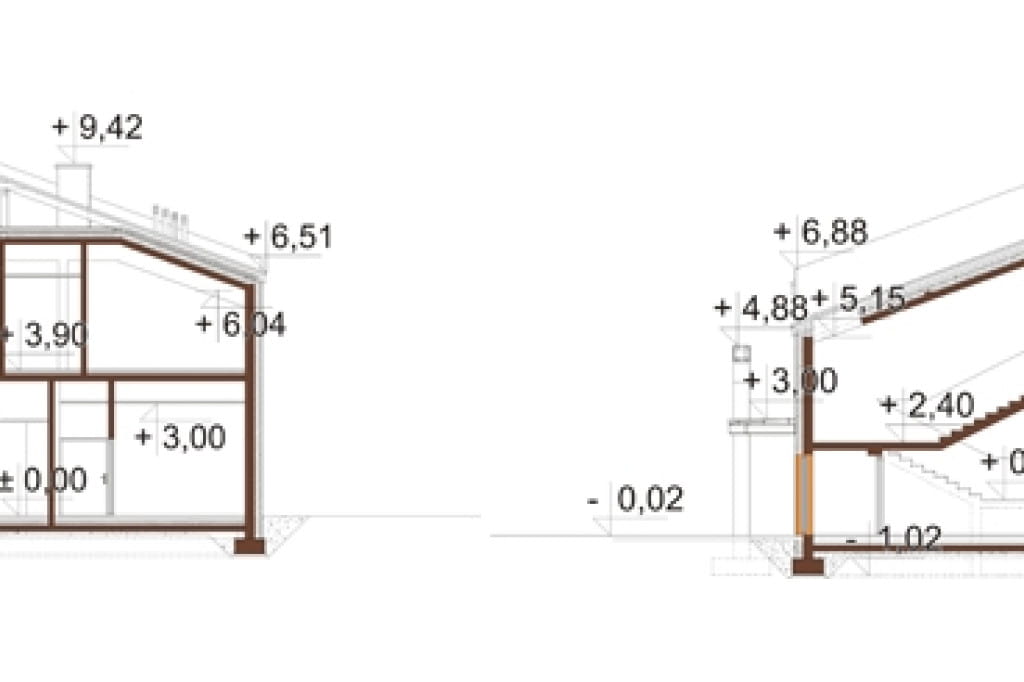

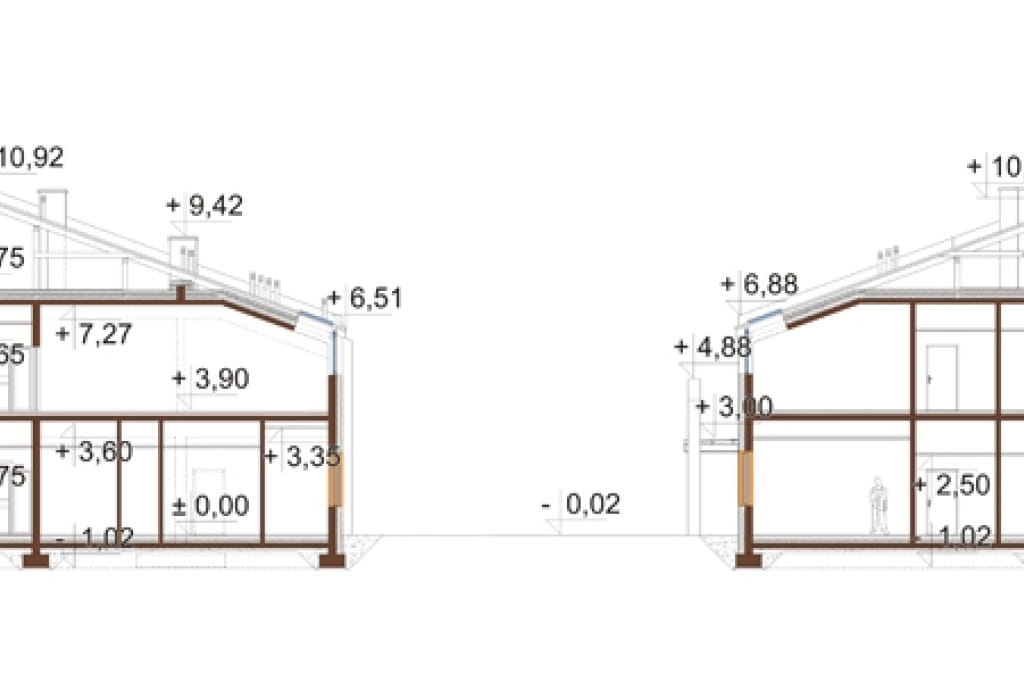

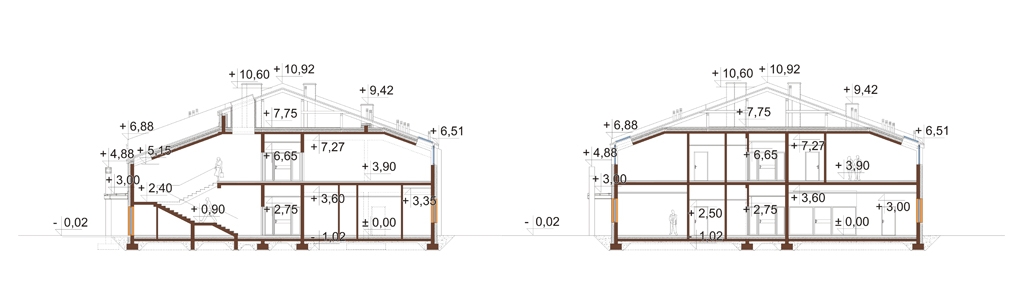

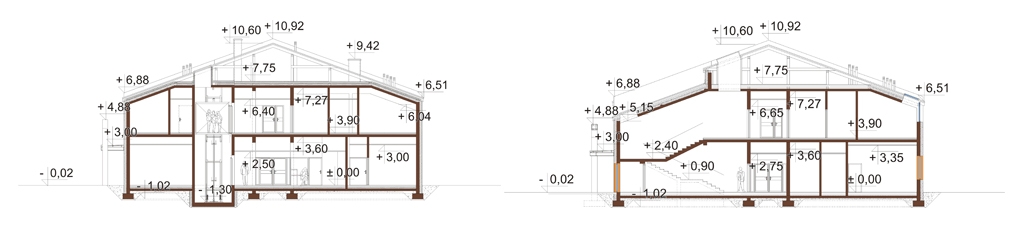

Przekrój

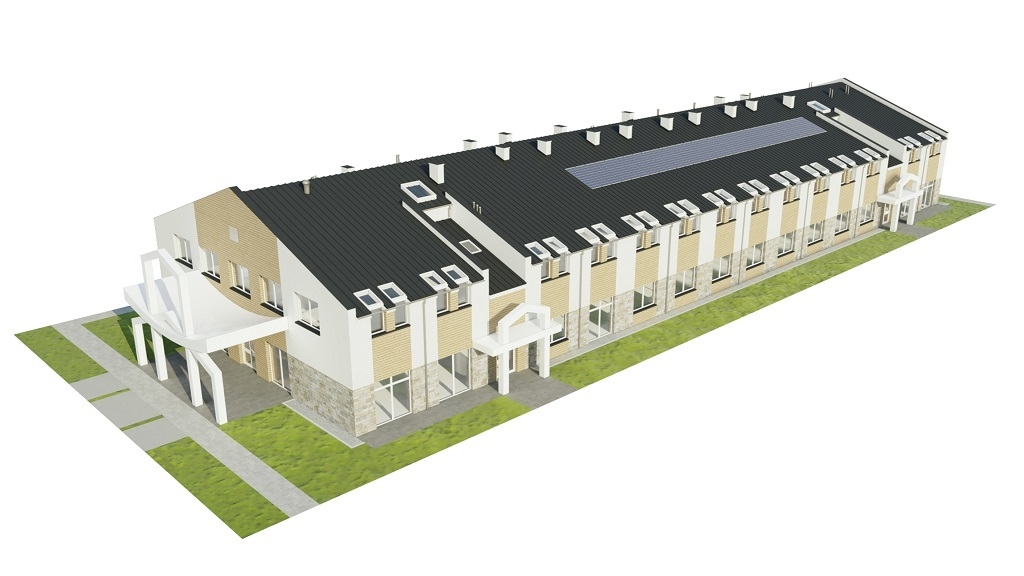

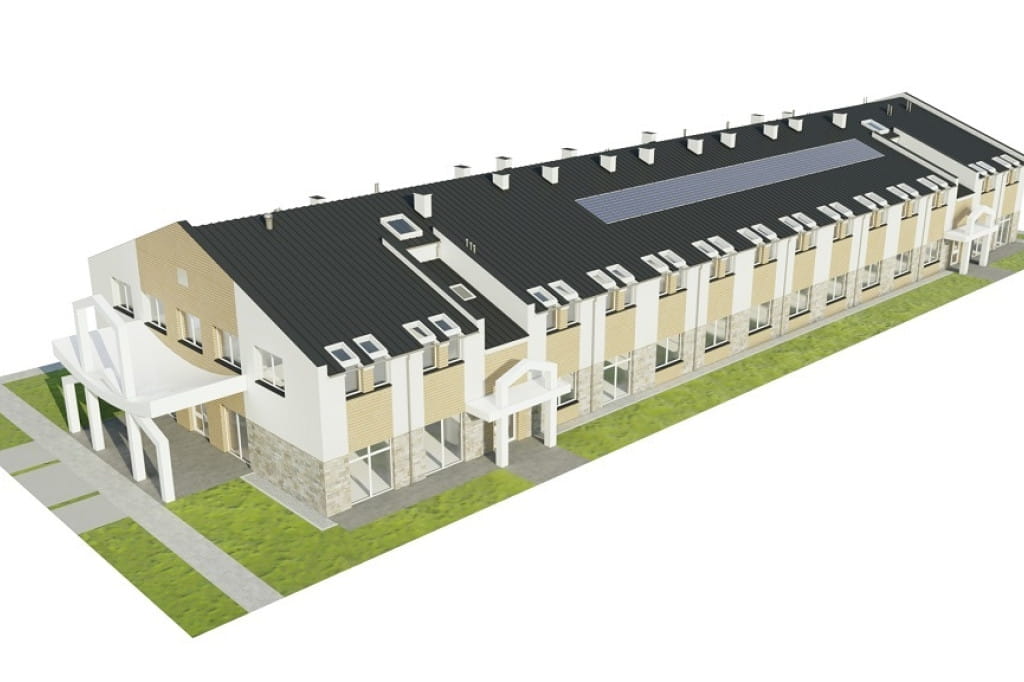

Model

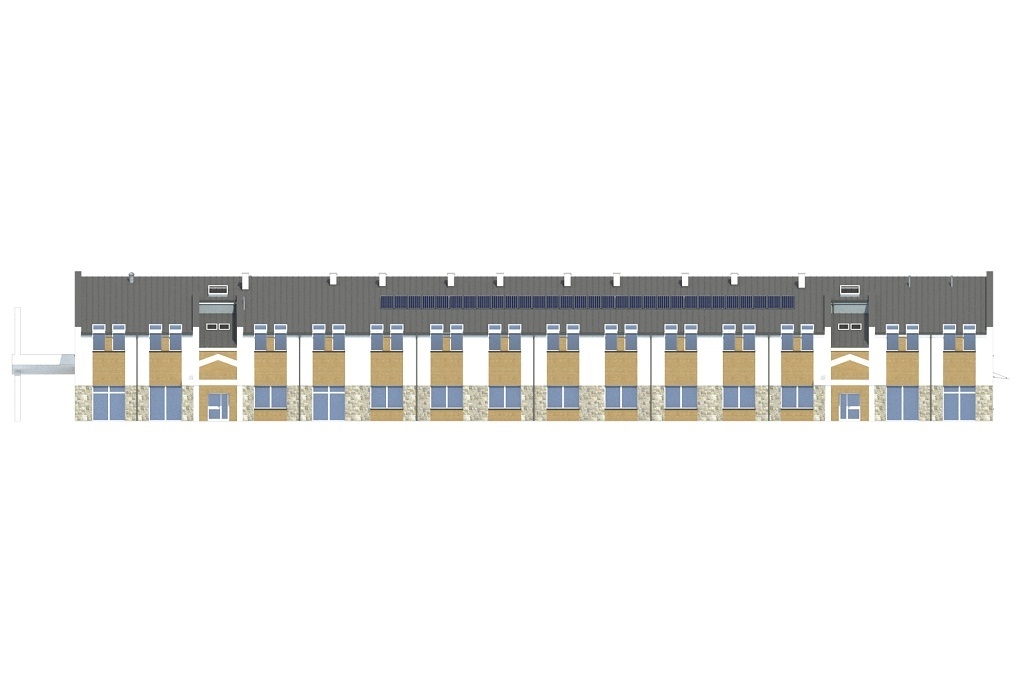

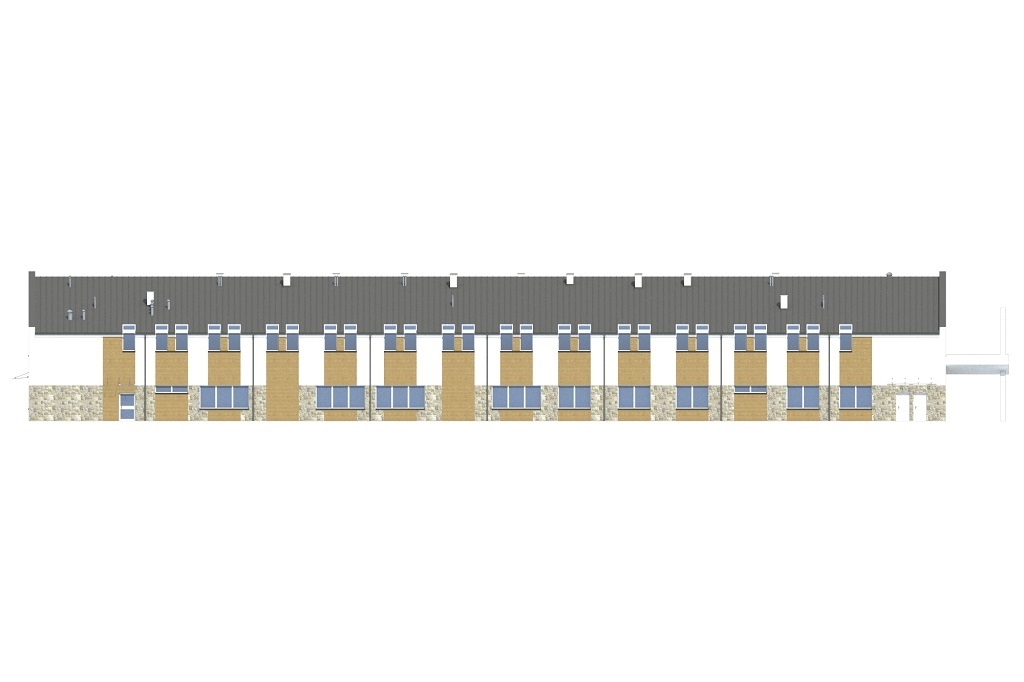

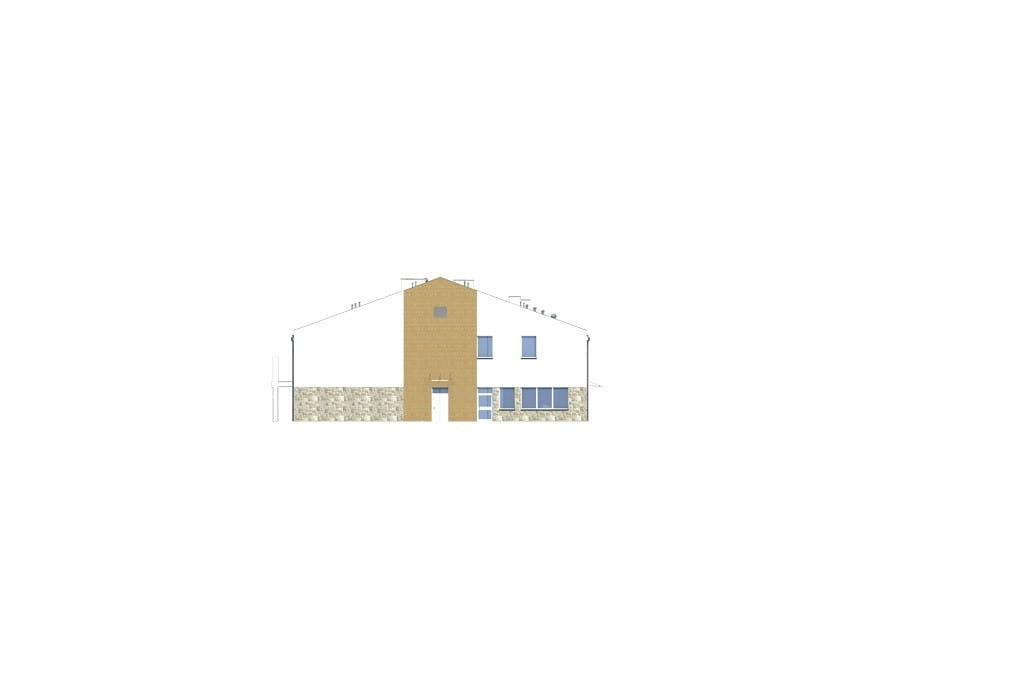

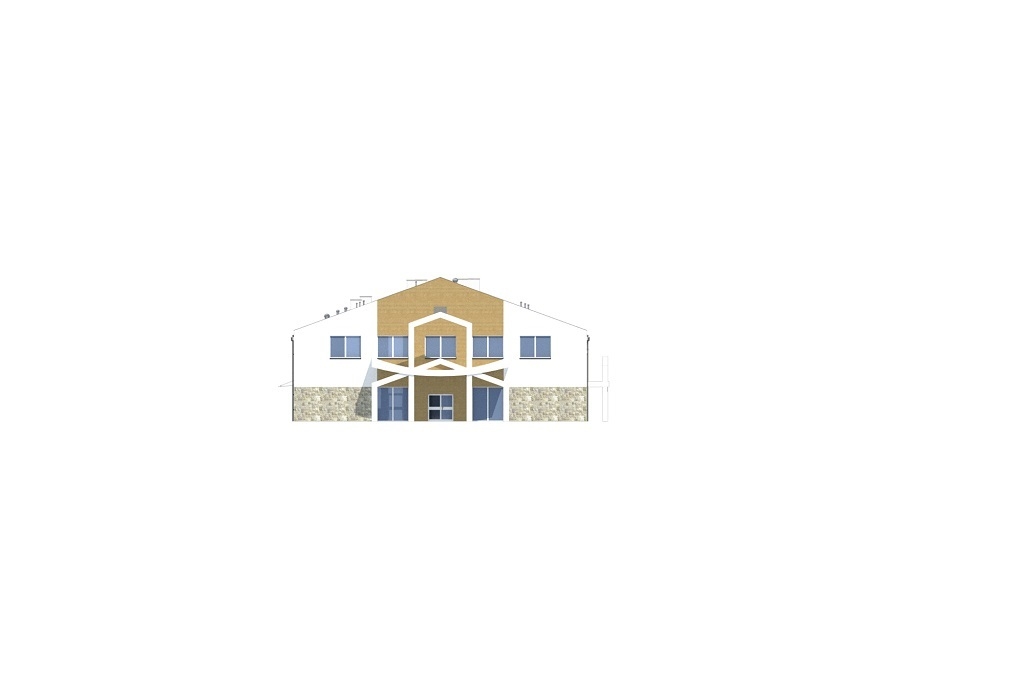

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: bloczki silikatowe 24 cm, styropian 20 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 20°
Ogrzewanie: kocioł gazowy, ogrzewanie c.w.u wspomagane przez instalację solarną
Wentylacja: mechaniczna
Pokrycie dachu: blacha dachówkowa
Wysokość ścianki kolankowej: 2,14 m
Powierzchnia dachu: 1548,03 m2
Program:
Parter: wejście główne z wiatrołapem, pokój pobytu dziennego, recepcja z poczekalnią, 2 WC, 2 pomieszczenia techniczne, 2 pokoje przyjęć na odział, punkt przygotowania leków, dyżurka pielęgniarska, korytarz, izolatka + łazienka + śluza umywalkowo fartuchowa, wózkownia, 2 klatki schodowe, winda, rehabilitacja, brudownik, pomieszczenie porządkowe, pomieszczenie na odpadki medyczne, kuchnia podręczna, gabinet zabiegowy, gabinet lekarski, kuchnia, rozdzielnia kelnerska, zmywalnia, pomieszczenie na odpadki, obróbka warzyw / jaj, magazyn, szatnia dla personelu + kuchnia + łazienka, 5 pokoi 2 osobowych z łazienkami, 4 pokoje 3 osobowe z łazienkami, 4 pokoje 4 osobowe z łazienkami.
Poddasze: 2 klatki schodowe, winda, sekretariat, 4 pokoje biurowe, WC, korytarz, archiwum, łazienka, brudownik, punkt przygotowania / odbioru leków, sala konferencyjna, magazyn środków medycznych, kuchnia podręczna, pomieszczenie porządkowe, jadalnia pracownicza, szatnia personelu męskiego z łazienką, szatnia personelu damskiego z łazienką, 1 pokój 1 osobowy z łazienką, 12 pokoi 2 osobowych z łazienkami, 5 pokoi 3 osobowych z łazienkami.
Przewidywane zatrudnienie około 30 osób (lub więcej w razie potrzeby).
Przewidywana ilość miejsc dla pensjonariuszy:
Parter - 38 osób: 10 osób w 5 pokojach 2 osobowych z łazienkami, 12 osób w 4 pokojach 3 osobowych z łazienkami, 16 osób w 4 pokojach 4 osobowych z łazienkami.
Poddasze - 40 osób: 1 osoba w 1 pokoju 1 osobowym z łazienką, 24 osoby w 12 pokojach 2 osobowych z łazienkami, 15 osób w 5 pokojach 3 osobowych z łazienkami.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o., wentylacja mechaniczna, technologia kotłowni na paliwo gazowe, instalacja solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 2000 - 3000
- Powierzchnia zabudowy (m²) 1000 - 2000
- Kąt nachylenia dachu (°) 15 - 20
- Szerokość działki/krótszy bok (m) 30 - 40
- Długość działki/dłuższy bok (m) pow. 50
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 2516.79
- Powierzchnia zabudowy (m²) 1489.38
- Szerokość budynku/krótszy bok (m) 22.2
- Długość budynku/dłuższy bok (m) 67.08
- Wysokość budynku (m) 10.94
- Szerokość działki/krótszy bok (m) 30.20
- Długość działki/dłuższy bok (m) 76.96
- Kąt nachylenia dachu (°) 20
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Układ dachu szczytowy
- Pokrycie dachu* blachodachówka
- Kubatura (m³) 12931.01
- Styl modernistyczny
- Liczba kondygnacji 2
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 165.20
- Wentylacja* mechaniczna
- Liczba pomieszczeń 142
- Liczba wszystkich pokoi 31-40
- Liczba łazienek (bez WC) 31 - 40
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Projekty domów można również przeglądać analizując zestawienia rzutów parterów kliknij tutaj >>
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
