Projekt

Budynek biurowo - usługowy
Kod: LK-142
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 3 200 PLN
KUP
PROJEKT

lub za pomocą formularza kliknij >>

zobacz realizacje naszych projektów

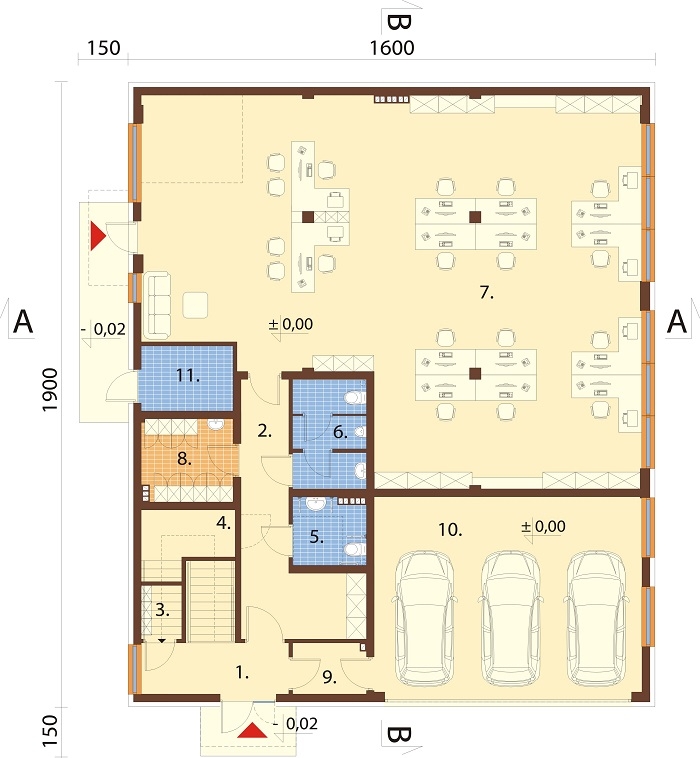

Rzut parteru



Projekt LK-142 - rzut

PARTER: 258,75 m2

1. Wiatrołap+1/2kl. schod. 12,64 m2
2. Hol 15,94 m2
3. Rozdzielnia 1,94 m2
4. Schowek
5. WC ogólnodostępne 4,37 m2
6. WC męskie 7,34 m2
7. Pom. biuro.-usługo. 152,89 m2
8. Szatnia męska 6,81 m2
9. Przedsionek poż. 3,34 m2
10. Garaż 48,06 m2
11. Hydrofornia 5,42 m2

Rzut poddasza



Projekt LK-142 - rzut

I PIĘTRO: 253,78 m2

1. Komunikacja 12,49 m2
2. Komunikacja 9,72 m2
3. Biuro 8,29 m2
4. Pom. porządkowe 4,44 m2
5. WC kobiet 5,10 m2
6. Szatnia kobiet 6,81 m2
7. Pom. biuro.-usługo. 206,93 m2

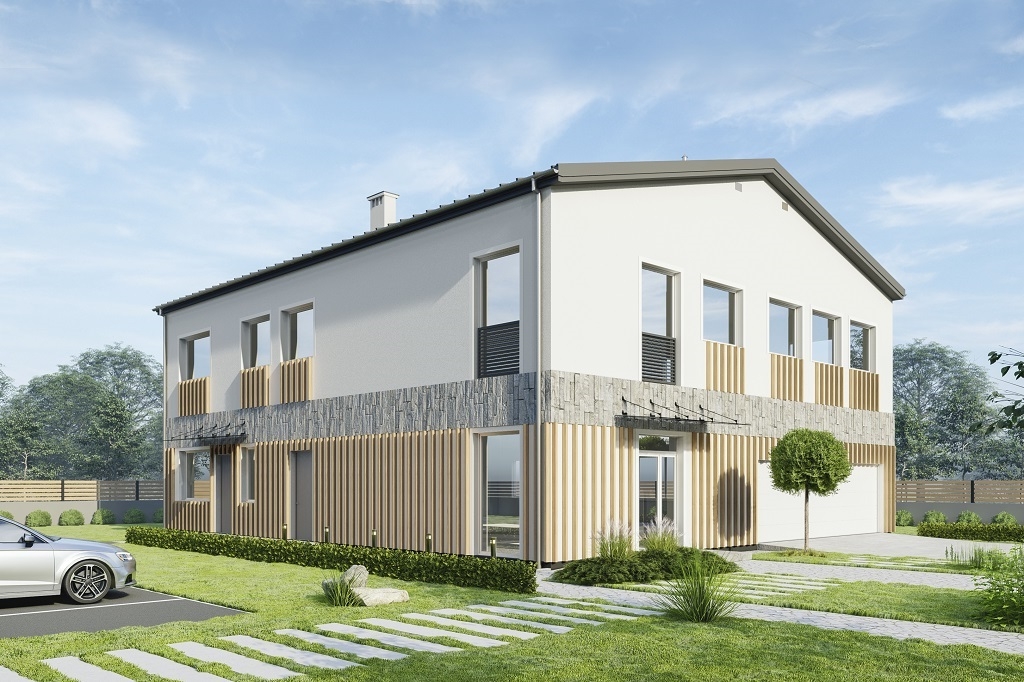

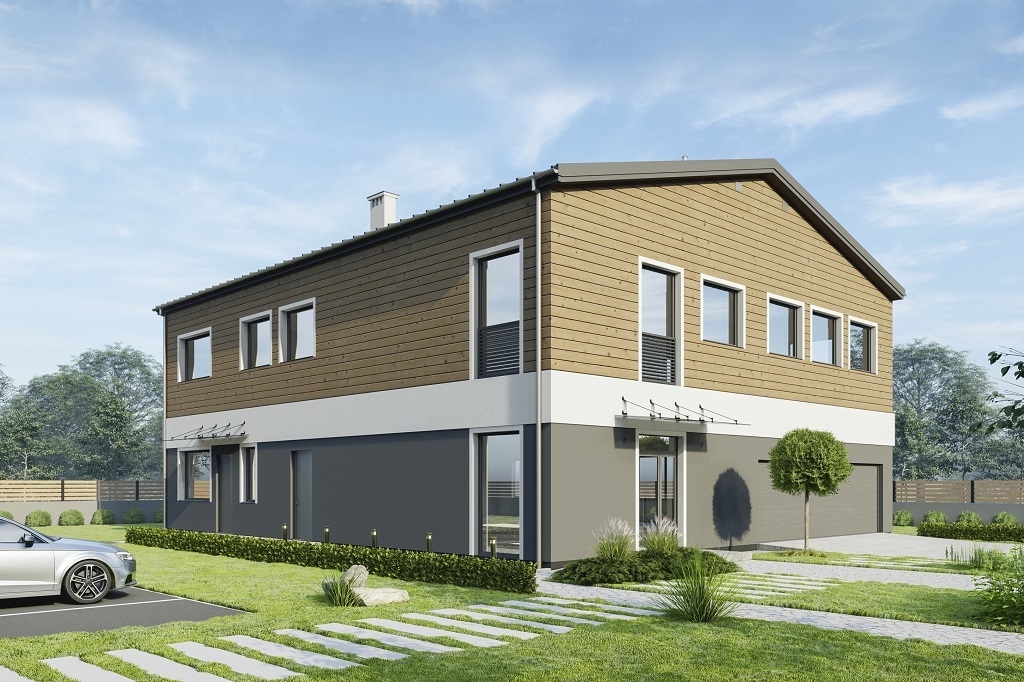

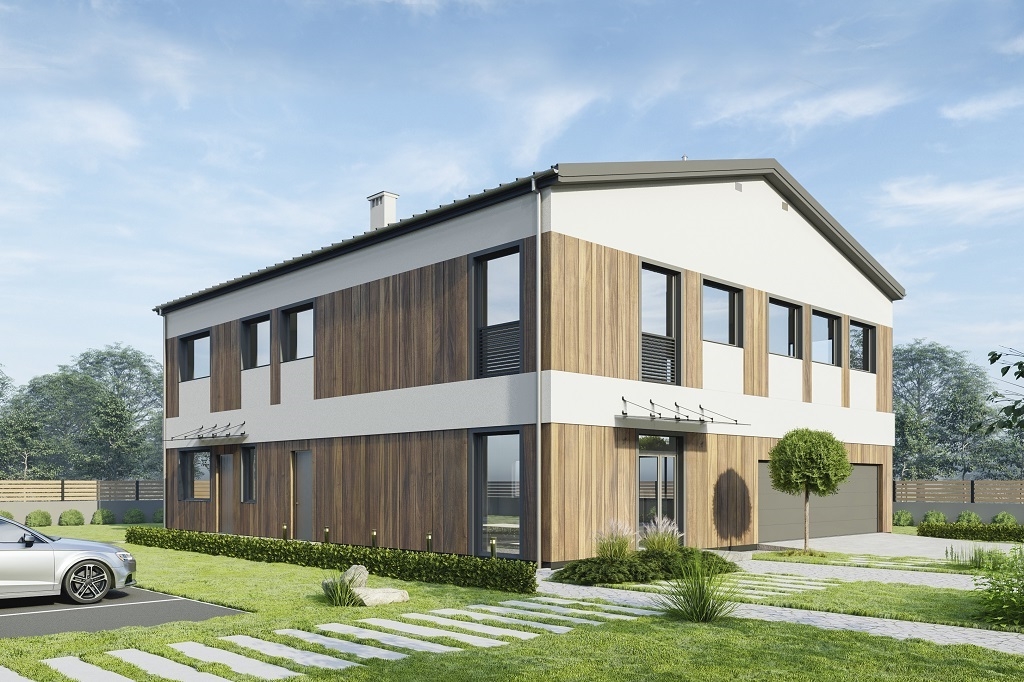

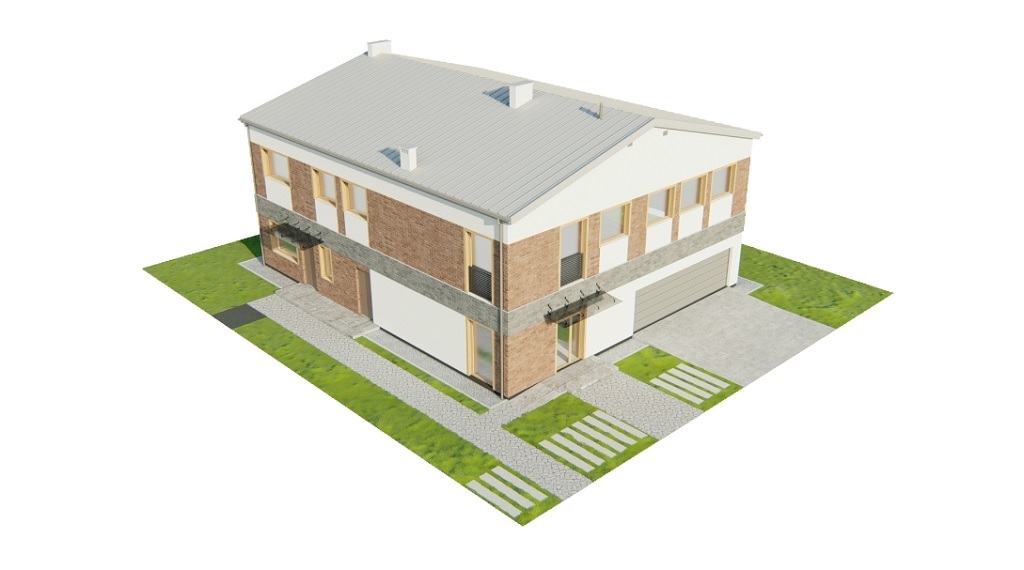

Model



Projekt LK-142 - model

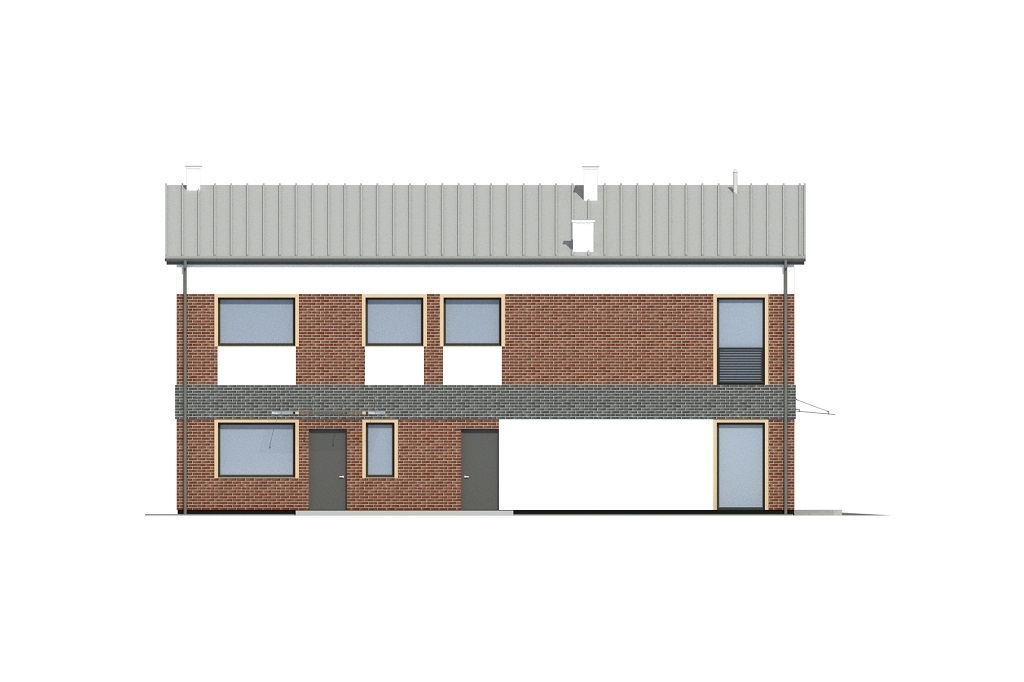

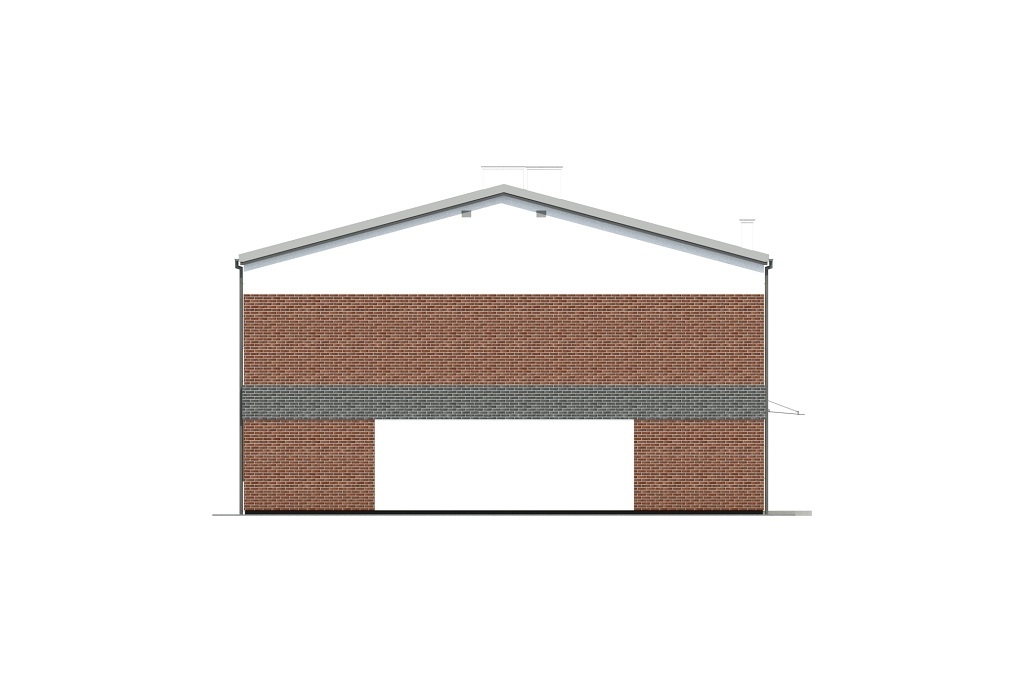

Elewacje



Projekt LK-142 - elewacja
elewacja ogrodowa
Projekt LK-142 - elewacja
elewacja frontowa
Projekt LK-142 - elewacja
elewacja boczna
Projekt LK-142 - elewacja
elewacja boczna

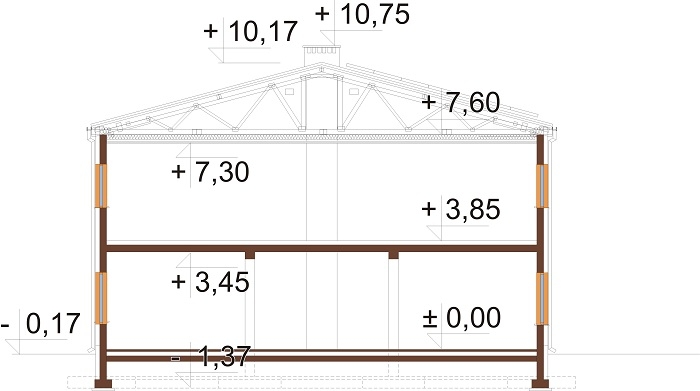

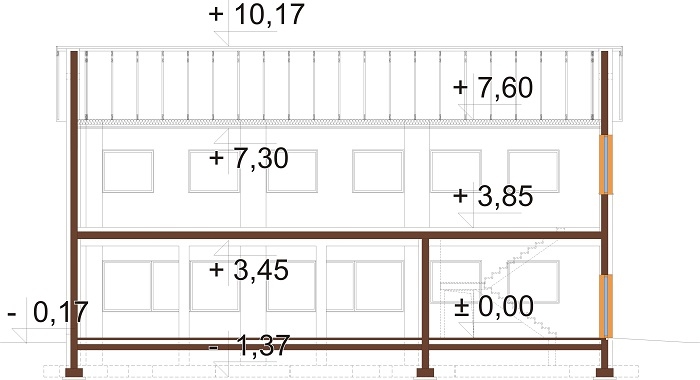

Przekrój



Projekt LK-142 - przekrój Projekt LK-142 - przekrój





Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku biurowo - usługowego LK-142
Budynek dwukondygnacyjny (parter, I piętro) z garażem 3 stanowiskowym.
Obiekt przystosowany jest dla osób niepełnosprawnych.
Przewidywana ilość osób na każdej kondygnacji (w odniesieniu do powierzchni pomieszczeń): parter - 31 osób, I piętro - 44 osób.

Technologia: tradycyjna
Ściany zewnętrzne: bloczek betonu komórkowego 24 cm, styropian 15 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 15°
Ogrzewanie: pompa ciepła powietrze-woda
Wentylacja: mechaniczna
Pokrycie dachu: blachodachówka
Powierzchnia dachu: 333,32 m2
Program: wiatrołap, hol, WC ogólnodostępne przystosowane dla osób niepełnosprawnych, wc mężczyzn, pomieszczenie biurowo-usługowe, szatnia dla mężczyzn, przedsionek przeciwpożarowy, garaż, rozdzielnia, hydrofornia, pomieszczenia biurowe, komunikacja, WC kobiet, szatnia dla kobiet, pomieszczenie porządkowe.

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 19,04 kWp, która produkuje prąd na potrzeby pompy ciepła do podgrzewu co i ciepłej wody użytkowej oraz wentylacji mechanicznej.

 Powierzchnia zabudowy: 304.00 m²
Powierzchnia użytkowa: 512.53 m²
Kubatura: 2834.80 m³
Szerokość działki: 24.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 18
Kąt nachylenia dachu: 15°
Pokój na parterze: Nie
Wysokość budynku: 10.34 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 0.00 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem, garaż wielostanowiskowy
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: piętrowe, komercyjne, projekt biura, projekt budynku usługowego, biurowce, projekty budynków biurowych, z fotowoltaiką
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Paweł Bronowski
CENA 3 EGZ. PROJEKTU 3 200 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, c.o. z pompą ciepła, wentylacja mechaniczna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
